HM 50 - équipements de mesure Kimo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HM 50 Kimo au format PDF.
| Type de produit | Mesureur d'humidité des matériaux |
| Marque | Kimo |
| Modèle | HM 50 |
| Matériaux mesurés | Bois (type 1 et type 2), plâtre, brique, béton |
| Plage de mesure humidité (bois type 1) | 10% à 60% (estimation) |
| Plage de mesure humidité (bois type 2) | 9% à 60% (estimation) |
| Plage de mesure humidité (plâtre, brique, béton) | 0,1% à 20% (estimation) |
| Conditions d'utilisation | 0 à +50 °C, 0 à 2000 m, non-condensation |
| Indice de protection | IP54 |
| Température de stockage | -20 à +80 °C |
| Alimentation | 2 piles AAA LR03 1,5 V |
| Fonctions principales | Mesure d'humidité par résistance électrique, sélection du matériau, maintien de mesure (Hold), auto-test avec capuchon |
| Touches | On/Off/Hold, Sélection |
| Auto-extinction | Après 20 minutes d'inactivité |
| Poids (estimation) | Environ 200 g |
| Dimensions (estimation) | 150 x 70 x 30 mm |
| Entretien | Nettoyer les pointes de mesure avec un chiffon sec ; remplacer si nécessaire |
| Sécurité | Respecter les conditions d'utilisation ; ne pas utiliser en atmosphère explosive |
| Pièces détachées et réparabilité | Pointes de mesure, capuchon, piles ; contacter le service client pour toute réparation |
FOIRE AUX QUESTIONS - HM 50 Kimo
Questions des utilisateurs sur HM 50 Kimo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice HM 50 - Kimo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HM 50 de la marque Kimo.
MODE D'EMPLOI HM 50 Kimo
Ces appareils portables permettent de mesurer les paramètres suivants : température, humidité relative, CO, vitesse d'air, pression et lumière.
1. Température d'utilisation, protection des appareils, informations sur le stockage
Conditions d'utilisation (°C/%HR/m) : de 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.
Indice de protection : IP54
Température de stockage : HD 50, LX 50 : de -20 à +70 °C. CT 50, CO 50, CO51, HM 50, LV 50, MP 50, MP 51, MP 55, VT 50 : de -20 à +80 °C.
Si l'appareil est stocké en dehors de sa plage de température d'utilisation (par exemple dans un van, un entrepôt...), veuillez attendre 10 minutes dans sa plage de température d'utilisation avant de le démarrer et de l'utiliser.
2. Touches
Sélection
On/Off/Hold
3. Réaliser une mesure

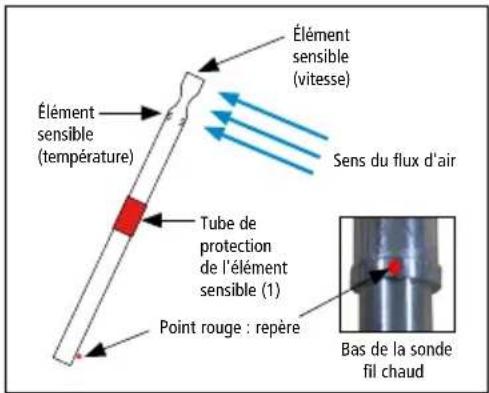

VT 50 : avant toute utilisation de l'appareil avec la sonde fil chaud, baisser le tube de protection (1) de l'élément sensible.
VT 50 : toujours utiliser la sonde fil chaud avec le point rouge face au flux.
Allumer l'appareil en appuyant sur la touche "On/Off/Hold".
L'appareil affiche son nom puis la valeur mesurée.
CO 50, CO51 : l'appareil affiche son nom puis un décompte de 5 secondes. Ce décompte correspond au temps de préchauffe du capteur. À la fin de ce décompte, la valeur mesurée du CO s'affiche.
MP 50, MP 51 : l'appareil affiche son nom puis un autozéro est effectué. À la fin de l'autozéro, la valeur mesurée s'affiche.
Appuyer brièvement sur la touche "Sélection" pour passer à l'affichage du paramètre suivant.
MP 50, MP 51, MP 55 : appuyer brièvement et successivement sur la touche "Sélection" pour modifier l'unité.
- Unités disponibles pour le MP 50 : Pa, mmH _2 O, inWg, daPa.
- Unités disponibles pour le MP 51 : mmH _2 O, kPa, in Wg, mbar, mmHg, daPa.
- Unités disponibles pour le MP 55 : mbar, mmHg, hPa.
HM 50 : appuyer brièvement sur la touche "Sélection" pour changer de matériau.
Enfoncer les pointes dans le matériau à mesurer. Lire la valeur.
Quand une mesure est hors gamme, au-dessus de la plage maximum, la valeur clignote. En-dessous de la plage minimum, la valeur n'est plus mesurable et l'appareil indique "---", ce qui veut dire que pour :
• Bois type 1 : la mesure est < à 10%
• Bois type 2 : la mesure est < à 9%
- Plâtre, brique et béton : la mesure est < à 0,1%
4. Effectuer un autozéro manuel (MP 50, MP 51)
Pendant une mesure :
Enlever les tubes de pression. Effectuer un appui long sur la touche "Sélection".
L'appareil effectue un autozéro puis revient à l'affichage de la mesure.
5. Figer la mesure
Pendant une mesure, appuyer brièvement sur la touche "On/Off/Hold" pour figer la mesure : "Hold" s'affiche à l'écran et la mesure est figée.
CO 50, CO51, HD 50, HM 50, LX 50, MP 55, VT 50 : appuyer brièvement sur "Sélection" pour passer d'un paramètre à un autre.
Appuyer de nouveau brièvement sur la touche "On/Off/Hold" pour quitter la fonction Hold.
6. Modifier l'unité
L'appareil est allumé.
CO 50, CO51, CT 50, HD 50, LX 50 :
Effectuer un appui long sur la touche "Sélection" pour modifier l'unité.
Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité de mesure requise.
Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.
VT 50 :
Modifier l'unité de la vitesse :
Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la vitesse.
Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la vitesse.
Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.
Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.
Modifier l'unité de la température :
Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la température.
Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la température.
Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.
Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.
7. Sélectionner le type de vitesse : contact ou optique (CT 50)
L'appareil est allumé.
Effectuer un appui long sur la touche "Sélection" : "Cont" ou "Optic" clignote.
Appuyer brièvement sur la touche "Sélection" pour sélectionner la vitesse contact ("Cont") ou optique ("Optic").
Effectuer un appui long sur la touche "Sélection" pour valider le type de vitesse.
8. Réaliser un auto-test (HM 50)
Allumer l'appareil. Retirer le capuchon et le retourner.
Appuyer sur la touche "Sélection" pour choisir le type de matériau à vérifier.
Appuyer les 2 pointes de l'appareil sur les plots de contact du capuchon.
Lire la valeur indiquée par l'appareil :
- Si la valeur indiquée correspond à la valeur donnée dans le tableau ci-dessous, l'appareil fonctionne correctement.
- Si la valeur indiquée ne correspond pas à la valeur donnée dans le tableau ci-dessous, nettoyer les pointes et refaire un auto-test. Si cette valeur est toujours fausse, changer les pointes. Si le problème persiste, contacter le service client.
| Résistance | Type de matériau |
| Bois type 1 Bois type 2 Plâtre Brique et béton | |
| 1 MΩ 30,8% ±1% 27,5% ±1% 4,6% ±1% 5,2% ±1% | |
Humidité des matériaux
| Bois | Plâtre | Brique et béton | |||
| Taux d'humidité | État du bois | Taux d'humidité | État du plâtre | Taux d'humidité | État de la brique/ du béton |
| < 15% Sec | < 2% Sec | < 2% Sec | |||
| De 15 à 30% Humide | De 2 à 4% Humide | De 2 à 4% Humide | |||
| > 30% Très humide | > 4% | Très humide | > 4% | Très humide | |
9. Remplacer les piles
L'appareil est éteint.
Ouvrir la trappe à piles située à l'arrière de l'appareil.
Remplacer les piles usagées par des piles AAA LR03 1,5 V.
Replacer la trappe à piles.
Il y a risque d'explosion si les piles sont remplacées par des piles de type incorrect.
Mettre au rebut les piles usagées conformément aux instructions.
10. Auto-extinction
L'appareil s'éteint automatiquement après 20 minutes d'inutilisation.
