HD 50 - équipements de mesure Kimo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre/hygromètre numérique portable
Marque	Kimo
Modèle	HD 50
Catégorie	Équipements de mesure
Grandeurs mesurées	Température, humidité relative
Plage de température d'utilisation	0 °C à +50 °C
Plage de stockage	-20 °C à +70 °C
Indice de protection	IP54
Alimentation	2 piles AAA LR03 1,5 V
Autonomie	Environ 200 heures (estimation)
Affichage	LCD, rétroéclairé
Dimensions (approx.)	150 x 70 x 30 mm
Poids (approx.)	200 g (avec piles)
Fonction Hold	Figer la mesure affichée
Changement d'unité	Température : °C/°F ; autres paramètres selon modèle
Extinction automatique	Après 20 minutes d'inactivité
Langues de l'interface	Français, Anglais, autres
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Risque d'explosion si piles mal remplacées. Respecter les consignes de recyclage.
Pièces détachées et réparabilité	Piles standard AAA. Pour autres pièces, contacter le service client Kimo.
Informations générales	Notice disponible en téléchargement gratuit. Garantie : selon pays.

FOIRE AUX QUESTIONS - HD 50 Kimo

Comment allumer l'appareil HD 50 ?

Appuyez brièvement sur la touche On/Off/Hold pour allumer l'appareil. L'écran affiche le nom du modèle puis la valeur mesurée.

Comment figer une mesure ?

Pendant une mesure, appuyez brièvement sur la touche On/Off/Hold. L'écran affiche Hold et la mesure est figée. Pour quitter, appuyez à nouveau brièvement sur la même touche.

Comment changer l'unité de température ?

Appuyez longuement sur la touche Sélection jusqu'à ce que l'unité clignote. Appuyez brièvement pour sélectionner l'unité °C ou °F, puis appuyez longuement pour valider.

Que faire si l'écran affiche '---' ?

Cela signifie que la mesure est en dessous de la plage minimale (par exemple, humidité < 10% pour certains bois). Vérifiez que la sonde est correctement placée et que le matériau est dans la plage de mesure.

Comment remplacer les piles ?

Éteignez l'appareil. Ouvrez la trappe à piles à l'arrière. Remplacez les piles usagées par deux piles AAA LR03 1,5 V. Refermez la trappe. Attention : risque d'explosion si vous utilisez un type de pile incorrect.

Pourquoi l'appareil s'éteint tout seul ?

L'extinction automatique est programmée après 20 minutes d'inactivité pour économiser les piles. Vous pouvez le rallumer en appuyant sur On/Off/Hold.

L'appareil est-il étanche ?

L'indice de protection est IP54 : il résiste à la poussière et aux projections d'eau, mais ne doit pas être immergé.

Comment utiliser la fonction de mesure d'humidité des matériaux ?

Le HD 50 ne mesure pas l'humidité des matériaux ; cette fonction est réservée au modèle HM 50. Pour le HD 50, il mesure la température et l'humidité relative de l'air.

Que faire si l'affichage clignote ?

Si la valeur mesurée clignote, elle est hors plage (au-dessus du maximum). Si elle dépasse le minimum, l'appareil affiche '---'. Réduisez la mesure ou vérifiez les conditions.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI HD 50 Kimo

Ces appareils portables permettent de mesurer les paramètres suivants : température, humidité relative, CO, vitesse d'air, pression et lumière.

1. Température d'utilisation, protection des appareils, informations sur le stockage

Conditions d'utilisation (°C/%HR/m) : de 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.

Indice de protection : IP54

Température de stockage : HD 50, LX 50 : de -20 à +70 °C. CT 50, CO 50, CO51, HM 50, LV 50, MP 50, MP 51, MP 55, VT 50 : de -20 à +80 °C.

Si l'appareil est stocké en dehors de sa plage de température d'utilisation (par exemple dans un van, un entrepôt...), veuillez attendre 10 minutes dans sa plage de température d'utilisation avant de le démarrer et de l'utiliser.

2. Touches

Sélection

On/Off/Hold

3. Réaliser une mesure

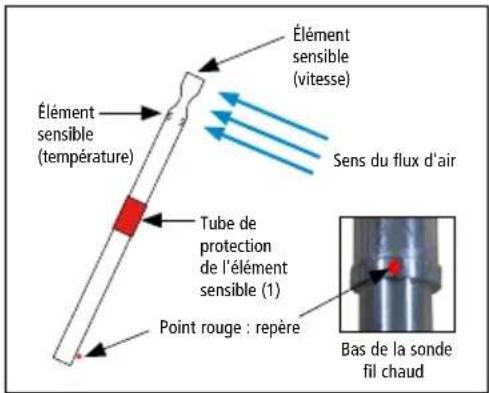

VT 50 : avant toute utilisation de l'appareil avec la sonde fil chaud, baisser le tube de protection (1) de l'élément sensible.

VT 50 : toujours utiliser la sonde fil chaud avec le point rouge face au flux.

Allumer l'appareil en appuyant sur la touche "On/Off/Hold".

L'appareil affiche son nom puis la valeur mesurée.

CO 50, CO51 : l'appareil affiche son nom puis un décompte de 5 secondes. Ce décompte correspond au temps de préchauffe du capteur. À la fin de ce décompte, la valeur mesurée du CO s'affiche.

MP 50, MP 51 : l'appareil affiche son nom puis un autozéro est effectué. À la fin de l'autozéro, la valeur mesurée s'affiche.

Appuyer brièvement sur la touche "Sélection" pour passer à l'affichage du paramètre suivant.

MP 50, MP 51, MP 55 : appuyer brièvement et successivement sur la touche "Sélection" pour modifier l'unité.

• Unités disponibles pour le MP 50 : Pa, mmH _2 O, inWg, daPa.
• Unités disponibles pour le MP 51 : mmH _2 O, kPa, in Wg, mbar, mmHg, daPa.
• Unités disponibles pour le MP 55 : mbar, mmHg, hPa.

HM 50 : appuyer brièvement sur la touche "Sélection" pour changer de matériau.

Enfoncer les pointes dans le matériau à mesurer. Lire la valeur.

Quand une mesure est hors gamme, au-dessus de la plage maximum, la valeur clignote. En-dessous de la plage minimum, la valeur n'est plus mesurable et l'appareil indique "---", ce qui veut dire que pour :

• Bois type 1 : la mesure est < à 10%
  • Bois type 2 : la mesure est < à 9%
• Plâtre, brique et béton : la mesure est < à 0,1%

4. Effectuer un autozéro manuel (MP 50, MP 51)

Pendant une mesure :

Enlever les tubes de pression. Effectuer un appui long sur la touche "Sélection".

L'appareil effectue un autozéro puis revient à l'affichage de la mesure.

5. Figer la mesure

Pendant une mesure, appuyer brièvement sur la touche "On/Off/Hold" pour figer la mesure : "Hold" s'affiche à l'écran et la mesure est figée.

CO 50, CO51, HD 50, HM 50, LX 50, MP 55, VT 50 : appuyer brièvement sur "Sélection" pour passer d'un paramètre à un autre.

Appuyer de nouveau brièvement sur la touche "On/Off/Hold" pour quitter la fonction Hold.

6. Modifier l'unité

L'appareil est allumé.

CO 50, CO51, CT 50, HD 50, LX 50 :

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité de mesure requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

VT 50 :

Modifier l'unité de la vitesse :

Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la vitesse.

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la vitesse.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

Modifier l'unité de la température :

Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la température.

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la température.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

7. Sélectionner le type de vitesse : contact ou optique (CT 50)

L'appareil est allumé.

Effectuer un appui long sur la touche "Sélection" : "Cont" ou "Optic" clignote.

Appuyer brièvement sur la touche "Sélection" pour sélectionner la vitesse contact ("Cont") ou optique ("Optic").

Effectuer un appui long sur la touche "Sélection" pour valider le type de vitesse.

8. Réaliser un auto-test (HM 50)

Allumer l'appareil. Retirer le capuchon et le retourner.

Appuyer sur la touche "Sélection" pour choisir le type de matériau à vérifier.

Appuyer les 2 pointes de l'appareil sur les plots de contact du capuchon.

Lire la valeur indiquée par l'appareil :

• Si la valeur indiquée correspond à la valeur donnée dans le tableau ci-dessous, l'appareil fonctionne correctement.
• Si la valeur indiquée ne correspond pas à la valeur donnée dans le tableau ci-dessous, nettoyer les pointes et refaire un auto-test. Si cette valeur est toujours fausse, changer les pointes. Si le problème persiste, contacter le service client.

Résistance	Type de matériau
	Bois type 1 Bois type 2 Plâtre Brique et béton
1 MΩ 30,8% ±1% 27,5% ±1% 4,6% ±1% 5,2% ±1%

Humidité des matériaux

Bois		Plâtre		Brique et béton
Taux d'humidité	État du bois	Taux d'humidité	État du plâtre	Taux d'humidité	État de la brique/ du béton
< 15% Sec		< 2% Sec		< 2% Sec
De 15 à 30% Humide		De 2 à 4% Humide		De 2 à 4% Humide
> 30% Très humide		> 4%	Très humide	> 4%	Très humide

9. Remplacer les piles

L'appareil est éteint.

Ouvrir la trappe à piles située à l'arrière de l'appareil.

Remplacer les piles usagées par des piles AAA LR03 1,5 V.

Replacer la trappe à piles.

Il y a risque d'explosion si les piles sont remplacées par des piles de type incorrect.

Mettre au rebut les piles usagées conformément aux instructions.

10. Auto-extinction

L'appareil s'éteint automatiquement après 20 minutes d'inutilisation.
