MP 112 - équipements de mesure Kimo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure multifonction pour la température, l'humidité, et la pression.
Plage de mesure température	-20 à 60 °C
Précision température	±0,5 °C
Plage de mesure humidité	0 à 100 % HR
Précision humidité	±3 % HR
Plage de mesure pression	300 à 1100 hPa
Précision pression	±1 hPa
Utilisation	Idéal pour les professionnels de la climatisation, de la ventilation et de la qualité de l'air.
Maintenance et réparation	Vérifier régulièrement les capteurs et remplacer les piles si nécessaire.
Sécurité	Utiliser l'appareil dans les limites de température et d'humidité spécifiées.
Informations générales	Compact et léger, facile à transporter. Écran LCD pour une lecture facile des données.

FOIRE AUX QUESTIONS - MP 112 Kimo

Quelles sont les piles compatibles avec le Kimo MP 112 ?

Le Kimo MP 112 utilise des piles AA. Assurez-vous d'utiliser des piles alcalines ou rechargeables de bonne qualité.

Comment calibrer le Kimo MP 112 ?

Pour calibrer le Kimo MP 112, utilisez un étalon de référence et suivez les étapes de calibration dans le manuel d'utilisation fourni avec l'appareil.

Que faire si l'affichage est flou ou éteint ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si l'affichage est toujours flou, nettoyez l'écran avec un chiffon doux.

Comment changer les unités de mesure sur le Kimo MP 112 ?

Pour changer les unités de mesure, accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis sélectionnez l'option 'Unités' et choisissez l'unité souhaitée.

Que faire si le Kimo MP 112 ne s'allume pas ?

Assurez-vous que les piles sont installées correctement et qu'elles ne sont pas épuisées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment utiliser la fonction de mémorisation des données ?

Pour utiliser la fonction de mémorisation, appuyez sur le bouton 'Enregistrer' lorsque vous souhaitez mémoriser une mesure. Pour accéder aux données mémorisées, utilisez le menu 'Données'.

Le Kimo MP 112 peut-il mesurer la température ?

Oui, le Kimo MP 112 est capable de mesurer la température dans une plage de -20 °C à 50 °C.

Comment réinitialiser le Kimo MP 112 aux paramètres d'usine ?

Pour réinitialiser le Kimo MP 112, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez l'action. Cela rétablira les paramètres d'usine.

Le Kimo MP 112 est-il étanche ?

Le Kimo MP 112 n'est pas étanche. Évitez tout contact avec l'eau ou l'humidité excessive.

Où puis-je trouver le manuel d'utilisation du Kimo MP 112 ?

Le manuel d'utilisation du Kimo MP 112 est disponible en téléchargement sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MP 112 Kimo

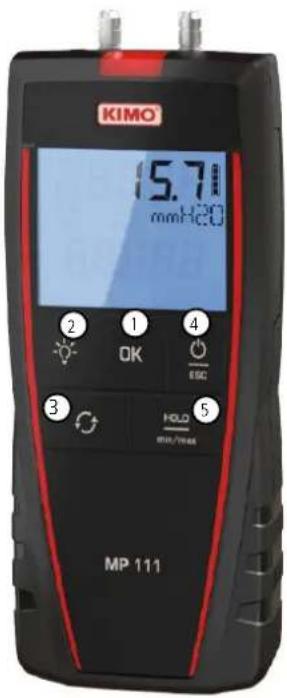

Description de l'appareil

1. Touche OK
2. Touche Rétro-éclairage
3. Touche Sélection
4. Touche On/Off/Esc
5. Touche Hold/min/max

Caractéristiques générales

Élément de mesure Capteur piezorésitf
Surpression admissible	MP 110 : 250 mbar / MP 111 : 700 mbar / MP 115 : 1.4 bar / MP 112 : 3 bar
Connectique	MP 110 / 111 : embouts cannelés ∅ 6.2 mm laiton nickelé / MP 115 / 112 : embouts à visser ∅ 4.6 mm laiton nickelé
Affichage	4 lignes, technologie LCD. Dimensions 50 x 36 mm.2 lignes de 5 digits de 7 segments (valeur)2 lignes de 5 digits de 16 segments (unité)
Boîtier Anti-choc ABS, protection IP54
Clavier 5 touches
Directives européennes	2014/30/UE CEM ; 2014/35/UE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE
Alimentation 4 piles AAA LR03 1.5 V
Autonomie 180 heures
Ambiance Gaz neutre
Conditions d'utilisation (°C, %HR, m)	De 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.
Température de stockage De -20 à +80 °C
Auto-extinction	Réglable de 0 à 120 min
Poids	220 g

Spécifications techniques

Paramètre	Modèles	Unités de mesure	Exactitudes*	Plages de mesure	Résolution
	MP 110	Pa, mm H_2O , inWg, daPa	±0.5% de la lecture ±2 Pa	De -1000 à +1000 Pa	1 Pa
	MP 111	kPa, mm H_2O , inWg, mbar, mmHg, daPa	±0.5% de la lecture ±2 mm H_2O	De -1000 à +1000 mm H_2O	De 0 à ±200 mm H_2O : 0,1 mm H_2O Au delà: 1 mm H_2O
Pression	MP 115	kPa, inWg, mbar, mmHg, PSI	±0.5% de la lecture ±0.5 mbar	De -500 à +500 mbar	0.1 mbar
	MP 112	kPa, inWg, mbar, mmHg, PSI, bar	±0.5% de la lecture ±2 mbar	De -2000 à +2000 mbar	1 mbar

*Établies dans des conditions de laboratoire, les exactitudes présentées dans ce document seront maintenues sous réserve d'appliquer les compensations nécessaires ou de se ramener à des conditions identiques.

Effectuer une mesure

• Allumer l'appareil en appuyant sur la touche « On/Off/Esc ».
  L'appareil affiche son nom « MP110 », « MP111 », « MP112 » ou « MP115 », puis effectue un autozéro.
• Connecter des tubes de pression.
  L'appareil affiche la pression.

Effectuer un autozéro

L'appareil est allumé et affiche les mesures de pression.

• Appuyer sur la touche « OK ».
  « Autozero » s'affiche à l'écran, l'appareil effectue un autozero, puis revient à l'affichage des mesures.

Figer la mesure

Pendant une mesure :

• Appuyer sur la touche « Hold/min/max » pour figer la mesure.
  « Hold » s'affiche à l'écran et les mesures sont figées.
• Appuyer sur la touche « On/Off/Esc » pour sortir de la fonction.
  L'appareil revient à l'affichage de la mesure.

Afficher le minimum et le maximum

Une fois la mesure figée :

• Appuyer une fois sur la touche « Hold/min/max ».
  L'appareil affiche la valeur maximum de pression relevée depuis la dernière interrogation en haut de l'écran et la valeur minimum de pression relevée depuis la dernière interrogation en bas de l'écran.
• Appuyer sur la touche « On/Off/Esc » pour revenir à l'affichage de la mesure.

Régler l'appareil

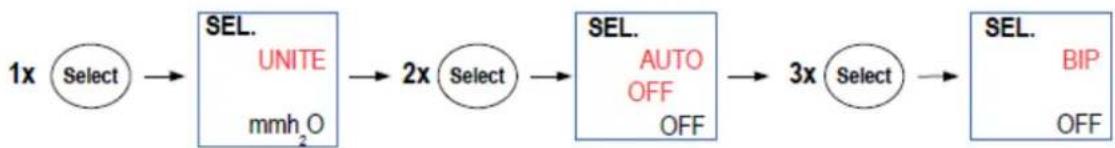

Menu déroulant de l'appareil


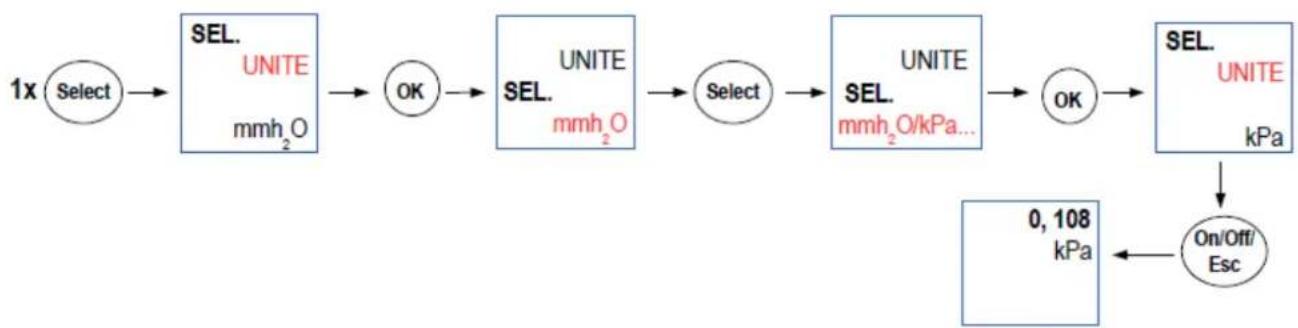

Sélectionner l'unité de mesure en pression

L'appareil est allumé et affiche la mesure.

• Appuyer sur la touche « Sélection ».
  « UNITE » clignote à l'écran.
  • Appuyer sur la touche « OK ».
  L'unité actuellement utilisée clignote à l'écran.
• Appuyer sur la touche « Sélection » jusqu'à ce que l'unité souhaitée apparaisse : Pa, mmh2O, inWg, daPa...
• Appuyer sur la touche « OK » pour valider son choix d'unité.
  « UNITE » clignote à l'écran.
• Appuyer sur la touche « On/Off/Esc » pour revenir à la mesure.


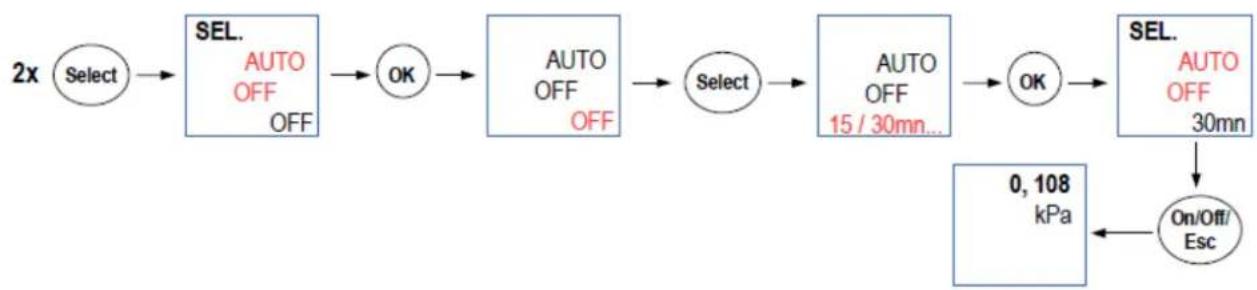

Régler l'auto-extinction

L'appareil est allumé et affiche la mesure.

• Appuyer sur la touche « Sélection » jusqu'à ce que « AUTO OFF » clignote à l'écran.
• Appuyer sur la touche « OK », le temps avant auto-extinction de l'appareil clignote en bas de l'écran.
• Appuyer sur la touche « Sélection » pour sélectionner le temps avant auto-extinction de l'appareil : 15, 30, 45, 60, 75, 90, 105, 120 minutes ou OFF.
• Appuyer sur la touche « OK » pour valider.
  « AUTO OFF » clignote à l'écran.
• Appuyer sur la touche « On/Off/Esc » pour revenir à la mesure.


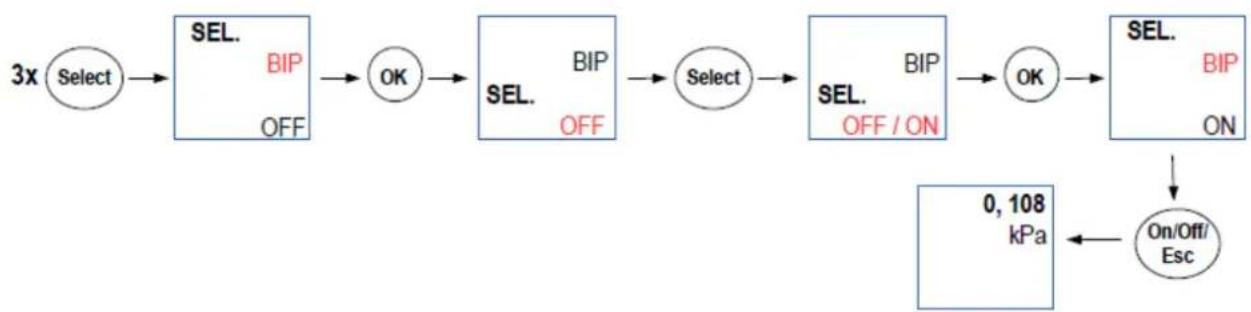

Activer ou désactiver le bip des touches

L'appareil est allumé et affiche la mesure.

• Appuyer sur la touche « Sélection » jusqu'à ce que « BIP » clignote à l'écran.
• Appuyer sur la touche « OK ».
  « OFF » ou « ON » clignote à l'écran.
• Appuyer sur la touche « Sélection » pour activer le bip des touches « ON » ou le désactiver « OFF ».
• Appuyer sur la touche « OK » pour valider.
  « BIP » clignote à l'écran.
• Appuyer sur la touche « On/Off/Esc » pour revenir à la mesure.

Activer le rétro-éclairage

L'appareil est allumé et affiche les mesures.

• Appuyer sur la touche « Rétro-éclairage » pour activer le rétro-éclairage.
• Pour le désactiver appuyer de nouveau sur la touche « Rétro-éclairage ».

Remplacer les piles

• Ouvrir la trappe à piles située à l'arrière de l'appareil.
• Remplacer les piles usagées par des piles AAA LR03 1.5.V.
• Remettre la trappe à piles.
