WV-U11350-V3 - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra réseau intérieure IA à focale variable
Marque	i-PRO
Modèle	WV-U11350-V3
Résolution	2 Mégapixels (Modèle IA)
Dimensions (L x H x P)	59 mm x 49 mm x 142 mm
Poids	Environ 290 g
Alimentation	PoE (IEEE 802.3af), 48 V CC, 140 mA / 6,7 W
Température de fonctionnement	-10 °C à +50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Matériau du boîtier	Résine PC, blanc i-PRO
Fonctions principales	IA intégrée, focale variable, microphone intégré, carte microSD (jusqu'à 512 Go), sortie audio, indicateurs LINK/ACT, zoom motorisé
Connectivité réseau	RJ45 10BASE-T/100BASE-TX
Installation	Plafond ou mur, nécessite platine de fixation WV-QCL102-W (en option), vis M6 (4x)
Sécurité	Câble de sécurité inclus, vis de fixation avec capacité de traction min. 562 N, installation par professionnel recommandée
Entretien et nettoyage	Couper l'alimentation avant maintenance ; inspections périodiques pour vérifier la fixation et la rouille
Pièces détachées et réparabilité	Accessoires optionnels disponibles (voir site i-PRO) ; câble de sécurité et rondelles inclus
Informations générales	Usage intérieur uniquement, usage professionnel, non destiné aux enfants

FOIRE AUX QUESTIONS - WV-U11350-V3 i-PRO

Quelle est la résolution de la caméra WV-U11350-V3 ?

La caméra propose une résolution de 2 mégapixels et est équipée d'un module IA pour l'analyse vidéo.

Comment alimenter la caméra ?

L'alimentation se fait via PoE (Power over Ethernet) conforme IEEE 802.3af. Utilisez un câble Ethernet avec injecteur PoE ou un switch PoE. La consommation est d'environ 6,7 W.

Peut-on utiliser une carte mémoire microSD ?

Oui, la caméra possède un emplacement pour carte microSDXC/microSDHC/microSD. Il est recommandé d'utiliser une carte mémoire destinée aux caméras i-PRO. Formatez la carte via l'interface Web.

Quelles sont les dimensions et le poids ?

Les dimensions sont 59 mm (L) x 49 mm (H) x 142 mm (P) et le poids est d'environ 290 g (sans accessoires).

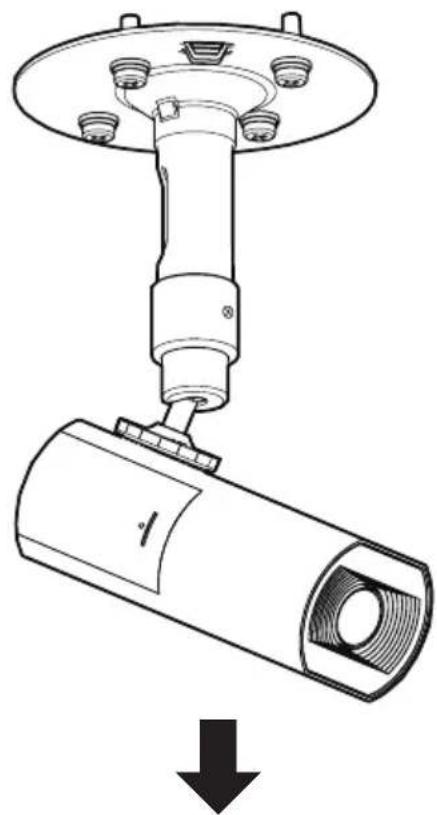

Comment installer la caméra au plafond ?

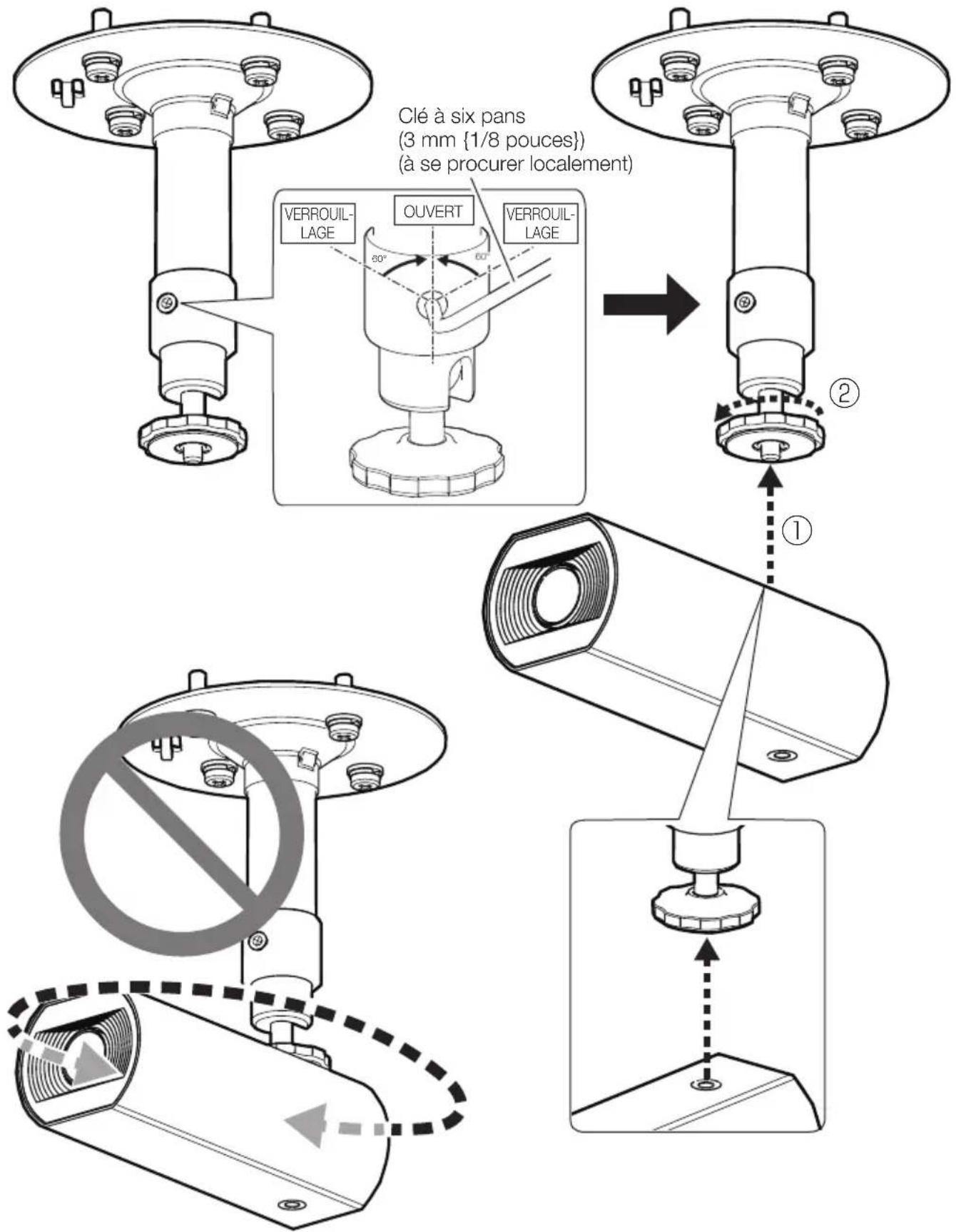

Utilisez la platine de fixation WV-QCL102-W (vendue séparément). Fixez-la avec 4 vis M6 (capacité de traction min. 562 N). Passez le câble Ethernet par le trou central, puis verrouillez la caméra à l'aide d'une clé Allen de 3 mm.

La caméra dispose-t-elle d'un microphone ?

Oui, le modèle WV-U11350-V3 est équipé d'un microphone à condensateur électret non-directionnel intégré. Il est également possible de connecter un microphone externe via la borne AUDIO IN.

Que faire si la caméra ne s'allume pas ?

Vérifiez la connexion PoE et assurez-vous que le switch ou l'injecteur PoE fonctionne. Si les indicateurs LINK (orange) et ACT (vert) ne s'allument pas, consultez le guide Web de dépannage. En cas de problème persistant, contactez un professionnel.

Quelles sont les conditions d'utilisation recommandées ?

La caméra est conçue pour un usage intérieur uniquement. La température ambiante doit être comprise entre -10 °C et +50 °C et l'humidité entre 10 % et 90 % (sans condensation). Évitez l'exposition directe au soleil, à l'eau, à la poussière et aux sources de chaleur.

Comment nettoyer la caméra ?

Avant toute opération, coupez l'alimentation. Utilisez un chiffon doux et sec pour nettoyer le boîtier. Ne pas utiliser de produits chimiques ou abrasifs. Effectuez des inspections périodiques pour vérifier l'état des fixations.

Où trouver le manuel complet et les mises à jour logicielles ?

Le guide Web et le manuel d'instructions sont disponibles sur le site i-PRO : https://i-pro.com/products_and_solutions/en/surveillance/documentation-database. Les mises à jour logicielles sont accessibles via l'outil i-PRO Configuration Tool (iCT).

MODE D'EMPLOI WV-U11350-V3 i-PRO

Méthode d’installation	Vis de fixation recommandée	La capacité de traction minimale requise
Lors du montage avec WV-QCL102-WPlatine de fixation d’installation: Environ 240 g {0,53 lbs}Caméra vidéo: Environ 290 g {0,64 lbs}	M6 x 16 mm * ^1 {5/8 pouces} / 4 él.	562 N {126 lbf}
Vis requise pour fixer le câble de sécurité	M4 x 16 mm * ^1 {5/8 pouces} / 1 él.	24.5 N {5,5 lbf}

*1 La longueur de la vis est un exemple lors de l'installation de la caméra sur une surface d'installation robuste d'une épaisseur de 20 mm {25/32 pouces} ou plus.

WARNING:

Guide d'installation

Instructions d'installation comprises

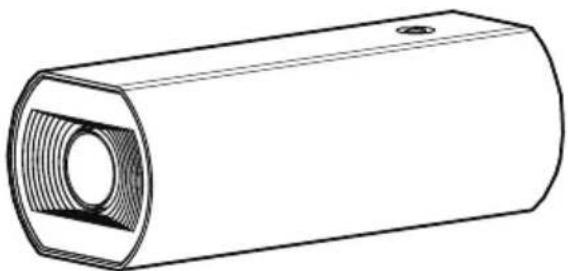

Caméra en réseau

Pour usage professionnel uniquement

Usage intérieur

N° de modèle WV-U11550-V3

WV-U11350-V3

WV-U11501-V3

WV-U11301-V3

WV-U11301-F3

À propos des manuels d'instructions

La documentation du produit est composée des documents suivants.

• Guide d'installation (la présente documentation): Fournit des informations sur les "Mesures de précaution", "Précautions d'installation" et la méthode d'installation.
• Guide Web (utiliser le lien sur le site Web d'informations produit suivant): Inclut des vidéos d'installation, les fonctions de base et des méthodes d'utilisation basiques pour cet appareil.
• Manuel d'instructions (utiliser le lien sur le site Web d'informations produit suivant): Cette section décrit les instructions d'utilisation du logiciel communes à chaque modèle. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

“” utilisé dans ces documents devrait être employé pour rechercher l’information sur notre site Web d’informations techniques (https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-information) et vous guidera vers la bonne information.

• Nous vous recommandons de lire attentivement ces instructions avant de raccorder ou d'utiliser cet appareil et de conserver le livret des "Important Safety Instructions" pour toute référence ultérieure.

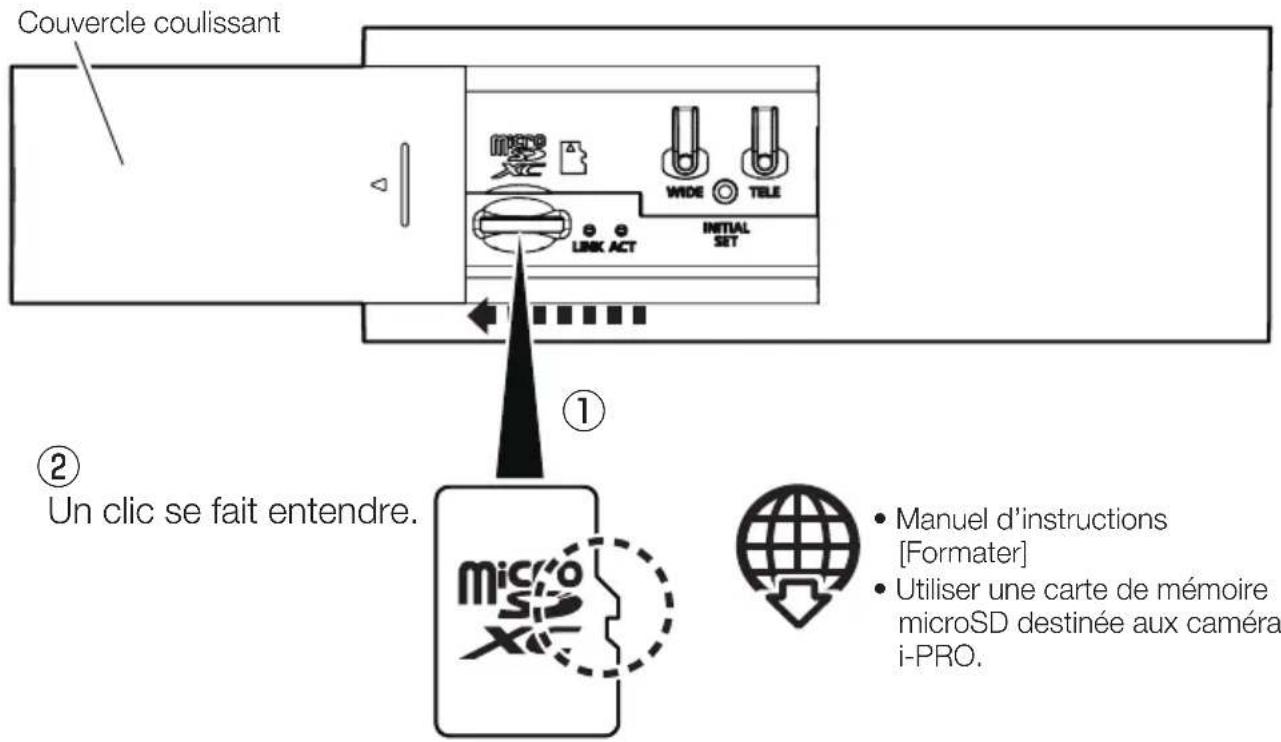

• La carte de mémoire microSDXC/ microSDHC/ microSD est décrite sous l'appellation de carte de mémoire microSD.
• L'aspect extérieur et d'autres parties apparaissant dans ce manuel peuvent présenter une différence avec le produit réel jusque dans des limites qui n'interféreront pas lors d'une utilisation normale pour des raisons d'amélioration du produit.

Au sujet des indications et de l'explication du numéro de modèle

U11550 : WV-U11550-V3 (5MP Modèle IA à focale variable)
U11350 : WV-U11350-V3 (2MP Modèle IA à focale variable)
U11501 : WV-U11501-V3 (5MP Modèle non-IA à focale variable)
U11301 : WV-U11301-V3 (2MP Modèle non-IA à focale variable)
U11301F : WV-U11301-F3 (2MP Modèle non-IA à focale fixe)

Marques commerciales et marques commerciales déposées

• Les logos SD, microSD et microSDXC sont des marques commerciales de la firme SD-3C, LLC.
• Toutes autres marques commerciales identifiées ci-dessus sont la propriété de leurs propriétaires respectifs.

L'élimination des équipements et des piles/batteries usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles/batteries, appareils électriques et électroniques usagés, doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles/batteries et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles/batteries (pictogramme du bas)

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Pour U.S.A.

Remarque: Cet équipement a été testé et s'avère respecter les limites imposées pour un périphérique numérique de classe A, conformément à la partie 15 des réglementations de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles, lorsque l'appareil fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut émettre une énergie de fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio.

L'utilisation de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.

AVERTISSEMENT DE FCC: Les changements ou les modifications non expressément approuvées par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser cet équipement.

Déclaration de conformité du fournisseur

N° de modèle: WV-U11550-V3, WV-U11501-V3

WV-U11350-V3, WV-U11301-V3

WV-U11301-F3

Partie responsable:

i-PRO Americas Inc.

Le numéro de modèle et numéro de série de ce produit se trouve sur l'appareil.

Nous vous conseillons de relever le numéro de modèle et numéro de série de votre appareil dans l'espace réservé ci-dessous et de conserver précieusement votre notice d'instructions en tant que justificatif d'achat aux fins d'identification en cas de vol.

No. de modèle

No. de série

Pour U.S.A.

Le présent appareil est conforme à la partie 15 des règles de la FCC.

L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'appareil doit accepter tout brouillage subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Pour Canada

CAN ICES-3(A)/NMB-3(A)

AVERTISSEMENT:

- L'utilisation de ce produit dans un environnement résidentiel pourrait causer des interférences radio.

• L'alimentation CC connectée à la caméra vidéo doit se trouver dans le même bâtiment.
• La caméra vidéo de réseau est seulement prévue pour un raccordement à un réseau Ethernet ou au réseau PoE sans acheminement à l'installation extérieure.
• Ce produit ne possède aucun interrupteur d'alimentation. Assurez-vous d'installer des dispositifs de déconnexion tel qu'un disjoncteur pour couper la puissance principale des équipements d'alimentation à ce produit.

• Nous vous recommandons de lire attentivement ces instructions avant de raccorder ou d'utiliser cet appareil.

• Ce produit ne convient pas pour une utilisation dans des endroits où des enfants sont susceptibles d'être présents.

• N'installez pas ce produit dans des endroits facilement accessibles par des personnes ordinaires.
• Ce produit est un équipement professionnel.
• Pour plus d'informations sur les vis et les autres pièces requises pour l'installation, reportez-vous à la section correspondante de ce document.

: Symbole de courant continu

Mesures de précaution

Afin d'éviter les blessures corporelles et les dégâts à la propriété, elles expliquent ce qui doit être impérativement respecté. Les déclarations de sécurité communes à tous les modèles de caméra réseau i-PRO sont publiées sur le site Web accessible à partir du code-barres à deux dimensions à droite. S'assurer de les consulter.

■ Ne pas installer ce produit dans un environnement à l'accès restreint ou interdit.

Le non-respect de cette consigne peut entraîner des blessures, un accident ou un dysfonctionnement en raison d'une chute.

Vérifier les précautions de sécurité communes à tous les modèles sur le site Web ci-dessus et les précautions d'installation dans le Guide d'installation.

■ Confier les travaux d'installation au distributeur.

Les travaux d'installation exigent des connaissances techniques et de l'expérience. Le fait de ne pas observer ceci peut engendrer un incendie, provoquer une décharge électrique, des blessures voire endommager ce produit. Faire en sorte de consulter le distributeur.

- Installer solidement et précisément le produit sur une secteur d'installation conformément aux instructions d'installation.

Le fait de ne pas respecter cette recommandation risque d'aboutir à des blessures voire provoquer des accidents.

■ Prendre les mesures nécessaires pour protéger ce produit des chutes.

Le fait de ne pas respecter cette recommandation risque d'engendrer la chute de l'appareil et de blesser quelqu'un.

Fixer solidement le produit à la surface d'installation à l'aide de vis ou de systèmes de fixation. Si le câble de prévention des chutes est fourni, veiller à l'installer.

Arrêter immédiatement l'utilisation quand quelque chose est erroné avec ce produit.

Quand de la fumée se dégage du produit, qu'une odeur de fumée se dégage du produit ou que les surfaces extérieures du produit ont été abimées, le fait de continuer à utiliser le produit aura comme conséquence un incendie ou de faire une chute se traduisant par des blessures ou des dégâts à la propriété.

Dans ce cas, couper immédiatement l'alimentation et demander à un dépanneur professionnel de faire le dépannage nécessaire.

■ Effectuer des inspections périodiques.

Une formation de rouille sur les parties métalliques ou sur les vis peut engendrer une chute du produit ou provoquer des accidents.

Se mettre en rapport avec le distributeur en ce qui concerne les inspections à faire.

S'assurer de couper l'alimentation avant l'inspection ou la maintenance.

Précautions d'installation

i-PRO Co., Ltd. n'assume aucune responsabilité en cas de dommages corporels ou matériels résultant de pannes dues à une installation incorrecte ou à une utilisation contraire à ce qui est indiqué dans cette documentation.

■ Pour éviter que quelqu'un se blesse, ce produit doit être fixé solidement sur une surface d'installation conformément au Guide d'installation.
■ Secteur d'installation pour ce produit

Sélectionner un endroit approprié pour l'emplacement d'installation (tel qu'une surface d'installation robuste) dans votre environnement particulier.

• S'assurer que la zone d'installation est suffisamment robuste pour supporter le poids de ce produit comme dans le cas d'un plafond en béton.
• Installer la caméra vidéo dans la zone des fondations de l'architecture ou dans un endroit où une résistance suffisante est assurée.
• Ne pas installer ce produit sur une plaque de plâtre ou une section en bois parce qu'ils sont trop faibles. Si toutefois le produit est inévitablement installé sur une telle section, cette section doit être suffisamment renforcée.

■ Cette caméra vidéo a été conçue pour être utilisée dans un local

Ce produit ne peut pas être mis en service à l'extérieur. Cette caméra vidéo ne doit pas être exposée directement au soleil pendant des heures et ne doit pas être installée près d'un appareil de chauffage ou d'un système d'air conditionné. Sinon, cela risque de provoquer une déformation, une décoloration voire une panne. Conserver cette caméra vidéo loin de l'eau et de l'humidité.

■ Ne pas placer ce produit dans les emplacements suivants:

• Emplacements où un agent chimique est utilisé comme dans le cas d'une piscine
• Emplacements en présence d'humidité ou d'émanations d'huile comme dans le cas d'une cuisine
• Emplacements situés dans un environnement particulier pouvant être exposé à une atmosphère où il existe des produits inflammables ou des solvants
• Emplacements où un rayonnement, des rayons X, des puissantes ondes radio ou un champ magnétique intense est produit
• Emplacements à proximité des côtes directement soumis à des brises de la mer, ou des emplacements soumis à des gaz corrosifs tels que des sources thermales, les régions volcaniques, etc.
• Emplacements où la température ne se trouve pas dans les limites de la gamme spécifiée
• Emplacements sujets aux vibrations, comme dans le cas d'une installation sur des véhicules, des navires maritimes ou au-dessus de chaînes de production (Ce produit n'est pas conçu être utilisé en mode d'installation sur véhicule.)
• Emplacement à proximité de produits en caoutchouc contenant du soufre (emballages, pieds de caoutchouc, etc.)
• Emplacements où il risque d'être mouillé directement par la pluie ou par des éclaboussures d'eau (sous des gouttières y compris, etc.)
• Emplacements soumis à l'humidité ou la poussière
• Emplacements sujets à des changements rapides de la température comme cela se produit à proximité des ouvertures de refoulement d'air des climatiseurs ou des volets d'admission de circulation d'air

■ Serrage de vis

Ne pas se servir d'un tournevis à percussion à impact. L'utilisation d'un tournevis à percussion risque d'endommager les vis ou d'engendrer un serrage excessif.

- À propos de la réflexion de la lumière de l'extérieur ou de la lumière infrarouge

Une image parasite peut apparaître à l'écran en fonction de l'angle d'incidence de la lumière externe.

- Se référer à notre site Web d'informations techniques pour des exemples d'image et les mesures à prendre.

■ Prendre en considération l'humidité

Installer ce produit lorsque l'humidité est faible. Si l'installation est exécutée alors qu'il pleut ou dans conditions très humides, l'intérieur risque d'être affecté par l'humidité, ceci entraînant une formation de buée à l'intérieur de l'objectif.

■ Protection contre la foudre

Quand des câbles sont utilisés à l'extérieur, ils risquent d'être affectés par la foudre. En pareil cas, installer un parafoudre près de la caméra vidéo et faire en sorte que la longueur du câble de réseau entre la caméra vidéo et le parafoudre soit aussi courte que possible afin d'éviter que la caméra ne soit affectée par la foudre. Se référer à notre site Web d'informations techniques

■ Quand des nuisances sonores peuvent se produire

Des parasites peuvent apparaître sur la vidéo ou dans le son par la proximité d'un puissant champ électrique provenant d'un récepteur de télévision ou d'une antenne radio et de transformateurs, ou un puissant champ électrique/champ magnétique provenant d'une ligne d'alimentation (ligne d'éclairage) de 100 V de courant alternatif ou plus élevé. Effectuer les connexions électriques de sorte qu'elles soient éloignées d'1 m {3,28 feet} de ceux-ci ou faites transiter les conduits électriques par des tuyaux métalliques. (S'assurer de raccorder les tuyaux métalliques à la terre.)

■ Étiquette d'indication de classification d'équipement et de source d'énergie électrique

Se référer à l'étiquette d'instructions collée sur la surface supérieure de cette unité quant aux informations de classification de l'équipement, de source d'alimentation et autres informations.

- À propos de l'électricité statique

Avant d'installer ou de retirer ce produit, veillez à toucher des objets métalliques afin de décharger l'électricité statique de votre corps.

Caractéristiques techniques
Source d'alimentation*1: PoE (IEEE 802.3af compliant)
Puissance consommée*1: PoE 48 V	c.c.: 140 mA / environ 6,7 W (dispositif de classe 0)
Environnement en serviceTempérature ambiante en service:	-10 °C à +50 °C {14 °F à 122 °F}
Humidité ambiante en service:	10 % à 90 % (aucune condensation)
Environnement de stockageTempérature de stockage:	-30 °C à +60 °C {-22 °F à +140 °F}
Humidité ambiante de stockage:	10 % à 95 % (aucune condensation)
Microphone incorporé:U11501 U11301U11301F	Microphone à condensateur à électret non-directionnel
Dimensions: 59 mm (L) x 49 mm (H) x 142 mm (P){2-5/16 pouces (L) x 1-15/16 pouces (H) x 5-19/32 pouces (P)}(à l'exclusion des parties en saillie)
Masse:	Environ 290 g {0,64 lbs} U11550 U11350 U11501 U11301Environ 250 g {0,55 lbs} U11301F
Finition: Résine PC, i-PRO blanche

*1 Se référer à notre site Web d'informations techniques pour obtenir de plus amples informations au sujet des informations relatives à la source d'alimentation et à la puissance consommée.

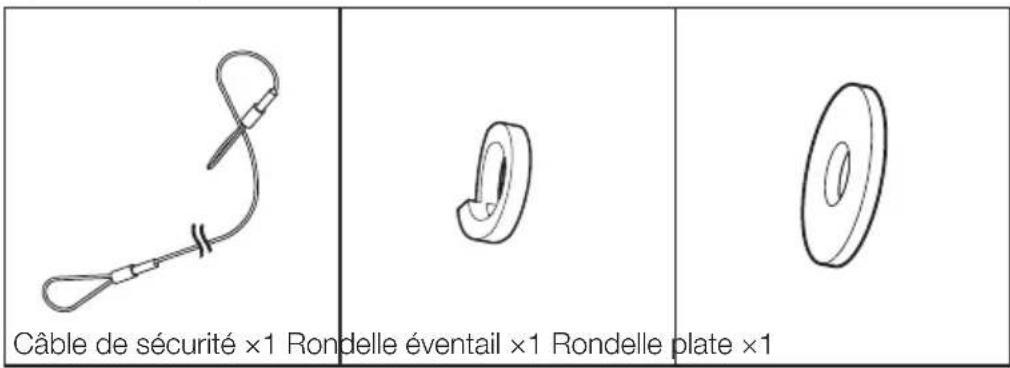

Accessoires standard

Important Safety Instructions .... 1 él.

Autres articles qui sont nécessaires (non compris)

- Vis d'installation

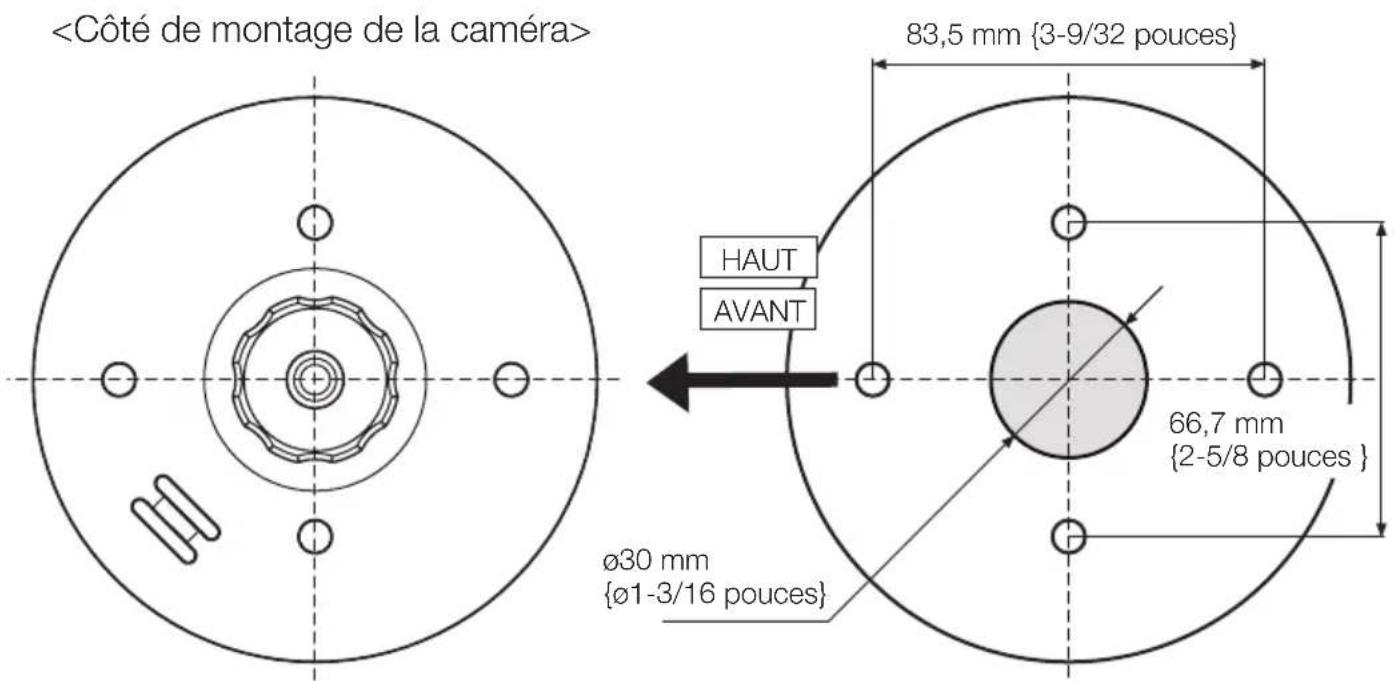

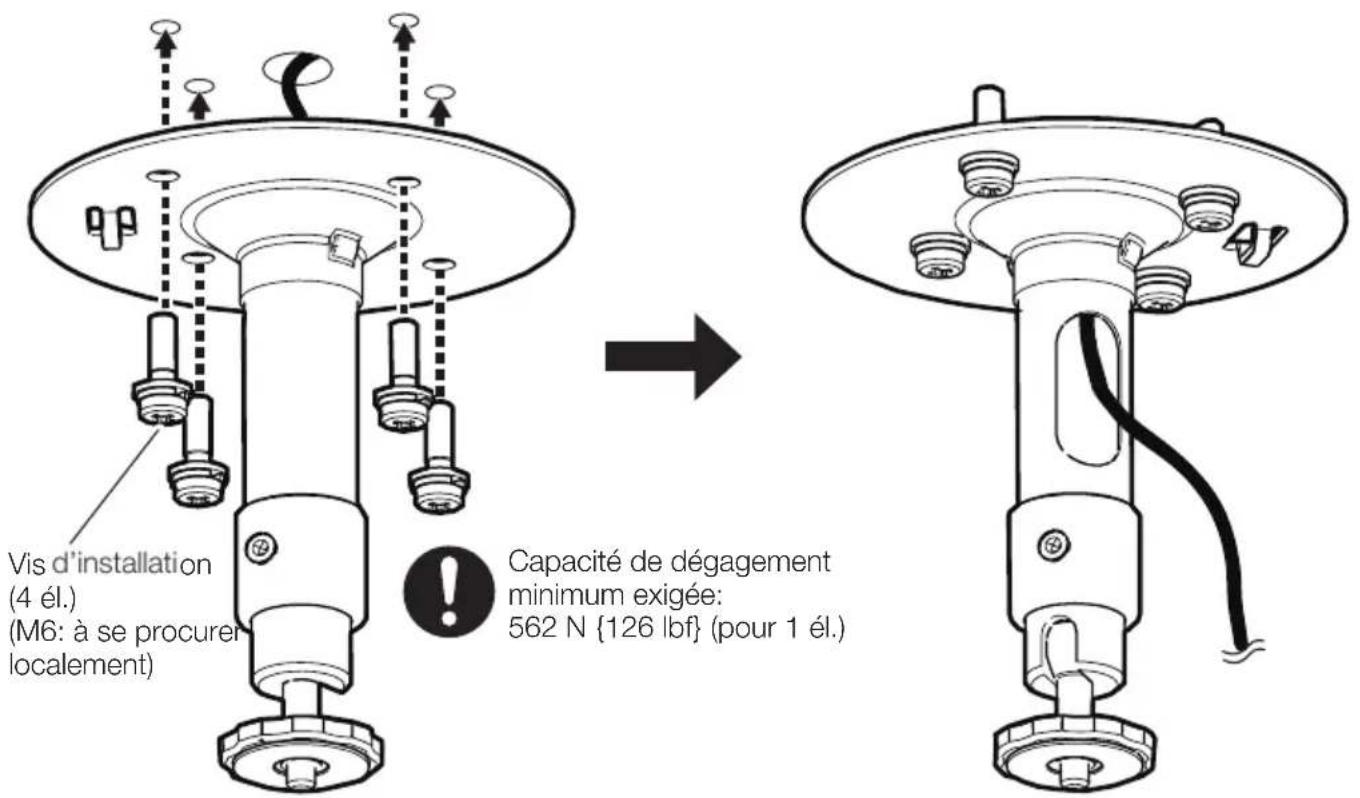

Méthode d’installation	Vis de fixation recommandée*1	La capacité de traction minimale requise*2
Lors du montage avec WV-QCL102-WPlatine de fixation d’installation: Environ 240 g {0,53 lbs}Caméra vidéo: Environ 290 g {0,64 lbs}	M6 x 16 mm*3{5/8 pouces} ×4 él.	562 N {126 lbf}

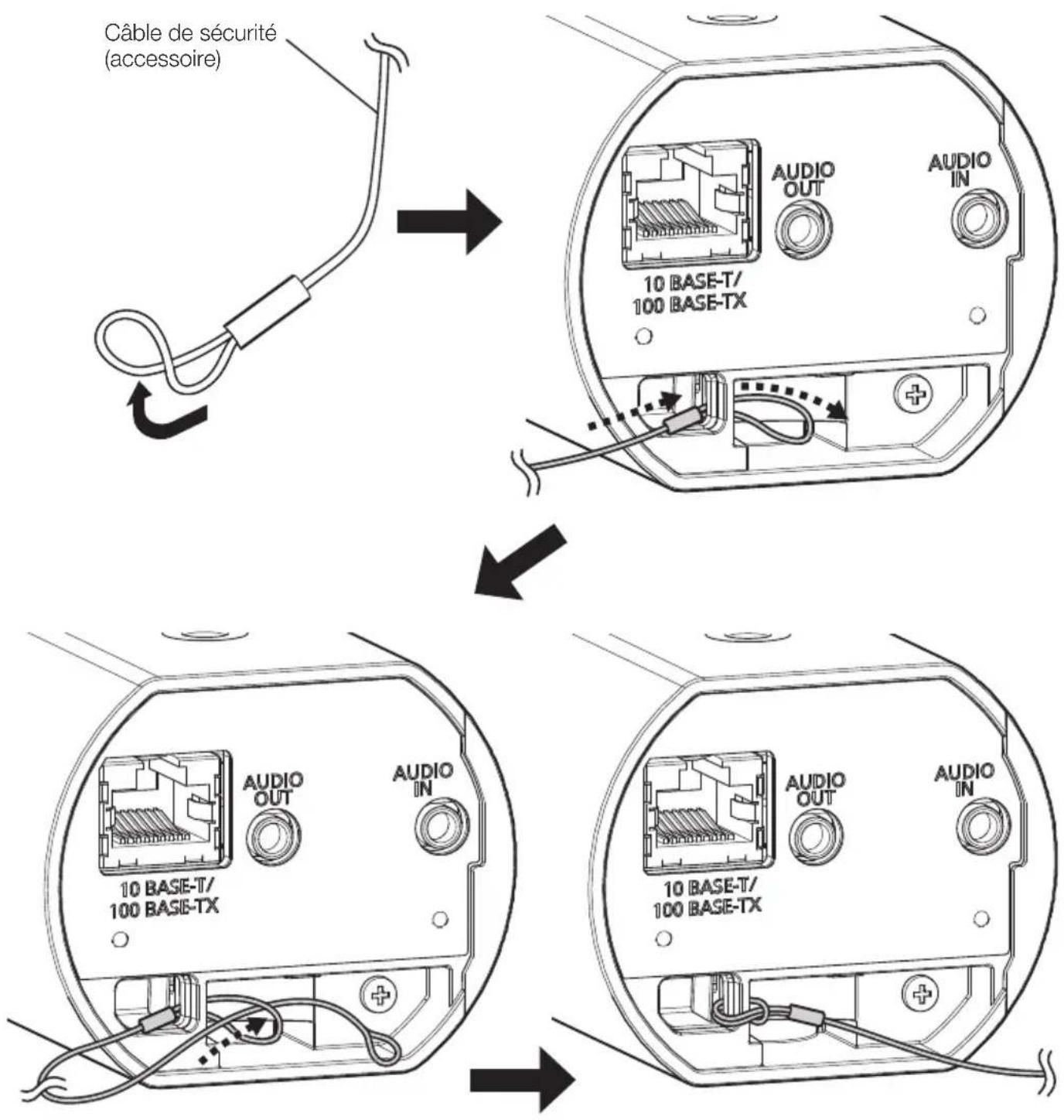

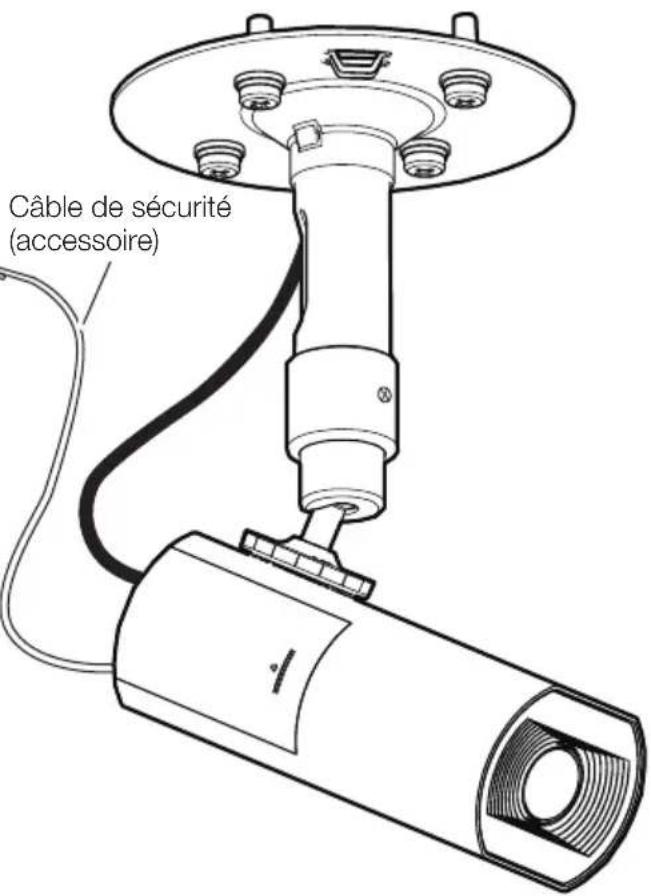

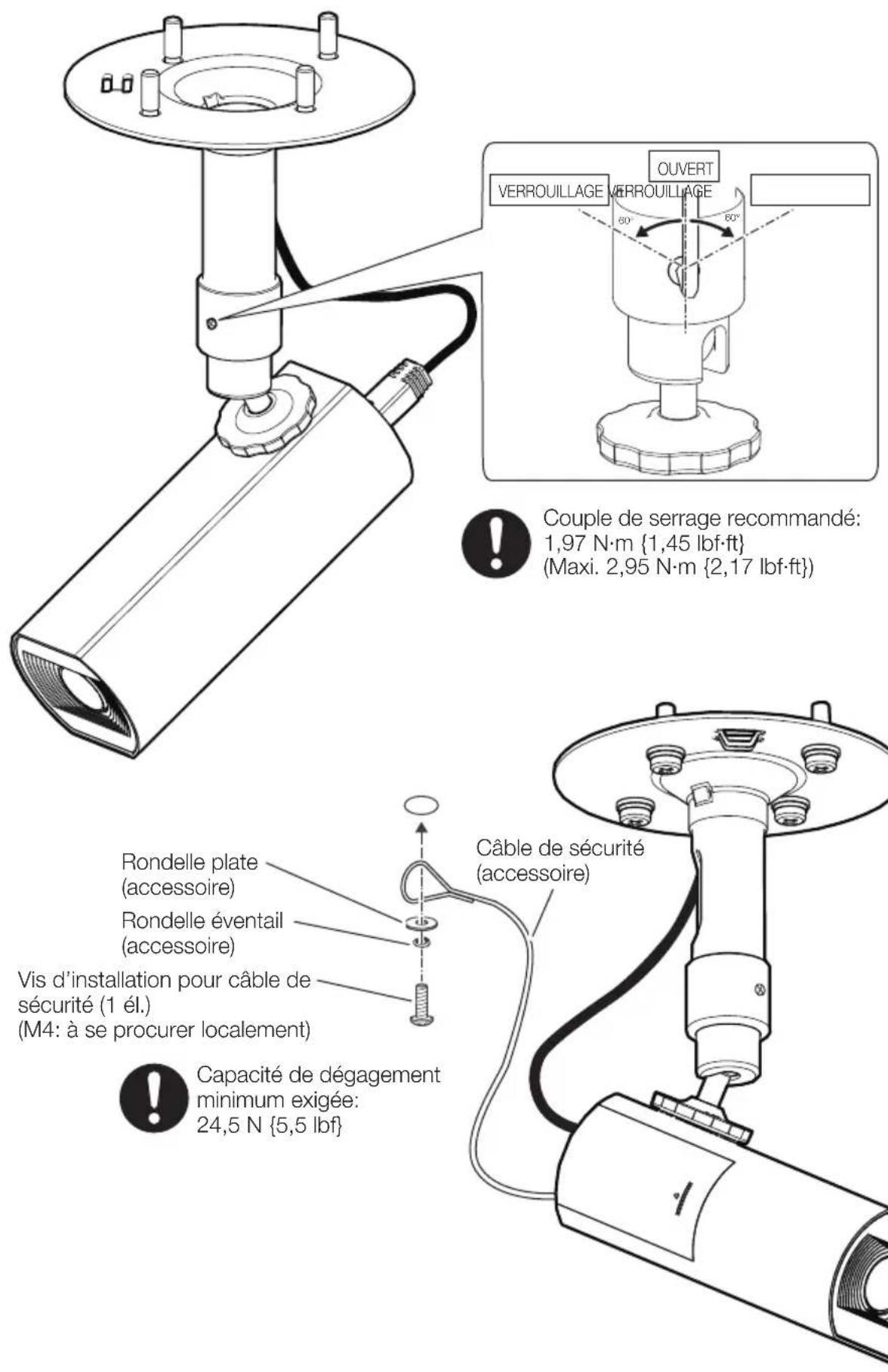

Vis requise pour fixer le câble de sécurité M4 x 16 mm*	3{5/8 pouces} ×1 él.	24,5 N {5,5 lbf}

*1 Choisir les vis en fonction des matériaux constitutifs de l'emplacement sur lequel la caméra vidéo sera installée. Dans le cas présent, ni des vis à bois ni des clous ne doivent être utilisés.
*2 Cette valeur indique la valeur minimum de capacité de dégagement requise par vis. Pour obtenir de plus amples informations concernant la capacité de dégagement maximum exigée, se référer à notre site Web d'informations techniques .
*3 La longueur de la vis est un exemple lors de l'installation de la caméra sur une surface d'installation robuste d'une épaisseur de 20 mm {25/32 pouces} ou plus.

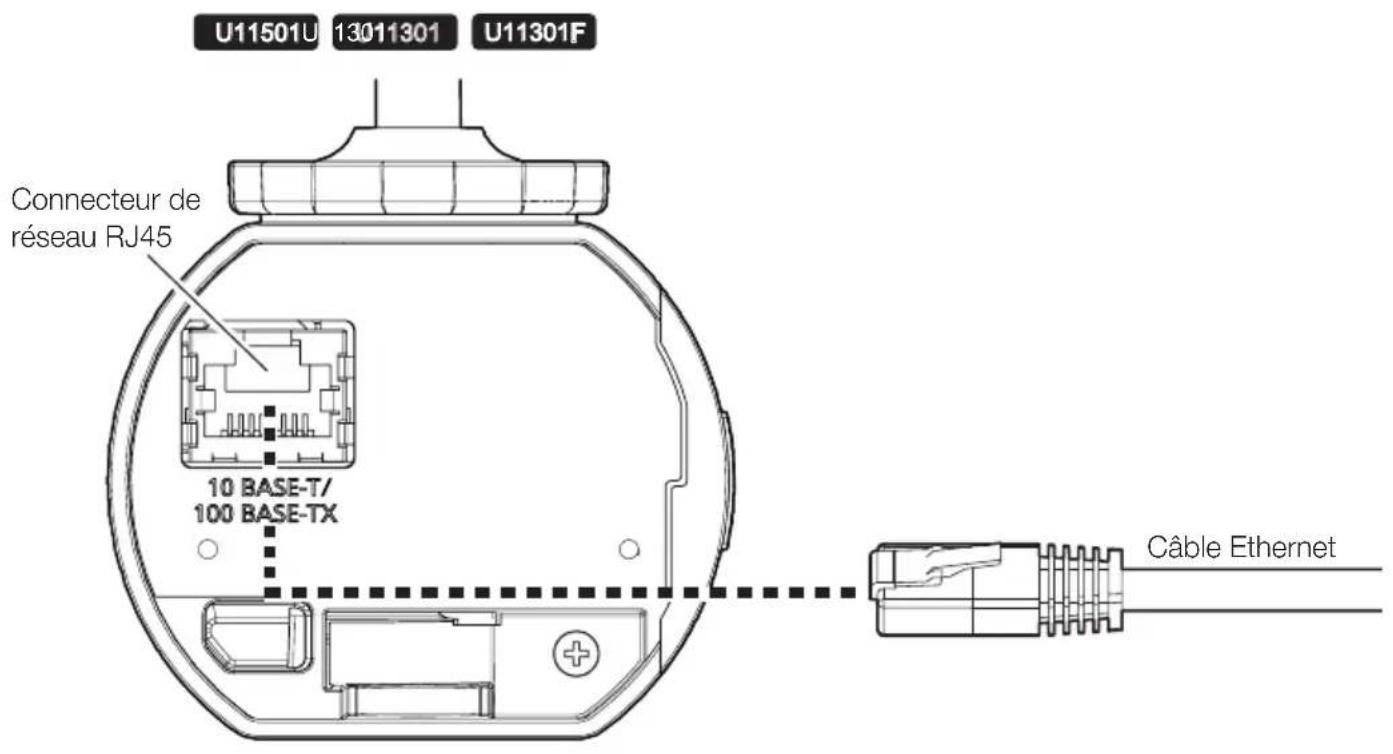

- Câble Ethernet avec fiche RJ45 (catégorie 5e ou supérieure, fils rectilignes, tous les 4 paires (8 broches), moins de 100m {328 feet})

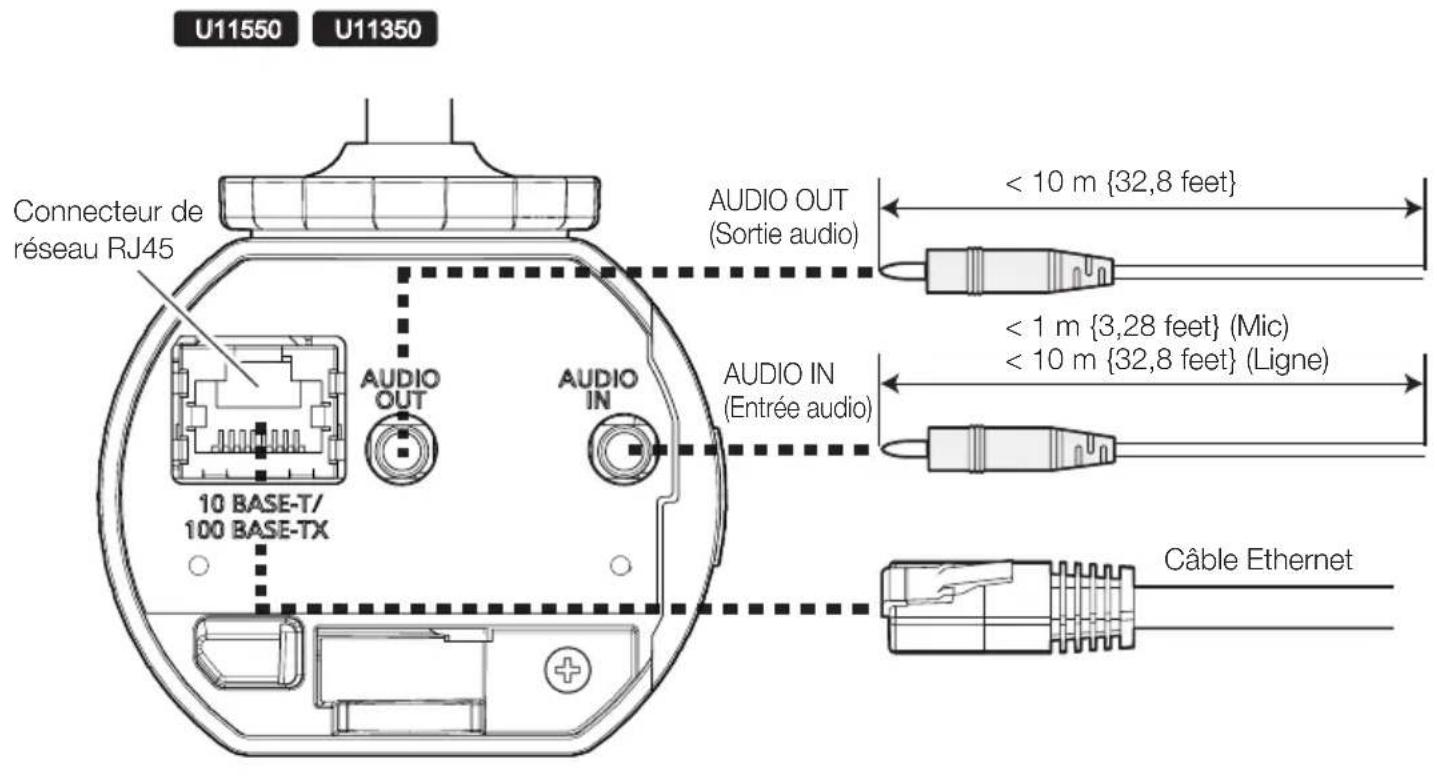

Si nécessaire, câble d'entrée son, câble de sortie au U11650 U11350
- Clé à six pans (3 mm {1/8 pouces})

Accessoires optionnels

Les dernières informations → Site Web d'informations techniques "Accessory Selector"

Dépannage

Avant de demander une réparation, consulter la section "Dépannage" du guide Web. Ensuite, confirmer la panne.

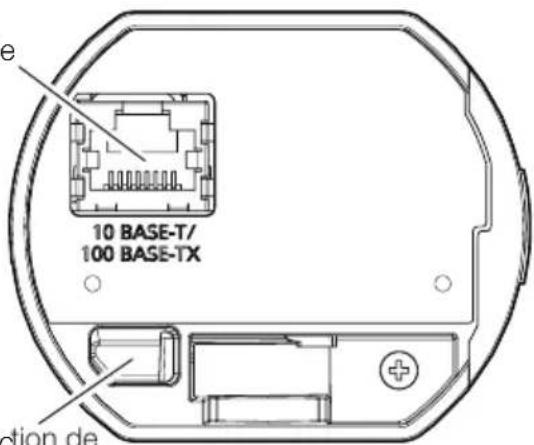

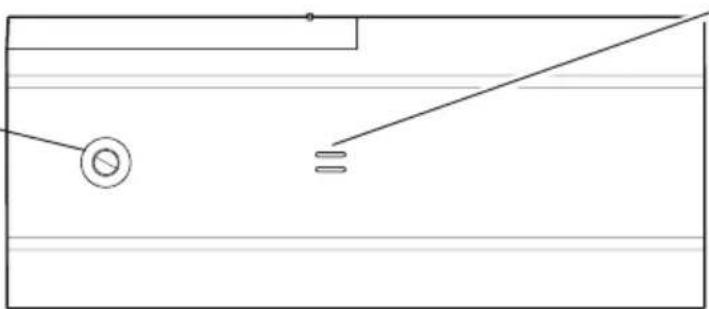

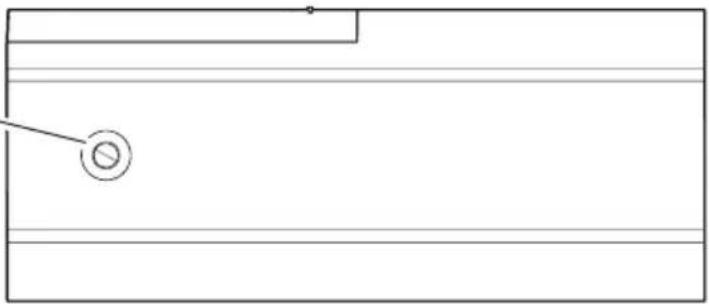

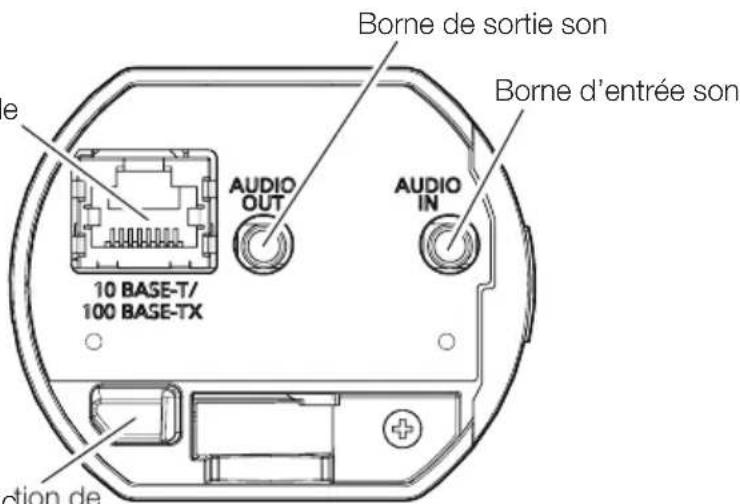

Procédure d'installation

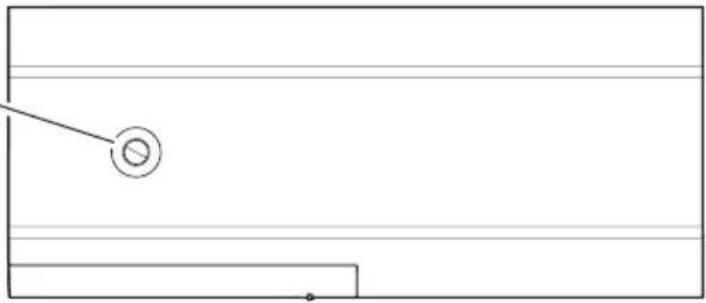

Trou de vis de fixation 1/4-20UNC (profondeur de 5,5 mm {7/32 pouces})

• Toutes les LED s'éteignent ⇒ Manuel d'instructions [Indicateurs]

S'allume

: Clignote

: S'éteint

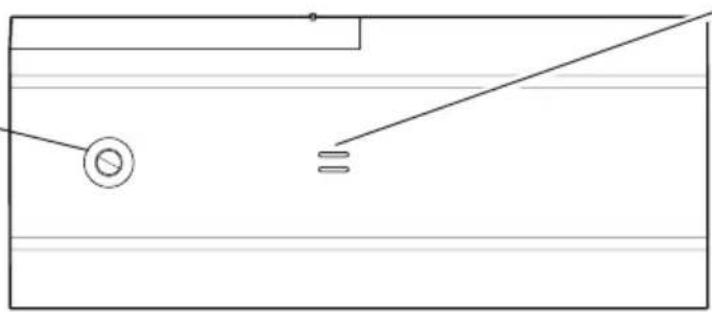

Trou de vis de fixation 1/4-20UNC (profondeur de 5,5 mm {7/32 pouces})

Connecteur de réseau RJ45

Trou d'introduction de câble de sécurité

Procédure d'installation

Trou de vis de fixation 1/4-20UNC (profondeur de 5,5 mm {7/32 pouces})

• Toutes les LED s'éteignent ⇒ Manuel d'instructions [Indicateurs]

S'allume

: Clignote

: S'éteint

Trou de vis de fixation 1/4-20UNC (profondeur de 5,5 mm {7/32 pouces})

Connecteur de réseau RJ45

Trou d'introduction de câble de sécurité

Procédure d'installation

Trou de vis de fixation 1/4-20UNC (profondeur de 5,5 mm {7/32 pouces})

- Toutes les LED s'éteignent ⇒ Manuel d'instructions [Indicateurs]

S'allume

: Clignote

: S'éteint

Trou de vis de fixation 1/4-20UNC (profondeur de 5,5 mm {7/32 pouces})

Connecteur de réseau RJ45

Trou d'introduction de câble de sécurité

Méthode d'installation

Pour une installation sur un mur

Pour une installation sur un plafond

Exemple d'explication pour l'installation

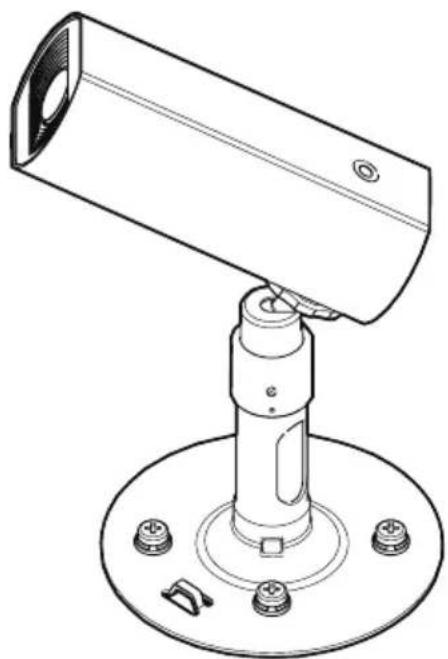

Pour une installation fixe

- Ce manuel explique comment installer ce produit au plafond à l'aide du WV-QCL102-W (platine universelle de fixation d'installation de caméra vidéo). Se référer à notre site Web d'informations techniques pour des informations sur les combinaisons avec d'autres platines de fixation d'installation.

Étape 1 Préparatifs

* Les illustrations suivantes utilisent le WV-U11550-V3 comme exemple.

■ Attachment du câble de sécurité (accessoire)

Étape 1 Préparatifs (suite)

Si nécessaire, introduction d'une carte de mémoire microSD

Étape 2

* Percez un trou au centre pour le câblage si nécessaire.

Étape 3

■Lors du câblage par le haut du plafond

- Déterminer la hauteur de montage de la caméra de sorte que la partie la plus basse de la caméra ou de la platine de fixation d'installation de caméra vidéo après l'installation soit à 2 m 80 cm {110 pouces} ou plus du sol.

Étape 4

Étape 5

Étape 6

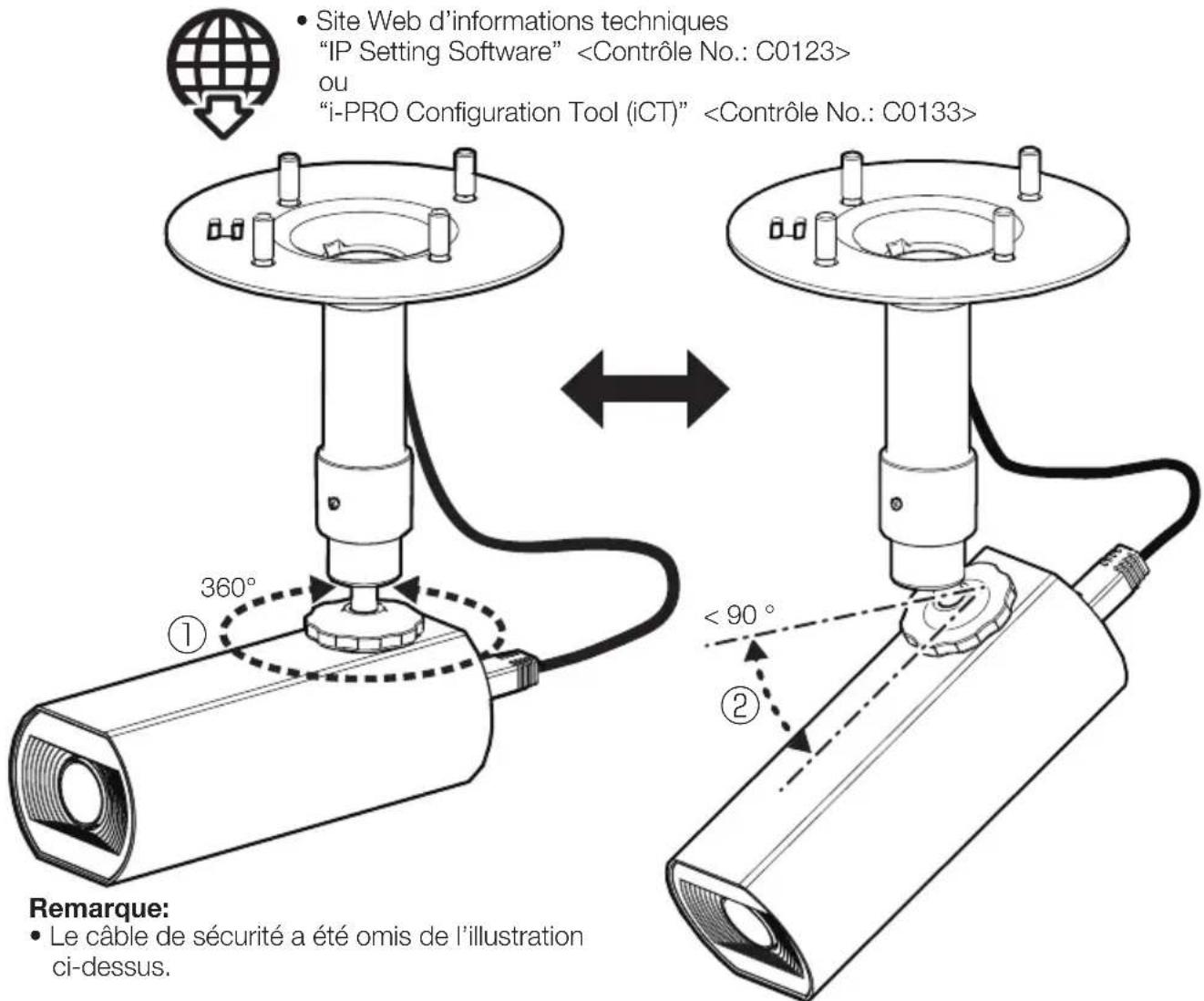

→ Mettre sous tension (PoE).

Remarque:

- Le câble de sécurité a été omis de l'illustration ci-dessus.

Étape 7

Couple de serrage recommandé:

1,97 N·m {1,45 lbf·ft}

(Maxi. 2,95 N·m {2,17 lbf·ft})

Capacité de dégagement minimum exigée:

24,5 N {5,5 lbf}
