MANUAL DE USUARIO WV-U11350-V3 i-PRO

Manual de instrucciones para la instalación incluido

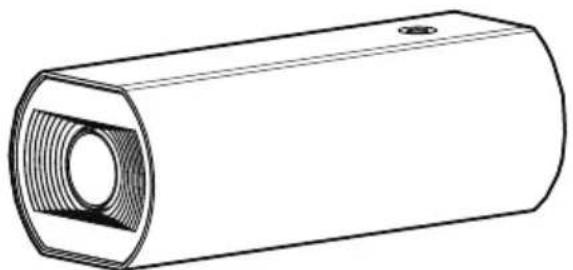

Cámara de red

Solo para uso profesional

Uso en interior

N° modelo	WV-U11550-V3
	WV-U11350-V3
	WV-U11501-V3
	WV-U11301-V3
	WV-U11301-F3

Acerca de los manuales del usuario

La documentación del producto se compone de los siguientes documentos.

• Guía de instalación (este documento): Proporciona información sobre "Precauciones", "Precauciones para la instalación" y el método de instalación.
• Guía web (consulte el enlace en el siguiente sitio web de información del producto): Incluye vídeos de instalación, funciones y métodos de funcionamiento básicos para este dispositivo.
• User manual (Inglés solamente) (consulte el enlace en el siguiente sitio web de información del producto): Esta sección describe las instrucciones de funcionamiento del software comunes a cada modelo. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

El “” usado en estos documentos debe utilizarse para buscar información en nuestro sitio web de información técnica (https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-information) y le guiará a la información correcta.

• Antes de conectar o poner en funcionamiento este aparato, lea atentamente estas instrucciones y conserve el folleto "Important Safety Instructions" para futuras consultas.
• La tarjeta de memoria microSDXC/ microSDHC/ microSD se menciona como tarjeta de memoria microSD.
• Debido a las mejoras del producto, el aspecto exterior y otras partes que se muestran en este manual pueden ser diferentes del producto real siempre y cuando no interfieran con el empleo normal.

i-PRO Co., Ltd.

Tokyo, Japan

Acerca de las notaciones y la explicación del número de modelo

U11550 : WV-U11550-V3 (5MP modelo varifocal con IA)
U11350 : WV-U11350-V3 (2MP modelo varifocal con IA)
U11501 : WV-U11501-V3 (5MP modelo varifocal sin IA)
U11301 : WV-U11301-V3 (2MP modelo varifocal sin IA)
U11301F : WV-U11301-F3 (2MP modelo de enfoque fijo sin IA)

Marcas comerciales y marcas comerciales registradas

• Los logotipos SD, microSD y microSDXC son marcas comerciales de SD-3C, LLC.
• Todas las otras marcas comerciales aquí identificadas son propiedad de sus respectivos propietarios.

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin coste alguno para éstos. El coste de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los elimina correctamente ayudará a preservar valores recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo)

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

ADVERTENCIA:

- El funcionamiento de este producto en un entorno residencial podría provocar interferencias de radio.

Precaución: Aviso:

• La fuente de alimentación de CC conectada a la cámara debe estar en el mismo edificio.
• La cámara de red está solamente preparada para una conexión a una Ethernet o red PoE sin enrutamiento a la planta exterior.
• Este producto no tiene interruptor de alimentación. Asegúrese de instalar dispositivos de desconexión como, por ejemplo, un disyuntor para apagar la alimentación principal del equipo de suministro de energía a este producto.

• Antes de conectar o de poner en funcionamiento este aparato, lea atentamente estas instrucciones.

• Este producto no es adecuado para su uso en lugares donde es probable que haya niños presentes.

• No instale este producto en lugares donde las personas comunes puedan acceder fácilmente.
• Este producto es un equipo profesional.
• Para obtener información sobre los tornillos y otras piezas necesarias para la instalación, consulte la sección correspondiente de este documento.

: Símbolo de la corriente continua

Precauciones

Para evitar daños a las personas y a la propiedad, se explica lo que es imprescindible tener en cuenta. Las declaraciones de seguridad comunes a todos los modelos de cámaras de red i-PRO se publican en el sitio web vinculado desde el código de barras bidimensional de la derecha. Asegúrese de confirmarlo todo.

No instale este producto en áreas restringidas o prohibidas.

Hacerlo puede provocar lesiones, accidentes o un mal funcionamiento debido a una caída. Compruebe las precauciones de seguridad comunes a todos los modelos en el sitio de web anterior y las precauciones de instalación en la guía de instalación.

■ Solicite el trabajo de instalación al distribuidor.

Es necesario poseer técnica y experiencia para realizar el trabajo de instalación. Si no lo hace así, pueden ocasionarse incendios, descargas eléctricas, heridas, o daños en el producto. Consúltelo sin falta al distribuidor.

■ Instale el producto con precisión y seguridad sobre una área de instalación de acuerdo con las instrucciones de instalación.

Si no sigue esta indicación, correrá peligro de heridas o accidentes.

■ Tome medidas de protección contra la caída del producto.

Si no lo hace así, puede producirse una caída que presentará peligro de heridas.

Fije bien el producto a la superficie de instalación con tornillos o anclajes. Si viene incluido un cable anticaída, asegúrese de instalarlo.

Detenga inmediatamente la operación cuando note que hay algo de este producto que no funciona bien.

Cuando salga humo del producto, se perciba algún olor a humo procedente del producto o se haya deteriorado el exterior del producto, si sigue utilizándolo correrá peligro de incendio, caídas del producto que pueden ocasionar lesiones o daños a la propiedad.

En este caso, desconecte inmediatamente la alimentación y solicite el servicio a personal de servicio cualificado.

■ Realice inspecciones periódicas.

La corrosión de las partes metálicas o de los tornillos puede ocasionar la caída del producto y el riesgo de sufrir heridas o accidentes.

Consulte a su distribuidor para las inspecciones.

Asegúrese de apagar la alimentación antes de realizar la inspección o el mantenimiento.

Precauciones para la instalación

i-PRO Co., Ltd. no se hace responsable de lesiones o daños a la propiedad que resulten de fallos derivados de una incorrecta instalación o funcionamiento que no se ajuste con esta documentación.

■ Con el fin de evitar lesiones, el producto debe ser instalado de forma segura en una superficie de instalación de acuerdo con la Guía de instalación.
- Área de instalación para este producto

Seleccione un lugar que sea apropiado como área de instalación (como pueda ser un superficie de instalación resistente) en su entorno particular.

• Asegúrese de que el lugar de instalación sea suficientemente fuerte como para sostener el producto, como pueda ser un techo de hormigón.
• Instale la cámara en la parte de los cimientos de la estructura o en un lugar que ofrezca resistencia suficiente.
• No monte el producto en una plancha de yeso ni en una sección de madera porque son demasiado débiles. Si el producto debe montarse inevitablemente en tales secciones, deberá reforzar suficientemente la sección.

Este cámara ha sido diseñado para su utilización en interiores.

Este producto no puede funcionar al aire libre. No exponga esta cámara a la luz directa del sol durante mucho tiempo y no la instale cerca de una estufa o acondicionador de aire. De lo contrario, podría producirse deformación, decoloración y mal funcionamiento. Mantenga esta cámara alejada del agua y de la humedad.

No ponga este producto en los lugares siguientes:

• Lugares en los que se empleen productos químicos como en las piscinas
• Lugares sujetos a humedad o humo grasiento como en la cocina
• Lugares que tengan un entorno especial que estén sujetos a ambientes o solventes inflamables
• Lugares donde se genere radiación, rayos X, ondas de radio potentes o campos magnéticos fuertes
• Lugares cercanos al litoral sometidos directamente a la brisa del mar, o lugares expuestos a gases corrosivos como el de las aguas termales, regiones volcánicas, etc.
• Lugares en los que la temperatura no esté dentro del margen especificado
• Lugares sujetos a vibraciones, como pueda ser en el interior de vehículos, embarcaciones o encima de líneas de producción (Este producto no está diseñado para ser empleado dentro de vehículos.)
• Lugares cerca de productos de caucho que contienen azufre (envases, patas de goma, etc.)
• Lugares en los que pueda mojarse directamente con la lluvia o agua salpicada (incluyendo la parte inferior de los aleros, etc.)
• Lugares expuestos a la humedad o al polvo
• Lugares sujetos a cambios bruscos de temperatura, tales como cerca de rejillas de escape de aires acondicionados o puertas de entrada de circulación de aire

■ Apriete de tornillos

No emplee un destornillador de impacto. El empleo de un destornillador de impacto puede causar daños en los tornillos o su apriete excesivo.

Acerca de la reflexión de la luz desde el exterior o luz IR

Podría aparecer efecto fantasma en la pantalla dependiendo del ángulo incidente de la luz externa.

- Consulte nuestro sitio web de información técnica para ver ejemplos de imágenes y medidas a tomar.

■ Tenga en cuenta la humedad

Instale este producto cuando haya poca humedad. Si se efectúa la instalación cuando está lloviendo o en condiciones de alta humedad, es posible que la humedad afecte el interior y cause neblina dentro del objetivo.

■ Protección contra rayos

Cuando se emplean cable al aire libre, se correrá el peligro de que puedan verse afectados por los rayos. En tales casos, instale un pararrayos cerca de la cámara y procure que la longitud del cable de la red entre la cámara y el pararrayos sea lo más corta posible para evitar la posibilidad de que los rayos puedan afectar a la cámara. Consulte nuestro sitio web de información técnica

■ Cuando puede ocurrir perturbación de ruido

Puede aparecer ruido en el vídeo o audio cerca de los fuertes campos eléctricos de una antena de televisión o de radio, de motores y transformadores, o de fuertes campos eléctricos/campos magnéticos de una línea eléctrica (línea de luces) de 100 V CA o más. Realice el trabajo de distribución de energía manteniéndose a 1 m de distancia o realice el trabajo del conducto eléctrico usando tuberías de metal. (Asegúrese de conectar a tierra las tuberías de metal).

■ Etiqueta de clasificación del equipo y de indicación de la fuente de alimentación

Mire la etiqueta de identificación de la parte superior de la unidad para ver la clasificación del equipo, los valores de alimentación y demás información.

Acerca de la electricidad estática

Antes de instalar o desinstalar este producto, asegúrese de tocar un objeto metálico para descargar la electricidad estática de su cuerpo.

Especificaciones
Valores de alimentación*1: PoE (Compatible con IEEE802.3af)
Consumo de energía*1: PoE 48 V CC: 140 mA / aprox. 6,7 W (dispositivo de clase 0)
Entorno de operaciónTemperatura ambiental defuncionamiento: -10 °C a +50 °CHumedad ambiental defuncionamiento: 10 % a 90 % (sin condensación)
Entorno de almacenajeTemperatura de almacenaje: -30 °C a +60 °CHumedad de almacenaje: 10 % a 95 % (sin condensación)
Micrófono incorporado: U11501 U11301 U11301F	micrófono de condensador de electreto no direccional
Dimensiones: 59 mm (An) x 49 mm (Al) x 142 mm (Prf)(excluyendo las partes sobresalientes)
Masa:	Aprox. 290 g U11550 U11350 U11501 U11301 Aprox. 250 g U11301F
Acabado: Resina PC, blanco i-PRO

*1 Visite nuestro sitio en la web de información técnica para encontrar más información acerca de los valores de alimentación y del consumo de energía.

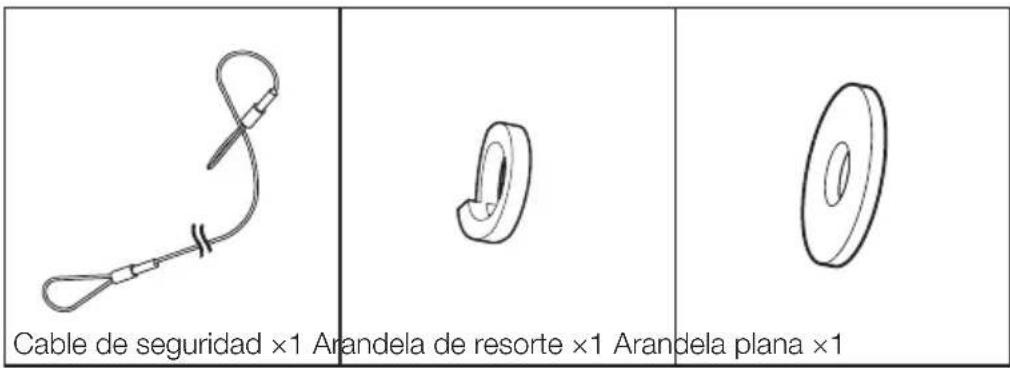

Accesorios estándar

Important Safety Instructions ....1 pieza

Cable de seguridad ×1 Arandela de resorte ×1 Arandela plana ×1

Otros artículos que son necesarios (no incluidos)

● Tornillos de montaje

Método de instalación Tornillo recomendado	^1	Resistencia mínima al tiro hacia fuera ^2
Al montar mediante la WV-QCL102-WMénsula de montaje: aprox. 240 gCámara: aprox. 290 g	M6 × 16 mm ^*3 × 4 piezas	562 N
Tornillo necesario para fijar el cable de seguridad M4	x 16 mm ^* ^3 x 1 pieza	24,5 N

*1 Seleccione unos tornillos que sean adecuados para el material del lugar donde se proponga montar la cámara. En este caso, no deberán emplearse tornillos ni clavos para madera.
*2 Este valor indica el valor mínimo requerido de resistencia al tiro hacia fuera por tornillo. Para encontrar información sobre la resistencia mínima al tiro hacia fuera, visite nuestro sitio web de información técnica .
*3 La longitud del tornillo es un ejemplo cuando se instala la cámara sobre una superficie de instalación sólida con un grosor de 20 mm o más.
- Cable de Ethernet con clavija RJ45 (categoría 5e o mejor, recto, todos los 4 pares (8 clavijas), menos de 100 m)
- Cable de entrada de audio, cable de salida de audio según sea necesario U11550 U11350 - Llave hexagonal (3 mm)

Accesorios opcionales

La información más reciente → Sitio web de información técnica "Accessory Selector"

Solución de problemas

Antes de solicitar el servicio, consulte "Solución de problemas" en la Guía web. A continuación, confirme el problema.

Procedimiento de instalación

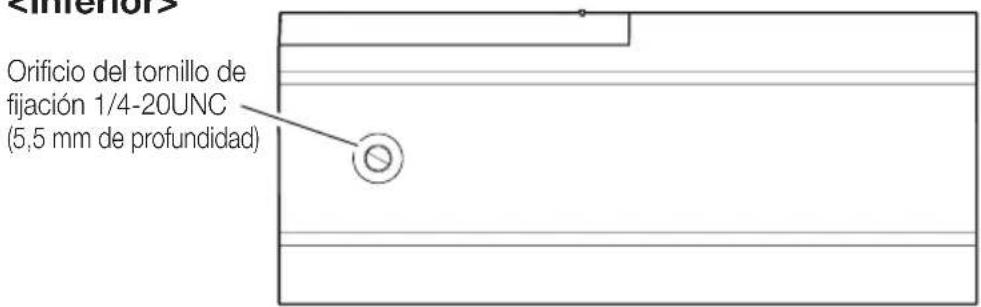

Orificio del tornillo de fijación 1/4-20UNC (5,5 mm de profundidad)

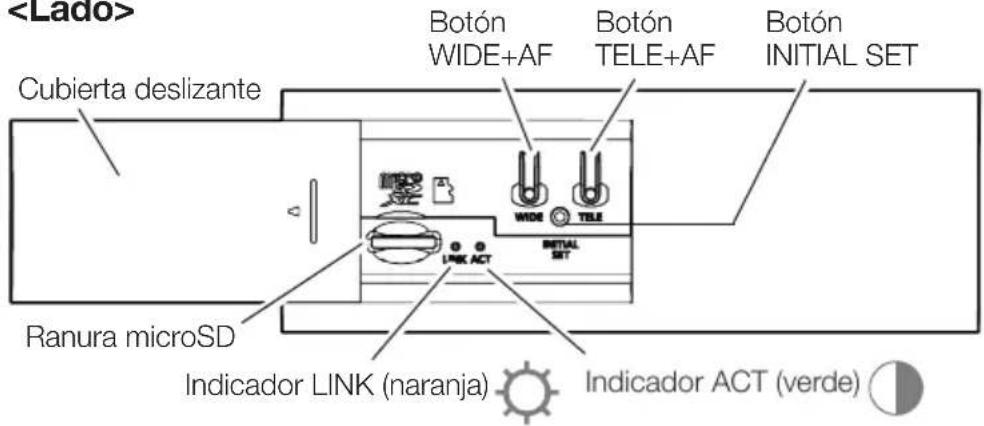

Cubierta deslizante Botón WIDE+AF Botón TELE+AF Botón INITIAL SET Ranura microSD Indicador LINK (naranja) Indicador ACT (verde)

• Todos los LED se apagan User manual [Indicator]

: Se enciende

: Parpadea

: Se apaga

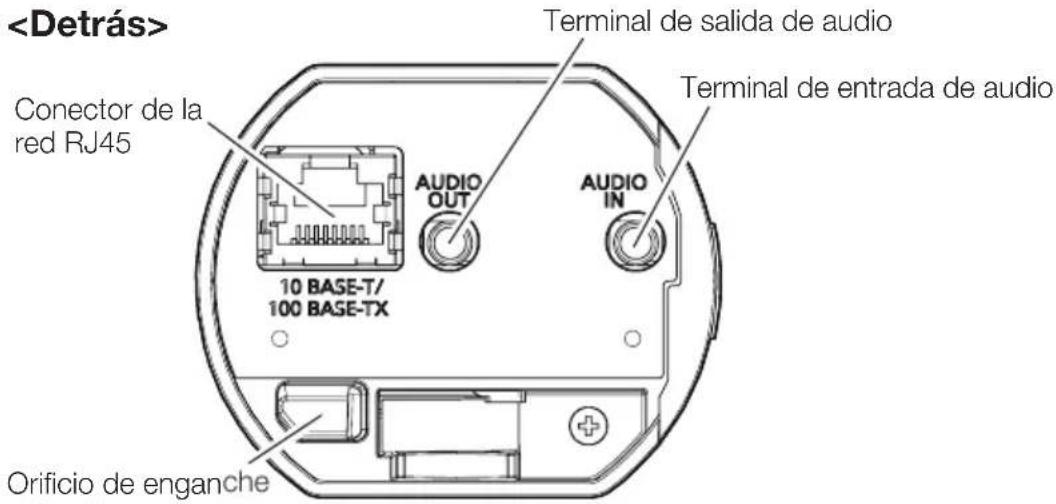

Orificio del tornillo de fijación 1/4-20UNC (5,5 mm de profundidad)

Conector de la red RJ45 10 BASE-T/ 100 BASE-TX AUDIO OUT Terminal de salida de audio Terminal de entrada de audio AUDIO IN Orificio de enganche

Procedimiento de instalación

Orificio del tornillo de fijación 1/4-20UNC (5,5 mm de profundidad)

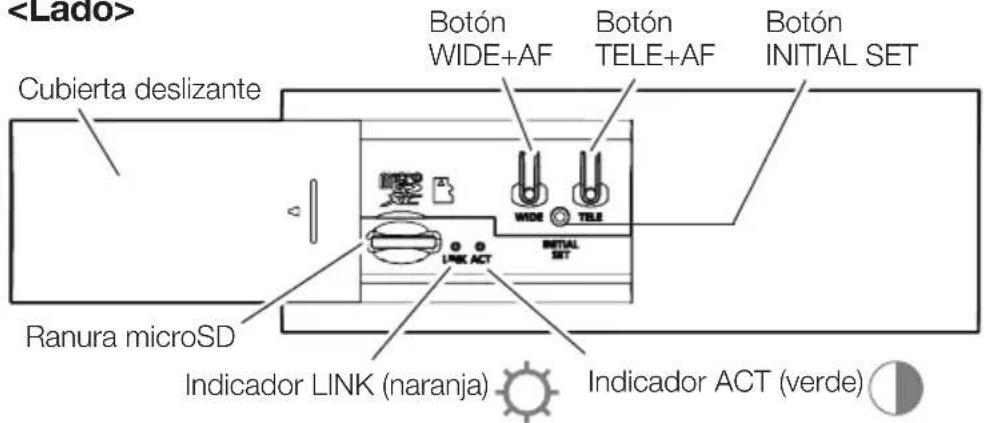

Cubierta deslizante Botón WIDE+AF Botón TELE+AF Botón INITIAL SET Ranura microSD Indicador LINK (naranja) Indicador ACT (verde)

• Todos los LED se apagan User manual [Indicator]

: Se enciende

: Parpadea

: Se apaga

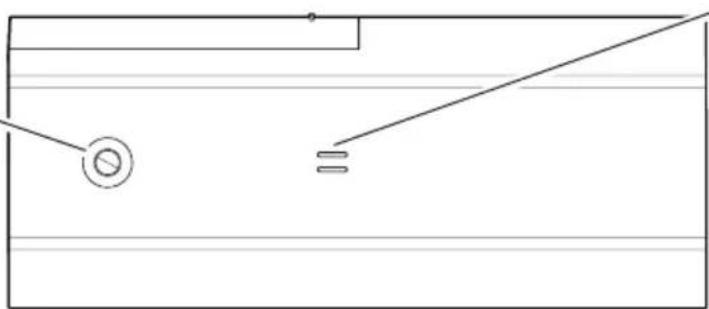

Orificio del tornillo de fijación 1/4-20UNC (5,5 mm de profundidad)

Orificio del micrófono incorporado

Conector de la red RJ45 10 BASE-T/ 100 BASE-TX Orificio de enganche

Orificio de enganche del cable

Procedimiento de instalación

Orificio del tornillo de fijación 1/4-20UNC (5,5 mm de profundidad)

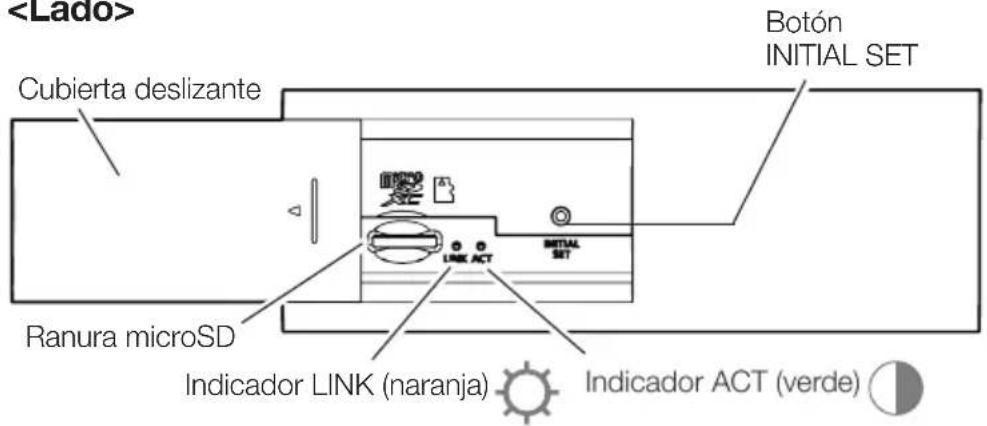

Cubierta deslizante Botón INITIAL SET Ranura microSD Indicador LINK (naranja) Indicador ACT (verde)

- Todos los LED se apagan User manual [Indicator]

: Se enciende

: Parpadea

: Se apaga

Orificio del tornillo de fijación 1/4-20UNC (5,5 mm de profundidad)

Orificio del micrófono incorporado

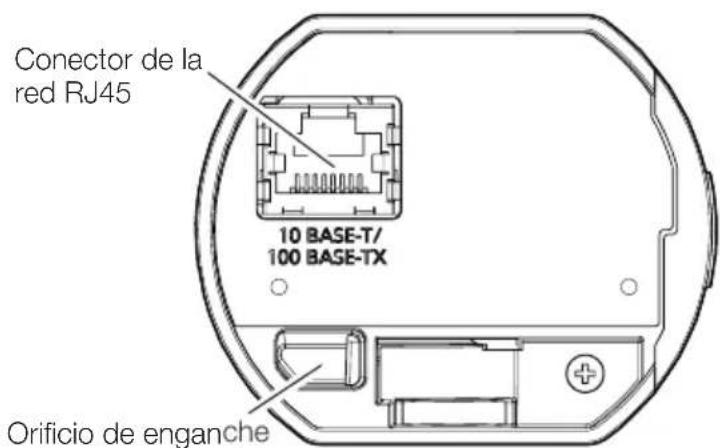

Conector de la red RJ45 10 BASE-T/ 100 BASE-TX Orificio de enganche

Orificio de enganche del cable

Método de instalación

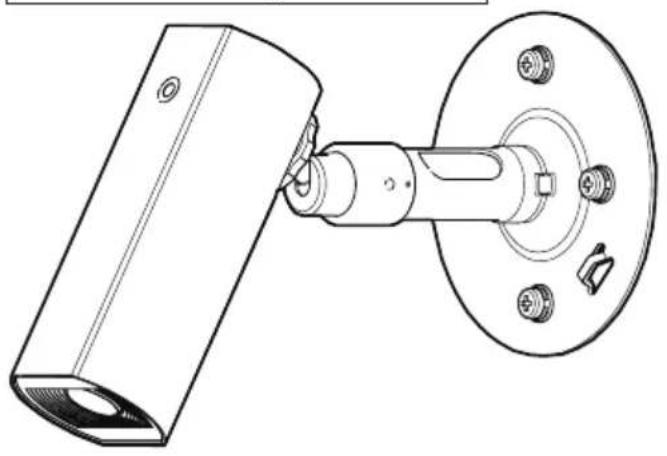

Para instalaciones en una pared

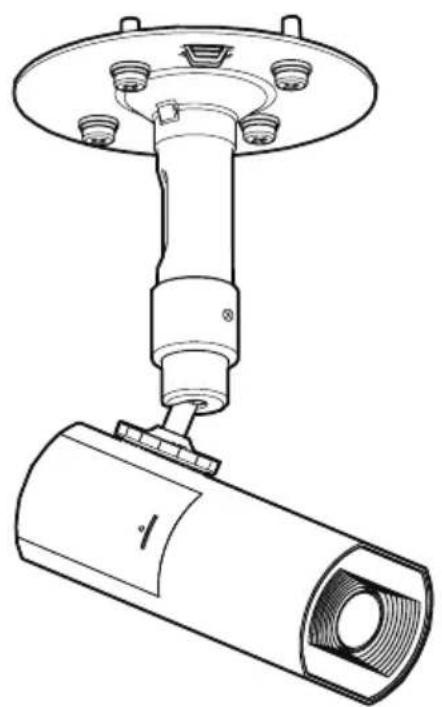

Para instalaciones en un techo

Ejemplo de explicación para la instalación

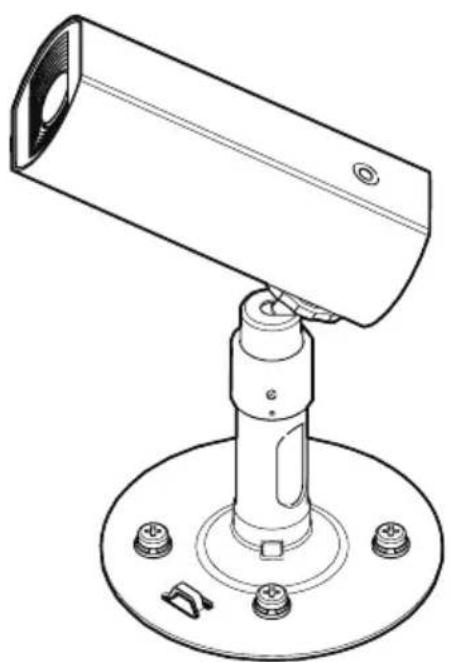

Para instalaciones fijas

- Este manual explica cómo instalar este producto en el techo usando la WV-QCL102-W (ménsula de montaje de la cámara universal). Consulte nuestro sitio web de información técnica para obtener información sobre combinaciones con otras ménsulas de montaje.

Paso 1 | Preparativos

* Las siguientes ilustraciones usan la WV-U11550-V3 como ejemplo.

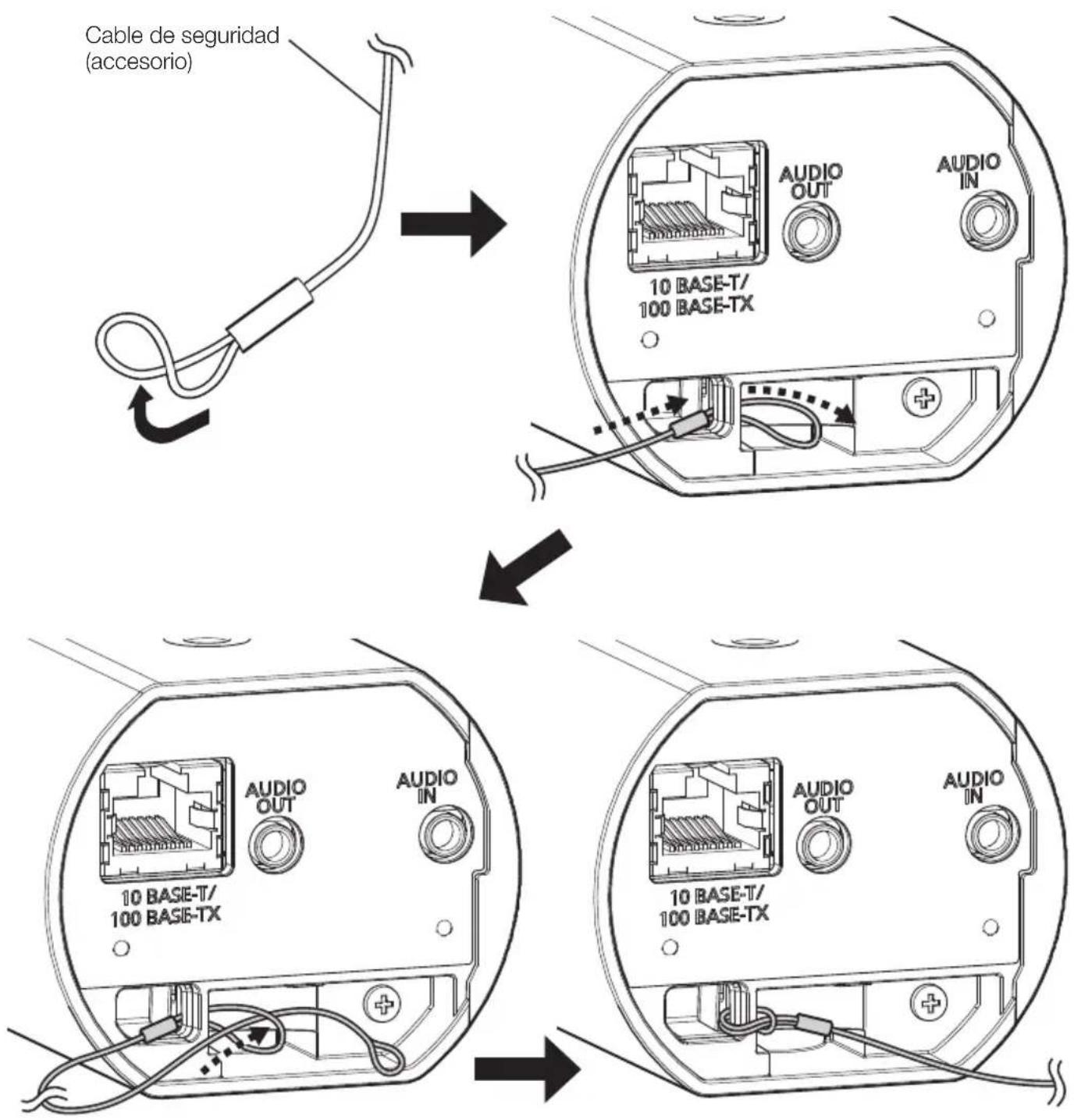

Fije el cable de seguridad (accesorio).

Cable de seguridad (accesorio) AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX

Paso 1

Preparativos (continuación)

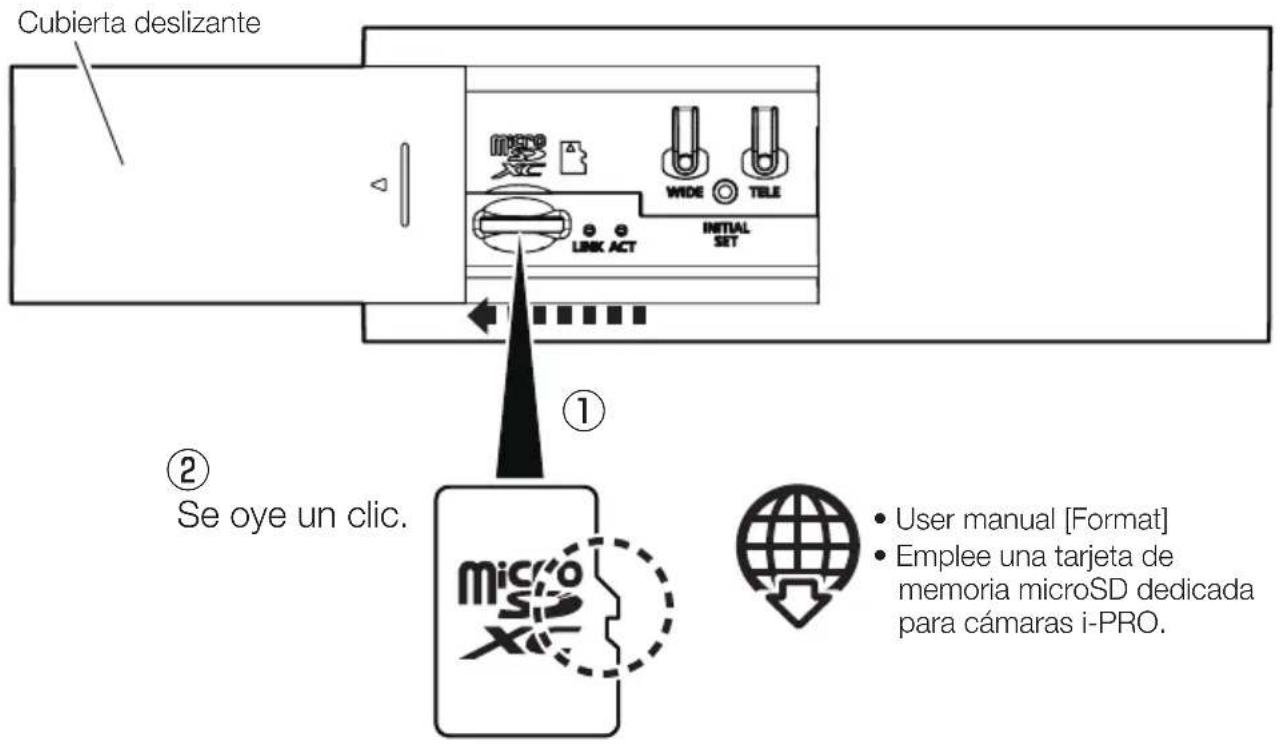

Si es necesario, inserte una tarjeta de memoria microSD

Cubierta deslizante ① Se oye un clic. ② User manual [Format] Emplee una tarjeta de memoria microSD dedicada para cámaras i-PRO.

Paso 2

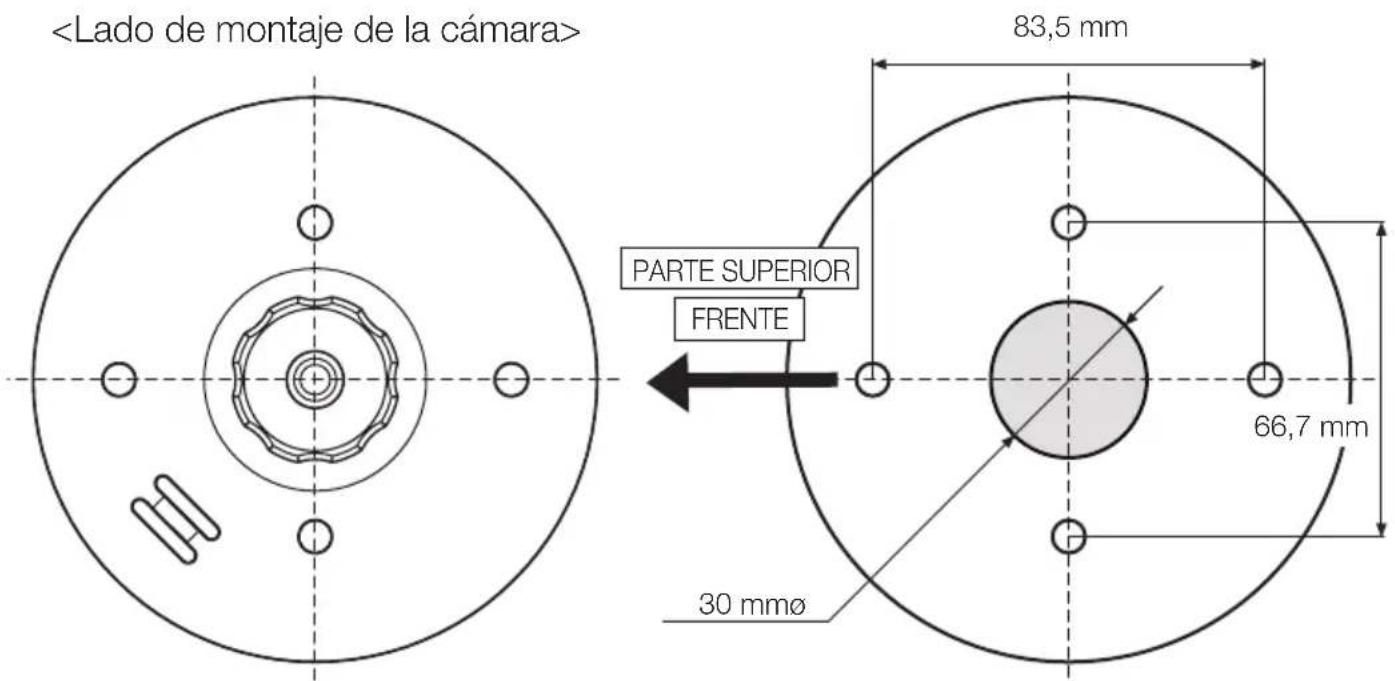

83,5 mm PARTE SUPERIOR FRENTE 66,7 mm 30 mmø

* Taladre un orificio en el centro para el cableado si es necesario.

Paso 3

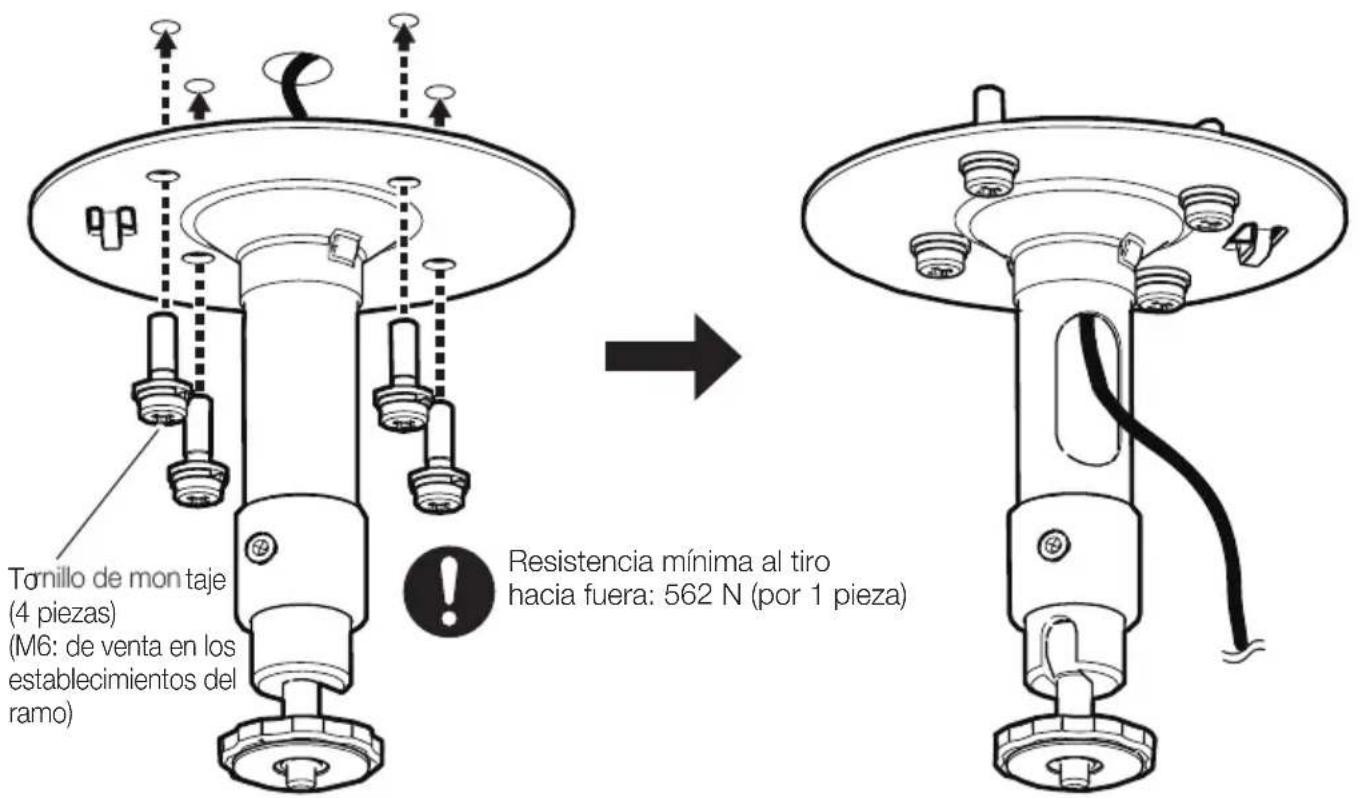

Al cablear desde el espacio sobre el techo

Tornillo de montaje (4 piezas) (M6: de venta en los establecimientos del ramo) Resistencia mínima al tiro hacia fuera: 562 N (por 1 pieza)

- Determine la altura de montaje de la cámara de modo que la parte más baja de la cámara o la ménsula de montaje de la cámara después de la instalación estén a 2 m 80 cm o más del suelo.

Paso 4

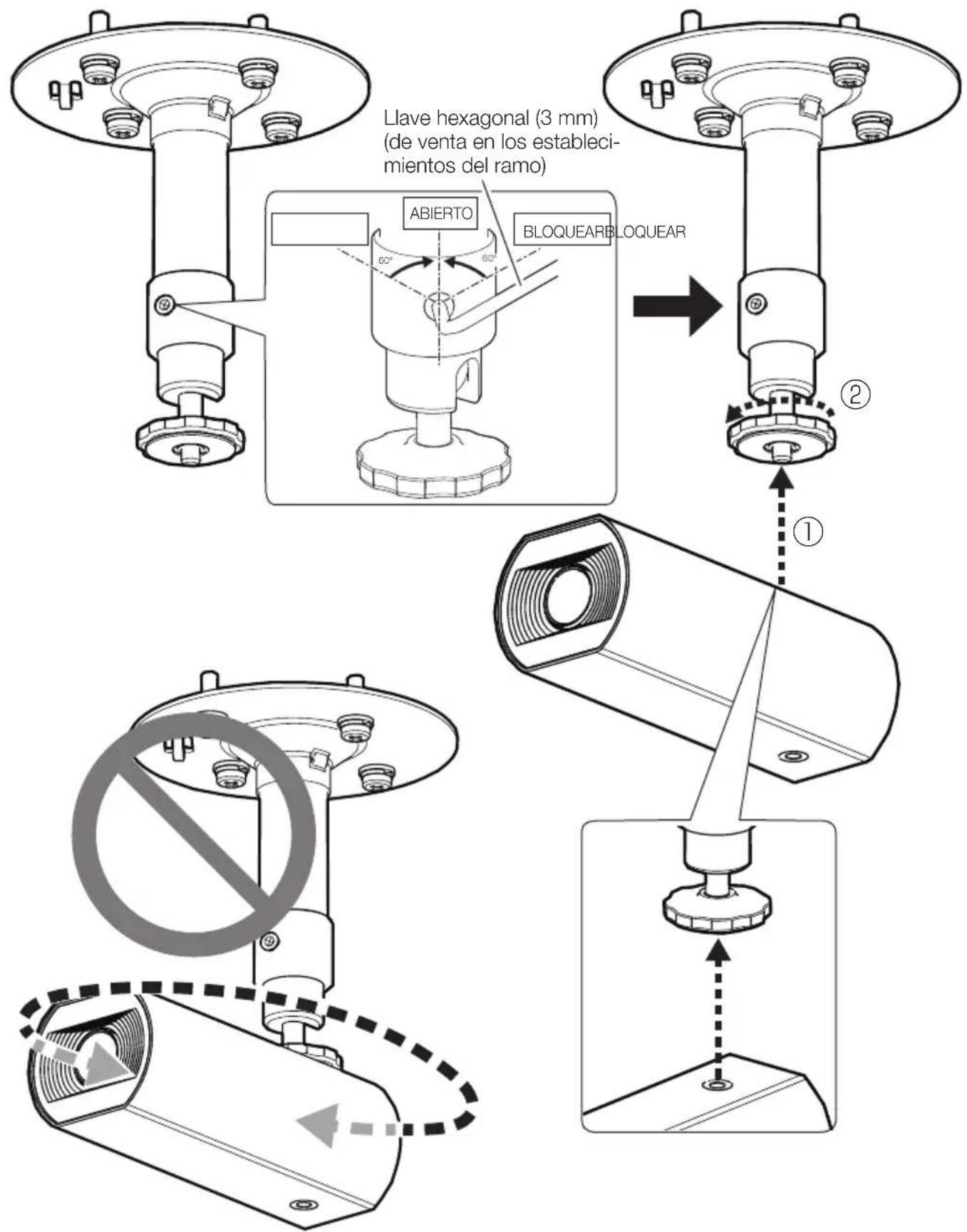

Llave hexagonal (3 mm) (de venta en los estableci- mientos del ramo) ABIERTO BLOQUEAR BLOQUEAR ② ①

Paso 5

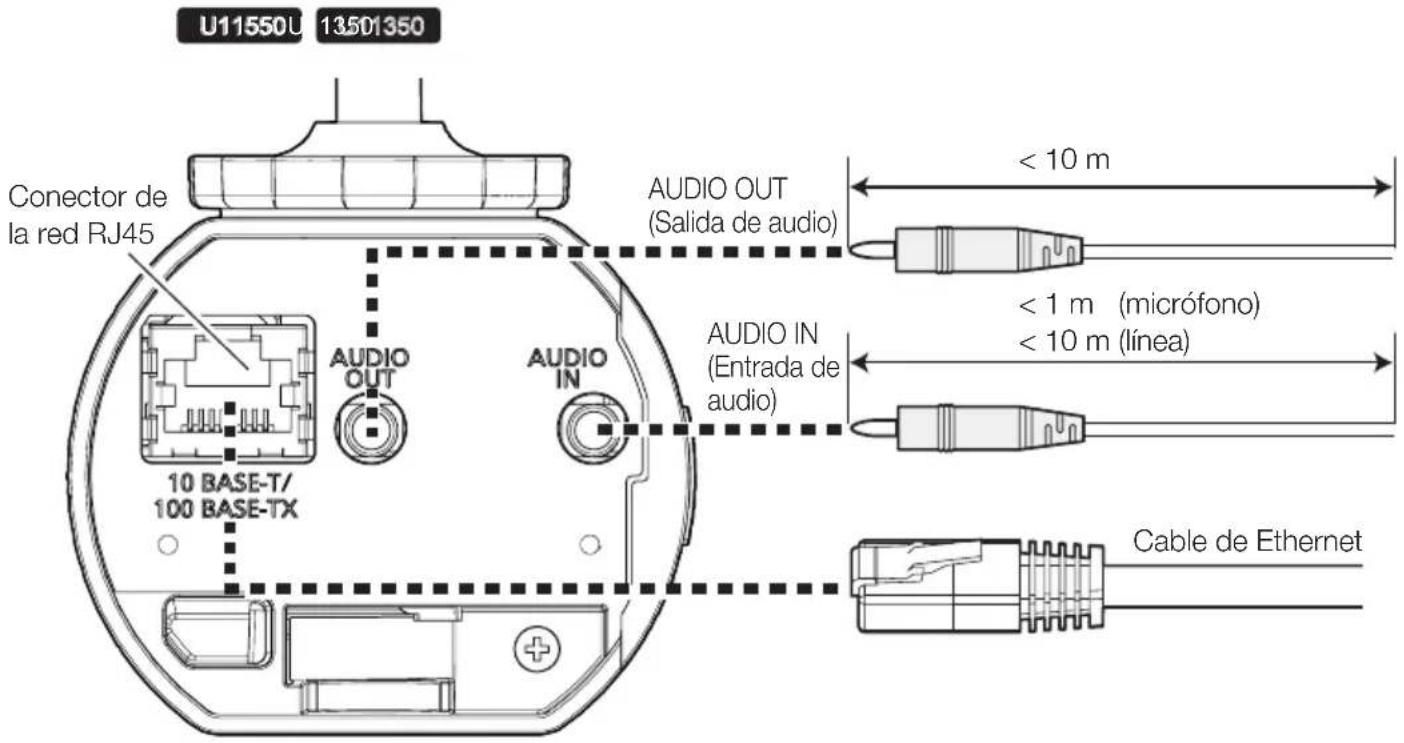

U11550U 1350/1350 Conector de la red RJ45 AUDIO OUT (Salida de audio) 10 BASE-T/ 100 BASE-TX AUDIO IN (Entrada de audio) AUDIO OUT Cable de Ethernet < 10 m < 1 m (micrófono) < 10 m (línea)

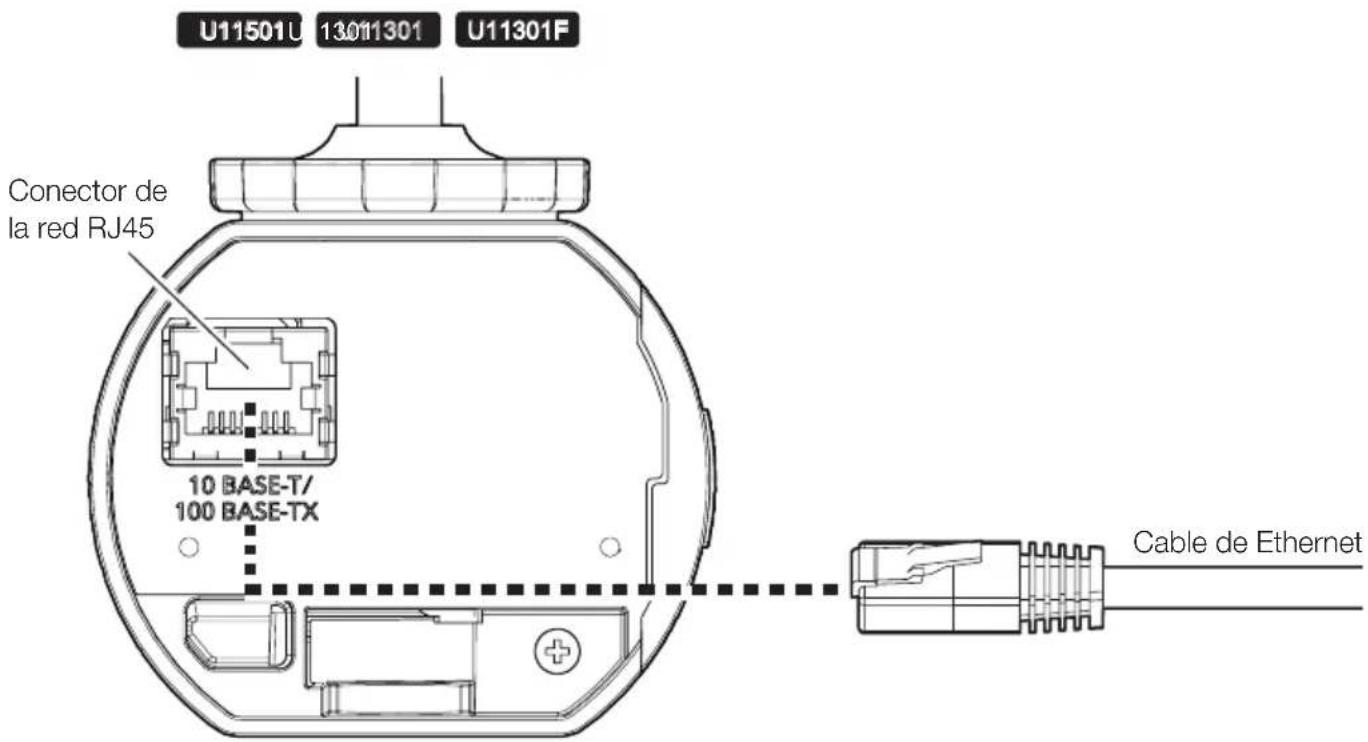

U11501U 13011301 U11301F Conector de la red RJ45 10 BASE-T/ 100 BASE-TX Cable de Ethernet

Paso 6

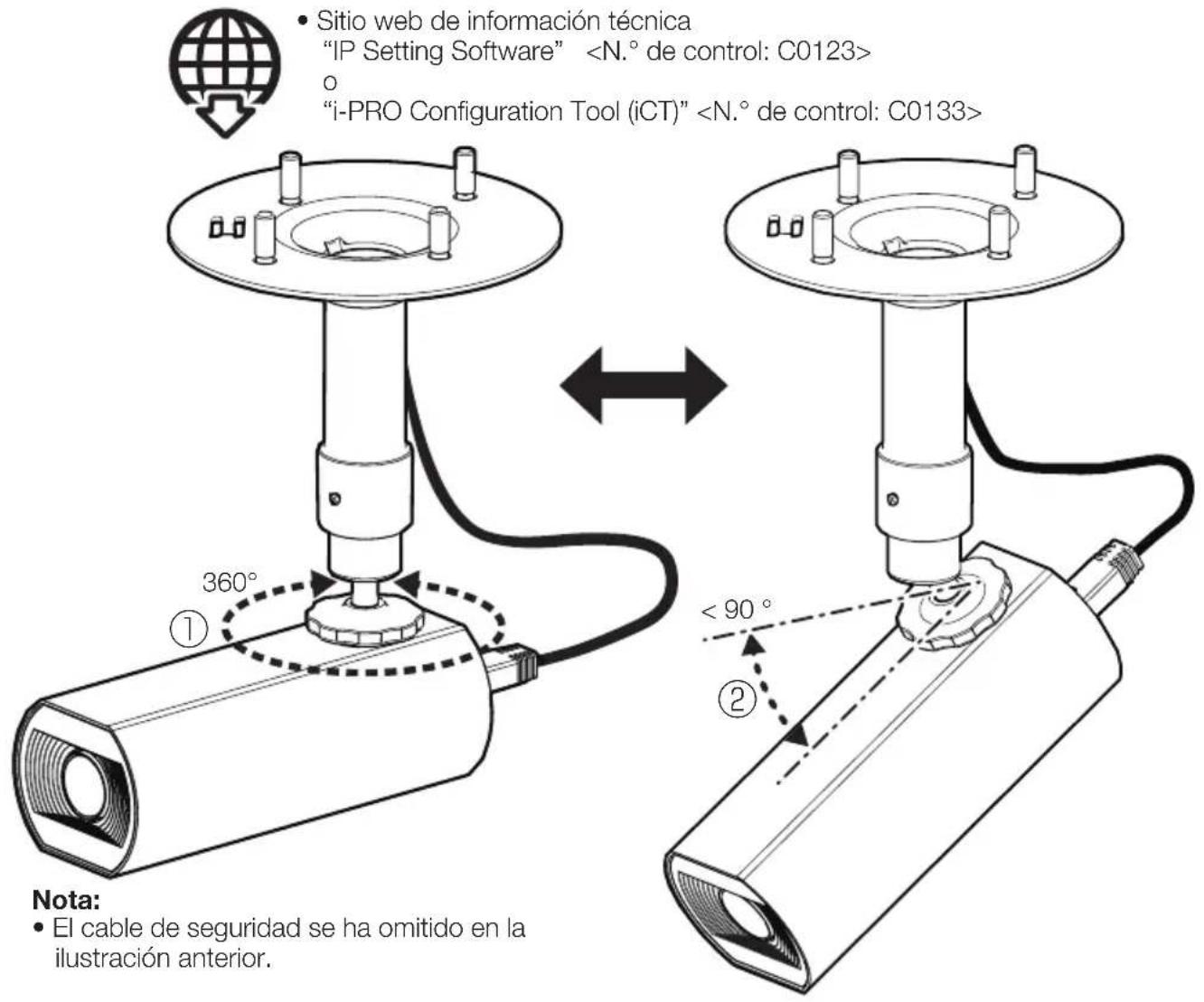

→ Conecte la alimentación (PoE).

Sito web de información técnica "IP Setting Software" o "i-PRO Configuration Tool (iCT)" 360° Nota: • El cable de seguridad se ha omitido en la ilustración anterior. < 90° ① ②

Paso 7

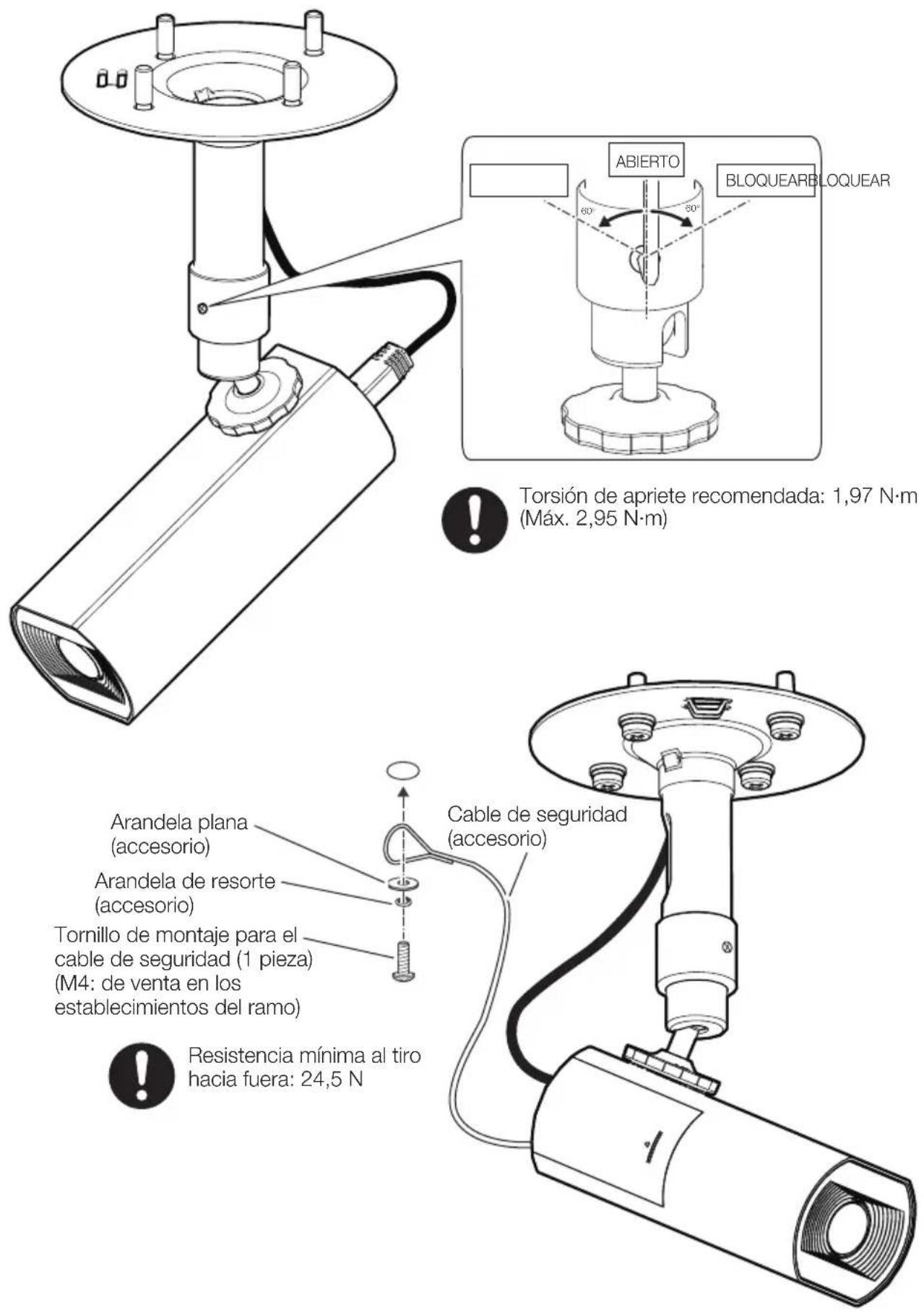

Torsión de apriete recomendada: 1,97 N·m (Máx. 2,95 N·m) ABIERTO BLOQUEARBLOQUEAR Arandela plana (accesorio) Arandela de resorte (accesorio) Tornillo de montaje para el cable de seguridad (1 pieza) (M4: de venta en los establecimientos del ramo) Cable de seguridad (accesorio) Resistencia mínima al tiro hacia fuera: 24,5 N
