BEDIENUNGSANLEITUNG WV-U11350-V3 i-PRO

Beiliegende Einbauanleitung

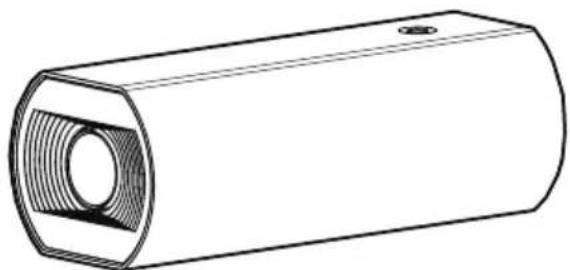

Netzwerkkamera

Nur für die professionelle Anwendung

Verwendung im Innenbereich

Modell-Nr. WV-U11550-V3

WV-U11350-V3

WV-U11501-V3

WV-U11301-V3

WV-U11301-F3

Die Produktdokumentation besteht aus den folgenden Dokumenten.

• Installationshandbuch (vorliegendes Dokument): Bietet die Informationen zu den "Vorsichtsmaßnahmen", "Vorsichtsmaßnahmen zur Installation" und dem Montageverfahren.
• Web-Anleitung (siehe den Link auf der folgenden Produktinformations-Website): Enthält Installationsvideos, Grundfunktionen und grundlegende Betriebsmethoden für dieses Gerät.
• User manual (Nur Englisch) (siehe den Link auf der folgenden Produktinformations-Webseite): In diesem Abschnitt werden die Software-Bedienungsanweisungen beschrieben, die für alle Modelle gelten. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

Die in diesen Dokumenten verwendete "" kann zur Suche auf unserer Website für technische Informationen (https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-information) verwendet werden und leitet Sie zu den richtigen Informationen weiter.

• Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und speichern Sie das Merkblatt "Important Safety Instructions" zur späteren Verwendung.
  • Die microSDXC/ microSDHC/ microSD-Speicherkarte sind unter dem Begriff microSD-Speicherkarte zusammengefasst.
• Die Abbildungen in diesem Handbuch, die das äußere Aussehen und Teile des Geräts zeigen, können aufgrund laufender Verbesserungen geringfügig vom tatsächlichen Produkt abweichen.

i-PRO Co., Ltd.

Tokyo, Japan

Anmerkungen und Modellnummer-Erklärung

U11550 : WV-U11550-V3 (5MP KI-Variobjektiv-Modell)
U11350 : WV-U11350-V3 (2MP KI-Variobjektiv-Modell)
U11501 : WV-U11501-V3 (5MP Nicht-KI-Variobjektiv-Modell)
U11301 : WV-U11301-V3 (2MP Nicht-KI-Variobjektiv-Modell)
U11301F : WV-U11301-F3 (2MP Nicht-KI-Modell mit fester Brennweite)

Warenzeichen und eingetragene Warenzeichen

• Die SD-, microSD- und microSDXC-Logos sind Warenzeichen von SD-3C, LLC.
- Andere in dieser Bedienungsanleitung enthaltene Warenzeichen sind Warenzeichen des jeweiligen Eigentümers.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen, insbesondere beim Umgang mit lithiumhaltigen Batterien, auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten)

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

WARNUNG:

- Der Betrieb dieses Produkts in einem Wohngebiet kann Funkstörungen verursachen.

Vorsicht: Hinweis:

• Die Gleichstromversorgung für dieses Gerät muss aus demselben Gebäude stammen.
- Die Netzwerkkamera ist für den Anschluss an ein Ethernet- bzw. PoE-Netzwerk bestimmt und darf nicht nach außen geroutet werden.
- Dieses Produkt besitzt keinen Netzschalter. Installieren Sie daher Trennvorrichtungen wie einen Schutzschalter, um die Hauptleistung der Stromversorgungsanlagen zu diesem Produkt unterbrechen zu können.
- Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch.

• Dieses Produkt ist nicht zur Verwendung an Orten geeignet, an denen wahrscheinlich Kinder anwesend sind.
• Stellen Sie dieses Produkt nicht an Orten auf, die von gewöhnlichen Personen leicht zu erreichen sind.
• Dieses Produkt ist ein professionelles Gerät.
• Informationen zu den erforderlichen Schrauben und anderen Teilen für den Einbau finden Sie im entsprechenden Abschnitt dieses Dokuments.

: Gleichstromsymbol

Vorsichtsmaßnahmen

Um Personen- und Sachschäden zu vermeiden, wird darin erklärt, was unbedingt zu beachten ist. Die Sicherheitshinweise, die für alle Netzwerkkameramodelle von i-PRO gelten, finden Sie auf der Website, die über den zweidimensionalen Barcode auf der rechten Seite verlinkt ist. Bitte achten Sie darauf, sie zu konsultieren.

■ Installieren Sie dieses Produkt nicht in einer eingeschränkten oder verbotenen Umgebung.

Bei Nichtbeachtung kann es zu Verletzungen, Unfällen oder Fehlfunktionen aufgrund von Herunterfallen kommen.

Bitte beachten Sie die für alle Modelle geltenden Sicherheitshinweise auf der oben genannten Website sowie die Installationshinweise in der Installationsanleitung.

■ Zur Installation an einen Fachhändler wenden.

Installationsarbeiten erfordern Fachkenntnisse und Erfahrung. Andernfalls besteht die Gefahr von Brand, elektrischem Schlag, Verletzungen oder Schäden an diesem Produkt. Unbedingt einen Fachhändler konsultieren.

■ Installieren Sie das Produkt ordnungsgemäß und sicher an einer Installationsbereich entsprechend den Installationsanleitungen.

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder Unfällen.

■ Treffen Sie Maßnahmen zum Schutz vor dem Herunterfallen des Produkts.

Andernfalls besteht die Gefahr des Herunterfallens, was zu Verletzungen führen kann.

Befestigen Sie das Produkt mit Schrauben oder Dübeln sicher an der Installationsfläche. Wenn der Fallschutzdraht im Lieferumfang enthalten ist, installieren Sie ihn unbedingt.

■ Bei Störungen des Produkts den Betrieb sofort einstellen.

Wird das Produkt weiter betrieben, wenn Rauch oder Rauchgeruch austritt oder das Äußere beschädigt ist, kann es zu Brand oder zum Herunterfallen des Produkts kommen, was Verletzungen, Unfälle oder Schäden am Eigentum zur Folge haben kann.

In diesem Fall sofort die Stromversorgung ausschalten und das Gerät von einem qualifizierten Kunden-diensttechniker warten lassen.

■ Führen Sie regelmäßige Inspektionen durch.

Bei Verwendung von rostigen Metallteilen oder Schrauben kann das Produkt herunterfallen und dabei Verletzungen oder Unfälle verursachen.

Kontrollen durch Fachhändler durchführen lassen.

Schalten Sie vor der Inspektion oder Wartung unbedingt den Strom ab.

Vorsichtsmaßnahmen zur Installation

i-PRO Co., Ltd. übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden.

Das Produkt muss entsprechend dem Installationshandbuch sicher an einer Installationsfläche befestigt werden, um eine Verletzung zu vermeiden.

■ Installationsbereich für dieses Produkt

Zur Installation des Produkts eine für den vorgesehenen Einsatz geeignete Einbaufläche wählen (z.B. eine starke Installationsfläche).

• Sicherstellen, dass die Einbaustelle stark genug ist, um das Gewicht des Produkt zu tragen (z.B.eine Betondecke).
  • Die Kamera an einem Gebäudepfeiler oder sonstiger starker Bestandteil des Bauwerks installieren.
• Von der Montage des Produkt an Gipskartonplatten oder Holzteilen wird abgeraten, da diese nicht die nötige Festigkeit aufweisen. Falls die Montage des Produkts auf einer solchen Fläche unvermeidlich ist, muss die Fläche ausreichend verstärkt werden.

■ Die Kamera ist für den Einsatz in Innenräumen bestimmt.

Die Produkt ist nicht für den Einsatz im Freien bestimmt. Die Kamera nicht an Orten installieren, wo sie längere Zeit direkter Sonneneinstrahlung ausgesetzt ist, oder in der Nähe einer Heizung oder Klimaanlage. Andernfalls kann es zu Verformungen, Verfärbungen oder Störungen kommen. Die Kamera vor Wasser und Feuchtigkeit schützen.

■ Folgende Standorte sind zu vermeiden

• Orte, die chemischen Stoffen ausgesetzt sind, z.B. in der Nähe eines Schwimmbads
• Orte, wo Feuchtigkeit und ölige Dünste auftreten, z.B. eine Küche
• Orte, wo die Luft leicht entflammbare Gase oder Lösungsmittel enthält
• Orte, wo Strahlung, Röntgenstrahlen, starke elektromagnetische Wellen oder Magnetfelder erzeugt werden
• Orte in der Nähe von Küsten, die direkt der Meeresbrise ausgesetzt sind, oder Orte, die ätzenden Gasen wie zum Beispiel heißen Quellen, vulkanischen Regionen usw. ausgesetzt sind
• Orte, wo die Temperatur nicht im vorgeschriebenen Bereich liegt
• Vibration ausgesetzte Kamerastandorte, wie z.B. an Bord von Fahrzeugen oder Schiffen oder über Produktionsstraßen (Dieses Produkt ist nicht für den Betrieb an Bord eines Fahrzeugs bestimmt.)
• Orte in der Nähe von Gummiprodukten, die Schwefel enthalten (Dichtungen, Gummifüße usw.)
• Orte, an denen es direkt durch Regen oder Spritzwasser nass werden kann (beispielsweise unter der Dachrinne o. Ä.)
  • Feuchte oder staubige Orte
• Orte, die plötzlichen Temperaturschwankungen unterliegen, wie zum Beispiel in der Nähe von Luftaustrittsöffnungen von Klimaanlagen oder von Eintrittsöffnungen von Umluftsystemen

■ Festziehen der Schrauben

Keinen Schlagschrauber verwenden. Durch Schlagschrauber könnten die Schrauben beschädigt oder zu fest angezogen werden.

■ Über Lichtreflektionen von außen oder Infrarotlicht

In Abhängigkeit vom Einfallswinkel des externen Lichts kann auf dem Bildschirm ein Geisterbild erscheinen.

- Bildbeispiele und die zu ergreifenden Maßnahmen finden Sie auf unserer Website für technische Informationen .

■ Feuchtigkeit beachten

Das Produkt bei geringer Feuchtigkeit installieren. Wird die Installation im Regen oder unter sehr feuchten Bedingungen durchgeführt, kann die Innenseite durch Feuchtigkeit beeinträchtigt werden, was zu einer Beschlagbildung im Inneren des Objektivs führen kann.

Blitzschutz

Bei im Freien verlegten Kabeln besteht die Möglichkeit, dass sie Blitzschlag ausgesetzt sind. In diesem Fall einen Blitzableiter in der Nähe der Kamera anbringen, dabei sollte das Netzwerkkabel zwischen Kamera und Blitzableiter so kurz wie möglich gehalten werden, um die Wirkung des Blitzableiters zu optimieren. Siehe unsere Website für technische Informationen

■ Vermeidung von Rauschen

In der Nähe eines starken elektrischen Feldes einer TV- oder Radioantenne, eines Motors und Transformers oder eines starken elektrischen Feldes/Magnetfeldes einer Starkstromleitung (Überlandleitung) von 100 V oder mehr Wechselstrom kann ein Rauschen im Bild und Ton auftreten. Führen Sie die Arbeiten an den Stromleitungen so durch, dass sie 1 m von ihnen entfernt sind, oder führen Sie die Arbeiten an den Stromleitungen mit Metallrohren durch. (Achten Sie stets auf die Erdung der Metallrohre.)

■ Typenschild mit Typenbezeichnung und Stromversorgungsdaten

Die Typenbezeichnung und andere Informationen wie die Stromversorgung des Produkts sind auf dem Typenschild auf der Geräteoberseite angegeben.

■ Statische Elektrizität

Bevor Sie dieses Produkt installieren oder entfernen, berühren Sie unbedingt erst einen Metallgegenstand, um statische Elektrizität aus Ihrem Körper abzuleiten.

Technische Daten
Stromversorgung*1: PoE (IEEE802,3af-konform)
Leistungsaufnahme*1: PoE 48 V Gleichstrom: 140 mA / Ca. 6,7 W (Gerät der Klasse 0)
EinsatzbedingungenBetriebsumgebungstemperatur: -10 °C bis +50 °CBetriebsumgebungs-Luftfeuchtigkeit: 10 % bis 90 % (kondensationsfrei)
LagerbedingungenLagertemperatur: -30 °C bis +60 °CLagerfeuchtigkeit: 10 % bis 95 % (kondensationsfrei)
Eingebautes Mikrofon:U11501 U11301U11301F	Ungerichtetes Elektrolytkondensatormikrofon
Abmessungen: 59 mm (B) x 49 mm (H) x 142 mm (L)(ohne vorstehende Teile)
Masse:	Ca. 290 g U11550 U11350 U11501 U11301Ca. 250 g U11301F
Lackierung: PC-Harz, i-PRO Weiß

*1 Weitere Informationen über die Stromversorgung und Leistungsaufnahme finden Sie auf unserer Website für technische Informationen .

Standardzubehör

Fangdraht ×1 Federscheibe ×1 Flachscheibe ×1

Sonstige benötigte Gegenstände (nicht im Lieferumfang inbegriffen)

● Montageschrauben

Montageverfahren Empfohlene Schraube*	1	Mindestausreiß-festigkeit*2
Bei Montage mit der WV-QCL102-WMontagehalterung: Ca. 240 gKamera: Ca. 290 g	M6 × 16 mm*3 × 4 St. 562 N
Zur Befestigung des Fangdrahts erforderliche Schraube	M4 × 16 mm*3 × 1 St. 24,5 N

*1 Wählen Sie Schrauben entsprechend dem Material des Ortes, an dem die Kamera montiert werden soll. Holzschrauben oder Nägel dürfen nicht verwendet werden.
*2 Dieser Wert gibt die erforderliche Mindestausreißfestigkeit pro Schraube an. Informationen zur Mindestausreißfestigkeit finden Sie auf unserer Website für technische Informationen .
*3 Die Schraubenlänge ist ein Beispiel für die Installation der Kamera an einer robusten Installationsfläche mit einer Dicke von 20 mm oder mehr.
- Ethernetkabel mit RJ45-Stecker (Kategorie 5e oder besser, geradlinig, alle 4 Leiterpaare (8 Pins), weniger als 100 m)

• Bei Bedarf Audioeingangskabel, Audioausgangska U11550 U11350
  Sechskantschlüssel (3 mm)

Sonderzubehör

Aktuelle Informationen → Website für technische Informationen "Accessory Selector"

Fehlersuche

Bevor Sie Hilfe anfordern, siehe "Fehlersuche" in der "Web-Anleitung". Prüfen Sie anschließend das Problem.

Installationsverfahren

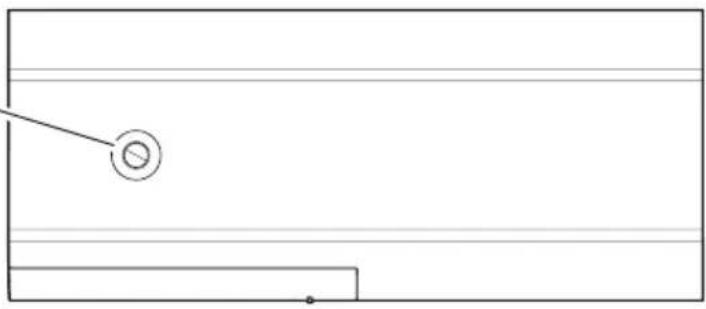

Teile und Funktionen

U11550U

13501350

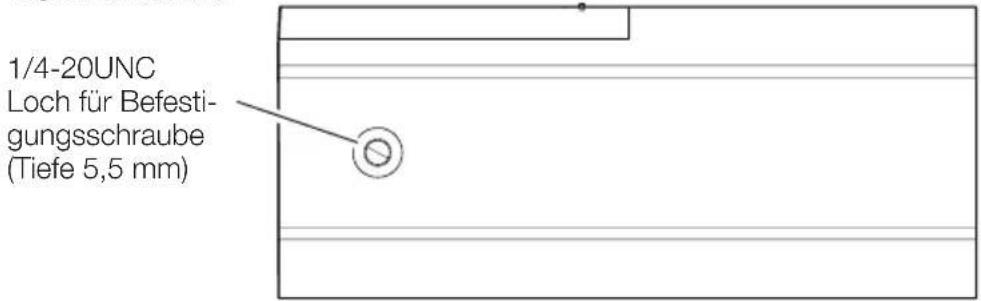

1/4-20UNC Loch für Befestigungsschraube (Tiefe 5,5 mm)

Schiebedeckel WIDE+AF- Taste TELE+AF- Taste INITIAL SET- Taste microSD-Steckplatz LINK-Anzeige (orange) ACT-Anzeige (grün)

• Alle LEDs erlöschen ⇒User manual [Indicator]

: Leuchtet

: Blinkt

: Erlischt

1/4-20UNC Loch für Befesti- gungsschraube (Tiefe 5,5 mm)

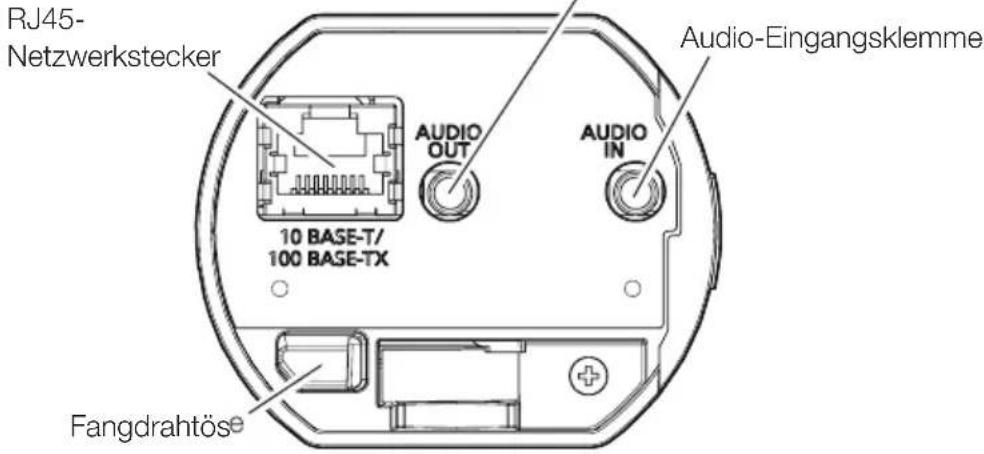

RJ45- Netzwerkstecker 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN Audio-Eingangsklemme Fangdrahtöse

Installationsverfahren

Teile und Funktionen

U11501U 13011301

1/4-20UNC Loch für Befestigungsschraube (Tiefe 5,5 mm)

Schiebedeckel WIDE+AF- Taste TELE+AF- Taste INITIAL SET- Taste microSD-Steckplatz LINK-Anzeige (orange) ACT-Anzeige (grün)

• Alle LEDs erlöschen ⇒User manual [Indicator]

: Leuchtet

: Blinkt

: Erlischt
1/4-20UNC Loch für Befestigungsschraube (Tiefe 5,5 mm)

Loch für das eingebaute Mikrofon
RJ45- Netzwerkstecker

ker 10 BASE-T/ 100 BASE-TX tös®

Installationsverfahren

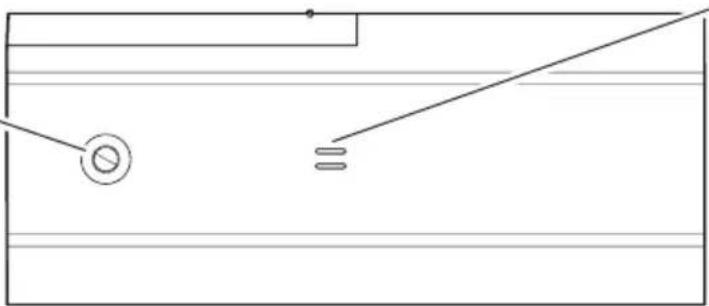

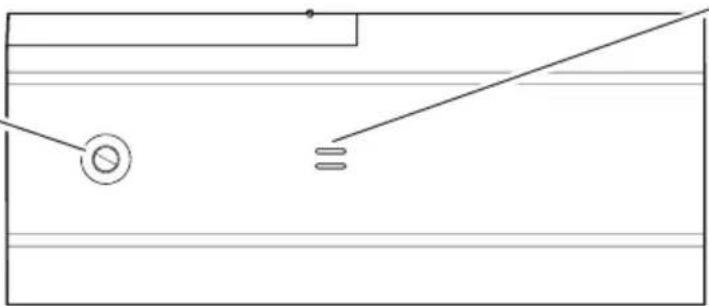

Teile und Funktionen

U11301F

1/4-20UNC Loch für Befestigungsschraube (Tiefe 5,5 mm)

Schiebedeckel initial SET- Taste microSD-Steckplatz LINK-ANzeige (orange) ACT-Anzeige (grün)

• Alle LEDs erlöschen ⇒User manual [Indicator]

: Leuchtet

: Blinkt

: Erlischt
1/4-20UNC Loch für Befestigungsschraube (Tiefe 5,5 mm)

Loch für das eingebaute Mikrofon

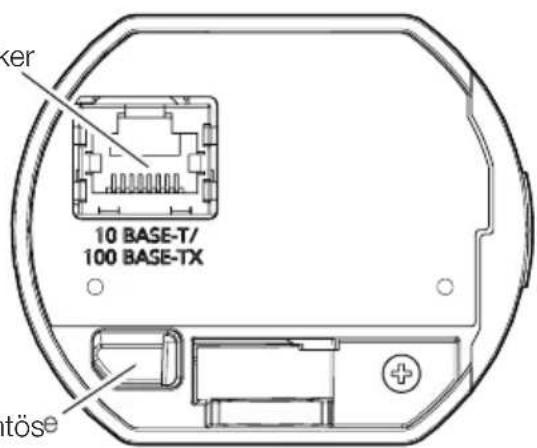

RJ45- Netzwerkstecker

ker 10 BASE-T/ 100 BASE-TX töse®

Montageverfahren

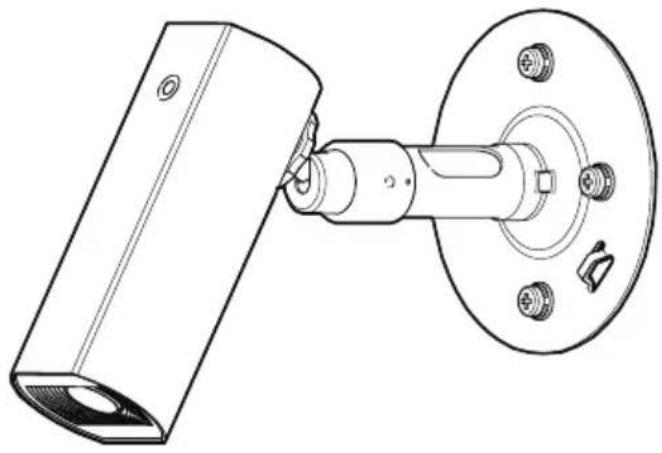

Für die Installation an einer Wand

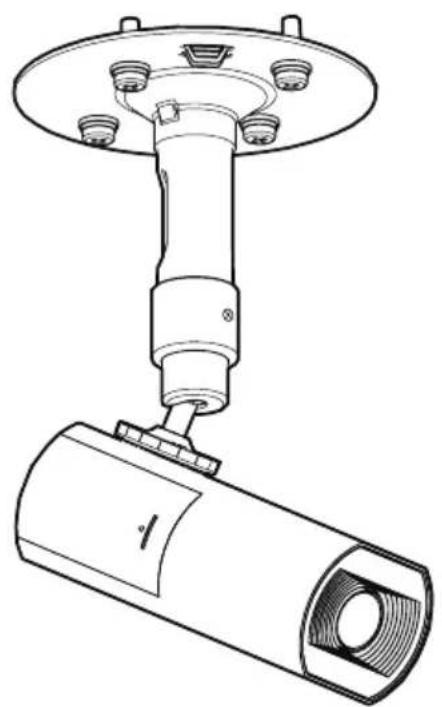

Für die Installation an einer Decke

Beispiel einer Erläuterung für die Installation

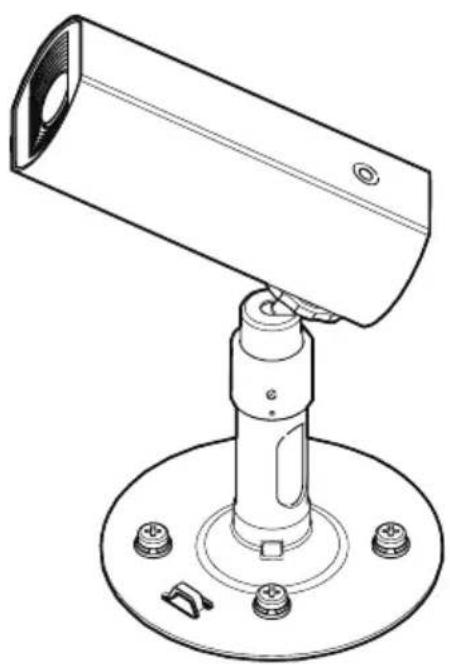

Für die stationäre Installation

- In dieser Anleitung wird beschrieben, wie Sie dieses Produkt mit der WV-QCL102-W (universellen Kamera-Montagehalterung) an der Decke installieren. Informationen zu den Kombinationen mit anderen Montagehalterungen finden Sie auf unserer Website mit technischen Informationen .

Schritt 1 Vorbereitungen

* Die folgenden Abbildungen verwenden die WV-U11550-V3 als Beispiel.

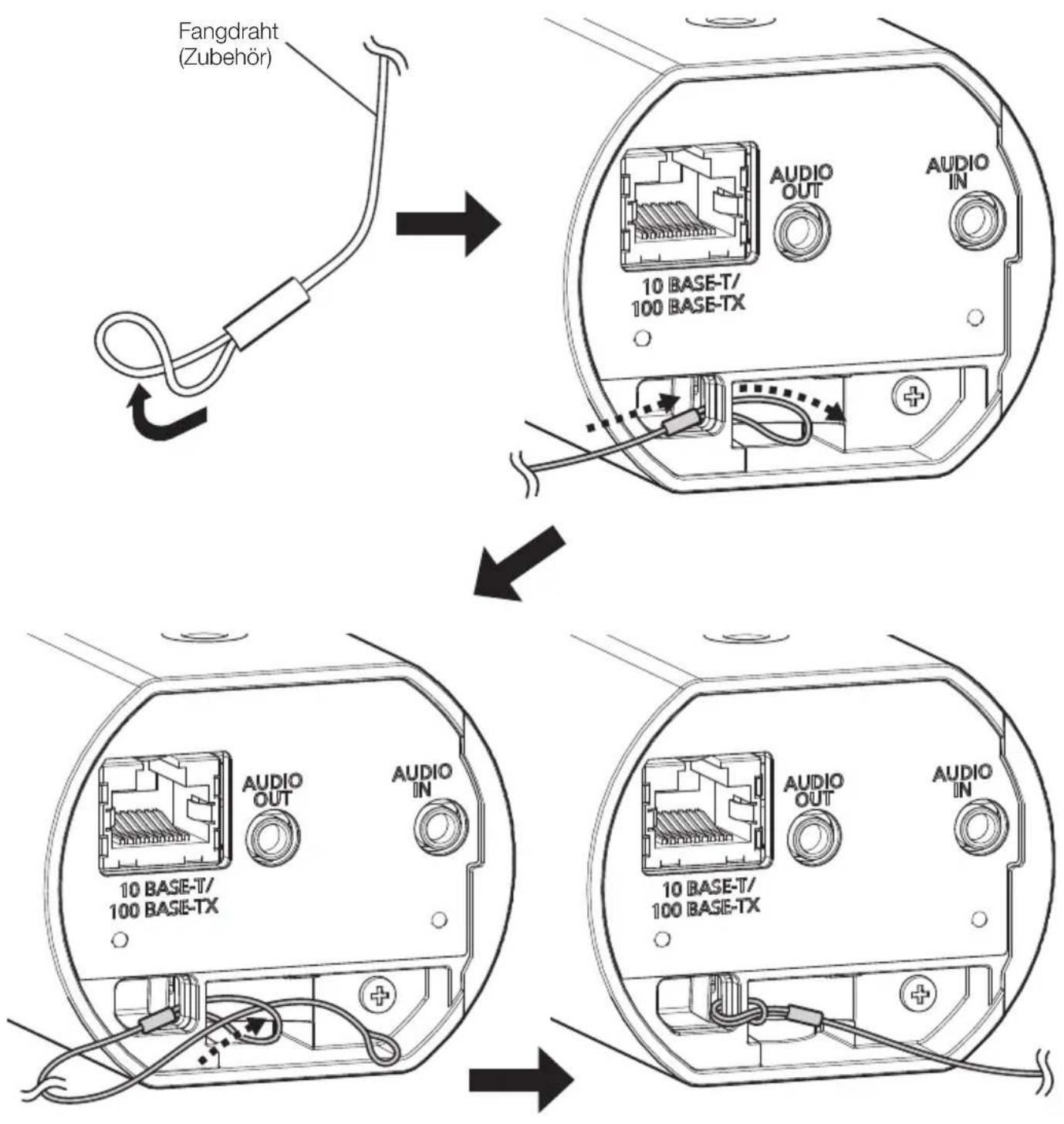

■ Den Fangdraht (Zubehör) anbringen.

Fangdraht (Zubehör) AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX

Schritt 1

Vorbereitungen (Fortsetzung)

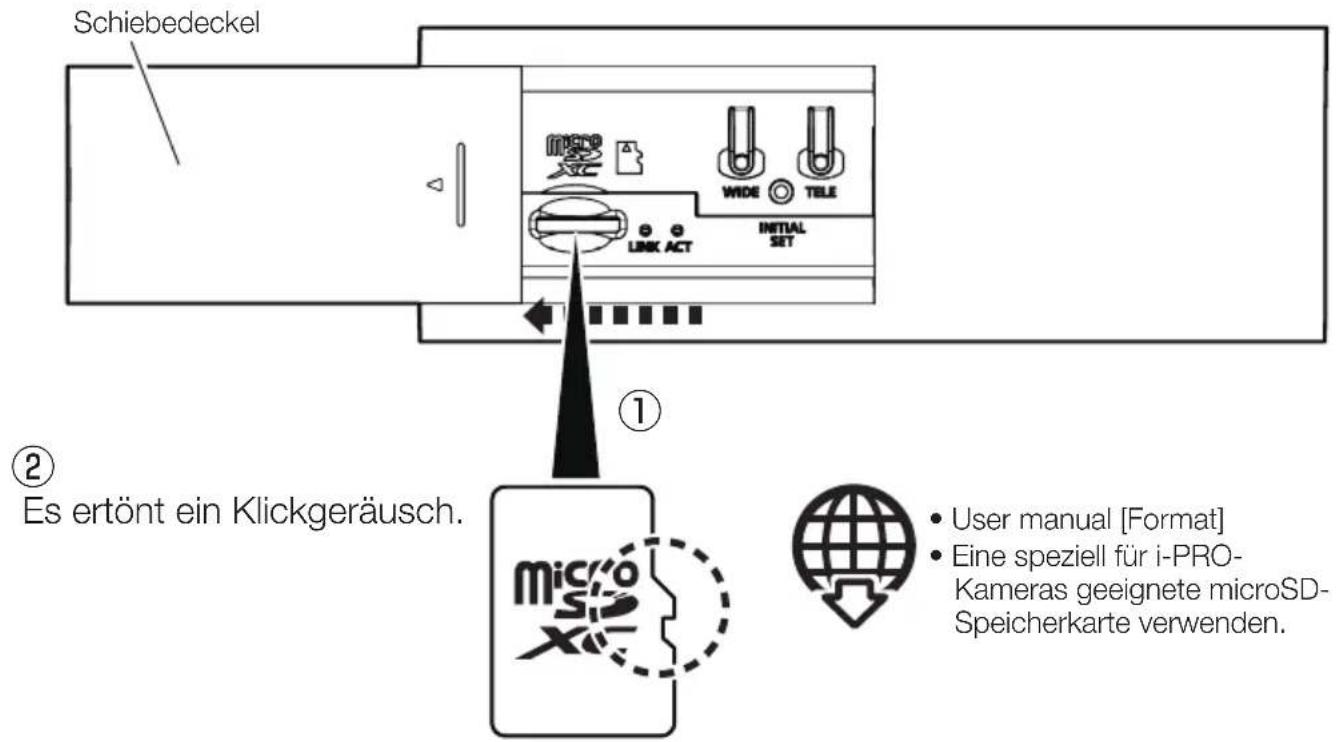

■ Falls erforderlich, einsetzen einer microSD-Speicherkarte.

Schiebedeckel WIDE WIDE TELE UNK ACT INITIAL SET ① ② Es ertönt ein Klickgeräusch. micro User manual [Format] Eine speziell für i-PRO- Kameras geeignete microSD- Speicherkarte verwenden.

Schritt 2

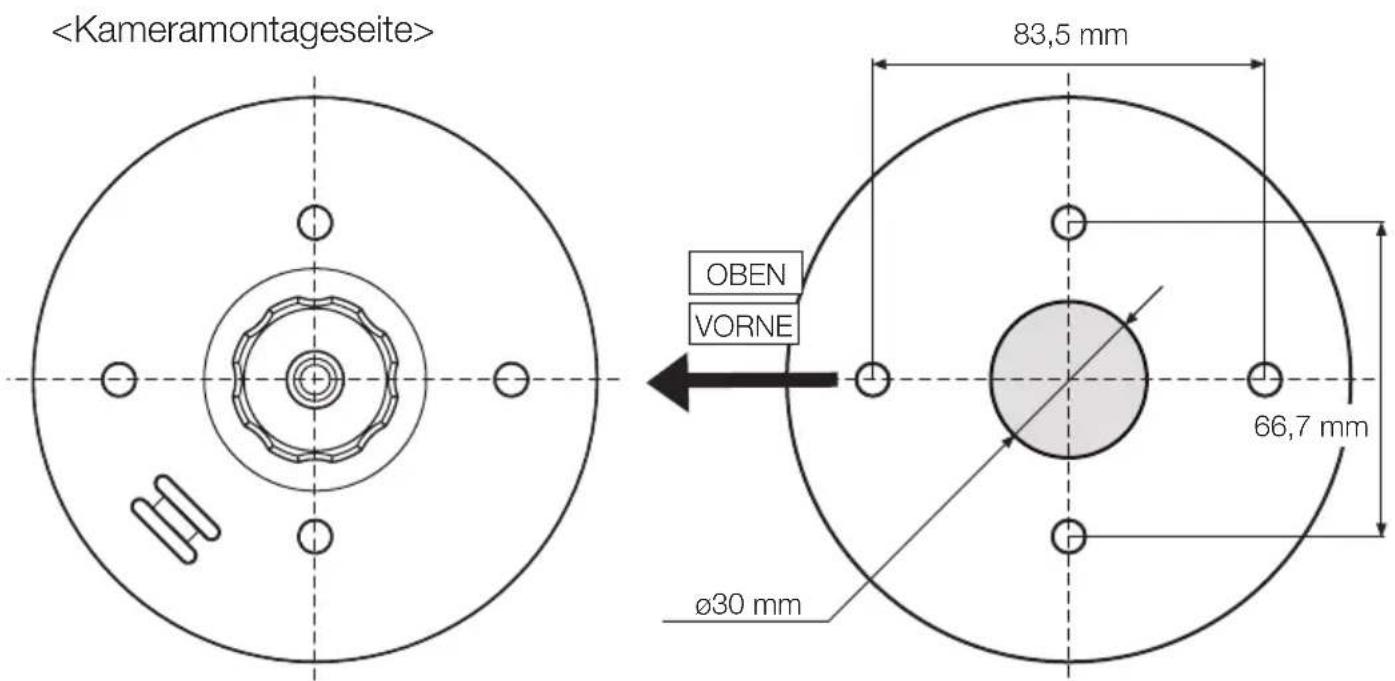

83,5 mm OBEN VORNE 66,7 mm Ø30 mm

* Bohren Sie bei Bedarf ein Loch in die Mitte für die Verkabelung.

Schritt 3

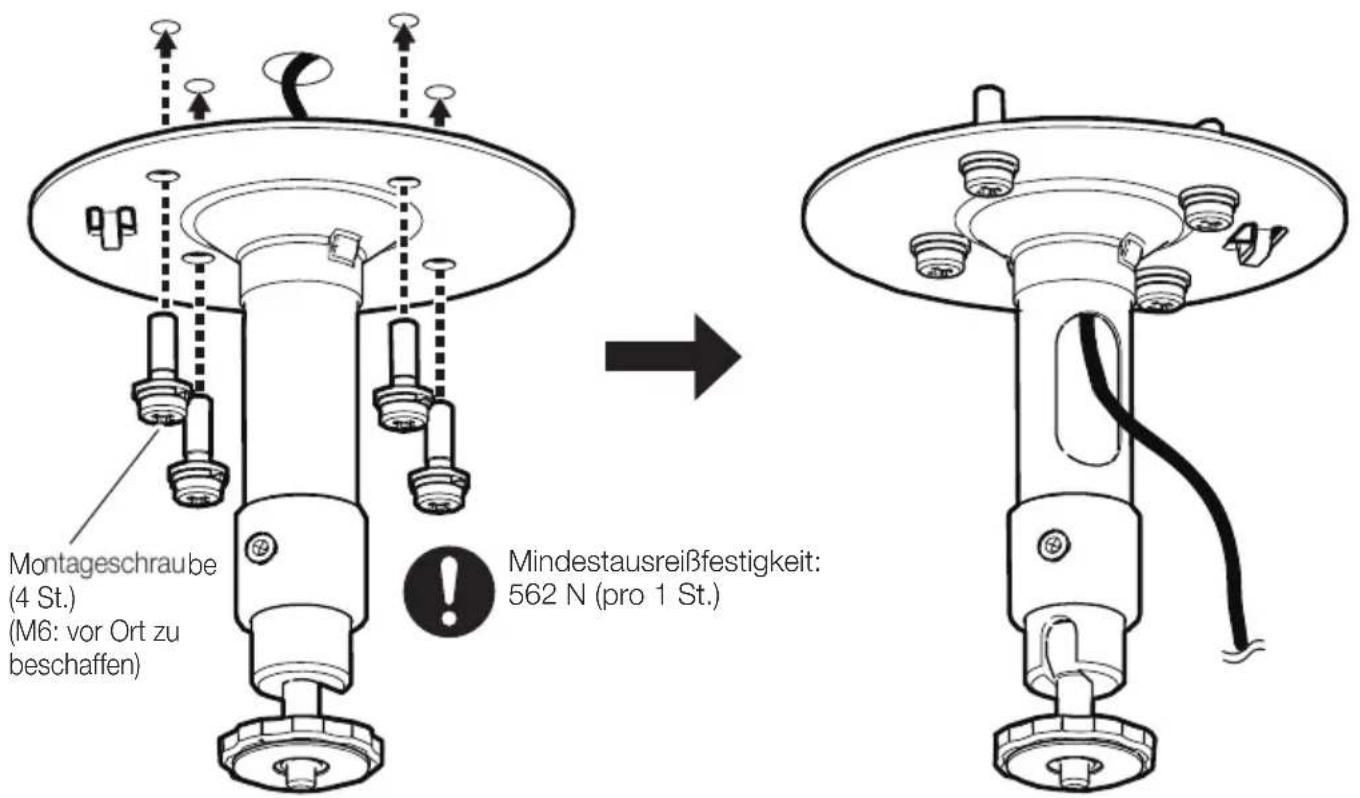

■Bei Verkabelung von oberhalb der Decke

Montageschraube (4 St.) (M6: vor Ort zu beschaffen) Mindestausreißfestigkeit: 562 N (pro 1 St.)

• Die Montagehöhe der Kamera so festlegen, dass der unterste Teil der Kamera oder der Kamera-Montagehalterung nach der Installation mindestens 2 m 80 cm über dem Boden liegt.

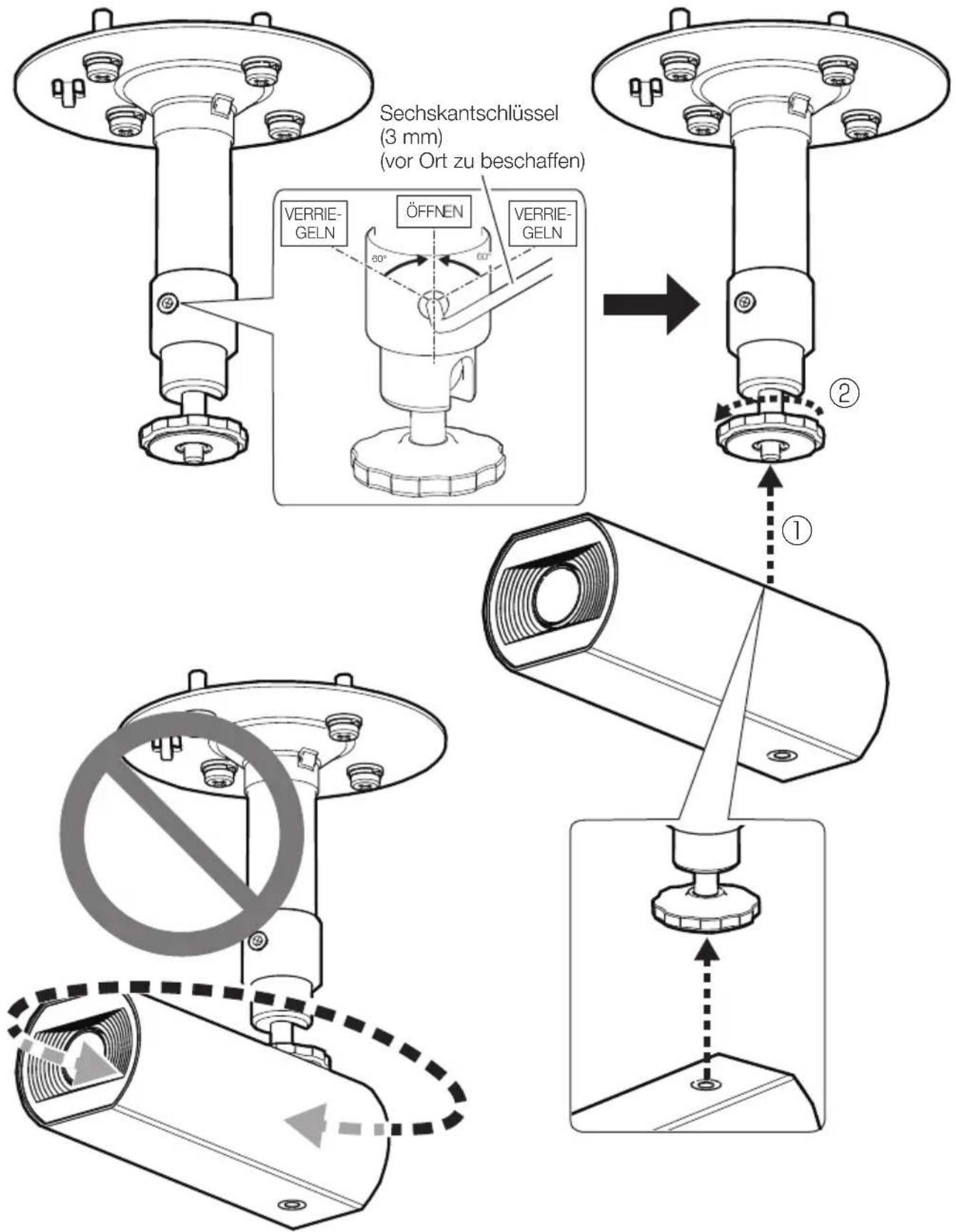

Schritt 4

Sechskantschlüssel (3 mm) (vor Ort zu beschaffen) VERRIE- GELN ÖFFEN VERRIE- GELN ① ② ③

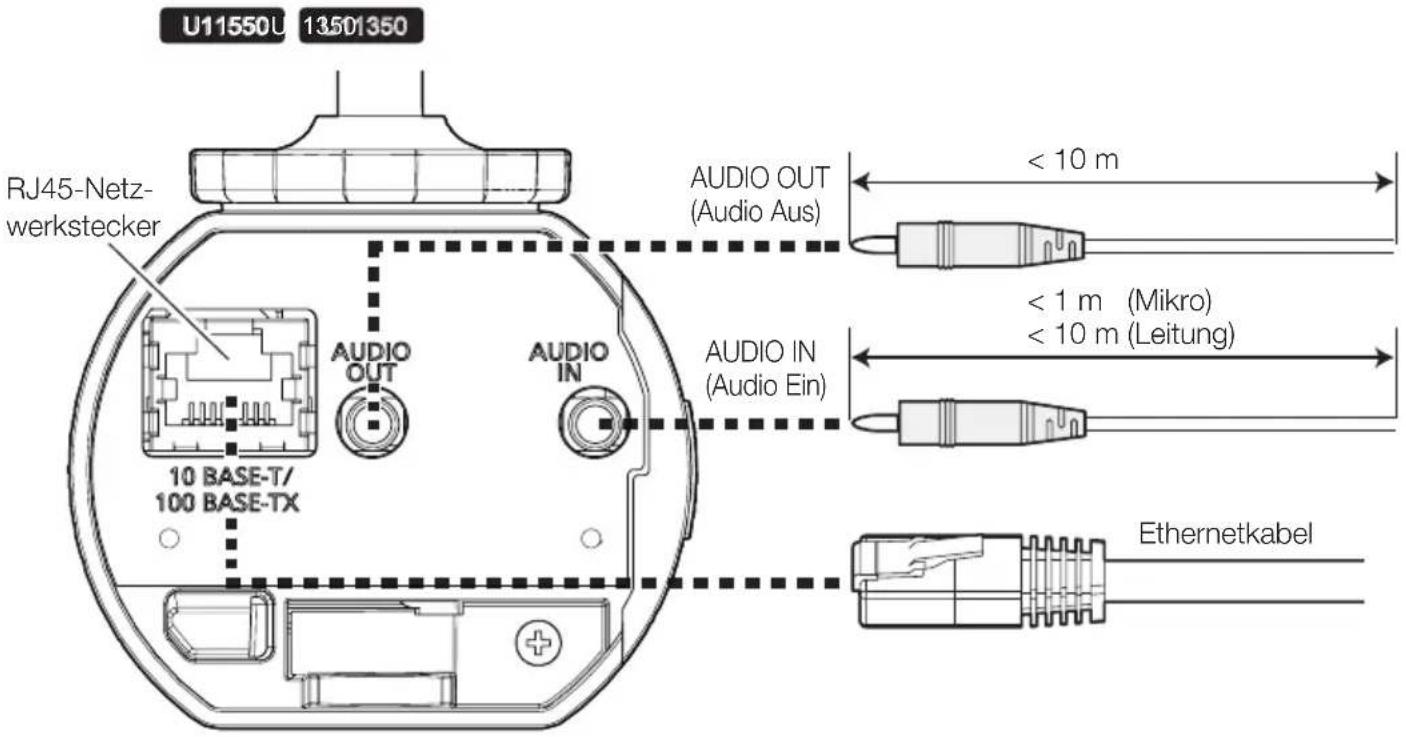

Schritt 5

U11550U 13501350 RJ45-Netzwerkstecker AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT (Audio Aus) AUDIO IN (Audio Ein) < 10 m < 1 m (Mikro) < 10 m (Leitung) Ethernetkabel

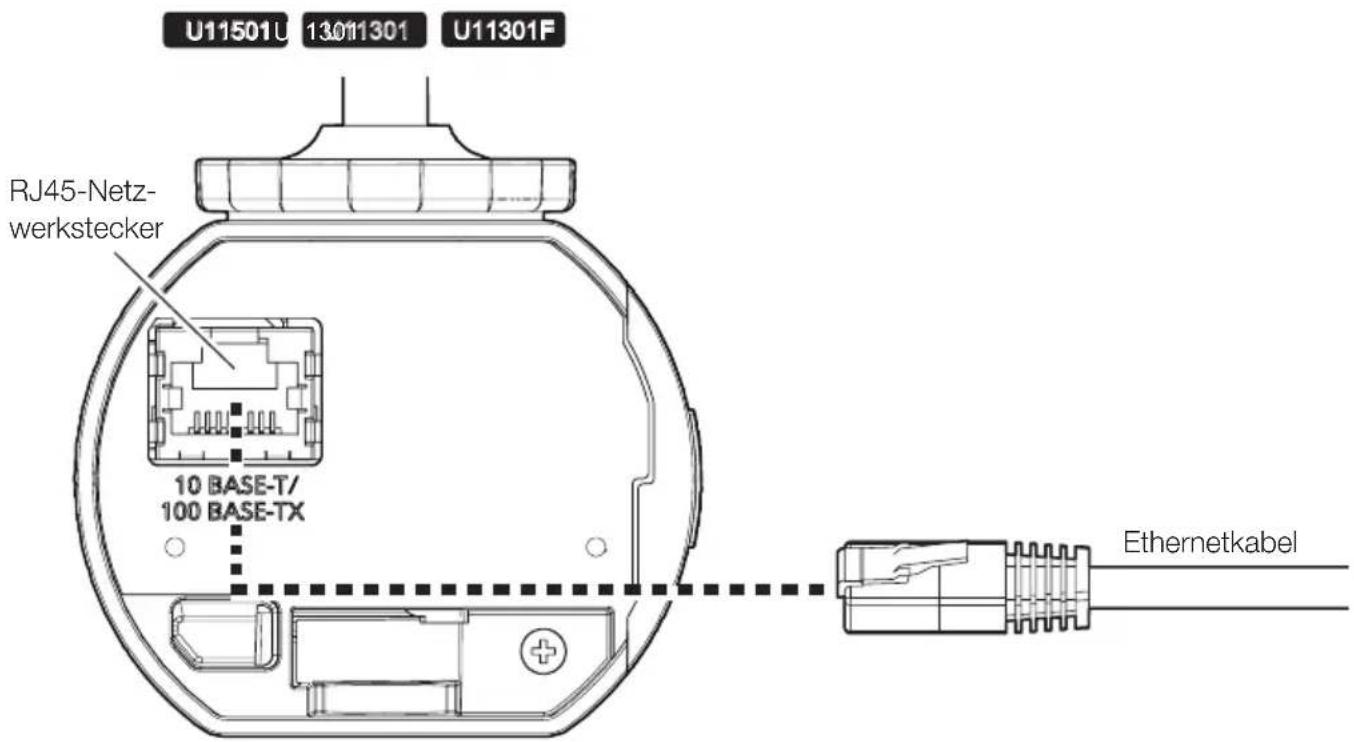

U11501U 13011301 U11301F RJ45-Netz- werkstecker 10 BASE-T/ 100 BASE-TX Ethernetkabel

Schritt 6

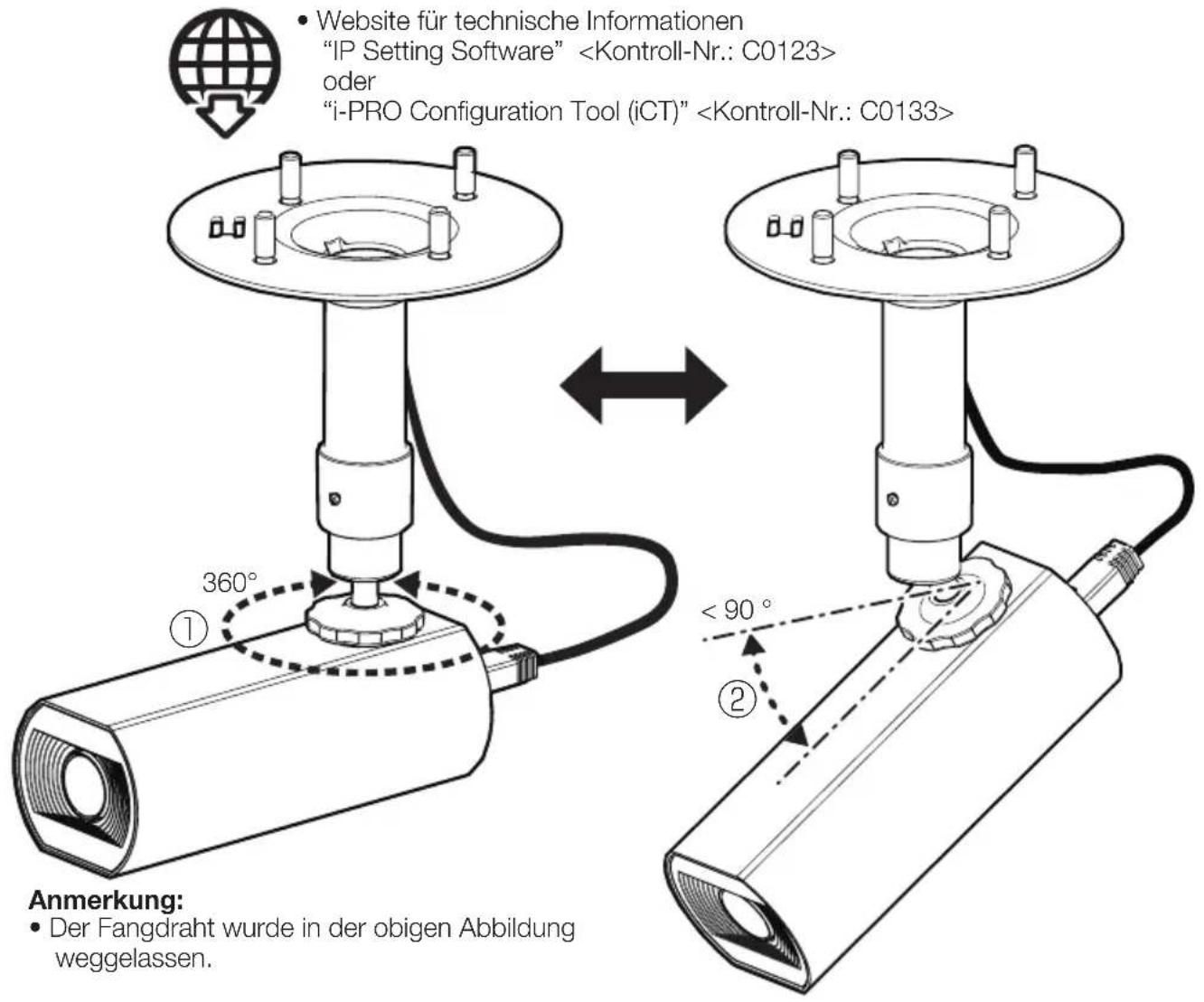

→ Schalten Sie die Stromversorgung ein (PoE).

Website für technische Informationen "IP Setting Software" oder "i-PRO Configuration Tool (iCT)" Anmerkung: • Der Fangdraht wurde in der obigen Abbildung weggelassen. 360° < 90° ① ②

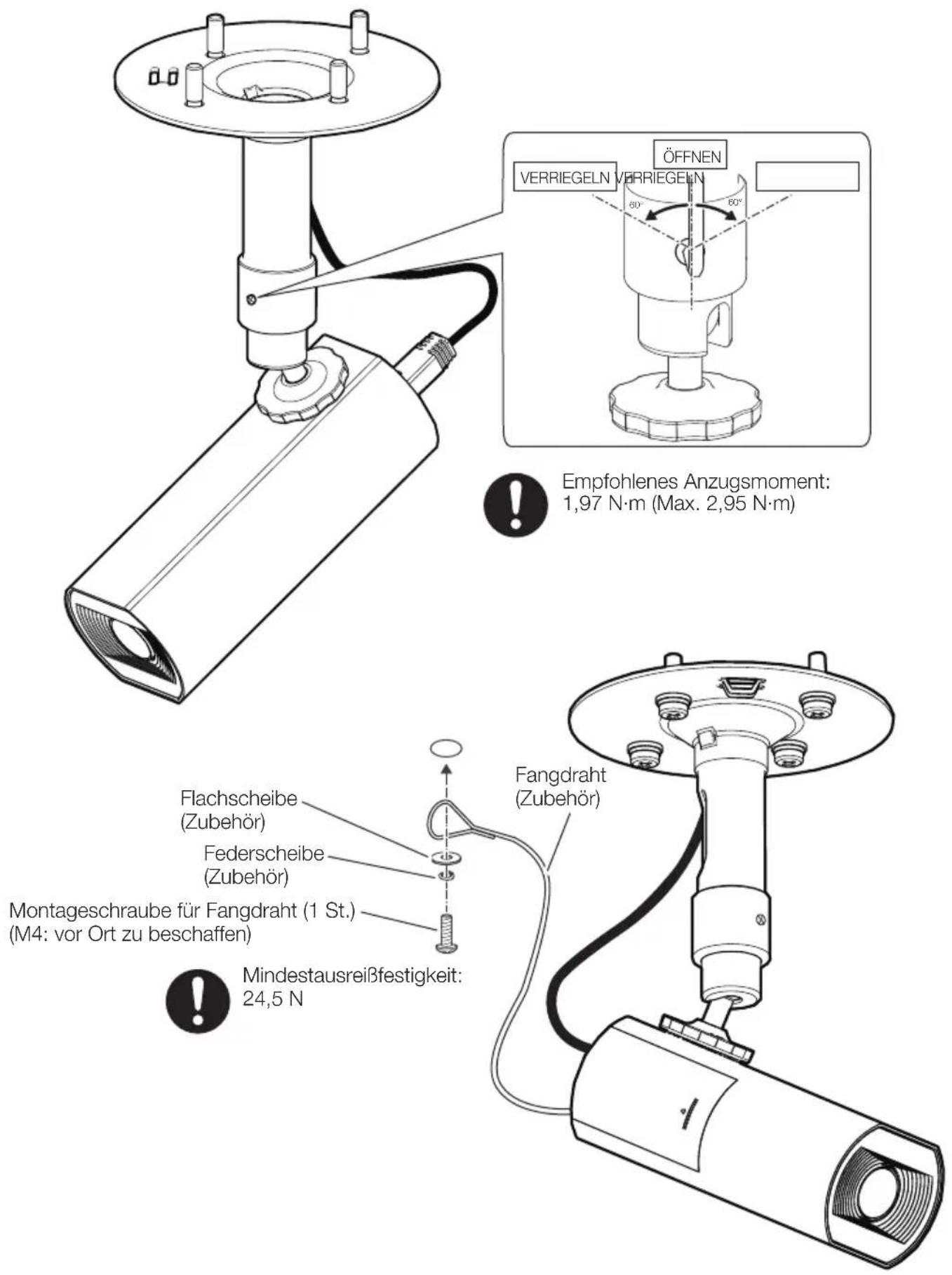

Schritt 7

VERRIEGELN VERRIEGELN ÖFFNEN 60° Empfohlenes Anzugsmoment: 1,97 N·m (Max. 2,95 N·m) Flachscheibe (Zubehör) Federscheibe (Zubehör) Montageschraube für Fangdraht (1 St.) (M4: vor Ort zu beschaffen) Mindestausreißfestigkeit: 24,5 N Fangdraht (Zubehör)
