MANUALE UTENTE WV-U11350-V3 i-PRO

Appellation commerciale: i-PRO

Guida all'installazione

Istruzioni di installazione incluse

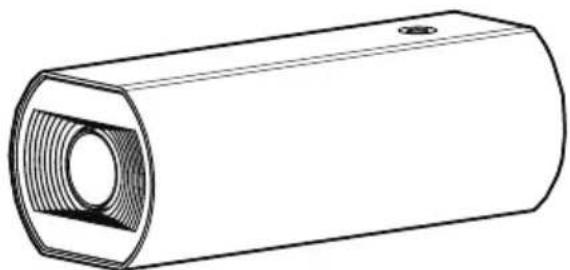

Telecamera di rete

Esclusivamente per uso professionale

Uso interno

N. modello WV-U11550-V3

WV-U11350-V3

WV-U11501-V3

WV-U11301-V3

WV-U11301-F3

Riguardo ai manuali dell'utente

La documentazione del prodotto è costituita dai seguenti documenti.

• Guida all'installazione (questo documento): Fornisce informazioni su "Precauzioni", "Precauzioni per l'installazione" e metodo di installazione.
• Guida web (fare riferimento al link sul seguente sito web con le informazioni sul prodotto): Include video sull'installazione, funzioni di base e metodi operativi di base per questo dispositivo.
• User manual (Soltanto inglese) (fare riferimento al link sul seguente sito web con le informazioni sul prodotto): Questa sezione descrive le istruzioni per l'uso del software comuni a ciascun modello. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

"" usato in questi documenti dovrebbe essere utilizzato per la ricerca di informazioni sul nostro sito web di informazioni tecniche (https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-information) e condurrà alla corretta informazione.
- Prima di provare a collegare o utilizzare questo prodotto, leggere attentamente queste istruzioni e conservare l'opuscolo "Important Safety Instructions" per un uso futuro.
- La scheda di memoria microSDXC/ microSDHC/ microSD è indicata come scheda di memoria microSD.
- L'aspetto esterno ed altre parti illustrate in questo manuale possono differire dal prodotto effettivo, negli ambiti in cui questo non interferisce con l'utilizzo regolare, a causa di miglioramenti del prodotto.

i-PRO Co., Ltd.

Tokyo, Japan

Riguardo alle notazioni e alla spiegazione del numero di modello

U11550 : WV-U11550-V3 (5MP Modello varifocale AI)
U11350 : WV-U11350-V3 (2MP Modello varifocale AI)
U11501 : WV-U11501-V3 (5MP Modello varifocale non AI)
U11301 : WV-U11301-V3 (2MP Modello varifocale non AI)
U11301F : WV-U11301-F3 (2MP Modello a fuoco fisso non AI)

Marchi di fabbrica e marchi di fabbrica registrati

• I logotipi SD, microSD e microSDXC sono marchi di fabbrica della SD-3C, LLC.
• Tutti gli altri marchi di fabbrica citati in questo testo sono di proprietà dei rispettivi proprietari.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto)

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

AVVERTENZA:

- Il funzionamento di questo prodotto in un ambiente residenziale potrebbe causare interferenze radio.

Precauzione: Avviso:

• L'alimentatore CC collegato alla telecamera deve trovarsi nello stesso edificio.
• La telecamera di rete è progettata per il collegamento ad una rete Ethernet o PoE senza instradamento sull'impianto esterno.
• Questo prodotto non ha un interruttore di alimentazione. Assicurarsi di installare dispositivi di disconnessione quali un interruttore automatico per arrestare l'alimentazione principale dell'apparecchiatura che fornisce alimentazione a questo prodotto.

- Prima di tentare di collegare o utilizzare questo prodotto, si prega di leggere attentamente queste istruzioni.

• Questo prodotto non è adatto all'impiego in posizioni dove è probabile la presenza di bambini.
• Non installare questo prodotto in luoghi in cui chiunque possa avere facile accesso.
• Questo prodotto è un'apparecchiatura professionale.
• Per informazioni sulle viti e sulle altre parti necessarie per l'installazione, fare riferimento alla sezione corrispondente del presente documento.

: Simbolo di corrente continua

Precauzioni

Spiegano quali disposizioni osservare obbligatoriamente per evitare lesioni alle persone e danni materiali. Le dichiarazioni sulla sicurezza comuni a tutti i modelli di telecamera di rete i-PRO sono pubblicate sul sito web accessibile dal codice a barre bidimensionale sulla destra. Non esitare a consultarle.

Non installare questo prodotto in un ambiente soggetto a restrizione o divieto.

In caso contrario, si potrebbero causare lesioni, incidenti o malfunzionamenti dovuti a cadute.

Verificare le precauzioni per la sicurezza comuni a tutti i modelli sul sito web di cui sopra e le precauzioni per l'installazione nella Guida all'installazione.

Rivolgersi al rivenditore per i lavori di installazione.

I lavori di installazione richiedono tecnica ed esperienza. La mancata osservanza di questa precauzione può causare incendi, scosse elettriche, ferite o danni al prodotto. Non esitare a rivolgersi al rivenditore.

- Installare il prodotto con precisione e in modo sicuro su una area di installazione in conformità con le istruzioni di installazione.

La mancata osservanza di questa precauzione può causare ferite o incidenti.

■ Adottare misure di protezione per evitare la caduta di questo prodotto.

La mancata osservanza di questa precauzione può causare una caduta e provocare ferite.

Fissare saldamente il prodotto alla superficie di installazione utilizzando viti o ancoraggi. Accertarsi di installare il cavo anticaduta, se incluso.

Interrompere immediatamente l'utilizzo se si verifica qualcosa di anomalo con questo prodotto.

Quando fuoriesce fumo dal prodotto, proviene odore di fumo dal prodotto o la parte esterna del prodotto si è deteriorata, l'utilizzo continuo causerà un incendio o una caduta del prodotto provocando ferite o danni alla proprietà.

In questo caso, spegnerlo immediatamente e rivolgersi a personale di assistenza qualificato per la riparazione.

■ Eseguire ispezioni periodiche.

La ruggine sulle parti metalliche o sulle viti può causare la caduta del prodotto e provocare ferite o incidenti.

Rivolgersi al rivenditore per le ispezioni.

Spegnere l'unità prima di qualunque ispezione o intervento di manutenzione.

Precauzioni per l'installazione

i-PRO Co., Ltd. non potrà essere considerata responsabile per danni patrimoniali e/o non patrimoniali a cose e/o persone derivanti da installazione o funzionamento eseguiti in modo non conforme al presente documento.

Al fine di prevenire ferite, questo prodotto deve essere montato saldamente su una superficie di installazione in conformità con la Guida all'installazione.
Area di installazione di questo prodotto

Selezionare una posizione adeguata come area di installazione (come una superficie di installazione robusta) nel proprio ambiente specifico.

• Accertarsi che l'area di installazione sia sufficientemente robusta per sostenere questo prodotto, come un soffitto di cemento.
• Installare la telecamera in una parte della fondazione della costruzione o dove è assicurata una sufficiente robustezza.
• Non montare il prodotto su un pannello di cartongesso o su una superficie di legno in quanto sono troppo deboli. Se non è possibile evitare il montaggio del prodotto su una superficie di questo tipo, la superficie deve essere sufficientemente rinforzata.

■ Questa telecamera è stata progettata per essere utilizzata all'interno.

Questo prodotto non è utilizzabile all'esterno. Non esporre questa telecamera alla luce solare diretta per ore e non installare il prodotto vicino ad un riscaldatore o ad un condizionatore d'aria. In caso contrario, si possono causare deformazione, scolorimento e un cattivo funzionamento. Tenere questa telecamera lontano da acqua e umidità.

■ Non collocare questo prodotto nelle seguenti posizioni:

• Posizioni dove viene utilizzato un agente chimico quali una piscina
• Posizioni soggette ad umidità o fumi oleosi quali una cucina
• Posizioni in ambienti specifici soggetti ad un'atmosfera infiammabile o a solventi
• Posizioni dove vengono generate radiazioni, raggi X, forti onde radio o un forte campo magnetico
• Posizioni in prossimità delle coste sottoposte direttamente alla brezza di mare o posizioni soggette a gas corrosivi come da sorgenti termali, regioni vulcaniche, etc.
• Posizioni dove la temperatura non è compresa nel range specificato
• Posizioni soggette a vibrazioni, come su veicoli, natanti, linee di produzione (Questo prodotto non è progettato per l'utilizzo su veicoli.)
• Posizioni vicine a prodotti in gomma contenenti zolfo (guarnizioni, piedini in gomma, etc.)
• Posizioni dove si può bagnare direttamente a causa di pioggia o schizzi d'acqua (incluso sotto grondaie, etc.)
• Posizioni soggette a umidità o polvere
• Posizioni soggette a cambiamenti improvvisi di temperatura come in prossimità di bocchette di scarico di condizionatori d'aria o porte di ingresso per la circolazione dell'aria

■ Avvitamento delle vite

Non utilizzare un avvitatore ad impatto. L'utilizzo di un avvitatore ad impatto può danneggiare le viti o causare un avvitamento eccessivo.

Riguardo alla riflessione della luce dall'esterno o di luce IR

Immagini fantasma possono apparire sullo schermo a seconda dell'angolo di incidenza della luce esterna.

- Far riferimento al nostro sito web di informazioni tecniche per esempi di immagini e misure da adottare.

■ Prestare attenzione all'umidità

Installare questo prodotto quando l'umidità è bassa. Se l'installazione viene eseguita quando piove o in condizioni di elevata umidità, l'interno potrebbe risentire dell'umidità, causando annebbiamento all'interno dell'obiettivo.

■ Protezione contro i fulmini

Quando si utilizzano i cavi all'esterno, esiste la possibilità che possano essere colpiti da fulmini. In tal caso, installare un parafulmine vicino alla telecamera e fare in modo che la lunghezza del cavo di rete tra la telecamera e il parafulmine sia più ridotta possibile per prevenire che la telecamera venga colpita dai fulmini. Far riferimento al nostro sito web di informazioni tecniche

■ Quando si può verificare interferenza/disturbo

Può apparire rumore nel video o nell'audio nei pressi di un forte campo elettrico proveniente da un'antenna TV o radio, motori e trasformatori, o un forte campo elettrico/campo magnetico da una linea di alimentazione (linea di illuminazione) di 100 V CA o superiore. Eseguire i lavori di distribuzione dell'alimentazione in modo da mantenerla a una distanza di 1 m o eseguire i lavori per il condotto elettrico utilizzando tubi metallici. (Assicurarsi di effettuare il collegamento a terra dei tubi metallici.)

■ Etichetta di indicazione della classificazione e dell'alimentazione dell'apparecchiatura

Far riferimento all'etichetta di indicazione sulla parte superiore di questa unità per la classificazione, l'alimentazione dell'apparecchiatura ed altre informazioni.

■ Riguardo all'elettricità statica

Prima di installare o rimuovere questo prodotto, accertarsi di toccare oggetti metallici per scaricare l'elettricità statica dal proprio corpo.

Dati tecnici
Alimentazione*1: PoE (conforme a IEEE802.3af)
Consumo di potenza*1: PoE 48 V CC: 140 mA / circa 6,7 W (Dispositivo classe 0)
Ambiente di funzionamentoTemperatura ambiente di funzionamento:Umidità ambiente di funzionamento:	Da -10 °C a +50 °CDal 10 % al 90 % (senza condensazione)
Ambiente di stoccaggioTemperatura di stoccaggio:Umidità di stoccaggio:	Da -30 °C a +60 °CDal 10 % al 95 % (senza condensazione)
Microfono incorporato:U11501 U11301U11301F	microfono a condensatore a elettrete non direzionale
Dimensioni: 59 mm (L) × 49 mm (A) × 142 mm (P)(escluse le parti sporgenti)
Peso:	Circa 290 g U11550 U11350 U11501 U11301Circa 250 g U11301F
Finitura: Resina PC, i-PRO bianco

*1 Far riferimento al nostro sito web di informazioni tecniche per ulteriori informazioni su alimentazione e consumo di potenza.

Accessori standard

Important Safety Instructions.... 1 pz.

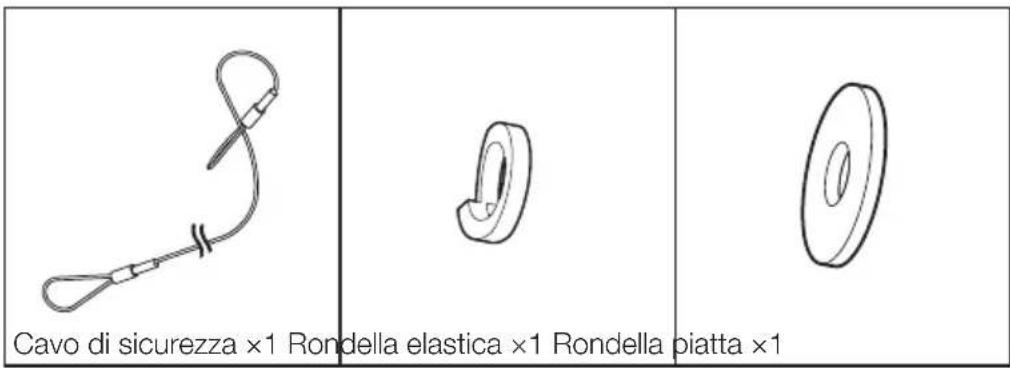

Cavo di sicurezza ×1 Rondella elastica ×1 Rondella piatta ×1

Altri articoli necessari (non inclusi)

● Viti di montaggio

Metodo di installazione Vite consigliata*	1	Resistenza alla trazione minima*2
In caso di montaggio tramite WV-QCL102-WStaffa di montaggio: Circa 240 gTelecamera: Circa 290 g	M6 x 16 mm*3 x 4 pz.	562 N
Vite necessaria per fissare il cavo di sicurezza M4 x 16 mm*	3 x 1 pz.	24,5 N

*1 Selezionare viti adatte al materiale della posizione in cui si monterà la telecamera.

In questa circostanza non si devono utilizzare viti e chiodi da legno.

*2 Questo valore indica il valore minimo di resistenza alla trazione richiesto per ciascuna vite. Per informazioni sulla resistenza alla trazione minima, far riferimento al nostro sito web di informazioni tecniche .

*3 La lunghezza della vite è un esempio di quando si installa la telecamera su una superficie di installazione robusta con uno spessore di 20 mm o superiore.

- Cavo Ethernet con connettore RJ45 (categoria 5e o superiore, dritto, tutti e 4 i doppini (8 pin), meno di 100 m)

- In base alla necessità, cavo di ingresso audio, cavo di uscita audio U11550 U11350

• Chiave esagonale (3 mm)

Accessori opzionali

Informazioni più recenti → Sito web di informazioni tecniche "Accessory Selector"

Correzione dei difetti di funzionamento

Prima di richiedere assistenza, fare riferimento a “Correzione dei difetti di funzionamento” nella “Guida web”. Quindi, confermare il problema.

Procedura di installazione

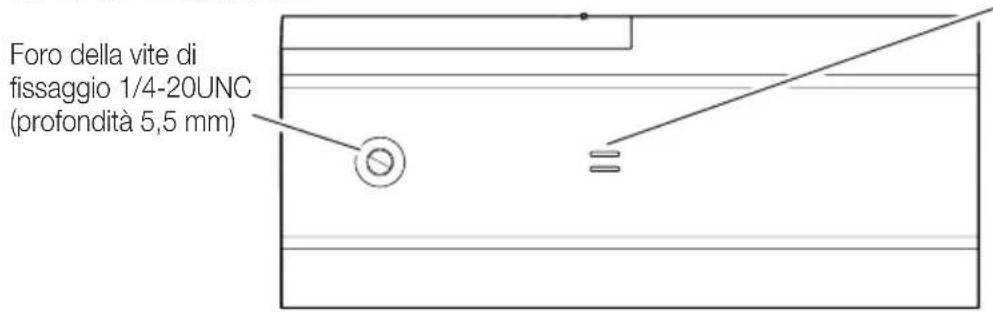

Foro della vite di fissaggio 1/4-20UNC (profondità 5,5 mm)

Coperchio a scorrimento Tasto WIDE+AF Tasto TELE+AF Tasto INITIAL SET Slot per microSD Indicatore LINK (arancione) Indicatore ACT (verde)

• Tutti i LED si spengono ⇒User manual [Indicator]

: Acceso

: Lampeggia

: Spento

Foro della vite di fissaggio 1/4-20UNC (profondità 5,5 mm)

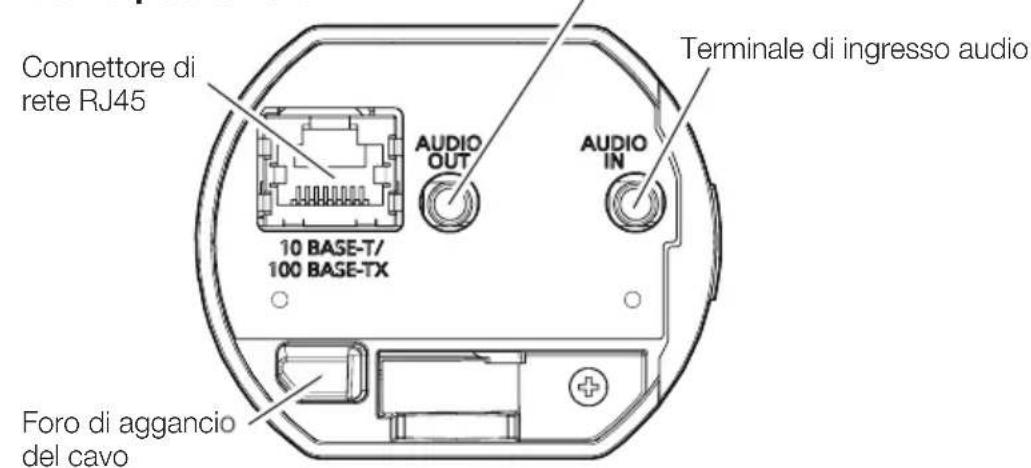

Connettore di rete RJ45 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN Terminale di ingresso audio Foro di aggancio del cavo

Procedura di installazione

Foro della vite di fissaggio 1/4-20UNC (profondità 5,5 mm)

Coperchio a scorrimento Tasto WIDE+AF Tasto TELE+AF Tasto INITIAL SET Slot per microSD Indicatore LINK (arancione) INDICATORE ACT (verde)

• Tutti i LED si spengono ⇒User manual [Indicator]

: Acceso

: Lampeggia

: Spento

Foro della vite di fissaggio 1/4-20UNC (profondità 5,5 mm)

Connettore di rete RJ45 10 BASE-T/ 100 BASE-TX Foro di aggancio del cavo

Procedura di installazione

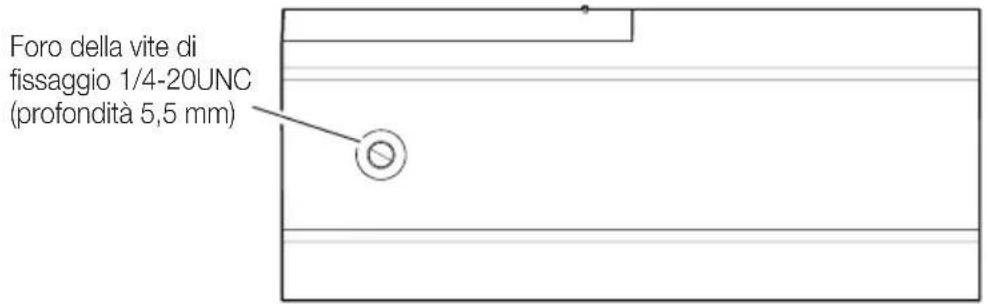

Foro della vite di fissaggio 1/4-20UNC (profondità 5,5 mm)

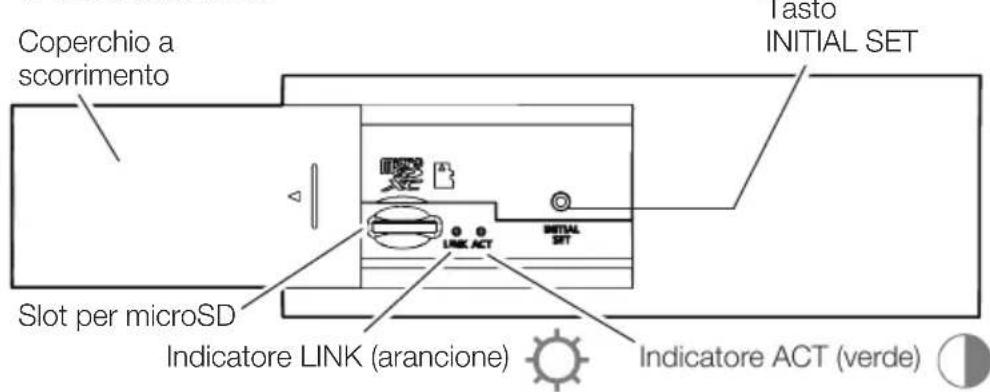

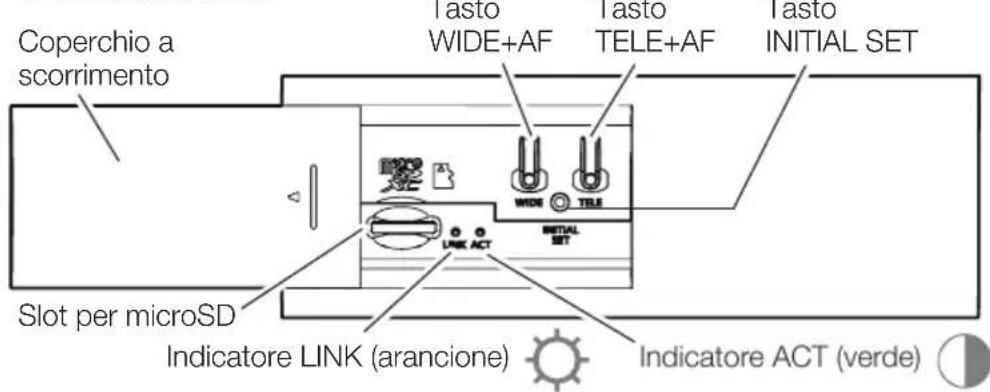

Coperchio a scorrimento Slot per microSD Tasto INITIAL SET INDICATORE LINK (arancione) Indicatore ACT (verde)

- Tutti i LED si spengono ⇒User manual [Indicator]

: Acceso

: Lampeggia

: Spento

Foro della vite di fissaggio 1/4-20UNC (profondità 5,5 mm)

Connettore di rete RJ45 10 BASE-T/ 100 BASE-TX Foro di aggancio del cavo

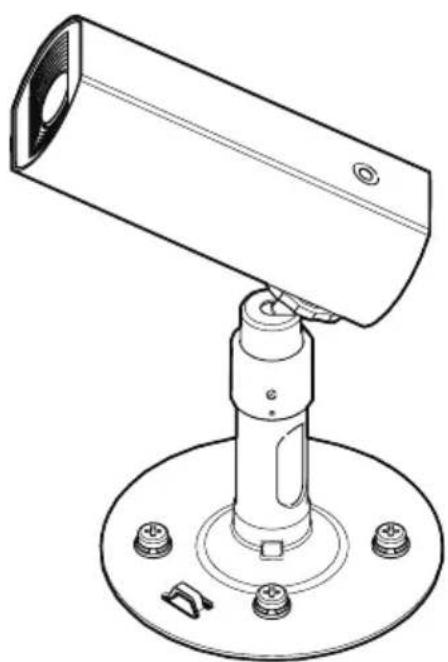

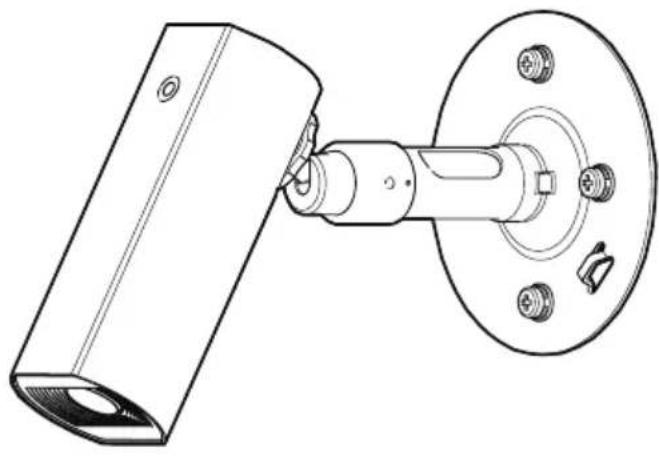

Metodo di installazione

Per installazione a parete

Per installazione a soffitto

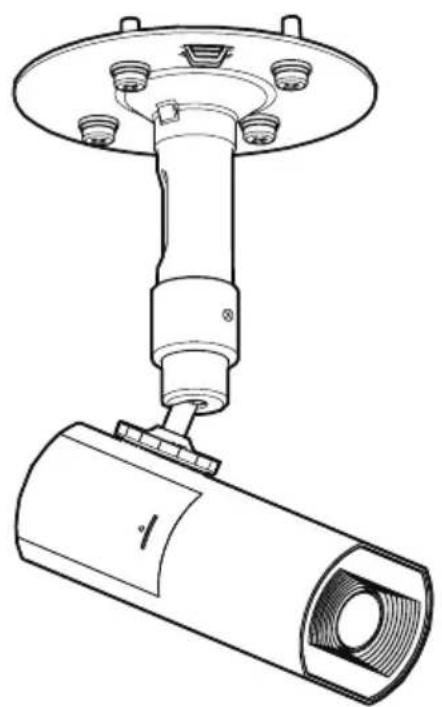

Esempio di spiegazione per l'installazione

Per l'installazione stazionaria

- Questo manuale spiega come installare questo prodotto a soffitto utilizzando WV-QCL102-W (Staffa di montaggio universale della telecamera). Fare riferimento al nostro sito web di informazioni tecniche per informazioni sulle combinazioni con altre staffe di montaggio.

Passaggio 1

Preparativi

* Le seguenti illustrazioni utilizzano WV-U11550-V3 come esempio.

■ Fissaggio del cavo di sicurezza (accessorio).

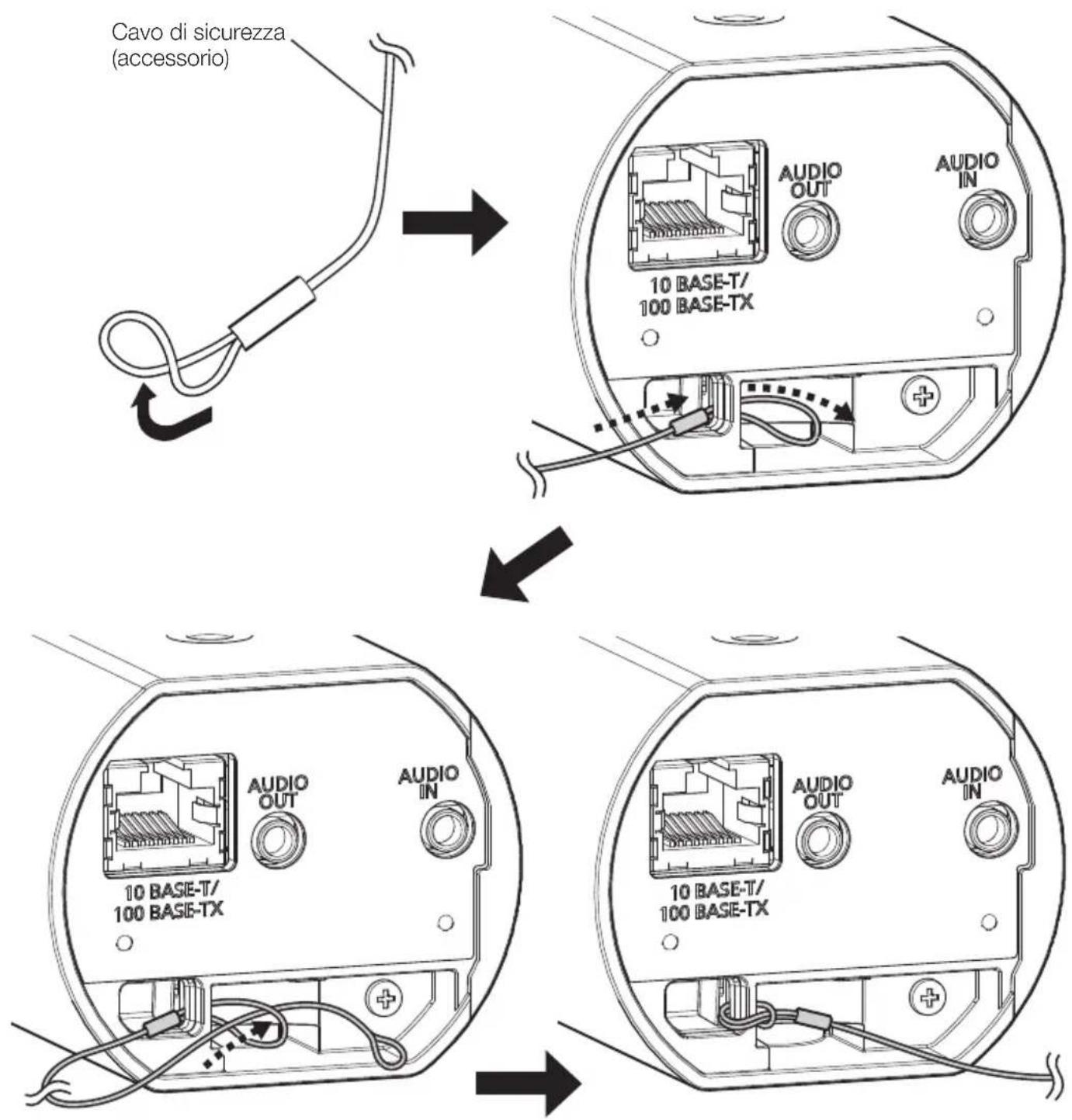

Cavo di sicurezza (accessorio) AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX AUDIO OUT AUDIO IN 10 BASE-T/ 100 BASE-TX

Passaggio 1

Preparativi (continuazione)

Se necessario, inserimento di una scheda di memoria microSD.

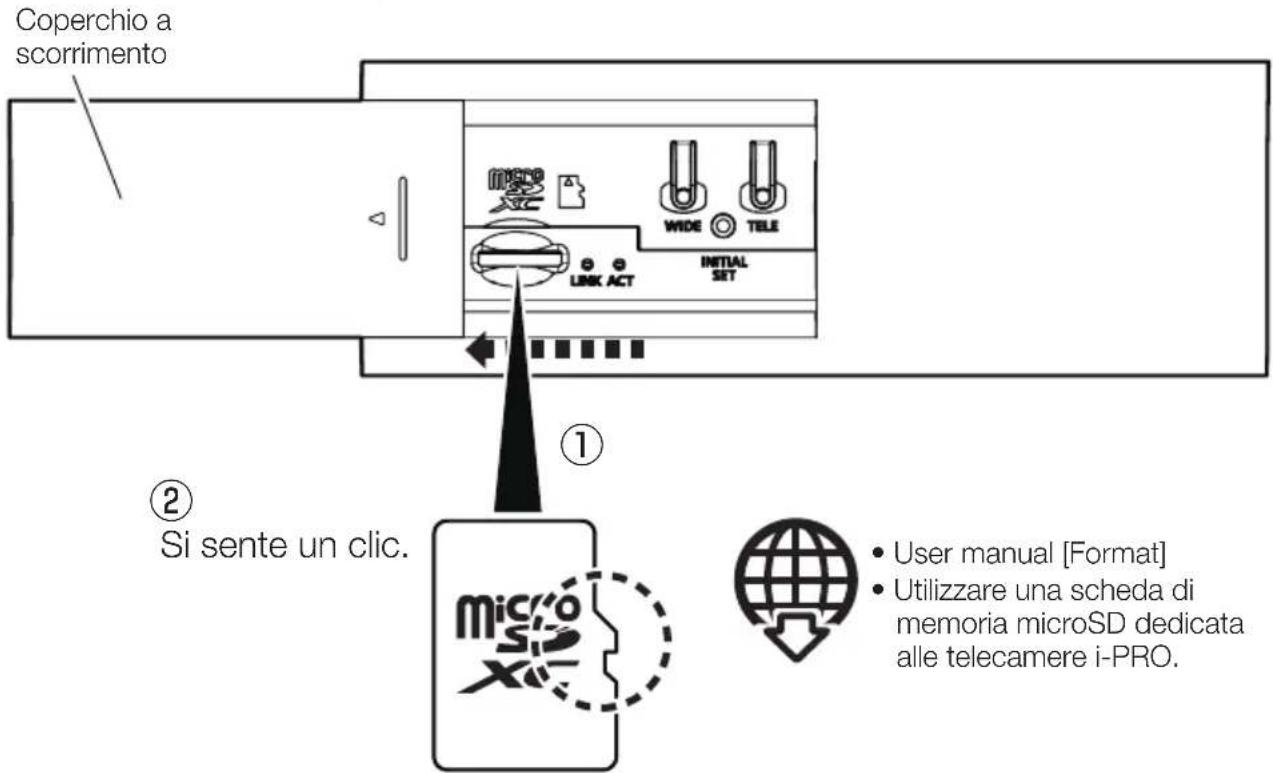

Coperchio a scorrimento ① ② Si sente un clic. micro SD dedicata alle telecamere i-PRO. • User manual [Format] • Utilizzare una scheda di memoria microSD dedicata alle telecamere i-PRO.

Passaggio 2

83,5 mm

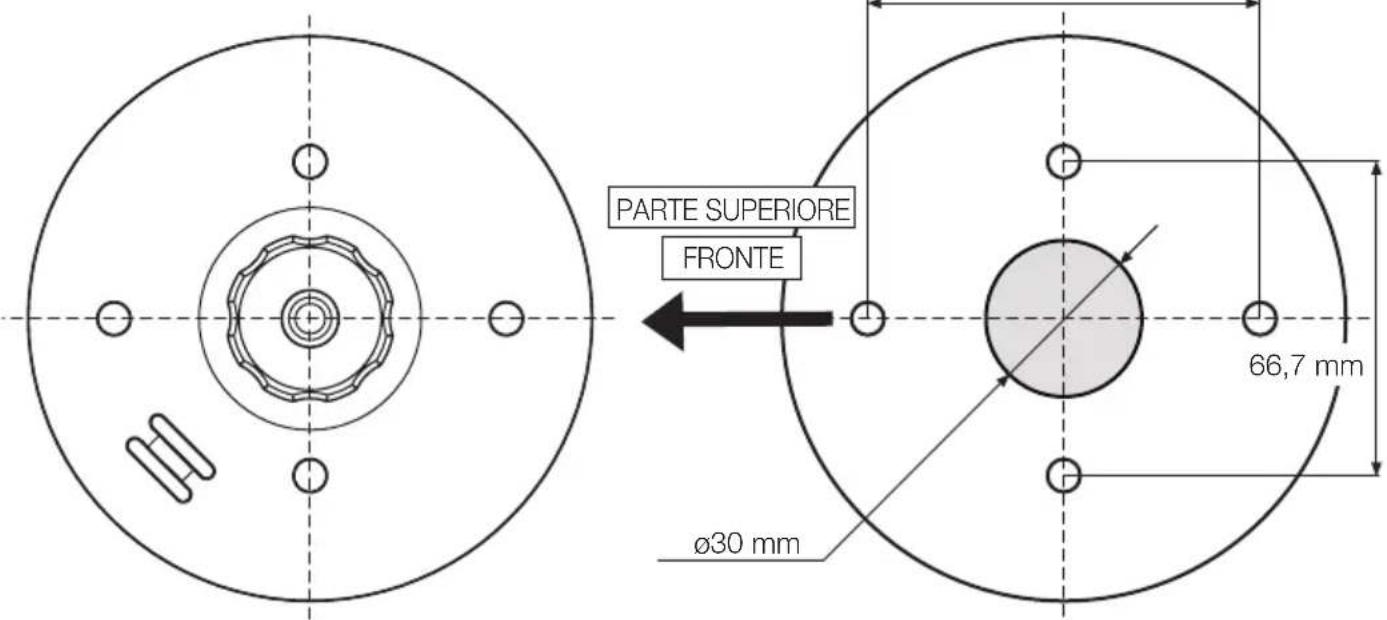

PARTE SUPERIORE FRONTE Ø30 mm 66,7 mm

* Praticare un foro al centro per il cablaggio, se necessario.

Passaggio 3

■ Quando si installa il cablaggio da sopra il soffitto

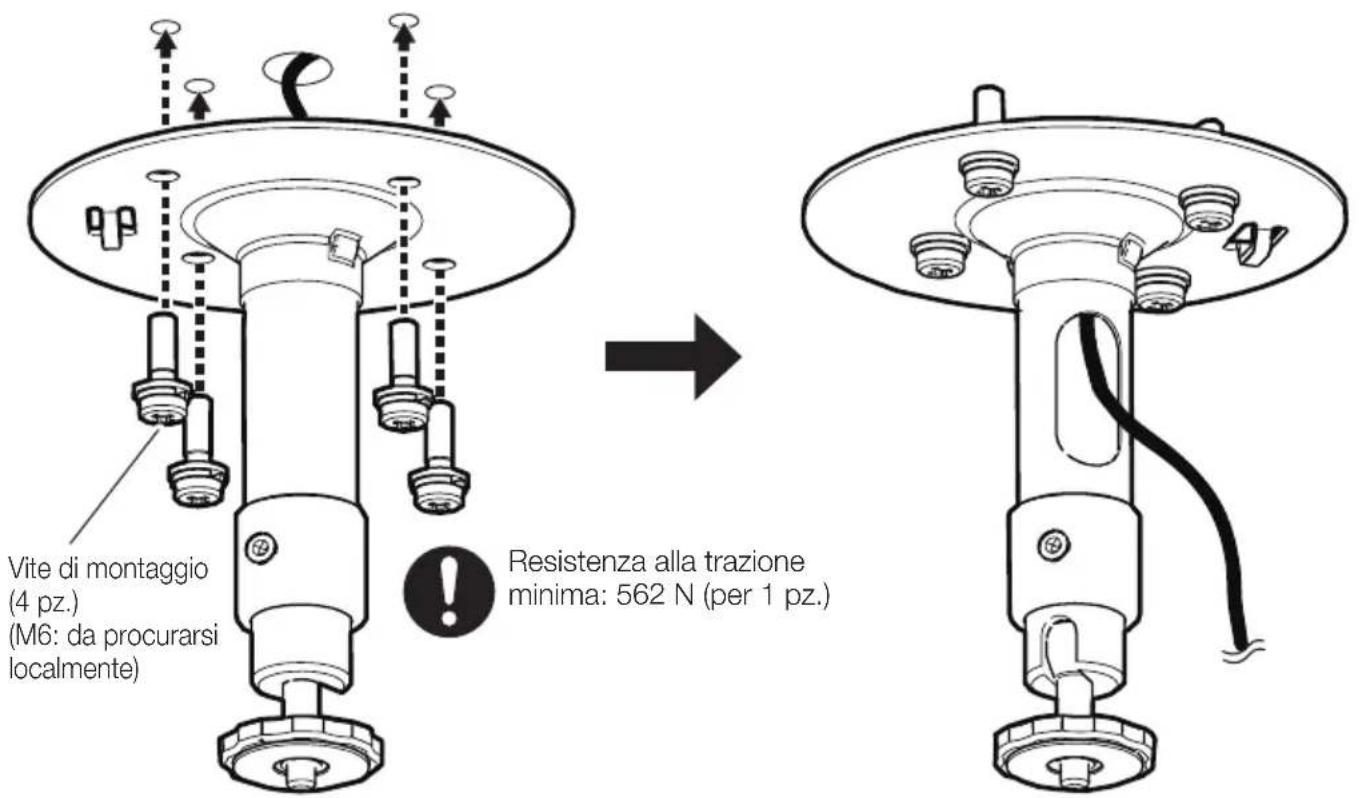

Vite di montaggio (4 pz.) (M6: da procurarsi localmente) Resistenza alla trazione minima: 562 N (per 1 pz.)

- Determinare l'altezza di montaggio della telecamera in modo che la parte più bassa della telecamera o la staffa di montaggio della telecamera dopo l'installazione si trovi a 2 m 80 cm o più dal pavimento.

Passaggio 4

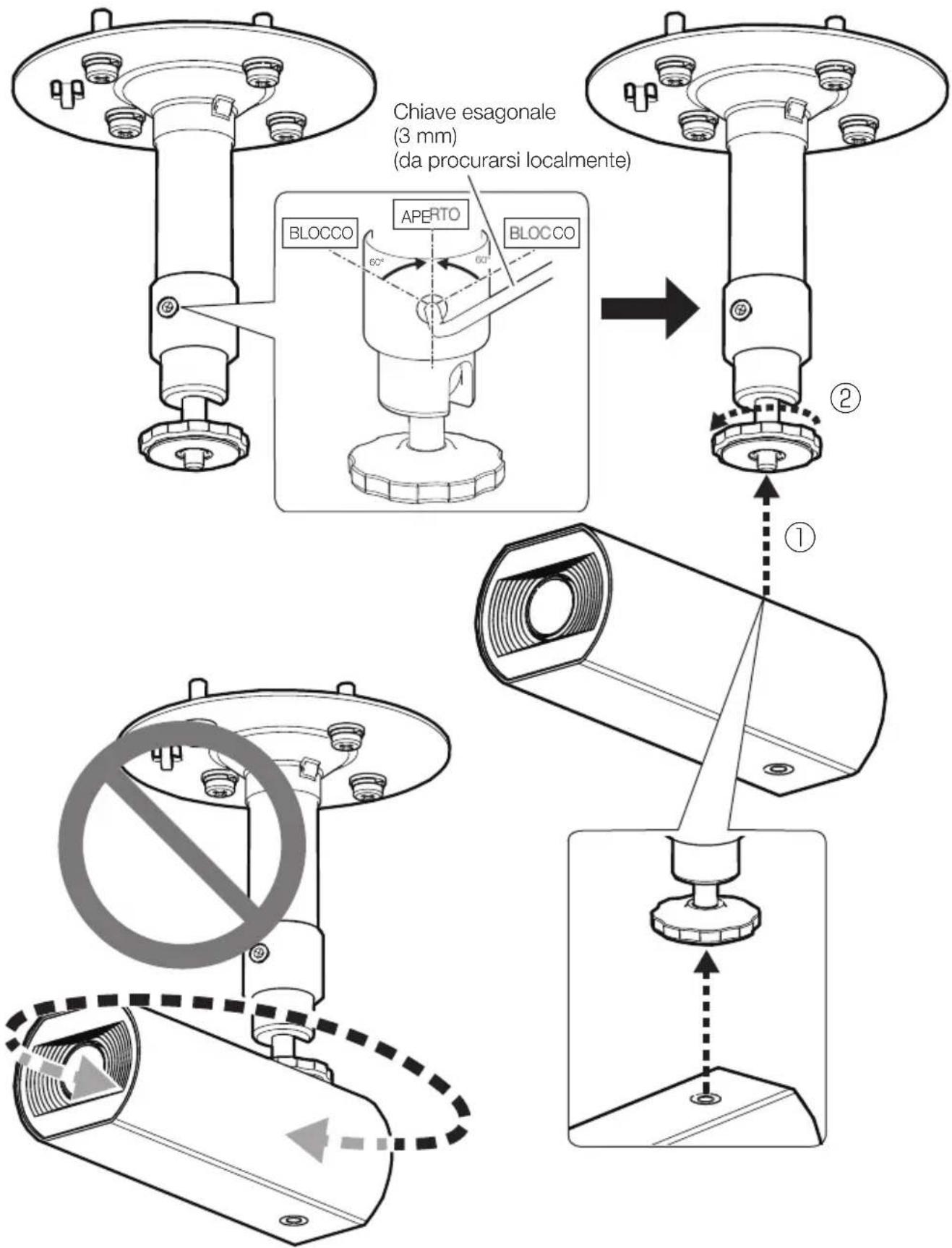

Chiave esagonale (3 mm) (da procurarsi localmente) BLOCCO APERTO BLOCCO ② ①

Passaggio 5

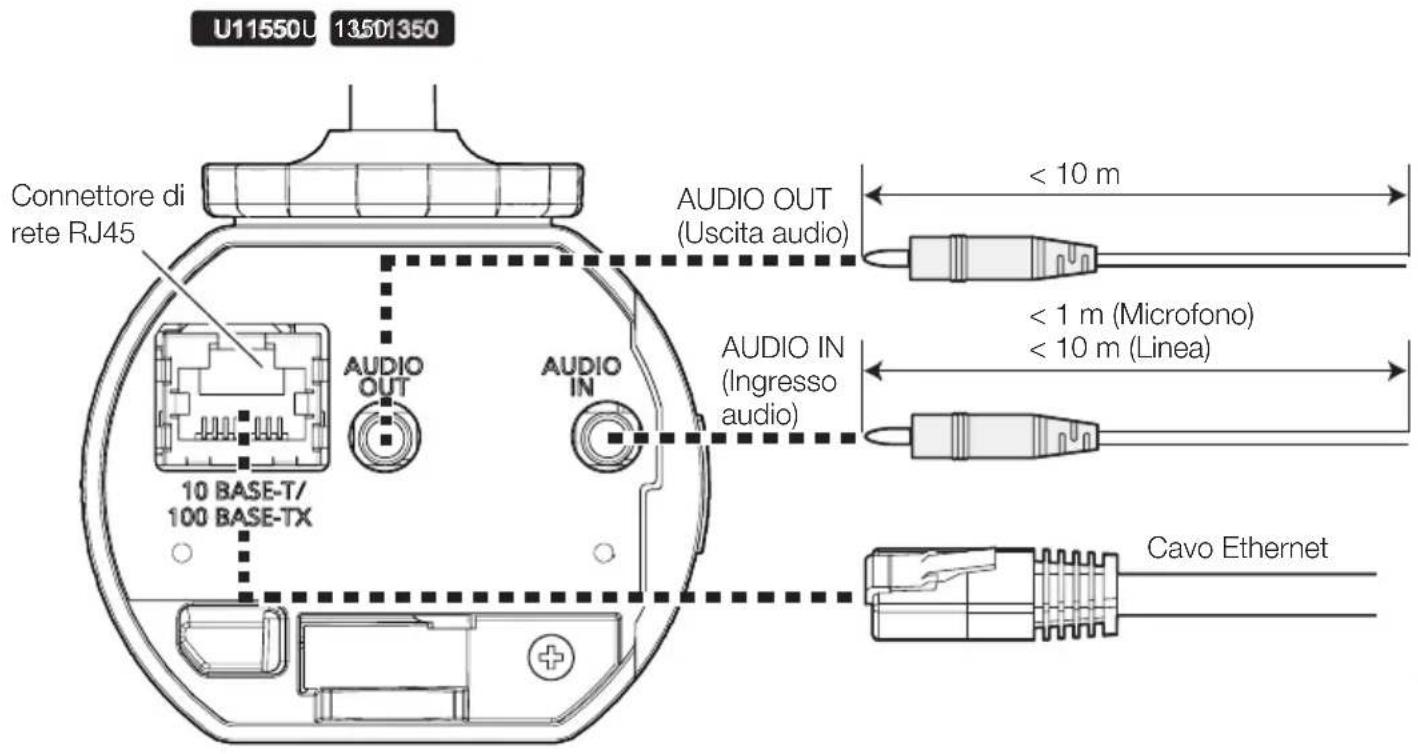

U11550U 13501350 Connettore di rete RJ45 AUDIO OUT (Uscita audio) 10 BASE-T/ 100 BASE-TX AUDIO IN (Ingresso audio) AUDIO OUT Cavo Ethernet < 10 m < 1 m (Microfono) < 10 m (Linea)

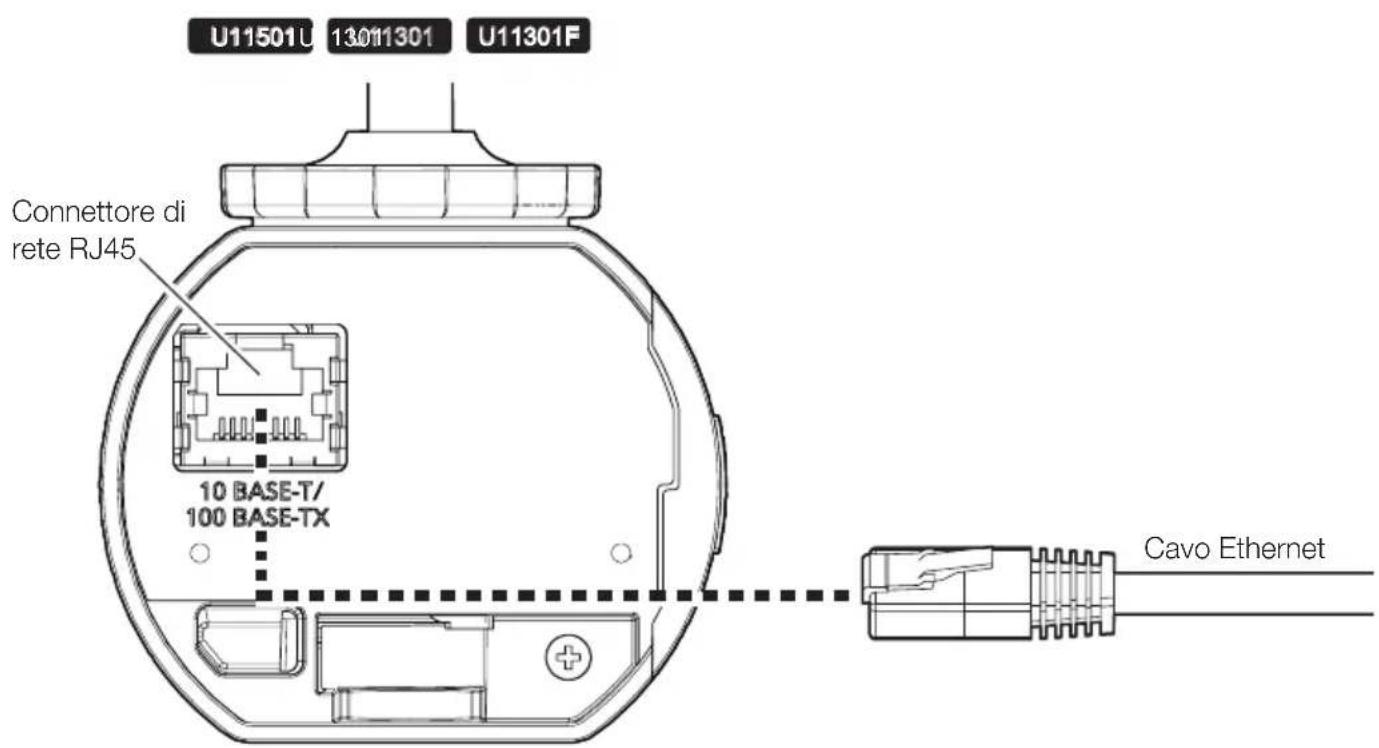

U11501U 13011301 U11301F Connettore di rete RJ45 10 BASE-T/ 100 BASE-TX Cavo Ethernet

Passaggio 6

→ Accendere l'unità (PoE).

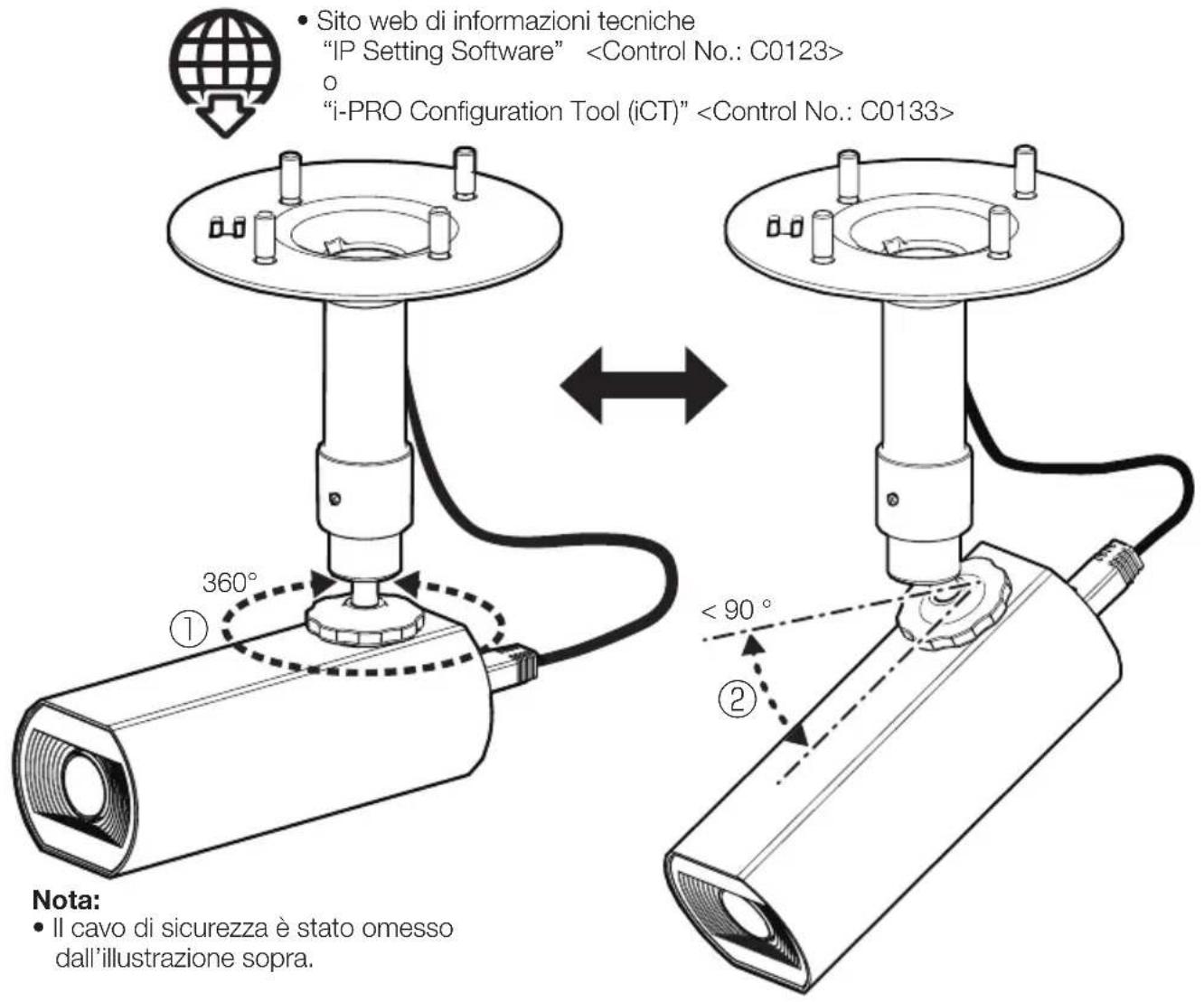

Sito web di informazioni tecniche "IP Setting Software" o "i-PRO Configuration Tool (iCT)" 360° ① Nota: • Il cavo di sicurezza è stato omesso dall'illustrazione sopra. < 90° ②

Passaggio 7

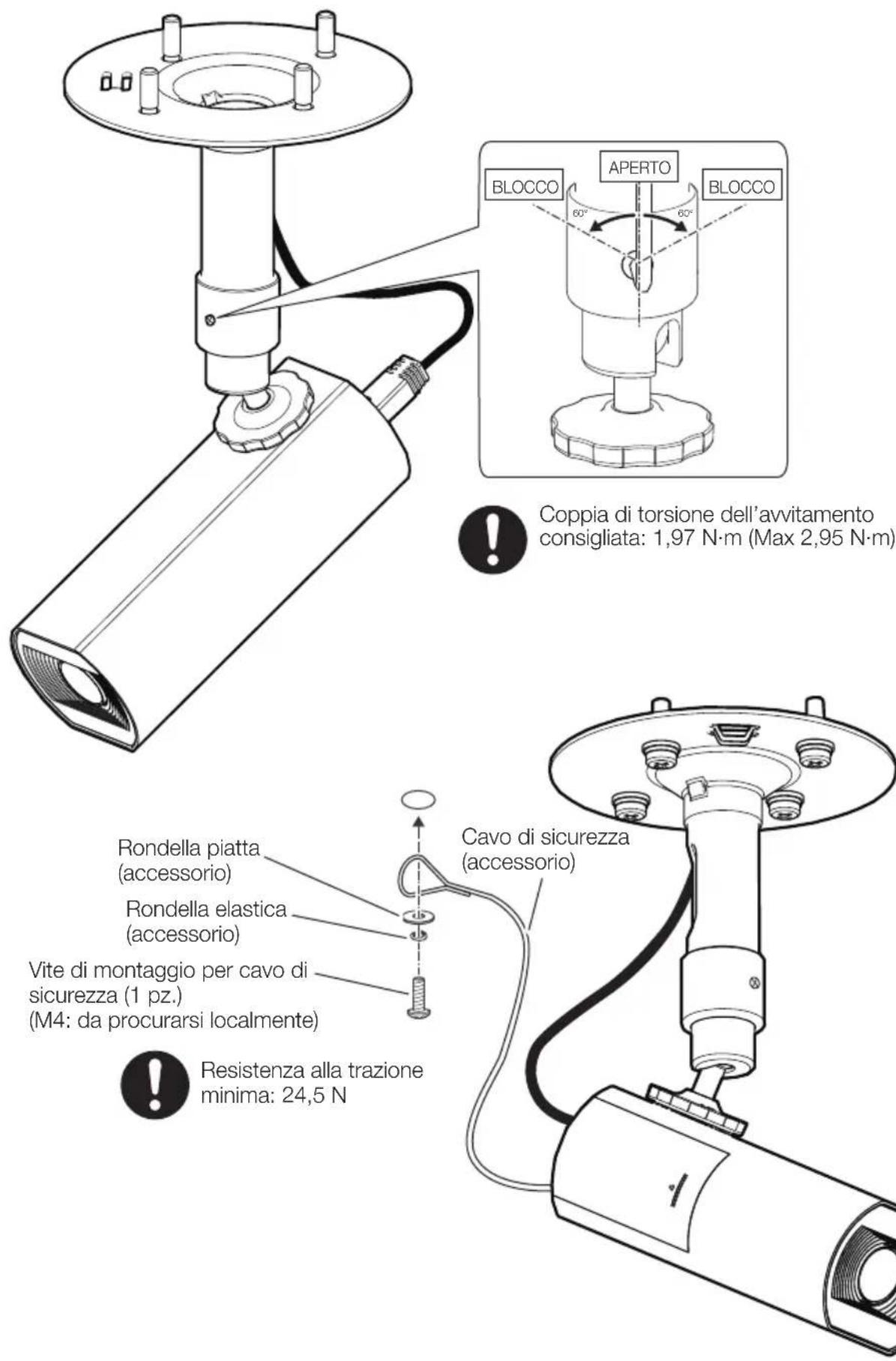

BLOCCO APERTO BLOCCO Coppia di torsione dell'avvitamento consigliata: 1,97 N·m (Max 2,95 N·m) Rondella piatta (accessorio) Rondella elastica (accessorio) Vite di montaggio per cavo di sicurezza (1 pz.) (M4: da procurarsi localmente) Resistenza alla trazione minima: 24,5 N Cavo di sicurezza (accessorio)
