MANUALE UTENTE WV-U21350-V3L i-PRO

Guida all'installazione

Istruzioni di installmente incluse

Telecamera di rete

Escludivamente per uso professionale

Uso interno

Riguardo ai manuali dell'utente

La documentazione del prodotto è costituita dai seguenti documenti.

• Guida all'installazione (questo documento): Fornisce informazioni su "Precauzioni", "Precauzioni per l'installazione" e metodo di installmente.
• Guida web (fare riferimento al link sul seguente site web con le informazioni sul prodotto): Include video sull'installazione, funzioni di base e metodi operativi di base per questo disposativo.
• User manual (Soltanto inglese) (fare riferimento al link sul seguente除去 web con le informazioni sul prodotto): Questa sezione describes the instructions per l'uso del software comuni a ciascun modello. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

" < Control No.: C ^****> " usato in quosti documenti dovrebbe essere utilizzato per la ricerca di informazioni sul nostro site web di informazioni tecniche (https://i-pro.com/ products_and_solutions/en/surveillance/learning-and-support/knowledge-base/ technical-information) e condurra alla corretta informazione.
- Prima di provare a collegare o utilizzare quello prodotto, leggere attendamente queste istruzioni e conservare l'opuscolo "Important Safety Instructions" per un uso futuro.
- La性和 memory microSDXC/ microSDHC/ microSD é indicata come scheda di memoria microSD.
- L'aspetto esterno ed altri parti illustrate in quello manuale possono differire dal prodotto effettivo, negli ambiti in cui quello non interferisce con l'utilizzo regolare, a causa di miglioramenti del prodotto.

i-PRO Co., Ltd.

Tokyo, Japan

Riguardo alle notazioni e alla spiegazione del numero di modello

U21550

: WV-U21550-V3L (5MP Modello varifocale Al)

U21350

: WV-U21350-V3L (2MP Modello varifocale Al)

U21501

: WV-U21501-V3L (5MP Modello varifocale non Al)

U21301

: WV-U21301-V3L (2MP Modello varifocale non Al)

Marchi di fabbrica e marchi di fabbrica registrati

• I logotipi SD, microSD e microSDXC sono marchi di fabbrica della SD-3C, LLC.
• I termini HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress e i loghi HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc.
• Tutti gli altri marchi di fabbrica citati in quello testo sono di proprietà dei rispetti proprietari.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi symboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e risciclaggio di vecchi prodotti e batterie usate vi invitiamo a segnari gli apposti puniti di raccolta secondo la legislazione vigente nel loro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Questo significato più essere usato in combinazione con un significato chimico. In quello caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

AVVERTENZA:

• Il funzionamento di quello prodotto in un ambiente residenziale potrebbe causare interferenze radio.

Precauzione: Avviso:

• L'alimentatore CC collegato alla telecamera deve trovarsi dello stesso edificio.
• La telecamera di rete è progettata per il collegamento ad una rete Ethernet o PoE perché intradimento sull'impianto esterno.
• Questo prodotto non ha un interrottore di alimentazione. Assicurarsi di installare dispositivi di disconnessione quali un interrottore automatico per arrestare l'alimentazione principale dell'apparecchiatura che fornisce alimentazione a quello prodotto.

• Prima di tentare di collegare o utilizzato quello prodotto, si prega di leggere attendamente queste istruzioni.

• Questo prodotto non è adatto all'impiego in posizioni dove è probabile la presenza di bambini.

• Non installment Anything in luoghi in cui chiunque possa averere facile accesso.
• Questo prodotto è un'apparecchiatura professionale.
• Per informazioni sulle viti e sulle altre parti necessarie per l'installazione, fare riferimento alla sezione correspondente del presente documento.

: Simbolo di corrente continua

Precauzioni

Spiegano quali disposizioni osservare obbligatoriamente per evitare lesionsi alle persone e danni materiali. Le dichiarazioni sulla sicurezza comuni a tutti i modelli di telecamera di rete i-PRO sono pubblicate sul site web accessibile dal codice a barre bidimensionale sulla destra. Non esitare a consultarle.

Non installment应该如何 prodotto in un ambiente soggetto a restrizione o divieto.

In caso contrario, si potrebbero causare lesions, incidenti o malfunzionamenti dovuti a cadute.

Verificare le precauzioni per la sicurezza comuni a tutti i modelli sul site web di cui sopra e le precauzioni per l'installazione nella Guida all'installazione.

Rivolgersi al rivenditore per i lavori di installmente.

I lavori di installmente richiedono tecnica ed esperienza. La mancata osservanza di esta precauzione.
puo causare incendi, scosse elettriche, ferite o dati al prodotto. Non esitare a rivolgersi al rivenditore.

Installare il prodotto con precisione e in modo sicuro su una area di installatione in conformità con le istruzioni di installatione.

La mancata osservanza di questa precauzione può causare ferite o incidenti.

Adottare misure di protezione per evitare la caduta di quello prodotto.

La mancata osservanza di但这a precauzione poo causare una caduta e provocare ferite.

Fissare saldamente il prodotto alla superficie di installatione utilizzato viti o anticoraggi. Accertarsi di installare il cavo anticaduta, se incluso.

Interrompere immediamente l'utilizzo se si verifica qualcosa di anomalo con questo prodotto.

Quando furiesce fumo dal prodotto, proviene odore di fumo dal prodotto o la parte esterna del prodotto si è deteriorata, l'utilizzo continu causerà un incendio o una caduta del prodotto provocando ferite o danni alla proprietà.

In this case, spegnerlo immediatamente e rivolgersi a personale di assistenza qualificato per la riparazione.

■ Eseguire ispezioni periodiche.

La ruggine sulle parti metalliche o sulle viti cui cause la caduta del prodotto e provocare ferite o incidenti.

Rivolgersi al rivenditore per le ispezioni.

Spagnere l'unità prima di qualunque ispezione o intervento di manutenzione.

Precauzioni per l'installazione

i-PRO Co., Ltd. non potrè essere considerata responsable per anni patrimoniali e/o non patrimoniali a cose e/o persone derivanti da installatione o funzionamento eseguiti in modo non conforme al presente documento.

Al fine di prevenir ferite, quello prodotto deve essere montato saldamente su una superficie di installatione in conformità con la Guida all'installazione.
Area di installmente di quello prodotto

Selezionare una posizione adeguata come area di installatione (come una superficie di installatione robusta) nel proprio ambiente specifico.

• Accertarsi che l'area di installmenta sia sufficientemente robusta per sostenere quello prodotto, come un soffitto di cemento.
• Installare la telecamera in una parte della fondazione della costruzione o dove è assicurata una sufficiente robustezza.

• Non montare il prodotto su un pannello di cartongesso o su una superficie di legno in quanto sono troppo deboli. Se non è possibile evitare il montaggio del prodotto su una superficie di quello tipo, la superficie deve essere sufficientemente inferzata.

• Questa telecamera è stata progettata per essere utilizzata all'interno.

Questo prodotto non è utilizzabile all'esterno. Non esporre questa telecamera alla luce solare diretta per ore e non installare il prodotto vicino ad un riscaldatore o ad un condizionatore d'aria. In caso contrario, si possono causare deformazione, scolorimento e un cattivo funzionamento.

Non collocare quello prodotto nelle seguenti posizioni:

• Posizioni dove viene'utilizzato un agente chimico quali una piscina
• Posizioni soggette ad umidità o fumi oleosi quali una cucina
• Posizioni in ambienti specifici soggetti ad un'atmosfera inflammabile o a solventi
• Posizioni dove vengono generate radiazioni, raggi X, forti onde radio o un forte Campo magnetico
• Posizioni in prossimità delle coste sottoposte direttamente alla brezza di mare o positioni soggette a gas corrosivi come da sorgenti termali, regioni vulcaniche, etc.
• Posizioni dove la temperatura non è compresa nel range specificato
• Posizioni soggette a vibrazioni, come su veicoli, natanti, linee di produzione (Questo prodotto non è progettato per l'utilizzo su veicoli.)
• Posizioni vicine a prodotti in gomma contenti zolfo (guarnizioni, piedini in gomma, etc.)
• Posizioni dove si più bagnare direttamente a causa di pioggia o schizzi d'acqua (incluso sotto grondaie, etc.)
• Posizioni soggette a umidità o polvere
• Posizioni soggette a cambiamenti improvisi di temperatura come in prossimità di bocchette di scarico di condizionatori d'aria o porte di ingresso per la circolazione dell'aria

■ Avvitamento delle vite

Non utilizzato un avvitatore ad impatto. L'utilizzo di un avvitatore ad impatto può danneggiare le viti o causare un avvitamento excessivo.

■ Riguardo alla riflessione della luce dall'esterno o di luce IR

Immagini fantasma possono apparire sullo schermo a seconda dell'angolo di incidenza della luce esterna. In caso di luce IR, l'installazione di una telecamera in prossimità di una parete potrebbe causare la riflessione dei raggi infrarossi che avrare come risultato il far diventare biancastro tutto o una parte dello schermo.

• Far riferimento al nostro site web di informazioni tecniche per esempi di immaginie e misure da adottare.

■ Prestare attenzione all'umidità

Installare questo prodotto quando l'umidità è Bassa. Se l'installazione viene eseguita quando piove o in condizioni di elevata umidità, l'internalo potrebbe risentire dell'umidità, causando l'annebbiamento dell'interno del coperchio a cupola.

Protezione contro i fulmini

Quando si utilizzato i cavi all'esterno, esiste la possibilità che possano essere colpiti da fulmini. In tal caso, installare un parafulmine vicino alla telecamera e fare in modo che la lunghezza del cavo di rete tra la telecamera e il parafulmine sia più ridotta possibile per prevenir che la telecamera venga colpita dai fulmini. Far riferimento al nostro site web di informazioni tecniche

Quando si può verificare interferenza/disturbo

Può apparire rumore nel video o nell'audio nei pressi di un forte Campo elettrico proveniente da un'antenna TV o radio, motori e trasformatori, o un forte Campo elettrico/campo magnetico da una linea di alimentazione (linea di illuminazione) di 100 V CA o superiore. Eseguire i lavori di distribuzione dell'alimentazione in modo da mantenerla a una distance di 1 m o eseguire i lavori per il condotto elettrico utilizzato tubi metallici. (Assicurarsi di effettuare il collegamento a terra dei tubi metallici.)

■ Etichetta di individazione della classificazione e dell'alimentazione dell'apparecchiatura

Far riferimento all'etichetta di indicazione sulla parte inferiore di但这a unità per la classificazione, l'alimentazione dell'apparecchiatura ed altre informazioni.

■ Riguardo all'elettricità statica

Prima di installare o rimuovere quello prodotto, accertarsi di toccare oggetti metallici per scaricare l'elettricità statica dal proprio corpo.

Dati tecnici

Alimentazione*1: PoE (conforme a IEEE802.3af)
Consumo di potenza*1: PoE 48 V CC: 200 mA / circa 9,6 W (Dispositivo classe 0)
Ambiente di funzionamento
Temperatura ambiente di funzionamento:	Da -10 °C a +50 °C
Umidità ambiente di funzionamento:	Dal 10 % al 90 % (senza condensazione)
Ambiente di stoccaggio
Temperatura di stoccaggio:	Da -30 °C a +60 °C
Umidità di stoccaggio:	Dal 10 % al 95 % (senza condensazione)
Microfono incorp.orato:	Microfono a condensatore a elettrete non direzionale
U21501 U21301
Uscita del monitor:	HDMI 1080p (60Hz/50Hz), 720p (60Hz/50Hz)
U21501
Uscita audio:	HDMI LPCM
U21501
Impermeabile e antipolvere: Confor	mità IP42* 2
Dimensioni: ø129,5 mm x 102 mm	(A)Raggio della cupola 40 mm
Peso: Circa 380 g
Finitura:	Corpo principale : Resina ABS, i-PRO biancoCoperchio a cupola : Resina acrilica, trasparente

1 Far riferimento al nostro site web di informazioni tecniche per ulteriori informazioni su alimentazione e consumo di potenza.
2 Per il montaggio a parete, la telecamera è conforme a IP42 solo quando il cablaggio è rivolto verso il basso.

Accessoristandard

Altri articoli necessari (non inclusi)

Viti di montaggio

Metodo di installmente Vite consigliata*	1	Resistenza alla trazione minima*2
Montaggio della telecamera direttamente sulla superficie di installmente.	M4 × 16 mm*3 × 2 pz.	196 N
Montaggio della telecamera su una scatola di derivazione/giunzione.
Montare la telecamera utilizzando la staffa di montaggio progettata appositamente.	Far riferimento al manuale di istruzioni di ciascuna staffa.

1 Selezionare viti adatte al materiale della posizione in cui si montera la telecamera. In questa circostanza non si devono utilizzato viti e chiodi da legno.
2 Questo valore indica il valore minimo di resistenza alla trazione richiesto per ciascuna vite. Per informazioni sulla resistenza alla trazione minima, far riferimento al nostro site web di informazioni tecniche .
*3 La lunghezza della vite è un esempio di quando si installa la telecamera su una superficie di installation robusta con uno spessore di 20 mm o superiore.

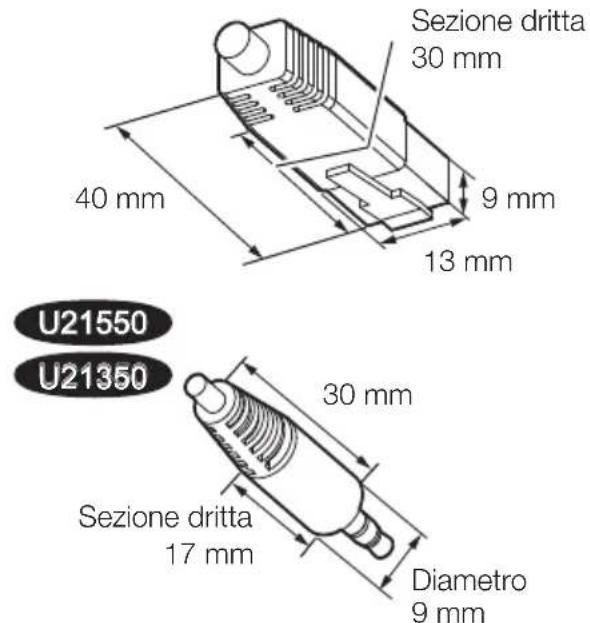

- Cavo Ethernet con connettore RJ45 (categoria 5e o superiore, dritto, tutti e 4 i doppini (8 pin), meno di 100 m)
In base alla necessità, cavo di ingressso audio, cavo di uscita audio U21550 U21350

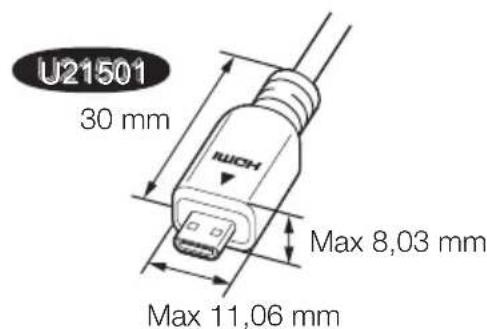

A seconda delle necessita, cavo micro HDMI tipo D (lato telecamera) U21501

Accessoropzionali

Informazioni più recenti → Sito web di informazioni tecniche “Accessory Selector”

Correzione dei difetti di funzionamento

Prima di richiedere assistenza, fare riferimento a "Correzione dei difetti di funzionamento" nella "Guida web".

Quindi, confermare il problema.

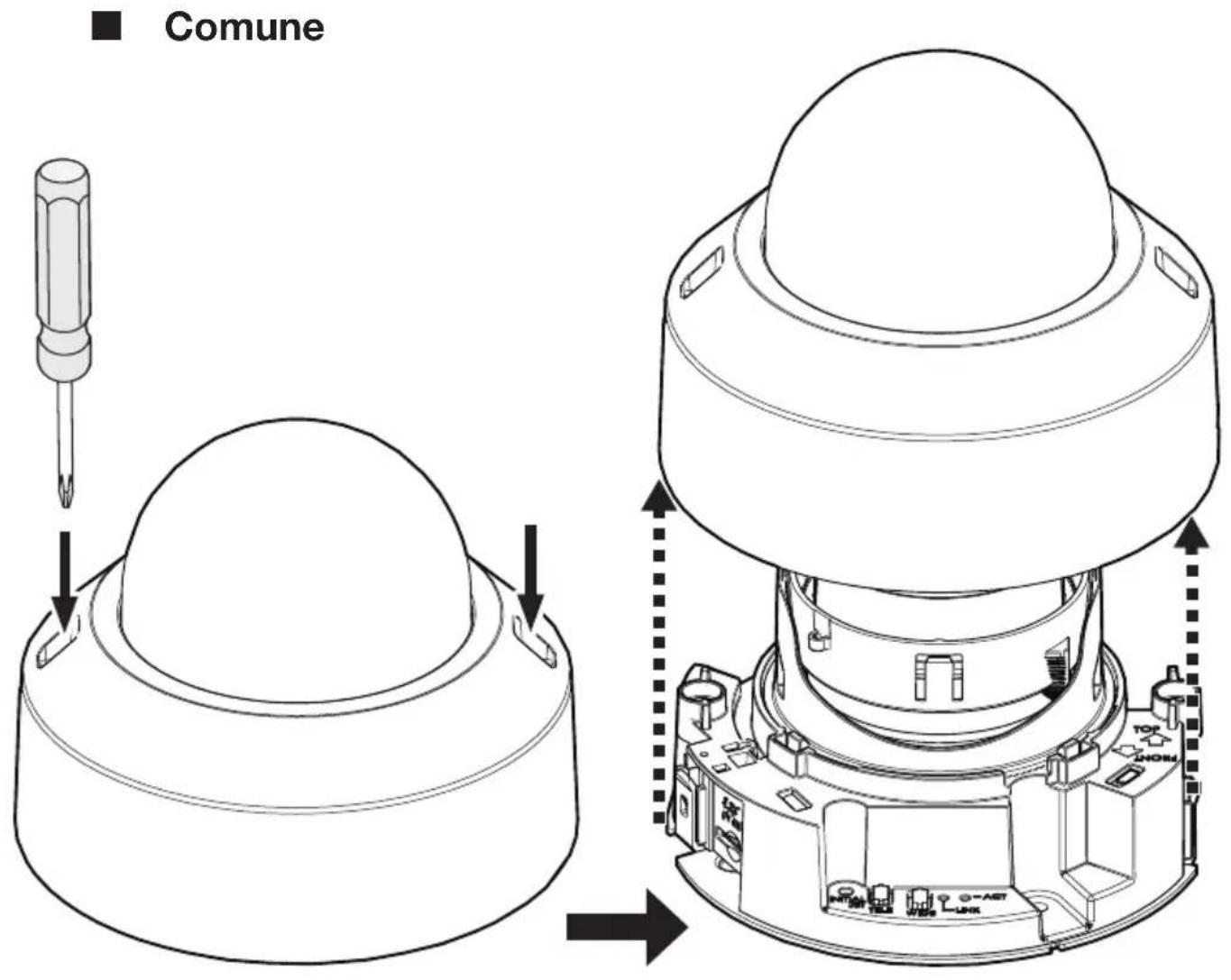

Procedura di installmente

• Le seguenti istruzioni di installatione utilizzato e come esempi.

Passaggio 1

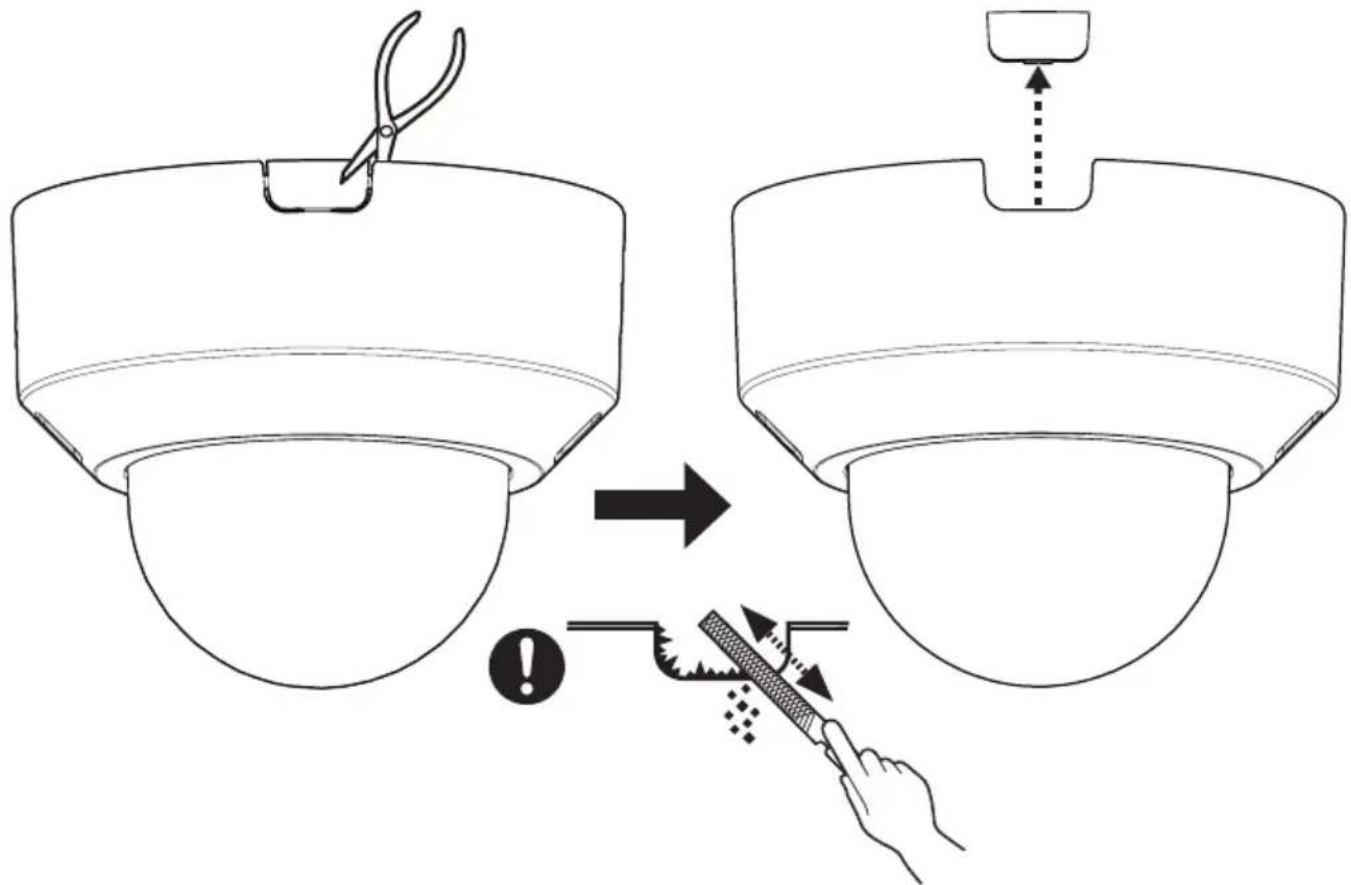

Preparativi (continuazione)

■ Quando si utilizes il foro di accesso dei cavi laterale

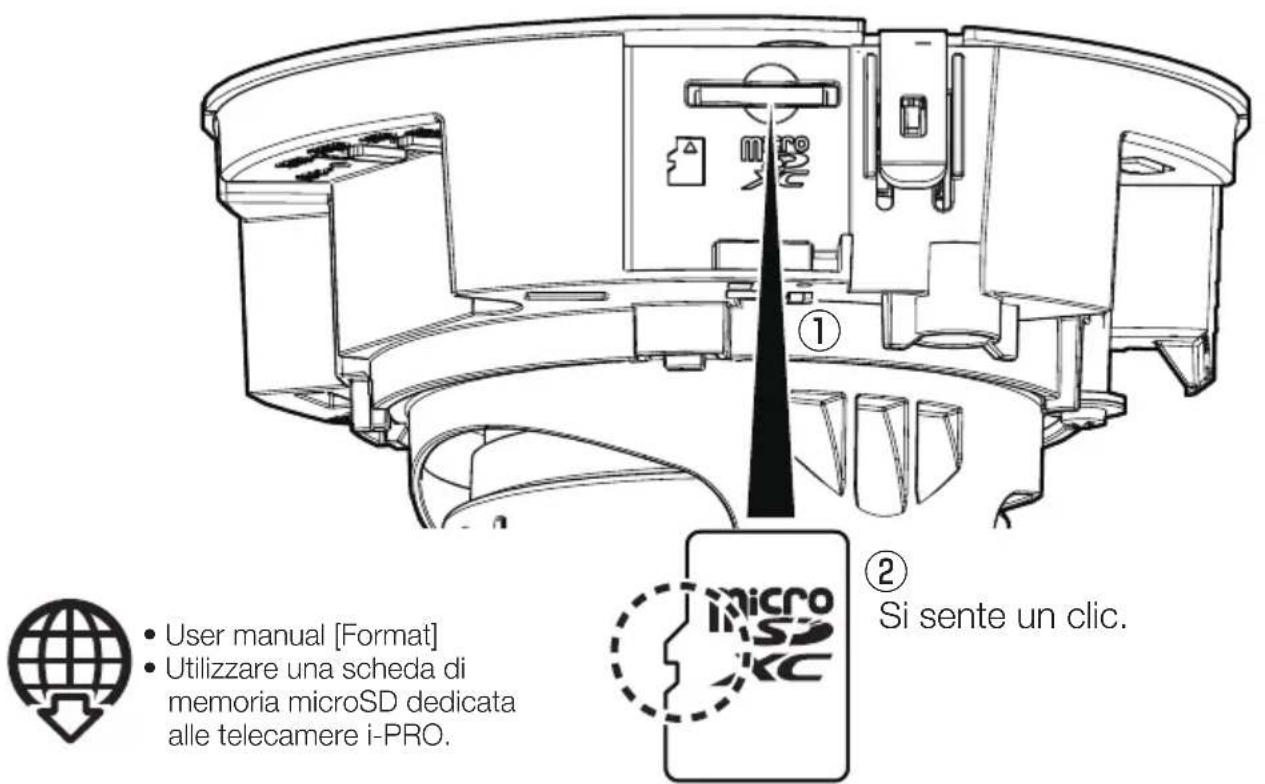

■ Quando si utilizesza una_schedi memoria microSD

Passaggio 2

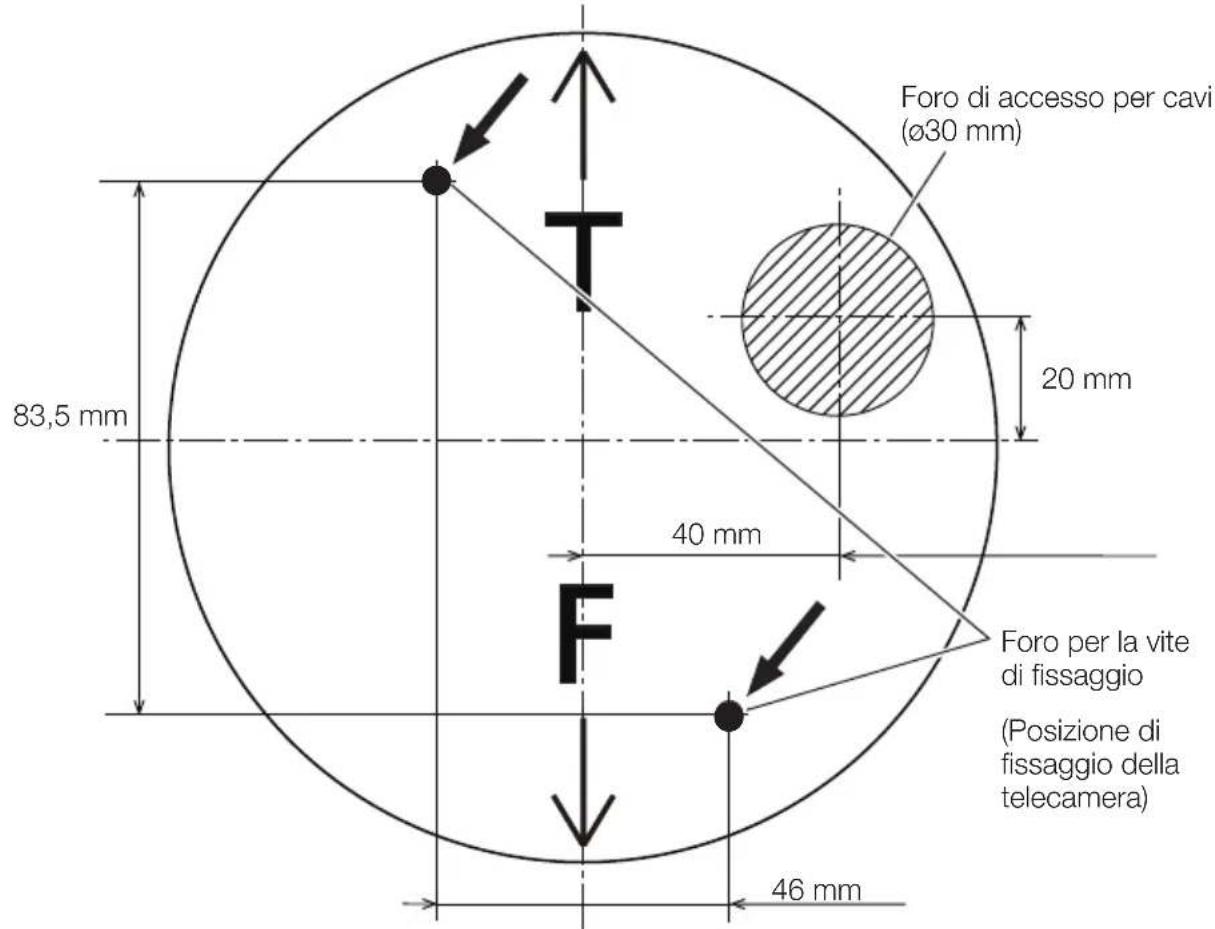

Nota:

• Quando si introduce il cavo utilizzato il foro di accesso dei cavi laterale della telecamera, non è necessario praticare un foro di accesso per cavi sulla superficie di installmente.

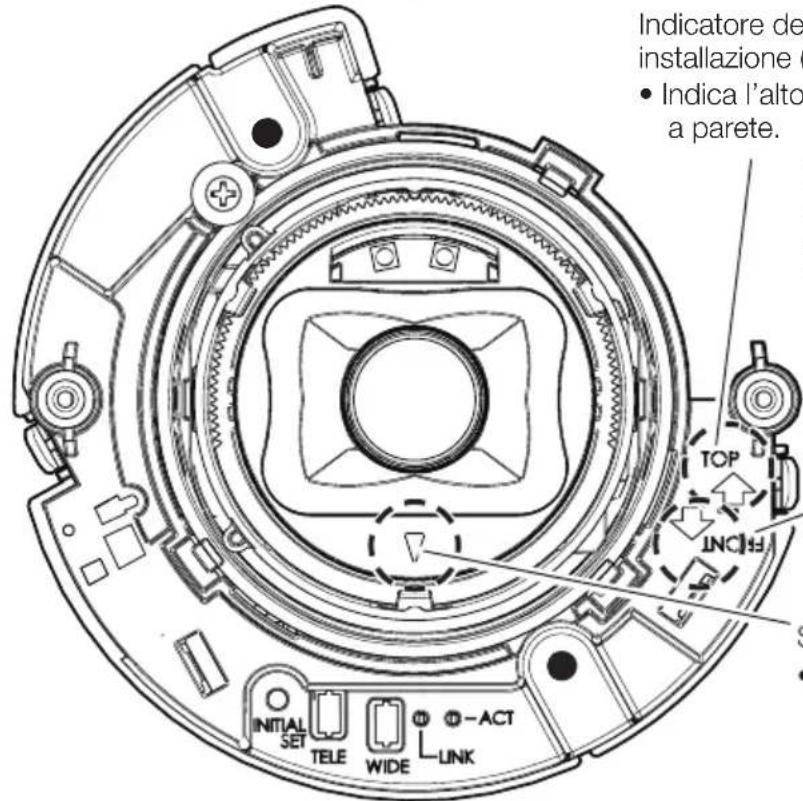

Indicatore della direzione di installatione (TOP)

• Indica l'alto nell'installazione a parete.

Indicatore della direzione di installment (FRONT)

FRONT delve essere rivolto in direzione della parte anteriore della teletcamera (il lato del logo i-PRO).

Simbolo "

• Direzione verso l'alto della schermata

• Se dietro la telecamera è presente uno spazio, potrebbe penetrare della polvere. Far riferimento al nostro site web di informazioni tecniche per ulteriori informazioni.

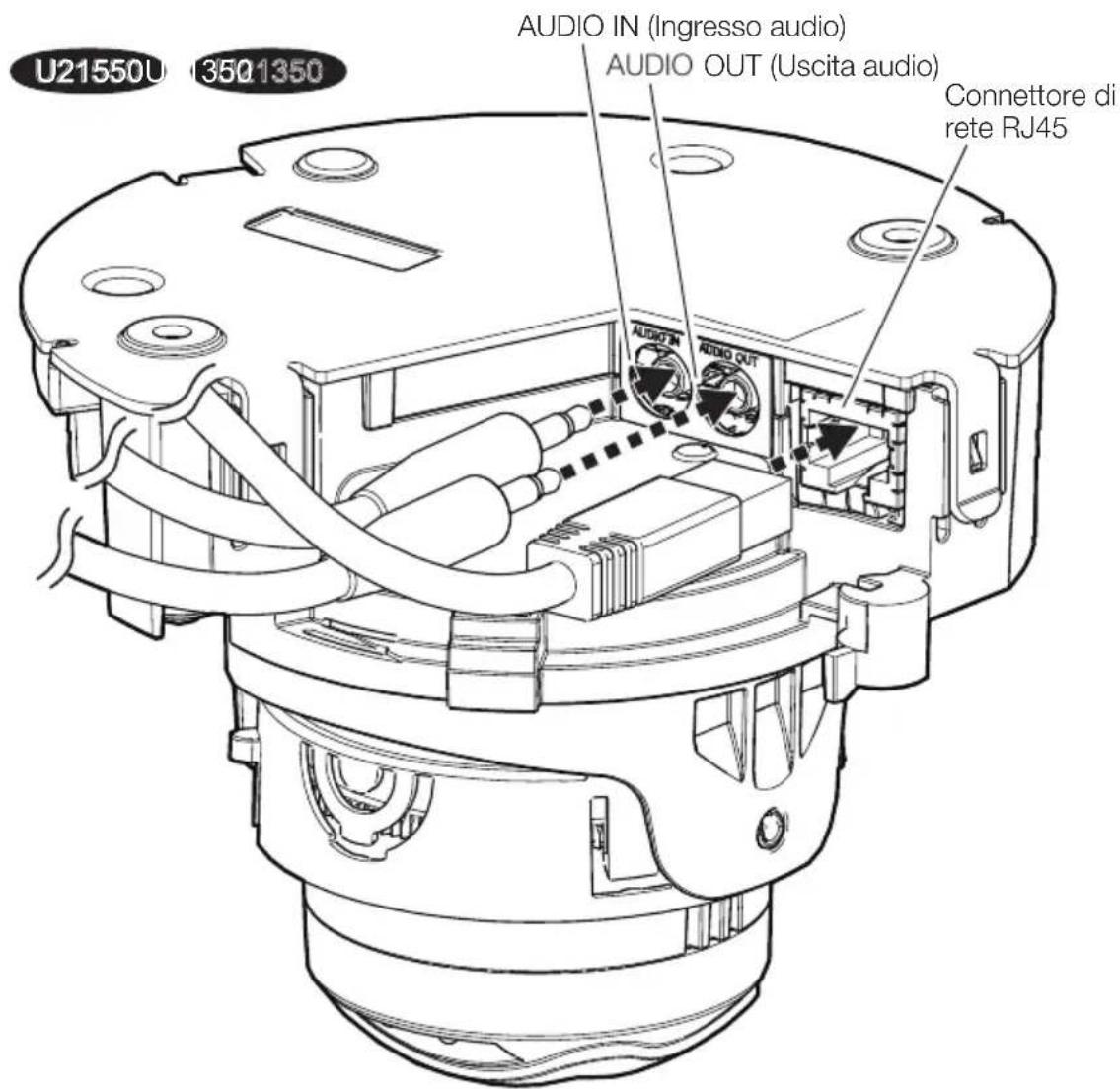

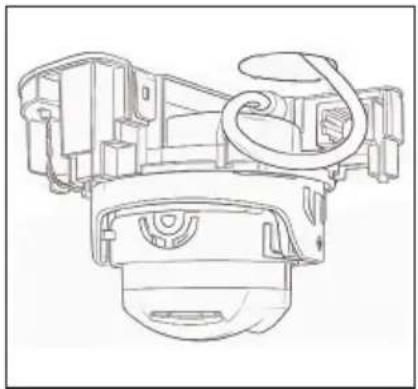

Passaggio 3

AUDIO IN (Ingresso audio)

< 1 m (Microfono)

< 10 m (Linea)

AUDIO OUT (Uscita audio)

<10m

Cavo Ethernet

Cavo Ethernet con connettore

RJ45 (categoria 5e o superiore, dritto, tutti e 4 i doppini (8 pin), meno di 100 m)

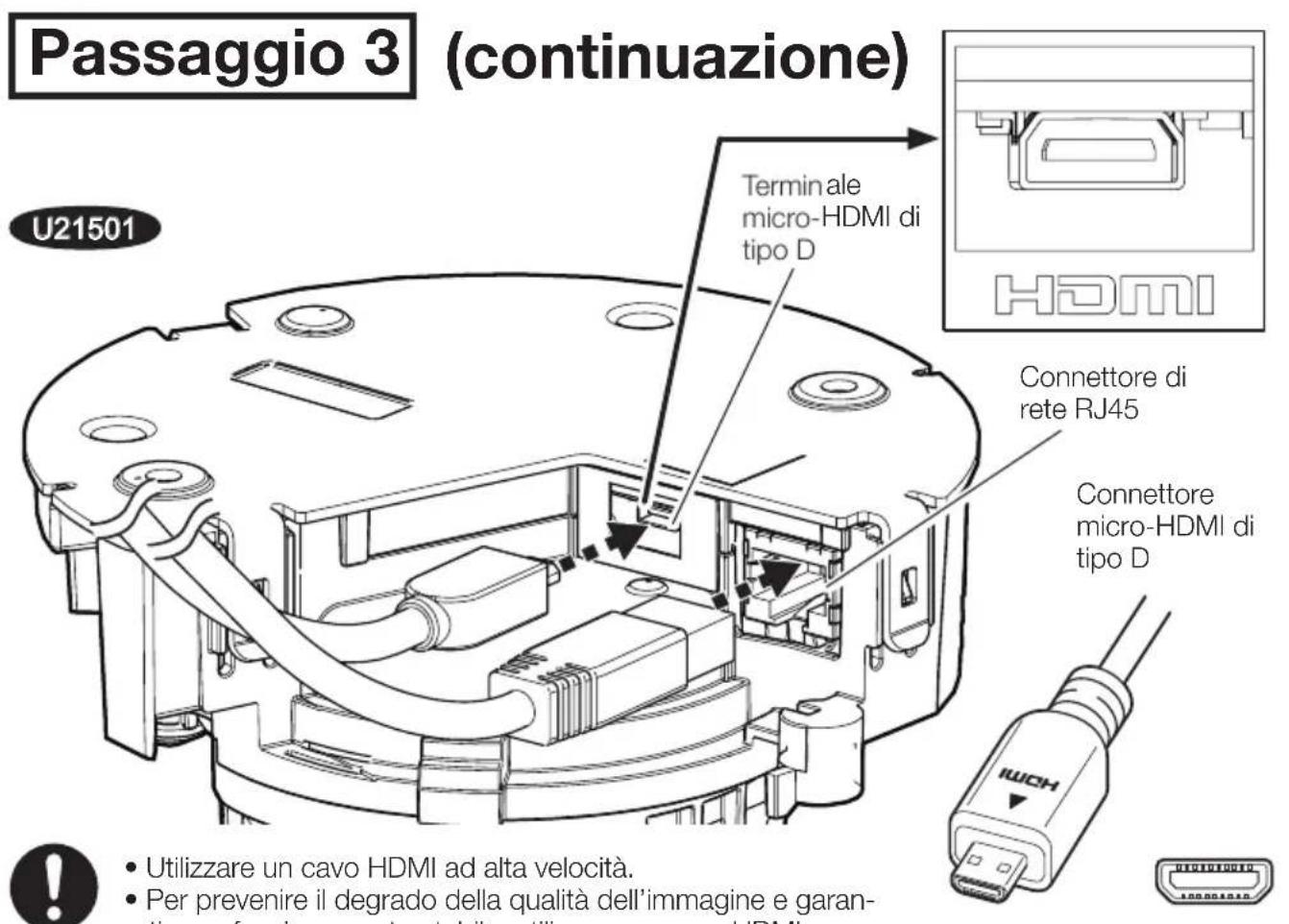

Utilizzare un cavo HDMI ad alta velocità.
- Per prevenir il degrado della qualità dell'imagine e garantire un funzionamento stabile, utilizzato un cavo HDMI non più lungo di 5 m.
- Quando si utilizesza un cavo HDMI, collegarlo alla telecamera con circa 150~mm di cavo estratto dal foro di accesso cavo in modo che non venga applicata alcuna sollecitazione al connettore del cavo HDMI. Disporre il cavo HDMI in un anello per garantire un corretto intradamento.

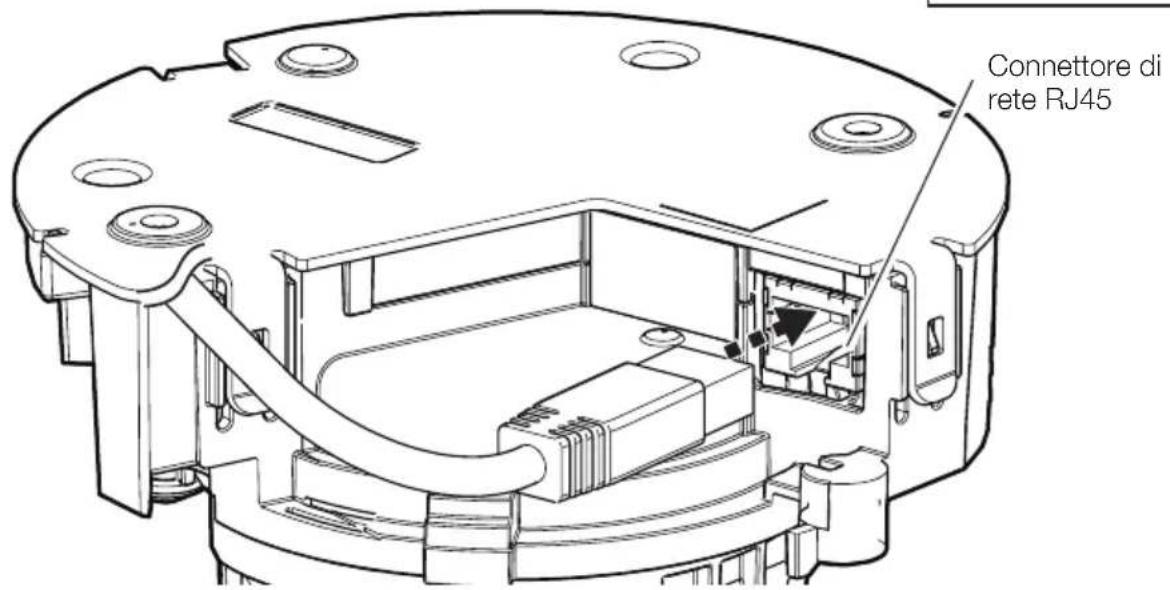

Connettore di rete RJ45

Passaggio 4

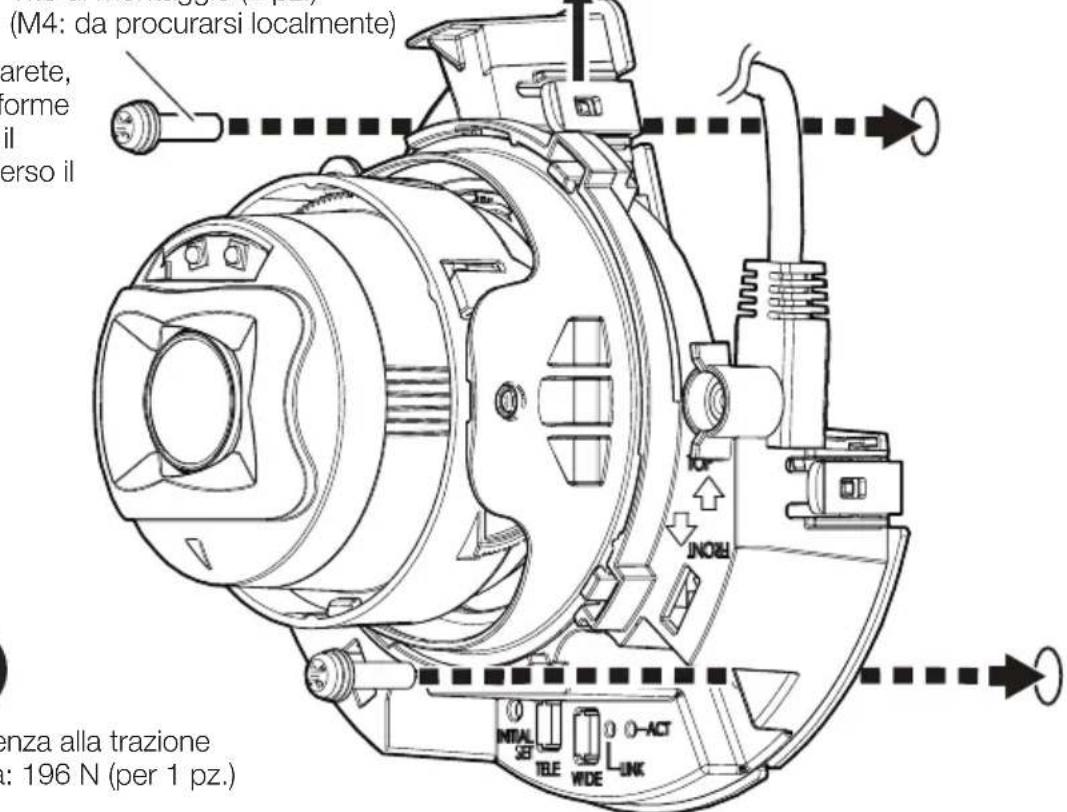

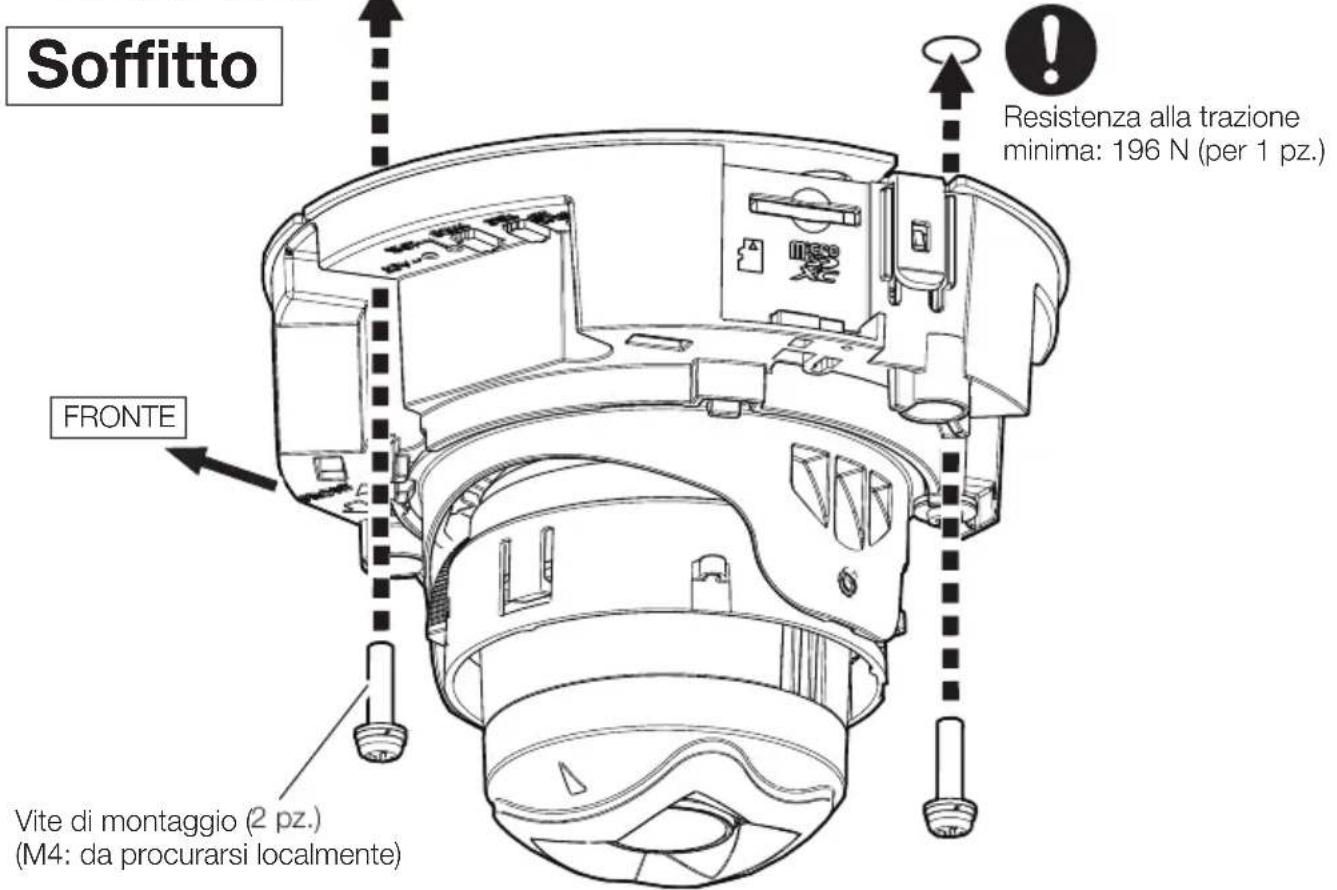

Montaggio della telecamera direttamente sulla superficie di

installazione.

Parete

Vite di montaggio (2 pz.)

(M4: da procurarsi localmente)

PARTES SUPERIORE

Nota:

• Per il montaggio a parete, la telecamera è conforme a IP42 solo quando il cablaggio è rivolto verso il basso.

Resistenza alla trazione minima: 196 N (per 1 pz.)

Passaggio 4

(continuazione)

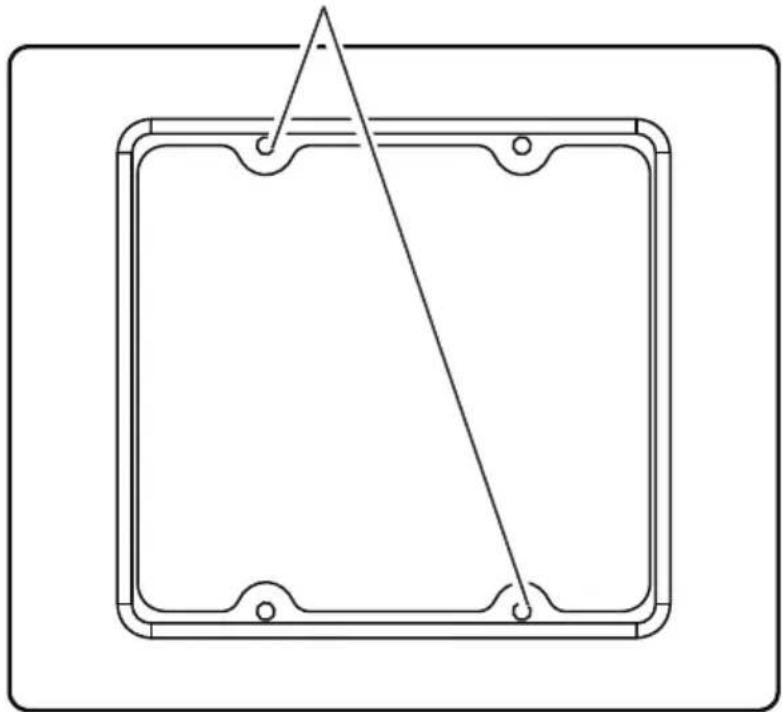

Montaggio della telecamera su una scatola di derivazione/ giunzione.

Posizione di fissaggio della telecamera

Passaggio 5

Accendere l'unità (PoE).

• Se è presente una pellicola di protezione sull'obiettivo, rimuoverla.

• Sito web di informazioni tecniche

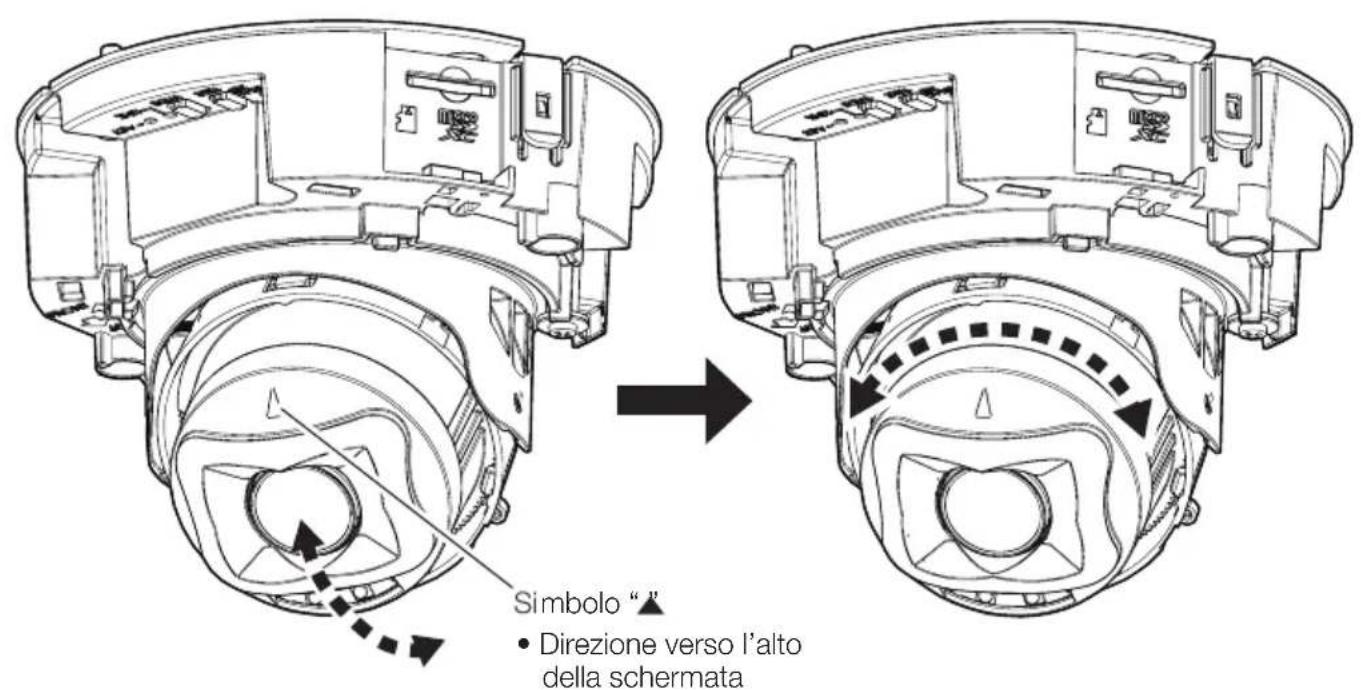

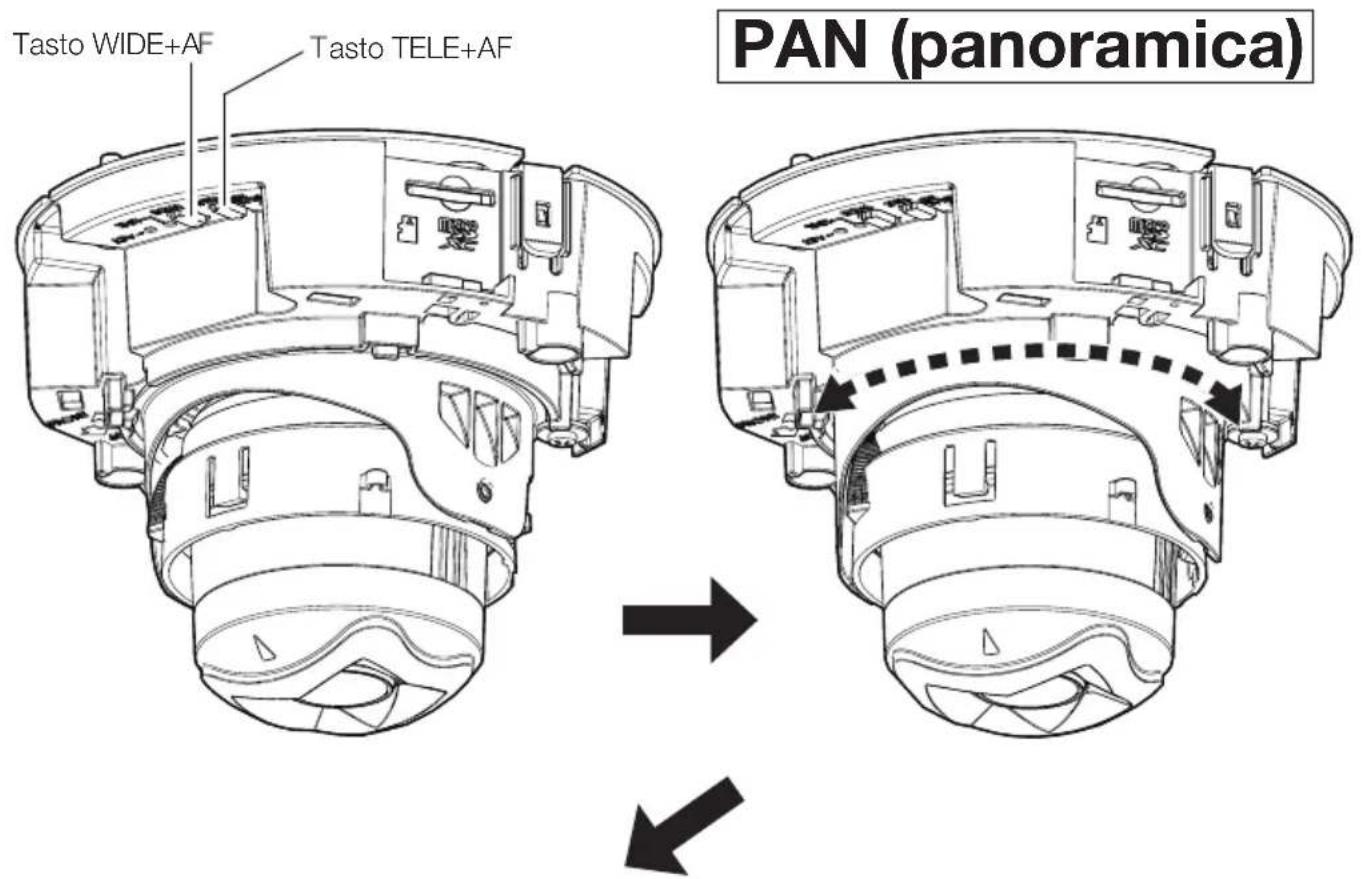

Passaggio 6 Soffitto

TILT (inclinazione) YAW (imbardata)

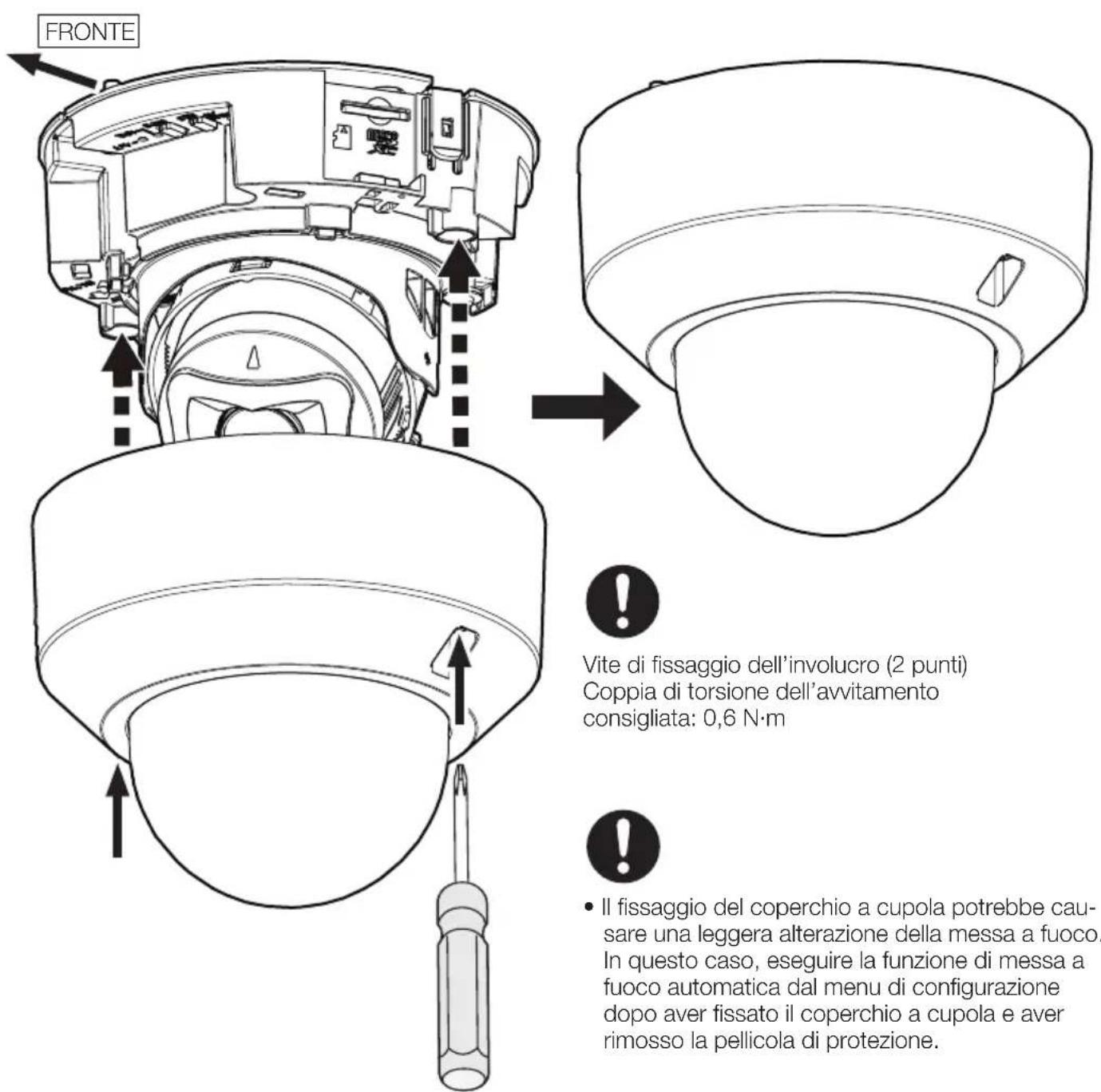

Passaggio 6 Soffitto (continuazione)

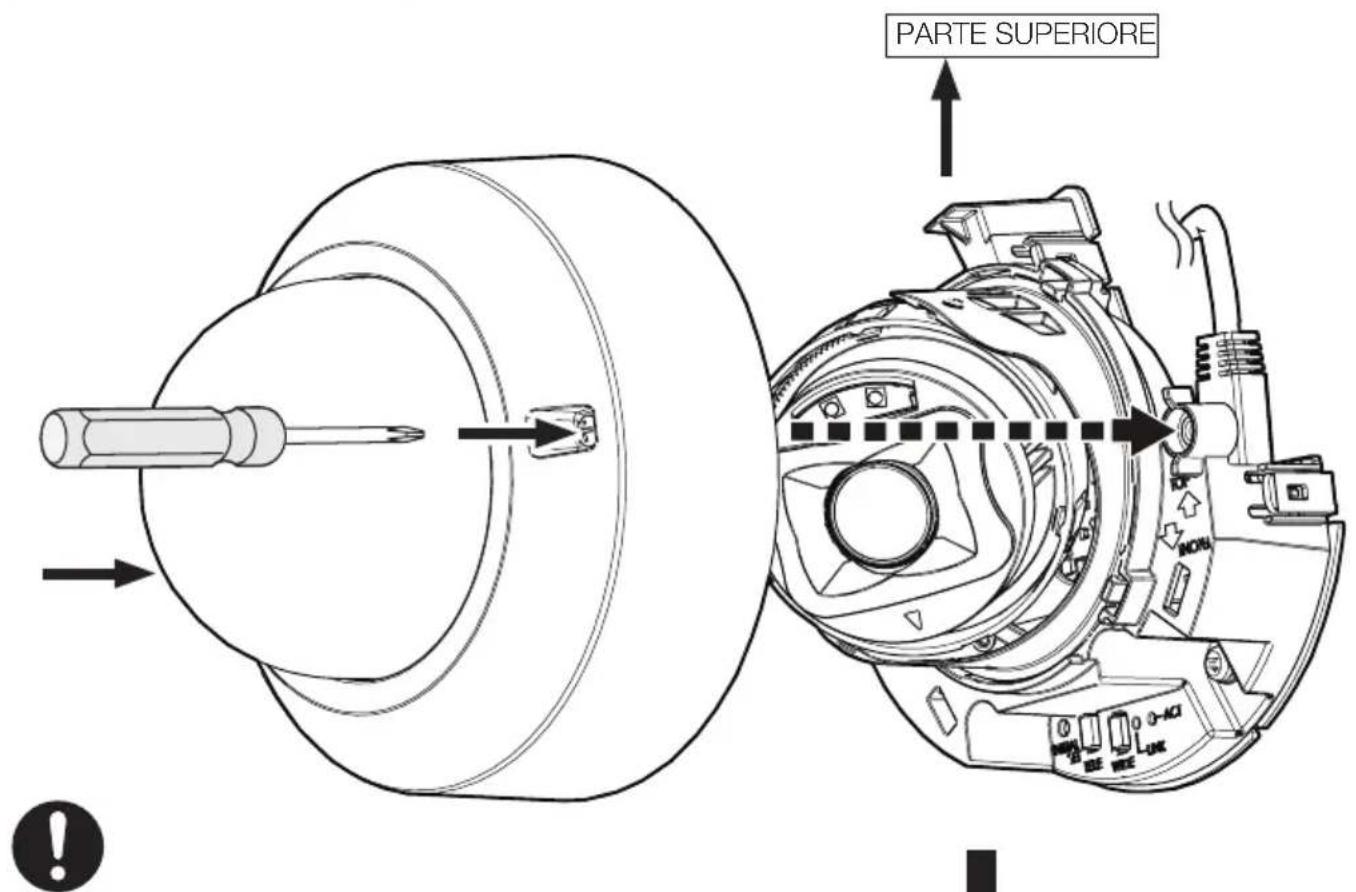

Parete (continuazione)

Vite di fissaggio dell'involucro (2 puniti)
Coppia di torsione dell'avvitamento
consigliata: 0,6 N·m

- Il fissaggio del coperchio a cupola potrebbe causare una leggera alterazione della messa a fuoco. In quello caso, eseguire la funzione di messa a fuoco automatica dal menu di configurazione dopo aver fissato il coperchio a cupola e aver rimioso la pellicola di protezione.
