BEDIENUNGSANLEITUNG WV-U21350-V3L i-PRO

Beiliegende Einbauanleitung

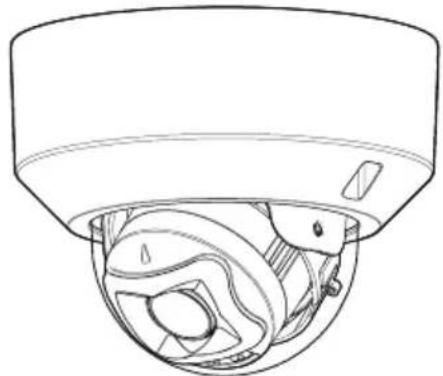

Netzwerkkamera

Nur für die professionelle Anwendung

Verwendung im Innenbereich

Modell-Nr. WV-U21550-V3L

WV-U21350-V3L

WV-U21501-V3L

WV-U21301-V3L

WV-U21550-V3L

Bedienerhandbucher

Die Produktdokumentation besteht aus den folgenden Dokumenten.

• Installationshandbuch (vorliegenden Dokument): Bietet die Informationen zu den "Vorsichtsmaßnahmen", "Vorsichtsmaßnahmen zur Installation" und dem Montageverfahren.
• Web-Anleitung (siehe den Link auf der folgenden Produktinformations-Website): Enthält Installationsvideos, Grundfunktionen und grundlegende Betriebsmethoden für diesen Gerät.
• User manual (Nur Englisch) (siehe den Link auf der folgenden Produktinformations-Webseite): In diesen Abschnitt werden die Software-Bedienungsanweisungen beschrieben, die für alle Modelle gelten. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

Die in diesen Dokumenten verwendete "" kann zur用户提供 einen besonderer Website für technische Informationen (https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-information) verwendet werden und leitet Sie zu den wichtigen Informationen weiter.

-itte lessen Sie diese Bedienungsanleitung vor dem AnschlieBen und der Inbetriebnahme thesees Produktus aufmerksam durch und speichern Sie das Merkblatt "Important Safety Instructions" zur späteren Verwendung.
Die microSDXC/ microSDHC/ microSD-Speicherkarte sind unter dem Begriff microSD-Speicherkarte zusammenfasst.
Die Abbildungen in thisem Handbuch, die das auBere Aussehen und Teile des Gerats zeigen, konnen aufgrund laufender Verbesserungen gingfugig vom tatsächlichen Produkt abweichen.

i-PRO Co., Ltd.

Tokyo, Japan

Anmerkungen und Modellnummer-Erklärung

U21550

: WV-U21550-V3L (5MP KI-variobjektiv-Modell)

U21350

: WV-U21350-V3L (2MP KI-variobjektiv-Modell)

U21501

: WV-U21501-V3L (5MP Nicht-KI-variobjektiv-Modell)

U21301

: WV-U21301-V3L (2MP Nicht-KI-variobjektiv-Modell)

Warenzeichen und eingetragene Warenzeichen

Die SD-, microSD- und microSDXC-Logos sind Warenzeichen von SD-3C, LLC.
- Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
- Andere in dieser Bedienungsanleitung enthaltene Warenzeichen sind Warenzeichen des jeweiligen Eigentümers.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden)dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie dazu, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen, insbesondere beim Umgang mit lithiumhaltigen Batterien, auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls. Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten)

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In dieser Fall erfolgt这点 auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

WARNING:

• Der Betrieb theses Produkts in einem Wohngebiet kann Funkstörungen verursachen.

Vorsicht: Hinweis:

Die Gleichstromversorgung für diesen Gerät muss aus demselben Gebäude stammen.
Die Netzwerkkamera ist für den Anschluss an ein Ethernet- bzw. PoE-Netzwerk bestimmt und darf nicht nach außen geroutet werden.
- Dieses Produkt besitz keine Netzschalter. Installieren Sie dazu Trennvorrichtungen wie einen Schutzschalter, um die Hauptleistung der Stromversorgungsanlagen zu dieserem Produkt unterbrechen zu konnen.
-itte lessen Sie diese Bedienungsanleitung vom dem Anschlieben und der Inbetriebnahme die-ses Produkts aufmerksam durch.

• Dieses Produkt ist nicht zur Verwendung an Orten geeignet, an denen wahrscheinlich Kinder anwesend sind.
• Stellen Sie these Produkt nicht an Orten auf, die von gewöhnlichen Personen leicht zu erreichen sind.
• Dieses Produkt ist ein professionelles Gerät.
  Informationen zu den erforderlichen Schrauben und anderen Teilen für den Einbau finden Sie im entsprechenden Abschnitt thises Dokuments.

:Gleichstromssymbol

Vorsichtsmaßnahmen

Um Personen- und Sachschäden zu vermeiden, wird darin erklärart, was unbedingt zu beachten ist. Die Sicherheitschinweise, die für alle Netzwerkkameramodelle von i-PRO gelten,finden Sie auf der Website, die über den zweidimensionalen Barcode auf der rechten Seite verlinsk ist.itte achten Sie daraufuf, sie zu konsultieren. https://i-pro.com/products_and_solutions/en/surveillance/learningand-support/knowledge-base/safety-instructions

Installieren Sie these Productn nicht in einer eingeschränkten oder verbotenen Umgebung.

Bei Nichtbeachtung kann es zu Verletzungen, Unfälle oder Fehlfunktionen aufgrund von Herunterfallenkommen.

Bitte beachten Sie die für alle Modelle geltenden Sicherheitshinweise auf der oben genannten Website sowie die Installationshinweise in der Installationsanleitung.

Zur Installation an einen Fachhändler wenden.

Installationsarbeiten erfordern Fachkenntnisse und Erfahrung. Andernfalls besteht die Gefahr von Brand, elektrischem Schlag, Verletzungen oder Schäden an thisem Produkt. Unbedingt einen Fachhändler konsultieren.

■ Installieren Sie das Produktordnungsgemäß und darüber an einer Installationsbereich entsprechend den Installationsanleitungen.

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder Unfälle.

Treffen Sie Maßnahmen zum Schutz vor dem Herunterfallen des Produkts.

Andernfalls besteht die Gefahr des Herunterfallens, was zu Verletzungen führen kann. Befestigen Sie das Produkt mit Schrauben oder Dübeln sicher an der Installationsfläche. Wenn der Fallschutzdraht im Lieferumfang enthalten ist, installmenten Sieihn unbedingt.

■ Bei Störungen des Produkts den Betrieb sofort einstellen.

Wird das Produkt weiter betrieben, wenn Rauch oder Rauchgeruch austritt oder das AuBere beschädigt ist, kann es zu Brand oder zum Herunterfallen des Produkts kommt, was Verletzungen, Unfälle oder Schaden am Eigentum zur Folge haben kann.

In thisem Fall sofor die Stromversorgung ausschalten und das Gerät von einem qualifizierten Kundendiensttechniker warten lessen.

Fuhren Sie regelmäßige Inspektionen durch.

Bei Verwendung von rostigen Metalteilen oder Schrauben kann das Produkt herunterfallen und damit Verletzungen oder Unfälle verursachen.

Kontrollen durch Fachhändler durchführten halten.

Schalten Sie vor der Inspektion oder Wartung unbedingt den Strom ab.

Vorsichtsmaßnahmen zur Installation

i-PRO Co., Ltd. übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführct werden.

Das Produkt muss entsprechend dem Installationshandbuch sicher an einer Installationsfläche befestigt werden, um eine Verletzung zu vermeiden.
Installationsbereich für diesen Produkt

Zur Installation des Produkts eine für den vorgesehenen Einsatz geeignete Einbaufläche wahren (z.B. eine starke Installationsfläche).

• Sicherstellen, dass die Einbaustelle stark genug ist, um das Gewicht des Produkt zu tragen (z.B.eine Betondecke).
  Die Kamera an einem Gebäudepfeiler oder sonstiger starker Bestandteil des Bauwerks installieren.
• Von der Montage des Produkt an Gipskartonplatten oder Holzteilen wird abgeraten, da diese nicht die notige Festigkeit aufweisen. Falls die Montage des Produkts auf einer solchen Fläche unvermeidlich ist, muss die Fläche ausreichend verstärkt werden.

Die Kamera ist für den Einsatz in Innenräumen bestimmt.

Die Produkt ist nicht für den Einsatz im Freien bestimmt. Die Kamera nicht an Orten installieren, wo sie langere Zeit direkter Sonneneinstrahlung ausgesetzt ist, oder in der Nähe einer Heizung oder Klimaanlage. Andernfalls kann es zu Verformungen, Verfärbungen oder Störungen kommt.

■ Folgende Standorte sind zu vermeiden

• Orte, die chemischen Stoffen ausgesetzt sind, z.B. in der Höhe eines Schwimmbads
• Orte, wo Feuchtigkeit und ülige Dünste auftreten, z.B. eine Küche
• Orte, wo die Luft leicht entflammbare Gase oder Lösungsmittel enthalt.
• Orte, wo Strahlung, Rontgenstrahlen, starke elektromagnetische Wellen oder Magnetfelder erzeugt werden
• Orte in der Höhe von Küsten, die direkt der Meeresbrise ausgesetzt sind, oder Orte, die atzenden Gasen wie zum Beispiel freißen Quellen, vulkanischen Regionen usw. ausgesetzt sind
• Orte, wo die Temperatur nicht im vorgeschriebenen Bereich liegt
• Vibration ausgesetzte Kamerastandorte, wie z.B. an Bord von Fahrzeugen oder Schiffen oder über Produktionsstraße (Dieses Produkt ist nicht für den Betrieb an Bord eines Fahrzeugs bestimmt.)
• Orte in der Höhe von Gummiprodukten, die Schwefel enthalten (Dichtungen, Gummifübe usw.)
• Orte, an denen es direkt durch Regen oder Spritzwasser Nass werden kann (beispielsweise unter den Dachrinne o. Å.)
• Feuchte oder staubige Orte
• Orte, die platzlichen Temperaturschwankungen unterliegen, wie zum Beispiel in der Nähe von Luftaus-trittsöffnungen von Klimaanlagen oder von Eintrittsöffnungen von Umluftsystemen

Festziehen der Schrauben

Keinen Schlagschrauber verwenden. Durch Schlagschrauber konnten die Schrauben beschädigt oder zu fest angezogen werden.

■ Über Lichtreflektionen von außen oder Infrarotlicht

In Abhängigkeit vom Einfallswinkel des externen Lichts kann auf dem Bildschirm ein Geisterbild erschinen. Bei Verwendung von Infrarotlicht kann die Installation der Kamera in der Höhe einer Wand zu Reflectionen der Infrarotstrahlung führen, was dazu führt, dass ein Teil oder der gesamte Bildschirm weißlich erscheint.

• Bildbeispiele und die zu ergreifenden Maßnahmen finden Sie auf unserer Website für technische Informationen .

Feuchtigkeit beachten

Das Produkt bei geringer Feuchtigkeit installieren. Wird die Installation im Regen oder unter sehr feuchten Bedingungen durchgeführt, kann die Innenseite durch Feuchtigkeit beeinträchtigt werden, was zu einer Beschlagbildung im Inneren der Glockenabdeckung führen kann.

Blitzschutz

Bei im Freien verlegten Kabeln besteht die Möglichkeit, dass sie Blitzschlag ausgesetzt sind. In thisem Fall einen Blitzableiter in der Höhe der Kamera anbringen, damit sollen das Netzwerkkabel zwischen Kamera und Blitzableiter so kurz wie möglich gehalten werden, um die Wirkung des Blitzableiters zu optimieren. Siehe unsere Website für technische Informationen

■ Vermeidung von Rauschen

In der Höhe eines starken elektrischen Feldes einer TV- oder Radioantenne, eines Motors und Transformers oder eines starken elektrischen Feldes/Magnetfeldes einer Starkstromleitung (Überlandleitung) von 100 V oder mehr Wechselstrom kann ein Rauschen im Bild und Ton auftreten. Führten Sie die Arbeiten an den Stromleitungen so durch, dass sie 1 m von denen entfern sind, oder führen Sie die Arbeiten an den Stromleitungen mit Metallrohren durch. (Achten Sie stets auf die Erdung der Metallrohre.)

Typenschild mit Typenbezeichnung und Stromversorgungsdaten

Typenbezeichnung und andere Informationen wie die Stromversorgung des Produkts sind auf dem Typenschild auf der Geräteunterseite angegeben.

Statische Elektrizität

Bevor Sie diesen Produkt installieren oder entfern, berühren Sie unbedingt erst einen Metallgegenstand, um statice Elektrizität aus Ihrlem Körper abzuleiten.

Technische Daten
Stromversorgung*1: PoE (IEEE802.3af-konform)
Leistungsaufnahme*1: PoE 48 V Gleichstrom: 200 mA / Ca. 9,6 W (Gerät der Klasse 0)
EinsatzbedingungenBetriebsumgebungstemperatur:Betriebsumgebungs-Luftfeuchtigkeit:	-10 °C bis +50 °C10 % bis 90 % (kondensationsfrei)
LagerbedingungenLagertemperatur:Lagerfeuchtigkeit:	-30 °C bis +60 °C10 % bis 95 % (kondensationsfrei)
Eingebautes Mikrofon:U21501 U21301	Ungerichtetes Elektrolytkondensatormikrofon
Monitor-Ausgang:U21501	HDMI 1080p (60Hz/50Hz), 720p (60Hz/50Hz)
Audio-Ausgang:U21501	HDMI LPCM
Wasser- und staubdicht: IP42-Konformität*2
Abmessungen: ø129,5 mm x 102 mm (H)Dome-Radius 40 mm
Masse: Ca. 380 g
Lackierung:	Gehäuse : ABS-Harz, i-PRO WeißGlockenabdeckung : Acrylharz, Clear

1 Weitere Informationen über die Stromversorgung und Leistungsaufnahme finden Sie auf unserer Website für technische Informationen .
2 Bei Wandmontage entspricht die Kamera nur dann der Schutzart IP42, wenn die Verkabelung nach unten zeigt.

Standardzubehör

Sonstige benötigte Gegenstände (nicht im Lieferumfang inbegriffen)

Montageschrauben

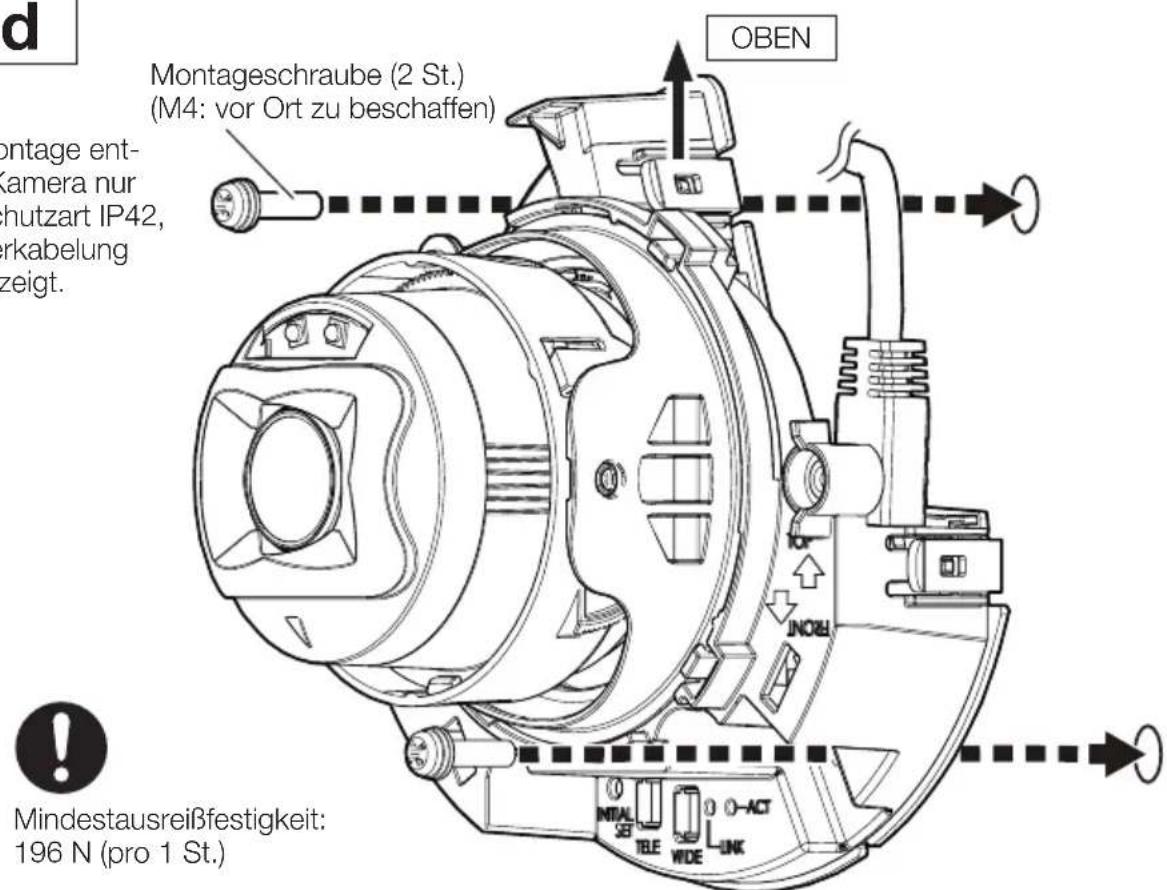

Montageverfahren Empfohlene Schraube*1		Mindestausrei-b festigkeit*2

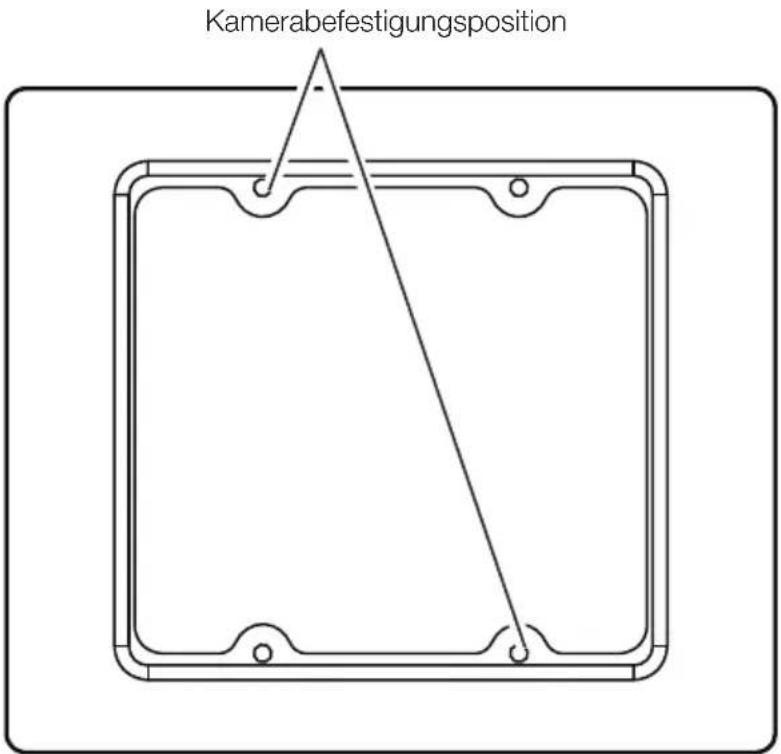

Montage der Kamera direkt an der Installationsfläche.	M4 x 16 mm*3 x 2 St. 196 N
Die Kamera an eine Gangbox/Anschlussdose montieren.
Montieren Sie die Kamera mithilfe der exklusiv dafür vorgesehenen Montagehalterung.	Beachten Sie die Bedienungsanleitung für die Halterung.

1 Wahlen Sie Schrauben entsprechend dem Material des Ortes, an dem die Kamera montiert werden soll.
Holzschauben oder Nagel dürfen nicht verwendet werden.
2 Dieser Wert gibt die erforderliche Mindestausreiβfestigkeit pro Schraube an. Informationen zur Mindestausreiβfestigkeit finden Sie auf unserer Website für technische Informationen .
*3 Die Schraubenlänge ist ein Beispiel für die Installation der Kamera an einer robusten Installationsflächen mit einer Dicke von 20 mm oder mehr.

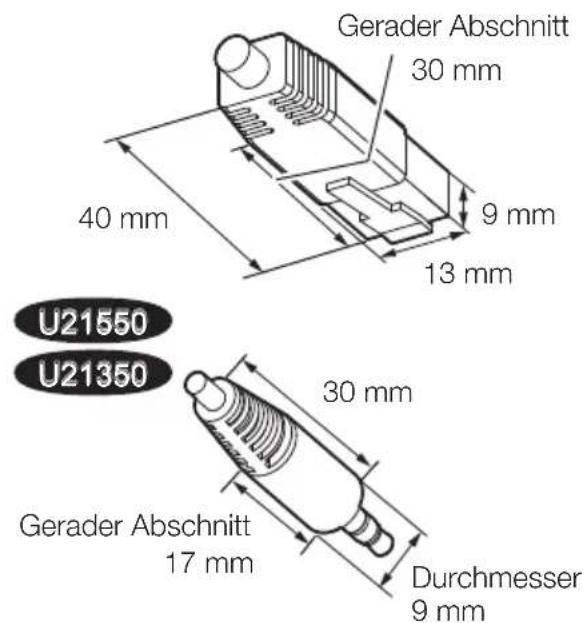

- Ethernetkabel mit RJ45-Stecker (Kategorie 5e oder besser, geradlinig, alle 4 Leiterpaare (8 Pins), weniger als 100 m)
Bei Bedarf Audioeingangskabel, Audioausgangskabel U21550 U21350

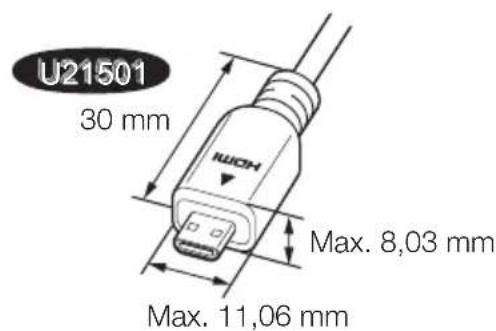

- Bei Bedarf Micro-HDMI-Kabel Typ D (kameraseitig) U21501

Sonderzubehör

Aktuelle Informationen Website für technische Informationen "Accessory Selector"

Fehlersuche

Bevor Sie Hilfe anfordern, siehe "Fehlersuche" in der "Web-Anleitung". Prufen Sie anschließend das Problem.

Installationsverfahren

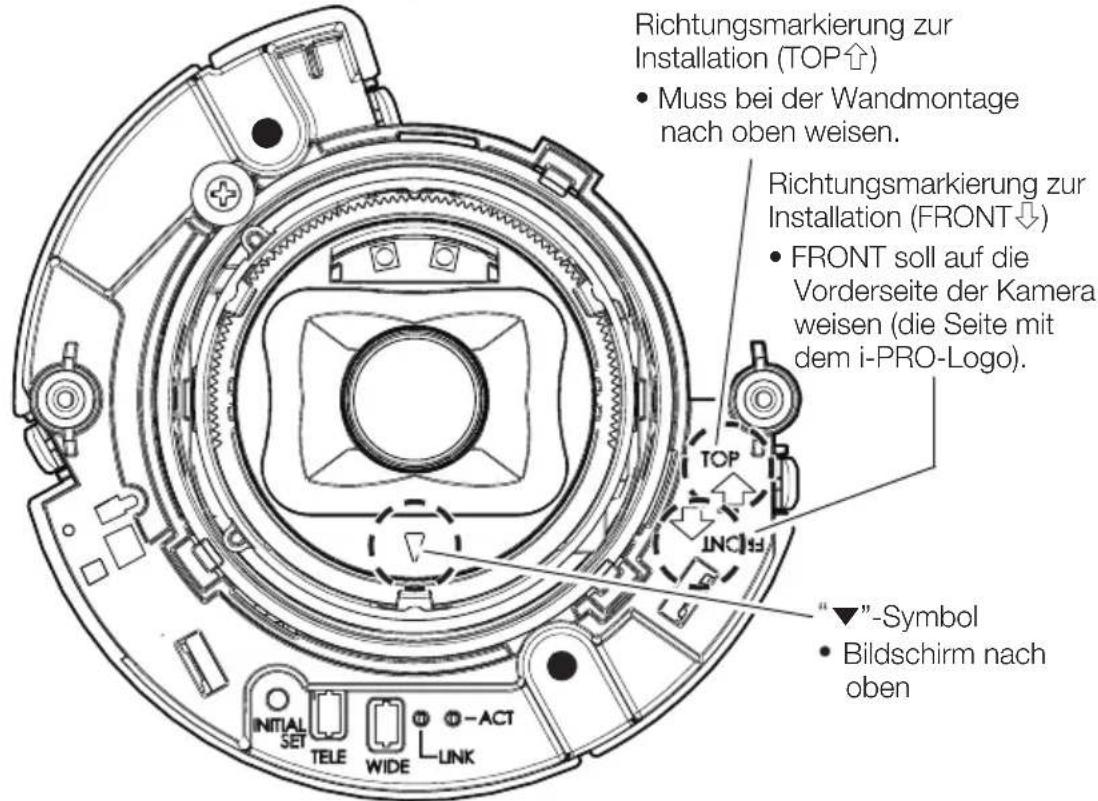

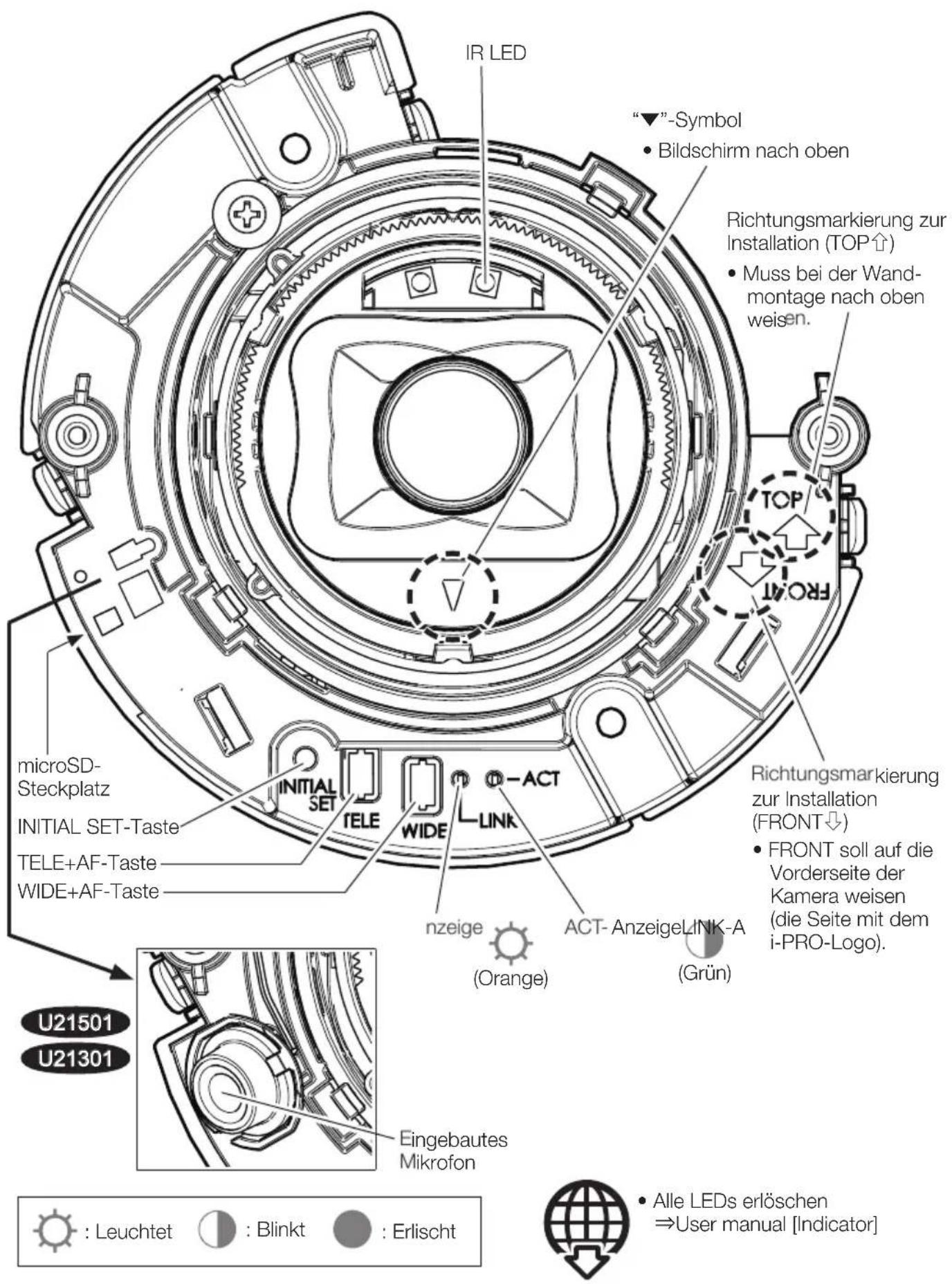

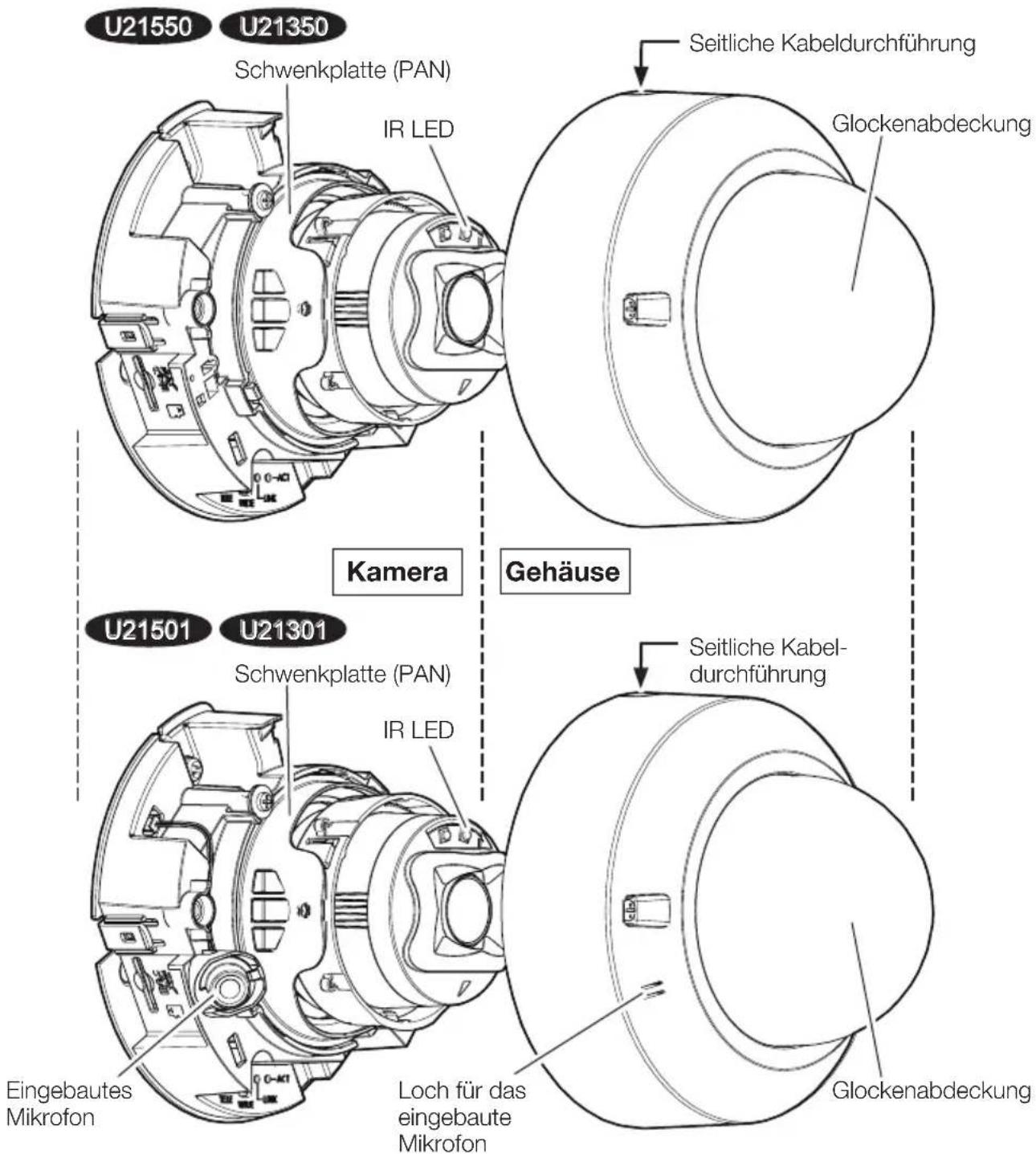

Teile und Funktionen

Teile und Funktionen

(Fortsetzung)

Schritt 1

Vorbereitungen

Anmerkung:

Die folgende Installationsanleitung verwendet und als Beispiele.

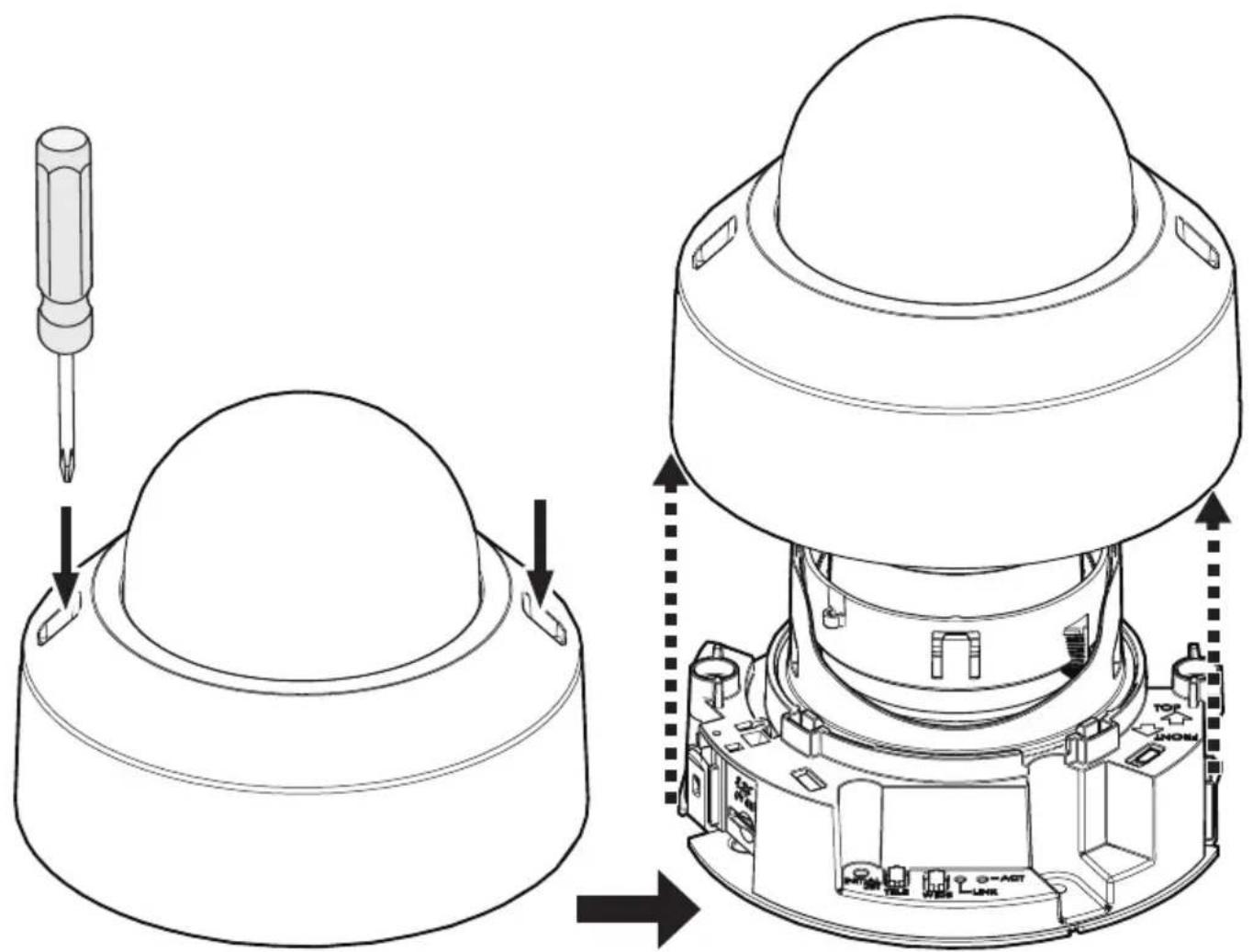

Gemeinsam

Schritt 1

Vorbereitungen (Fortsetzung)

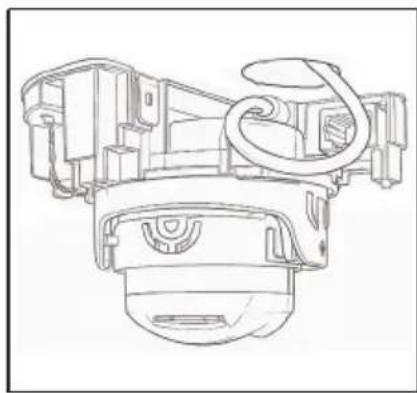

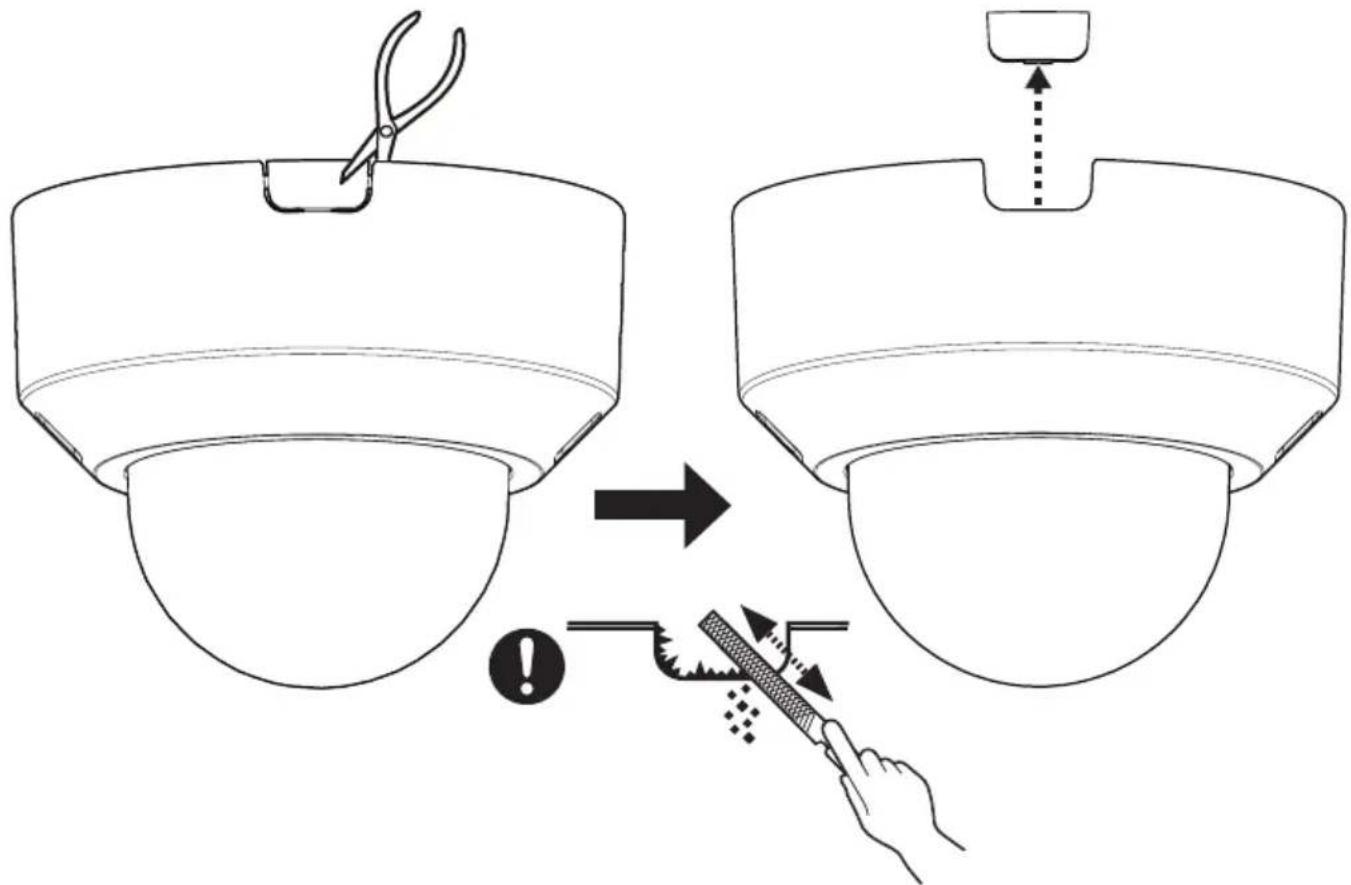

■ Bei Nutzung der seitlichen Kabeldurchführung

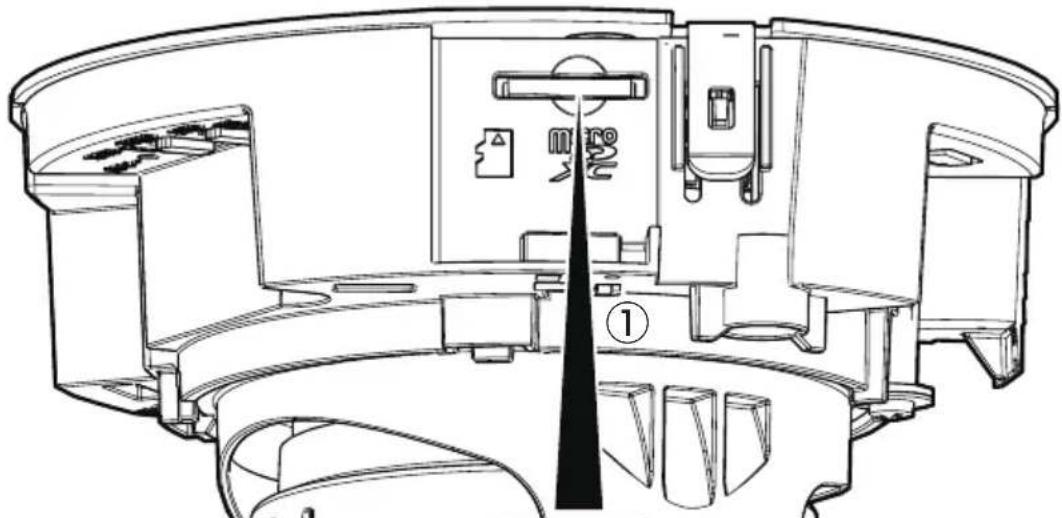

Bei Verwendung einer microSD-Speicherkarte

• User manual [Format]
• Eine speziell für i-PRO-Kameras geeignete microSD-Speicherkarte verwenden.

②

Es ertont ein Klickgeräusch.

Anmerkung:

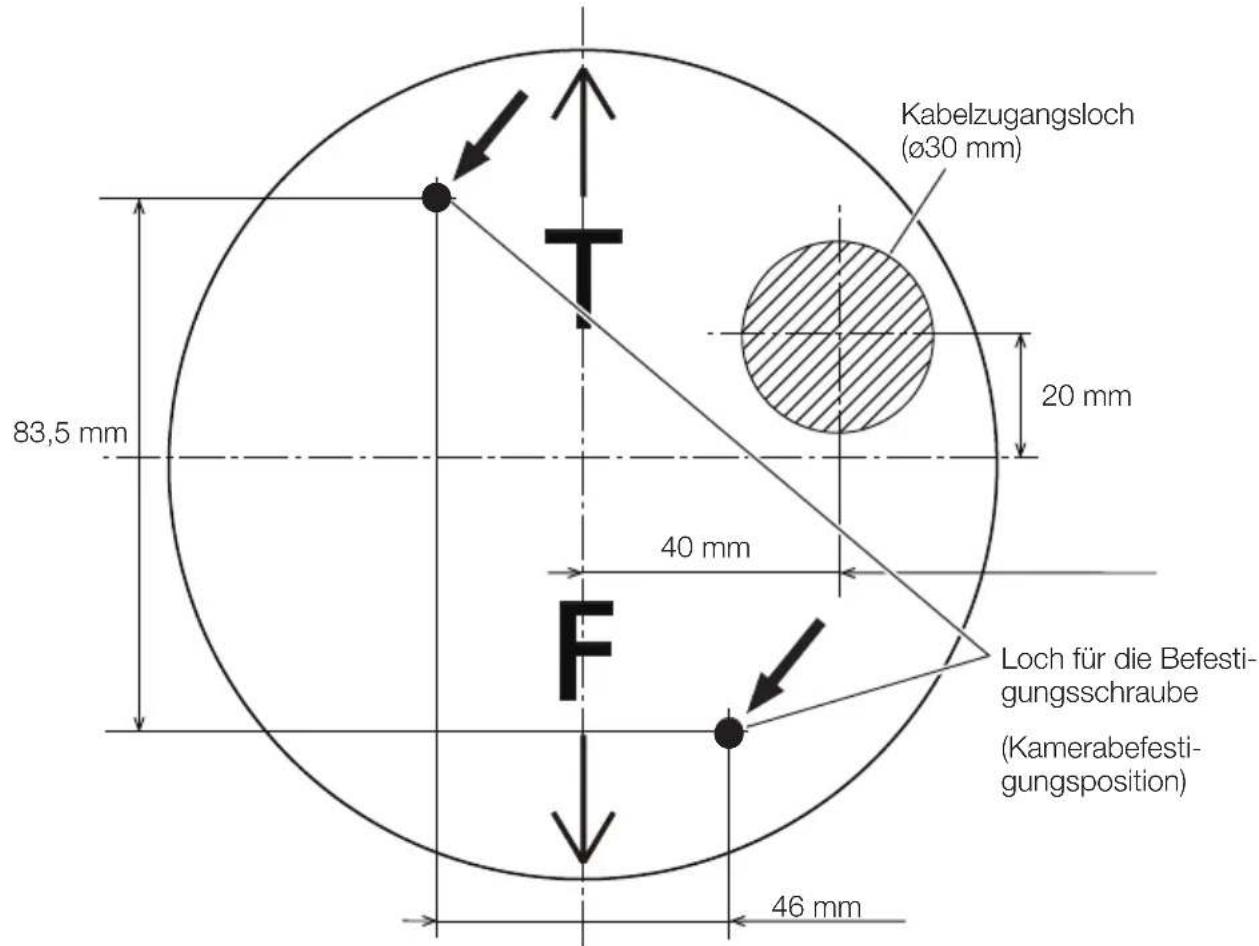

• Wenn das Kabel über die seitliche Kabeldurchführung verlegt wird, ist kein Kabelzugangsloch an der Installationsfläche erforderlich.

• Wenn hinter der Kamera ein Spalt vorhanden ist, kann Staub eindringen. Weitere Informationen finden Sie auf unserer Website für technische Informationen .

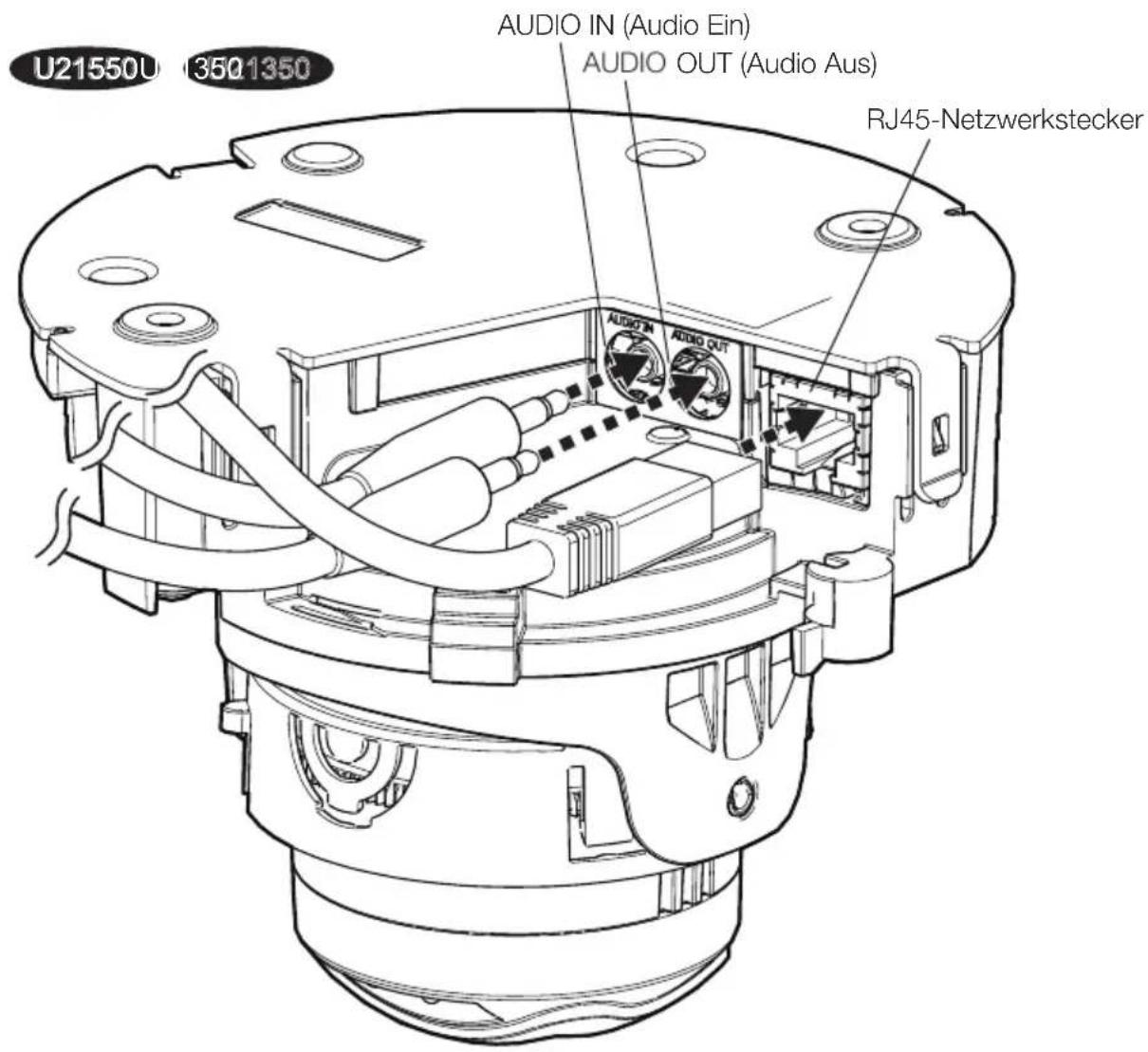

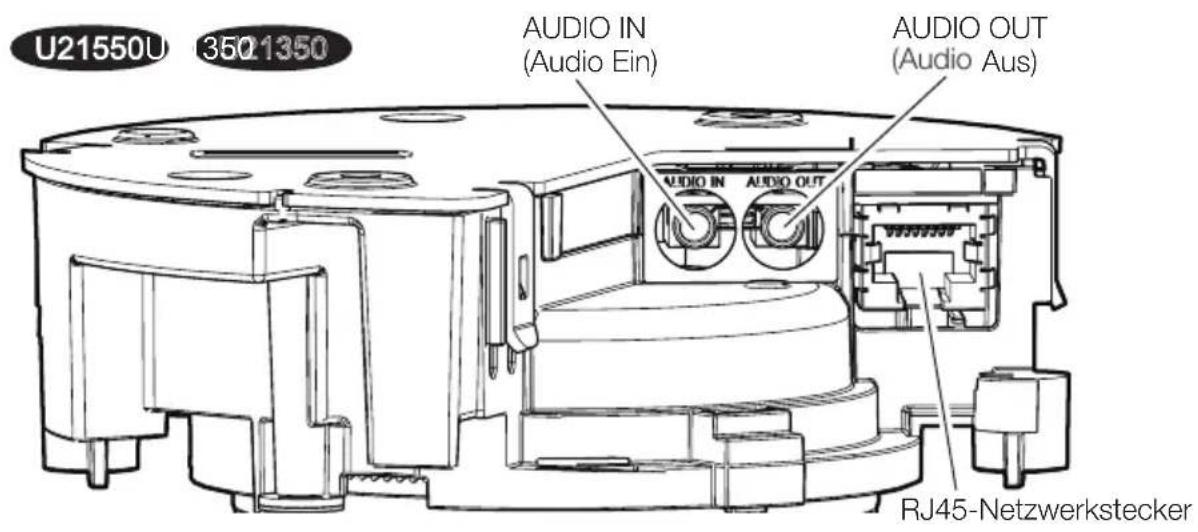

AUDIO IN (Audio Ein)

<1m (Mikro)

< 10 m (Leitung)

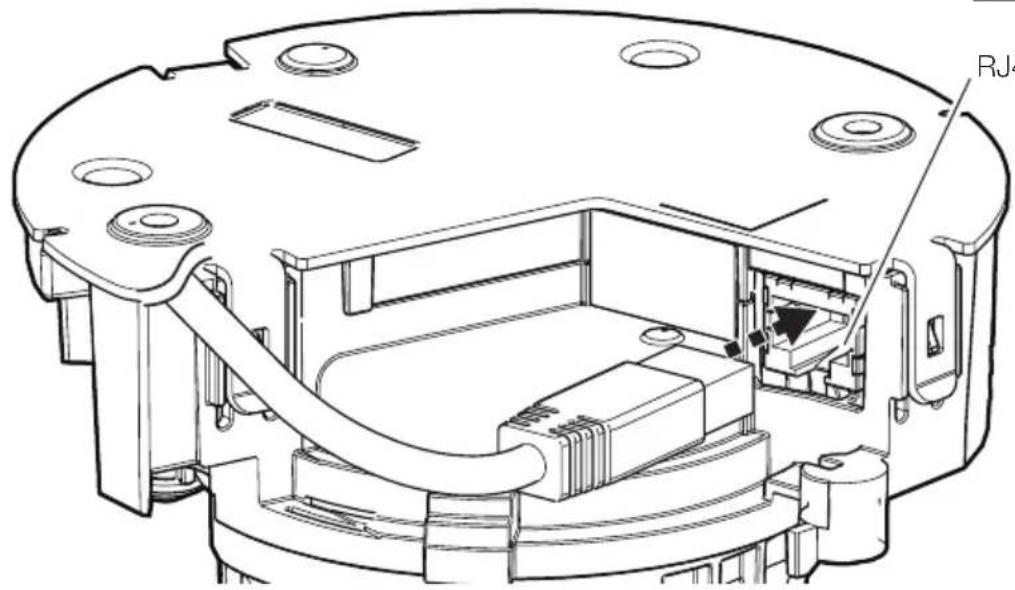

Ethernetkabel mit RJ45-Stecker

(Kategorié 5e oder besser,

geradlinig, alle 4 Leiterpaare (8 Pins),

weniger als 100m

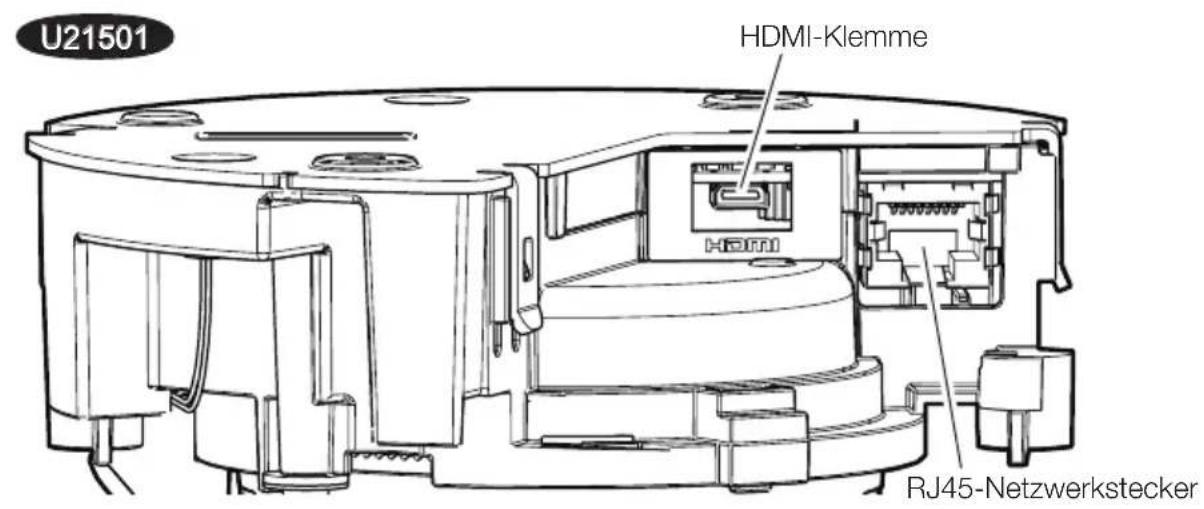

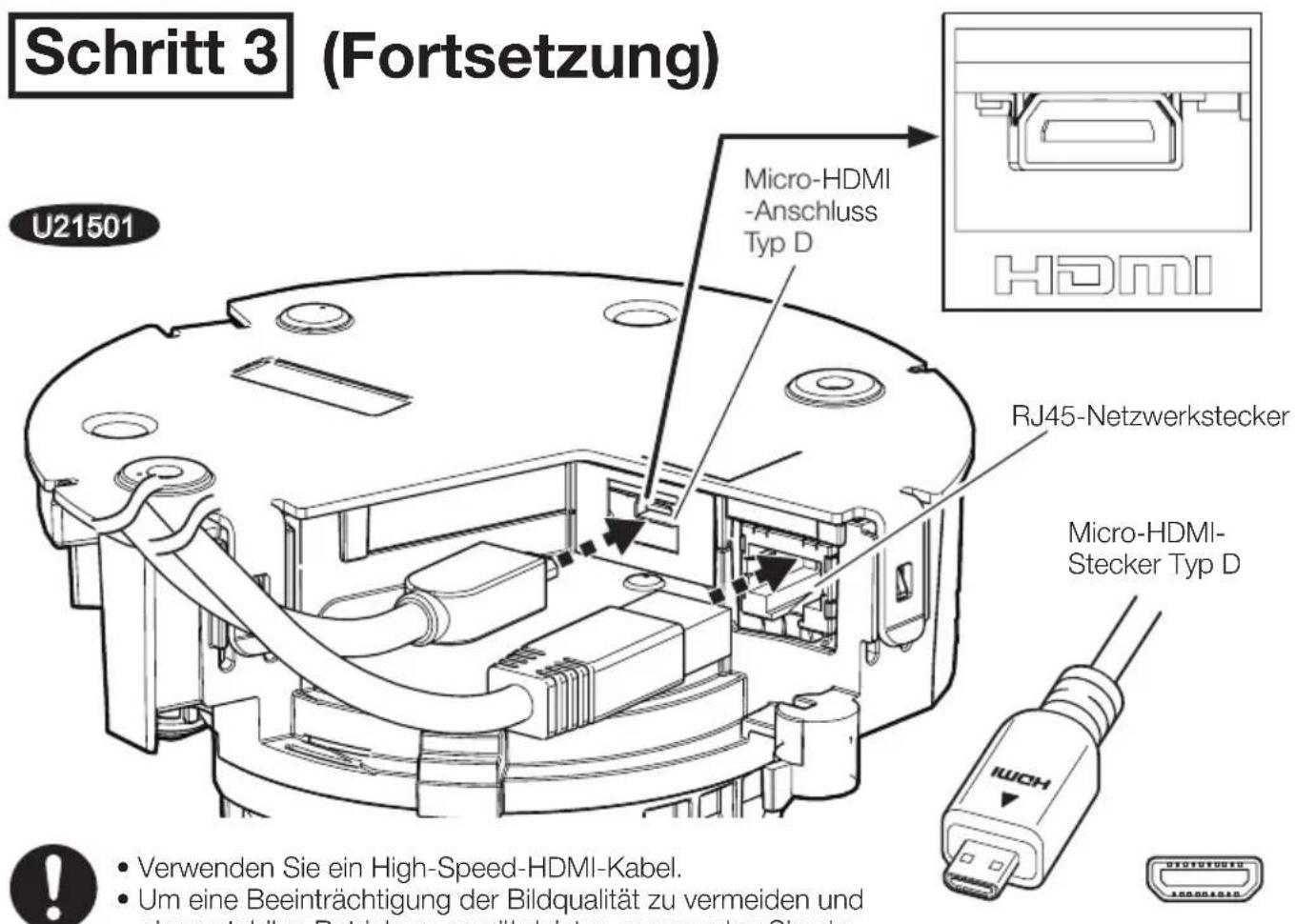

• Verwenden Sie ein High-Speed-HDMI-Kabel.
• Um eine Beeinträchtigung der Bildqualität zu vermeiden und einen stabilen Betrieb zu gewährleisten, verwenden Sie ein HDMI-Kabel von maximal 5 m Länge.
• Wenn Sie ein HDMI-Kabel verwenden, schreiben Sie es so an die Kamera an, dass ca. 150 mm des Kabels aus dem Kabel durchführung sloch Herausragen, damit keine Belastung auf den HDMI-Kabelanschluss ausgeübt wird. Führren Sie das HDMI-Kabel in einer Schleife, um eine ordnungsgemäß Verlegung zu gewährleisten.

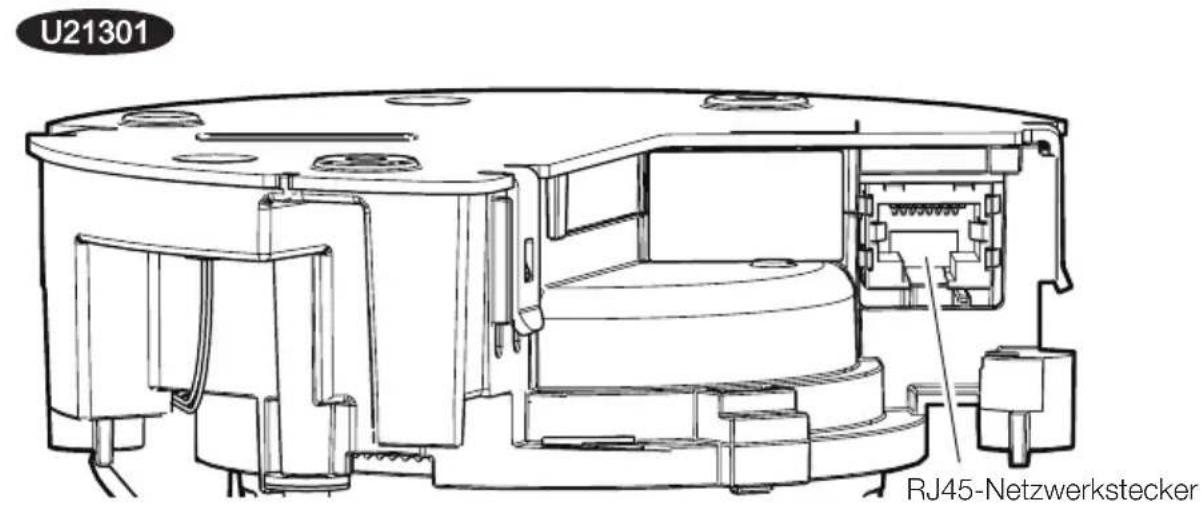

RJ45-Netzwerkstecker

Schritt 4

Montage der Kamera direkt an der Installationsfläche.

Wand

Anmerkung:

• Bei Wandmontage entspricht die Kamera nur dann der Schutzart IP42, wenn die Verkabelung nach unten zeigt.

Schritt 4

(Fortsetzung)

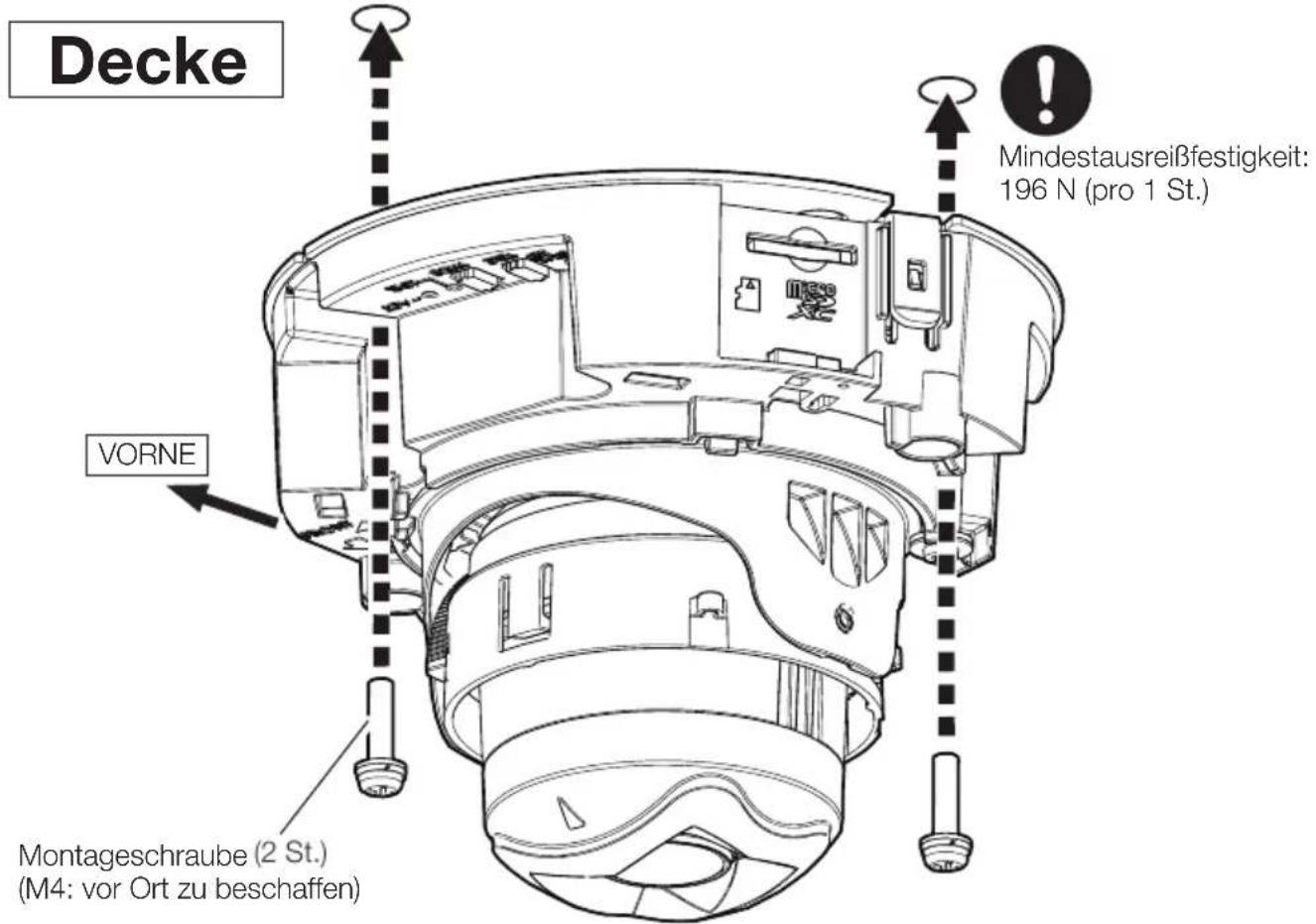

Die Kamera an eine Gangbox/Anschlussdose montieren.

Schritt 5

→ Schalten Sie die Stromversorgung ein (PoE).

• Wenn sich eine Schutzfolie auf dem Objektiv befindet, entfern den Sie diese.

• Website für technische Informationen

"IP Setting Software" oder

“i-PRO Configuration Tool (iCT)”

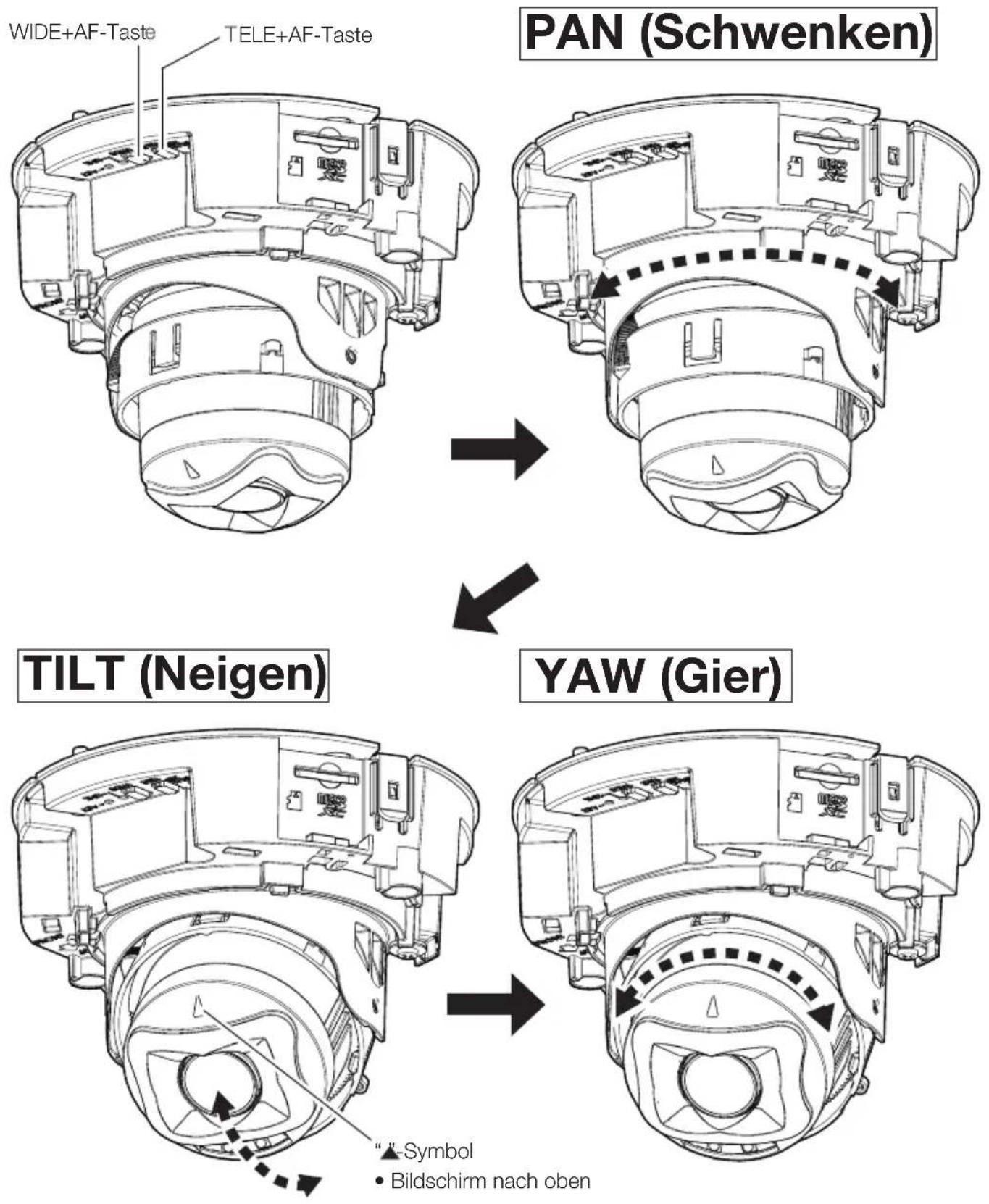

Schritt 6 Decke

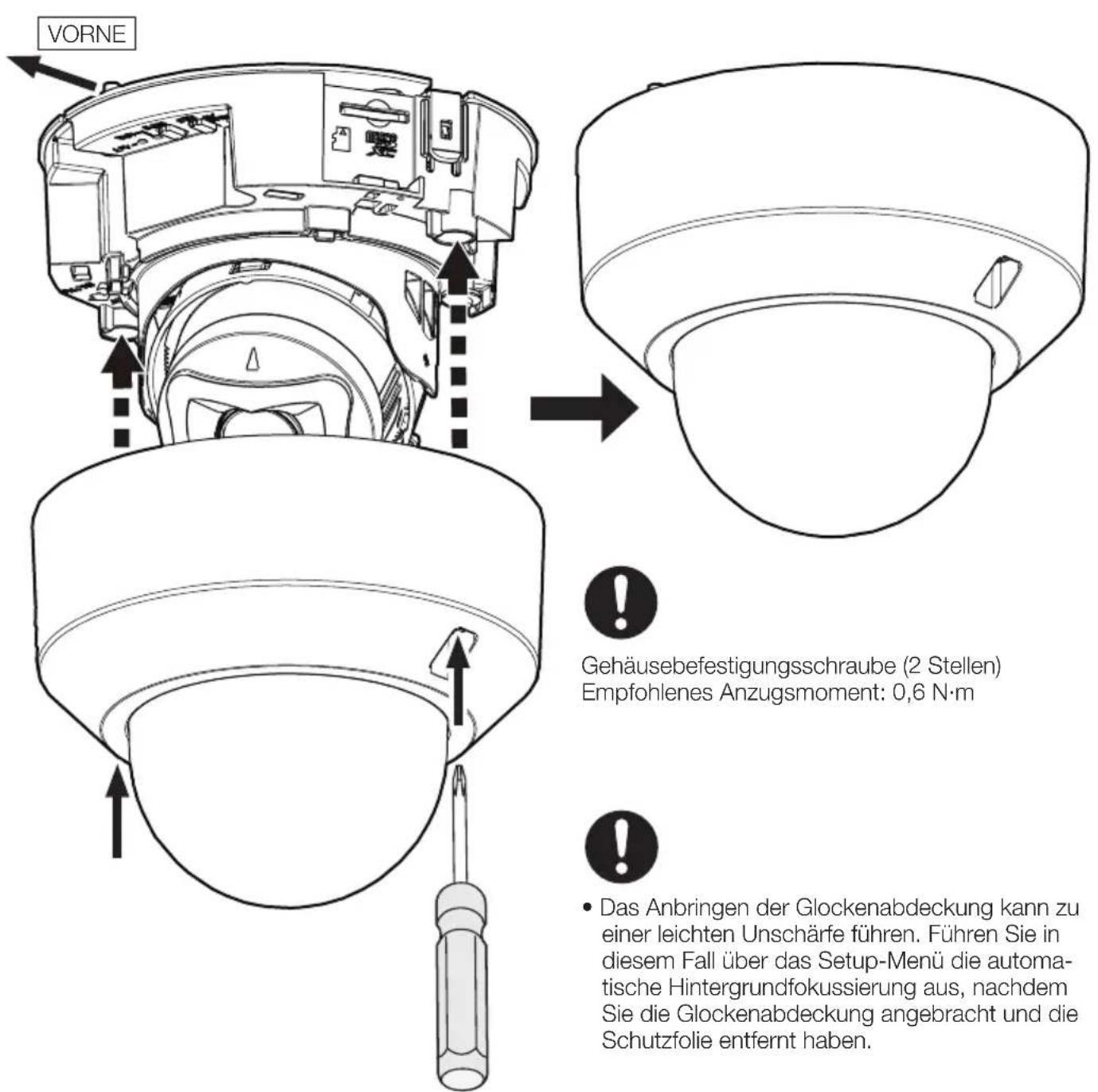

Schritt 6 Decke (Fortsetzung)

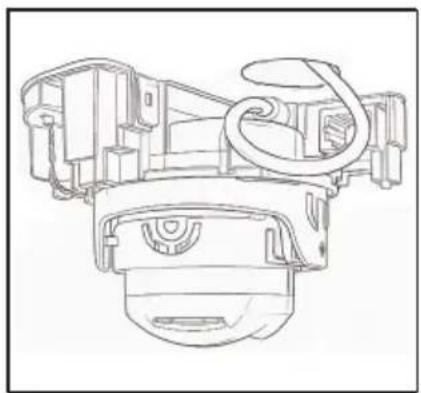

• Das Anbringen der Glockenabdeckung kann zu einer leichten Unscharfe führen. Führten Sie in thisem Fall über das Setup-Menü die automatische Hintergrundfokussierung aus, nach dem Sie die Glockenabdeckung angebracht und die Schutzfolie entwickelten haben.

He60lee 100m)

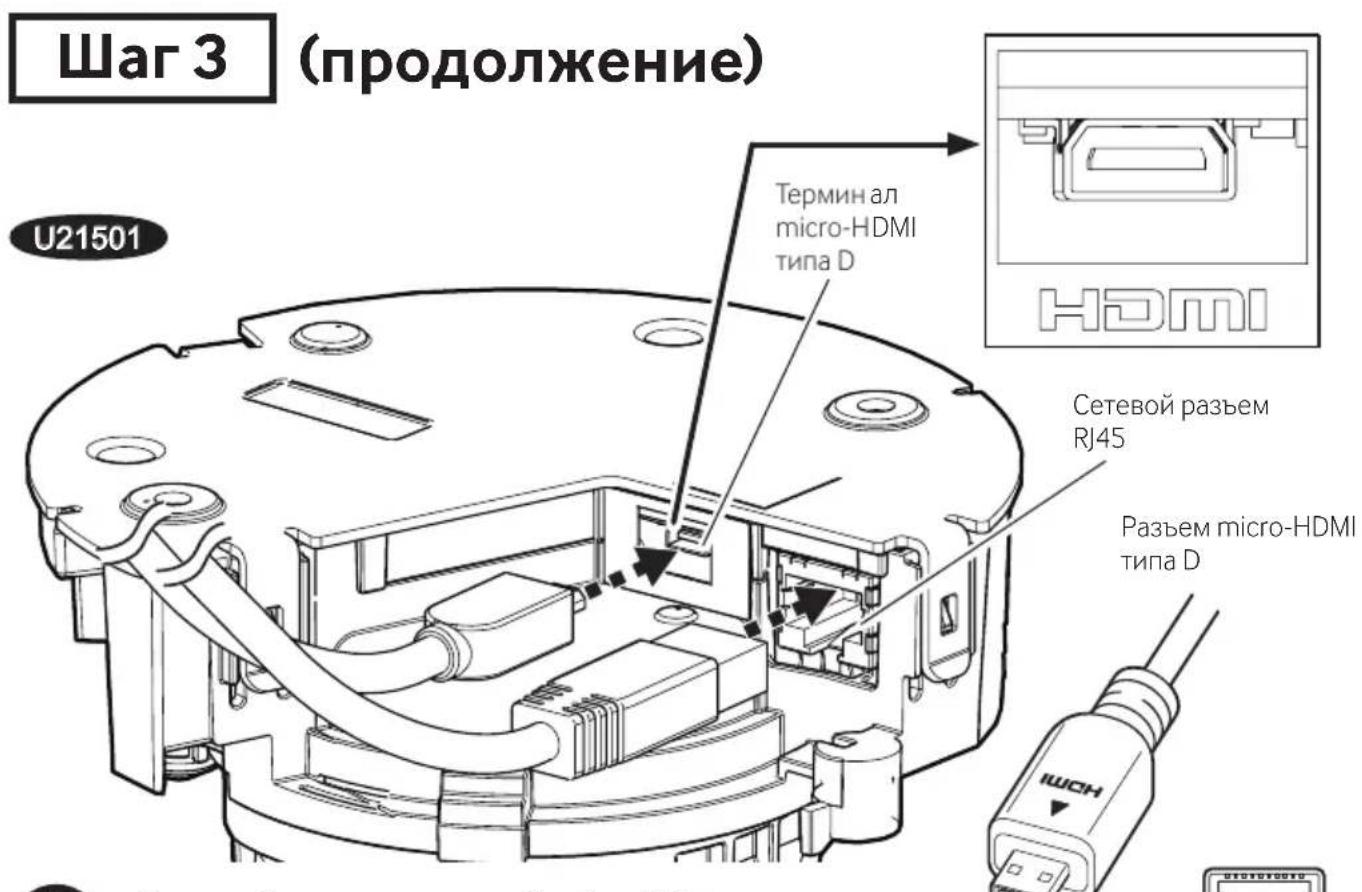

• HcnoIb3yIte BbICOKOcKOpocTHo Ka6eHdMI.
  Bo n36exaHne yxuIeHnKaueCTBa H3o6paKeHn I dIy oBeCne-yeHn cTaNbHO pa6ObI NcNoJIb3yIte Ka6eJIb HDMI dNHOH He 60Jee 5 m.
  -Приинспоблбовани Кабел HDМ IOДcoeINHITe erO KКамpe, BbIryB N3 OTBepCTNЯ ДЛДОCTуNA K Ka6eIIO npIMepHO Ha 150mm,чTO6bl Ha pa3bem Ka6eIaHDMI He OKa3bIbALocb HnKa-KoroHaNPJXKeHNA. PacnoLOxKte Ka6eIb HDMI netJIe,чTO6bl OBeCneuHTb npabInbHyIO pOKlaDky.
