Caractéristique	Détails
Type de produit	Ventilateur
Puissance	50 W
Vitesse de ventilation	3 niveaux de vitesse
Dimensions	Hauteur : 40 cm, Diamètre : 30 cm
Poids	2,5 kg
Matériau	Plastique
Fonctionnalités supplémentaires	Oscillation, réglage de l'inclinaison
Utilisation	Intérieur, idéal pour les pièces de vie
Entretien	Nettoyage régulier des grilles et des pales
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - SS-21280 Sogo

Comment assembler le ventilateur Sogo SS-21280 ?

Pour assembler le ventilateur Sogo SS-21280, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer les pales du ventilateur correctement et de vérifier que tous les vis sont bien serrées.

Le ventilateur ne fonctionne pas, que faire ?

Vérifiez d'abord si le ventilateur est correctement branché à une prise électrique fonctionnelle. Si le problème persiste, essayez de réinitialiser le ventilateur en le débranchant pendant quelques minutes avant de le rebrancher.

Comment nettoyer le ventilateur Sogo SS-21280 ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs. Pour un nettoyage plus approfondi, retirez les grilles selon les instructions du manuel.

Le ventilateur fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut être causé par des pales mal fixées ou des débris coincés. Vérifiez que les pales sont bien serrées et qu'aucun objet n'est bloqué. Si le bruit persiste, contactez le service client pour une assistance supplémentaire.

Est-ce que le ventilateur Sogo SS-21280 a une fonction de minuterie ?

Oui, le ventilateur Sogo SS-21280 est équipé d'une fonction de minuterie qui vous permet de programmer le temps de fonctionnement. Consultez le manuel pour savoir comment utiliser cette fonction.

Quelle est la puissance du ventilateur Sogo SS-21280 ?

Le ventilateur Sogo SS-21280 a une puissance de 50 watts, ce qui lui permet de fournir un bon flux d'air tout en restant économe en énergie.

Peut-on utiliser le ventilateur à l'extérieur ?

Le ventilateur Sogo SS-21280 est conçu pour un usage intérieur. Évitez de l'utiliser à l'extérieur, car l'exposition à l'humidité et à la poussière peut l'endommager.

Où puis-je trouver des pièces de rechange pour le Sogo SS-21280 ?

Les pièces de rechange pour le ventilateur Sogo SS-21280 peuvent être commandées auprès de votre revendeur ou directement sur le site web de Sogo. Assurez-vous de vérifier la disponibilité des pièces spécifiques.

MODE D'EMPLOI SS-21280 Sogo

Ventilateur sur pied 3 en 1

1. Avis important P.19
2. Définitions des symboles P.19
3. Consignes de sécurité pour l'utilisateur P.19

I. Précautions générales lors de l'utilisation de matériel électrique P.1
II. Restrictions d'utilisation pour éviter les P.2 blessures
III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne P.2
IV. Restrictions d'utilisation lorsqu'il est utilisé P.2 avec des enfants et des personnes âgées
V. AVERTISSEMENT IMPORTANT P.2
VI. Instructions à suivre lors de l'utilisation de P.24 l'appareil
4. Spécifications techniques P.2
5. Descriptif des pièces P.2
6. Instructions de montage et d'utilisation P.2
7. Nettoyage et entretien P.2
8. (ERP) Spécifications techniques P.5:
9. Déclaration de conformité P.5
10. Responsabilité de l'élimination, détails de la P.5 fabricant et service après-vente

INDEX

• Lisez toujours attentivement le mode d'emploi avant utilisation.
• Ce mode d'emploi peut être téléchargé à partir de notre page Web à l'adresse suivante : www.sogo.es
• Conservez ces instructions pour pouvoir les consulter ultérieurement.

2. Définitions des symboles

1

2

GENERAL PRECAUTIONS

3

1. Informations utiles et conseils importants sur l'utilisation
   2 Mise en garde contre les situations dangereuses du point de vue de vie et des biens
   3 Précautions lors de l'utilisation d'équipements électriques et électroniques.

3. Consignes de sécurité pour l'utilisateur

GENERAL

I. PRECAUTIONS Précautions générales lors de l'utilisation de matériel électrique

•N'utilisez pas l'appareil à d'autres fins que celles décrites dans ce mode d'emploi.

- N'utilisez pas et ne stockez pas l'appareil à l'extérieur.

- Placez toujours l'appareil sur une surface plane et régulière.

- Ce produit est destiné à un usage intérieur, non industriel, non commercial et uniquement à usage domestique. N'utilisez pas le produit à l'extérieur ou à d'autres fins. Une mauvaise utilisation ou une mauvaise manipulation peut causer des défaillances à l'appareil et blesser l'utilisateur.

• L'appareil doit être utilisé uniquement aux fins prévues. Aucune responsabilité n'est acceptée pour les dommages résultant d'une mauvaise utilisation ou d'une mauvaise manipulation.

•Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension secteur avant de brancher l'appareil.

- Retirez toujours la fiche de la prise de courant lorsque l'appareil n'est pas utilisé. Ne laissez pas l'appareil sans surveillance lorsqu'il est allumé.

- Une surveillance étroite est nécessaire lorsqu’un appareil est utilisé par ou à proximité d’enfants.

- Les appareils ne sont pas destinés à être commandés au moyen d'une minuterie

externe ou d'un système de commande à distance séparé.

• L'appareil n'est pas complètement déconnecté de la source d'alimentation, même après avoir été éteint. Pour le débrancher complètement, débranchez-le de la prise secteur.

II. ! Restrictions d'utilisation pour éviter les blessures

- Ne laissez pas l'appareil fonctionner sans surveillance.

- Ne placez pas ou n'utilisez pas cet appareil à proximité de sources d'eau.

- Ne placez pas et ne faites pas fonctionner l'appareil et son cordon d'alimentation sur ou à proximité de surfaces chaudes (par exemple, des plaques de cuisson) ou de flammes.

- Ne laissez pas le cordon d'alimentation endre sur des angles ou des arêtes vives et tenez-le à l'écart des objets chauds et des flammes. N'enroulez pas le cordon autour de l'appareil et ne le pliez pas.

- N'utilisez jamais d'accessoires non recommandés par le fabricant.

- L'utilisation d'accessoires non recommandés ou non vendus par le fabricant de l'appareil peut provoquer un risque d'incendie,

d'électrocution ou de blessures.

• Lorsque vous souhaitez retirer la fiche de la prise murale, veuillez le faire au niveau de la fiche elle-même et non en tirant sur le câble ou sur l'appareil lui-même.
• Pour éviter les chocs électriques, assurez-vous que vos mains sont sèches avant de brancher ou de débrancher.
• N'utilisez pas l'appareil avec les mains mouillées, sur des sols humides ou lorsque l'atmosphère est humide, il y a un risque de choc électrique.

III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne

•N'immergez jamais l'appareil ou la prise dans l'eau ou tout autre liquide. En cas de chute de l'appareil dans l'eau, débranchez-le immédiatement de l'alimentation secteur et apportez-le à un agent de service agréé pour réparation avant de le réutiliser.
- N'utilisez pas l'appareil s'il est couché sur le sol, si ce sont des visibles signes de dommages ou une fuite.
•N'utilisez pas l'appareil si le câble ou la fiche est endommagé. Si le cordon est endommagé, il doit être remplacé uniquement par le fabricant, son agent de

service ou des personnes de qualification similaire afin d'éviter tout danger.

• En cas de dysfonctionnement de l'appareil ou s'il a été endommagé de quelque manière que ce soit, renvoyez l'appareil au centre de service agréé le plus proche pour examen, réparation ou réglage.

- En cas de problèmes matériels, n'essayez pas de réparer le produit vous-même. Les réparations ne doivent être effectuées que par des techniciens qualifiés.

IV. Restrictions d'utilisation lorsqu'il est utilisé avec des enfants et des personnes âgées

• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.
• Les enfants ne doivent pas jouer avec l'appareil.
• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

V. AVERTISSEMENT IMPORTANT

• Pour éviter une surcharge du circuit lors de l’utilisation de ce produit, ne faites pas fonctionner un autre produit une puissance élevée sur le même circuit électrique.
• Un cordon d'alimentation court est fourni avec ce produit. Il n'est pas recommandé d'utiliser une rallonge avec ce produit, mais si une rallonge doit être utilisée :

- La puissance électrique indiquée sur le cordon doit être au moins égale à celle du produit.

- Disposez la rallonge de manière à ce qu'elle ne pende pas là où elle pourrait faire trébucher ou être tirée par inadvertance.

VI. Instructions à suivre lors de l'utilisation de l'appareil

- Les enfants âgés de moins de 8 ans ne doivent allumer/éteindre l'appareil que s'il a été placé ou installé dans sa position de fonctionnement normale prévue, et qu'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité, et ils comprennent les dangers encourus.

- Veuillez vous assurer que le ventilateur ne rencontrera aucune obstruction lors de l'oscillation.

- Ne mettez jamais vos doigts ou tout autre objet dans le boîtier avant du ventilateur. Veuillez porter une attention particulière lorsque vous utilisez le ventilateur à proximité d'enfants, pour éviter que les enfants ne jouent avec le ventilateur.

- Ne laissez pas de cheveux, de voilages, de nappes, de vêtements ou de rideaux à côté de l'entrée ou de la sortie du ventilateur. Ils pourraient être aspirés dans le ventilateur, causant des dommages ou des blessures.

- N'utilisez pas ce ventilateur avec un contrôle de vitesse à semi-conducteur.

- Ne faites pas fonctionner le ventilateur dans une zone où de l'essence est utilisée ou stockée, ou de la peinture ou d'autres liquides inflammables.

- Une fois le ventilateur monté, il est interdit de démonter le boîtier lors du nettoyage.

- Si l'unité nécessite un nettoyage externe, assurez-vous qu'elle est débranchée de l'alimentation électrique. Utilisez un chiffon doux ou un chiffon sec pour le nettoyage général. Pour enlever la saleté ou la crasse plus persistante, utilisez un chiffon humide et savonneux chaud. N'utilisez pas de solvants (tels que des diluants), car ils pourraient endommager le boîtier en plastique.

4. Information technique

No. de Modele Tension Fréquence Puissance
SS-21280 220-240V 50Hz	50W

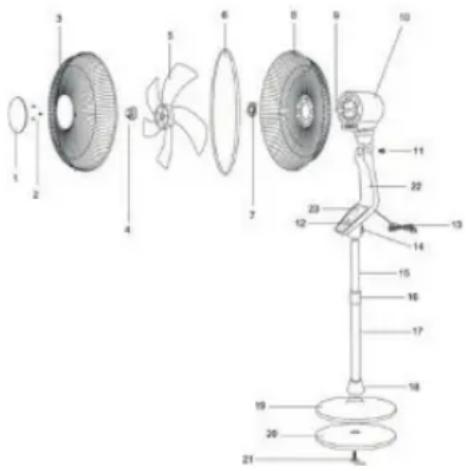

5. Descriptif des pièces

1. Couvercle de protection
2. Vis du couvercle de protection
3. Grille avant
4. Écrou de fixation de l'hélice du ventilateur
5. Pâles de l'hélice
6. Anneau de fixation de la grille
7. Écrou de la grille arrière
8. Grille arrière
9. Arbre du moteur
10. Boitier du moteur
11. Vis de serrage système d'inclinaison
12. Panneau de commande
13. Cordon d'alimentation
14. Vis de maintien de la colonne
15. Tube intérieur du pied
16. Bouton de réglage de la hauteur
17. Tube extérieur du pied
18. Couvercle à vis

19. Plaque de base

20. Poids de la base

21. Vis en L
22. Corps du ventilateur
23. Panneau de commande tactile
24. Télécommande

6. Instructions de montage et d'utilisation

Comment faire pour installer

Assemblage du ventilateur au pied

Assemblage de la colonne d'extension avec la base de ventilateur :

Pour assembler la colonne d'extension avec la base, placez la base (pièce n°19) et fixez-la au poids de base (n°20), serrez par le bas, avec le bouton en forme de L foui avec l'appareil. Ensuite, prenez la colonne d'extension (déjà montée avec les pièces 15, 16, 17), la partie 17 est la colonne inférieure qui se fixe à la base et la partie 115 est la colonne d'extension. Avec l'aide du tube d'extension, vous pouvez augmenter la hauteur du ventilateur selon les besoins. Et la bague de réglage de la hauteur de la partie 16 aide à connecter la colonne d'extension et la colonne inférieure, et à les garder intactes et à serrer.

Assemblage de la grille et de la lame au moteur :

Montez la grille arrière (pièce 8) sur le moteur et serrez avec l'écrou en plastique en serrant dans le sens des aiguilles d'une montre. Montez la lame (partie 5) et serrez avec la Bouton de lame en plastique pour maintenir la lame en place. Installez la grille avant (pièce 3) sur la grille arrière à l'aide de l'anneau en plastique et serrez avec la vis.

Assemblage du moteur à la colonne d'extension :

Améliorez la hauteur souhaitée du ventilateur à l'aide de la colonne d'extension.

Insérez la partie inférieure du moteur (déjà assemblé avec la lame et les grilles) dans le tube de rallonge et serrez avec la vis de raccordement du ventilateur(14).

Panneau de commande :

A. Bouton de mise sous tension et vitesse
B. Bouton d'arrêt
C. Bouton d'oscillation
D. Bouton de minuterie
E. Voyant d'oscillation

F. Voyant d'alimentation
G. Voyants de vitesse (Low/Basse-Med/Moyenne – High/Elevée)
H. Voyants des durées (0,5H, 1 h ; 2 h ; 4 h)

Fonctionnement :

1. Branchez le ventilateur dans une prise murale et assurez-vous que la tension et la puissance du ventilateur correspondent à la tension de la prise murale.
2. Après avoir branché le cordon d'alimentation, le voyant d'alimentation (F) s'allumera et le ventilateur passera en mode veille.
3. À l'aide du bouton de mise sous tension (A), vous pouvez allumer le ventilateur et, avec le même bouton, vous pouvez également modifier la vitesse. En appuyant dessus une fois, le ventilateur commencera à fonctionner à basse vitesse et le voyant de vitesse (G) s'allumera. Pour changer la vitesse, appuyez à nouveau sur ce bouton et le ventilateur commencera à fonctionner en mode vitesse moyenne et en appuyant une troisième fois, il fonctionnera à vitesse élevée. Après chaque changement de vitesse, le voyant de vitesse continuera de changer de position en allumant le voyant respectif.
4. Pour éteindre le ventilateur, appuyez sur le bouton d'arrêt (B).

Oscillation :

Pour mettre le ventilateur en mode oscillation, appuyez sur le bouton d'oscillation (C) situé en bas à droite et le ventilateur commencera à osciller. Le voyant d'oscillation (E) s'allumera. Pour ramener le ventilateur en mode fixe, il faut appuyer à nouveau sur le même bouton d'oscillation (C).

Minuteur :

Ce ventilateur a une fonction de minuterie et vous pouvez régler la minuterie jusqu'à 7,5 heures. Afin de régler la fonction de minuterie, branchez le ventilateur et allumez-le. Une fois que le ventilateur est allumé, vous pouvez régler la minuterie en appuyant sur le bouton de minuterie (D) et le premier voyant de minuterie (H) de 0,5 heure s'allumera. Cela signifie donc que le ventilateur fonctionnera pendant 0,5 heure et s'éteindra. Pour régler la minuterie sur une longue période ou selon les besoins, continuez d'appuyer sur le bouton de minuterie (D) et les voyants de la minuterie continueront également de changer. À l'aide de ce bouton, vous pouvez régler la minuterie de 0,5 H à 7,5 H max. Lorsque le temps réglé sera écoulé, le ventilateur s'éteindra automatiquement.

Incliner :

La direction du flux d'air peut être modifiée en inclinant le ventilateur. Pour incliner le ventilateur, assurez-vous que le ventilateur est éteint, desserrez la vis du système d'inclinaison (11), tenez la grille du ventilateur et tirez-la vers le haut ou poussez-la doucement vers le bas pour obtenir l'angle souhaité. Une fois l'angle souhaité, obtenu, resserrez la vis.

Réglage de la hauteur :

Pour régler la hauteur du ventilateur, saisissez la colonne d'extension et desserrez l'écrou de blocage de réglage de la hauteur (16). Déplacez la colonne d'extension vers le haut ou vers le bas, et une fois que vous avez obtenu la hauteur souhaitée, resserrez-la à l'aide du contre-écrou de réglage de la hauteur.

Télécommande:

Ce ventilateur a été fourni avec une télécommande.

Pour utiliser la télécommande, insérez 2 piles AAA (piles non fournies) dans le compartiment à piles et votre télécommande est maintenant prête à l'emploi.

À l'aide de la télécommande, vous pouvez allumer et éteindre le ventilateur avec le bouton marche/arrêt.

La télécommande a également des boutons de durée/minuterie, de vitesse et d'oscillation. À l'aide de tous ces boutons, vous pouvez modifier les mêmes paramètres du ventilateur, comme vous pouvez le faire avec le panneau de commande du ventilateur.

7. Nettoyage et entretien

Nettoyage et entretien :

1. Toujours débrancher le cordon d'alimentation de la prise pour nettoyer le ventilateur.
2. Le cumul Ivo po co n peut être enlevée avec un chiffon doux pour nettoyer la grille du ventilateur arrière.
3. Surfaces extérieures nettoyer le ventilateur de temps en temps avec un chiffon humide (pas mouillé) et sec avec un chiffon doux et sec avant de faire fonctionner le ventilateur.
4. Ne pas utiliser de nettoyants abrasifs pour nettoyer cet appareil, il causera des dommages à elle.

Stockage :

1. Suivez les instructions de nettoyage 1-4 ci-dessus. Assurez-vous d'enlever et de nettoyer le ventilateur avant de le ranger.
2. Conservez l'emballage d'origine pour stocker le ventilateur.
3. Toujours ranger dans un endroit sec.
4. Ne rangez jamais si branchér.
5. Ne jamais enrouler le cordon trop serré dans le ventilateur ou exercer de pression sur le cordon d'où il pénètre dans le ventilateur, et qui pourrait causer le cordon et s'effiloch.

1. IMPORTANTE:

Cet appareil est conforme a la directive Basse Tension 2014/35/CE.

La directive Compatibilité électromagnétique 2014/30/UE.

La directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements.

La directive 2009/125/CE électriques et électroniques sur les exigences en matière d'éco conception applicables aux produits liés à l'énergie.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne peut pas être jeté comme un déchet normal ou un déchet ménager. Tous les équipements électriques, électroniques et les appareils à piles doivent être recyclés de manière appropriée et conformément aux lois municipales locales. Vous pouvez les recycler en les apportant à un centre d'élimination agréé par le gouvernement ou dans des poubelles spécialisées que vous pouvez trouver dans tous les grands supermarchés à proximité, les magasins de produits électroniques ou électroménagers ou les centres commerciaux qui disposent de ces types d'installations.

Élaboré par: SOGO basé sur les normes de qualité européennes Importé par: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valence, Espagne Produit fabriqué en China. Service après-vente: www.sogosat.com [e-mail] / 0034 902 222 161
