MANUALE UTENTE SS-21280 Sogo

Ventilatore da terra 3 in 1

1. Avviso importante P.46
2. Definizioni dei simboli P.46
3. Istruzioni di sicurezza per l'utente P.46

I. Precauzioni generali durante l'uso di appa- P.46 recchiature elettriche
II. Restrizioni d'uso per evitare lesioni personali P.48
III. Restrizioni all'uso del prodotto dovute a P.49 cattive condizioni o guasti
IV. Restrizioni d'uso se usato con bambini e P.50 anziani
V.AVVISOIMPORTANTE P.50
VI. Istruzioni da seguire quando si utilizza il dispositivo P.51

1. Specifiche tecniche P.52
2. Descrizione delle parti P.52
3. Istruzioni per il montaggio e l'uso P.52
4. Pulizia e manutenzione P.53
5. (ERP) Specifiche tecniche P.55
6. Dichiarazione di conformità P.57
7. Responsabilità per lo smaltimento, dettagli del produttore e servizio post-vendita P.58

1. AVISO IMPORTANTE:

• Leggi sempre attentamente il manuale delle istruzioni prima dell'uso.
• Questo manuale può essere scaricato dal nostro sito www.sogo.es
• Conserva queste istruzioni per riferimento futuro.

2. Definizioni dei simboli

1

2

GENERAL PRECAUTIONS

3

1- Informazioni importanti e indicazioni per uso benefico.
2- Segnalazione di pericolo per le persone e la Prodotto.
3- Precauzioni durante l'utilizzo di appa-recchiature elettriche ed elettroniche.

3. GENERAL PRECAUTIONS Istruzioni di sicurezza per l'u-tente

I. Precauzioni generali durante l'uso di apparecchiature elettriche

• Non utilizzare l'apparecchio per scopi diversi da quelli descritti in questo manuale.
  • Non utilizzare o conservare l'apparecchio

all'aperto.

- Posiziona sempre l'apparecchio su una superficie piana e regolare.

- Questo prodotto è destinato all'uso al co-perto, non industriale, non commerciale ed esclusivamente domestico. Non utilizzare l'apparecchio all'aperto o per altri scopi. L'uso o gestione impropri possono causare problemi all'apparecchio e lesioni all'utente.

- L'apparecchio deve essere utilizzato solo per gli scopi previsti. Si declina ogni responsabilità per danni derivanti da un uso o gestione errati.

- Prima di collegare l'apparecchio verificache la tensione indicata sulla targhetta dei dati sia compatibile con la tensione di rete disponibile.

- Stacca sempre la spina dalla presa di cr- rente quando l'apparecchio non è in uso. Non lasciare l'apparecchio incustodito quando è acceso.

- È necessaria una stretta supervisione quando l'apparecchio viene utilizzato da o vicino a bambini.

- Anche dopo essere stato spento, l'apparecchio non è completamente scollegato dalla rete elettrica. Per scollegarlo completamente devi staccare la spina dalla presa di corrente.

- Questo apparecchio non è adatto ad essere azionato tramite un timer esterno o un sistema di telecomando separato.

II. Restrizioni d'uso per evitare lesioni personali

• Non lasciare che l'apparecchio funzioni in-custodito.
• Non posizionare o utilizzare questo apparecchio vicino all'acqua.
• Non posizionare o utilizzare l'apparecchio e il suo cavo di alimentazione su o vicino a superfici calde (ad es. piastre di cottura) o fiamme libere.
• Non lasciare che il cavo di alimentazione penda da spigoli acuti e tienilo lontano da oggetti caldi e fiamme. Non piegare il cavo e non avvolgerlo all'apparecchio.
• Non utilizzare mai accessori non consigliati dal produttore.
• L'uso di accessori non consigliati o venduti dal produttore può provocare incendi, scosse elettriche o lesioni personali.
• Per staccare la spina dalla presa elettrica, afferra la spina stessa e non tirare il cavo o l'apparecchio.

• Per evitare scosse elettriche, assicurarsi che le mani siano asciutte prima di collegare o scollegare.

• Non utilizzare il dispositivo con le mani bagnate, su pavimenti umidi o quando l'atmosfera è umida, c'è il rischio di scosse elettriche.

• Durante l'utilizzo dell'apparecchio, accertati che il cavo di alimentazione non venga intrappolato o schiacciato.
• Non lasciare che l'unità motore, il cavo ola spina si bagnino, per evitare il rischio di scosse elettriche.

III. Restrizioni all'uso del prodotto dovute a cattive condizioni o guasti

- Non immergere mai l'apparecchio o la spina in acqua o altri liquidi. In caso di caduta dell'apparecchio in acqua, scollegalo immediatamente dalla rete elettrica e, prima di riutilizzarlo, consegnalo ad un centro di assistenza autorizzato per la riparazione.

- Non utilizzare l'apparecchio se è caduto sul pavimento, se ci sono segni visibili di danni o se presenta una perdita.

- Non usare l'apparecchio se il cavo o la spina hanno subito danni, nel qual caso dovranno essere sostituiti solo dal produttore, da un suo agente di servizio autorizzato o da persone parimente qualificate per evita-re rischi.

• In caso di malfunzionamento dell'apparecchio, o se è stato danneggiato in qualsiasi modo, consegnalo al più vicino centro di assistenza autorizzato per eventuali esami, riparazioni o regolazioni.
• In caso di problemi con l'hardware, non tentare di riparare il prodotto da solo. Le riparazioni devono essere eseguite solo da tecnici qualificati.

IV. !Restrizioni d'uso se usato con bambini e anziani

• La pulizia e la manutenzione affidate all'u-tente non devono essere effettuate da bambini senza supervisione.
• I bambini non devono giocare con l'appa-recchio.
• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzione.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

V. AVISOIMPORTANTE

- Per evitare sovraccarichi elettrici, non usa-re altri prodotto ad alta potenza sullo stes-

so circuito elettrico al quale è collegato questo apparecchio.

- Questo apparecchio include un cavo di alimentazione corto. Si sconsiglia l'uso di una prolunga, ma se è necessario utilizzarne una:

- La potenza elettrica nominale del cavo deve essere almeno pari a quella del prodotto.

- Stendi la prolunga in modo che non passi dove può costituire un rischio di inciampo o essere accidentalmente tirata.

VI. Istruzioni da seguire quando si utilizza il dispositivo

- I bambini di età inferiore a 8 anni devono accendere/spegnere l'apparecchio solo a condizione che sia stato posizionato o installato nella normale po-sizione di funzionamento prevista e che siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro, e capiscono i rischi coinvolti.

• Assicurarsi che la ventola non incontri alcun ostacolo durante l'oscillazione.

- Non mettere mai le dita o altri oggetti nella parte anteriore della ventola. Si prega di prestare partico-lare attenzione quando si utilizza il ventilatore vici-no ai bambini,

per evitare che i bambini giochino con il ventilatore.

• Non lasciare capelli, tendine, tovaglie, vestiti o tende vicino all'ingresso o all'uscita del ventilatore. Potrebbero essere risucchiati nella ventola, causando danni o lesioni.
• Non utilizzare questa ventola con alcun controllo di velocità a semiconduttore.
• Non azionare la ventola in un'area in cui viene utilizzata o immagazzinata benzina, vernici o altri liquidi infiammabili.
• Una volta assemblato il ventilatore, è vietato smontare l'alloggiamento durante la pulizia.
• Se l'unità richiede una pulizia esterna, assicurarsi che sia scollegata dall'alimentazione. Utilizzare un panno morbido o un panno asciutto per la pulizia generale. Per rimuovere lo sporco o la sporcizia più persistenti, utilizzare un panno inumidito di sapone caldo. Non utilizzare solventi (come diluenti), poiché potrebbero danneggiare l'involucro di plastica.

4. Specifiche tecniche

Modello Tensione Frequenza Potenza di uscita
SS-21280 220-240V 50Hz 50W

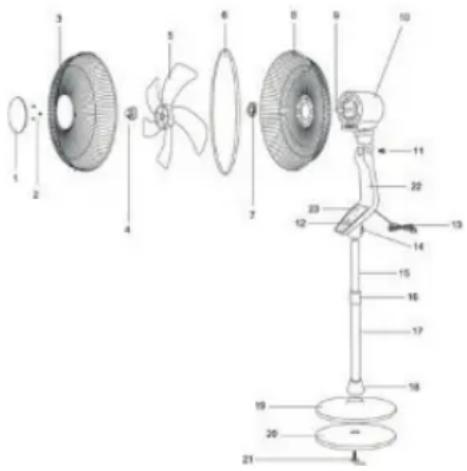

5. Descrizione delle parti

1. Copertura protettiva
2. Viti della copertura di protezione
3. Griglia frontale
4. Vite di fissaggio delle pale del ventilatore
5. Pale del ventilatore
6. Guarnizione della griglia
7. Dado griglia posteriore
8. Griglia posteriore
9. Albero motore
10. Vano motore
11. Vite girevole
12. Pannello di controllo
13. Cavo di alimentazione
14. Vite di fissaggio della colonna
15. Tubo interno
16. Manopola di regolazione dell'altezza
17. Tubo esterno
18. Coperchio a vite

19. Piastra di base

20. Zavorra

21. Vite a L
22. Corpo del ventilatore
23. Pannello di controllo tattile
24. Telecomando

6. Istruzioni per il montaggio e l'uso

Come installare

Montaggio della ventola a piede

Assemblaggio della colonna di estensione con la base del ventilatore:

Per assemblare la colonna di estensione con la base, posizionare la base (part n.19) e fissarla al peso della base (n. 20), serrare dal basso, con la manopola a forma di L fornita con l'unità. Quindi prendi la colonna di estensione (già montata con le parti 15, 16, 17), la parte 17 è la colonna inferiore che si fissa all abase e la parte 15 è la colonna di estensione. Con l'aiuto del tubo di prolunga è possibile aumentare l'altezza del ventilatore secondo necessità. E l'anello di regolazione dell'altezza della parte 16 aiuta a collegare la colonna di estensione e la colonna inferiore, mantenendole intatte e stringendo.

Montaggio griglia e pala al motore:

Montare la griglia posteriore (parte 8) sul motore e serrare con il dado in plastica serrando in senso orario. Montare la pala (Parte 5) e serrare con l'ogiva di plastica, per tenere la lama al suo posto. Installare la griglia anteriore (Parte 3) sulla griglia posteriore con l'aiuto dell'anello di plastica e serrare con la vite.

Montaggio del motore alla colonna di estensione:

Migliora l'altezza desiderata del ventilatore con l'aiuto della colonna di estensione.

Inserire la parte inferiore del motore (già montata con pala e griglie) nel tubo di prolunga e serrare con la vite di collegamento della ventola.

Pannello di Controllo:

A. Tasto di attivazione e velocità
B. Tasto di spegnimento
C. Tasto di oscillazione
D. Tasto timer

E. Indicatore di oscillazione
F. Indicatore di alimentazione
G. Indicatori di velocità (Bassa – Media – Alta)
H. Indicatori di durata (0,5h - 1h - 2h - 4h)

Funzionamento:

1. Collega il ventilatore ad una presa elettrica con tensione e alimentazione compatibili con le specifiche del ventilatore.
2. Dopo aver collegato il cavo di alimentazione, l'indicatore di alimentazione (F) si illuminerà ed il ventilatore entrerà in standby.
3. Premi il tasto di accensione (A) per attivare il ventilatore, e premi lo stesso tasto per selezionare la velocità. Premendolo una volta la ventola inizierà a funzionare a bassa velocità e l'indicatore di velocità (G) si illuminerà, premi nuovamente per passare alla velocità media, e premilo una terza volta per l'alta velocità. Ad ogni cambio di velocità, l'indicatore di velocità cambierà posizione e si illuminerà la rispettiva spia.
4. Per spegnere il ventilatore, premi il tasto di spegnimento (B).

Oscillazione:

Per attivare la modalità di oscillazione del ventilatore, premi il tasto di oscillazione (C) posto in basso a destra, il ventilatore inizierà a oscillare e l'indicatore di oscillazione (E) si illuminerà. Per riportare il ventilatore in modalità fissa basterà premere nuovamente lo stesso tasto di oscillazione (C).

Timer:

Questo ventilatore ha una funzione timer impostabile fino a 7,5 ore. Per impostare la funzione timer, collega il ventilatore ed attivalo, una volta attivato, potrai impostare il timer premendo il pulsante Timer (D), e la prima spia del timer (H) di 0,5 ore si illuminerà a confermare che il ventilatore si spegnerà da solo trascorse 0,5 ore. Se desideri impostare il timer per un periodo più lungo, premi più volte il tasto Timer (D) per scegliere un periodo da 0,5\~7,5 ore, e le spie relative alle varie durate si illumineranno in successione. Allo scadere del tempo impostato il ventilatore si spegnerà automaticamente.

Inclinare:

La direzione del flusso d'aria può essere cambiata inclinando il ventilatore. Per inclinare il ventilatore, accertati che sia spento, allenta la vite sul collo (11), afferra la griglia del ventilatore e spingila con delicatezza verso l'alto o verso il basso fino all'angolazione desiderata. Una volta ottenuta l'angolazione desiderate, serrare nuovamente la vite.

Regolazione in altezza:

Per regolare l'altezza della ventola, afferrare il tubo di prolunga e allentare il dado per regolare l'altezza di blocco (# 16). Senza rimuovere completamente, estendere o sollevare la colonna per aumentare o diminuire l'altezza del ventilatore. Una volta che il ventilatore è ad un'altezza como\~da, serrare il dado di bloccaggio per fissare la colonna a questo livell.

Telecomando:

Questo ventilatore è dotato di un telecomando.

Per utilizzare il telecomando, inserisci 2 batterie AAA (non incluse) nel vano batterie.

Con il telecomando puoi accendere e spegnere la ventola con il tasto on/off.

Il telecomando ha anche i tasti Timer, Velocità e Oscillazione. Usa questi tasti per modificare le relative impostazioni del ventilatore, allo stesso modo di quando usi il pannello di controllo.

7. Pulizia e manutenzione

Pulizia e manutenzione:

1. Scollegare sempre il cavo dalla presa elettrica per pulire la ventola.
2. La polvere accumulata può essere rimossa con un panno morbido e quindi pulire la griglia posteriore della ventola.
3. Pulire periodicamente le superfic esterne della ventola con un panno umido (non bagnato) e asciugare accuratamente con un panno morbido e asciutto prima di azionare la ventola.
4. Non utilizzare detergenti abrasivi per pulire questo apparecchio, poiché ciò potrebbe danneggiarlo.

Stoccaggio:

1. Seguire le istruzioni per la pulizia 1-4 sopra. Assicurati di smontare e pulire la ventola prima di riporla.
2. Conservare l'imballo originale per conservare la ventola.
3. Conservare sempre in un luogo asciutto.
4. Non riporlo mai se è collegato.
5. Non avvolgere mai il cavo troppo stretto sulla ventola o premere il cavo nel punto in cui la ventola entra, poiché potrebbe causare l'usura o la rottura del cavo.

ENG / ESP

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva UE sulla bassa tensione 2014/35/CE.

Direttiva Compatibilità Elettromagnetica 2014/30/UE.

Direttiva 2015/863/UE sulla restrizione dell'uso di determinate sostanze pericolose in ambito elettrico.

Direttiva 2009/125/CE sui requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

Questo simbolo sul prodotto o sulla confezione indica che questo prodotto non può essere smaltito come normale rifiuto domestico o rifiuto domestico. Tutte le apparecchiature elettriche, elettroniche e le unità alimentate a batteria devono essere riciclate in modo adeguato e secondo le leggi locali comunali. Puoi riciclarli portandoli in un centro di smaltimento autorizzato dal governo o in contenitori specializzati che puoi trovare nei grandi supermercati, nei negozi di prodotti elettronici o elettrodomestici o nei centri commerciali che dispongono di questo tipo di strutture nelle vicinanze.

Progettato da: SOGO basato su standard di qualità europei Importato da: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Spagna Prodotto fabbricato in China. Servizio post-vendita: www.sogosat.com [e-mail] / 0034 902 222 161

SOGO®

Human Technology
