MANUAL DE UTILIZADOR SS-21280 Sogo

Ventilador de pé 3 em 1

Standventilator 3 in 1

1. Aviso importante P.28
2. Definições de símbolos P.28
3. Instruções de segurança para o usuário P.28

I. Precauções gerais durante o uso de equipamentos elétricos P.28
II. Restrições de uso para evitar danos pessoais P.31
III. Restrições de uso do produto devido a P.32 mau estado ou avaria
IV. Restrições de uso quando usado com p.32 crianças e idosos
V. AVISO IMPORTANTE P.33
VI. Instruções a seguir ao usar o dispositivo P.33
4. Especificações técnicas P.35
5. Descrição das peças P.35
6. Instruções de montagem e uso P.35
7. Limpeza e manutenção P.36
8. (ERP) Especificações técnicas P.55
9. Declaração de conformidade P.57
10. Responsabilidade pelo descarte, detalhes P.58 do fabricante e serviço pós-venda

INDICE

• Leia sempre cuidadosamente o manual de instruções antes de utilizar o aparelho.
- Este manual pode ser descarregado da nossa página web www.sogo.es
- Guarde estas instruções para referência futura.

2. Definições de símbolos

GENERAL PRECAUTIONS

1

2

3

1- Informações importantes e indicação para o uso benéfico.
2- Aviso de situação de perigo a pessoas e o produto.
3- Cuidados ao usar equipamentos elétricos e eletrônicos.

3. Instruções de segurança para o usuário

GENERAL

I. PRECAUTIONS Precauções gerais durante o uso de equipamentos elétricos

• Não utilize o aparelho para qualquer outro fim que não o descrito neste manual.

• Não utilize ou armazene o aparelho ao ar livre.

• Coloque sempre o aparelho sobre uma superfície plana e uniforme.

• Este produto destina-se a ser utilizado em espaços interiores, não industrial, não comercial e apenas para uso doméstico. Não utilize o aparelho no exterior ou para qualquer outro fim. A utilização indevida ou o manuseamento incorreto podem causar problemas no aparelho e causar lesões ao utilizador.
• A unidade deve ser utilizada apenas para os fins previstos. Não é aceite qualquer responsabilidade por danos resultantes de utilização indevida ou manuseamento incorreto.
• Certifique-se de que a tensão indicada na chapa de identificação corresponde à tensão da rede antes de ligar o aparelho.
• Remova sempre a ficha da tomada quando o aparelho não estiver a ser utilizado. Não deixe o aparelho sem vigilância quando ligado.
• É necessária uma supervisão rigorosa quando qualquer aparelho está a ser utilizado por ou perto de crianças.
• O dispositivo não está completamente desligado da fonte de energia, mesmo depois de ter sido desligado. Para o desligar completamente, desligue-o da tomada elétrica.

- Os aparelhos não se destinam a ser operados por meio de um temporizador externo ou de um sistema de controlo remoto separado.

II. Restrições de uso para evitar danos pessoais

• Não deixe o aparelho a funcionar sem vigilância.
• Não coloque ou opere este aparelho perto de fontes de água.
• Não coloque ou utilize o aparelho e o seu cabo de alimentação em ou perto de superfícies quentes (por exemplo, placas de fogão) ou chamas abertas.
• Não deixe o cabo de alimentação pendurado sob arestas afiadas e mantenha-o afastado de objetos quentes e chamas abertas. Não enrole o cabo à volta do aparelho e não o dobre.
• Nunca utilize acessórios que não sejam recomendados pelo fabricante.
• A utilização de acessórios não recomendados ou vendidos pelo fabricante do aparelho pode resultar em incêndio, choque elétrico ou ferimentos em pessoas.

• Quando desejar remover a ficha da tomada elétrica, faça-o na própria ficha e não puxe pelo cabo ou pelo aparelho em si.

• Para evitar choque elétrico, certifique-se de que suas mãos estejam secas antes de conectar ou desconectar.

• Não use o aparelho com as mãos molhadas, em pisos úmidos ou quando o ambiente estiver úmido, há risco de choque elétrico.
• Durante a utilização do aparelho, certifique-se de que o cabo elétrico não fica preso ou esmagado.
• Não deixe que a unidade motora, cabo ou ficha se molhem para não correr o risco de apanhar um choque elétrico.

III. Restrições de uso do produto devido a mau estado ou avaria

• Nunca submerja ou ligue o aparelho debaixo de água ou qualquer outro líquido. Em caso de queda do aparelho na água, desligue imediatamente da tomada e leve-o a um agente de serviço autorizado para reparação antes de o reutilizar.
• Não utilize o aparelho se ele no chão, se eles são visíveis sinais de danos ou um vazamento.
• Não utilize o aparelho se o cabo ou a ficha estiverem danificados. Caso o cabo esteja danificado, este deve ser substituído apenas pelo fabricante, por um agente de

serviço ou por pessoas com qualificações semelhantes, a fim de evitar o perigo.

• Em caso de mau funcionamento do aparelho, ou se este tiver sido danificado de qualquer forma, devolva o aparelho à assistência técnica autorizada mais próxima para ser examinado, reparado ou ajustado.
• Em caso de problemas de hardware, não tente reparar o produto você mesmo. As reparações só devem ser efetuadas por técnicos qualificados.

IV. ■Restrições de uso quando usado com crianças e idosos

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• As crianças não devem brincar com o aparelho.
• Este aparelho não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instrução.
• As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

V. AVISO IMPORTANTE

• Para evitar uma sobrecarga do circuito ao utilizar este produto, não utilize outro produto de alta potência no mesmo circuito elétrico.

• Um cabo de alimentação curto é fornecido com este produto. Um cabo de extensão não é recomendado para utilização com este produto, caso seja necessário:

• A classificação elétrica marcada do cabo deve ser pelo menos tão grande como a do produto.

• Disponha a extensão de modo a que não fique pendurada onde possa ser tropeçada ou puxada involuntariamente.

VI. Instruções a seguir ao usar o dispositivo

• Crianças com menos de 8 anos só devem ligar / desligar o aparelho, desde que ele tenha sido colo-cado ou instalado na posição normal de operação pretendida e tenham recebido supervisão ou ins-truções sobre o uso do aparelho de forma segura, e eles entendem os perigos envolvidos.

• Certifique-se de que o ventilador não encontre nenhuma obstrução durante a oscilação.

• Não coloque os dedos ou qualquer outro objeto na parte frontal do ventilador em nenhum momento. Preste atenção especial ao usar o ventilador perto de crianças, para evitar que as crianças brinquem com o ventilador.

• Não deixe que cabelos, cortinas de rede, toalhas de mesa, roupas ou cortinas fiquem próximos à entrada ou saída do ventilador. Eles podem ser su-gados para dentro do ventilador, causando danos ou ferimentos.
• Não use este ventilador com qualquer controle de velocidade de semicondutor.
• Não opere o ventilador em uma área onde gasolina é usada ou estocada, ou pintura ou outros líquidos inflamáveis.
• Depois de montado o ventilador, é proibido des-montar a carcaça durante a limpeza.
• Se a unidade exigir limpeza externa, certifique-se de que esteja desconectada da fonte de alimen-tação. Use um pano macio ou pano seco para limpeza geral. Para remover mais sujeira ou fuligem, use um pano umedecido com sabão e água morna. Não use solventes (como diluentes), pois podem danificar a caixa de plástico.

4. Informações técnicas

No do modelo Tensão Frequência Potência
SS-21280 220-240V 50Hz	50W

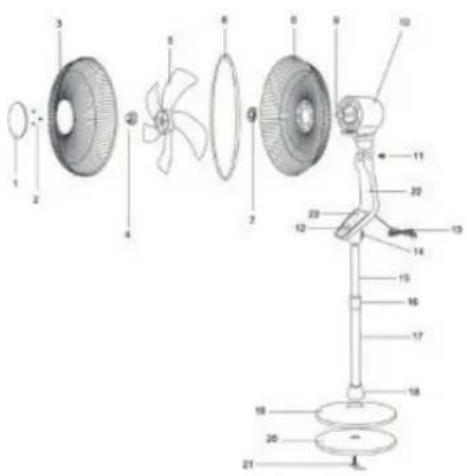

5. Descrição das peças

1. Cobertura protetora
2. Parafusos da tampa protetora
3. Grelha frontal
4. Porca de bloqueio das hélices
5. Helices
6. Anel de grelha
7. Porca da grelha traseira
8. Grelha traseira
9. Eixo do motor
10. Carcaça do motor
11. Parafuso pivot
12. Painel de controlo
13. Cabo de alimentação
14. Parafuso de fixação da coluna
15. Tubo interior
16. Botão de ajuste da altura
17. Tubo exterior
18. Tampa para parafuso

19. Placa de base

20. Peso de base

21. Parafuso L
22. Corpo da ventoinha
23. Painel de controlo tátil
24. Comando

6. Instruções de montagem e uso

Como instalar

Montagem do ventilador de pé

Montagem da coluna de extensão com a base do ventilador:

Para montar a coluna extensora com a base, coloque a base (peça n° 19) e fixe-a no peso base (n° 20), aperte a partir do fundo, com o botão em forma de L fornecido com o conjunto. Em seguida, pegue a coluna de extensão (já montada com as peças 15, 16, 17), a parte 17 é a coluna inferior que se fixa à base e a parte 15 é a coluna de extensão. Com a ajuda do tubo de extensão você pode aumentar a altura do ventilador conforme a necessidade. E o anel de ajuste de altura da parte 16 ajuda a conectar a coluna de extensão e a coluna inferior, e mantê-las intactas e apertadas.

Montagem grille e lâmina ao motor:

Monte a grade traseira (parte 8) no motor e aperte com a porca de plástico, apertando no sentido horário. Monte a lâmina (Parte 5) e aperte com o Botão da lâmina de plástico, para segurar a lâmina em seu lugar. Instale a grade frontal (Parte 3) na grade traseira com a ajuda do anel de plástico e aperte com o parafuso.

Montagem do motor na coluna de extensão:

Aumente a altura desejada do ventilador com a ajuda da coluna de extensão. Insira a parte inferior do motor (já montada com lâmina e grelhas) no tubo de extensão e aperte com o parafuso de conexão do ventilador( No.14).

Painel de controlo:

A. Botão de ligar e velocidade
B. Botão de desligar
C. Botão de oscilação
D. Botão de temporizador

E. Indicador de oscilação
F. Indicador de alimentação
G. Indicadores de velocidade (Baixa - Média - Alta)
H. Indicadores de tempo (0,5 h, 1 h; 2 h; 4 h)

Processo de funcionamento:

1. Ligue a ventoinha à tomada de parede e certifique-se de que a tensão e a potência da ventoinha correspondem à tensão da tomada de parede.
2. Depois de ligar o cabo de alimentação, o indicador de alimentação (F) liga-se e a ventoinha entra em modo de espera.
3. Com a ajuda do botão de ligar (A) podemos ligar a ventoinha e com o mesmo botão podemos também mudar a velocidade. Ao pressioná-lo uma vez a ventoinha começará a funcionar em baixa velocidade e o indicador de velocidade (G) ligar-se-á. Para mudar a velocidade é necessário pressioná-lo novamente e a ventoinha começará a funcionar no modo de velocidade médio e ao pressioná-lo pela 3ª vez funciona em alta velocidade. Com a mudança de velocidade de cada vez, o indicador de velocidade continua a mudar a sua posição acendendo a respetiva luz indicadora.
4. Para desligar a ventoinha, prima o botão de desligar (B).

Oscilação:

Para colocar a ventoinha em modo de oscilação, prima o botão de oscilação (C) localizado na positão inferior direita e a ventoinha começará a oscilar e o indicador de oscilação (E) ligar-se-á. Para colocar a ventoinha em modo estático, prima novamente o mesmo botão de oscilação (C).

Temporizador:

Esta ventoinha tem a função de temporizador e pode configurar o temporizador até 7,5 horas. Para configurar a função de temporizador, ligue a ventoinha à tomada de parede e ligue-a. Uma vez ligada, pode configurar o temporizador premindo o botão de temporizador (D) e a primeira luz indicadora do temporizador (H) de 0,5 horas ligar-se-á, o que significa que a ventoinha funcionará até 0,5 horas e desligar-se-á. Para definir o temporizador por um longo período ou conforme a necessidade, continue a premir o botão de temporizador (D) e as luzes indicadoras do temporizador também continuam a mudar e com a ajuda deste botão pode definir o temporizador de 0,5 horas até 7,5 horas no máximo, quando o tempo definido passar, a ventoinha irá desligar-se automaticamente.

Inclinar:

A direção do fluxo de ar pode ser alterada inclinando a ventoinha. Para inclinar a ventoinha, certifique-se de que a ventoinha está desligada, solte o parafuso do pescoço (Parte 11), segure a grelha do ventilador e puxe-a para cima ou empurre-a suavemente para baixo para obter o ângulo desejado. Uma vez obtido o ângulo desejado, apertar novamente o parafuso para cima.

Ajuste de altura:

Para ajustar a altura do ventilador, segure a coluna de extensão e afrouxe a porca de travamento de ajuste de altura (Parte 16). Mova a coluna de extensão para cima ou para baixo e, ao atingir a altura desejada, aperte novamente com a ajuda da porca de travamento de ajuste de altura.

Comando:

Esta ventoinha inclui um comando.

Para utilizar o comando, coloque 2 pilhas de tamanho AAA (pilhas não incluídas) no compartimento das pilhas e agora o seu comando está pronto a ser utilizado.

Com a ajuda do comando, pode ligar e desligar a ventoinha com o botão ligar/desligar.

O comando tem também botões de temporizador, velocidade e oscilação. Com a ajuda de todos estes botões, pode alterar as mesmas configurações da ventoinha, tal como pode alterar com o painel de controlo da ventoinha.

7. Limpeza e manutenção

Limpeza e manutenção:

1. Sempre desconecte o cabo de alimentação da parede para limpar o ventilador.
2. Pó acumulado de luz pode ser removido com um pano macio para remover a poeira na grelha de trás da ventoinha.
3. Superfícies exteriores limpas do ventilador ocasionalmente com um pano úmido (não molhado) e seca com um pano macio e seco antes de operar o ventilador.
4. Não use produtos abrasivos para limpar esta unidade, que irá causar danos a ele.

Armacenamento:

1. Siga as instruções de limpeza 1-4 acima. De remover e limpar o ventilador antes de guardar.
2. Guarde a embalagem original para armazenar o ventilador.
3. Guarde sempre em local seco.
4. Nunca guarde se conectado.
5. Nunca enrole o rio muito apretado no ventilador ou colocar pressão sobre o cabo onde entra o fã, e que poderia causar a cabo a briga ou quebra.

1. WICHTIG:

Spécifications techniques / Especificação técnica

ERP COMMISSION REGULATION (EU) No 327/2011

DECLARAÇÃO DE CONFORMIDADE

DECLARAÇÃO DE CONFORMIDADE

Este dispositivo está em conformidade com a Diretiva de Baixa Tensão 2014/35/CE.

A directiva de Compatibilidade Electromagnética 2014/30/UE.

A directiva 2015/863/UE relativa à restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos.

A directiva 2009/125/CE sobre os requisitos de concepção ecológica aplicáveis aos produto relacionados com a energia.

Este símbolo no produto ou na embalagem indica que este produto não pode ser descartado como lixo normal ou lixo doméstico. Todos os equipamentos elétricos, eletrônicos e unidades a bateria devem ser reciclados de maneira adequada e de acordo com as leis municipais locais. Você pode reciclá-los levando-os a um centro de descarte autorizado pelo governo ou a lixeiras especializadas que você pode encontrar em grandes supermercados próximos, lojas de produtos eletrônicos ou eletrodomésticos ou shoppings que tenham esse tipo de instalações disponíveis.

Desenhado por: SOGO baseado em padrões de qualidade europeus Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valência, Espanha Produto fabricado na China. Serviço pós-venda: www.sogosat.com [e-mail] / 0034 902 222 161
