MODE D'EMPLOI GANA201BMS Gladiator

Instructions d'assemblage

SOPORTE FLEX

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'ASSEMBLAGE

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation.

Outils requis :

■Clé à douille avec douille de 10 mm
■Clé hexagonale de 4 mm
■Ruban à mesurer

Pièces fournies :

■Support (1)
■Écrou à embase M6 (4)
■Boulon à col carré et tête ronde M6 (4)

Spécifications d'utilisation du panier

■Conçues pour être utilisée sur les armoires des systèmes d'armoires Gladiator® Flex (vendues séparément).

Installer la grande armoire de 30 po

REMARQUE : Les supports Flex sont vendus séparément et les profilés GearTrack® Gladiator® sont aussi vendus séparément.

1. Installation des supports sur la grande armoire.

2. Fixer le support du haut (P1) à l'arrière et au haut de la grande armoire à l'aide de quatre boulons à col carré et tête ronde M6 (F1) et quatre écrous à embase M6 (F2).

3. Fixer les supports du centre et du bas (P1) à la grande armoire à l'aide de deux boulons à col carré et tête ronde M6 (F1) et deux écrous à embase M6 (F2).

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cabinet

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

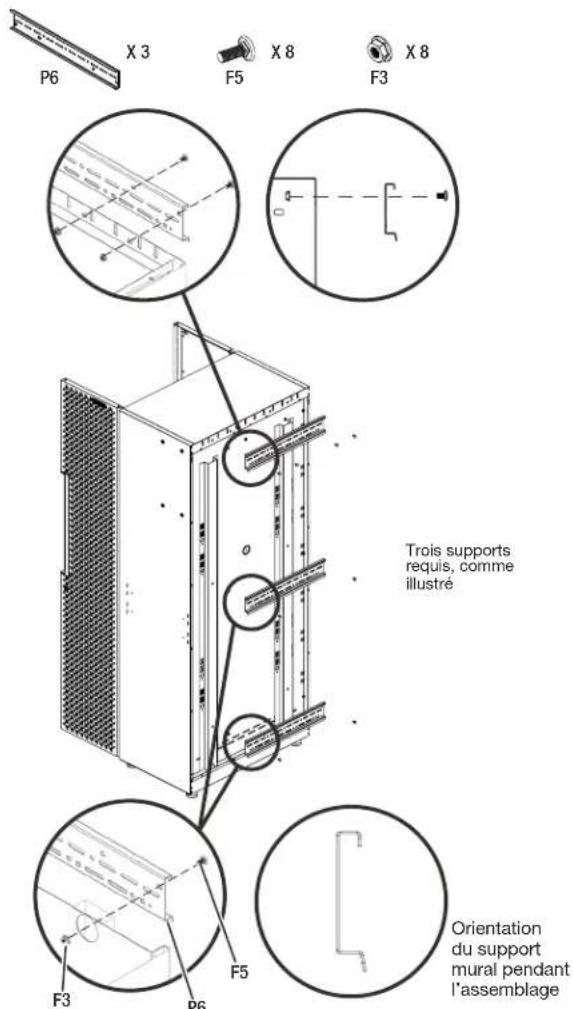

P6 X 3 F5 X 8 F3 X 8 Trois supports requis, comme illustré F3 P6 F5 Orientation du support mural pendant l'assemblage

Pt : Support (3) F1 : Boulon à col carré et tête ronde M6 (8)
F2 : Écrou à embase M6 (8)

INSTRUCTIONS D'ASSEMBLAGE

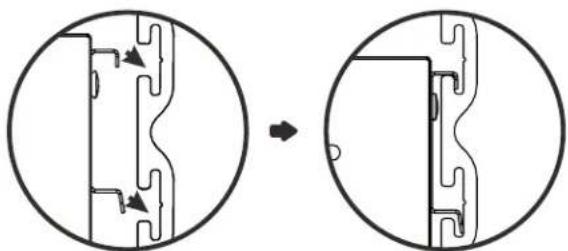

2. Accrocher la grande armoire sur les profilés GearTrack ^® .

■Vérifier que les trois supports (P1) sont parfaitement engagés dans les rainures comme illustré.

REMARQUE : Pour installer les profilés GearTrack® Gladiator®, consulter le manuel d'instructions inclus avec les profilés GearTrack® Gladiator®.

Les profilés GearTrack® doivent être installés avec l'espacement comme illustré.

REMARQUE : Les supports Flex sont vendus séparément et les profilés GearTrack® Gladiator® sont aussi vendus séparément.

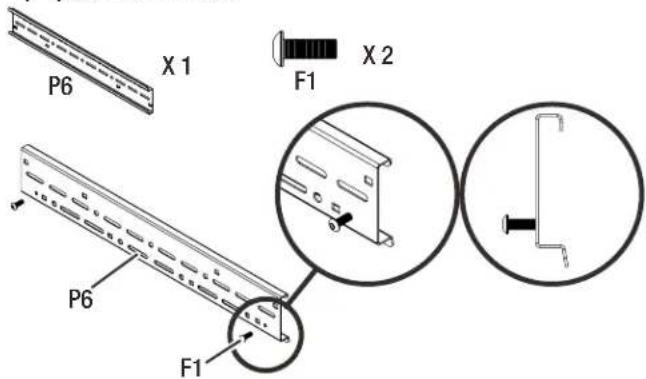

1. Fixer deux vis à tête hexagonale M6 x 16 (F3) au support (P1) comme illustré.

Pt : Support (1) F3 : Vis à tête hexagonale M6 x 16 (2)

1. Fixer le support (P1) à l'arrière et au haut de l'armoire murale.

P6 X 1 F5 X 4 F3 X 4 F5 F3 P6 Un support requis, comme illustré

Pt : Support (1) F1 : Boulon à col carré et tête ronde M6 (4)

F2 : Écrou à embase M6 (4)

- Fixer le support (P1) à l'arrière et au haut de l'armoire murale à l'aide de quatre boulons à col carré et tête ronde M6 (F1) et quatre écrous à embase M6 (F2).

INSTRUCTIONS D'ASSEMBLAGE

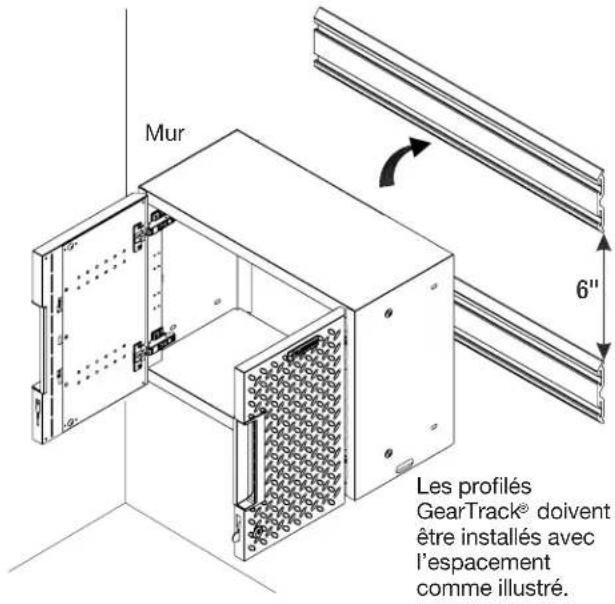

1. Accrocher l'armoire murale sur le profilé GearTrack ^® .


Mur 6" Les profilés GearTrack® doivent être installés avec l'espacement comme illustré.

Serrer les vis à tête hexagonale M6 x 16 de l'intérieur de l'armoire murale

■Vérifier que le support est parfaitement engagé dans les rainures murales. Serrer complètement les vis à tête hexagonale M6 x 16 déjà mises en place sur le support et s'assurer qu'elles pénètrent dans les rainures murales.

REMARQUE : Si on installe l'armoire murale sur des profilés GearTrack®, un deuxième profilé doit être installé à 6 po (15,24 cm) sous la partie inférieure du profilé porteur. L'armoire suspendue sera alors d'aplomb.

REMARQUE : Pour installer les profilés GearTrack® Gladiator®, consulter le manuel d'instructions inclus avec les profilés GearTrack® Gladiator®.

Installer l'armoire du bas à 2 portes de 24 po Flex

REMARQUE : Les supports Flex sont vendus séparément et les profilés GearTrack® Gladiator® sont aussi vendus séparément.

1. Installation des supports (P1) sur l'armoire.

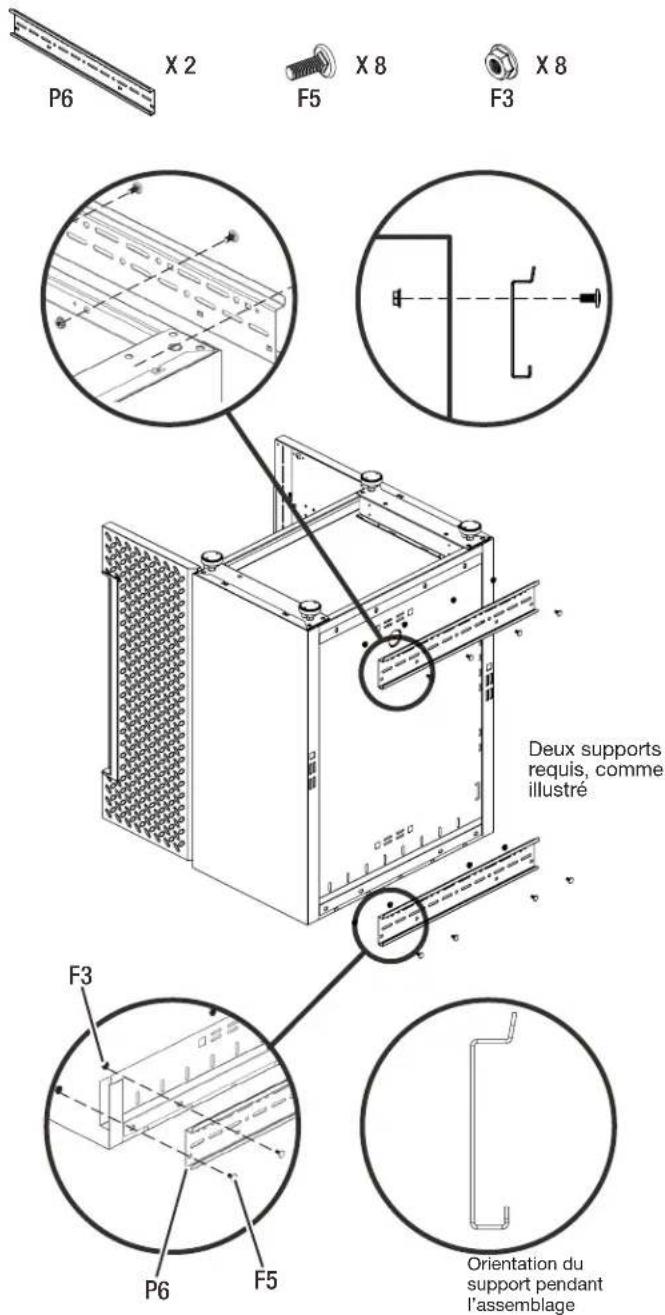

P6 X 2 F5 X 8 F3 X 8 Deux supports requis, comme illustré F3 P6 F5 Orientation du support pendant l'assemblage

P1 : Support (2) F1 : Boulon à col carré et tête ronde M6 (8) F2 : Écrou à embase M6 (8)

■Placer temporairement le cabinet du bas à l'envers comme illustré.
■Fixer les supports à l'arrière de l'armoire du bas à l'aide de huit boulons à col carré et tête ronde M6 (F5) et huit écrous à embase M6 (F3).

INSTRUCTIONS D'ASSEMBLAGE

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cabinet

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

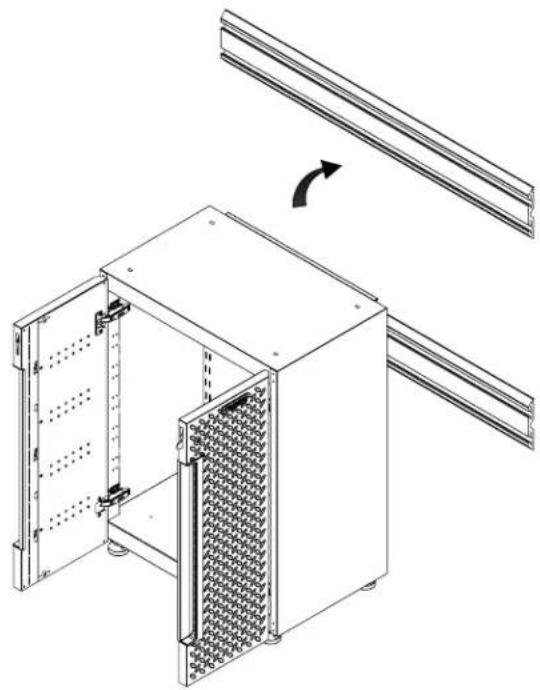

1. Accrocher l'armoire du bas sur les profilés GearTrack®


Les profilés GearTrack® doivent être installés avec l'espacement comme illustré.

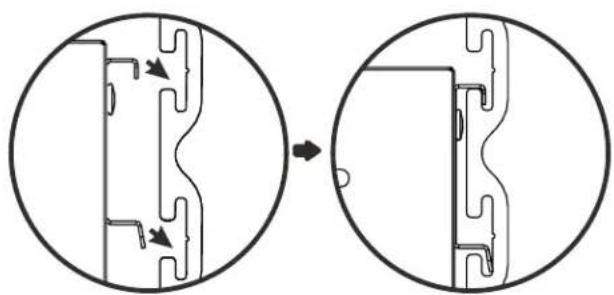

■Accrocher l'armoire du bas sur les profilés GearTrack®. Vérifier que les deux supports sont parfaitement engagés dans les rainures comme illustré. REMARQUE : . Pour installer les profilés GearTrack® Gladiator®, consulter le manuel d'instructions inclus avec les profilés GearTrack® Gladiator®.

Installer l'armoire du bas à 1 tiroir et 2 portes de 24 po Flex

REMARQUE : Les supports Flex sont vendus séparément et les profilés GearTrack® Gladiator® sont aussi vendus séparément.

■Retirer le tiroir de l'armoire du bas.
■Suivre la même procédure que pour l'armoire du bas à 2 portes de 24 po pour fixer les supports et installer l'armoire sur les profilés GearTrack®.
■Réinstaller le tiroir de l'armoire du bas.

GARANTIE

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web au www.GladiatorGW.com

Au Canada, composer le 1 800 807-6777 ou consulter notre site Web au www.gladiatorgarageworks.ca

Garantie limitée à vie sur les pièces en métal.

La garantie exclut les dommages accessoires et sans conséquence, ainsi que les défaillances causées par une mauvaise utilisation, les abus et l'usure normale.
