MANUAL DE USUARIO GANA201BMS Gladiator

Instrucciones para armar

SEGURIDAD DEL SOPORTE

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE ENSAMBLAJE

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación.

Herramientas necesarias:

■1 llave de tubo con tubo de 10 mm
■Llave hexagonal de 4 mm
■Cinta métrica

Piezas suministradas:

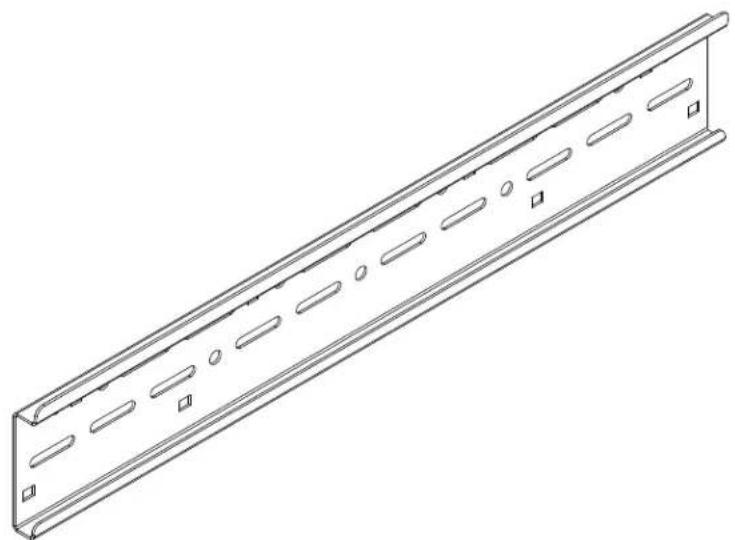

■Soporte (1)
■Tuercas hexagonales de brida M6 (4)
■Tornillos M6 de cabeza redonda y cuello cuadrado(4)

Requisitos para el uso de los soportes

■Diseñado para usarse en los gabinetes de los sistemas de gabinetes Gladiator® Flex (se venden por separado).

Instale el gabinete alto de 30"

NOTA: Los soportes Flex se venden individualmente y los canales Gladiator® GearTrack® se venden por separado.

1. Instale los soportes en el gabinete alto.

Fije el soporte superior (P1) a la parte superior trasera del gabinete alto con cuatro pernos M6 de cabeza redonda y cuello cuadrado (F1) y cuatro tuercas de brida M6 (F2).
Fije los soportes central e inferior (P1) a la parte trasera del gabinete alto, respectivamente, con dos tornillos M6 de cabeza redonda y cuello cuadrado (F1) y dos tuercas de brida M6 (F2).

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la gabinete.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

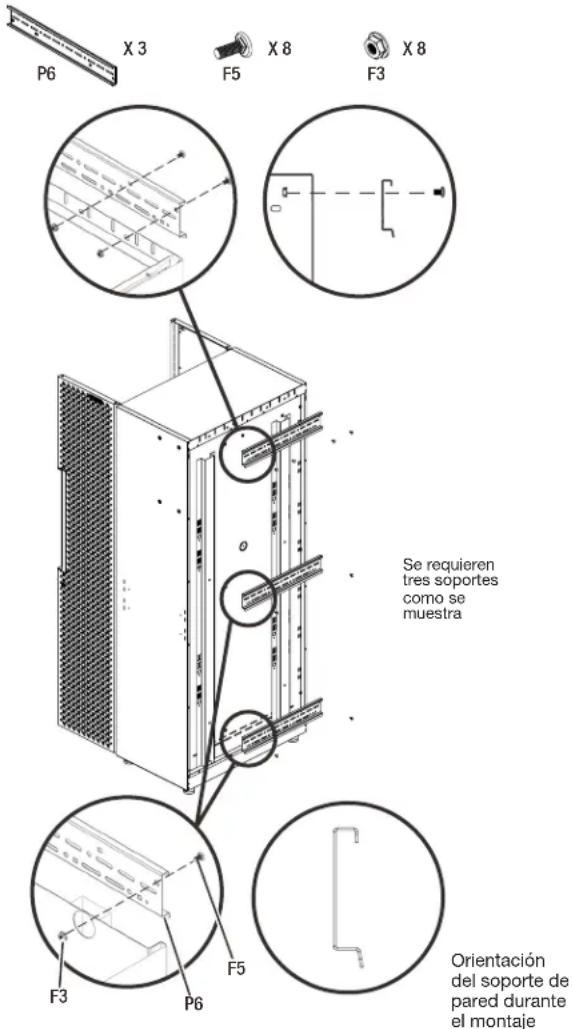

P6 X 3 F5 X 8 F3 X 8 Se requieren tres soportes como se muestra F3 P6 F5 Orientación del soporte de pared durante el montaje

Pt: Soporte (3) F1: Tornillos M6 de cabeza redonda y cuello cuadrado(8)
F2: Tuercas hexagonales de brida M6 (8)

INSTRUCCIONES DE ENSAMBLAJE

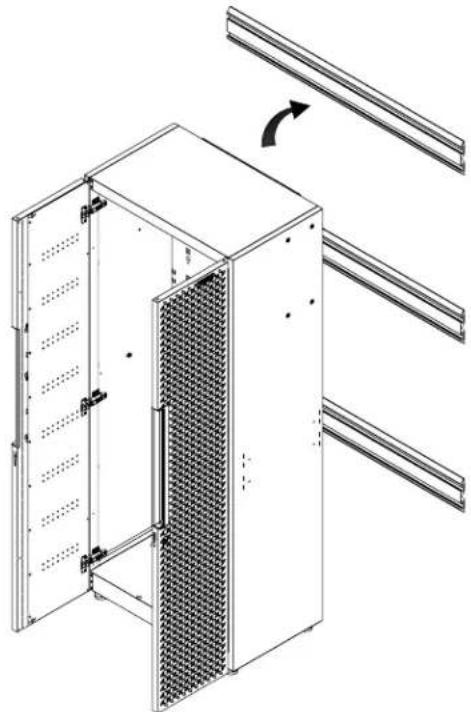

2. Cuelgue el gabinete alto en los canales GearTrack ^® .

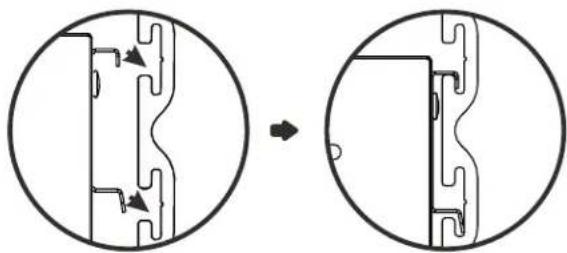

■Asegúrese de que los tres soportes (P1) estén completamente encajados en las ranuras, tal y como se muestra.

NOTA: Para la instalación de los canales Gladiator® GearTrack®, consulte el manual de instrucciones incluido con los canales Gladiator® GearTrack®.

Los canales GearTrack® deben instalarse con la separación indicada.

NOTA: Los soportes Flex se venden individualmente y los canales Gladiator® GearTrack® se venden por separado.

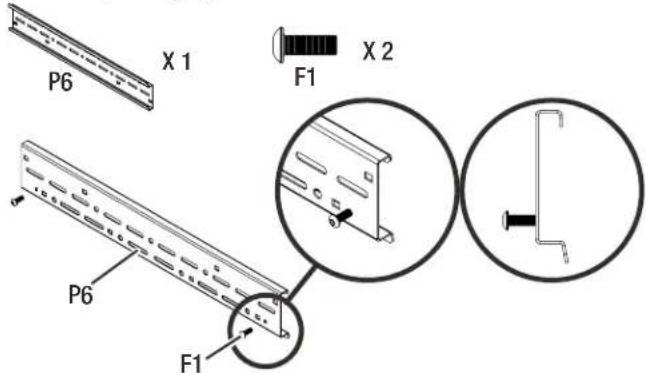

1. Fije dos tornillos de cabeza hueca hexagonal M6 x 16 (F3) en el soporte (P1) como se muestra.

1. Fije el soporte (P1) a la parte superior trasera del gabinete.

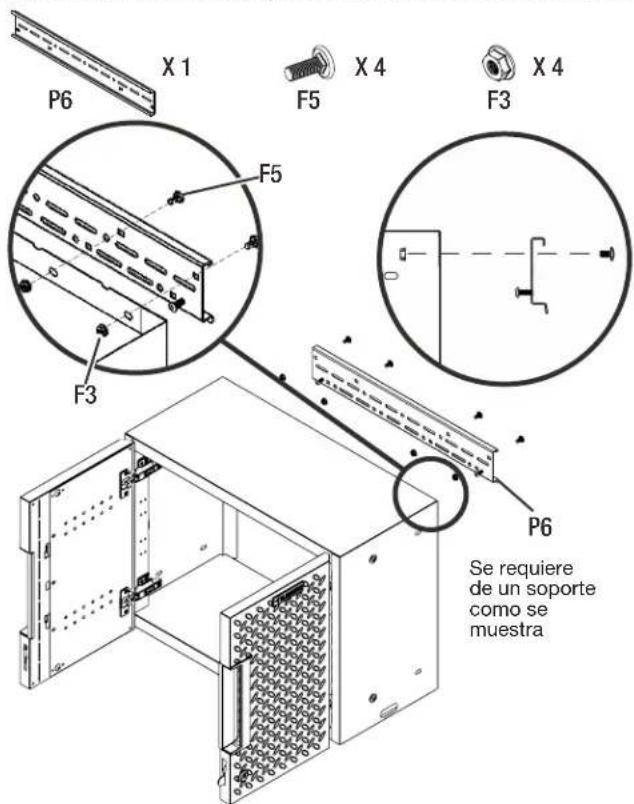

P6 X 1 F5 X 4 F3 X 4 F5 F3 P6 Se requiere de un soporte como se muestra

Pt: Soporte (1) F1: Tornillos M6 de cabeza redonda y cuello cuadrado(4)

F2: Tuercas hexagonales de brida M6 (4)

■Fije el soporte (P1) a la parte superior trasera del gabinete de pared con cuatro pernos de cabeza redonda de cuello cuadrado M6 (F1) y cuatro tuercas de brida M6 (F2).

INSTRUCCIONES DE ENSAMBLAJE

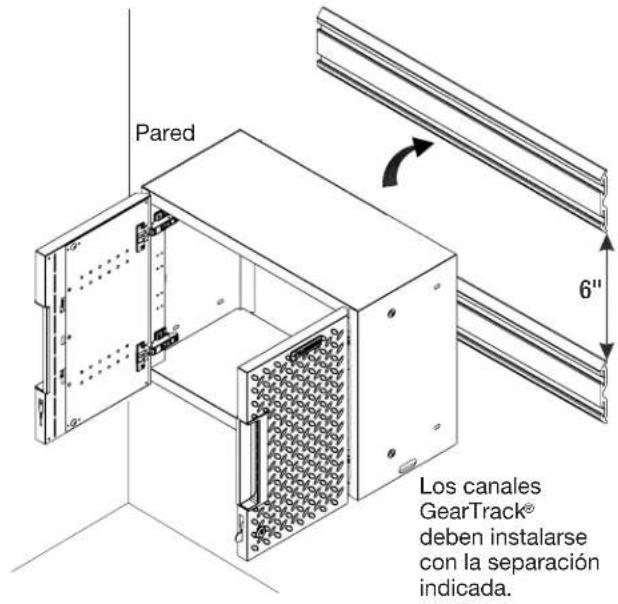

1. Cuelgue el gabinete de pared en el canal GearTrack ^® .


Pared 6" Los canales GearTrack® deben instalarse con la separación indicada.

Apriete los tornillos de cabeza hueca M6 x 16 desde el interior del gabinete de pared

■Asegúrese de que el soporte está completamente encajado en las ranuras de la pared, tal y como se muestra. Apriete completamente los tornillos de cabeza hueca hexagonal M6 x 16 preinstalados en el soporte y asegúrese de que entran en las ranuras de la pared.

NOTA: Si se instala el gabinete de pared sobre canales GearTrack®, debe instalarse un segundo canal a 6" (15,24 cm) por debajo de la parte inferior del canal de soporte para que el gabinete cuelgue nivelado.

NOTA: Para la instalación de los canales Gladiator ^® GearTrack ^® , consulte el manual de instrucciones incluido con los canales Gladiator ^® GearTrack ^® .

Instale el gabinete Flex bajo de 24" con 2 puertas

NOTA: Los soportes Flex se venden individualmente y los canales Gladiator® GearTrack® se venden por separado.

1. Instale los soportes (P1) en el gabinete.

   X2

X8

X8

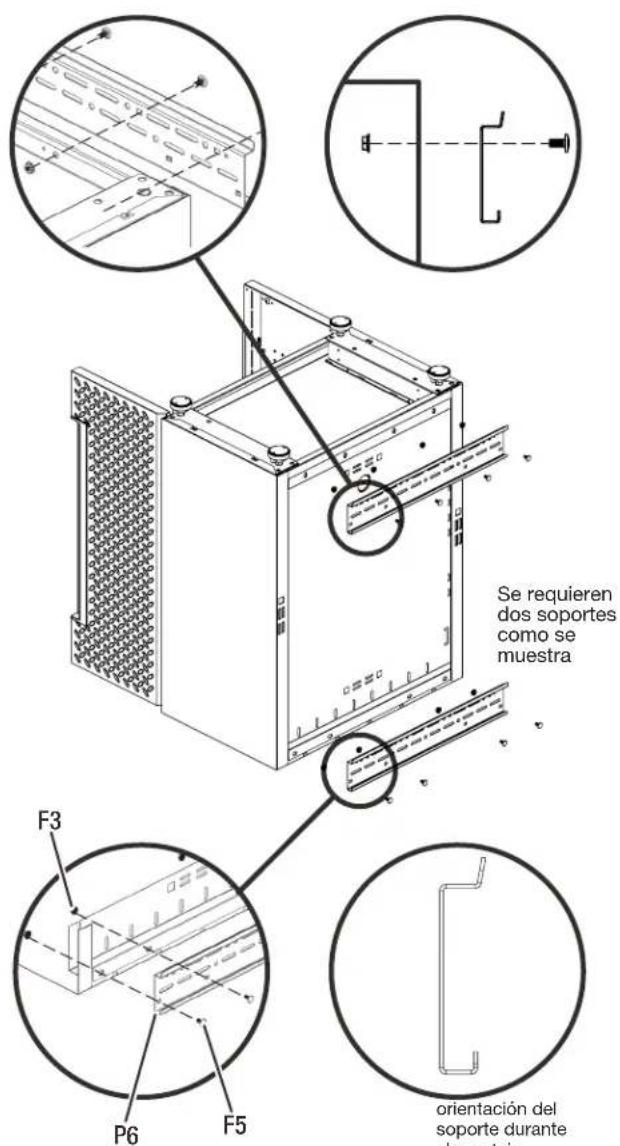

Se requieren dos soportes como se muestra F3 P6 F5 orientación del soporte durante el montaje

P1: Soporte (2) F1: Tornillos M6 de cabeza redonda y cuello cuadrado (8) F2: Tuercas hexagonales de brida M6 (8)

■Ponga temporalmente el gabinete bajo boca abajo como se muestra.
■Fije los soportes a la parte trasera del gabinete bajo como se muestra con ocho tornillos M6 de cabeza redonda y cuello cuadrado (F5) y ocho tuercas de brida M6 (F3).

INSTRUCCIONES DE ENSAMBLAJE

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la gabinete.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

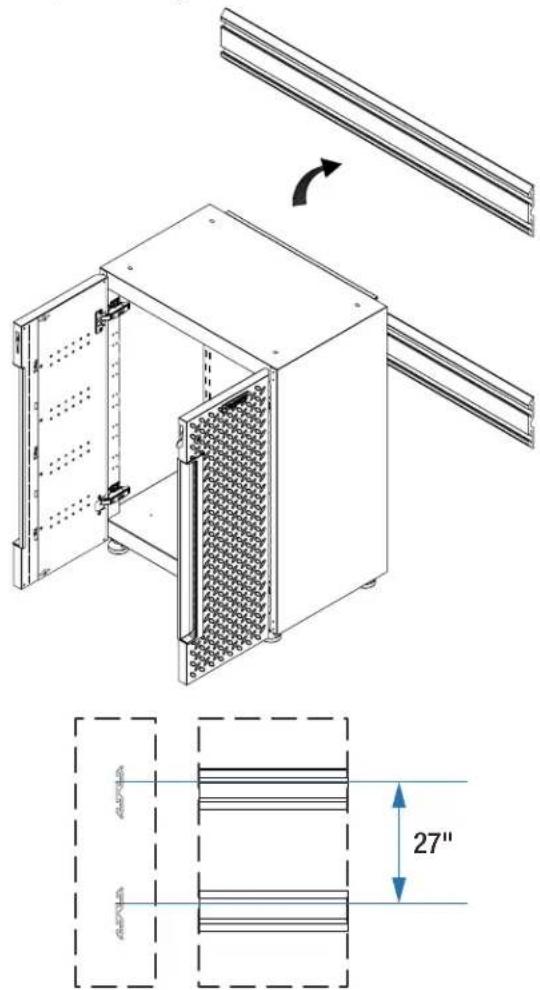

1. Cuelgue el gabinete bajo en los canales GearTrack®


Los canales GearTrack® deben instalarse con la separación indicada.

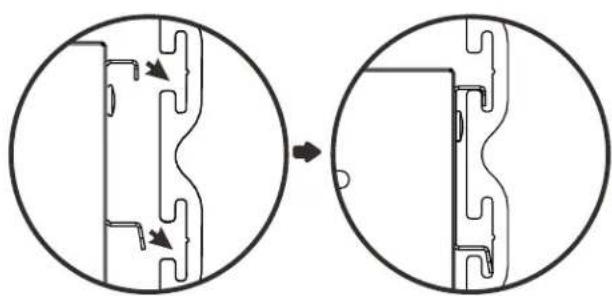

■Cuelgue el gabinete bajo en los canales GearTrack ^® . Asegúrese de que los dos soportes están completamente encajados en las ranuras, tal y como se muestra.

NOTA: Para la instalación de los canales Gladiator ^® GearTrack ^® , consulte el manual de instrucciones incluido con los canales Gladiator ^® GearTrack ^® .

Instale el gabinete Flex bajo de 24" con 1 cajón y 2 puertas

NOTA: Los soportes Flex se venden individualmente y los canales Gladiator® GearTrack® se venden por separado.

■Retire el cajón del gabinete bajo.
■Siga el mismo procedimiento que el gabinete base de 2 puertas de 24" para conectar los soportes y conectar el gabinete a los canales GearTrack®.
■Instale el respaldo del cajón en el gabinete bajo.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.GladiatorGW.com

En Canadá llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca

Garantía limitada de por vida para las piezas metálicas.

La garantía excluye los daños incidentales / inconsecuentes y las fallas debidos al mal uso, el abuso o el desgaste normal.
