Type de produit	Banc de rangement en bois dur
Marque	Gladiator
Modèle	GAGB54SBJW
Couleur	Blanc martelé/ardoise grise
Utilisation prévue	Garage
Dimensions (approx.)	Largeur 137 cm (54 po), Profondeur 46 cm (18 po), Hauteur 91 cm (36 po)
Capacité de charge maximale (total)	227 kg (500 lb)
Capacité par tablette	15,9 kg (35 lb)
Matériau	Bois dur
Assemblage requis	Oui (2 personnes recommandées)
Tablettes incluses	2 tablettes optionnelles de 61 cm (24 po)
Portes incluses	2 portes optionnelles (gauche et droite)
Pieds réglables	Oui, 4 pieds de nivellement
Nettoyage recommandé	Chiffon humide, sécher immédiatement
Sécurité	Ne pas dépasser la charge maximale ; utiliser deux personnes pour l'assemblage
Garantie	Contactez le service client : États-Unis 1-866-342-4089, Canada 1-800-807-6777
Enregistrement du produit	Enregistrer en ligne sur le site Gladiator
Pièces de rechange	Disponibles sur demande (vis, écrous, tablettes, portes)
Réparabilité	Assemblage modulaire, pièces amovibles

FOIRE AUX QUESTIONS - GAGB54SBJW Gladiator

Quelle est la capacité de poids du banc GAGB54SBJW ?

La capacité maximale est de 227 kg (500 lb) pour l'ensemble du banc et de 15,9 kg (35 lb) par tablette. Ne pas dépasser ces limites.

Faut-il assembler le banc ? Est-ce difficile ?

Oui, le banc nécessite un assemblage. Il est recommandé d'être deux personnes. Suivez les instructions fournies. Les outils nécessaires sont une clé de 1/2 po et un tournevis cruciforme.

Puis-je installer les tablettes et les portes en option ?

Oui, le banc est livré avec des tablettes et portes en option. Reportez-vous à la section 'Assemblage des étagères' et 'Installation des portes' du manuel.

Comment nettoyer et entretenir le banc en bois dur ?

Essuyez avec un chiffon humide et séchez immédiatement. Évitez les produits abrasifs. Ne pas laisser l'eau stagner.

Quelles sont les dimensions du banc ?

Environ 137 cm (54 po) de largeur, 46 cm (18 po) de profondeur et 91 cm (36 po) de hauteur. (Ces dimensions sont une estimation basée sur le modèle.)

Le banc est-il adapté à une utilisation extérieure ?

Il est conçu pour une utilisation dans un garage, donc à l'intérieur. L'exposition aux intempéries peut endommager le bois.

Comment niveler le banc sur un sol irrégulier ?

Utilisez les quatre pieds de nivellement (P6) inclus. Tournez-les pour ajuster la hauteur jusqu'à ce que le banc soit stable.

Où puis-je trouver la garantie et enregistrer mon produit ?

La garantie est détaillée dans le manuel. Aux États-Unis, appelez le 1-866-342-4089; au Canada, le 1-800-807-6777. Enregistrez en ligne sur le site Gladiator.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client aux numéros indiqués. Ayez votre modèle et la date d'achat à portée de main.

Puis-je utiliser le banc comme siège ?

Oui, le dessus en bois dur peut supporter jusqu'à 227 kg, mais il est principalement conçu pour le rangement. Assurez-vous de ne pas dépasser la charge.

MODE D'EMPLOI GAGB54SBJW Gladiator

GAGB54SBJG - Ardoise martelée/argenté

GAGB54SBJW - Blanc martelé/ardoise grise

GAGB54SBJSG - Ardoise martelée/ardoise gris

GAGB54SBJG - Granito forjado/plata

GAGB54SBJW - Blanco forjado/Teja gris

GAGB54SBJSG - Granito forjado/Teja de granito

Pour chaussures

Instructions d'assemblage

Exigences pour l'utilisation du banc

de rangement pour chaussures. 9

Pièces du banc de rangement/pour

chaussures. 9

Outils et pièces. 9

Fixer les panneaux arrière. 9

Fixer le panneau inférieur. 10

Assemblage des étagères (facultatif)....10

Installation des portes (facultatif) 10

Enregistrement de votre produit............11

GARANTIE 11

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

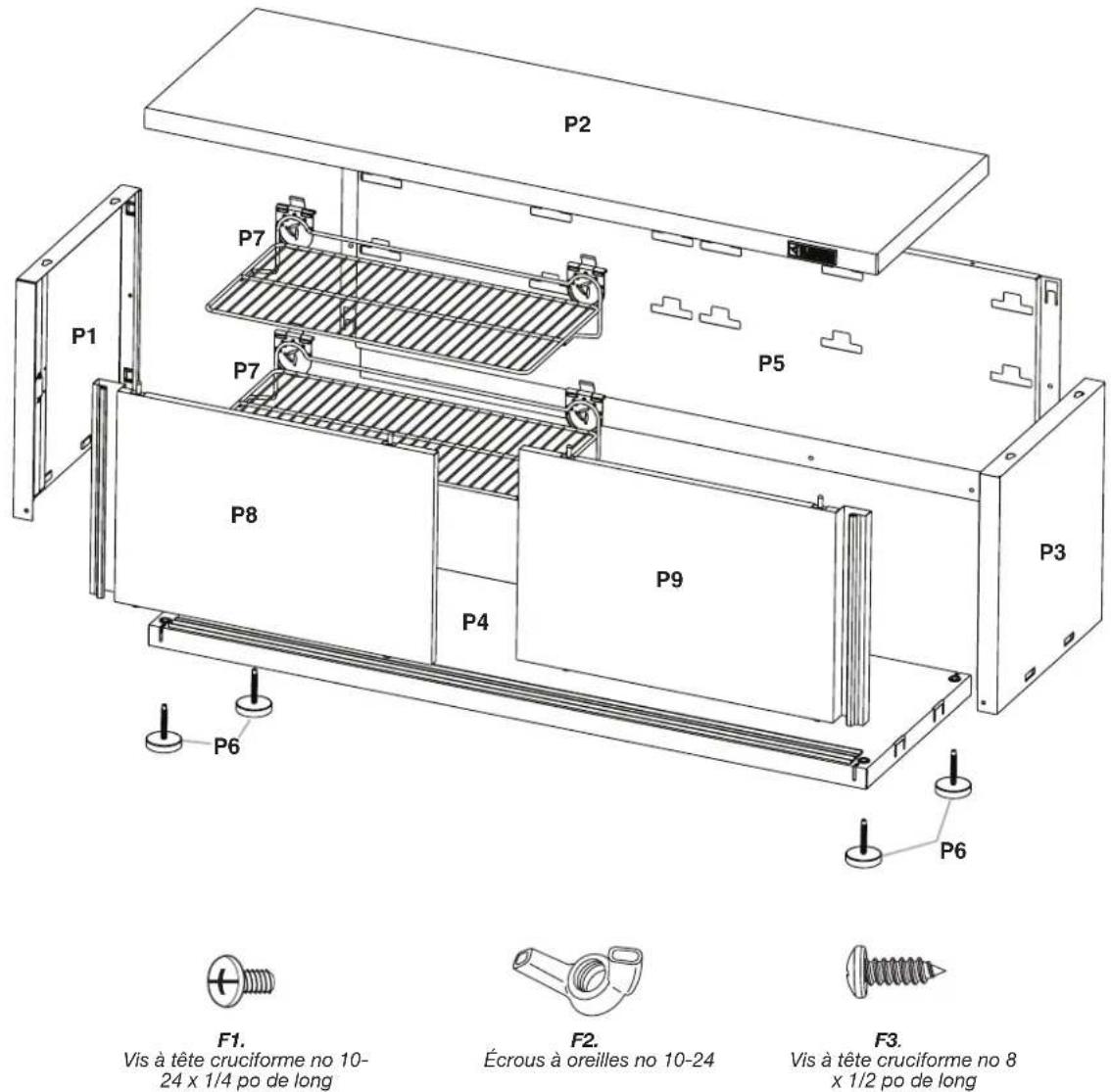

Pièces du BANC de rangement/pour chaussures

Étiquette Nomenclature Qté
P1	Panneau de gauche 1
P2	Dessus en bois dur 1
P3	Panneau de droite 1
P4	Panneau inférieur 1
P5	Panneau arrière 1
P6	Pieds de nivellement 4
P7	Tablette de 24 po (facultative) 2
P8	Porte de gauche (facultative) 1
P9	Porte de droite (facultative) 1
F1	Vis à tête cruciforme no 10-24 x 1/4 po 6
F2	Écrou à oreilles no 10-24 4
F3	Vis cruciforme no 8 x 1/2 po 4

Exigences pour l'utilisation du banc de rangement/pour chaussures

Le produit est conçu pour une utilisation dans un garage. L'imite maximum de poids pour chaque tablette : 35 lb (15,9 kg). Limite maximum de poids pour le banc de rangement/pour chaussures en bois dur : 500 lb (227 kg).

Pièces du banc de rangement/ pour chaussures

1. Retirez le contenu ; vérifiez la présence de tous les composants. Le contenu comprend les pièces et les fixations indiquées dans la section « Pièces ».
2. Éliminer/recycler tous les matériaux d'emballage.

Outils et pièces

Rassemblez les outils nécessaires avant de commencer l'installation.

Outils requis :

Clé de 1/2 po Tournevis cruciforme Niveau

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Important :

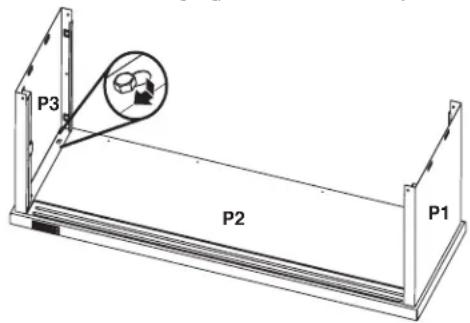

Il pourrait être nécessaire d'être deux personnes pour effectuer l'assemblage. La partie supérieure en bois dur (P2) est spécifiquement conçue pour que les têtes des tire-fond préassemblés sur le dessus en bois dur (P2) n'arrivent aux trous en forme de serrure sur les panneaux latéraux (P3 et P1) que si le tout est bien positionné. Si les têtes d'écrous sur le dessus en bois dur (P2) ne correspondent pas aux trous en forme de serrure sur les panneaux latéraux (P3 et P1), faites pivoter le dessus en bois dur (P2). 1. Placez la partie supérieure en bois dur (P2) sur le plancher (inversé, pour que les têtes des tire-fond pointent vers le haut). 2. Assemblage du panneau gauche (P1). Placer le panneau perpendiculaire à un-dessus de l'établi en s'assurant d'aligner les trous en forme de serrure du panneau avec les tire-fond préassemblés du dessus.

1. À l'aide d'une clé, serrer les deux tire-fond (préassemblés sur le dessus en bois dur [P2]). Bien serrer chaque boulon.

1. Répétez les étapes 2 et 3 précédentes pour l'autre côté du cabinet.

Fixer les panneaux arrêté

F1.

2 vis à tête cruciforme no 10-24 x 1/4 po de long

F3.

4 vis à tête cruciforme no 8 x 1/2 po de long

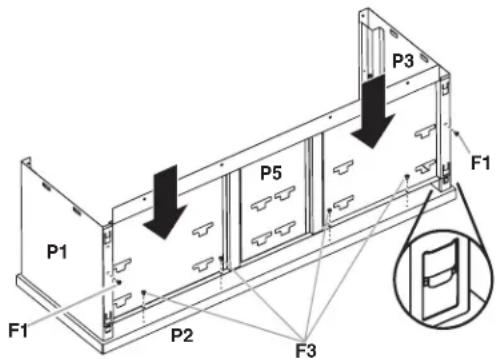

1. Gillez le panneau arrière (P5) pour que les onglets du panneau arrière soient alignés avec les fentes des panneaux latéraux. Il y a deux onglets de chaque côté du panneau (voir les détails de l'illustration suivante).
2. Poussez vers l'intérieur et assurez-vous que les quatre onglets sont tous bien engagés dans les fentes.
3. Fixez les quatre vis à tête cruciforme no 8 x 1/2 po de long (F3) à la partie supérieure en bois dur (P2).
4. Fixez les deux vis à tête cruciforme no 10-24 x 1/4 po (F1) entre les panneaux latéraux (P3 et P1) et le panneau arrière (P5). Ne pas serrer complètement les vis. Cette étape sera effectuée plus tard.

F1. 2 vis à tête cruciforme no 10-24 x 1/4 po de long

F3. 4 vis à tête cruciforme no 8 × 1/2 po de long

Fixer le panneau inférieur

F1.

4 vis à tête cruciforme no 10-24 x 1/4 po de long

4 écrous à oreilles n° 10-24

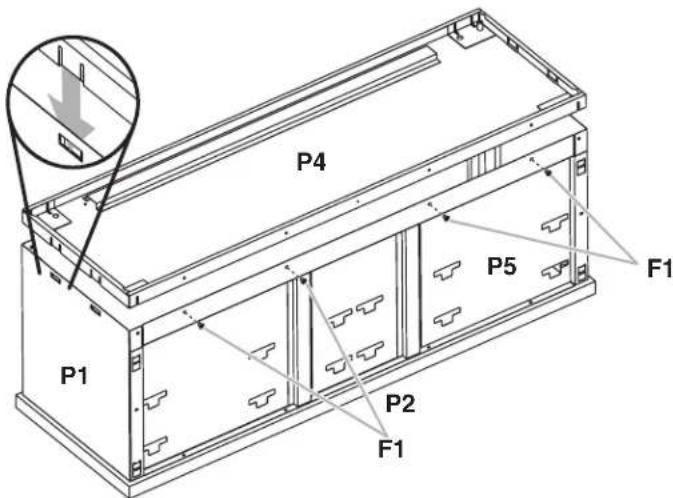

1. Placez le panneau inférieur (à l'envers de façon à ce que les rives à superposer seront orientées vers le haut) et assurez-vous que les quatre onglets sont complètement insérés dans les fentes.
2. Fixez les vis à tête cruciforme no 10-24 x 1/4 po (F1) entre le panneau arrêté (P5) et le panneau inférieur (P4). Ne pas serrer complètement les vis à tête cruciforme.

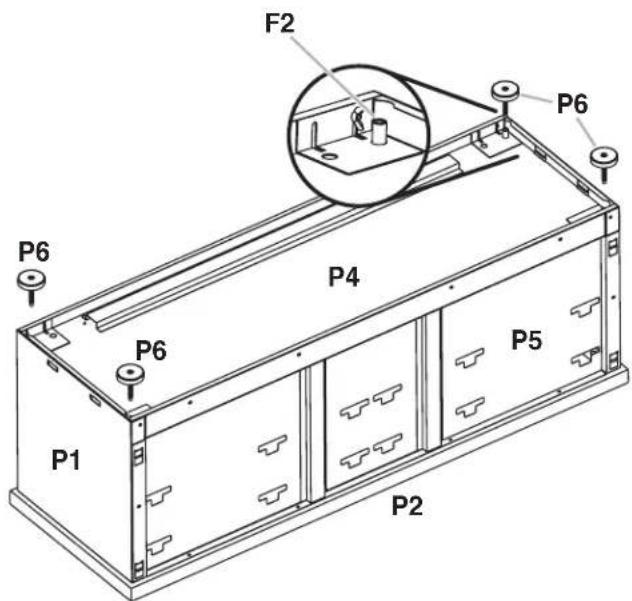

1. Installez et serrez les quatre écrous à oreilles no 10-24 (F2) (serrer à la main) sur les tire-fond qui dépassent (inclus sur le panneau inférieur) à chacun des coins.
2. Installer les pieds de nivellement (P6) sur le panneau inférieur (P4).
3. Serrez toutes les vis à tête cruciforme no 10-24 x 1/4 po (F1) et toutes les autres vis qui n'ont pas encore été serrées aux étapes précédentes.

Assemblage des étagères (facultatif)

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

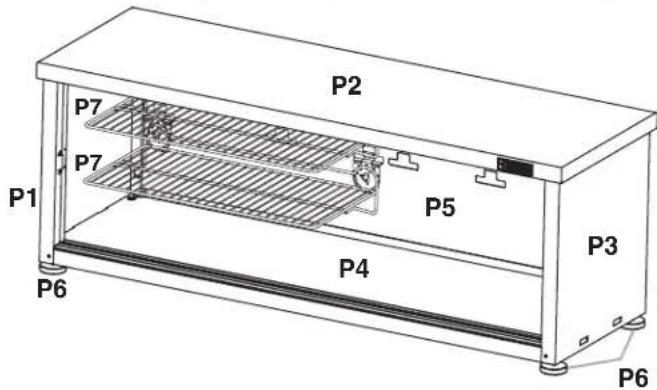

À deux personnes ou plus, placer le banc de rangement/pour chaussures debout. Placez la tablette (P7) à l'endroit souhaité. Bien insérer les deux onglets dans les fentes en angle, puis redresser la tablette pour bien engager les fentes dans les onglets.

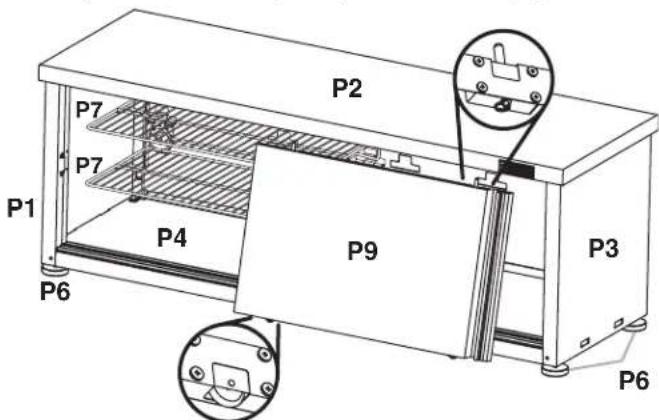

Installation des portes (facultatif)

1. Assemblez d'abord la porte de droite (P9), quand vous faites face au banc de rangement/pour chaussures.
2. Placez le haut de la porte avec le rail en insérant les deux broches du haut dans les guides, puis poussez les broches vers l'intérieur (pour qu'elles s'enclenchent), contre le rail.
3. Abaissez le bas de la porte et poussez-le pour que les roulettes s'engagent dans le rail du bas. Faites glisser la porte plusieurs fois pour vous assurer que la porte est bien engagée.

1. Répétez les étapes 2 et 3 pour assembler la porte de gauche (P8).

Enregistrement de votre produit

L'enregistrement du produit présente de nombreux avantages. Pour en savoir plus et enregistrer votre produit, visitez notre site Web au :

Les consommateurs au Canada peuvent composer le 1-800-807-6777.

Aux É.U. téléphoner au 1-866-342-4089.

Garantie

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse
