Caractéristiques techniques	Dimensions : 183 cm x 91 cm x 46 cm
Matériau	Acier renforcé
Capacité de charge	300 kg par étagère
Nombre d'étagères	3 étagères réglables
Utilisation	Idéale pour le rangement dans les garages, ateliers et espaces de stockage
Maintenance	Nettoyage régulier avec un chiffon humide, vérifier les fixations
Sécurité	Éviter le surchargement des étagères, utiliser des gants lors de l'assemblage
Informations générales	Garantie de 5 ans, assemblage requis, instructions incluses

FOIRE AUX QUESTIONS - GARK365TGG Gladiator

Comment assembler l'armoire Gladiator GARK365TGG ?

Pour assembler l'armoire, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les pièces et outils nécessaires avant de commencer.

Quels sont les matériaux utilisés pour l'armoire Gladiator GARK365TGG ?

L'armoire est fabriquée en acier robuste et durable, conçu pour résister à des conditions de travail difficiles.

Quelle est la capacité de charge maximale de l'armoire ?

L'armoire Gladiator GARK365TGG a une capacité de charge maximale de 450 kg répartis uniformément sur les étagères.

Comment entretenir l'armoire pour prolonger sa durée de vie ?

Pour entretenir l'armoire, nettoyez régulièrement sa surface avec un chiffon doux et un produit de nettoyage non abrasif. Évitez l'exposition à des humidités excessives.

L'armoire est-elle résistante à la corrosion ?

Oui, l'armoire Gladiator GARK365TGG est traitée pour résister à la corrosion, ce qui la rend idéale pour une utilisation dans des environnements humides.

Puis-je ajouter des étagères supplémentaires à l'armoire ?

Oui, il est possible d'ajouter des étagères supplémentaires, mais assurez-vous qu'elles soient compatibles avec le modèle GARK365TGG.

Comment puis-je retourner ou échanger mon armoire si elle ne me convient pas ?

Pour retourner ou échanger votre armoire, veuillez contacter le service client du vendeur dans les 30 jours suivant l'achat et suivez les instructions fournies.

Quels sont les dimensions de l'armoire Gladiator GARK365TGG ?

Les dimensions de l'armoire sont de 183 cm de hauteur, 91 cm de largeur et 46 cm de profondeur.

L'armoire est-elle livrée avec une garantie ?

Oui, l'armoire Gladiator GARK365TGG est accompagnée d'une garantie de 5 ans contre les défauts de fabrication.

MODE D'EMPLOI GARK365TGG Gladiator

ÉTAGÈRE EZ CONNECT DE 72 PO (1,83 m) DE HAUT Instructions d'assemblage

Exigences pour l'utilisation de l'étagère 12

Déballage 12

Assemblage 12

GARANTIE 15

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de sccurite importants dans ce manuel et sur voire appareil menager. Assurez-vous de tous lire tous les messages de sccurite et de youy conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

ADANGER

AVENTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

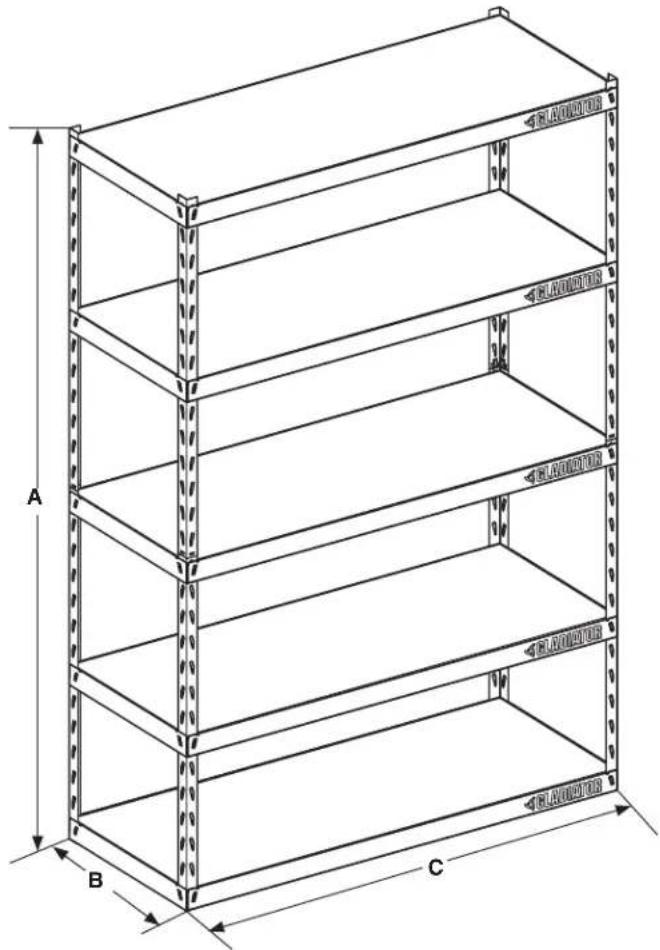

DIMENSIONS

	GARK485X* YGRK485X*	GARK485T* YGRK485T*	GARK365T* YGRK365T*
A	72" (183 cm)	72" (183 cm)	72" (183 cm)
B	24" (61,0 cm)	18" (45,7 cm)	18" (45,7 cm)
C	48" (122 cm)	48" (122 cm)	36" (91,4 cm)
D	47" (120 cm)	47" (120 cm)	35" (89,0 cm)
E	23" (59,0 cm)	17" (43,7 cm)	17" (43,7 cm)

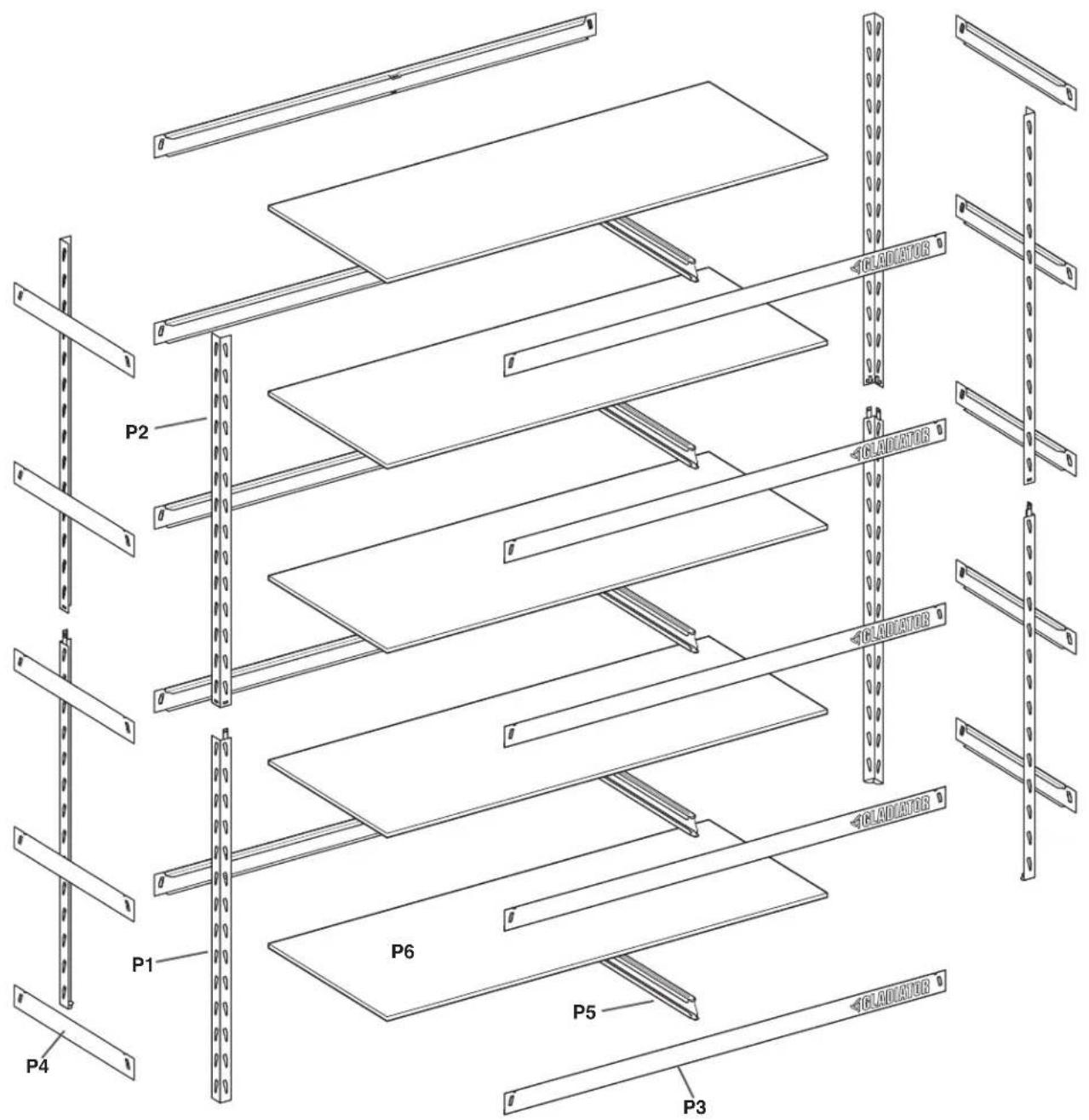

PIÉCES

PANIER

P1 - Montants inférieurs (4)

P2 - Montants supérieurs (4)

P3 - Poutres de support horizontales (10)

P4 - Poutres de support laterales (10)

P5-Traverses de support en U (5)

P6-Tabletes laminées (5)

REMARQUE: L'assemblage ne requiert pas d'outil ou d'équipement.

INSTRUCTION D'ASSEMBLAGE

Exigences pour l'utilisation de l'étagère

Charge maximaepour chaque tablette de 1000 Ib (454 kg) et de 5000 Ib (2268 kg) pour I'etagere en entier.

AVERAGEMENT

Risque de poids excessif

Au moins deux personnes sont requises pour déplacer les étagères.

Le non-respect de cet averissement pourrait entraîner une blessure au dos ou autre blessure.

Déballage

REMARQUE: Il ne faut qu'une personne pour assembler l'étagère, mais deux pour la déplacer.

1. Retirer le contenu; vérifier la présence de tous les composants. Consulter la section "Pièces" pour pouvoir trier les pièces.
2. Éliminer/recycler tous les matériaux d'emballage.

Assemblage

L'assemblage ne requiert pas d'outil ou d'équipement.
■Peut etre assemblée par une personne.

IMPORTANT :

Décider de l'emplacement de l'étagère avant de l'assembler.
REMARQUE: Il est recommandé de placer les tablettes à une distance égale les unes des autres, du haut vers le bas, et d'assembler l'étagère du bas vers le haut. Consulter l'illustration « Bouts du cadre/poutres de support.
Avant l'assemblage, consulter l'autocollant situé sur le côte de l'une des pôtres de support latérales P4. Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.

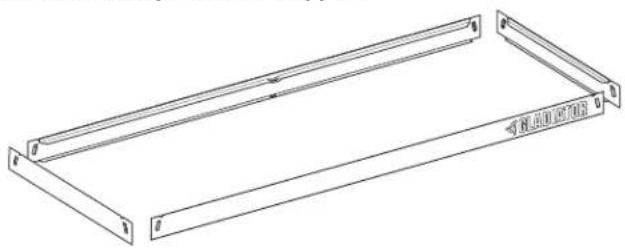

Orientation des poutres de support

Bouts du cadre/poutres de support

Traverses en U pour le support des tablettes

REMARQUE:

Il est recommandé de positionner les poutres aux encoches 1, 8, 14, 21 et 28 (en comptant du bas vers le haut). Pour bien équilibrer l'ensemble, placer 3 des tablettes dans la moitié inférieure de l'étagère.
Il sera impossible de bien assembler l'étagère si les poutres de support ne sont pas toutes à la même hauteur.
Pendant l'assemblage, appuyer fermement sur chacun des cotés des poutres de support laterales et horizontales (P3 et P4) pour s'assurer qu'elles sont bien insérées dans les fentes des montants inférieurs et supérieurs.

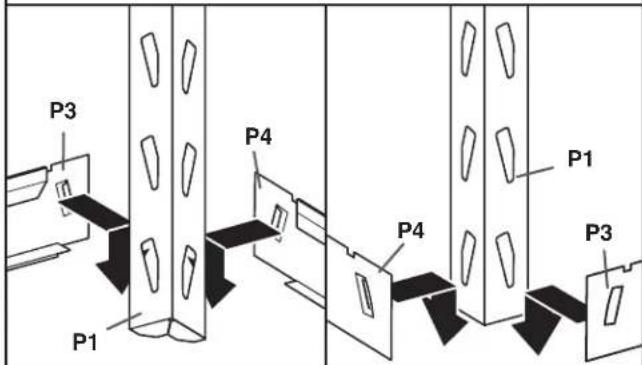

1. Fixer les poutres de support aux montants inférieurs

Utiliser le montant inférieur (P1) et fixer la poutre de support horizontal (P3) sur l'avant, puis fixer la poutre de support laterale (P4) à l'autre côté. Insérer les poutres de support laterales et horizontales en commencerant par le haut des fentes des montants debout et en poussant vers le bas une fois qu'elles sont insérées. Ceci permet d'obtenir le support nécessaire pour batir l'étagère. Un coin est maintainant assemblé.

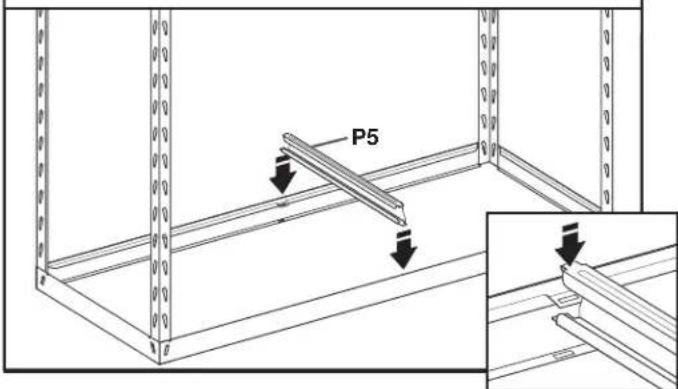

3. Ajouter un travers de support en U

Ajouter un travers de support en U (P5) au cadre du bas. Faire tournier en place AVANT de laisser tomber les pattes dans les rainures.

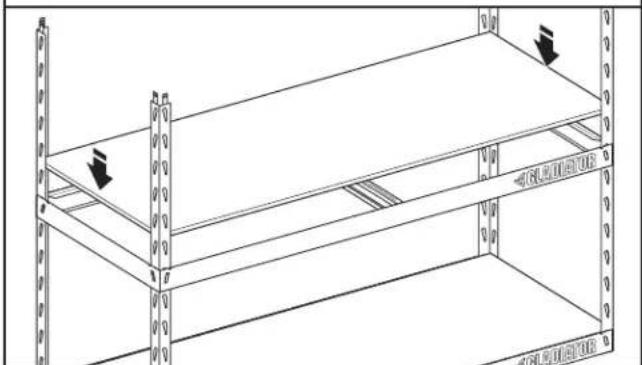

5. Assemblier le 2 niveau

Répéter les étapes 1 et 2. Nous recommendons d'ajouter le niveau suivant aux encoches 8 en comptant à partir du montant inférieur. Ajouter les poutres de support horizontales et laterales. Ajouter un travers de support en U et une tablette.

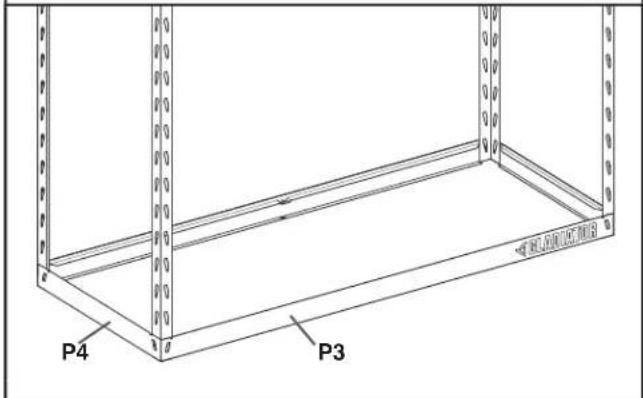

2. Assemblier le bas

Répéter l' étape 1 pour les trois autres coins. La partie inférieure de l'étagère est terminée. S'assurer d'appuyer fermement sur tous les supports latéraux et horizontaux (P3 et P4) pour s'assurer qu'ils sont bien installés aux montants inférieurs et supérieurs.

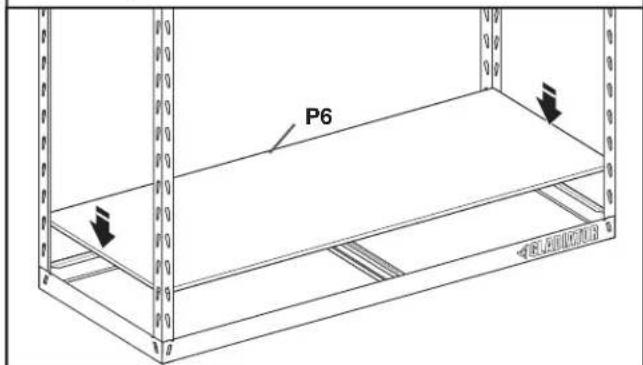

4. Ajouter la fe tablette

Ajouter la tablette laminée au cadre du bas. Placer doucement la tablette laminée sur les poutres et le travers de support en U.

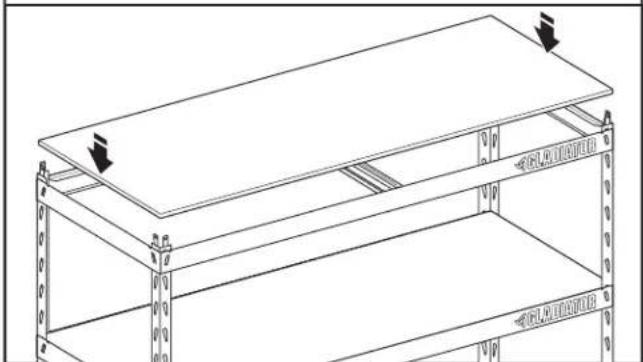

6. Assembler le 3 niveau

Répéter les étapes 1 et 2. Nous recommendons d'ajouter le niveau suivant aux encoches 14 en comptant à partir du montant inférieur. Ajouter les poutres de support horizontales et laterales. Ajouter un travers de support en U et une tablette.

REMARQUE : Nous recommendons de placer 3 tablettes dans la moitié inférieure de l'étagère pour offrir un bon support. Il est important de placer les tablettes avant de poursuivre avec l'étape suivante.

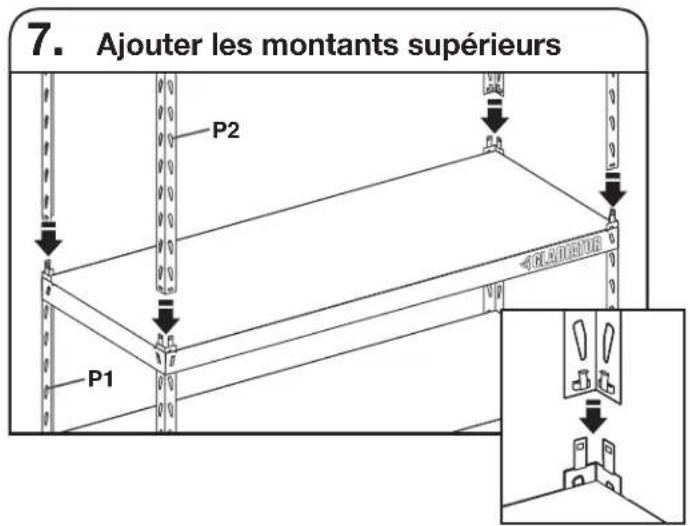

Insérer un montant supérieur (P2) dans un montant inférieur (P1) jusqu'à entendre un clic.

REMARQUE: Les montants pourront sembler desserrés jusqu'à l'étape 8.

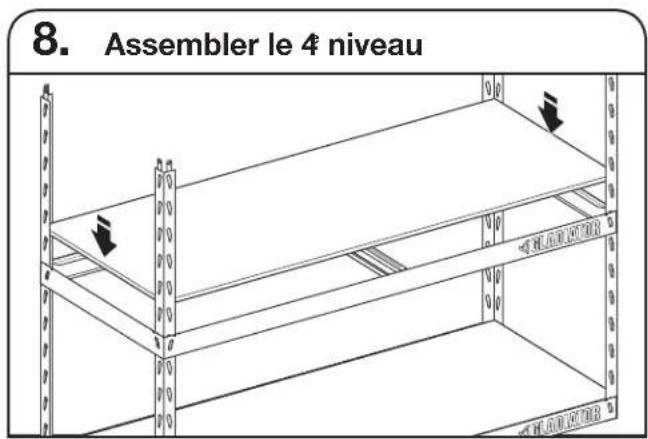

Répéter les étapes 1 et 2. Nous recommendons d'ajouter une section au montant supérieur. Ajouter les poutres de support horizontales et laterales. Ajouter un travers de support en U et une tablette.

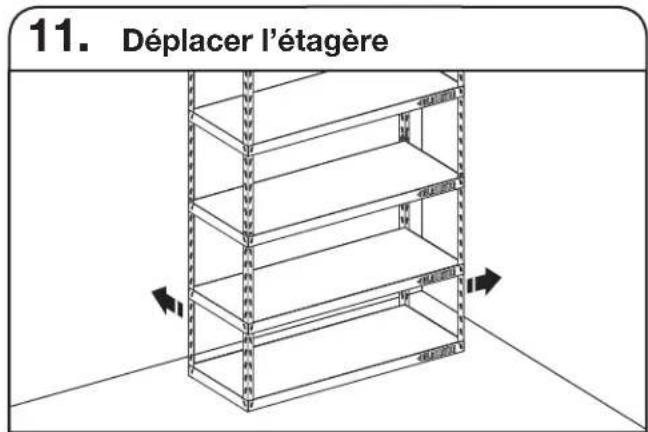

À l'aide d'une autre personne, déplacer l'étagère à son emplacement final.

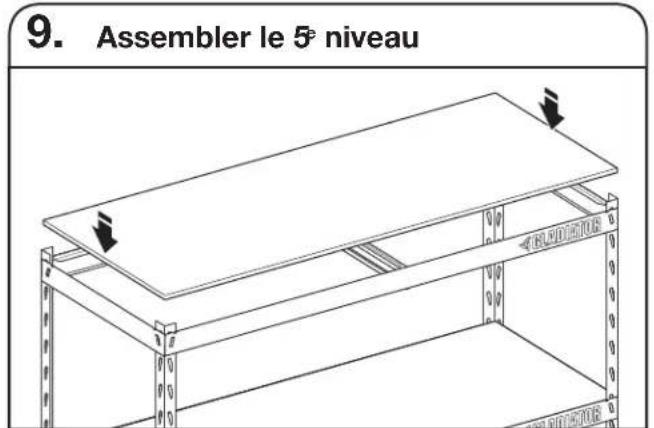

Répéter les étapes 1 et 2. Nous recommendons d'ajouter le niveau suivant aux encoches 8 en comptant à partir du montant supérieur. Ajouter les poutres de support horizontales et laterales. Ajouter un travers de support en U et une tablette.

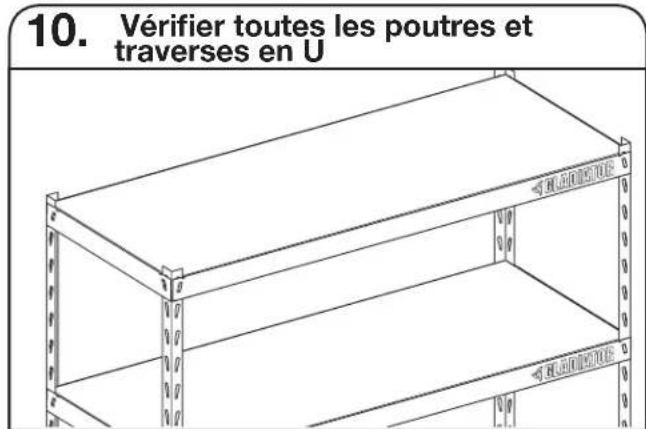

Vérifier que tous les montants et travers de support en U sont bien assemblés et enforcés dans les fentes des montants supérieurs et inférieurs.

GARANTIE

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visitor notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visitor notre site Web à l'adresse
