| Tipo de producto | Armario de almacenamiento modular (estante) |
| Marca | Gladiator |
| Modelo | GARK365TGG |
| Dimensiones (Al × An × Pr) | 183 cm × 91,4 cm × 45,7 cm |
| Altura (con montantes superiores) | 72" (183 cm) |
| Ancho | 36" (91,4 cm) |
| Profundidad | 18" (45,7 cm) |
| Número de estantes | 5 estantes laminados |
| Carga máxima por estante | 454 kg (1000 lb) |
| Carga máxima total | 2268 kg (5000 lb) |
| Material | Acero (estructura), estantes de laminado |
| Montaje | Sin herramientas, ensamblaje por encaje a presión |
| Número de personas recomendado para el montaje | 1 persona para el montaje, 2 para el desplazamiento |
| Espaciado de los estantes | Ajustable (muescas cada aproximadamente 5,1 cm) |
| Uso recomendado | Garaje, taller, almacén |
| Garantía | De por vida (limitada) – contactar al servicio al cliente |
| Servicio al cliente (Estados Unidos) | 1-866-342-4089 |
| Servicio al cliente (Canadá) | 1-800-807-6777 |
| Sitio web | www.gladiatorgarageworks.com |
| País de fabricación | No especificado (probablemente fabricado en China) |
Preguntas frecuentes - GARK365TGG Gladiator
Preguntas de los usuarios sobre GARK365TGG Gladiator
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Armario en formato PDF gratis! Encuentra tus instrucciones GARK365TGG - Gladiator y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GARK365TGG de la marca Gladiator.
MANUAL DE USUARIO GARK365TGG Gladiator
ESTANTE EZ CONNECT DE 72" (1,83 m) DE ALTURA Instrucciones de ensamblaje
TABLE OF CONTENTS/TABLE DES MATIÈRES/INDICE
EZ CONNECT RACK
SHELVING SAFETY 2
DIMENSIONS 3
PARTS 4
ASSEMBLY INSTRUCTIONS. 5
SEGURIDAD DEL ARMARIO. 16
DIMENSIONES 17
PIEZAS. 18
INSTRUCCIONES DE ENSAMBLAJE 19
Requisitos de uso del estante.......19
Desempaque. 19
Ensemble y complete 19
GARANTIA 22
Su seguidad y la seguidad de los demas es muy importante.
Hemos incluido manyos mensajes importantes de segurid en este manual y en su electrodomestico. Lea y obedezca siempre todos los mensajes de segurid.
Este es el symbolo de alerta de seguidad.
Este sibolo le llama la atencion sobre peligos poteciales queuten occasionar la muerte o una lesion austed y a los demas.
Todoos mensajes de segundar iran a continuacion del symbolo de advertencia de segundad y de la palabra "PELIGRO" o "ADVERTENCIA".Estaspalabras significan:
PELIGRO
ADVERTENCIA
Si no vigue las instrucciones de inmediato, usted可以选择 morir o sufrir una lesión grave.
Si no vigue las instrucciones, usted可以选择 morir o sufrir una lesión grave.
Todoos mensajes de seguridat die diran el peligro potencial,le diran como reduir las posibilidades de sufrir una lesion y lo que.
que sueder si no se siguen las instrucciones.

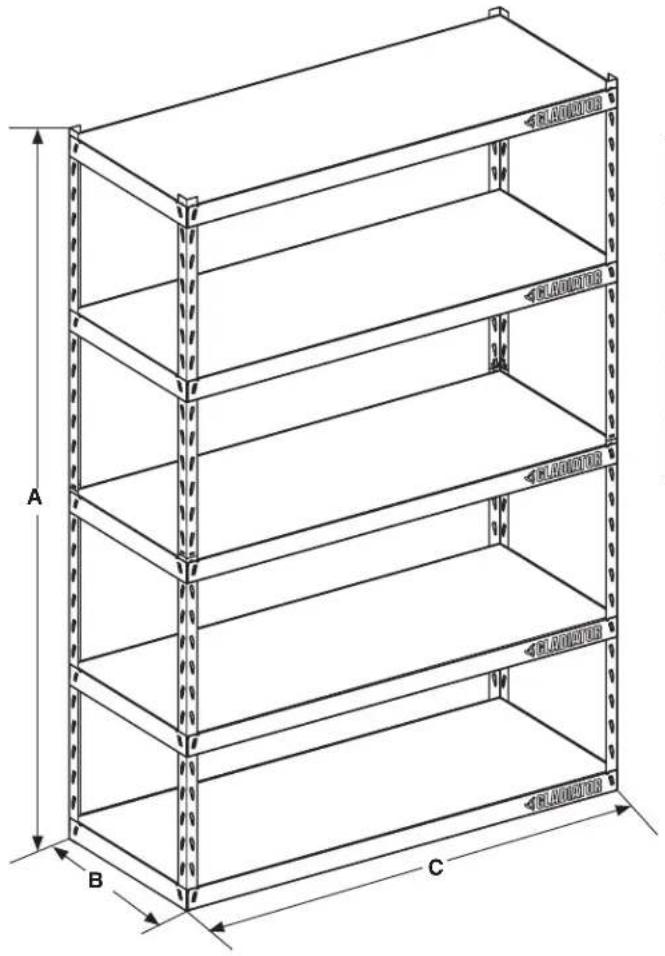

DIMENSIONES
| GARK485X* YGRK485X* | GARK485T* YGRK485T* | GARK365T* YGRK365T* | |
| A | 72" (183 cm) | 72" (183 cm) | 72" (183 cm) |
| B | 24" (61,0 cm) | 18" (45,7 cm) | 18" (45,7 cm) |
| C | 48" (122 cm) | 48" (122 cm) | 36" (91,4 cm) |
| D | 47" (120 cm) | 47" (120 cm) | 35" (89,0 cm) |
| E | 23" (59,0 cm) | 17" (43,7 cm) | 17" (43,7 cm) |

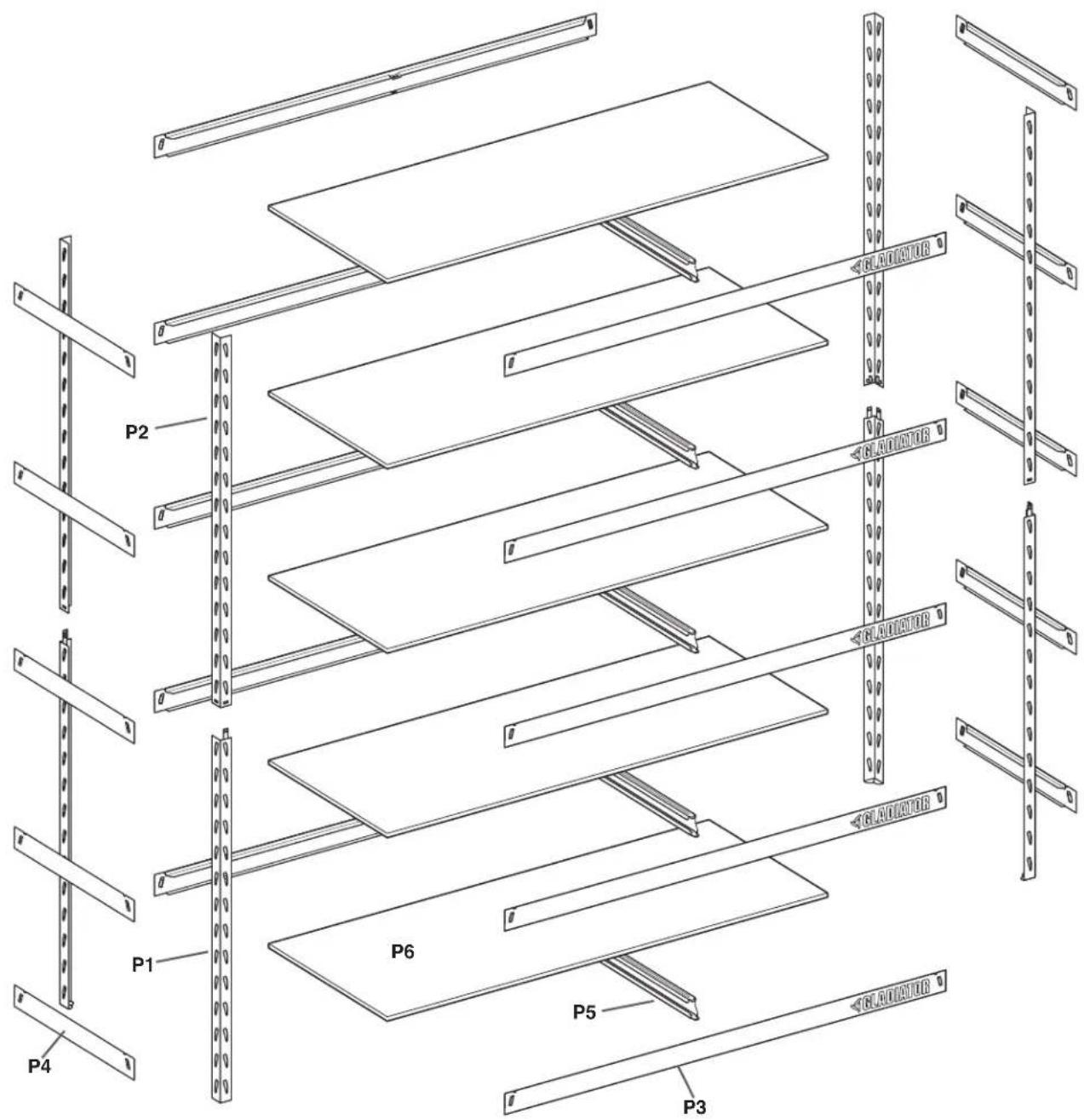

PIEZAS
CANASTA
P1 - Postes inferiores (4)
P2 - Postes superiores (4)
P3 - Vivas de soporte horizontales (10)
P4 - Vivas de soporte laterales (10)
P5-Soporte de canales de enlace (5)
P6 - Estanterías laminadas (5)
NOTA: No se requieren herramentas para el ensamblaje
INSTRUCCIONES DE ENSAMBLAJE
Requisitos de uso del estante
El limite de peso máximo es de 1,000 lb (454 kg) para cada estante; no exceeda 5,000 lb (2,268 kg) para launidad de estantería completa.
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover la estantería.
No seguir esta instruccion puede occasionar una lesión en la espalda u othero tipo de lesiones.
Desempaque
NOTA: Use a 1 persona para ensambar el estante y 2 para moverlo.
- Despaque y verifique el contenido. Consulte la sección "Piezas" para familiarizarse con las piezas.
- Deseche o recicle todos los materiales de empaque.
Ensemble y complete
■No se requieren herramientos.
Una sola persona puede realizar el ensamblaje.
IMPORTANT:
Determine el espacio disponible antes de ensamblar.
NOTA: Se recomiendadefer un espacio equivalente entre los estantes desdela parte superiora la inferiory construirdesde abajo hacia arriba.Vea la ilustracion"Marcos/vigas desoporte".
■Antes del ensamblaje, consulte el autoadhesivo en la parte interna de una de las vivas de soporte laterales P4. Registrar el producto tiene muchos Beneficios. Obtenga más informacion y registre el producto en linea en www.gladiatorgarageworks.com.

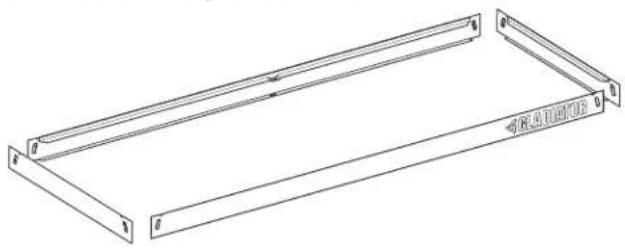

Orientation de las vidas de soporte

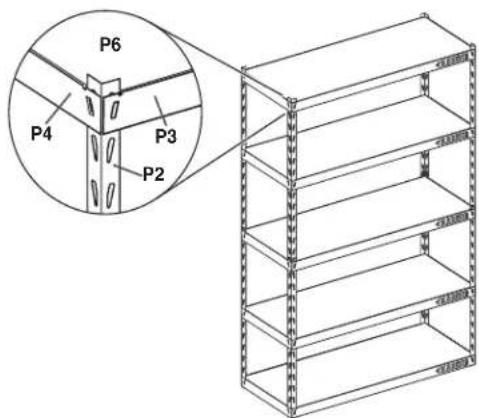

Marcos/vigas de soporte
Canales de enlace de soporte
NOTAS:
■Se recomiendaponer vivas en las hendiduras 1,8,14,21,y 28 (contando de abajo hacia arriba). Para mantener el estante equilibrado,mantenga 3 de las estanterias en la mitad inferior del estante.
- Todas las vidas de soporte necessarias deben estar a la misma alta o no se ensamblarán correctamente.
- Durante el ensambleje, presionefirmamente todas las vivas de soporte laterales y horizontales (P3 y P4) para garantizar que esten instaladas adecuadamente en las ranuras de los postes superior e inferior.

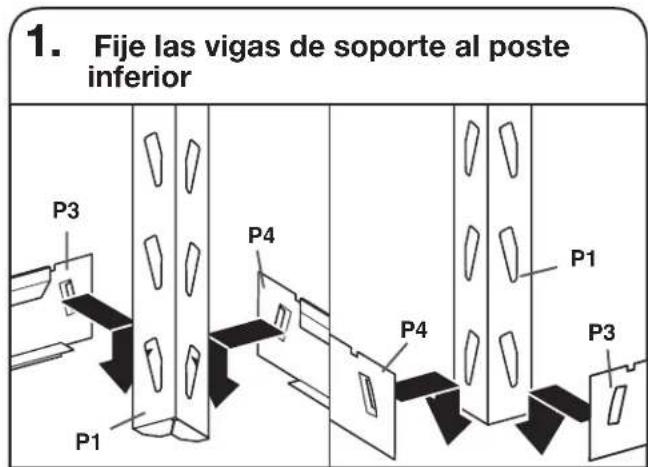

Use el poste inferior (P1) y fije la viga de soporte horizontal (P3) por el frente, y fije la viga de soporte lateral (P4) en el除外. Inserte las vigas horizontal y lateral en la parte superior de las ranuras de los postes verticales, y empujelas hacía abajo despueso de encajarlas. Este le entrega para soporte cuando fija más estanterías. Ahora ensambló una esquina.

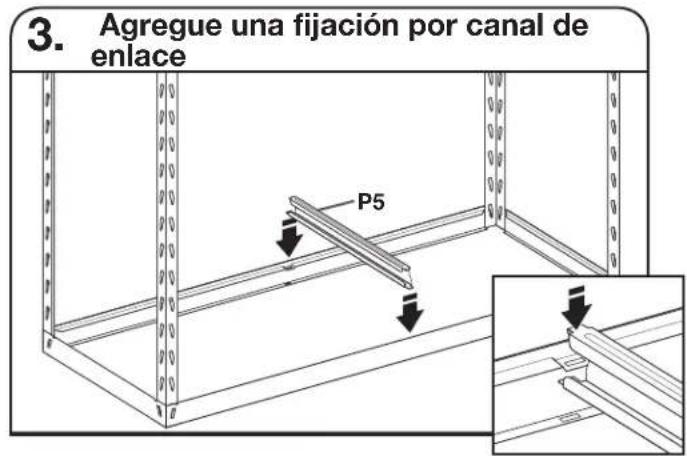

Agregue una fijación por canal de enlace (P5) en la parte inferior del marco. Gírela hasta su lugar ANTES deponer las pestañas en la ranura.

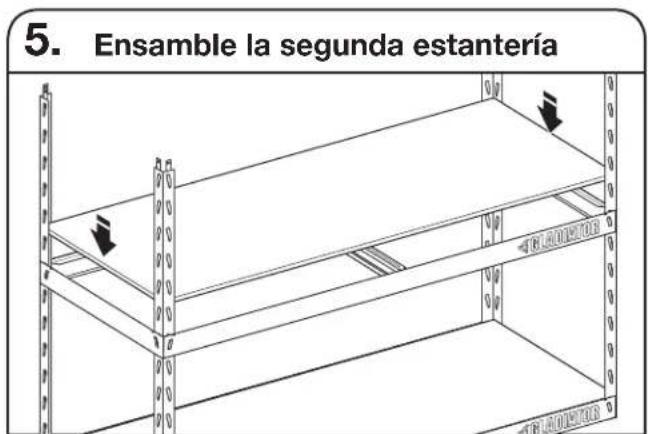

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desdela parte inferior del poste.Agregue las vivas de soporte horizontal y lateral.Agregue una fijacion por canal de enlace y la estanteria.
Repita el paso 1 para ensambar las tres esquinas restantes, con lo que se complete la estanteria inferior. Asegürese de presionar firmamente todas las vivas de soporte laterales yizontales (P3 y P4) para garantizar que estén instaladas adeuadamente en los postes superior e inferior.

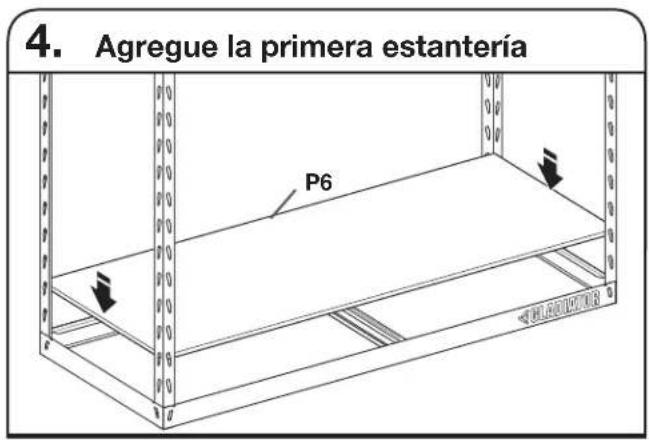

Agregue la estantería laminada en la parte inferior del marco.
Ponga la estantería laminada cuidadosamente en las vidas y la fijación por canal de enlace.

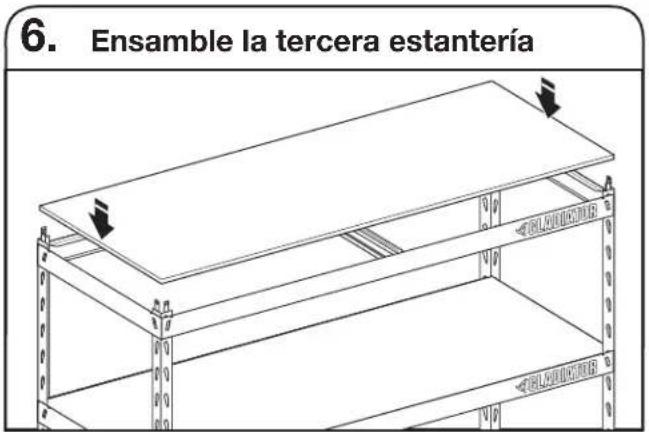

Repita los pasos 1 y 2. Se recomienda que-agregue una seccion en la hendidura 14 desdela parte inferior del poste.Agregue las vigas de soporte horizontal y lateral.Agregue una fijacion por canal de enlace y la estanteria.
NOTA: Se recomienda que agregue 3 estanterías en la mitad inferior del esteante para dar mayor soporte. Asegürese de instalar las estanterías antes del siguientes paso.

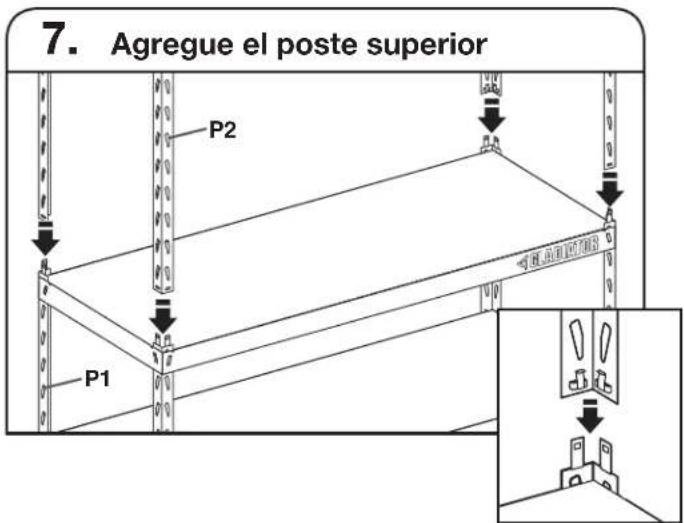

Inserte el poste superior (P2) en el poste inferior (P1) hasta que escuche un cliq.
NOTA: Los postes能把 parecer sueltos hasta que complete el paso 8.

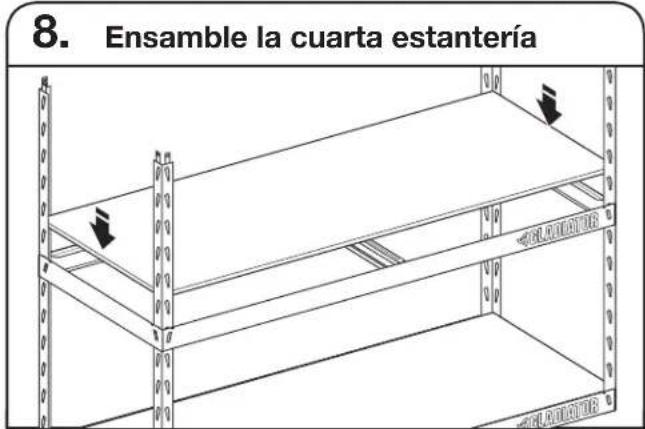

Repita los pasos 1 y 2. Se recomienda que.agregue una seccion en la parte superior del poste.Agregue las vivas de soporte horizontal y lateral.Agregue una fijacion por canal de enlace y la estanteria.

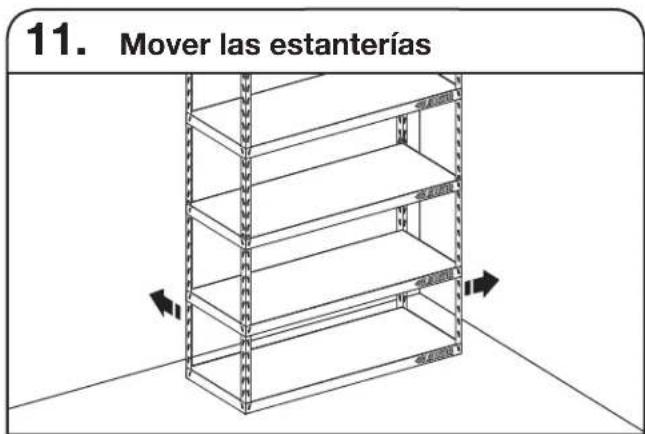

Entre dos pessoas,quiae el estante a su ubicacion definitiva.

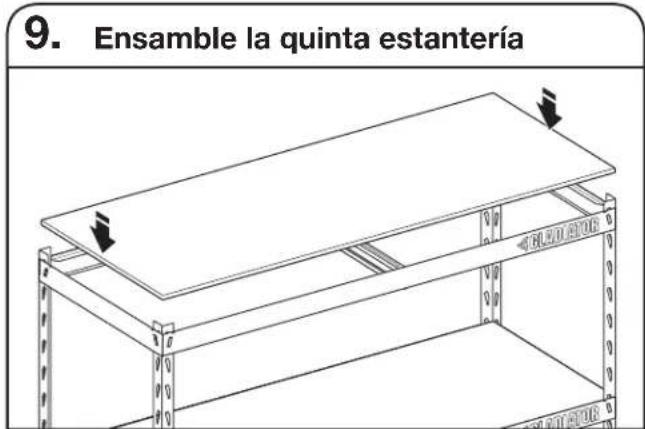

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desdela parte superior del poste.Agregue las vidas de soporte horizontal y lateral.Agregue una fijacion por canal de enlace y la estanteria.

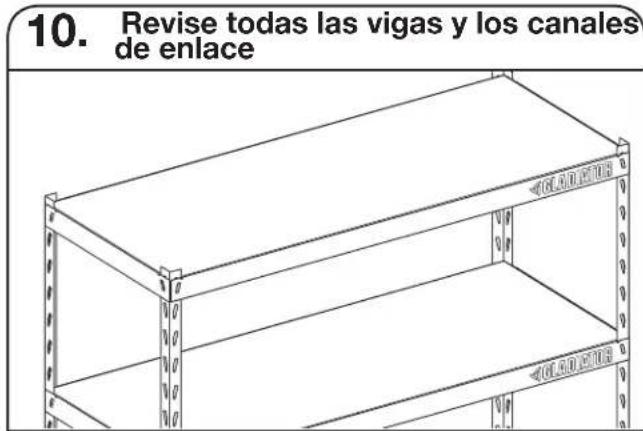

Verifique que todas las vivas y los soportes de canales de enlace estén ensamblados adecuadamente y descansenfirmamente en las ranuras superior e inferior del poste.
GARANTÍA
Para Obtener información sobre la garantía:
En EE. UU., Ilame al 1-866-342-4089 o visite nthesto sitio web en
En Canadá, Ilame al 1-800-807-6777 o visiteledge web en
