Type de produit	Compteur d'énergie
Marque	PeakTech
Modèle	9036
Dimensions (L x H x P)	80 mm x 125 mm x 55 mm
Poids	127 g
Alimentation	230 V AC / 50 Hz
Charge maximale	16 A, 3680 W
Plage de mesure de tension	200 V AC … 255 V AC
Plage de mesure de courant	0.001 A … 16.00 A
Plage de mesure de puissance	1.0 W … 3680 W
Précision de mesure de tension	± 0,5 %
Précision de mesure de courant	± 2 %
Précision de mesure de puissance	± 2 %
Plage de puissance cumulée (kWh)	0 … 9999 kWh
Consommation propre	< 0,5 W
Affichage	LCD 2,0" (env. 5 cm) avec rétroéclairage
Fonctions principales	Mesure de tension (V), courant (A), puissance (W), fréquence (Hz), facteur de puissance, consommation d'énergie (kWh), calcul des coûts (€), émissions CO₂, affichage de la consommation max (Wmax), alarmes de coût et kWh, réinitialisation
Température de fonctionnement	0 °C … 40 °C
Catégorie de surtension / Sécurité	CAT II 300 V, GS, EN61010-1
Garantie	3 ans
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide et un détergent doux, ne pas utiliser de produits abrasifs corrosifs
Prises de courant	Fiche type F (CEE-7/4), prise type F (CEE-7/3)

FOIRE AUX QUESTIONS - 9036 PeakTech

Comment régler le prix unitaire de l'électricité ?

Appuyez sur la touche SET jusqu'à ce que le prix clignote. Utilisez les touches UP et DOWN pour ajuster chaque chiffre, puis appuyez brièvement sur SET pour passer au chiffre suivant. Appuyez longuement sur SET (3 secondes) pour enregistrer et quitter.

Comment effacer les données enregistrées ?

Appuyez sur le bouton RESET lorsque l'appareil est allumé. Cela efface toutes les données internes, y compris les réglages de coût et la consommation cumulée.

Que signifie le clignotement de la LED sur l'appareil ?

La LED clignote à raison d'environ 1000 impulsions par kilowattheure consommé. Plus elle clignote rapidement, plus la consommation instantanée est élevée.

Comment régler la valeur d'alarme de coût ou de consommation ?

Appuyez plusieurs fois sur SET pour accéder aux réglages d'alarme. Utilisez les touches UP et DOWN pour définir la valeur de seuil. Appuyez longuement sur SET pour confirmer.

Pourquoi l'affichage s'éteint-il après quelques secondes ?

Le rétroéclairage s'éteint automatiquement après 15 secondes d'inactivité pour économiser l'énergie. Appuyez sur n'importe quelle touche pour le rallumer.

Que faire si l'écran affiche 'WARNING' ?

Cela signifie que la consommation d'énergie ou le coût a dépassé la valeur d'alarme programmée. L'écran clignote pour vous alerter. Débranchez ou réduisez la charge pour corriger la situation.

Puis-je utiliser cet appareil pour des mesures en extérieur ?

Non, l'appareil est exclusivement conçu pour une utilisation en intérieur. Évitez l'humidité, les températures extrêmes et la lumière directe du soleil.

Comment mesurer le facteur de puissance (cos φ) ?

Le facteur de puissance s'affiche automatiquement dans l'un des modes de l'écran. Utilisez les touches UP ou DOWN pour naviguer jusqu'à l'affichage 'Powerfactor'.

L'appareil conserve-t-il les données en cas de coupure de courant ?

Oui, l'appareil possède une fonction de protection contre les coupures de courant. Toutes les données (réglages, consommation, coûts) sont sauvegardées.

Quels types d'appareils puis-je brancher sur ce compteur ?

Vous pouvez brancher tout appareil domestique dont la puissance ne dépasse pas 3680 W et le courant 16 A. Veillez à ce que la fiche soit entièrement insérée dans la prise de l'appareil.

MODE D'EMPLOI 9036 PeakTech

1. consignes de sécurité

Ce produit est conforme aux exigences des directives suivantes de l'Union européenne relatives à la conformité CE : 2014/30/UE (compatibilité électromagnétique), 2014/35/UE (basse tension), 2011/65/UE (RoHS).

Pour la sécurité de fonctionnement de l'appareil et pour éviter des blessures graves dues à l'électricité ou aux consignes de sécurité suivantes, il est impératif de respecter les consignes d'utilisation de l'appareil.

Les dommages résultant du non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

• Cet appareil ne doit pas être utilisé dans des circuits à haute énergie.
• Avant de brancher l'appareil sur une prise de courant, vérifier que la tension d'entrée de l'appareil correspond à la tension du réseau existant.
• Ne brancher l'appareil que sur des prises de courant dont le conducteur de protection est mis à la terre.
• Les tensions d'entrée maximales indiquées ne doivent pas être dépassées.
• Ne mettez jamais l'appareil en service s'il n'est pas complètement fermé.
• Vérifier l'absence de dommages éventuels sur l'appareil avant sa mise en service. En cas de doute, ne pas effectuer de mesures.
• Éviter les chocs violents.
• Respecter impérativement les avertissements figurant sur l'appareil.
• Ne pas exposer l'appareil à des températures extrêmes, au rayonnement direct du soleil, à une humidité extrême ou à l'humidité.
• Ne pas utiliser l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).
• Tenir les pistolets à souder chauds à l'écart de la proximité immédiate de l'appareil.

• Avant de commencer les mesures, l'appareil doit être stabilisé à la température ambiante (important lors du transport de locaux froids vers des locaux chauds et inversement).

• N'effectuer des mesures de tensions supérieures à 35V DC ou 25V AC qu'en conformité avec les règles de sécurité applicables. Des tensions plus élevées peuvent entraîner des chocs électriques particulièrement dangereux.

• Nettoyez régulièrement le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs corrosifs.
• Débrancher l'appareil du réseau électrique avant de le nettoyer.
• Conformément à la norme IEC664, le wattmètre doit être utilisé exclusivement dans des zones de catégorie d'installation II (CAT II), où la tension temporaire ne dépasse pas 300V.
• Évitez toute proximité avec des substances explosives et inflammables.
• L'ouverture de l'appareil et les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens de service qualifiés.
• Ne pas poser l'appareil avec la face avant sur l'établi ou le plan de travail afin d'éviter d'endommager les éléments de commande.
• Ne pas mettre l'appareil en service si les conditions ambiantes ne correspondent pas aux spécifications (>75%RH, >40°C ou <0°C).

Cet appareil est exclusivement destiné Convient aux applications intérieures.

1.1 Élimination correcte de ce produit

Dans l'UE, ce symbole indique que l'appareil ne doit pas être jeté avec les déchets ménagers. Les appareils usagés contiennent des matériaux recyclables précieux qui doivent être recyclés afin de ne pas nuire à l'environnement ou à la santé humaine par des rejets incontrôlés.

de l'élimination des déchets. Veuillez donc éliminer les appareils usagés par le biais de systèmes de collecte appropriés ou envoyer l'appareil pour élimination à l'endroit où vous l'avez acheté. Celui-ci se chargera ensuite de

recycler l'appareil.

1.2 Dispositions de garantie

Nonobstant la garantie légale, le fabricant accorde une garantie de 3 ans. La date de début de la garantie est la date de vente de l'appareil à l'utilisateur final.

La garantie ne couvre que les défauts dus à des vices de matériel ou de fabrication.

Les réparations sous garantie ne peuvent être effectuées que par un service après-vente agréé. Pour faire valoir votre droit à la garantie, vous devez joindre la preuve d'achat originale (avec la date de vente).

Sont exclus de la garantie

• Usure normale
• utilisation non conforme, comme par exemple une surcharge de l'appareil, des accessoires non autorisés
• Dommages dus à une intervention extérieure, à l'usage de la force ou à des corps étrangers
• les dommages résultant du non-respect du mode d'emploi, par exemple le raccordement à une mauvaise tension de réseau ou le non-respect des instructions de montage
• Appareils entièrement ou partiellement démontés.

2. généralités

Nous vous remercions d'avoir choisi notre compteur d'énergie. Cet appareil polyvalent a été conçu pour vous aider à surveiller de près la consommation d'énergie de vos appareils électriques et à gérer ainsi efficacement vos coûts énergétiques. Conçu pour être facile à utiliser, il est idéal pour les ménages, les bureaux ou les ateliers qui souhaitent mieux contrôler leurs coûts énergétiques et leur consommation.

Lisez attentivement le mode d'emploi afin d'utiliser au mieux les fonctions et les possibilités de cet appareil. Avec votre compteur d'énergie, vous tenez entre vos mains un outil précieux qui vous permettra non seulement d'économiser de l'argent, mais aussi de contribuer à la protection de l'environnement. Avec une multitude de fonctions utiles, l'appareil de mesure offre de nombreuses possibilités.

Les fonctions principales comprennent

• Calcul des coûts énergétiques (€) : Voyez en un coup d'œil combien vous dépensez pour la consommation d'électricité de vos appareils.
• Mesure de la consommation d'énergie (kWh) : Suivre la consommation réelle d'électricité dans le temps.
• Mesurer la tension du réseau (V) et la fréquence du réseau (Hz) : Vérifier la qualité et la stabilité de votre alimentation électrique.
• Mesurer le courant des consommateurs (A) : Déterminez le flux de courant des différents appareils.
• Facteur de puissance (cos ^φ ) : Analysez l'efficacité de vos appareils. Il s'agit du rapport entre la puissance active (puissance utilisable) et la puissance apparente (puissance totale consommée).
• Affichage de la consommation maximale (Wmax) : Surveillez les pics de consommation d'énergie pour identifier les appareils surchargés ou le gaspillage potentiel d'énergie.

IMPORTANT!

Ne branchez pas d'appareils dont l'intensité dépasse 16 ampères. Veillez toujours à ce que la fiche d'un appareil soit entièrement insérée dans la prise de l'appareil de mesure. Si l'appareil de mesure doit être nettoyé, débranchez-le et essuyez-le avec un chiffon sec.

Note :

• Le réglage des coûts ne peut être effectué que lorsque l'appareil est allumé.
• Le produit dispose d'une fonction de protection contre les coupures de courant, cette fonction veille à ce que les valeurs de mesure enregistrées soient sauvegardées en cas de coupure de courant. Cela facilite le suivi et l'analyse à long terme de votre consommation d'énergie. Toutes les données telles que le réglage des coûts et la consommation en €KW/h sont automatiquement enregistrées après la mise hors tension.
• Pour effacer les données internes de l'appareil, veuillez appuyer sur la touche "RESET" lorsque l'appareil est allumé.

• 3. caractéristiques de performance

• Affichage bien lisible avec éclairage
- Mesure des coûts énergétiques (€)
- Consommation d'énergie (kWh)
• Tension du réseau (V)
• Fréquence du réseau (Hz)
• Courant de consommation (A)
• Facteur de puissance CO2/KwH
• Affichage de la consommation maximale (Wmax)
• Affichage du facteur de puissance à partir d'environ 1W
- Paramètres d'alarme pour Cost et kWh
- Indicateur de surcharge et sécurité enfants intégrés
- bouton de réinitialisation pour remettre à zéro toutes les fonctions de l'appareil
• Testé GS, Intertek Deutschland GmbH
- Sécurité : GS, EN61010-1 ; CAT II 300V

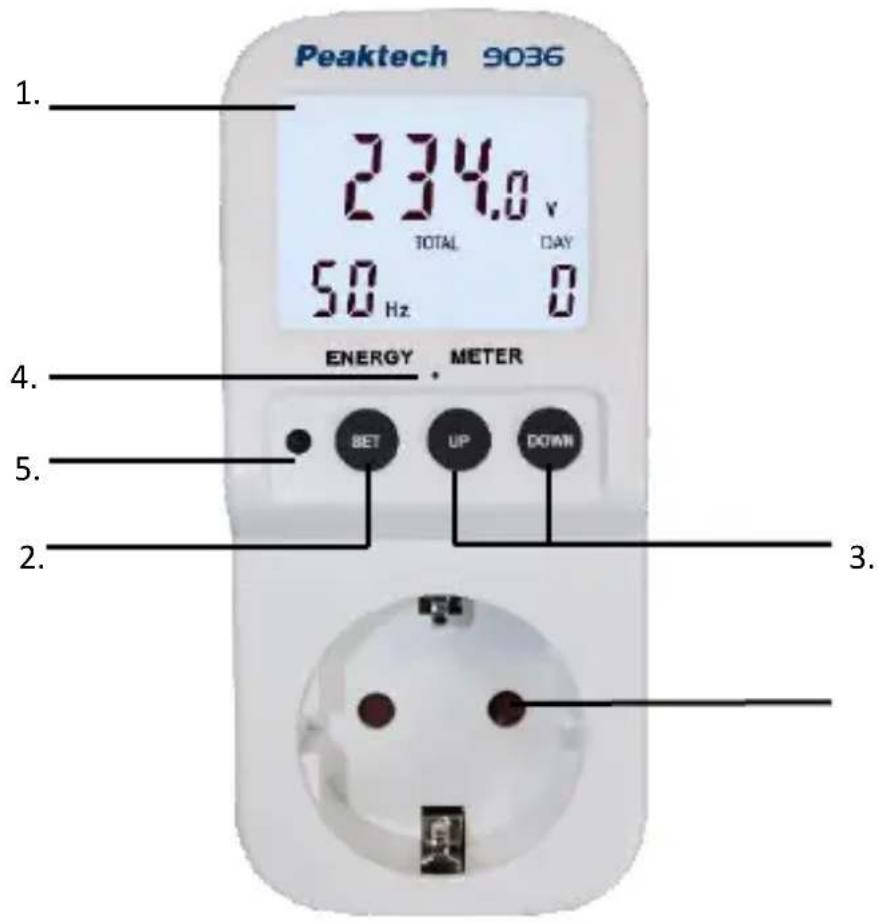

4. éléments de commande et connecteurs

1. 234.0 V TOTAL DAY 50 Hz 0 ENERGY METER BET UP DOWN 2. 3.

1. affichage LCD multigamme la lumière s'éteint automatiquement au bout de 15 secondes et se réactive lorsque l'on appuie sur un bouton
2. Touche SET pour régler le prix unitaire de l'électricité
3. Bouton Up et Down pour changer et régler l'affichage de la mesure.
4. LED indique la vitesse de consommation d'énergie
5. Bouton Reset pour réinitialiser tous les réglages de l'appareil
6. Prise de courant avec sécurité enfant

5. affichage LCD

• La première ligne affiche le temps d'allumage cumulé du consommateur raccordé, en alternant les heures et les jours cumulés.

• Les interfaces suivantes sont affichées sur les deuxième et troisième lignes

• tension (V)+ fréquence (Hz)

• courant (A)+ Facteur de puissance (Powerfactor)
• puissance (W)+ Facteur de puissance (Powerfactor)
• puissance absorbée (Kwh)+ fréquence (Hz)
• e coût (COST)+ Fréquence (Hz)
• CO2+ Fréquence (Hz)
• prix unitaire (Price)+ Fréquence (Hz)
• coefficient CO2/Kwh+ Fréquence (Hz)
• valeur d'alarme de coût (Warning/Cost)+ Fréquence (Hz)
• valeur d'alarme de la consommation électrique (Warning/Kwh)+ fréquence (Hz)

1. bouton [SET]

Pour Price, appuyez sur la touche SET pour régler le prix unitaire de l'électricité. Une fois le prix unitaire saisi, le premier chiffre clignote. Appuyez sur les touches supérieure et inférieure pour régler la valeur. Appuyez brièvement sur la touche SET pour sélectionner le chiffre suivant. Appuyez longuement sur la touche SET ou maintenez-la enfoncée pendant 3 secondes sans effectuer de réglage, la valeur est alors automatiquement enregistrée et terminée. Appuyez sur la touche SET et maintenez-la enfoncée pour définir le coefficient CO₂-KWh en rapport avec le réglage du tarif. Ce coefficient indique la quantité de CO₂ (en kilogrammes) produite par kilowattheure (kWh). Il dépend de la source d'énergie utilisée sur votre réseau électrique.

Combustibles fossiles (par ex. charbon, gaz, pétrole) : Coefficient de CO_2 plus élevé ou énergies renouvelables (par ex. éolien, solaire, hydroélectrique) : Coefficient de CO_2 faible ou proche de 0.

Le coefficient CO_2 décrit la quantité de dioxyde de carbone émise lors de la production d'un kilowattheure (kWh) d'énergie électrique. Cette donnée sert de multiplicateur pour calculer les émissions totales de CO_2 basées sur la consommation réelle d'électricité.

Formule : Émissions de CO₂ (kg)=Consommation d'électricité (kWh)×coefficient CO₂ (kg CO₂/kWh)

exemple :

• Un appareil consomme 100 kWh.
• Le coefficient CO 2 est de 0,1 kg CO 2 /kWh.
• Émissions totales de CO 2 = 100×0,1=10 kg CO 2

Remarque : si vous ne réglez aucune valeur, celle-ci est automatiquement "zéro" et l'affichage CO2/kWh n'est pas utilisé. L'appareil fonctionne néanmoins parfaitement dans toutes ses fonctions.

b. Appuyez sur le bouton SET pour régler la valeur d'alarme de coût (Cost) en vous référant au réglage du prix unitaire .

c. Appuyez sur le bouton SET pour régler la valeur d'alarme de la consommation d'électricité (Kwh) en faisant référence au réglage du prix unitaire.

d. Appuyez sur le bouton SET pour effacer le temps accumulé, les coûts et la consommation d'énergie.

Dans d'autres domaines, la touche SET ne fonctionne pas.

Touche [UP] Appuie brièvement sur la touche UP pour changer l'affichage de l'énergie/l'aperçu de la consommation et les faire défiler l'un après l'autre.

Touche [Down] Appuie brièvement sur la touche Down pour changer l'affichage de l'énergie/l'aperçu de la consommation et les faire défiler l'un après l'autre.

4. bouton [RESET]

Pour effacer toutes les données enregistrées et le réglage des coûts, appuyez sur le bouton RESET.

6. descriptions de fonctions

1. rétroéclairage et voyants LED :

Après la mise en marche, le rétroéclairage s'allume pendant 15 secondes puis s'éteint. Appuyez sur n'importe quelle touche pour réactiver le rétroéclairage. Si aucune opération n'est effectuée, il s'allume pendant 15 secondes, puis s'éteint à nouveau. Le clignotement de la LED sous l'affichage indique la vitesse de la consommation d'énergie, avec environ 1000 éclairs par kilowattheure. Plus elle clignote rapidement, plus la consommation actuelle est élevée.

2. e alarme :

Si les coûts ou la consommation d'électricité dépassent la valeur d'alarme, un avertissement COST ou kWh s'affiche. Lorsque l'alarme se déclenche, "WARNING" s'affiche sur l'écran LCD et l'éclairage de l'écran clignote tant que l'alarme est présente. Ainsi, le problème est facilement visible pour l'utilisateur et la consommation élevée peut être corrigée, par exemple en éteignant ou en réduisant la charge.

3. temps de mise en marche :

Lorsque la puissance de la charge insérée est supérieure ou égale à 0,5 W, l'enregistrement du temps cumulé commence sur la première ligne. ce moment-là, le " :" clignote et les deux premiers chiffres indiquent les heures et les deux derniers les minutes. Lorsque le temps cumulé atteint 24 heures, les jours sont automatiquement incrémentés de 1 et l'heure commence à 0. "Cumulé" signifie que les valeurs sont ajoutées en continu même si le consommateur n'est pas actif entre-temps.

7. facteur de puissance (Cosφ)

Cet appareil mesure le facteur de puissance des consommateurs connectés et convient aux charges ohmiques et aux alimentations à découpage modernes. Les appareils sans calcul du facteur de puissance ne fonctionnent pas de manière précise avec les alimentations à découpage et affichent la puissance apparente au lieu de la puissance active.

Le cosinus Phi (cos φ), également appelé facteur de puissance, décrit le rapport entre la puissance active et la puissance apparente dans un système électrique.

- Puissance active (P) : la puissance réellement utilisable (en watts, W).

- Puissance apparente (S) : puissance totale consommée par le réseau (en voltampères, VA).

- Puissance réactive (Q) : La puissance non utilisable générée par les charges inductives ou capacitives (en voltampère réactif, var).

signification :

• Un cos φ = 1 signifie que la tension et le courant sont en phase et qu'il n'y a pas de puissance réactive (utilisation idéale de la puissance). C'est le cas des charges purement résistives, comme les éléments chauffants sans commande.
• Un cos φ < 1 signifie qu'il y a de la puissance réactive, ce qui fait que le réseau est plus fortement sollicité. C'est le cas, par exemple, des alimentations à découpage.

Plus le facteur de puissance est proche de 1, plus le consommateur est efficace. Plus le facteur de puissance est faible, plus le consommateur a une puissance apparente élevée.

8.Spécification

Écran LCD : 2.0" (env. 5 cm)

Alimentation électrique : 230 V AC / 50 Hz

Charge maximale : 16 A, 3680 W

précision de la tension de l'affichage : 0,1 V

Précision de l'affichage du courant : 10 mA

Plage de tension de mesure : 200 V AC ... 255 V AC

Plage de courant de mesure : 0.001 A ... 16.00 A

Plage de puissance de mesure : 1.0 W ...3680 W

Précision de mesure de la tension : ± 0,5%

précision de mesure du courant : ± 2%

Précision de mesure de la puissance : ± 2%

Plage de puissance cumulée : 0 ... 9999 kWh

Puissance d'autoconsommation : < 0,5 W

Raccordement fiche : Type F (CEE-7/4-)

Raccordement prise : type F (CEE-7/3-)

Température de fonctionnement : 0°C ... 40°C

Poids : env. 127g

Dimensions (LxHxB) : 80 mm x 125 mm x 55 mm

Tous droits réservés, y compris ceux de la traduction, de la réimpression et de la reproduction de tout ou partie de ce manuel.

Reproduction de tout type (photocopie, microfilm ou autre procédé) autorisée uniquement avec l'accord écrit de l'éditeur.

Dernière mise à jour au moment de l'impression. Sous réserve de modifications techniques de l'appareil dans le sens du progrès.

Sous réserve de fautes d'impression et d'erreurs.

Nous confirmons par la présente que tous les appareils répondent aux spécifications mentionnées dans notre documentation et qu'ils sont livrés calibrés en usine.

PeakTech® 07-2025/PL
