MANUALE UTENTE 9036 PeakTech

1. istruzioni di sicurezza

Questo prodotto soddisfa i requisiti delle seguenti direttive dell'Unione Europea per la conformità CE: 2014/30/UE (compatibilità elettromagnetica), 2014/35/UE (bassa tensione), 2011/65/UE (RoHS).

Per la sicurezza d'uso dell'apparecchio e per evitare gravi lesioni dovute a scosse elettriche o a scossoni, è necessario osservare le seguenti istruzioni di sicurezza per l'uso dell'apparecchio.

I danni causati dall'inosservanza di queste istruzioni sono esclusi da qualsiasi tipo di reclamo.

• Questo apparecchio non deve essere utilizzato in circuiti ad alta energia.
• Prima di collegare l'apparecchio a una presa di corrente, verificare che la tensione di ingresso dell'apparecchio corrisponda alla tensione di rete esistente.
• Collegare l'apparecchio solo a prese dotate di un conduttore di terra di protezione.
• Le tensioni di ingresso massime specificate non devono essere superate.
• Non mettere mai in funzione l'apparecchio se non è completamente chiuso.
• Prima della messa in funzione, verificare che l'apparecchio non presenti danni. In caso di dubbio, non effettuare alcuna misurazione.
• Evitare forti vibrazioni.
• Osservare sempre le avvertenze riportate sull'apparecchio.
• Non esporre il dispositivo a temperature estreme, alla luce diretta del sole, all'umidità estrema o all'umidità.
• Non utilizzare l'apparecchio in prossimità di forti campi magnetici (motori, trasformatori, ecc.).
• Tenere le pistole di saldatura calde lontano dalle immediate vicinanze dell'apparecchio.

• Prima di iniziare le operazioni di misurazione, il dispositivo deve essere stabilizzato alla temperatura ambiente (importante quando si passa da ambienti freddi a caldi e viceversa).

• Misurare tensioni superiori a 35 V CC o 25 V CA solo in conformità alle norme di sicurezza vigenti. A tensioni superiori possono verificarsi scosse elettriche particolarmente pericolose.

• Pulire regolarmente l'alloggiamento con un panno umido e un detergente delicato. Non utilizzare detergenti abrasivi corrosivi.
• Prima di procedere alla pulizia, scollegare l'apparecchio dall'alimentazione elettrica.
• In conformità con la norma IEC664, il misuratore di potenza deve essere utilizzato solo in aree con categoria di installazione II (CAT II) in cui la tensione transitoria non supera i 300 V.
• Evitare la vicinanza a sostanze esplosive e infiammabili.
• L'apparecchio può essere aperto e i lavori di manutenzione e riparazione possono essere eseguiti solo da tecnici qualificati.
• Non appoggiare la parte anteriore dell'apparecchio sul banco o sulla superficie di lavoro per evitare di danneggiare i comandi.
• Non mettere in funzione l'apparecchio se le condizioni ambientali non sono conformi alle specifiche (>75%RH, >40°C o <0°C).

Questo dispositivo è stato progettato esclusivamente per Adatto per applicazioni interne.

1.1 Corretto smaltimento del prodotto

All'interno dell'UE, questo simbolo indica che questo prodotto non deve essere smaltito con i rifiuti domestici. I vecchi apparecchi contengono preziosi materiali riciclabili che devono essere riciclati e smaltiti in modo da non danneggiare l'ambiente o la salute umana a causa dello smaltimento incontrollato dei rifiuti.

smaltimento dei rifiuti. Pertanto, si prega di smaltire i vecchi elettrodomestici attraverso sistemi di raccolta adeguati o di inviare l'apparecchio al luogo in cui è stato acquistato per lo

smaltimento. Questi provvederà a riciclare l'apparecchio.

1.2 Disposizioni di garanzia

A prescindere dalla garanzia legale, il produttore concede una garanzia di 3 anni.

La garanzia decorre dalla data di vendita dell'apparecchio all'utente finale.

La garanzia copre solo i difetti imputabili a difetti di materiale o di fabbricazione.

Le riparazioni in garanzia possono essere effettuate solo da un centro di assistenza clienti autorizzato. Per richiedere la garanzia, allegare lo scontrino fiscale originale (con la data di acquisto).

Sono esclusi dalla garanzia

• Normale usura
• Uso improprio, ad esempio sovraccarico dell'apparecchio, accessori non autorizzati.
• Danni dovuti a influssi esterni, all'uso della forza o a oggetti estranei
• Danni causati dall'inosservanza delle istruzioni per l'uso, ad esempio il collegamento a una tensione di rete non corretta o l'inosservanza delle istruzioni per l'installazione.
• Apparecchi completamente o parzialmente smontati.

2. informazioni generali

Grazie per aver scelto il nostro misuratore di costi energetici. Questo versatile dispositivo è stato progettato per aiutarvi a monitorare con precisione il consumo di energia dei vostri apparecchi elettrici e quindi a gestire in modo efficiente i vostri costi energetici. Il dispositivo è stato progettato per essere di facile utilizzo ed è ideale per case, uffici o officine che desiderano controllare meglio i costi e i consumi energetici.

Leggere attentamente le istruzioni per sfruttare al meglio le funzioni e le possibilità di questo dispositivo. Con il vostro misuratore di costi energetici, avete in mano uno strumento prezioso non solo per risparmiare denaro, ma anche per contribuire alla tutela dell'ambiente. Con una varietà di funzioni utili, il contatore offre molte possibilità.

Le funzioni principali comprendono:

• Calcolo del costo dell'energia (€): Vedere a colpo d'occhio quanto si spende per il consumo di elettricità dei propri apparecchi.
• Misurazione del consumo energetico (kWh): Traccia il consumo effettivo di energia nel tempo.
• Misurare la tensione di rete (V) e la frequenza di rete (Hz): Verificare la qualità e la stabilità dell'alimentazione.
• Misurare la corrente di carico (A): Determinare il flusso di corrente dei singoli dispositivi.
• Fattore di potenza (cosφ): Analizza l'efficienza dei vostri apparecchi. È il rapporto tra potenza attiva (potenza utilizzabile) e potenza apparente (potenza totale consumata).
• Visualizzazione del consumo massimo (Wmax): Monitorare i livelli di picco del consumo energetico per identificare gli apparecchi sovraccarichi o i potenziali sprechi di energia.

IMPORTANTE!

Non collegare dispositivi con un amperaggio superiore a 16 ampere. Assicurarsi sempre che la spina di un apparecchio sia completamente inserita nella presa del contatore. Se il contatore deve essere pulito, scollegarlo dalla rete elettrica e pulirlo con un panno asciutto.

Osservazione:

• Le impostazioni dei costi possono essere effettuate solo quando il dispositivo è acceso.
• Il prodotto è dotato di una funzione di protezione dallo spegnimento, che garantisce il salvataggio dei valori di misura registrati durante le interruzioni di corrente. In questo modo è più facile monitorare e analizzare il consumo energetico a lungo termine. Tutti i dati, come le impostazioni dei costi e i consumi in €KW/h, vengono salvati automaticamente dopo lo spegnimento.
• Per cancellare i dati interni del dispositivo, premere il pulsante "RESET" quando il dispositivo è acceso.

3. caratteristiche di prestazione

• Display di facile lettura con illuminazione
• Misurazione dei costi energetici (€)
• Consumo di energia (kWh)
• Tensione di rete (V)
• Frequenza di rete (Hz)
  • Corrente di consumo (A)
  • Fattore di potenza CO2/KwH
• Visualizzazione del consumo massimo (Wmax)
• Visualizzazione del fattore di potenza a partire da circa 1W
• Impostazioni di allarme per costi e kWh
• Indicatore di sovraccarico e blocco di sicurezza per bambini integrati
• Pulsante di reset per azzerare tutte le funzioni del dispositivo
  • Testato GS, Intertek Deutschland GmbH
• Sicurezza: GS, EN61010-1; CAT II 300V

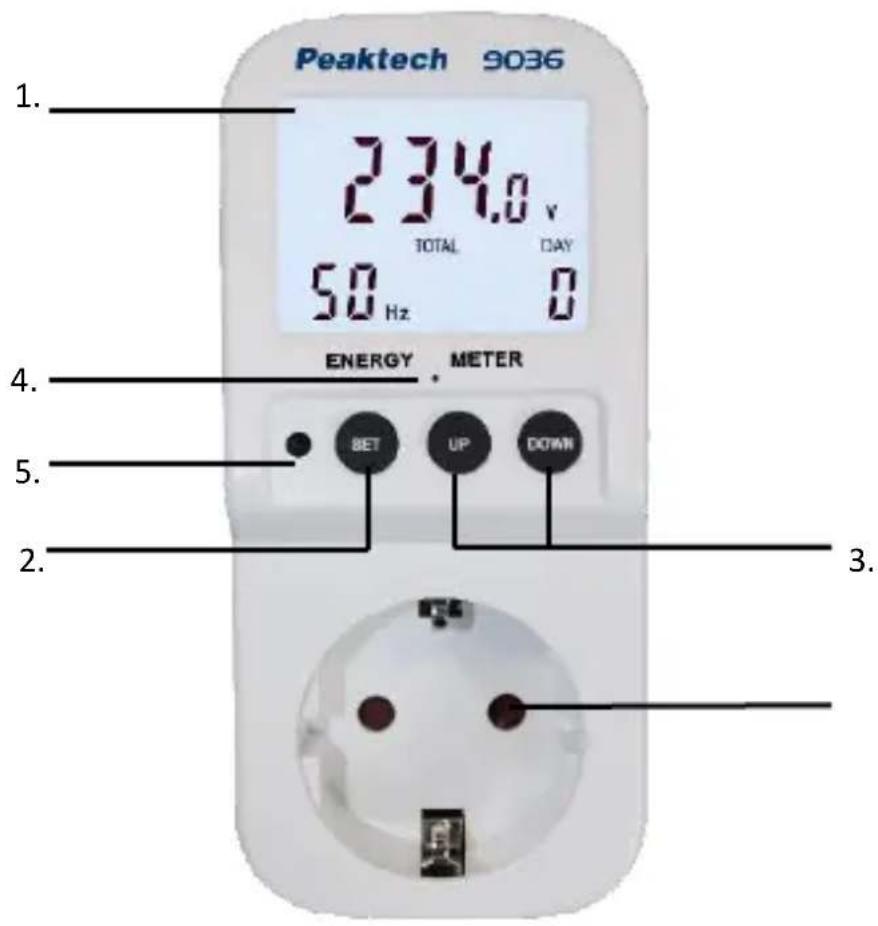

4. controlli e connessioni

Peaktech 9036 1. 234.0 V TOTAL DAY 50 Hz 0 ENERGY METER BET UP DOWN 2. 3.

1. Display LCD multi-range la luce si spegne automaticamente dopo 15 secondi e si riattiva quando si preme il tasto
2. Pulsante SET per impostare il prezzo unitario dell'elettricità
3. Pulsante Su e Giù per modificare e impostare la visualizzazione della misura.
4. Il LED indica il consumo di energia
5. Pulsante di reset per ripristinare tutte le impostazioni del dispositivo
6. Presa di corrente con contatto di terra e blocco di sicurezza per bambini

5. Display LCD

Il tempo di accensione cumulativo dell'utenza collegata viene visualizzato nella prima riga, alternando le ore e i giorni cumulativi.

Nella seconda e terza riga sono visualizzate le seguenti interfacce

1. tensione (V)+ Frequenza (Hz)
2. corrente (A)+ Fattore di potenza
3. potenza (W)+ Fattore di potenza (Powerfactor)
4. consumo di energia (Kwh)+ Frequenza (Hz)
5. costi (COST)+ Frequenza (Hz)
6. CO2+ Frequenza (Hz)
7. prezzo unitario (Prezzo)+ Frequenza (Hz)
8. Coefficiente CO2/Kwh+ Frequenza (Hz)

9. Valore di allarme costo (Avviso/Costo)+ Frequenza (Hz)

10. Valore di allarme del consumo di energia (Avviso/Kwh)+ Frequenza) (Hz)

1. pulsante [SET]

Premere il tasto SET in corrispondenza di Prezzo per impostare il prezzo unitario dell'elettricità. Dopo aver inserito il prezzo unitario, la prima cifra lampeggia. Premere i pulsanti superiore e inferiore per impostare il valore. Premere brevemente il tasto SET per selezionare la cifra successiva. Tenere premuto il tasto SET per 3 secondi senza effettuare alcuna impostazione; il valore viene automaticamente salvato e finalizzato.

a. Tenere premuto il tasto SET per impostare il coefficiente CO_2 kWh in relazione all'impostazione della tariffa. Questo coefficiente indica la quantità di CO_2 (in chilogrammi) generata per ogni chilowattora (kWh). Il valore dipende dalla fonte energetica utilizzata nella rete elettrica.

Combustibili fossili (ad esempio carbone, gas, petrolio): Coefficiente di CO₂ più elevato o energie rinnovabili (ad esempio eolica, solare, idroelettrica): Coefficiente di CO₂ basso o quasi nullo.

Il coefficiente di CO_2 descrive la quantità di anidride carbonica rilasciata durante la generazione di un chilowattora (kWh) di energia elettrica. Questa cifra viene utilizzata come moltiplicatore per calcolare le emissioni totali di CO_2 in base al consumo effettivo di elettricità.

Formula: Emissioni di CO₂ (kg)=consumo di energia elettrica (kWh)×coefficiente di CO₂ (kg CO₂/kWh)

Esempio:

• Un apparecchio consuma 100 kWh.
• Il coefficiente di CO 2 è di 0,1 kg CO 2 /kWh.
• Emissioni totali di CO 2 = 100×0,1=10 kg CO 2

Nota: se non si imposta un valore, questo viene automaticamente "azzerato" e il display CO2/kWh non viene utilizzato. L'apparecchio continua a funzionare perfettamente in tutte le funzioni.

b. Premere il pulsante SET per impostare il valore di allarme del costo (Cost) su con riferimento all'impostazione del prezzo unitario.

c. Premere il pulsante SET per impostare il valore di allarme del consumo di energia (Kwh) in riferimento all'impostazione del prezzo unitario.

d. Premere il pulsante SET per cancellare il tempo accumulato, i costi e il consumo energetico.

Il tasto SET non funziona in altre aree.

Tasto [UP] Premere brevemente il tasto UP per cambiare la visualizzazione del consumo energetico e scorrerla una dopo l'altra.

Tasto [Giù] Premere brevemente il tasto Giù per cambiare la visualizzazione del consumo energetico e scorrerla una dopo l'altra.

1. Pulsante [RESET] Per cancellare tutti i dati salvati e le impostazioni dei costi, premere il pulsante RESET

6. descrizioni delle funzioni

1. retroilluminazione e indicatori luminosi a LED:

Dopo l'accensione, la retroilluminazione si accende per 15 secondi e poi si spegne. Premere un pulsante qualsiasi per riattivare la retroilluminazione. In assenza di operazioni, la retroilluminazione si accende per 15 secondi e si spegne nuovamente. Il lampeggiamento del LED sotto il display indica il consumo di energia, pari a circa 1000 lampeggi per kilowattora. Quanto più velocemente lampeggia, tanto maggiore è il consumo di corrente.

Secondo allarme:

Se i costi o il consumo di energia superano il valore di allarme, viene visualizzato un avviso COST o kWh. Quando scatta l'allarme, sul display LCD viene visualizzata la scritta "WARNING" e la luce del display lampeggia finché l'allarme è attivo. In questo modo l'utente può riconoscere facilmente il problema e correggere il consumo elevato, ad esempio spegnendo o riducendo il carico.

3. tempo di accensione:

Se la potenza del carico inserito è maggiore o uguale a 0,5 W, la registrazione del tempo accumulato inizia nella prima riga. A questo punto, il simbolo ":" lampeggia e le prime due cifre indicano le ore e le ultime due i minuti. Quando il tempo accumulato raggiunge le 24 ore, i giorni vengono automaticamente aumentati di 1 e l'ora inizia a 0. "Accumulato" significa che i valori vengono aggiunti continuamente anche se il carico non è attivo nel frattempo.

7. fattore di potenza (Cosφ)

Questo dispositivo misura il fattore di potenza delle utenze collegate ed è adatto ai carichi resistivi e ai moderni alimentatori switching. I dispositivi senza calcolo del fattore di potenza non funzionano con precisione con gli alimentatori a commutazione e visualizzano la potenza apparente invece della potenza attiva.

Il coseno phi (cos φ), noto anche come fattore di potenza, descrive il rapporto tra la potenza attiva e la potenza apparente in un sistema elettrico.

• Potenza attiva (P): la potenza effettiva utilizzabile (in watt, W).
• Potenza apparente (S): la potenza totale prelevata dalla rete (in volt-ampere, VA).
• Potenza reattiva (Q): Potenza inutilizzabile generata da carichi induttivi o capacitivi (in volt-ampere reattivi, var).

Significato:

• Un cos φ = 1 significa che la tensione e la corrente sono in fase e non c'è potenza reattiva (utilizzo ideale della potenza). Questo vale per i carichi puramente resistivi, come gli elementi di riscaldamento senza controllo.
• Un cos φ < 1 significa che è presente potenza reattiva, che aumenta il carico sulla rete. Questo vale, ad esempio, per gli alimentatori switching.

Più il fattore di potenza è vicino a 1, più il carico funziona efficacemente. Più basso è il fattore di potenza, maggiore è la potenza apparente del carico.

8.Specifica

Display LCD:	2,0" (circa 5 cm)
Alimentazione:	230 V AC / 50 Hz
Carico massimo:	16 A, 3680 W
Precisione della tensione del display:	0,1 V
Precisione della corrente del display:	10 mA
Campo di tensione di misura:	200 V AC ... 255 V AC
Campo di misura della corrente:	0,001 A ... 16,00 A
Intervallo di potenza di misura:	1.0 W ... 3680 W
Precisione di misura della tensione:	± 0,5%.
Precisione di misura della corrente:	± 2%.
Precisione di misura della potenza:	± 2%.
Intervallo di potenza accumulata:	0 ... 9999 kWh
Potenza di autoconsumo:	< 0,5 W
Connessione a spina:	Tipo F (CEE-7/4-)
Presa di corrente:	Tipo F (CEE-7/3-)
Temperatura di esercizio:	0°C ... 40°C
Peso: circa 127 g
Dimensioni (LxHxL):	80 mm x 125 mm x 55 mm

Tutti i diritti sono riservati, compresi quelli di traduzione, ristampa e riproduzione del presente manuale o di parti di esso.

Le riproduzioni di qualsiasi tipo (fotocopie, microfilm o qualsiasi altro procedimento) sono consentite solo previa autorizzazione scritta dell'editore.

Ultimo stato al momento della stampa. Ci riserviamo il diritto di apportare modifiche tecniche al dispositivo nell'interesse del progresso.

Salvo errori e refusi.

Con la presente confermiamo che tutti i dispositivi soddisfano le specifiche indicate nei nostri documenti e vengono forniti calibrati in fabbrica.

PeakTech® 07-2025/PL
