MANUAL DE USUARIO 9036 PeakTech

Manual de instrucciones / Manuel d'utilisation / Manuale d'uso / Instrukcja obsługi / Manual do utilizador

Contador de energía / Compteur d'énergie / Contatore di energia / Licznik energii / Contador de energia

1. instrucciones de seguridad

Este producto cumple los requisitos de las siguientes directivas de la Unión Europea para la conformidad CE: 2014/30/UE (compatibilidad electromagnética), 2014/35/UE (baja tensión), 2011/65/UE (RoHS).

Para la seguridad de funcionamiento del aparato y para evitar lesiones graves causadas por descargas eléctricas o deben observarse las siguientes instrucciones de seguridad para el funcionamiento del aparato.

Los daños causados por el incumplimiento de estas instrucciones quedan excluidos de cualquier tipo de reclamación.

• Este aparato no debe utilizarse en circuitos de alta energía.
• Antes de conectar el aparato a una toma de corriente, compruebe que la tensión de entrada del aparato coincide con la tensión de red existente.
• Conecte el aparato únicamente a tomas de corriente con conductor de protección a tierra.
• No deben superarse las tensiones de entrada máximas especificadas.
• No utilice nunca el aparato si no está completamente cerrado.
• Antes de la puesta en servicio, compruebe que el aparato no presenta daños. En caso de duda, no tome ninguna medida.
• Evita las vibraciones fuertes.
• Observe siempre las indicaciones de advertencia del aparato.
• No exponga el aparato a temperaturas extremas, luz solar directa, humedad extrema.
• No utilice el aparato cerca de campos magnéticos intensos (motores, transformadores, etc.).
• Mantenga las pistolas de soldar calientes alejadas del aparato.

• Antes de iniciar la medición, el aparato debe estabilizarse a la temperatura ambiente (importante cuando se pasa de cámaras frías a cámaras calientes y viceversa).

• Mida tensiones superiores a 35 V CC o 25 V CA sólo de acuerdo con las normas de seguridad pertinentes. A tensiones superiores pueden producirse descargas eléctricas especialmente peligrosas.

• Limpie la carcasa regularmente con un paño húmedo y un detergente suave. No utilice limpiadores abrasivos corrosivos.
• Desconecte el aparato de la red eléctrica antes de limpiarlo.
• De acuerdo con la norma IEC664, el medidor de potencia sólo debe utilizarse en zonas con categoría de instalación II (CAT II) en las que la tensión transitoria no supere los 300 V.
• Evite cualquier proximidad a sustancias explosivas e inflamables.
• El aparato sólo debe abrirse y los trabajos de mantenimiento y reparación sólo deben ser realizados por personal técnico cualificado.
• No coloque la parte delantera del aparato sobre el banco o la superficie de trabajo para evitar dañar los mandos.
• No utilice el aparato si las condiciones ambientales no cumplen las especificaciones (>75%HR, >40°C o <0°C).

Estedispositivo está diseñado exclusivamente para Adecuado para aplicaciones de interior.

1.1 Eliminación correcta de este producto

En la UE, este símbolo indica que este producto no debe eliminarse con los residuos domésticos. Los aparatos viejos contienen valiosos materiales reciclables que deben reciclarse y eliminarse para no dañar el medio ambiente ni la salud humana mediante la eliminación incontrolada de residuos. eliminación de residuos. Por lo tanto, elimine los aparatos viejos a través de los sistemas de recogida adecuados o envíe el aparato al lugar donde lo compró para su eliminación.

Ellos se encargarán de reciclarlo.

1.2 Disposiciones de garantía

Independientemente de la garantía legal, el fabricante concede una garantía de 3 años.

La garantía comienza en la fecha de venta del aparato al usuario final.

La garantía sólo cubre los defectos atribuibles a fallos del material o de fabricación.

Las reparaciones en garantía sólo pueden ser efectuadas por un centro de atención al cliente autorizado. Para reclamar la garantía, adjunte el recibo de compra original (con la fecha de compra).

Quedan excluidos de la garantía

• Desgaste normal
• Uso inadecuado, por ejemplo, sobrecarga del aparato, accesorios no autorizados
• Daños debidos a influencias externas, uso de la fuerza u objetos extraños.
• Daños causados por el incumplimiento de las instrucciones de uso, por ejemplo, la conexión a una tensión de red incorrecta o el incumplimiento de las instrucciones de instalación.
• Aparatos total o parcialmente desmontados.

2. información general

Gracias por elegir nuestro contador de costes de energía. Este versátil dispositivo ha sido diseñado para ayudarle a controlar con precisión el consumo de energía de sus aparatos eléctricos y, de este modo, gestionar eficazmente sus costes energéticos. El dispositivo está diseñado para ser fácil de usar y es ideal para hogares, oficinas o talleres que deseen controlar mejor sus costes y consumo de energía.

Lea atentamente las instrucciones para aprovechar al máximo las funciones y posibilidades de este aparato. Con su contador de costes de energía, tiene en su mano una valiosa herramienta no sólo para ahorrar dinero, sino también para ayudar a proteger el medio ambiente. Con una gran variedad de funciones útiles, el contador ofrece muchas posibilidades.

Las principales funciones son:

• Cálculo del coste de la energía (€): Comprueba de un vistazo cuánto gastas en el consumo eléctrico de tus electrodomésticos.
• Medición del consumo de energía (kWh): Seguimiento del consumo real de energía a lo largo del tiempo.
• Mida la tensión de red (V) y la frecuencia de red (Hz): Comprueba la calidad y estabilidad de tu fuente de alimentación.
• Mida la corriente de carga (A): Determina el flujo de corriente de los distintos dispositivos.
• Factor de potencia (cosφ): Analiza la eficiencia de tus aparatos. Es la relación entre la potencia activa (potencia útil) y la potencia aparente (potencia total consumida).
• Visualización del consumo máximo (Wmax): Supervisa los niveles de consumo máximo para identificar aparatos sobrecargados o posibles derroches de energía.

IMPORTANTE

No conecte aparatos con un amperaje superior a 16 amperios. Asegúrese siempre de que el enchufe de un aparato esté completamente insertado en la toma del contador. Si necesita limpiar el contador, desconéctelo de la red eléctrica y límpielo con un paño seco.

Observación:

• Los ajustes de costes sólo pueden realizarse cuando el aparato está encendido.
• El producto dispone de una función de protección contra la desconexión, que garantiza que los valores medidos registrados se guarden durante las interrupciones del suministro eléctrico. Esto facilita la supervisión y el análisis del consumo de energía a largo plazo. Todos los datos, como la configuración de costes y el consumo en kW/h, se guardan automáticamente tras la desconexión.
• Para borrar los datos internos del aparato, pulse el botón "RESET" cuando el aparato esté encendido.

3. prestaciones

• Pantalla de fácil lectura con iluminación
  • Medición de los costes energéticos (euros)
• Consumo de energía (kWh)
• Tensión de red (V)
• Frecuencia de red (Hz)
  • Corriente del consumidor (A)
  • Factor de potencia CO2/KwH
• Indicación del consumo máximo (Wmax)
• Visualización del factor de potencia a partir de aprox. 1 W
• Ajustes de alarma para coste y kWh
• Indicador de sobrecarga integrado y bloqueo de seguridad para niños
• Botón de reinicio para restablecer todas las funciones del dispositivo
  • Probado por GS, Intertek Deutschland GmbH
• Seguridad: GS, EN61010-1; CAT II 300V

4. controles y conexiones

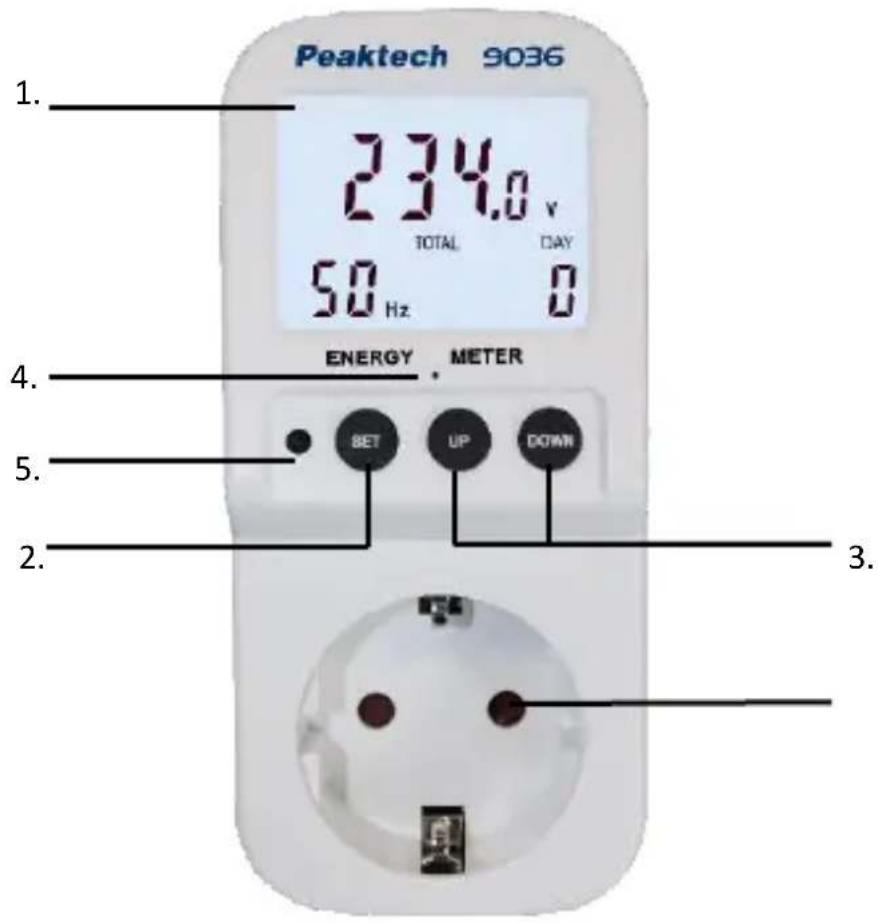

Peaktech 9036 1. 234.0 V TOTAL DAY 50 Hz 0 ENERGY METER BET UP DOWN 2. 3.

1. Pantalla LCD multirrango la luz se apaga automáticamente a los 15 segundos y se reactiva al pulsar el botón
2. Botón SET para ajustar el precio unitario de la electricidad
3. Botón Arriba y Abajo para cambiar y ajustar la visualización de la medición.
4. El LED indica la tasa de consumo de energía
5. Botón de reinicio para restablecer todos los ajustes del dispositivo
6. Toma de corriente con contacto de puesta a tierra y bloqueo de seguridad para niños

5. Pantalla LCD

• El tiempo de conexión acumulado del consumidor conectado se muestra en la primera línea, alternando entre las horas y los días acumulados.

• En la segunda y tercera línea aparecen las siguientes interfaces

• tensión (V)+ Frecuencia (Hz)

• corriente (A)+ Factor de potencia (Powerfactor)
• potencia (W)+ Factor de potencia (Powerfactor)
• consumo de energía (Kwh)+ Frecuencia (Hz)
• costes (COST)+ Frecuencia (Hz)
• CO2+ Frecuencia (Hz)
• precio unitario (Precio)+ Frecuencia (Hz)
• Coeficiente CO2/Kwh+ Frecuencia (Hz)
• valor de alarma de coste (Advertencia/Coste)+ Frecuencia (Hz)
• valor de alarma de consumo de energía (Advertencia/Kwh)
  Frecuencia(HZ)

1. Botón [SET]

Pulse la tecla SET en Precio para ajustar el precio unitario de la electricidad. Después de introducir el precio unitario, el primer dígito parpadea. Pulse los botones superior e inferior para ajustar el valor. Pulse brevemente la tecla SET para seleccionar la siguiente cifra. Mantenga pulsada la tecla SET durante 3 segundos sin realizar ningún ajuste, el valor se guardará automáticamente y se dará por finalizado.

a. Mantenga pulsada la tecla SET para ajustar el coeficiente de CO₂ kWh en relación con la configuración de la tarifa. Este coeficiente indica cuánto CO₂ (en kilogramos) se genera por kilovatio hora (kWh). El valor depende de la fuente de energía utilizada en su red eléctrica.

Combustibles fósiles (por ejemplo, carbón, gas, petróleo): Coeficiente de CO₂ más alto o energías renovables (por ejemplo, eólica, solar, hidroeléctrica): Coeficiente de CO₂ bajo o casi nulo.

El coeficiente de CO_2 describe la cantidad de dióxido de carbono liberada durante la generación de un kilovatio hora (kWh) de energía eléctrica. Esta cifra se utiliza como multiplicador para calcular las emisiones totales de CO_2 en función del consumo real de electricidad.

Fórmula: Emisiones de CO₂ (kg)=consumo eléctrico (kWh)×coeficiente de CO₂ (kg CO₂/kWh).

Ejemplo:

• Un aparato consume 100 kWh.
• El coeficiente de CO 2 es de 0,1 kg CO 2 /kWh.
• Emisiones totales de CO 2 = 100×0,1=10 kg de CO 2 .

Nota: Si no ajusta ningún valor, éste se pone automáticamente a "cero" y la indicación CO2/kWh no se utiliza. El aparato sigue funcionando perfectamente en todas las funciones.

b. Pulse el botón SET para fijar el valor de la alarma de coste (Cost) en con referencia al ajuste del precio unitario.
c. Pulse el botón SET para ajustar el valor de la alarma de consumo de energía (Kwh) con referencia al ajuste del precio unitario.
d. Pulse la tecla SET para borrar el tiempo acumulado, los costes y el consumo de energía.

El botón SET no funciona en otras zonas.

Botón [ARRIBA] Pulse brevemente el botón ARRIBA para cambiar el resumen de visualización/consumo de energía y desplazarse por ellos uno tras otro.

Botón [Abajo] Pulse brevemente el botón Abajo para cambiar el resumen de visualización/consumo de energía y desplazarse por ellos uno tras otro.

4. Botón [RESET]

Para borrar todos los datos guardados y los ajustes de costes, pulse el botón RESET.

6. descripción de las funciones

1. Luz de fondo y luces indicadoras LED:

Tras el encendido, la retroiluminación se enciende durante 15 segundos y luego se apaga. Pulse cualquier botón para reactivar la retroiluminación. Si no hay ninguna operación, se enciende durante 15 segundos y luego se apaga de nuevo. El parpadeo del LED situado debajo de la pantalla indica la tasa de consumo de energía, a aproximadamente 1000 parpadeos por kilovatio hora. Cuanto más rápido parpadea, mayor es el consumo de corriente.

2. alarma:

Si los costes o el consumo de energía superan el valor de alarma, aparece una advertencia de COSTE o kWh. Cuando se activa la alarma, aparece "ADVERTENCIA" en la pantalla LCD y la luz de la pantalla parpadea mientras la alarma esté activa. De este modo, el usuario puede reconocer fácilmente el problema y rectificar el elevado consumo apagando o reduciendo la carga, por ejemplo.

3. tiempo de encendido:

Si la potencia de la carga insertada es mayor o igual a 0,5 W, comienza el registro del tiempo acumulado en la primera línea. En este momento, el ":" parpadea y los dos primeros dígitos muestran las horas y los dos últimos los minutos. Cuando el tiempo acumulado alcanza las 24 horas, los días se incrementan automáticamente en 1 y la hora comienza en 0.

"Acumulado" significa que los valores se suman continuamente aunque la carga no esté activa mientras tanto.

7. factor de potencia (Cosφ)

Este dispositivo mide el factor de potencia de los consumidores conectados y es adecuado para cargas resistivas y fuentes de alimentación conmutadas modernas. Los dispositivos sin cálculo del factor de potencia no funcionan con precisión con fuentes de alimentación conmutadas y muestran la potencia aparente en lugar de la potencia activa.

El coseno phi (cos φ), también conocido como factor de potencia, describe la relación entre la potencia activa y la potencia aparente en un sistema eléctrico.

• Potencia activa (P): La potencia real utilizable (en vatios, W).
• Potencia aparente (S): la potencia total extraída de la red (en voltios-amperios, VA).
• Potencia reactiva (Q): La potencia no utilizable generada por cargas inductivas o capacitivas (en voltios-amperios reactivos, var).

Importancia:

• Un cos φ = 1 significa que la tensión y la corriente están en fase y no hay potencia reactiva (utilización ideal de la potencia). Esto se aplica a cargas puramente resistivas, como elementos calefactores sin control.
• Un cos φ < 1 significa que hay potencia reactiva, lo que aumenta la carga de la red. Esto se aplica, por ejemplo, a las fuentes de alimentación conmutadas.

Cuanto más se acerque el factor de potencia a 1, más eficaz será el funcionamiento de la carga. Cuanto menor sea el factor de potencia, mayor será la potencia aparente de la carga.

8.Especificación

Pantalla LCD:	2,0" (aprox. 5 cm)
Alimentación:	230 V AC / 50 Hz
Carga máxima:	16 A, 3680 W
Precisión de tensión de la pantalla:	0,1 V
Precisión de corriente de la pantalla:	10 mA
Rango de tensión de medición:	200 V CA ... 255 VCA
Rango de corriente de medición:	0,001 A ... 16,00 A
Rango de potencia de medición:	1.0 W ...3680 W
Precisión de medición de la tensión:	± 0,5%.
Precisión de medición de la corriente:	± 2%.
Precisión de medición de la potencia:	± 2%.
Rango de potencia acumulada:	0 ... 9999 kWh
Potencia de autoconsumo:	< 0,5 W
Conexión de enchufe:	Tipo F (CEE-7/4-)
Conexión de enchufe:	Tipo F (CEE-7/3-)
Temperatura de funcionamiento:	0°C ... 40°C
Peso:	aprox. 127 g
Dimensiones (LxAxA):	80 mm x 125 mm x 55 mm

Reservados todos los derechos, incluidos los de traducción, reimpresión y reproducción de este manual o de partes del mismo.

Las reproducciones de cualquier tipo (fotocopia, microfilm o cualquier otro procedimiento) sólo están permitidas con la autorización escrita del editor.

Último estado en el momento de la impresión. Nos reservamos el derecho a introducir modificaciones técnicas en el aparato en aras del progreso.

Salvo erratas y errores.

Por la presente confirmamos que todos los dispositivos cumplen las especificaciones indicadas en nuestros documentos y se suministran calibrados de fábrica. PeakTech® 07-2025/PL
