MANUAL DE UTILIZADOR 9036 PeakTech

1. instruções de segurança

Este produto cumpre os requisitos das seguintes diretivas da União Europeia para a conformidade CE: 2014/30/UE (compatibilidade electromagnética), 2014/35/UE (baixa tensão), 2011/65/UE (RoHS).

Para garantir a segurança de funcionamento do aparelho e evitar ferimentos graves provocados por choques eléctricos ou por uma descarga eléctrica, devem ser respeitadas as seguintes instruções de segurança para a utilização do aparelho.

Os danos causados pelo incumprimento destas instruções estão excluídos de qualquer reclamação.

• Este aparelho não deve ser utilizado em circuitos de alta energia.
• Antes de ligar o aparelho a uma tomada, verificar se a tensão de entrada do aparelho corresponde à tensão de rede existente.
• Ligar o aparelho apenas a tomadas com um condutor de terra de proteção.
• As tensões de entrada máximas especificadas não devem ser excedidas.
• Nunca utilizar o aparelho se este não estiver completamente fechado.
• Verificar se o aparelho apresenta danos antes da colocação em funcionamento. Em caso de dúvida, não efetuar medições.
• Evitar vibrações fortes.
• Respeitar sempre as indicações de aviso no aparelho.
• Não exponha o aparelho a temperaturas extremas, à luz solar direta, a humidade extrema ou a humidade.
• Não utilizar o aparelho nas proximidades de campos magnéticos fortes (motores, transformadores, etc.).
• Manter as pistolas de soldar quentes afastadas da proximidade imediata do aparelho.

• Antes de iniciar a operação de medição, o dispositivo deve ser estabilizado à temperatura ambiente (importante quando se passa de salas frias para salas quentes e vice-versa)

• Medir tensões superiores a 35V DC ou 25V AC apenas de acordo com os regulamentos de segurança relevantes. Podem ocorrer choques eléctricos particularmente perigosos com tensões mais elevadas.

• Limpe a caixa regularmente com um pano húmido e um detergente suave. Não utilizar produtos de limpeza abrasivos e corrosivos.
• Desligar o aparelho da alimentação eléctrica antes de o limpar.
• De acordo com a norma IEC664, o contador de energia só deve ser utilizado em áreas com categoria de instalação II (CAT II) em que a tensão transitória não exceda os 300V.
• Evitar a proximidade de substâncias explosivas e inflamáveis.
• O aparelho só pode ser aberto e os trabalhos de manutenção e reparação só podem ser efectuados por técnicos de assistência qualificados.
• Não colocar a parte da frente do aparelho sobre a bancada ou a superfície de trabalho para não danificar os comandos.
• Não utilizar o aparelho se as condições ambientais não estiverem em conformidade com as especificações (>75%RH, >40°C ou <0°C)

Este dispositivo foi concebido exclusivamente para Adequado para aplicações em interiores.

1.1 Eliminação correta deste produto

Na UE, este símbolo indica que este produto não deve ser eliminado juntamente com o lixo doméstico. Os aparelhos antigos contêm materiais recicláveis valiosos que devem ser reciclados e eliminados de forma a não prejudicar o ambiente ou a saúde humana através da eliminação descontrolada de resíduos.

eliminação de resíduos. Por conseguinte, deve eliminar os aparelhos velhos através de sistemas de recolha adequados ou enviar o aparelho para o local onde o comprou para ser

eliminado. Este procederá à reciclagem do aparelho.

1.2 Disposições relativas à garantia

Independentemente da garantia legal, o fabricante concede uma garantia de 3 anos.

A garantia tem início na data de venda do aparelho ao utilizador final.

A garantia cobre apenas os defeitos imputáveis a falhas de material ou de fabrico.

As reparações ao abrigo da garantia só podem ser efectuadas por um centro de apoio ao cliente autorizado. Para efetuar um pedido de garantia, é necessário anexar o recibo de venda original (com a data de compra).

Estão excluídos da garantia

• Desgaste normal
• Utilização incorrecta, por exemplo, sobrecarga do aparelho, acessórios não autorizados
• Danos devidos a influências externas, utilização de força ou objectos estranhos
• Danos causados pela inobservância do manual de instruções, por exemplo, ligação a uma tensão de rede incorrecta ou inobservância das instruções de instalação
• Aparelhos total ou parcialmente desmontados.

2. informações gerais

Obrigado por ter escolhido o nosso contador de custos de energia. Este dispositivo versátil foi concebido para o ajudar a controlar com precisão o consumo de energia dos seus aparelhos eléctricos e, assim, gerir eficazmente os seus custos de energia. O aparelho foi concebido para ser de fácil utilização e é ideal para casas, escritórios ou oficinas que pretendam controlar melhor os seus custos e consumo de energia.

Leia atentamente as instruções para tirar o máximo partido das funções e possibilidades deste aparelho. Com o seu contador de custos de energia, tem nas suas mãos uma ferramenta valiosa não só para poupar dinheiro, mas também para ajudar a proteger o ambiente. Com uma variedade de funções úteis, o contador oferece muitas possibilidades.

As principais funções incluem:

• Cálculo do custo da energia (€): Veja rapidamente quanto está a gastar com o consumo de eletricidade dos seus aparelhos.
• Medição do consumo de energia (kWh): Acompanhar o consumo real de energia ao longo do tempo.
• Medir a tensão da rede (V) e a frequência da rede (Hz): Verificar a qualidade e a estabilidade da sua fonte de alimentação.
• Medir a corrente de carga (A): Determinar o fluxo de corrente dos dispositivos individuais.
• Fator de potência (cosφ): Analisa a eficiência dos seus aparelhos. É o rácio entre a potência ativa (potência útil) e a potência aparente (potência total consumida).
• Indicação do consumo máximo (Wmax): Monitorizar os níveis de pico de consumo de energia para identificar aparelhos sobrecarregados ou potenciais desperdícios de energia.

IMPORTANTE!

Não ligar aparelhos com uma amperagem superior a 16 amperes. Certificar-se sempre de que a ficha de um aparelho está totalmente inserida na tomada do aparelho. Se o contador precisar de ser limpo, desligue-o da corrente eléctrica e limpe-o com um pano seco

Observação:

• As definições de custos só podem ser efectuadas quando o aparelho está ligado.
• O produto dispõe de uma função de proteção contra o corte de energia. Esta função garante que os valores de medição registados são guardados durante as interrupções de energia. Isto facilita o controlo e a análise do consumo de energia a longo prazo. Todos os dados, tais como as definições de custos e o consumo em kW/h, são automaticamente guardados após a desativação.
• Para apagar os dados internos do aparelho, prima o botão "RESET" quando o aparelho estiver ligado.

3. caraterísticas de desempenho

- Ecrã de fácil leitura com iluminação

• Medição dos custos energéticos (€)

- Consumo de energia (kWh)

- Tensão de rede (V)

- Frequência da rede eléctrica (Hz)

• Corrente do consumidor (A)

• Fator de potência CO2/KwH

- Indicação do consumo máximo (Wmax)

- Indicação do fator de potência a partir de aprox. 1W

- Definições de alarme para custos e kWh

- Indicador de sobrecarga integrado e bloqueio de segurança para crianças

- Botão de reposição para repor todas as funções do dispositivo

• GS-testado, Intertek Deutschland GmbH

• Segurança: GS, EN61010-1; CAT II 300V

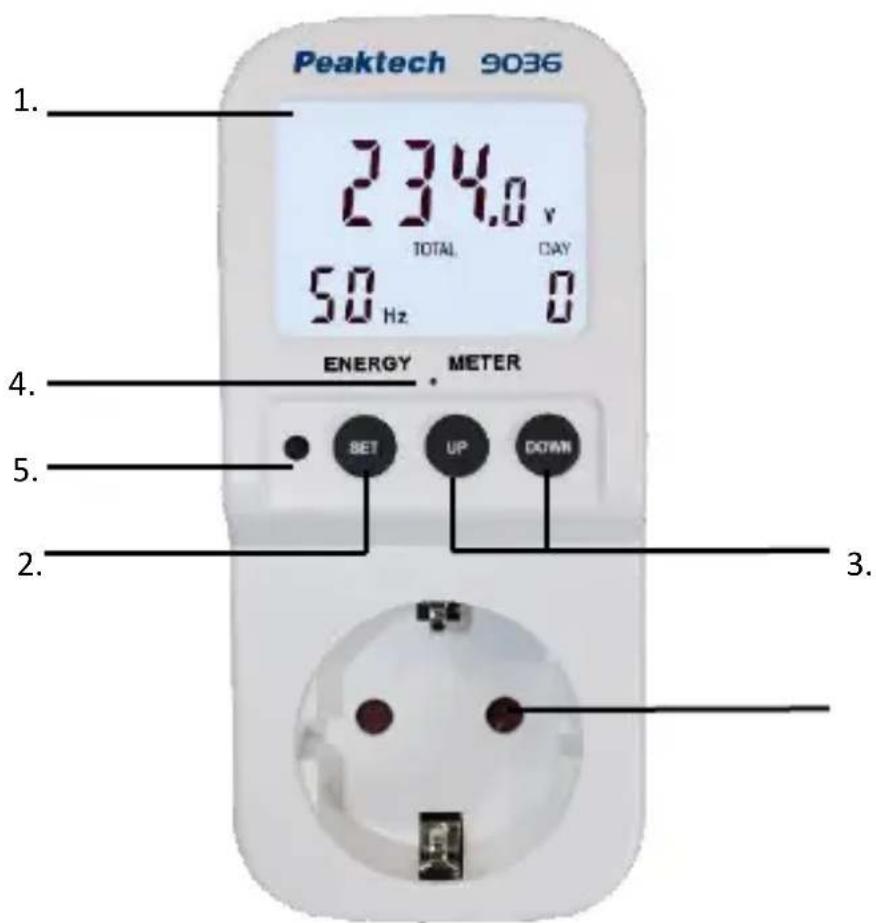

• 4. controlos e ligações

Peaktech 9036 1. 234.0 v TOTAL DAY 50 Hz 0 ENERGY METER SET UP DOWN 2. 3.

6.

1. V isor LCD multi-gama a luz desliga-se automaticamente após 15 segundos e reactiva-se quando o botão é premido
2. Botão SET para definir o preço unitário da eletricidade
3. Botão para cima e para baixo para alterar e definir o ecrã de medição.
4. O LED indica a taxa de consumo de energia
5. Botão de reposição para repor todas as definições do dispositivo
6. Tomada de corrente com contacto de terra e bloqueio de segurança para crianças

5. ecrã LCD

O tempo acumulado de ligação do consumidor ligado é apresentado na primeira linha, alternando entre as horas e os dias acumulados.

As seguintes interfaces são apresentadas na segunda e terceira linhas

1. Tensão (V)+ Frequência (Hz)
2. corrente (A)+ Fator de potência
3. Potência (W)+ Fator de potência (Powerfactor)
4. Consumo de energia (Kwh)+ Frequência (Hz)
5. custos (COST)+ Frequência (Hz)
6. CO2+ Frequência (Hz)
7. Preço unitário (Preço)+ Frequência (Hz)
8. coeficiente CO2/Kwh+ Frequência (Hz)

9. Valor do alarme de custo (Aviso/Custo)+ Frequência (Hz)

10. Valor do alarme de consumo de energia (Aviso/Kwh)+ Frequência (Hz)

1. botão [SET]

Prima o botão SET em Preço para definir o preço unitário da eletricidade. Depois de introduzir o preço unitário, o primeiro dígito fica intermitente. Prima os botões superior e inferior para definir o valor. Prima brevemente o botão SET para selecionar o dígito seguinte. Prima e mantenha premido o botão SET durante 3 segundos sem efetuar qualquer ajuste, depois o valor é automaticamente guardado e finalizado.

a. Prima e mantenha premido o botão SET para definir o coeficiente de CO₂ kWh em ligação com a definição da tarifa. Este coeficiente indica a quantidade de CO₂ (em quilogramas) gerada por quilowatt-hora (kWh). O valor depende da fonte de energia utilizada na sua rede eléctrica.

Combustíveis fósseis (por exemplo, carvão, gás, petróleo): Coeficiente de CO_2 mais elevado ou energias renováveis (por exemplo, eólica, solar, hidroelétrica): Coeficiente de CO_2 baixo ou quase nulo.

O coeficiente de CO_2 descreve a quantidade de dióxido de carbono libertada durante a produção de um quilowatt-hora (kWh) de energia eléctrica. Este valor é utilizado como multiplicador para calcular o total de emissões de CO_2 com base no consumo real de eletricidade.

Fórmula: Emissões de CO₂ (kg)=consumo de eletricidade (kWh)×coeficiente de CO₂ (kg CO₂/kWh)

Exemplo:

• Um aparelho consome 100 kWh.
• O coeficiente de CO 2 é de 0,1 kg CO 2 /kWh.
• Emissões totais de CO 2 = 100×0,1=10 kg CO 2

Nota: Se não definir um valor, este é automaticamente "zero" e a indicação CO2/kWh não é utilizada. O aparelho continua a funcionar perfeitamente em todas as funções.

b. Prima o botão SET para definir o valor do alarme de custo (Cost) em com referência à definição do preço unitário.
c. Prima o botão SET para definir o valor do alarme de consumo de energia (Kwh) com referência à definição do preço unitário.
d. Prima o botão SET para apagar o tempo acumulado, os custos e o consumo de energia.

O botão SET não funciona noutras áreas.

Botão [UP] Premir brevemente o botão UP para alterar a vista geral do ecrã/consumo de energia e percorrê-los um após o outro.

Botão [Para baixo] Premir brevemente o botão Para baixo para alterar a vista geral da apresentação/consumo de energia e percorrê-las uma após a outra.

4. botão [RESET]

Para apagar todos os dados guardados e definições de custos, prima o botão RESET.

6. descrições de funções

1. luz de fundo e luzes indicadoras LED:

Após a ligação, a retroiluminação acende-se durante 15 segundos e depois desliga-se. Prima qualquer botão para reativar a retroiluminação. Se não houver nenhuma operação, acende-se durante 15 segundos e depois desliga-se novamente. A intermitência do LED por baixo do ecrã indica a taxa de consumo de energia, com cerca de 1000 intermitências por quilowatt-hora. Quanto mais rápido piscar, maior é o consumo de corrente.

2. alarme:

Se os custos ou o consumo de energia excederem o valor do alarme, aparece um aviso de CUSTO ou kWh. Quando o alarme é acionado, a mensagem "WARNING" (aviso) é apresentada no visor LCD e a luz do visor pisca enquanto o alarme estiver ativo. Desta forma, é fácil para o utilizador reconhecer o problema e o consumo elevado pode ser rectificado, por exemplo, desligando ou reduzindo a carga.

3. tempo de ligação:

Se a potência da carga inserida for maior ou igual a 0,5 W, o registo do tempo acumulado começa na primeira linha. Nessa altura, o símbolo ":" pisca e os dois primeiros dígitos indicam as horas e os dois últimos dígitos indicam os minutos. Quando o tempo acumulado atinge 24 horas, os dias são automaticamente aumentados em 1 e a hora começa em 0. "Acumulado" significa que os valores são adicionados continuamente, mesmo que a carga não esteja ativa entretanto.

7. fator de potência (Cosφ)

Este dispositivo mede o fator de potência dos consumidores ligados e é adequado para cargas resistivas e fontes de alimentação comutadas modernas. Os aparelhos sem cálculo do fator de potência não funcionam corretamente com fontes de alimentação comutadas e indicam a potência aparente em vez da potência ativa.

O cosseno phi (cos φ), também conhecido como fator de potência, descreve a relação entre a potência ativa e a potência aparente num sistema elétrico.

• Potência ativa (P): A potência real utilizável (em watts, W).
• Potência aparente (S): A potência total retirada da rede (em voltamperes, VA).
• Potência reactiva (Q): A potência inutilizável gerada por cargas indutivas ou capacitivas (em volt-amperes reactivos, var).

Importância:

• Um cos φ = 1 significa que a tensão e a corrente estão em fase e que não existe potência reactiva (utilização ideal da potência). Isto aplica-se a cargas puramente resistivas, tais como elementos de aquecimento sem controlo.
• Um cos φ < 1 significa que existe potência reactiva, o que aumenta a carga na rede. Isto aplica-se, por exemplo, a fontes de alimentação comutadas.

Quanto mais próximo de 1 for o fator de potência, mais eficaz é o funcionamento da carga. Quanto mais baixo for o fator de potência, mais potência aparente tem a carga

8.Especificação

Ecrã LCD:	2,0" (aprox. 5 cm)
Fonte de alimentação:	230 V AC / 50 Hz
Carga máxima:	16 A, 3680 W
Precisão da tensão do ecrã:	0,1 V
Precisão atual do visor:	10 mA
Gama de tensões de medição:	200 V AC ... 255 V AC
Gama de corrente de medição:	0,001 A ... 16,00 A
Gama de potências de medição:	1.0 W ...3680 W
Precisão de medição da tensão:	± 0,5%
Precisão de medição da corrente:	± 2%
Precisão de medição da potência:	± 2%
Gama de potência acumulada:	0 ... 9999 kWh
Potência de auto-consumo:	< 0,5 W
Ligação da ficha:	Tipo F (CEE-7/4-)
Ligação da tomada:	Tipo F (CEE-7/3-)
Temperatura de funcionamento:	0°C ... 40°C
Peso:	aprox. 127g
Dimensões (CxAxL):	80 mm x 125 mm x 55 mm

Todos os direitos reservados, incluindo os de tradução, reimpressão e reprodução deste manual ou de partes do mesmo.

As reproduções de qualquer tipo (fotocópia, microfilme ou qualquer outro processo) só são permitidas mediante autorização escrita do editor.

Último estado no momento da impressão. Reservamo-nos o direito de efetuar alterações técnicas ao aparelho no interesse do progresso.

Exceto erros de impressão e erros.

Confirmamos que todos os dispositivos cumprem as especificações indicadas nos nossos documentos e são fornecidos calibrados na fábrica.

PeakTech® 07-2025/PL
