MANUAL DE UTILIZADOR 9037 PeakTech

1. Instruções de segurança

Este produto atende aos requisitos das seguintes diretivas da União Europeia para conformidade CE: 2014/30/UE (Compatibilidade Eletromagnética), 2014/35/UE (Baixa Tensão), 2011/65/UE (RoHS).

Para a segurança operacional do dispositivo e para evitar ferimentos graves por choque elétrico ou

As seguintes instruções de segurança para operar o dispositivo devem ser rigorosamente observadas.

Danos resultantes do não cumprimento destas instruções estão excluídos de qualquer reclamação.

• Este dispositivo não deve ser usado em ambientes de alta energia circuitos podem ser usados.
• Antes de conectar o dispositivo a uma tomada elétrica, verifique se a tensão de entrada do dispositivo corresponde à tensão da rede elétrica disponível.
• Conecte o dispositivo somente a tomadas com condutor de proteção aterrado.
• As tensões máximas de entrada especificadas não devem ser excedidas.
• Nunca opere o dispositivo a menos que ele esteja completamente fechado.
• Verifique se o dispositivo apresenta danos antes de usá-lo. Em caso de dúvida, não realize nenhuma medição.
• Evite choques fortes.
• Observe os avisos no dispositivo.
• Não exponha o dispositivo a temperaturas extremas, luz solar direta, umidade extrema ou umidade.
• Não opere o dispositivo perto de campos magnéticos fortes (motores, transformadores, etc.).
• Mantenha pistolas de solda quentes longe do dispositivo.

• Antes de iniciar a medição, o dispositivo deve ser estabilizado à temperatura ambiente (importante ao transportar de salas frias para quentes e vice-versa)

• Medições de tensões acima de 35 V CC ou 25 V CA devem ser realizadas somente de acordo com as normas de segurança aplicáveis. Tensões mais altas podem causar choques elétricos particularmente perigosos.

• Limpe o gabinete regularmente com um pano úmido e detergente neutro. Não use produtos abrasivos.
• Desconecte o dispositivo da fonte de alimentação antes de limpá-lo.
• De acordo com a norma IEC664, o medidor de energia deve ser usado somente em áreas de instalação de categoria II (CAT II), onde a tensão transitória não exceda 300 V.
• Evite qualquer proximidade com substâncias explosivas e inflamáveis.
• A abertura do dispositivo e os trabalhos de manutenção e reparo só podem ser realizados por técnicos de serviço qualificados.
• Para evitar danos aos controles, não coloque o dispositivo com a parte frontal voltada para baixo na bancada ou superfície de trabalho.
• Não opere o dispositivo se as condições ambientais não estiverem em conformidade com as especificações (>75% UR, >40°C ou <0°C)

Este dispositivo destina-se exclusivamente a Adequado para aplicações internas.

1.5. Descarte correto deste produto

Na UE, este símbolo indica que este produto não deve ser descartado com o lixo doméstico. Dispositivos antigos contêm materiais recicláveis valiosos que devem ser reciclados para evitar danos ao meio ambiente e à saúde humana decorrentes do descarte descontrolado de resíduos. Portanto, descarte os dispositivos antigos em sistemas de coleta apropriados ou devolva-os ao local onde foram adquiridos. Este local processará o dispositivo para reciclagem.

1.2. Disposições de garantia

Independentemente da garantia legal, o fabricante concede uma garantia de 3 anos.

A garantia começa na data em que o dispositivo é vendido ao usuário final.

A garantia cobre apenas defeitos resultantes de defeitos de material ou de fabricação.

Reparos em garantia só podem ser realizados por uma assistência técnica autorizada. Para solicitar uma reclamação em garantia, você deve incluir o recibo de compra original (incluindo a data da compra).

Estão excluídos da garantia:

• Desgaste normal
• Uso indevido, como sobrecarga do dispositivo, acessórios não autorizados
• Danos causados por influências externas, uso de força ou corpos estranhos
• Danos causados pelo não cumprimento das instruções de operação, por exemplo, conexão a uma tensão de rede incorreta ou não cumprimento das instruções de montagem
• Dispositivos total ou parcialmente desmontados.

IMPORTANTE!

Não conecte nenhum dispositivo com corrente superior a 16 amperes. Certifique-se sempre de que o plugue do dispositivo esteja totalmente inserido na tomada do medidor. Se o medidor precisar ser limpo, desconecte-o da tomada e limpe-o com um pano seco.

2. Geral

Obrigado por escolher nosso medidor de custo de energia. Este dispositivo versátil foi projetado para ajudar você a monitorar com precisão o consumo de energia dos seus dispositivos elétricos e, assim, gerenciar seus custos de energia de forma eficiente. O dispositivo foi projetado para ser fácil de usar e é ideal para residências, escritórios ou oficinas que desejam controlar melhor seus custos e consumo de energia.

Leia atentamente as instruções para aproveitar ao máximo os recursos e funcionalidades deste dispositivo. Seu medidor de consumo de energia é uma ferramenta valiosa que não só economiza dinheiro, mas também ajuda a proteger o meio ambiente. Com uma variedade de funções úteis, o medidor oferece uma ampla gama de possibilidades.

As funções mais importantes em resumo:

• Medição de custos de energia (€) e consumo de energia (kWh) para análise detalhada do consumo.
• Tensão da rede elétrica (V) e frequência (Hz) para monitoramento da qualidade da energia.
• Fator de potência e corrente de carga (A) para analisar a eficiência energética dos seus dispositivos.
• Exibição de consumo máximo (Wmax) para determinar o pico de consumo.
• Cálculo integrado do fator de potência que permite a medição precisa de consumidores modernos, como fontes de alimentação chaveadas, aparelhos de TV, sistemas de LED, lâmpadas fluorescentes, aquecedores elétricos e cooktops.
• Alta resolução e resposta rápida, que permitem medir até mesmo pequenos consumidores e consumo em modo de espera de aproximadamente 0,3 W.

NOTA importante:

Para garantir o uso seguro e eficaz de todas as funções deste dispositivo e evitar erros de operação, leia este manual atentamente antes de usá-lo pela primeira vez. Este medidor de consumo de energia é a sua ferramenta confiável para otimizar o consumo de energia e controlar custos. Graças à sua tecnologia moderna e ao seu visor giratório e iluminado, é simples e eficaz de usar – seja em casa, no escritório ou na oficina. Comece a usar energia de forma mais consciente hoje mesmo e economize dinheiro.

Observação:

• As configurações de custo só podem ser feitas quando o dispositivo estiver ligado.
• O produto possui uma função de proteção contra desligamento, Este recurso garante que os valores medidos sejam salvos durante quedas de energia, facilitando o monitoramento e a análise de longo prazo do seu consumo de energia. Todos os dados, como configurações de custo e consumo de €KW/h, são salvos automaticamente após o desligamento.

3. Recursos de desempenho

• Display giratório com iluminação
• Medição dos custos de energia (€),
• Consumo de energia (kWh),
• Tensão de rede (V)
• Potência (W)
• Frequência (Hz)
• Fator de potência
• Corrente do consumidor (A)
• Fator de potência Exibição do fator de potência de aproximadamente 1 W
• Indicador de sobrecarga integrado e trava de segurança para crianças
• Botão de reinicialização para redefinir todas as funções do dispositivo
• Alta precisão básica +/- 0,5%
  • Testado GS, Intertek Deutschland GmbH
• Segurança: GS, EN61010-1; CAT II 300V

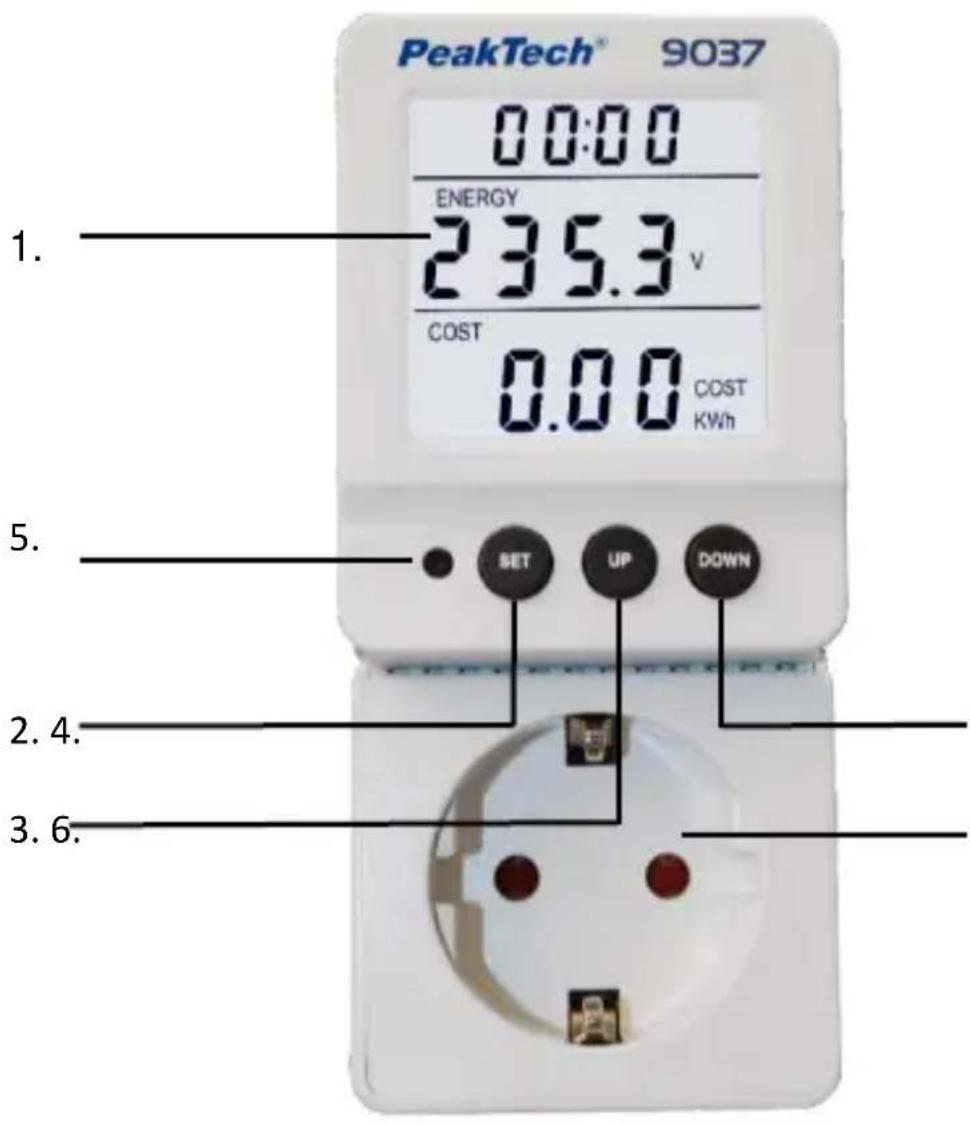

4. Controles e conexões

PeakTech® 9037 0:00:00 ENERGY 235.3 v COST 0.00 COST KWh 1. 5. 2.4. 3.6.

1. Visor LCD giratório de vários alcances com luz de fundo que desliga automaticamente após 30 segundos.
2. Botão de ajuste para alternar a função de medição Volt-Watt
3. Botão PARA CIMA para alterar a exibição da segunda linha
4. Tecla para baixo para alterar a exibição da terceira linha
5. Botão de reinicialização para redefinir todas as configurações do dispositivo
6. Tomada de segurança com trava de segurança para crianças

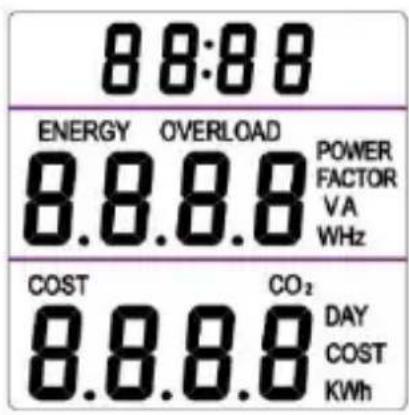

7. Visor LCD [1]

8:8:8 ENERGY OVERLOAD POWER 8.8.8.8 VA WHz COST CO₂ DAY 8.8.8.8 COST KWh

A primeira linha contém o tempo total, ou seja, a soma dos tempos individuais.

A segunda linha mostra os parâmetros de desempenho, Potência (W), Tensão (V), Corrente (A), Frequência (HZ), Fator de Potência (em Watts)

A terceira linha mostra o consumo de eletricidade, custos, emissões de CO2, tempo total em dias, preço da eletricidade em kWh

Função principal

Botão de ajuste de configuração [2]

00.58 COST KWh

Pressione e segure o botão SET para definir o preço da eletricidade Custo/KWh.

Após inserir a configuração do preço unitário, o primeiro dígito piscará. Pressione os botões para cima e para baixo para ajustar o valor e, em seguida, pressione brevemente o botão SET para selecionar o próximo dígito. Para sair da configuração, aguarde 10 segundos

até que o visor pare de piscar ou mantenha o botão SET pressionado por 3 segundos. Sua entrada está salva.

Botão PARA CIMA [3]

Pressione brevemente o botão PARA CIMA para alterar a exibição da segunda linha na seguinte ordem:

Potência (W) ENERGY 16 19w

Tensão (V) ENERGY 206.9 v

Corrente (A) ENERGY 7.050 A

frequência (Hz) ENERGY 50 Hz

Fator de potência ENERGY 1.00 POWER FACTOR

Botão para baixo [4]

• Pressione brevemente o botão PARA BAIXO para alterar a exibição da terceira linha.
• Consumo de eletricidade kWh, custos em €, emissões de CO2 kg, dias totais, fixação do preço da eletricidade em kWh

Consumo kWh

COST 1.54元/ha

Custos €

Botão de reinicialização [5]

Para excluir todos os dados salvos e configurações de custo, pressione o botão RESET.

Hora de ligar:

Assim que a potência definida for pelo menos ≥ Quando a potência atinge 0,5 watts, o visor começa a contar o tempo de operação na primeira linha.

00:00 0 DAY

Enquanto o tempo está sendo registrado, dois pontos ( : ) piscam no visor. Os dois primeiros números indicam as horas que Os dois últimos números mostram os minutos.

Quando o tempo total atinge 24 horas, um dia é adicionado automaticamente ao visor e a exibição das horas começa novamente em 0.

Explicação do fator de potência:

O fator de potência em um medidor de custo de energia indica a eficiência do uso de energia elétrica. Ele mostra a relação entre a potência real utilizada (potência ativa) e a potência aparente. A potência aparente é a potência total consumida por um sistema elétrico, incluindo a potência perdida por correntes reativas.

O fator de potência tem valores entre 0 e 1 :

• 1 (ou 100 %) : Eficiência perfeita – toda a energia absorvida é convertida em potência útil. Isso ocorre com cargas puramente resistivas, como aquecedores/chaleiras.
• < 1 : Menos eficiente – parte da energia é usada para energia reativa, o que é típico de dispositivos com bobinas (por exemplo, motores elétricos, transformadores).

Exemplo:

Um fator de potência de 0,8 significa que 80% da energia absorvida é convertida em potência útil, enquanto 20% é perdida em potência reativa.

Um baixo fator de potência leva a um maior consumo de energia porque mais energia deve ser extraída da rede para fornecer a mesma potência útil.

Especificações

Tela LCD: 2,16" (aprox. 5,5 cm)

Fonte de energia: 230 V CA / 50 Hz

Carga máxima: 6 A ...3680 O

Precisão de tensão do display: ± 1%

Precisão atual da exibição: 1mA

Faixa de tensão de medição: 200 V ... 276 V CA

Precisão de medição de tensão: ± 0,5%

Faixa de medição de corrente: 0,001 - 16,00 A

Precisão de medição de corrente: ± 0,5%

Faixa de desempenho de medição: 0,3 ... 3680 W

Precisão de medição de potência: ± 0,05%

Faixa de potência acumulada: 0,00 ... 9999 kWh

Potência de autoconsumo: <0,3 W

Temperatura de operação: 0°C ... 40°C

Peso: 164 g

Plugue de conexão: Tipo F (CEE-7/4-)

Conexão de soquete: Tipo F (CEE-7/3-)

Dimensões (CxAxL): 83mm x 129mm x 60mm

Todos os direitos, incluindo o direito de tradução, reimpressão e reprodução deste manual ou partes dele, são reservados.

Reproduções de qualquer tipo (fotocópia, microfilme ou qualquer outro processo) são permitidas somente com a autorização por escrito do editor.

Informações atualizadas no momento da impressão. Sujeito a alterações técnicas visando melhorias.

Sujeito a erros de impressão e enganos.

Certificamos que todos os dispositivos atendem às especificações declaradas em nossa documentação e são entregues calibrados de fábrica.

Recomenda-se a recalibração após um ano.
