MANUALE UTENTE 9037 PeakTech

1. Istruzioni di sicurezza

Questo prodotto soddisfa i requisiti delle seguenti direttive dell'Unione Europea per la conformità CE: 2014/30/UE (Compatibilità elettromagnetica), 2014/35/UE (Bassa tensione), 2011/65/UE (RoHS).

Per la sicurezza operativa dell'apparecchio e per evitare gravi lesioni dovute a scosse elettriche o Per il funzionamento dell'apparecchio è necessario attenersi scrupolosamente alle seguenti istruzioni di sicurezza.

Sono esclusi da qualsiasi rivendicazione i danni derivanti dalla mancata osservanza delle presenti istruzioni.

• Questo dispositivo non deve essere utilizzato in ambienti ad alta energia possono essere utilizzati i circuiti.
• Prima di collegare il dispositivo a una presa di corrente, verificare che la tensione di ingresso del dispositivo corrisponda alla tensione di rete disponibile.
• Collegare l'apparecchio solo a prese dotate di conduttore di protezione con messa a terra.
  • Non superare le tensioni di ingresso massime specificate.
• Non utilizzare mai il dispositivo se non è completamente chiuso.
• Controllare che il dispositivo non presenti danni prima dell'uso. In caso di dubbio, non effettuare alcuna misurazione.
• Evitare urti violenti.
• Si prega di rispettare le avvertenze riportate sul dispositivo.
• Non esporre il dispositivo a temperature estreme, alla luce solare diretta, all'umidità estrema o all'umidità.
• Non utilizzare il dispositivo in prossimità di forti campi magnetici (motori, trasformatori, ecc.).
• Tenere i saldatori caldi lontano dal dispositivo.
• Prima di iniziare la misurazione, il dispositivo deve essere stabilizzato alla temperatura ambiente (importante durante il trasporto da ambienti freddi a caldi e viceversa)

• Le misurazioni di tensioni superiori a 35 V CC o 25 V CA devono essere eseguite solo in conformità con le norme di sicurezza vigenti. Tensioni superiori possono causare scosse elettriche particolarmente pericolose.

• Pulire regolarmente la custodia con un panno umido e un detergente delicato. Non utilizzare prodotti abrasivi aggressivi.

• Prima di pulire il dispositivo, scollegarlo dall'alimentazione.
• Secondo la norma IEC664, il misuratore di potenza deve essere utilizzato solo in aree di categoria di installazione II (CAT II) in cui la tensione transitoria non supera i 300 V.
• Evitare la vicinanza a sostanze esplosive e infiammabili.
• L'apertura dell'apparecchio e gli interventi di manutenzione e riparazione possono essere eseguiti esclusivamente da tecnici qualificati.
• Per evitare danni ai comandi, non posizionare l'apparecchio con la parte anteriore rivolta verso il basso sul banco da lavoro o sulla superficie di lavoro.
• Non utilizzare il dispositivo se le condizioni ambientali non sono conformi alle specifiche (>75%RH, >40°C o <0°C)

Questo dispositivo è destinato esclusivamente a Adatto per applicazioni in interni.

1.3. Smaltimento corretto di questo prodotto

All'interno dell'UE, questo simbolo indica che questo prodotto non deve essere smaltito insieme ai rifiuti domestici. I vecchi dispositivi contengono materiali riciclabili di valore che devono essere riciclati per prevenire danni all'ambiente e alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti. Pertanto, si prega di smaltire i vecchi dispositivi tramite gli appositi sistemi di raccolta o di restituirli al punto vendita in cui sono stati acquistati. Questo punto si occuperà quindi del riciclaggio dei materiali.

1.2. Disposizioni di garanzia

Indipendentemente dalla garanzia legale, il produttore concede una garanzia di 3 anni.

La garanzia ha inizio alla data di vendita del dispositivo all'utente finale.

La garanzia copre solo i difetti derivanti da difetti di materiale o di fabbricazione.

Le riparazioni in garanzia possono essere eseguite solo da un centro di assistenza autorizzato. Per presentare una richiesta di garanzia, è necessario allegare la ricevuta di acquisto originale (inclusa la data di acquisto).

Sono esclusi dalla garanzia:

• Normale usura
• Uso improprio, come sovraccarico del dispositivo, accessori non autorizzati
• Danni causati da influenze esterne, uso della forza o corpi estranei
• Danni causati dal mancato rispetto delle istruzioni per l'uso, ad esempio collegamento a una tensione di rete errata o mancato rispetto delle istruzioni di montaggio
• Dispositivi completamente o parzialmente smontati.

IMPORTANTE!

Non collegare dispositivi con una corrente superiore a 16 ampere. Assicurarsi sempre che la spina del dispositivo sia completamente inserita nella presa del misuratore. Se è necessario pulire il misuratore, scollegarlo dall'alimentazione e asciugarlo con un panno asciutto.

2. Generale

Grazie per aver scelto il nostro contatore dei costi energetici. Questo versatile dispositivo è progettato per aiutarti a monitorare con precisione il consumo energetico dei tuoi dispositivi elettrici e quindi a gestire in modo efficiente i costi energetici. Il dispositivo è progettato per essere semplice da usare ed è ideale per abitazioni, uffici o officine che desiderano controllare meglio i costi e i consumi energetici.

Si prega di leggere attentamente le istruzioni per sfruttare al meglio le funzionalità e le capacità di questo dispositivo. Il contatore dei consumi energetici è uno strumento prezioso che non solo consente di risparmiare denaro, ma contribuisce anche alla salvaguardia dell'ambiente. Grazie alle sue numerose funzioni utili, il contatore offre un'ampia gamma di possibilità.

Le funzioni più importanti in sintesi:

• Misurazione dei costi energetici (€) e del consumo energetico (kWh) per un'analisi dettagliata dei consumi.
• Tensione di rete (V) e frequenza (Hz) per il monitoraggio della qualità dell'energia.
• Fattore di potenza e corrente di carico (A) per analizzare l'efficienza energetica dei tuoi dispositivi.
• Visualizzazione del consumo massimo (Wmax) per determinare il consumo di picco.
• Calcolo integrato del fattore di potenza che consente una misurazione precisa dei moderni consumatori quali alimentatori switching, televisori, sistemi LED, lampade fluorescenti, riscaldatori elettrici e piani cottura.
• Alta risoluzione e risposta rapida, che consentono di misurare anche piccoli consumatori e consumi in stand-by a partire da circa 0,3 W.

NOTA importante:

Per garantire un utilizzo sicuro ed efficace di tutte le funzioni di questo dispositivo ed evitare errori di funzionamento, leggere attentamente questo manuale prima di utilizzarlo per la prima volta. Questo misuratore di costi energetici è uno strumento affidabile per ottimizzare i consumi energetici e controllare i costi. Grazie alla sua tecnologia moderna e al display orientabile e luminoso, è semplice ed efficace da utilizzare, sia in casa, in ufficio o in officina. Inizia oggi stesso a usare l'energia in modo più consapevole e a risparmiare.

Nota:

• Le impostazioni dei costi possono essere effettuate solo quando il dispositivo è acceso.
• Il prodotto è dotato di una funzione di protezione contro lo spegnimento, Questa funzione garantisce il salvataggio dei valori misurati durante le interruzioni di corrente, facilitando il monitoraggio e l'analisi a lungo termine dei consumi energetici. Tutti i dati, come le impostazioni dei costi e il consumo €KW/h, vengono salvati automaticamente dopo lo spegnimento.

3. Caratteristiche prestazionali

• Display girevole con illuminazione
• Misurazione dei costi energetici (€),
• Consumo energetico (kWh),
• Tensione di rete (V)
• Potenza (W)
• Frequenza (Hz)
• Fattore di potenza
  • Corrente del consumatore (A)
• Fattore di potenza Visualizzazione del fattore di potenza a partire da circa 1W
• Indicatore di sovraccarico integrato e blocco di sicurezza per bambini
• Pulsante di reset per ripristinare tutte le funzioni del dispositivo
  • Elevata precisione di base +/- 0,5%
  • Testato GS, Intertek Deutschland GmbH
• Sicurezza: GS, EN61010-1; CAT II 300V

4. Controlli e connessioni

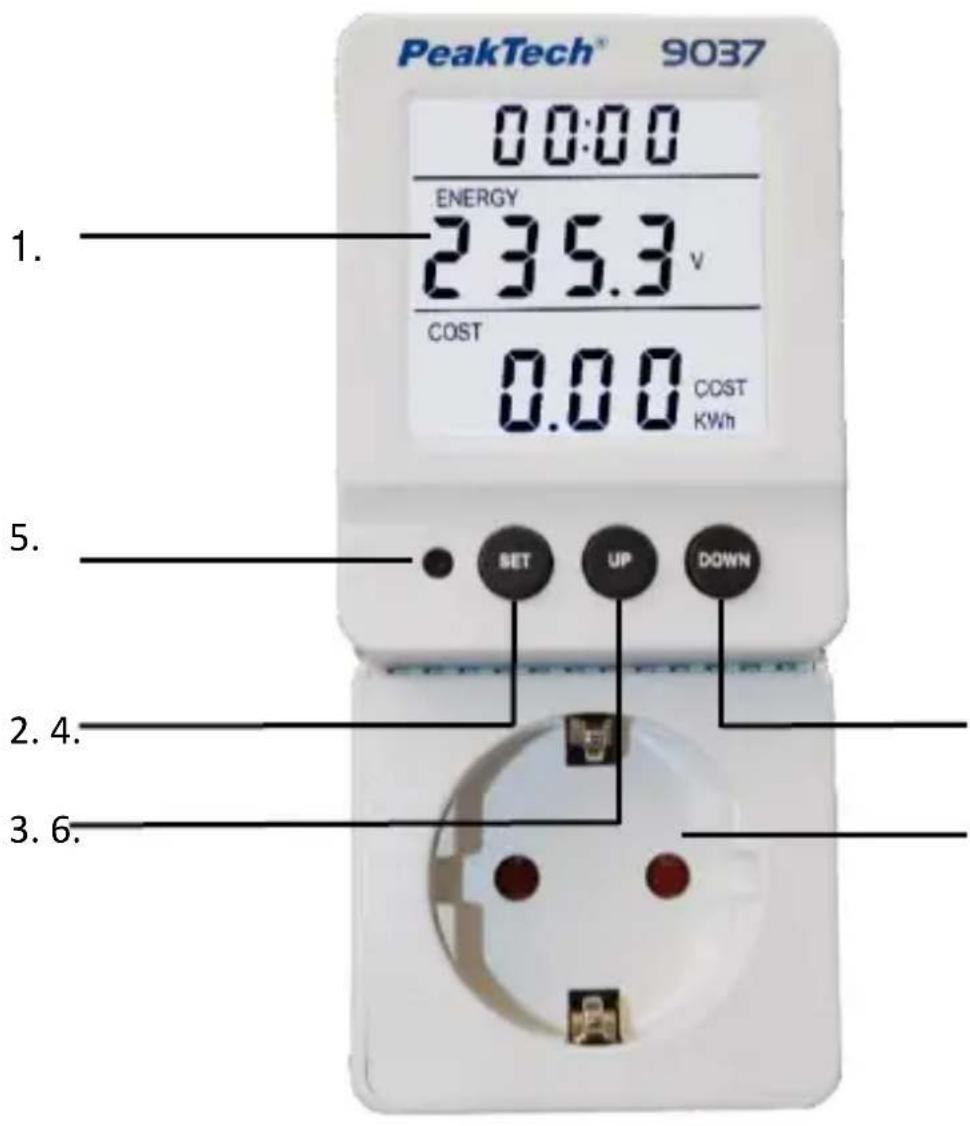

PeakTech® 9037 0:00:00 ENERGY 235.3 V COST 0.00 COST KWh 1. 5. 2.4. 3.6.

1. Display LCD orientabile multi-intervallo con retroilluminazione che si spegne automaticamente dopo 30 secondi.
2. Pulsante di impostazione per commutare la funzione di misura Volt-Watt
3. Pulsante SU per cambiare la visualizzazione della seconda riga
4. Tasto Giù per cambiare la visualizzazione della terza riga
5. Pulsante di ripristino per ripristinare tutte le impostazioni del dispositivo
6. Presa di sicurezza con blocco di sicurezza per bambini

Schermo LCD [1]

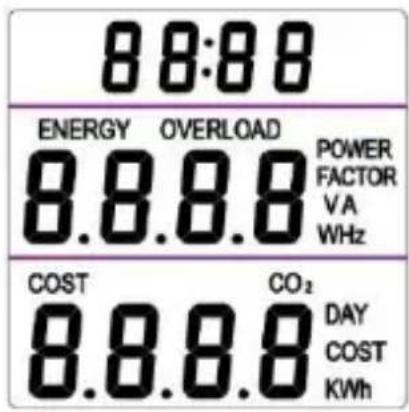

8:8:8 ENERGY OVERLOAD POWER 8.8.8 VA WHz COST CO₂ DAY 8.8.8 COST KWh

La prima riga contiene il tempo totale, cioè la somma dei singoli tempi.

La seconda riga mostra i parametri delle prestazioni, Potenza (W), Tensione (V), Corrente (A), Frequenza (HZ), Fattore di potenza (in Watt)

La terza riga mostra il consumo di elettricità, i costi, le emissioni di CO2, il tempo totale in giorni, il prezzo dell'elettricità in kWh

Funzione chiave

Pulsante di regolazione [2]

00.58 COST kWh

Premere e tenere premuto il pulsante SET per impostare il prezzo dell'elettricità Costo/KWh.

Dopo aver inserito l'impostazione del prezzo unitario, la prima cifra lampeggerà. Premere i pulsanti Su e Giù per regolare il valore, quindi premere brevemente il pulsante SET per selezionare la cifra successiva. Per uscire dall'impostazione, attendere 10 secondi finché il display

non smette di lampeggiare oppure tenere premuto il pulsante SET per 3 secondi. L'impostazione è ora salvata.

Pulsante SU [3]

Premere brevemente il tasto SU per modificare la visualizzazione della seconda riga nel seguente ordine:

Potenza (W)

Tensione (V)

Corrente (A)

Frequenza (Hz) Fattore di potenza

ENERGY 16 19w

ENERGY 206.9V

• Premere brevemente il tasto GIÙ per cambiare la visualizzazione della terza riga.
• Consumo di energia elettrica kWh, costi in €, emissioni di CO2 kg, giorni totali, determinazione del prezzo dell'energia elettrica in kWh

Consumo kWh

Costi €

CO2/(Kg)

Giorni totali

Prezzo unitario/KWh

COST 1.54 kVA

Pulsante di reset [5]

Per eliminare tutti i dati salvati e le impostazioni dei costi, premere il pulsante RESET.

Ora di accensione:

Non appena la potenza impostata è almeno ≥ Quando la potenza raggiunge 0,5 watt, il display inizia a contare il tempo di funzionamento nella prima riga.

00:00 0 DAY

Durante la registrazione dell'ora, sul display lampeggiano due punti ( : ). I primi due numeri indicano le ore che Gli ultimi due numeri indicano i minuti.

Quando il tempo totale raggiunge le 24 ore, un giorno viene aggiunto automaticamente al display e la visualizzazione delle ore riparte da 0.

Spiegazione del fattore di potenza:

Il fattore di potenza su un contatore di energia indica l'efficienza con cui viene utilizzata l'energia elettrica. Mostra il rapporto tra la potenza effettivamente utilizzata (potenza attiva) e la potenza apparente . La potenza apparente è la potenza totale consumata da un sistema elettrico, inclusa la potenza persa attraverso le correnti reattive.

Il fattore di potenza ha valori compresi tra 0 e 1 :

• 1 (o 100 %) : Efficienza perfetta : tutta l'energia assorbita viene convertita in potenza utile. Questo si verifica con carichi puramente resistivi come stufe/bollitori.
• < 1 : Meno efficiente: parte dell'energia viene utilizzata per la potenza reattiva, il che è tipico dei dispositivi con bobine (ad esempio motori elettrici, trasformatori).

Esempio:

Un fattore di potenza pari a 0,8 significa che l'80% dell'energia assorbita viene convertita in potenza utile, mentre il 20% viene perso sotto forma di potenza reattiva.

Un basso fattore di potenza comporta un maggiore consumo di energia, poiché per ottenere la stessa potenza utile è necessario prelevare più energia dalla rete.

Specifiche:

Schermo LCD: 2,16" (circa 5,5 cm)

Alimentazione elettrica: 230 V CA / 50 Hz

Carico massimo: 16 A ...3680 W

Precisione della tensione del display: ± 1%

Precisione attuale del display: 1 mA

Campo di misura della tensione: 200 V ... 276 V CA

Precisione di misura della tensione: ± 0,5 %

Campo di misura della corrente: 0,001 - 16,00 A

Precisione della misurazione attuale: ± 0,5%

Intervallo di prestazioni di misurazione: 0,3 ... 3680 W

Precisione della misurazione della potenza: ± 0,05%

Intervallo di potenza cumulativa: 0,00 ... 9999 kWh

Potenza autoconsumo: <0,3 W

Temperatura di esercizio: 0°C ... 40°C

Peso: 164 g

Spina di collegamento: Tipo F (CEE-7/4-)

Collegamento presa: Tipo F (CEE-7/3-)

Dimensioni (LxAxP): 83mm x 129mm x 60mm

Tutti i diritti, compresi il diritto di traduzione, ristampa e riproduzione del presente manuale o di parti di esso, sono riservati.

La riproduzione, in qualsiasi forma (fotocopie, microfilm o qualsiasi altro procedimento), è consentita solo previa autorizzazione scritta dell'editore.

Informazioni aggiornate al momento della stampa. Soggetto a modifiche tecniche a fini di miglioramento.

Con riserva di errori di stampa e di inesattezze.

Con la presente certifichiamo che tutti i dispositivi soddisfano le specifiche indicate nella nostra documentazione e vengono consegnati calibrati in fabbrica. Si consiglia una ricalibrazione dopo un anno.
