MANUALE UTENTE 3127 A PeakTech

Alimentatore universale a spina

1. istruzioni di sicurezza

Questo prodotto è conforme ai requisiti delle seguenti direttive dell'Unione Europea per la conformità CE: 2014/30/UE (compatibilità elettromagnetica), 2014/35/UE (bassa tensione), 2009/125/CE (direttiva sull'ecodesign), 2011/65/UE (RoHS).

L'unità è conforme alla classe di protezione II.

Per garantire la sicurezza di funzionamento dell'unità e per evitare gravi lesioni dovute a sbalzi di corrente o di tensione o a cortocircuiti, è essenziale osservare le seguenti istruzioni di sicurezza durante il funzionamento dell'unità.

I danni causati dall'inosservanza di queste istruzioni sono esclusi da rivendicazioni di qualsiasi tipo.

* Leggete queste istruzioni per l'uso e mettetele a disposizione degli utenti successivi.
* Questa unità è adatta solo per uso interno.
* Questa unità è adatta solo per l'uso con componenti IT e attrezzature da ufficio.
* Controllare l'unità per danni meccanici, isolamento danneggiato o parti rotte sull'involucro prima dell'uso.
* Tenere sempre le apparecchiature sotto tensione lontano dall'umidità e non azionarle con le mani bagnate.
* È essenziale osservare le avvertenze sull'unità.
* L'apertura dell'unità e i lavori di manutenzione e riparazione possono essere eseguiti solo da tecnici qualificati.
* Non fare modifiche tecniche all'unità.

Pulizia dell'apparecchio:

Pulire l'apparecchio solo con un panno umido e senza pelucchi. Usare solo il detersivo disponibile in commercio.

Quando si pulisce, assicurarsi assolutamente che nessun liquido entri all'interno dell'unità. Questo potrebbe portare a un corto circuito e alla distruzione dell'unità.

2. introduzione

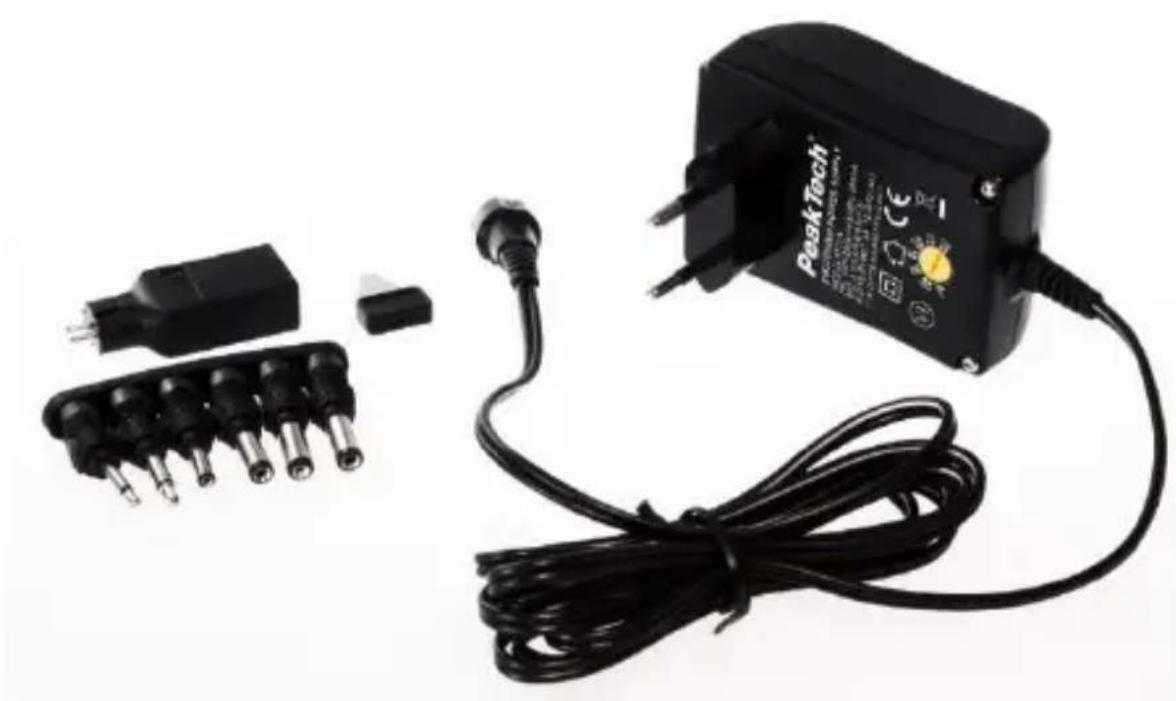

Il PeakTech 3127 è un alimentatore switching universale compatto con una tensione di uscita DC regolabile di 3V, 4.5V, 5V, 6V, 7.5V, 9V o 12 V con una potenza di uscita massima di 1500 mA. Questo pratico alimentatore è dotato di vari jack e spine cave, nonché di una presa USB per l'uso con vari piccoli dispositivi da ufficio, telefoni cellulari o apparecchiature audio e video. Il dispositivo è conforme all'attuale direttiva Ecodesign dell'Unione Europea, che assicura un'alta efficienza energetica e un basso consumo in stand-by. La sicurezza del dispositivo è garantita dagli standard di sicurezza applicati della Direttiva Bassa Tensione, per cui questo dispositivo è a prova di cortocircuito e ha anche una protezione automatica contro il sovraccarico.

1. Tensione: Impostare la tensione di uscita desiderata con il selettore di tensione giallo sul retro dell'unità. Una chiave adatta a questo scopo si trova negli accessori.

2. Corrente: Prima dell'uso, controllate se i 1500 mA del P 3127 A sono sufficienti per il vostro consumatore. Usare la targhetta o le istruzioni del consumatore per questo scopo.

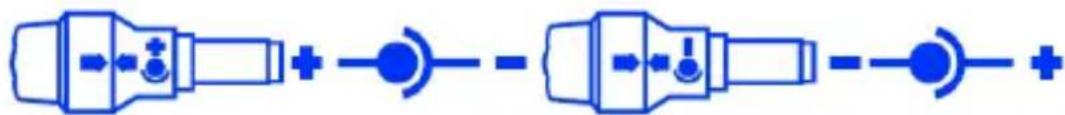

3. Polarità: Controllare la polarità del vostro consumatore (+ o -) Le informazioni sulla polarità del consumatore si trovano probabilmente nelle istruzioni o sulla targhetta del consumatore. Nota: La polarità positiva (sinistra) è di solito l'impostazione predefinita desiderata.

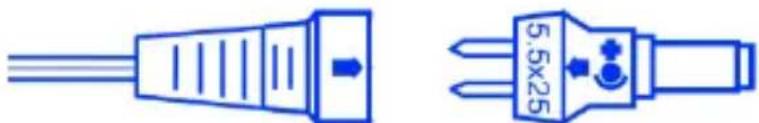

1. Connettore di uscita: Selezionare il connettore jack o cavo richiesto e collegarlo all'uscita di alimentazione del P 3127 A. C'è una freccia sulla presa di collegamento del cavo di collegamento. Collegarlo alla freccia corrispondente per la polarità positiva o negativa della spina:

1. Ingresso di rete: Collegare ora l'alimentatore a spina a una presa di corrente con una tensione di rete da 100 a 240 V AC.

2. ATTENZIONE: Se il consumo non funziona correttamente, rimuovere nuovamente l'alimentatore a spina e controllare la tensione di uscita e la polarità impostate.

3. Rimuovere l'unità dopo l'uso.

NOTA:

Quando si utilizza un consumatore sull'adattatore USB (FUSB1), il selettore di tensione dovrebbe essere impostato sulla tipica tensione di

alimentazione USB di 5 V. L'adattatore USB può essere inserito solo con la polarità corretta a causa di una tacca.

4. adattatore

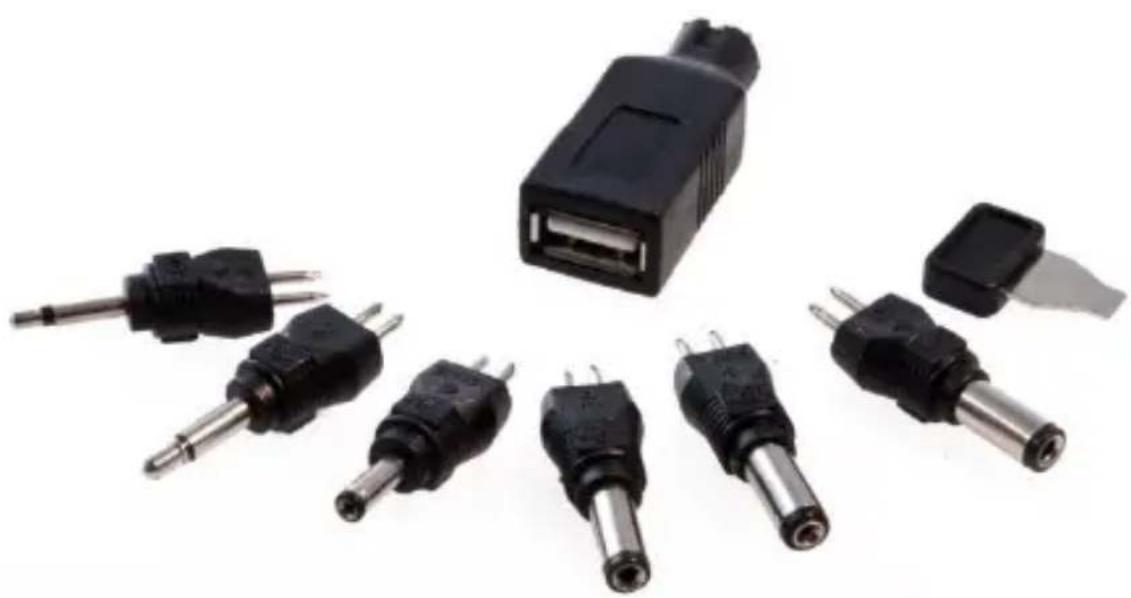

Questa unità è dotata di una spina USB, due spine jack e quattro spine cave:

• Spina cava 5,5 × 2,5 ~mm
• Spina cava 5,5 x 1,5 mm
• Spina cava da 5,0 x 2,1 mm
• Spina cava 3,5 x 1,35 mm
• Spina jack da 3,5 mm
• spina jack da 2,5 mm
• Presa USB A

Tensione d'ingresso	100 ... 240 V AC
Frequenza	50 / 60 Hz
Consumo energetico inattivo	< 0.1 W
Consumo di energia a pieno carico	circa 0,4 A

Uscita DCV

Tensione di uscita	3.0V / 4.5V /5.0V / 6.0V/ 7.5V/ 9.0V /12.0V
Corrente di uscita	1500 mA

Potenza

Potenza di uscita totale	3.0V (4.5W) / 4.5V (6.75W) / 5.0V (7.5W) / 6.0V (9W) / 7.5V (11.25W) / 9.0V (13.5W) / 12.0V (18W) MAX
Efficienza media	>72.8% (per 3.0V); >75.9% (per 4.5V); >76.6% (per 5.0V); >81.3% (per 6.0V); >82,6% (per 7,5V); >83,5% (per 9,0V); >85,0% (per 12,0V)
Efficienza a basso carico (10%)	>62,8% (per 3,0V); >65,9% (per 4,5V); >66,6% (per 5,0V); >71,3% (per 6,0V); >72,6% (per 7,5V); >73,5% (per 9,0V); >75,0% (per 12,0V)

Generale

Classe di efficienza energetica	Livello VI
Classe di protezione	Classe II
Requisiti operativi	0 ... 25°C / 20 ... 85% R.H.
Condizioni di conservazione	-20 ... 60°C / 10 ... 90% R.H.
Tempo medio tra i guasti (MTBF)	>30.000 ore
Tipo di spina	Euro 2 poli, C/F
Lunghezza della linea	circa 180cm
Dimensioni	82 mm x 51,6 mm x 35,9 mm
Peso	130 g

Tutti i diritti riservati, compresi quelli di traduzione, ristampa e riproduzione di questo manuale o parti di esso.

Riproduzioni di qualsiasi tipo (fotocopia, microfilm o qualsiasi altro metodo) sono permesse solo con il permesso scritto dell'editore.

Ultima versione al momento della stampa. Ci riserviamo il diritto di apportare modifiche tecniche all'unità nell'interesse del progresso.
