3127 A - Chargeur de batterie PeakTech - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chargeur de batterie PeakTech 3127 A
Tension d'entrée	230 V AC
Tension de sortie	12 V DC
Courant de sortie	3 A
Type de batterie compatible	Plomb-acide, AGM, Gel
Utilisation	Idéal pour charger des batteries de véhicules, motos et autres applications similaires.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connexions. En cas de défaillance, consulter un professionnel.
Sécurité	Équipé de protections contre les courts-circuits, les surcharges et les inversions de polarité.
Informations générales	Compact et léger, facile à transporter. Garantie constructeur incluse.

FOIRE AUX QUESTIONS - 3127 A PeakTech

Comment puis-je savoir si le PeakTech 3127 A fonctionne correctement ?

Vérifiez que les voyants LED s'allument lorsque vous branchez le chargeur à une prise et connectez-le à la batterie. Un voyant vert indique que la batterie est chargée, tandis qu'un voyant rouge indique que la charge est en cours.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché à une prise fonctionnelle. Vérifiez également le câble d'alimentation pour toute usure ou dommage.

Puis-je utiliser le PeakTech 3127 A avec toutes les types de batteries ?

Le PeakTech 3127 A est conçu pour les batteries au plomb, mais il peut également être compatible avec d'autres types de batteries. Consultez le manuel d'utilisation pour plus de détails sur la compatibilité.

Pourquoi le chargeur s'arrête-t-il de charger ma batterie ?

Le chargeur peut s'arrêter de charger si la batterie est complètement chargée, si la température de la batterie est trop élevée ou si elle est défectueuse. Vérifiez ces conditions.

Le chargeur fait des bruits inhabituels, que dois-je faire ?

Si vous entendez des bruits inhabituels, débranchez immédiatement le chargeur et vérifiez s'il y a des signes de dommages. Contactez le service client si nécessaire.

Comment entretenir mon PeakTech 3127 A ?

Pour entretenir votre chargeur, gardez-le dans un endroit sec et propre. Évitez les chocs physiques et vérifiez régulièrement les câbles pour détecter tout dommage.

Quelle est la garantie du PeakTech 3127 A ?

Le PeakTech 3127 A est généralement couvert par une garantie de 2 ans. Consultez le manuel d'utilisation pour les détails spécifiques de la garantie et les conditions.

MODE D'EMPLOI 3127 A PeakTech

1. instructions de sécurité

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2009/125/EC (Directive sur l'écoconception), 2011/65/EU (RoHS). L'appareil est conforme à la classe de protection II. Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, il est indispensable de respecter les consignes de sécurité suivantes lors de l'utilisation de l'appareil. Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit. Lisez ce mode d'emploi et mettez-le également à la disposition des utilisateurs suivants. Cet appareil est adapté à une utilisation en intérieur uniquement. Cet appareil ne peut être utilisé qu'avec des composants informatiques et des équipements de bureau. Avant toute utilisation, vérifiez que l'appareil ne présente pas de dommages mécaniques, d'isolation endommagée ou de pièces cassées sur le boîtier. Gardez toujours l'équipement sous tension à l'abri de l'humidité et ne le faites pas fonctionner avec des mains mouillées. Il est essentiel de respecter les avertissements figurant sur l'appareil. L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens de service qualifiés. N'apportez aucune modification technique à l'appareil.

Nettoyage de l'appareil : Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.9

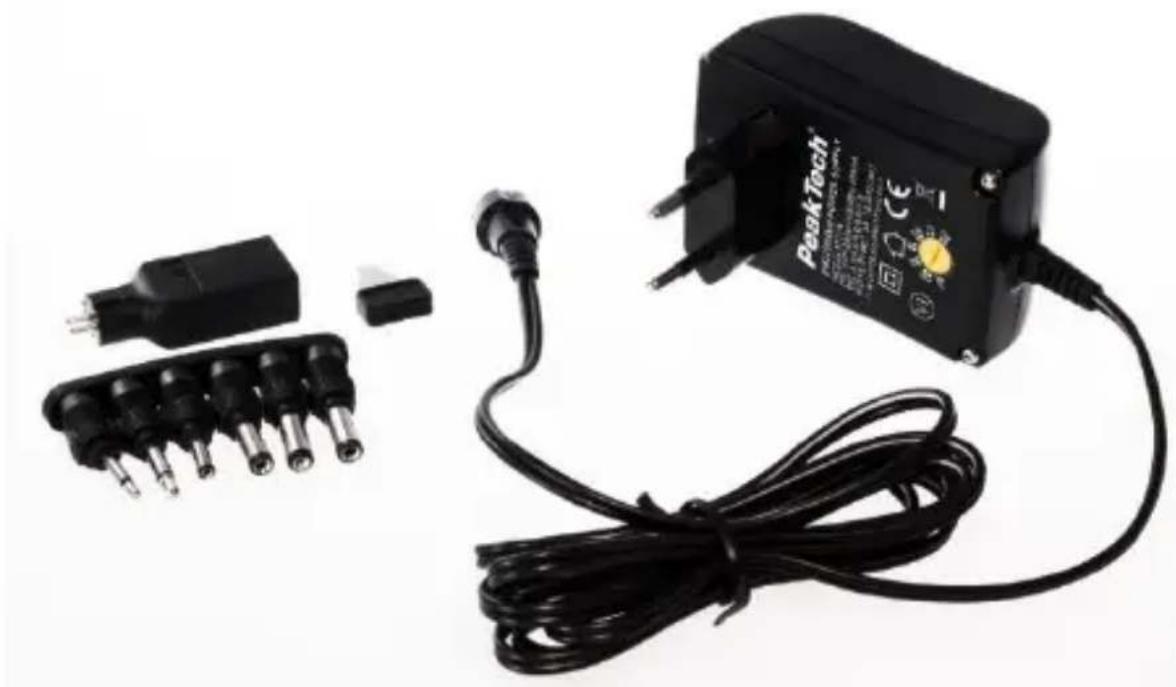

Le PeakTech 3127 est une alimentation à découpage universelle compacte avec une tension de sortie CC réglable de 3V, 4.5V, 5V, 6V, 7.5V, 9V ou 12 V à une puissance de sortie de 1500 mA maximum. Ce bloc d'alimentation pratique est équipé de diverses prises jack et creuses ainsi que d'une prise USB pour une utilisation avec divers petits appareils de bureau, téléphones mobiles ou équipements audio et vidéo. L'appareil est conforme à la directive actuelle sur l'écoconception de l'Union européenne, ce qui garantit une efficacité énergétique élevée et une faible consommation en mode veille. La sécurité de l'appareil est assurée par les normes de sécurité appliquées de la directive basse tension. Cet appareil est protégé contre les courts-circuits et dispose également d'une protection automatique contre les surcharges.10

8. Tension : Réglez la tension de sortie souhaitée à l'aide du sélecteur

de tension jaune situé à l'arrière de l'appareil. Une clé appropriée à cet effet se trouve dans les accessoires.

9. Courant : Avant toute utilisation, vérifiez si les 1500 mA du P 3127

A sont suffisants pour votre consommateur. Utilisez à cet effet la plaque signalétique ou les instructions du consommateur.

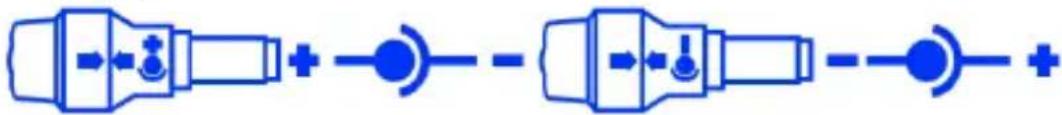

10. Polarité : Vérifiez la polarité de votre consommateur (+ ou -) Les

informations concernant la polarité du consommateur se trouvent probablement dans les instructions ou sur la plaque signalétique du consommateur. Remarque : la polarité positive (gauche) est généralement le réglage par défaut souhaité.

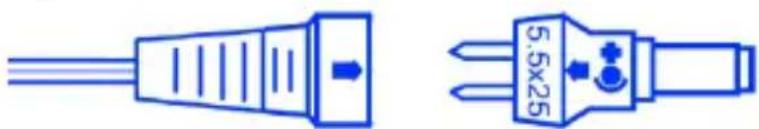

11. Connecteur de sortie : sélectionnez le jack ou le connecteur creux

requis et connectez-le à la sortie d'alimentation du P 3127 A. Une flèche se trouve sur la prise de connexion du câble de connexion. Reliez-la à la flèche correspondante pour la polarité positive ou négative de la fiche :

12. Entrée secteur : raccordez maintenant le bloc d'alimentation

enfichable à une prise secteur dont la tension est comprise entre 100 et 240 V CA.

13. ATTENTION : Si la consommation ne fonctionne pas correctement,

retirez à nouveau l'alimentation enfichable et vérifiez la tension de sortie et la polarité définies.

14. Retirez l'unité après utilisation.11

NOTE : Lorsqu'un consommateur fonctionne sur l'adaptateur USB (FUSB1), le sélecteur de tension doit être réglé sur la tension d'alimentation typique de l'USB, soit 5 V. L'adaptateur USB ne peut être branché qu'avec une polarité correcte en raison d'une encoche.

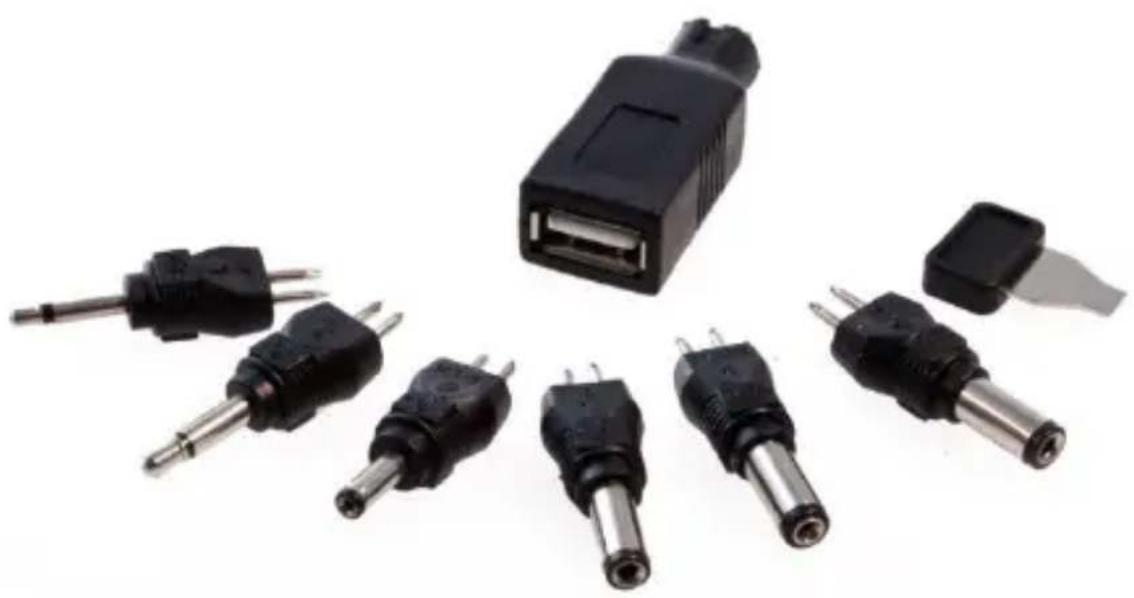

Cet appareil est livré avec une fiche USB, deux fiches jack et quatre fiches creuses : Bouchon creux de 5,5 x 2,5 mm Bouchon creux de 5,5 x 1,5 mm Bouchon creux de 5,0 x 2,1 mm Bouchon creux 3,5 x 1,35 mm Prise jack 3,5 mm Prise jack 2,5 mm Prise USB A12

5. données techniques

Entrée ACV Tension d'entrée 100 ... 240 V AC Fréquence 50 / 60 Hz Consommation électrique en mode veille < 0.1 W Consommation électrique à pleine charge environ 0,4 A

Efficacité moyenne > 72,8% (pour 3,0V) ; > 75,9% (pour 4,5V) ; > 76,6% (pour 5,0V) ; > 81,3% (pour 6,0V) ; > 82,6% (pour 7,5V) ; > 83,5% (pour 9,0V) ; > 85,0 % (pour 12,0 V) Rendement à faible charge (10%) > 62,8% (pour 3,0V) ; > 65,9% (pour 4,5V) ; > 66,6% (pour 5,0V) ; > 71,3% (pour 6,0V) ; > 72,6% (pour 7,5V) ; > 73,5% (pour 9,0V) ; > 75,0 % (pour 12,0 V)

• Général Classe d'efficacité énergétique Niveau VI Classe de protection Classe II Exigences de fonctionnement 0 p. 25
• °C / 20 p. 85
• % H.R. Conditions de stockage -20 p. 60
• °C / 10 % H.R. Temps moyen entre les défaillances (MTBF) > 30 000 heures Type de fiche Euro 2 pôles, C/F Longueur de la ligne environ 180 cm Dimensions 82 mm x 51,6 mm x 35,9 mm Poids 130 g13 p. 90

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci. Les reproductions de toute nature (photocopie, microfilm ou toute autre méthode) ne sont autorisées qu'avec l'autorisation écrite de l'éditeur. Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.
