| Type de produit | Microphone sans fil pour instrument |
| Marque | AKG |
| Modèle | Perception Wireless 45 Instrumental Set |
| Récepteur SR 45 - dimensions | 200 x 190 x 44 mm |
| Récepteur SR 45 - poids | 360 g |
| Émetteur de poche PT 45 - dimensions | 60 x 74 x 30 mm |
| Émetteur de poche PT 45 - poids | 60 g (sans pile) |
| Alimentation récepteur | Bloc secteur 12 V DC fourni |
| Alimentation émetteur | 1 pile AA 1,5 V, autonomie 10 heures |
| Bande de fréquences | UHF 500-865 MHz, 8 canaux commutables |
| Modulation | FM |
| Bande passante audio | 40-20 000 Hz |
| Rapport signal/bruit | 105 dB(A) typ. |
| Distorsion harmonique | 0,8% typ. à 1 kHz |
| Sorties audio récepteur | XLR symétrique et jack 6,3 mm asymétrique, niveau micro/ligne réglable |
| Squelch | Réglable de -100 à -70 dBm |
| Fonctions principales | Indicateur RF, indicateur de clip, gain réglable (HI/LOW sur HT45, progressif sur PT45), mise en sourdine |
| Accessoires inclus | Émetteur PT45, récepteur SR45, câble guitare MKG L, pile AA, bloc secteur, carte de garantie, tableau des fréquences |
| Entretien | Nettoyage avec chiffon légèrement humide ; bonnette anti-vent lavable à l'eau savonneuse |
| Sécurité | Ne pas ouvrir, ne pas exposer aux liquides, utiliser uniquement le bloc fourni |
| Garantie | Consulter la carte de garantie fournie |
| Pays de fabrication | Non spécifié dans la notice |
FOIRE AUX QUESTIONS - Perception Wireless 45 Instrumental Set AKG
Questions des utilisateurs sur Perception Wireless 45 Instrumental Set AKG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone sans fil au format PDF gratuitement ! Retrouvez votre notice Perception Wireless 45 Instrumental Set - AKG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Perception Wireless 45 Instrumental Set de la marque AKG.
MODE D'EMPLOI Perception Wireless 45 Instrumental Set AKG
Veuillez dire cette notice avant d'utiliser le système!
ISTRUZIONI PER L'USO. 50
1 Sécurité et environnement 35
Sécurité 35
Environnement. 35
2 Description. 36
Introduction 36
Furniture 36
Accessoires optionnels 36
Récepteur SR 45 37
Panneau avant 37
Façadearrière 38
Émetteur portatif HT 45 39
Eléments de commande 39
Émetteur de poche PT 45 40
Éléments de commande 40
Microphones, cable de guitare 41
3Mise en service. 42
Positionnement du récepteur 42
Connexion du recepteur a une entree symetrique 42
Connexion du recepteur a une entree asymetrique 42
Raccordement du recepteur au secteur 42
Installer et tester les piles dans l'émetteur portatif/de poche 42
Réglage de la fréquence 43
Mise en service de I'émetteur portatif 43
Mise en service de I'emetteur de poche 43
Raccorder le microphone 44
Raccordement d'un instrument de musique 44
Avant le soundcheck 44
4 Technique du microphone 45
Émetteur portatif HT 45 45
Écart du micro et effet de proximité 45
Angle d'incidence 45
Réaction acoustique 45
Chanteurs d'accompagnement 45
Émetteur de poche PT 45 46
Micro-cravate CK 55 L. 46
Microphone de casque C 544 L 46
Installation du microphone. 46
Bonnette anti-vent 46
Bague collectrice 46
5 Nettoyage. 47
Surfaces 47
Bonnette anti-vent interieure de I'emetreur portatif 47
6 Elimination des erreurs 48
7 Caracteristiques techniques 49
1 Sécurité et environnement
Sécurité
- Ne pas renverser de liquide sur l'appareil.
L'appareil ne doit être utilisé que dans des locaux secs. - Cet apparéil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boitieraucun élément pouvant être entretenu, réparé ou remplace par un profane.
- Avant demettre l'appareil en service,verifiez si la tension de service indiquee sur le bloc d'alimentation livre corresponda la tension secteur sur le lieu d'utilisation.
N'utilisiez l'appareil qu'avac le bloc d'alimentation livre et avec une tension de sortie de 12 V DC. Toute autre nature de courant ou de tension risque de provoquer de sérieux dégats sur l'appareil! - Interrompez immédiatement le fonctionnement de l'appareil si un objet qualconque ou du liquide avait pénétrer à l'intérieur de l'appareil. Dans une telle situation, débranchez le bloc d'alimentation de la prise et faites procédé à une inspection de l'appareil par notre service après-vente.
- Débranche l'adaptateur secteur de la prise en cas d'inutilisation prolongée de l'appareil. Notez que, lorsque le bloc d'alimentation est branché sur la prise secteur, l'appareil n'est pas entierement coupé du secteur lorsque vous le mettez hors tension.
- Ne placez pas l'appareil à proximate d'une source de chaleur (p. ex. radiateurs, tuyaux de chauffage, amplificateurs, etc.), ni à un endroit où il risque d'être exposé au rayonnement solaire direct, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
- Pour éviter les parasites et les interférences, installez tous les cables, en particulier ceux des entrées micro, séparation des cables de puissance et des cables d'alimentation secteur. En cas de pose dans des canaux ou conduites pour cables, les cables de transmission devront toujours être posés dans une conduite séparée.
- Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. Débranchez impératifement le bloc d'alimentation aparavant de la prise secteur. N'utilise jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool ou un solvant susceptible d'endommager la lique et les éléments en plastique.
- N'utilise l'appareil que dans le cadre des applications décrites dans la presente notice d'utilisation. AKG décline toute responsabilité concernant les dégats résultat d'une manipulation inappropriée ou d'une utilisation non conforme.
Environnement
L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour economiser le courant, pensez donc à débrancher l'adaptateur secteur lorsque l'appareil restera un certain temps sans être utilisé.
L'emballage est recyclable. Deposez celui-ci dans un recipient de collecte prévu à cet effet.
- Si vous mettez l'appareil aux vieilles matières, séparez le boitier, le systèmelectronique et les cables, puis procédez à l'élimination des composants conformément à la législation en vigueur.
2 Description
Introduction
Nos you remercions d'avoir choisi un produit d'AKG et you invitons à dire attentivement le present mode d'emploi avant de mettre votre micro en service. Conservez
soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous vous souhaitons beaucoup de succès.
Furniture
Le Perception wireless est disponible en 4 sets avec récepteur SR 45 :
Vocal Set
1 Emetteur portatif HT 45
1 Adaptateur de support
1 Pile type AA
1 Récepteur SR 45
1 Bloc d'alimentation secteur SMPS
1 Carte de garantie
1 Tableau des fréquences
1 Feuillet annexe (« Manual Supplement »)
Presenter Set
1 Emetteur de poche PT 45
1 Pile type AA
1 Micro-cravate CK 55 L avec clip de fixation
1 Bonnette anti-vent W 444
1 Récepteur SR 45
1 Bloc d'alimentation secteur SMPS
1 Carte de garantie
1 Tableau des fréquences
1 Feuillet annexe (« Manual Supplement »)
Instrumental Set
1 Emetteur de poche PT 45
1 Pile type AA
1 Cable MKG L
1 Receptor SR 45
1 Bloc d'alimentation secteur SMPS
1 Carte de garantie
1 Tableau des fréquences
1 Feuillet annexe (« Manual Supplement »)
Sports Set:
1 Emetteur de poche PT 45
1 Pile type AA
1 Microphone de casque C 544 L
4 Bagues collectrices
1 Bonnette anti-vent W 444
1 Receptor SR 45
1 Bloc d'alimentation secteur SMPS
1 Carte de garantie
1 Tableau des fréquences
1 Feuillet annexe (« Manual Supplement »)
Vérifiez que l'emballage contient bien tous les composants nécessaires à votre système. En cas de composant manquant, contactez votre revendeur AKG.
Accessoires optionnels
Voutrouvrez la listedes accessoires optionnels dans le catalogue/depliant AKG actuel ou sur www.akg.com. Notre fournisseur se tient a votre disposition pour vous conseiller.
Récepteur SR 45
Le SR 45 est un récepteur stationnaire pour tous les émetteurs du système Perception wireless.
Le SR 45 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme de fréquences porteuses UHF de 500 MHz à 865 MHz. Il peut être commute au maximum sur 8 fréquences porteuses différentes.
Panneau avant

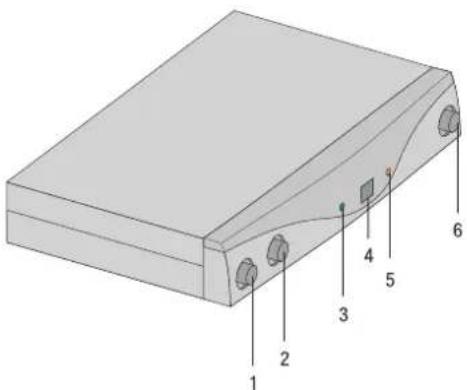

Figure 1: Éléments de commande du panneau avant du récepteur SR 45
1 ON/OFF: Touche Marche/Arrét.
2 VOLUME: Ce bouton rotatif escamtable permet de réduire en continu le volume de la sortie audio.
3 RF OK: Cette DEL est allumée lors de la réception d'un signal. Si aucun signal n'est reçu ou bien si le Squelch automatique est activé, la DEL RF OK s'eteint et la sortie audio est désactivée.
4 Display: Affiche le canal récepteur régle.
5 CLIP: Cette DEL est allumée lorsque le niveau audio est trop élevé.
6 CHANNEL: Cette touche permet de regler le récepteur sur l'une de 8 féquences porteuses différentes dans la gamme de féquences porteuses du récepteur.

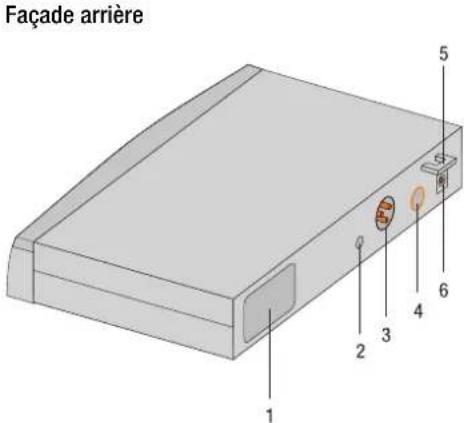

Figure 2: Éléments de commande du panneau arrêté du récepteur SR 45
1 Étiquette féquence porteuse: Une étiquette apposée sur la face arrêté du récepteur indique la désignation de la gamme de féquences porteuses et jusqu'à 8 féquences porteuses du récepteur.
2 SQUELCH: Le silencieux (« squelch ») coupe le récepteur lorsque le signal d'entrée est trop faible supprimant les bruits parasites ou le bruit propre du récepteur lorsque l'émetteur est hors service. Réglez le bouton de réglage SQUELCH sur le minimum avant de connecter le récepteur pour la première fois.
3 AUDIO OUT/BALANCED: Sortie audio symétrique sur prise XLR 3 broches. Vous pouvez relier cette sortie, par exemple, avec une entree microphone d'une table de mixage.
4 AUDIO OUT/UNBALANCED : Sortie audio asymétrique sur prise jack mono de 6,3 mm. Par exemple, vous pouvez brancher ici un amplificateur de guitare.
5 Dispositif anti-traction pour le cable d'alimentation du bloc d'alimentation livre.
6 DC IN: Prise d'alimentation pour le raccordement du bloc d'alimentation livre.
Émetteur portatif HT 45
L'émetteur portatif HT 45 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme de fréquences porteuses UHF de 500 MHz à 865 MHz. Il peut être commué au maximum sur 8 fréquences porteuses différentes. L'émetteur est équipé d'une antenné intégrée dans son boitier.
La capsule dans l'émetteur est dotée d'une caractéristique cardioïde. Elle se désigne par une faible sensibilité aux pops, aux bruits de souffle et de manipulation, une bonne protection contre les effets Larsen et une reproduction sonore brillante. Elle est en outre équipée d'un filtré anti-vent et anti-pops incorpore.
Éléments de commande
1 Display: Affiche le canal émetteur régèle.
2 CHANNEL: Cette touche permet de regler l'émetteur sur l'une de 8 féquences porteuses différentes dans la gamme de féquences porteuses de l'émetteur.
3 GAIN: Cet interrupteur coulissant vous permet de régler la sensibilité d'entrée audio de l'émetteur sur deux niveaux: « HI » = force sensibilité d'entrée, « LOW » = faible sensibilité d'entrée.
4 DEL de contrôle: Cette DEL indique l'etat opérationnel de I'emmetteur.
DEL allumée en vert: La pile est en état de fonctionnement.

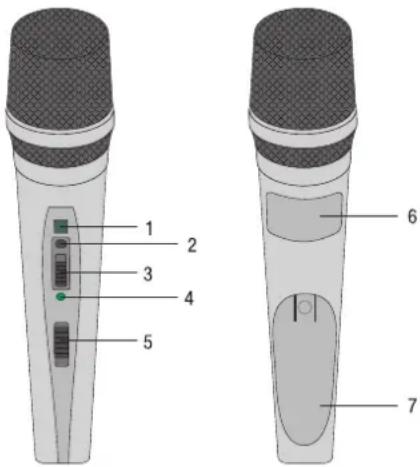

Figure 3: Éléments de commande de l'émetteur HT 45
DEL allumée en rouge : À partir de l'instant où la DEL passe au rouge, la capacité de la pile est encore suffisante pour une durée maximale d'une heures. Nous recommendons de replacer rapidement la pile usagée par une neue.
5 Interrupteur marche / arrêt : Cet interrupteur de réglage a trois positions :
ON: L'alimentation pour l'émetteur est branchée.
MUTE: Le signal audio provenant de la tete de microphone est désactifé mais l'alimentation et la fréquence porteuse HF sont maintainues.
OFF:L'alimentation pour I'émetteur est débranchée.
REMARQUE
Si vous utilisez un accu rechargeable, la DEL passage au rouge env. 15 minutes avant que l'accu ne soit complètement epuisé!
6 Étiquette féquence porteuse: Une étiquette appossaé sur le compartment de la pile indique la désignation de la gamme de féquences porteuses et jusqu'à 8 féquences porteuses de l'émetteur.
7 Couvercle du compartment de la pile : Voir Installer et tester/des pires/dans/d'inteteur portatif/de poche (Page 42)
Émetteur de poche PT 45
Voupez raccorder a l'émetteur de poche PT 45 aussi bien des microphones dynamiques que des microphones electrostatiques qui fonctionnent avec une tension d'alimentation de 4 Volt. Vous pouze bien sur également raccorder une guitare électrique, uneasse electrolyque ou un clavier portable.
Le PT 45 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme de fréquences porteuses UHF de 500 MHz à 865 MHz. Il peut être commuted au maximum sur 8 fréquences porteuses différentes.
Éléments de commande
1 Interrupteur marche / arrêt : Cet interrupteur coulissant a trois positions :
ON: L'alimentation pour l'émetteur est branchée.
MUTE: Le signal audio provenant du microphone ou de l'instrument est désacté mais l'alimentation et la fréquence porteuse HF sont maintaines.
OFF:L'alimentation pour I'emetteur est debranchee.
2 Prise d'entrée audio: Mini-prise XLR à 3 broches, avec contacts pour niveaux micro et ligne. La configuration de la prise des micros AKG recommends ou du cable de guitare MKG L assure automatiquement le raccordement aux bornes voulues.
3 Antenne : Antenne flexible montée à demeure.
4 Display: Affiche le canal émetteur régle.
5 DEL de contrôle: Cette DEL indique l'etat opérationnel de l'émetteur.
DEL allumée en vert: La pile est en état de fonctionnement.
Figure 4: Éléments de mande de l'émetteur PT 45
DEL allumée en rouge : À partir de l'instant où la DEL passe au rouge, la capacité de la pile est encore suffisante pour une durée maximale d'une heures. Nous recommendons de replacer rapidement la pile usagée par une neue.
REMARQUE
Si vous utilisez un accu rechargeable, la DEL passage au rouge env. 15 minutes avant que l'accu ne soit complètement épuié!
6 Couvercle du compartment de la pile avec tournevis intégré.
7 Fenêtre de contrôle: La fenêtre de contrôle permet de vérifier à tout moment que la pile ou l'accu se trouve bien dans le compartment.
8 Agrafe de ceinture: Pour fixer l'émetteur de poche à la ceinture.
9 Étiquette féquence porteuse: Une étiquette apposée sur la face arrière de l'émetteur indique la désignation de la gamme de féquences porteuses et jusqu'à 8 féquences porteuses de l'émetteur.
10 CHANNEL: Cette touche permet de régler l'émetteur sur l'une de 8 féquences porteuses différentes dans la gamme de féquences porteuses de l'émetteur.
11 GAIN: Ce bouton de réglage permet d'adapter la sensibilité de l'entrée audio au niveau du microphone ou de l'instrument raccordé.
Microphones, cable de guitare
Les microphones AKG suivants peuvent être raccordés sans problème à la prise d'entrée audio du PT 45 :
CK55L,C417L,C520L,C555L,C544L,C577
C516ML,C518ML,C519ML,C411
- Le cable de guitare MKG L de AKG permet de raccorder une guitare électrique, une basse électrique ou un clavier portable.
Le cable de guitare MKG L fait partie du Instrumental Set. Il est également disponible en accession en option.
3 Mise en service
REMARQUE
- Avant demettrevoire Perceptionwirelessen service,vérifie que l'émetteur et le récepteur sont bien sur la même fréquence.Si l'émetteur et le récepteur sont régles sur des fréquences différentes,aucun contact radio n'est possible！
- N'utilise jamais les prises de sorties (BALANCED et UNBALANCED) simultanément! Risques de perte de niveau et de souffle accru.
Positionnement du récepteur
- Placez l'émetteur seul, sans rien autour.
- Les réflexions du signal de l'émetteur sur les surfaces métalliques, les murs, le plafond, etc. de même que l'écran du corps humain risquent d'affaibrir voire supprimer le signal direct de l'émetteur.
Respectez les points suivants: pour l'installation du récepteur :
1) Placez toujours le récepteur à proximé du lieu d'action (scène) en respectant toute fois une distance minimale entre l'émetteur et le récepteur de 3 à 5 m maximum.
2) Le contact visuel entre les points d'installation de l'émetteur et du récepteur est une condition indispensable pour avoir une réception optime.
3) Placez le récepteur à plus de 1,5 m des objets métalliques volumieux, des murs, des décors, du plafond, etc.
Connexion du récepteur à une entree symétrique
1) À l'aide d'un cable XLR, reliez la prise BALANCED du panneau arrêté du récepteur à l'entrée microphone symétrique souhaïée (prise XLR) sur la table de mixage ou sur l'amplificateur.
2) Tournez à fond vers la gauche (niveau microphone) le bouton de réglage de VOLUME du récepteur.
Connexion du récepteur à une entree asymétrique
1) Raccordez à l'aide d'un cable à prise jack 6,3 mm la prise UNBALANCED du panneau arrêté du récepteur à une entree LINE asymétrique (prise jack 6,3 mm) sur la table de mixage ou sur l'amplificateur.
2) Tournez à fond vers la droite (niveau ligne) le bouton de réglage de VOLUME du récepteur.
REMARQUE
Afin d'éviter les parasites génants, n'utilise pas de cables audio d'une longueur supérieure à 3 m!
Raccordement du récepteur au secteur
1) Vérifiez que la tension indiquée sur le bloc d'alimentation fourni correspond bien à la tension du réseau sur le lieu d'utilisation. Une tension autre que celle indiquée sur le bloc d'alimentation peut cause des dommages irreversibles à l'appareil.
2) Branchez le cable d'alimentation du bloc d'alimentation fourni à la prise DC IN du récepteur.
3) Branchez le bloc d'alimentation secteur sur une prise secteur.
4) Mettez le récepteur sous tension en appuyant sur la touche ON/OFF.
Installer et tester les piles dans l'émetteur portatif/de poche
1) Poussez vers le bas le fermoir à déclic du couvercle du compartment de la pile.
2) Faites glisser le couvercle du compartment de la pile dans le sens de la flèche pour le sortir de l'émetteur.
3) Introduisez la pile fournie dans le compartment en respectant la polarité. Si la pile est introduite à l'envers, l'émetteur ne sera pas alimenté en courant.
4) Mettez l'émetteur sous tension en plaçant l'interrupteur marche/arrêt sur la position « ON ».
Si la pile est suffisamment chargée, la DEL de contrôle s'allume en vert.
Si la DEL de contrôle s'allume en rouge, cela signifie que la pile sera décharge dans env. 1 heures. Remplacer rapidement la pile usagée par une neue.
Si la DEL de contrôle ne s'allume pas, la pile est déchargée. Installez une nouvelle pile.
Si vous utilisez un accu rechargeable, la DEL passage au rouge env. 15 minutes avant que l'accu ne soit complètement épuié!
Réglage de la fréquence
5) Fermez le compartment de la pile en faisant glisser le couvercle, introduit par le bas, jusqu'au déclic du fermoire.
1) Mettez l'appareil en fonctionnement ou bien appuyez sur CHANNEL si l'appareil est déjà connecté. Le canal régle (p. ex. 1) commence à clignoter sur l'écran pour 3 secondes, ensuite l'affichage demeure fixe et le canal régle est activé.
2) En appuyant pendant 3 secondes sur CHANNEL, amenez le canal sur le chiffre souhaite. À chaque pression, le numero de canal augmente d'une unité.
3) Lorsque vous avez atteint le canal souhaite, l'écran clignote encore pendant 3 secondes et active le canal nouvellement paramétré.
Mise en service de l'émetteur portatif
1) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez l'émetteur.
2) Mettez l'émetteur portatif sous tension en positionnant l'interrupteur Marche/Arret sur « ON ».
3) Connectez votre installation de sonorisation ou votre amplificateur.
4) Parlez ou chantez dans le micro et observez les DEL sur le recepteur.
Si la DEL CLIP ne s'allume pas, le réglage de la sensibilité d'entrée de l'émetteur est trop faible. Placez GAIN sur « HIGH »
- Si la DEL CLIP est féquèment, ou constamment allumée, le réglage de la sensibilité d'entrée de l'émetteur est trop élevé. Placez GAIN sur « LOW »
5) Reglez le volume sonore de la sonorisation ou de l'amplificateur tel qu'indiqued dans la notice d'utilisation ou à l'oreille.
Mise en service de l'émetteur de poche
L'émetteur de poche PT 45 est concu pour une utilisation avec les microphones AKG CK 55 L, C 411, C 417 L, C 520 L, C 555 L, C 516 ML, C 518 ML et C 519 ML. Si vous raccordez autres microphones AKG ou autres fabricants au PT 45, veuillez notes qu'il vous faudra eventuellesment modifier par soudure la configuration de la fiche de votre microphone ou la replacer par une fiche mini XLR à trois broches.
Affectation des broches de l'entrée audio :
Broche 1:blindage
Broche 2:pointchaud (+)
Broche 3 : point froid
La broche 3 affiche une alimentation positive de 4V , destinée aux microphones à condensateur.
Un fonctionnement parfait de l'émetteur de poche PT 45 avec des produits d'autres marques ne peut être garantie. D'eventuels dégats provoqués par l'utilisation avec des produits d'autres marques ne sont pas couverts par la garantie.
1) Retirez le couvercle du compartment de la pile.
2) Connectez la fiche mini XLR du cable de votre microphone sur la prise d'entrée audio de l'émetteur de poche.
3) Mettez l'émetteur de poche sous tension en positionnant l'interrupteur Marche/Arrêt sur « ON ».
4) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez l'émetteur.
5) Réglez la fréquence de l'émetteur et du récepteur sur la même fréquence.
6) Parlez ou chantez dans le micro.
7) À l'aide du tournevis intégré au couvercle du compartment de la pile, ajustez le bouton GAIN jusqu'à ce que la DEL CLIP du récepteur s'allume brivement.
8) Refermez le couvercle du compartment de la pile de l'émetteur.
Raccordement d'un instrument de musique
1) Retirez le couvercle du compartment de la pile.
2) Connectez la fiche jack du cable de guitare MKG L à la prise de sortie de votre instrument, et la fiche mini XLR du cable de guitare à la prise d'entrée audio de l'émetteur de poche.
3) Mettez l'émetteur de poche sous tension en positionnant l'interrupteur Marche/Arrêt sur « ON ».
4) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez l'émetteur.
5) Jouez de votre instrument.
6) À l'aide du tournevis intégré au couvercle du compartment de la pile, ajustez le bouton GAIN jusqu'à ce que la DEL CLIP du récepteur s'allume brivement.
7) Refermez le couvercle du compartment de la pile de l'émetteur.
Avant le soundcheck
1) Pénétrez avec l'émetteur dans le secteur ou vous vous proposez de l'utiliser. Repérez les endroits ou l'intensité du champ semble chuter et où la réception se détière donc momentanément (« dropouts »).
Vous pouvez éliminer les dropouts en modifiant la position du récepteur. Si cette opération n'apporte pas d'amélioration, évitez ces endroits critiques.
2) Si la DEL RF OK du récepteur s'éteint, cela signifie qu'aucun signal n'est capé ou que le squelch automatique est activé.
Mettez l'émetteur sous tension, rapprochez-vous du récepteur ou réglez le niveau squelch jusqu'à ce que la DEL RF OK s'allume.
3) En cas d'apparition de bruits parasites, reglez le niveau squelch jusqu'à ce que ces bruits cèssent.
REMARQUE
Ne reglez jamais le niveau squelch plus haut que nécessaire. Plus le niveau squelch est élevé, plus faible sera la sensibilité du récepteur et ainsi la portée entre l'émetteur et le récepteur.
4 Technique du microphone
Emetteur portatif HT 45
Un microphone pour le chant offre de nombreuses possibités d'influer sur la façon dont le son de votre voix sera restitue par l'installation de sonorisation.
Respectez les consignes suivantes qui vous permettront d'obtenir un résultat optimal avec votre émetteur à main HT 45.
Écart du micro et effet de proximité
Plus l'écart entre le micro et les levres est petit, plus la sonorité de la voix sera pleine et moelleuse. Au contraire, à plus grande distance du microphone, vous obtiendarez une sonorité plus froide et plus éloignée, car l'acoustique de la salle se met en valeur.
La voix peut encore prendre un ton agressif, neutre ou sensuel, en modifiant la distance par rapport au microphone.
L'effect de proximé apparait lorsque la source est très proche (moins de 5 cm) et les basses fréquences sont renforcées. Voit voix prend plus de corps, plus d'intimé.
Angle d'incidence
Chantez dans le microphone en le tenant de cote ou en vous plaçant au dessus. Vous obtiendrez ainsi un son naturel, bien équilibré.
Si vous chantez directement dans le microphone, les bruits de souffle, et en même temps les consonnes explosives (p, t) et siflantes (s, z) seront excessivement audibles.
Réaction acoustique
La réaction acoustique vient du fait qu'une partie du son émis par les haut-parleurs est captée par le micro et renvoyée amplifiée aux haut-parleurs. La réaction acoustique se développement à partir d'un certain niveau (seuil d'accrochage) qui correspond à une sorte de bouclage du circuit, le système se met alors à siffler et pour l'interrompre, il est nécessaire de réduire le volume.
Pour minimiser ce risque, le microphone de l'émetteur à main HT 45 possède une caractéristique de type cardioïde.
Cela signifie qu'il est très sensible auxsons venant de l'avant (la voix), peu sensible à ceux venant des côtes et pratiquement pas à tout ceux qu'il recoit de l'arrêt (p. ex. retours de scène).
En plaçant les haut-parleurs de chant devant les microphones (sur le bord léral de la scène) on obtient la meilleure protection contre l'effet de Larsen.
Lorsque vous utilisez des retours de scene, ne dirigez jamais votre micro directement sur les retours ou les haut-parleurs de la sono.
Cercains phenomenes de rsonance (teis quils sont determinnes par I'acoustique d'une salle) peuvent egalement provoquer un effet de Larsen, et cela surtout dans la partie inférieure du spectre sonore ; la cause en est donc, indirectement, I'effet de proximite. Dans ce cas, il suffit souvent d'augmenter la distance du microphone pour faire disparaître I'effet de Larsen.
Chanteurs d'accompagnement
1) Ne laïsez jamais plus de deux personnes chanter sur le même microphone.
2) Veillez a ce que I'angle d'incidence n'excède pas 35^
Le microphone est extrémement peu sensible aux sons arrivant sur le côte. Si la voix des deux chanteurs arrive sur le micro sous un angle supérieur à 35^ , il sera nécessaire d'augmenter le niveau du canal micro jusqu'à un point où le risque d'effet de Larsen serait excessif.
Émetteur de poche PT 45
Fixez le microphone au clip fourni ou à l'épingle H 41/1, disponible en option.
1) Placez le microphone sur le revers du vêtement, aussi pres que possible de la bouche duprésentateur ou de laprésentatrice.
REMARQUE
Le risque d'effet Larsen est d'autant plus réduit que le microphone est place plus pres de la bouche.
2) Veillez à bien diriger le microphone vers la bouche.
Microphone de casque C 544 L
Installation du microphone.
1) Mettez le microphone en place.
2) Courbez le col-de-cygne pour que le micro soit place devant la commissure des lèvres.
REMARQUE
- Si on entend trop les pops (« p » et « t » trop forts), éloignerez le côte sensible du micro un peu de la bouche (vers l'arrête ou vers le bas).
- Si le son est grêle, sans puissance, placez le micro plus près de la bouche.
- Cherchez la position ideale pendant le soundcheck.
Bonnette anti-vent
En cas de risques de bruits dus au vent (en plein air), au souffle ou aux pops, fixez la bonnette anti-vent fournie sur le micro.
1) Placez la bonnette sur la capsule du micro.
2) Tirez la bonnette jusqu'à l'extrémité extérieur de la capsule de microphone.
Bague collectrice
Une bague collectrice speciale, sur la capsule du micro, s'oppose à la pénétration de sueur ou de maquillage dans la capsule.
Elle empêche l'obturation des fentes par la sueur ou le maquillage, qui amortitait le son et réduirait la sensibilité du micro. Ne retirez donc jamais la bague collectrice du micro!
En cas de dommages ou de perte de la bague collectrice, vous disposez d'une bague de rechange fournie avec le microphone de casque C 544 L.
5 Nettoyage
Surfaces
Bonnette anti-vent interieure de I'emetteur portatif
- Pour nettoyer la surface de l'appareil, utilisez un chiffon légarement humidifié avec de l'eau, jamais un chiffon mouillé.
1) Devissez le capuchon grillagé de l'émetteur portatif en tournant dans le sens antihoraire.
2) Sortez la bonnette anti-vent (insert en mousse) du capuchon grillage.
3) Lavez la bonnette dans une solution savonneuse très diluée.
4) Dès que la bonnette est sèche, remettez-la en place dans le capuchon grillage et revissez le capuchon sur l'émetteur portatif en tournant dans le sens horsaire.
6 Élimination des erreurs
| Dysfonctionnement | Cause possible | Aide |
| Pas de son | Le bloc d'alimentation n'est pas branché au récepteur ou à la prise secteur. | Brancher le bloc d'alimentation au récepteur et au secteur. |
| Le récepteur est déconnecté/ Connecter le récepteur à l'aide de la touche ON/OFF. | ||
| Le récepteur n'est pas branché à la console de mixage ou à l'amplificateur. | Relier la sortie récepteur avec l'entrée console de mixage ou amplificateur. | |
| Le bouton de réglage VOLUME sur le récepteur est place sur zéro. | Ouvr le bouton de réglage VOLUME. | |
| Le microphone ou l'instrument n'est pas raccordé à l'émetteur de poche. | Connector le microphone ou l'instrument à la prise d'entree audio de l'émetteur de poche. | |
| L'émetteur a une bande de fréquences différente de celle du récepteur ou bien la fréquence est paramétrée différément. | Utiliser l'émetteur sur la même bande de fréquences que le récepteur ou paramétrer les mêmes fréquences. | |
| L'interrupteur Marche/Arrêt de l'émetteur est place sur « OFF » ou sur « MUTE ». | Placer l'interrupteur Marche/Arrêt de l'émetteur sur « ON ». | |
| Piles mal mises en place dans l'émetteur. | Mettre les piles en place dans le compartment piles en respectant la polarité (+/-). | |
| Les piles de l'émetteur sont vides. | Mettre en place de nouvelles piles. | |
| L'émetteur est trop loin du récepteur ou le niveau SQUELCH est trop élevé. | Se rapprocher du récepteur ou réduire le niveau SQUELCH. | |
| Obstacles entre l'émetteur et le récepteur. | Retirer les obstacles. | |
| Aucune liaison visuelle entre l'émetteur et le récepteur. | Éviter les endroits à partir desquels le récepteur n'est pas visible. | |
| Le récepteur est trop près d'objects métalliques. | Retirer les objets dérangeants ou éloigner le récepteur. | |
| Souffle, grésillements, signaux indésirables | Position de l'antenne Placer le récepteur à un autre endroit. | |
| Dysfonctionnements causés par d'autres installations sans fil, téléviseurs, radios, appareils radio ou installations et appareils électriques défectueux. | Débrancher les apparciels défectueux ou gênants ou bien utiliser le Perception wireless avec d'autres fréquences portues; faire procédé à la verification des installations électriques. | |
| Distorsions | Le réglage du bouton GAIN est trop élevé ou trop faible. | Régler le bouton GAIN (plus ou moins) jusqu'à ce que les distorsions disparaisent. |
| Dysfonctionnements causés par d'autres installations sans fil, téléviseurs, radios, appareils radio ou installations et appareils électriques défectueux. | Débrancher les apparciels défectueux ou gênants ou bien utiliser le Perception wireless avec d'autres fréquences portues; faire procédé à la verification des installations électriques. | |
| Position de l'antenne Placer le récepteur à un autre endroit. Si les pertes momentanées persistent, note les endroits critiques et les éviter. | ||
7 Caracteristiques techniques
| HT 45HT 45 | PT 45PT 45 | SR 45SR 45 | |
| Fréquence portuse 500 - 865 MHz | z 500 - 865 MHz 500 - 865 MHz | ||
| Modulation FM FM FM | |||
| Bande passante audio 70 - 20.000 Hz 40 - 20.000 Hz 40 - 20.000 Hz | |||
| Facteur de distorsion pour 1 kHz typ. | p. 0,8% | typ. 0,8% | typ. 0,8% |
| Rapport signal/bruit | typ. 105 dB(A) | typ. 105 dB(A) | typ. 105 dB(A) |
| Puisance de sortie | 10 mW | 10 mW | |
| Tension d'alimentation | Pile 1x 1,5 V type AA | Pile 1x 1,5 V type AA | - |
| Autonomie | 10 h | 10 h | - |
| Seuil d'intervention du squelch | - | - | réglable de -100 à -70 dBm |
| Sortie audio | - | - | XLR sym. et prise jack asym. 6,3 mm : réglable du niveau microphone au niveau ligne.Niveau de sortie pour excursion nominale : 500 mV eff. |
| Dimensions | 229 x 53 x 53 mm | 60 x 74 x 30 mm | 200 x 190 x 44 mm |
| Poids net | 214 g | 60 g | 360 g |
Ce produit correspond aux normes indiquées dans la déclaration de conformité. Vous pouvez demander la déclaration de conformité sur le site http://www.akg.com ou par E-mail adressé à sales@akg.com.
