| Intitulé | Description |
|---|---|
| Type de produit | Microphone sans fil |
| Fréquence de fonctionnement | UHF |
| Plage de fréquence | De 550 à 580 MHz |
| Portée | Jusqu'à 100 mètres en champ libre |
| Durée de vie de la batterie | Environ 8 heures |
| Type de microphone | Microphone dynamique |
| Utilisation recommandée | Performances sportives, présentations, événements en extérieur |
| Poids | Environ 300 g (récepteur) |
| Dimensions du récepteur | 210 x 130 x 45 mm |
| Connectivité | Sortie XLR et 1/4" (6,35 mm) |
| Accessoires inclus | Alimentation, antennes, câbles audio |
| Maintenance | Nettoyage régulier, vérification des connexions et des câbles |
| Sécurité | Éviter l'exposition à l'humidité, ne pas utiliser près de sources électriques |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Perception Wireless 45 Sports Set AKG
Questions des utilisateurs sur Perception Wireless 45 Sports Set AKG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice Perception Wireless 45 Sports Set - AKG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Perception Wireless 45 Sports Set de la marque AKG.
MODE D'EMPLOI Perception Wireless 45 Sports Set AKG
Veuillez lire cette notice avant d’utiliser le système!
- Mise en service p. 42
- Positionnement du récepteur p. 42
- Connexion du récepteur à une entrée symétrique p. 42
- Connexion du récepteur à une entrée asymétrique p. 42
- Raccordement du récepteur au secteur p. 42
- Installer et tester les piles dans l'émetteur portatif/de poche p. 42
- Réglage de la fréquence p. 43
- Mise en service de l'émetteur portatif p. 43
- Mise en service de l'émetteur de poche p. 43
- Raccorder le microphone p. 44
- Raccordement d’un instrument de musique p. 44
- Avant le soundcheck p. 44
SommaireSécurité et environnement
Perception wireless 35
- Ne pas renverser de liquide sur l’appareil. • L'appareil ne doit être utilisé que dans des locaux secs.
- Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l’intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
- Avant de mettre l’appareil en service, vérifiez si la tension de service indiquée sur le bloc d'alimentation livré correspond à la tension secteur sur le lieu d’utilisation.
- N'utilisez l'appareil qu'avec le bloc d'alimentation livré et avec une tension de sortie de 12 V DC. Toute autre nature de courant ou de tension risque de provoquer de sérieux dégâts sur l'appareil !
- Interrompez immédiatement le fonctionnement de l'appareil si un objet quelconque ou du liquide devait pénétrer à l’intérieur de l’appareil. Dans une telle situation, débranchez le bloc d'alimentation de la prise et faites procéder à une inspection de l'appareil par notre service après-vente.
- Débranchez l'adaptateur secteur de la prise en cas d'inutilisation prolongée de l'appareil. Notez que, lorsque le bloc d'alimentation est branché sur la prise secteur, l’appareil n’est pas entièrement coupé du secteur lorsque vous le mettez hors tension.
- Ne placez pas l’appareil à proximité d’une source de chaleur (p. ex. radiateurs, tuyaux de chauffage, amplificateurs, etc.), ni à un endroit où il risque d’être exposé au rayonnement solaire direct, à une atmosphère poussiéreuse, à l’humidité, à la pluie, aux vibrations ou aux secousses.
- Pour éviter les parasites et les interférences, installez tous les câbles, en particulier ceux des entrées micro, séparément des câbles de puissance et des câbles d'alimentation secteur. En cas de pose dans des canaux ou conduites pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
- Pour nettoyer l’appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. Débranchez impérativement le bloc d'alimentation auparavant de la prise secteur. N’utilisez jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool ou un solvant susceptible d'endommager la laque et les éléments en plastique.
- N'utilisez l'appareil que dans le cadre des applications décrites dans la présente notice d'utilisation. AKG décline toute responsabilité concernant les dégâts résultant d’une manipulation inappropriée ou d’une utilisation non conforme.
- L’adaptateur secteur consomme toujours un peu de courant même lorsque l’appareil est hors tension. Pour économiser le courant, pensez donc à débrancher l’adaptateur secteur lorsque l’appareil restera un certain temps sans être utilisé.
- L'emballage est recyclable. Déposez celui-ci dans un récipient de collecte prévu à cet effet.
- Si vous mettez l'appareil aux vieilles matières, séparez le boîtier, le système électronique et les câbles, puis procédez à l'élimination des composants conformément à la législation en vigueur. 1 Sécurité et environnement Sécurité
EnvironnementDescription
Nous vous remercions d’avoir choisi un produit d’AKG et vous invitons à lire attentivement le présent mode d’emploi avant de mettre votre micro en service. Conservez soigneusement le mode d’emploi pour l’avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous vous souhaitons beaucoup de succès. Le Perception wireless est disponible en 4 sets avec récepteur SR 45 : Vocal Set Vocal SetVocal Set Vocal Set
1 Émetteur portatif HT 45 1 Adaptateur de support 1 Pile type AA 1 Récepteur SR 45 1 Bloc d'alimentation secteur SMPS 1 Carte de garantie 1 Tableau des fréquences 1 Feuillet annexe (« Manual Supplement »)
1 Émetteur de poche PT 45 1 Pile type AA 1 Micro-cravate CK 55 L avec clip de fixation 1 Bonnette anti-vent W 444 1 Récepteur SR 45 1 Bloc d'alimentation secteur SMPS 1 Carte de garantie 1 Tableau des fréquences 1 Feuillet annexe (« Manual Supplement »)
1 Émetteur de poche PT 45 1 Pile type AA 1 Câble MKG L 1 Récepteur SR 45 1 Bloc d'alimentation secteur SMPS 1 Carte de garantie 1 Tableau des fréquences 1 Feuillet annexe (« Manual Supplement »)
1 Émetteur de poche PT 45 1 Pile type AA 1 Microphone de casque C 544 L 4 Bagues collectrices 1 Bonnette anti-vent W 444 1 Récepteur SR 45 1 Bloc d'alimentation secteur SMPS 1 Carte de garantie 1 Tableau des fréquences 1 Feuillet annexe (« Manual Supplement ») Vérifiez que l’emballage contient bien tous les composants nécessaires à votre système. En cas de composant manquant, contactez votre revendeur AKG. Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Votre fournisseur se tient à votre disposition pour vous conseiller. 2 Description Introduction Fourniture

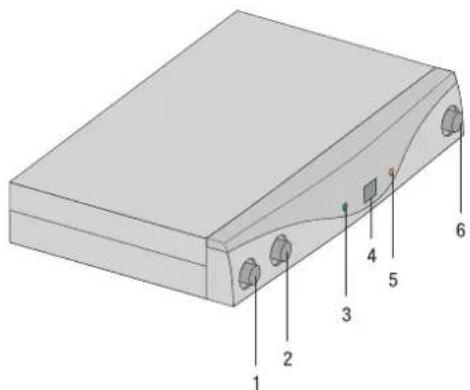

Le SR 45 est un récepteur stationnaire pour tous les émetteurs du système Perception wireless. Le SR 45 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme de fréquences porteuses UHF de 500 MHz à 865 MHz. Il peut être commuté au maximum sur 8 fréquences porteuses différentes. Panneau avant Figure 1: Éléments de commande du panneau avant du récepteur SR 45 1 ON/OFF : Touche Marche/Arrêt. 2 VOLUME : Ce bouton rotatif escamotable permet de réduire en continu le volume de la sortie audio. 3 RF OK : Cette DEL est allumée lors de la réception d'un signal. Si aucun signal n'est reçu ou bien si le Squelch automatique est activé, la DEL RF OK s'éteint et la sortie audio est désactivée. 4 Display : Affiche le canal récepteur réglé. 5 CLIP : Cette DEL est allumée lorsque le niveau audio est trop élevé. 6 CHANNEL : Cette touche permet de régler le récepteur sur l'une de 8 fréquences porteuses différentes dans la gamme de fréquences porteuses du récepteur. Récepteur SR 45Description

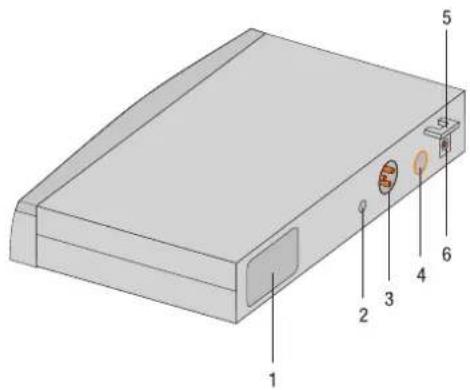

Façade arrière Figure 2: Éléments de commande du panneau arrière du récepteur SR 45 1 Étiquette fréquence porteuse : Une étiquette apposée sur la face arrière du récepteur indique la désignation de la gamme de fréquences porteuses et jusqu'à 8 fréquences porteuses du récepteur. 2 SQUELCH : Le silencieux (« squelch ») coupe le récepteur lorsque le signal d’entrée est trop faible supprimant les bruits parasites ou le bruit propre du récepteur lorsque l’émetteur est hors service. Réglez le bouton de réglage SQUELCH sur le minimum avant de connecter le récepteur pour la première fois. 3 AUDIO OUT/BALANCED : Sortie audio symétrique sur prise XLR 3 broches. Vous pouvez relier cette sortie, par exemple, avec une entrée microphone d'une table de mixage. 4 AUDIO OUT/UNBALANCED : Sortie audio asymétrique sur prise jack mono de 6,3 mm. Par exemple, vous pouvez brancher ici un amplificateur de guitare. 5 Dispositif anti-traction pour le câble d'alimentation du bloc d'alimentation livré. 6 DC IN : Prise d'alimentation pour le raccordement du bloc d'alimentation livré.Description

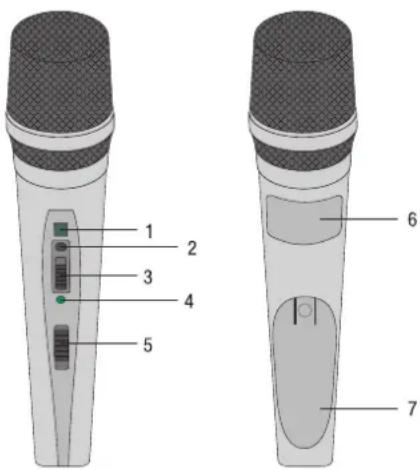

L'émetteur portatif HT 45 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme de fréquences porteuses UHF de 500 MHz à 865 MHz. Il peut être commuté au maximum sur 8 fréquences porteuses différentes. L'émetteur est équipé d'une antenne intégrée dans son boîtier. La capsule dans l'émetteur est dotée d'une caractéristique cardioïde. Elle se distingue par une faible sensibilité aux pops, aux bruits de souffle et de manipulation, une bonne protection contre les effets Larsen et une reproduction sonore brillante. Elle est en outre équipée d’un filtre anti-vent et anti-pops incorporé. Éléments de commande 1 Display : Affiche le canal émetteur réglé. 2 CHANNEL : Cette touche permet de régler l'émetteur sur l'une de 8 fréquences porteuses différentes dans la gamme de fréquences porteuses de l'émetteur. 3 GAIN : Cet interrupteur coulissant vous permet de régler la sensibilité d'entrée audio de l'émetteur sur deux niveaux : « HI » = forte sensibilité d'entrée, « LOW » = faible sensibilité d'entrée. 4 DEL de contrôle : Cette DEL indique l'état opérationnel de l'émetteur. DEL allumée en vert : La pile est en état de fonctionnement. DEL allumée en rouge : À partir de l'instant où la DEL passe au rouge, la capacité de la pile est encore suffisante pour une durée maximale d'une heure. Nous recommandons de remplacer rapidement la pile usagée par une neuve. 5 Interrupteur marche / arrêt : Cet interrupteur de réglage a trois positions : ON : L'alimentation pour l'émetteur est branchée. MUTE : Le signal audio provenant de la tête de microphone est désactivé mais l’alimentation et la fréquence porteuse HF sont maintenues. OFF : L'alimentation pour l'émetteur est débranchée. REMARQUE Si vous utilisez un accu rechargeable, la DEL passe au rouge env. 15 minutes avant que l’accu ne soit complètement épuisé ! 6 Étiquette fréquence porteuse : Une étiquette apposée sur le compartiment de la pile indique la désignation de la gamme de fréquences porteuses et jusqu'à 8 fréquences porteuses de l'émetteur. 7 Couvercle du compartiment de la pile : Voir Installer et tester les piles dans l'émetteur Installer et tester les piles dans l'émetteur Installer et tester les piles dans l'émetteur Installer et tester les piles dans l'émetteur portatif/de poche portatif/de pocheportatif/de poche portatif/de poche (Page 42) Émetteur portatif HT 45 Figure 3: Éléments de commande de l'émetteur HT 45Description

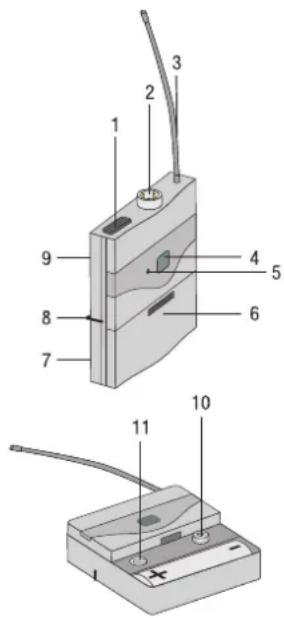

Vous pouvez raccorder à l'émetteur de poche PT 45 aussi bien des microphones dynamiques que des microphones électrostatiques qui fonctionnent avec une tension d'alimentation de 4 Volt. Vous pouvez bien sûr également raccorder une guitare électrique, une basse électrique ou un clavier portable. Le PT 45 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme de fréquences porteuses UHF de 500 MHz à 865 MHz. Il peut être commuté au maximum sur 8 fréquences porteuses différentes. Éléments de commande 1 Interrupteur marche / arrêt : Cet interrupteur coulissant a trois positions : ON : L'alimentation pour l'émetteur est branchée. MUTE : Le signal audio provenant du microphone ou de l'instrument est désactivé mais l’alimentation et la fréquence porteuse HF sont maintenues. OFF : L'alimentation pour l'émetteur est débranchée. 2 Prise d'entrée audio : Mini-prise XLR à 3 broches, avec contacts pour niveaux micro et ligne. La configuration de la prise des micros AKG recommandés ou du câble de guitare MKG L assure automatiquement le raccordement aux bornes voulues. 3 Antenne : Antenne flexible montée à demeure. 4 Display : Affiche le canal émetteur réglé. 5 DEL de contrôle : Cette DEL indique l'état opérationnel de l'émetteur. DEL allumée en vert : La pile est en état de fonctionnement. DEL allumée en rouge : À partir de l'instant où la DEL passe au rouge, la capacité de la pile est encore suffisante pour une durée maximale d'une heure. Nous recommandons de remplacer rapidement la pile usagée par une neuve. REMARQUE Si vous utilisez un accu rechargeable, la DEL passe au rouge env. 15 minutes avant que l’accu ne soit complètement épuisé ! 6 Couvercle du compartiment de la pile avec tournevis intégré. 7 Fenêtre de contrôle : La fenêtre de contrôle permet de vérifier à tout moment que la pile ou l’accu se trouve bien dans le compartiment. 8 Agrafe de ceinture : Pour fixer l’émetteur de poche à la ceinture. 9 Étiquette fréquence porteuse : Une étiquette apposée sur la face arrière de l'émetteur indique la désignation de la gamme de fréquences porteuses et jusqu'à 8 fréquences porteuses de l'émetteur. 10 CHANNEL : Cette touche permet de régler l'émetteur sur l'une de 8 fréquences porteuses différentes dans la gamme de fréquences porteuses de l'émetteur. 11 GAIN : Ce bouton de réglage permet d’adapter la sensibilité de l'entrée audio au niveau du microphone ou de l’instrument raccordé. Émetteur de poche PT 45 Figure 4: Éléments de commande de l'émetteur PT 45Description
Perception wireless 41 Microphones, câble de guitare Les microphones AKG suivants peuvent être raccordés sans problème à la prise d'entrée audio du PT 45 :
- Le câble de guitare MKG L de AKG permet de raccorder une guitare électrique, une basse électrique ou un clavier portable. Le câble de guitare MKG L fait partie du Instrumental Set. Il est également disponible en accessoire en option.Mise en service
- Avant de mettre votre Perception wireless en service, vérifiez que l’émetteur et le récepteur sont bien sur la même fréquence. Si l'émetteur et le récepteur sont réglés sur des fréquences différentes, aucun contact radio n'est possible !
- N'utilisez jamais les prises de sorties (BALANCED et UNBALANCED) simultanément ! Risques de perte de niveau et de souffle accru.
- Placez l'émetteur seul, sans rien autour.
- Les réflexions du signal de l’émetteur sur les surfaces métalliques, les murs, le plafond, etc. de même que l’écran du corps humain risquent d’affaiblir voire supprimer le signal direct de l'émetteur. Respectez les points suivants: pour l'installation du récepteur :
1) Placez toujours le récepteur à proximité du lieu d’action (scène) en respectant toutefois
une distance minimale entre l'émetteur et le récepteur de 3 à 5 m maximum.
2) Le contact visuel entre les points d’installation de l’émetteur et du récepteur est une
condition indispensable pour avoir une réception optimale.
3) Placez le récepteur à plus de 1,5 m des objets métalliques volumineux, des murs, des
décors, du plafond, etc.
1) À l'aide d'un câble XLR, reliez la prise BALANCED du panneau arrière du récepteur à
l'entrée microphone symétrique souhaitée (prise XLR) sur la table de mixage ou sur l'amplificateur.
2) Tournez à fond vers la gauche (niveau microphone) le bouton de réglage de VOLUME du
1) Raccordez à l’aide d’un câble à prise jack 6,3 mm la prise UNBALANCED du panneau
arrière du récepteur à une entrée LINE asymétrique (prise jack 6,3 mm) sur la table de mixage ou sur l'amplificateur.
2) Tournez à fond vers la droite (niveau ligne) le bouton de réglage de VOLUME du
récepteur. REMARQUE Afin d’éviter les parasites gênants, n’utilisez pas de câbles audio d’une longueur supérieure à 3 m !
1) Vérifiez que la tension indiquée sur le bloc d’alimentation fourni correspond bien à la
tension du réseau sur le lieu d’utilisation. Une tension autre que celle indiquée sur le bloc d’alimentation peut causer des dommages irréversibles à l’appareil.
2) Branchez le câble d'alimentation du bloc d'alimentation fourni à la prise DC IN du
3) Branchez le bloc d'alimentation secteur sur une prise secteur.
4) Mettez le récepteur sous tension en appuyant sur la touche ON/OFF.
1) Poussez vers le bas le fermoir à déclic du couvercle du compartiment de la pile.
2) Faites glisser le couvercle du compartiment de la pile dans le sens de la flèche pour le
sortir de l’émetteur.
3) Introduisez la pile fournie dans le compartiment en respectant la polarité.
Si la pile est introduite à l’envers, l’émetteur ne sera pas alimenté en courant. 3 Mise en service Positionnement du récepteur Connexion du récepteur à une entrée symétrique Connexion du récepteur à une entrée asymétrique Raccordement du récepteur au secteur Installer et tester les piles dans l'émetteur portatif/de pocheMise en service
4) Mettez l’émetteur sous tension en plaçant l’interrupteur marche/arrêt sur la position
« ON ». Si la pile est suffisamment chargée, la DEL de contrôle s'allume en vert. Si la DEL de contrôle s'allume en rouge, cela signifie que la pile sera déchargée dans env. 1 heure. Remplacer rapidement la pile usagée par une neuve. Si la DEL de contrôle ne s'allume pas, la pile est déchargée. Installez une nouvelle pile. REMARQUE Si vous utilisez un accu rechargeable, la DEL passe au rouge env. 15 minutes avant que l’accu ne soit complètement épuisé !
5) Fermez le compartiment de la pile en faisant glisser le couvercle, introduit par le bas,
jusqu'au déclic du fermoir.
1) Mettez l'appareil en fonctionnement ou bien appuyez sur CHANNEL si l'appareil est déjà
connecté. Le canal réglé (p. ex. 1) commence à clignoter sur l'écran pour 3 secondes, ensuite l'affichage demeure fixe et le canal réglé est activé.
2) En appuyant pendant 3 secondes sur CHANNEL, amenez le canal sur le chiffre souhaité.
À chaque pression, le numéro de canal augmente d'une unité.
3) Lorsque vous avez atteint le canal souhaité, l'écran clignote encore pendant 3 secondes
et active le canal nouvellement paramétré.
1) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez
2) Mettez l'émetteur portatif sous tension en positionnant l'interrupteur Marche/Arrêt sur
3) Connectez votre installation de sonorisation ou votre amplificateur.
4) Parlez ou chantez dans le micro et observez les DEL sur le récepteur.
- Si la DEL CLIP ne s'allume pas, le réglage de la sensibilité d'entrée de l'émetteur est trop faible. Placez GAIN sur « HIGH ».
- Si la DEL CLIP est fréquemment, ou constamment allumée, le réglage de la sensibilité d'entrée de l'émetteur est trop élevé. Placez GAIN sur « LOW ».
5) Réglez le volume sonore de la sonorisation ou de l'amplificateur tel qu'indiqué dans la
notice d'utilisation ou à l'oreille.
L'émetteur de poche PT 45 est conçu pour une utilisation avec les microphones AKG CK 55 L, C 411, C 417 L, C 520 L, C 555 L, C 516 ML, C 518 ML et C 519 ML. Si vous raccordez d'autres microphones AKG ou d'autres fabricants au PT 45, veuillez noter qu'il vous faudra éventuellement modifier par soudure la configuration de la fiche de votre microphone ou la remplacer par une fiche mini XLR à trois broches. Affectation des broches de l’entrée audio : Broche 1 : blindage Broche 2 : point chaud (+) Broche 3 : point froid La broche 3 affiche une alimentation positive de 4 V, destinée aux microphones à condensateur. ATTENTION Un fonctionnement parfait de l’émetteur de poche PT 45 avec des produits d'autres marques ne peut être garanti. D'éventuels dégâts provoqués par l’utilisation avec des produits d'autres marques ne sont pas couverts par la garantie.
Réglage de la fréquence Mise en service de l'émetteur portatif Mise en service de l'émetteur de pocheMise en service
1) Retirez le couvercle du compartiment de la pile.
2) Connectez la fiche mini XLR du câble de votre microphone sur la prise d’entrée audio de
l'émetteur de poche.
3) Mettez l'émetteur de poche sous tension en positionnant l'interrupteur Marche/Arrêt sur
4) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez
5) Réglez la fréquence de l'émetteur et du récepteur sur la même fréquence.
6) Parlez ou chantez dans le micro.
7) À l’aide du tournevis intégré au couvercle du compartiment de la pile, ajustez le bouton
GAIN jusqu’à ce que la DEL CLIP du récepteur s’allume brièvement.
8) Refermez le couvercle du compartiment de la pile de l’émetteur.
Raccordement d’un instrument de musique
1) Retirez le couvercle du compartiment de la pile.
2) Connectez la fiche jack du câble de guitare MKG L à la prise de sortie de votre
instrument, et la fiche mini XLR du câble de guitare à la prise d’entrée audio de l’émetteur de poche.
3) Mettez l'émetteur de poche sous tension en positionnant l'interrupteur Marche/Arrêt sur
4) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez
5) Jouez de votre instrument.
6) À l’aide du tournevis intégré au couvercle du compartiment de la pile, ajustez le bouton
GAIN jusqu’à ce que la DEL CLIP du récepteur s’allume brièvement.
7) Refermez le couvercle du compartiment de la pile de l’émetteur.
1) Pénétrez avec l'émetteur dans le secteur où vous vous proposez de l’utiliser. Repérez les
endroits où l’intensité du champ semble chuter et où la réception se détériore donc momentanément (« dropouts »). Vous pouvez éliminer les dropouts en modifiant la position du récepteur. Si cette opération n'apporte pas d’amélioration, évitez ces endroits critiques.
2) Si la DEL RF OK du récepteur s'éteint, cela signifie qu'aucun signal n'est capté ou que le
squelch automatique est activé. Mettez l'émetteur sous tension, rapprochez-vous du récepteur ou réglez le niveau squelch jusqu'à ce que la DEL RF OK s'allume.
3) En cas d'apparition de bruits parasites, réglez le niveau squelch jusqu'à ce que ces bruits
cessent. REMARQUE Ne réglez jamais le niveau squelch plus haut que nécessaire. Plus le niveau squelch est élevé, plus faible sera la sensibilité du récepteur et ainsi la portée entre l'émetteur et le récepteur.
Perception wireless 45 Un microphone pour le chant offre de nombreuses possibilités d’influer sur la façon dont le son de votre voix sera restitué par l’installation de sonorisation. Respectez les consignes suivantes qui vous permettront d’obtenir un résultat optimal avec votre émetteur à main HT 45. Écart du micro et effet de proximité Plus l’écart entre le micro et les lèvres est petit, plus la sonorité de la voix sera pleine et moelleuse. Au contraire, à plus grande distance du microphone, vous obtiendrez une sonorité plus froide et plus éloignée, car l’acoustique de la salle se met en valeur. La voix peut encore prendre un ton agressif, neutre ou sensuel, en modifiant la distance par rapport au microphone. L’effet de proximité apparaît lorsque la source est très proche (moins de 5 cm) et les basses fréquences sont renforcées. Votre voix prend plus de corps, plus d'intimité. Angle d’incidence Chantez dans le microphone en le tenant de côté ou en vous plaçant au dessus. Vous obtiendrez ainsi un son naturel, bien équilibré. Si vous chantez directement dans le microphone, les bruits de souffle, et en même temps les consonnes explosives (p, t) et sifflantes (s, z) seront excessivement audibles. Réaction acoustique La réaction acoustique vient du fait qu'une partie du son émis par les haut-parleurs est captée par le micro et renvoyée amplifiée aux haut-parleurs. La réaction acoustique se développe à partir d’un certain niveau (seuil d’accrochage) qui correspond à une sorte de bouclage du circuit, le système se met alors à siffler et pour l'interrompre, il est nécessaire de réduire le volume. Pour minimiser ce risque, le microphone de l’émetteur à main HT 45 possède une caractéristique de type cardioïde. Cela signifie qu’il est très sensible aux sons venant de l’avant (la voix), peu sensible à ceux venant des côtés et pratiquement pas à tout ceux qu’il reçoit de l’arrière (p. ex. retours de scène). En plaçant les haut-parleurs de chant devant les microphones (sur le bord latéral de la scène) on obtient la meilleure protection contre l’effet de Larsen. Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou les haut-parleurs de la sono. Certains phénomènes de résonance (tels qu’ils sont déterminés par l’acoustique d’une salle) peuvent également provoquer un effet de Larsen, et cela surtout dans la partie inférieure du spectre sonore ; la cause en est donc, indirectement, l’effet de proximité. Dans ce cas, il suffit souvent d’augmenter la distance du microphone pour faire disparaître l'effet de Larsen. Chanteurs d’accompagnement
1) Ne laissez jamais plus de deux personnes chanter sur le même microphone.
2) Veillez à ce que l’angle d’incidence n’excède pas 35°.
Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chanteurs arrive sur le micro sous un angle supérieur à 35°, il sera nécessaire d’augmenter le niveau du canal micro jusqu’à un point où le risque d'effet de Larsen serait excessif. 4 Technique du microphone Émetteur portatif HT 45Technique du microphone
Micro-cravate CK 55 L Fixez le microphone au clip fourni ou à l’épingle H 41/1, disponible en option.
1) Placez le microphone sur le revers du vêtement, aussi près que possible de la bouche du
présentateur ou de la présentatrice. REMARQUE Le risque d’effet Larsen est d’autant plus réduit que le microphone est placé plus près de la bouche.
2) Veillez à bien diriger le microphone vers la bouche.
2) Courbez le col-de-cygne pour que le micro soit placé devant la commissure des lèvres.
- Si on entend trop les pops (« p » et « t » trop forts), éloignez le côté sensible du micro un peu de la bouche (vers l’arrière ou vers le bas).
- Si le son est grêle, sans puissance, placez le micro plus près de la bouche.
- Cherchez la position idéale pendant le soundcheck.
Bonnette anti-vent En cas de risques de bruits dus au vent (en plein air), au souffle ou aux pops, fixez la bonnette anti-vent fournie sur le micro.
1) Placez la bonnette sur la capsule du micro.
2) Tirez la bonnette jusqu’à l’extrémité extérieure de la capsule de microphone.
Bague collectrice Une bague collectrice spéciale, sur la capsule du micro, s’oppose à la pénétration de sueur ou de maquillage dans la capsule. Elle empêche l'obturation des fentes par la sueur ou le maquillage, qui amortirait le son et réduirait la sensibilité du micro. Ne retirez donc jamais la bague collectrice du micro ! En cas de dommages ou de perte de la bague collectrice, vous disposez d’une bague de rechange fournie avec le microphone de casque C 544 L. Émetteur de poche PT 45Nettoyage
- Pour nettoyer la surface de l’appareil, utilisez un chiffon légèrement humidifié avec de l'eau, jamais un chiffon mouillé.
1) Dévissez le capuchon grillagé de l'émetteur portatif en tournant dans le sens antihoraire.
2) Sortez la bonnette anti-vent (insert en mousse) du capuchon grillagé.
3) Lavez la bonnette dans une solution savonneuse très diluée.
4) Dès que la bonnette est sèche, remettez-la en place dans le capuchon grillagé et
revissez le capuchon sur l'émetteur portatif en tournant dans le sens horaire. 5 Nettoyage Surfaces Bonnette anti-vent intérieure de l'émetteur portatifÉlimination des erreurs
Dysfonctionnement DysfonctionnementDysfonctionnement Dysfonctionnement
Pas de son Le bloc d'alimentation n'est pas branché au récepteur ou à la prise secteur. Brancher le bloc d'alimentation au récepteur et au secteur. Le récepteur est déconnecté/ Connecter le récepteur à l'aide de la touche ON/OFF. Le récepteur n'est pas branché à la console de mixage ou à l'amplificateur. Relier la sortie récepteur avec l'entrée console de mixage ou amplificateur. Le bouton de réglage VOLUME sur le récepteur est placé sur zéro. Ouvrir le bouton de réglage VOLUME. Le microphone ou l'instrument n'est pas raccordé à l'émetteur de poche. Connecter le microphone ou l'instrument à la prise d'entrée audio de l'émetteur de poche. L'émetteur a une bande de fréquences différente de celle du récepteur ou bien la fréquence est paramétrée différemment. Utiliser l'émetteur sur la même bande de fréquences que le récepteur ou paramétrer les mêmes fréquences. L'interrupteur Marche/Arrêt de l'émetteur est placé sur « OFF » ou sur « MUTE ». Placer l'interrupteur Marche/Arrêt de l'émetteur sur « ON ». Piles mal mises en place dans l'émetteur. Mettre les piles en place dans le compartiment piles en respectant la polarité
Les piles de l'émetteur sont vides. Mettre en place de nouvelles piles. L'émetteur est trop loin du récepteur ou le niveau SQUELCH est trop élevé. Se rapprocher du récepteur ou réduire le niveau SQUELCH. Obstacles entre l'émetteur et le récepteur. Retirer les obstacles. Aucune liaison visuelle entre l'émetteur et le récepteur. Éviter les endroits à partir desquels le récepteur n'est pas visible. Le récepteur est trop près d'objets métalliques. Retirer les objets dérangeants ou éloigner le récepteur. Souffle, grésillements, signaux indésirables Position de l'antenne Placer le récepteur à un autre endroit. Dysfonctionnements causés par d'autres installations sans fil, téléviseurs, radios, appareils radio ou installations et appareils électriques défectueux. Débrancher les appareils défectueux ou gênants ou bien utiliser le Perception wireless avec d'autres fréquences porteuses ; faire procéder à la vérification des installations électriques. Distorsions Le réglage du bouton GAIN est trop élevé ou trop faible. Régler le bouton GAIN (plus ou moins) jusqu'à ce que les distorsions disparaissent. Dysfonctionnements causés par d'autres installations sans fil, téléviseurs, radios, appareils radio ou installations et appareils électriques défectueux. Débrancher les appareils défectueux ou gênants ou bien utiliser le Perception wireless avec d'autres fréquences porteuses ; faire procéder à la vérification des installations électriques. Position de l'antenne Placer le récepteur à un autre endroit. Si les pertes momentanées persistent, noter les endroits critiques et les éviter.
6 Élimination des erreursCaractéristiques techniques
Fréquence porteuse 500 - 865 MHz 500 - 865 MHz 500 - 865 MHz Modulation FM FM FM Bande passante audio 70 - 20.000 Hz 40 - 20.000 Hz 40 - 20.000 Hz Facteur de distorsion pour 1 kHz typ. 0,8% typ. 0,8% typ. 0,8% Rapport signal/bruit typ. 105 dB(A) typ. 105 dB(A) typ. 105 dB(A) Puissance de sortie 10 mW 10 mW Tension d'alimentation Pile 1x 1,5 V type AA Pile 1x 1,5 V type AA - Autonomie 10 h 10 h - Seuil d’intervention du squelch - - réglable de -100 à -70 dBm Sortie audio - - XLR sym. et prise jack asym. 6,3 mm : réglable du niveau microphone au niveau ligne. Niveau de sortie pour excursion nominale : 500 mV eff. Dimensions 229 x 53 x 53 mm 60 x 74 x 30 mm 200 x 190 x 44 mm Poids net 214 g 60 g 360 g Ce produit correspond aux normes indiquées dans la déclaration de conformité. Vous pouvez demander la déclaration de conformité sur le site http://www.akg.com ou par E-mail adressé à sales@akg.com. 7 Caractéristiques techniquesIndice
