| Type de produit | Pare-feu matériel (matériel informatique) |
| Marque | Sophos |
| Modèle | XGS 116w |
| Dimensions (L x P x H) | Env. 300 x 200 x 45 mm (estimation) |
| Poids | Env. 1,8 kg (estimation) |
| Alimentation | Adaptateur secteur externe (12 V DC) |
| Interfaces réseau | 8 ports RJ45 10/100/1000 Mbit/s |
| Interfaces supplémentaires | 1 port Micro USB (console), 1 port RJ45 (console), 1 port USB 2.0 (avant), 1 port USB 3.0 (arrière) |
| Connectivité sans fil | Wi-Fi intégré (2 antennes) |
| Baie d'extension | Pour module 3G/4G ou module Wi-Fi (en option) |
| Fonctions principales | Pare-feu, VPN, filtrage Web, prévention des intrusions, contrôle d'applications, équilibrage de charge |
| Configuration par défaut | Port 1/LAN : 172.16.16.16/24, port 2/WAN : DHCP |
| Gestion | Console d'administration Web (HTTPS), CLI via console série |
| Voyants LED | État, stockage, Wi-Fi, alimentation, PoE (port 8), activité/réseau sur chaque port |
| Alimentation PoE | Port 8 : PoE 802.3af/at jusqu'à 30 W (limité à 15,4 W si module haute performance installé) |
| Conditions d'exploitation | Température : 0-40 °C, humidité : 5-95 % sans condensation |
| Entretien et nettoyage | Débrancher l'appareil, nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou aérosols. |
| Sécurité | Ne pas ouvrir le boîtier. Confier toute réparation à un technicien qualifié. |
| Pièces détachées et réparabilité | Adaptateur secteur, antennes (2), câble RJ45, câble Micro USB, guide de démarrage. Voir revendeur Sophos pour pièces de rechange. |
| Contenu de la boîte | Appliance XGS 116w, guide de démarrage rapide, 2 antennes, adaptateur secteur, câble RJ45, câble Micro USB, câble d'alimentation |
FOIRE AUX QUESTIONS - XGS 116w SOPHOS
Questions des utilisateurs sur XGS 116w SOPHOS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pare-feu (matériel informatique) au format PDF gratuitement ! Retrouvez votre notice XGS 116w - SOPHOS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XGS 116w de la marque SOPHOS.
MODE D'EMPLOI XGS 116w SOPHOS
Retrouvez plus de renseignements sur votre apparéil en scannant le code QR ou sur www.sophos.fr/get-started-firewall
Avant de commencer, assurez-vous d'avoir une connexion Internet et munissez-vous des détails de compte fournis par votre fournisseur d'accès Internet.
1. Avant le déploiement
Merci d'avoir acheté une appliance Sophos XGS. Ce Guide de démarriage rapide décrit les étapes simples permettant de connecter votre appliance et explique comment ouvrir la console d'administration Web depuis votre PC d'administration. La console d'administration permet de configurer l'appliance entièrement.
a] Que contient la boite?
XGS 116[w]/126[w]/136[w]
Guide de démarrage rapide et Consignes de sécurité
3 antennes [sur le modele XGS 126w/136w],2 sur le modele XGS 116w
Adaptateur de courant
Cable Micro USB Cable Ethernet RJ45 Cable d'alimentation
FRANCAIS

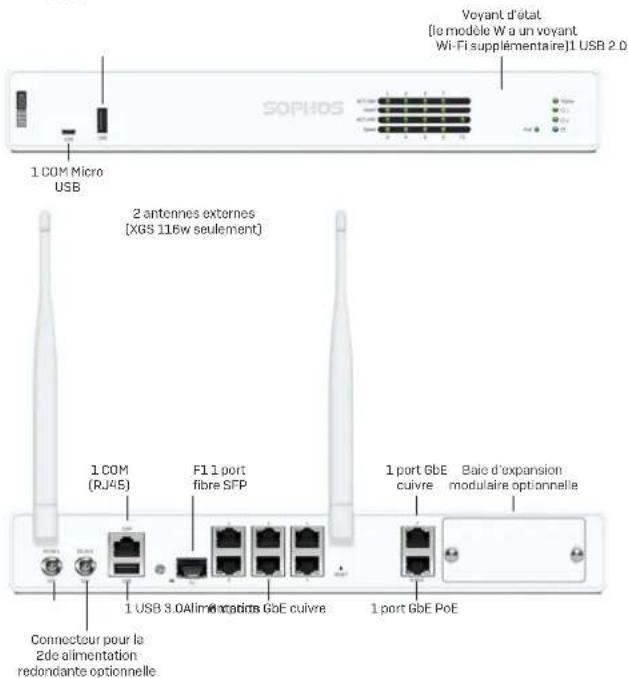

XGS 116[w]
b] Images de l'appliance : recto et verso

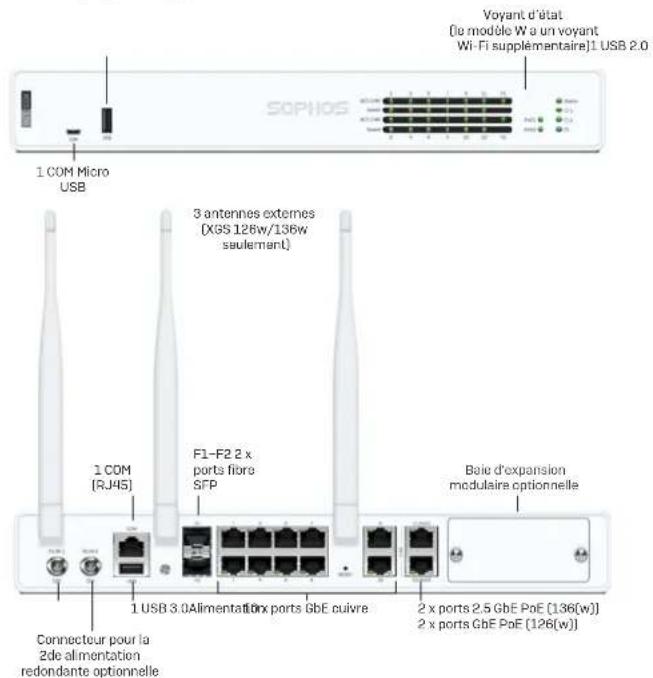

XGS 126(w)/136(w)
Interfaces
| Ports LAN Type Débit Commentaire | ||
| 1-8 | RJ45 | 10/100/1000 Mbit/s |
| 9-10(XCS 126(w)/136(w) uniquement) | RJ45 100/1000 Mbit/s | |
| 11-12(XGS 126(w)/136(w) uniquement) | RJ45 XGS 126(w):100/1000 Mbit/sXGS 136(w):100/1000/2500 Mbit/s | Les deux ports peuvent être utilisés pour fournir une alimentation PoE à un apparéil connecté (ex. point d'accès, camera IP ou téléphone IP) avec une capacité maximale de 30W (PoE 802.3at). |
| F1 SFP 1 Gbit/s Les émetteurs récepteurs SFP sont vendus séparément. | ||
| F2(XGS 126(w)/136(w) uniquement) | SFP 1 Gbit/s Les émetteurs récepteurs SFP sont vendus séparément. | |
| Autres ports Type Commentaire | ||
| COM Micro USB (avant) | RJ45 (arrière) | Vouces pouvez connecter une console série au port Micro USB ou au port RJ45 COM pour acceder à la l'interface de ligne de commande. Seul un port peut être utilisé à la fois. Si les deux ports sont connectés, le port Micro USB est prioritaire. Les paramètres de connexion requis sont les suivants:• Bits par seconde : 38 400• Bits de données : 8• Parité : N (aucune)• Bits d'arrêt 1 |
| USB | USB 2.0 (Type A) (avant)USB 3.0 (Type A) (arrière) | Vouces pouvez connecter un apparéil compatible USB 2.0 et/ou 3.0 à ces ports (par exemple clé USB, dispositif UPS [alimentation sans coupure), dongles 3G/4G). |
| Baie d'expansion | Commentaire | |
| Module 3G/4G | Peut être utilisé pour le module 3G/4G de Sophos XGS, disponible en option chez vous partenaire Sophos. | |
| Module Wi-Fi | Peut être utilisé pour le module WiFi de Sophos XGS, disponible en option chez vous partenaire Sophos. | |
FRANÇAIS
2. Installation et connexion de l'appliance
Fixation des antennes (modèle sans fil uniquement)
Fixez les antennes fournies aux connecteurs situés à l'arrière de l'appareil en position verticale.

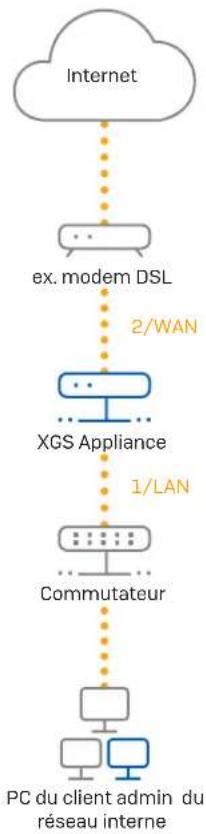

Connexion des ports aux reseaux internes et externes
- Connectez le port 1/LAN au réseau interne via un commutateur. Utilisez le cable Ethernet RJ45 fourni à cet effet. Remarque : votre ordinateur d'administration doit être connecté au même réseau.
- Connectez le port Port 2/WAN au réseau externe. La qualite de connexion au WAN dependra de voter type d'acces Internet.
Les appliances XGS sont livrées avec la configuration par défaut suivante :
| Port Ethernet Adresse IP Zone | ||
| 1/LAN 172.16.16.16/255.255.255.0 LAN | ||
| 2/WAN DHCP WAN | ||
| Nom d'utilisateur de la console d'administration | Mot de passer de la console d'administration | Mot de passer de la console CLI |
| admin admin admin | ||
| Passerelle par défaut DNS Service DHCP | ||
| DHCP DHCP Activé |
Montage de l'appliance en rack
Si vous souhaitez monter l'appareil en rack, veuillez utiliser le kit de montage en rack disponible séparément.
3. Mise sous tension de l'appliance
Branchement du cable d'alimentation et mise en marche de l'appliance
Branchez l'appliance sur le secteur à l'aide du ou des cables d'alimentation. Mettez l'appliance en marche. L'interrupteur est situé à l'arrière de l'appliance, à côte du connecteur d'alimentation. Pendant le démarrage, le voyant d'etat Situé à l'avant de l'appareil clignote en vert. Le voyant passse au vert fixe lorsque le démarrage est terminé.
4. Connexion du PC d'administration
Propriétés de connexion du PC d'administration :
Utilisez les parametes ci-dessous pour configurer votre interface reseau [PC/ordonateur portable]:
Adresse IP:172.16.16.2
Masque de reseau : Saisissez 255.255.255.0
Passerelle par défaut: Saisissez l'adresse IP de la carte réseau interne de l'appliance (Port1/LAN): 172.16.16.16
- Serveur DNS: Activez cette option et saisissez l'adresse IP de la carte réseau interne (Port1/LAN): 172.16.16.16
Connexion de votre PC/ordinateur portable au port Port 1/LAN de l'appliance :
Lancez le navigateur et saisissez l'adresse IP du port LAN auquel est connecté votre PC: https://172.16.16.16:4444
Connectez-vous avec les détails par défaut ci-dessous:
Nom d'utilisateur:admin
Mot de passage : admin
FRANÇAIS
FRANÇAIS
5. Configuration de l'appliance
a) Configuration du réseau
Selectionnez l'option « Cliquez pour commencer » sur l'écran « Bienvenue » pour démarrer la configuration de base de votre appliance. Modifie les adresses IP de l'interface, la passerelle par défaut, les paramétres DNS et le fuseau horaire pour qu'ils correspondant aux paramétres de votre réseau local.
b] Enregistrement de l'appliance
Si vous n'avez pas encore enregistréVote appliance sur MySophos, l'écran d'enregistrement « EnregistrerVote pare-feu » s'affiche. Il est nécessaire d'être connecté à Internet pour enregistrer l'appliance sur MySophos. Si vous souhaitez vous inscrite plus tard, cochez la case « Je ne veux pas m'inscrite maintainant » et passez à l'étape c.
Si un numero de série est fourni dans votre programme de licence, entrez-le dans le premier champ et cliquez sur « J'ai un numero de série existant » ou cliquez sur « Je n'ai pas de numero de série [Commencer un essai] »
Si vous effectue une mise à niveau à partir d'une appliance UTM/SG existante et que vous souhaitez migrer votre licence UTM existante vers votre nouveau pare-feu,clinquez sur le bouton correspondant sur I'écran et recherchez libre licence UTM pour la télécharger vers votre pare-feu.
Après avoir cliqué sur « Continuer», vous serez redirigè vers le portail MySophos. Si vous avez déjà un compte MySophos, saississez vos informations de connexion sous « Connexion à MySophos ». Si c'est votre première connexion, demandez un compte MySophos en saississant vos détails sous « S'inscrire à MySophos »
Selectionnez « Continuer » pour terminer la procédure d'enregistrement. Veuillez patienter pendant le déroulement de l'opération, elle ne prend que quelques secondes. Àpès l'enregistrement, vous verrez s'afficher le message « Voitre apparéil est enregistré ». Remarque : attendez que l'enregistrement soit confirmé avant de passer à l'étape suivante (« Synchronisation de la licence »).
c) Synchronisation de la licence
Cliquez sur « Démarrer la synchronisation de licence » pour télécharger vos détails de licence sur l'appliance. ÀpRES la synchronisation, vous verrez s'afficher le message « La synchronisation avec le serveur a réussi »
6. Connexion des appareils alimentés via PoE
Les ports 8 [modèle XGS 116(w) et 11/12 [modèle XGS 126(w)/136(w) peuvent fournir une alimentation PoE (Power over Ethernet) à un apparéil connecté conforme aux normes 802.3af [max. 15.4W] ou 802.3at (max. 30W). Chaque port a une capacitéemaxale de 30 watts.
N.B.: si un module d'expansion haute performance est connecté dans un emplacement modulaire XGS 126(w) ou XGS 136(w), la capacité maximale du port PoE sera limitée à 15,4 watts.
Retrouvez plus de renseignements sur les modules d'expansion haute performance sur www.sophos.com/fr-fr/support ou contactez vous revendeur Sophos le plus proche.
7. Codes des voyants de l'appliance
Voyants LED sur chaque connecteur Ethernet RJ45
| ACT/LNK (LED de gauche) | Vert Fixe 1. Le port Ethernet a établi la liaison. | |
| 2. Bonne connexion entre le port Ethernet et le Hub. | ||
| Clignotant L'adaptateur émet ou recoit des données réseau. | ||
| Déactivé 1. L'adaptateur et le commutateur ne sont pas sous tension. | ||
| 2. Les deux extrémités du réseau ne sont pas connectées. | ||
| 3. Les pilotes réseau n'ont pas été charges ou ne fonctionnent pas correctement. | ||
| Débit (voyant de droite) | Orange Activé Si le port Ethernet fonctionne à 1000 Mbit/s. | |
| Vert Activé Si le port Ethernet fonctionne à 100 Mbit/s. | ||
| Déactivé Si le port Ethernet fonctionne à 10 Mbit/s. | ||
FRANCAIS
| Voyants LED sur chaque connecteur SFP | ||
| ACT/LNK Vert Fixe1. Le connecteur SFP est sous tension. | 2. Bonne connexion entre le port SFP et le Hub. | |
| 2. Bonne connexion entre le port SFP et le Hub. | ||
| 2. Bonne connexion entre le port SFP et le Hub. | ||
| Clignotant L'adaptateur émet ou reçoit des données réseau. | ||
| Désactivé 1. L'adaptateur et le commutateur ne sont pas sous tension. | ||
| 2. Les deux extrémités du réseau ne sont pas connectées. | ||
| 3. Les pilotes réseau n'ont pas été charges ou ne fonctionnent pas correctement. | ||
| LED (Avont) | ||||||
| Stockage Bleu Clignotant Accès au SSD en cours. | ||||||
| État Vert Fixe Fonctionnement normal. | ||||||
| Clignotant L'apparéil est en cours de démarrage ou d'arrêt. | ||||||
| Rouge Fixe Éché du SSD ou du démarrage. | ||||||
| Clignotant Erreur générale (contactez le support). | ||||||
| Wi-Fi Vert Activé Wi-Fi activé. | ||||||
| Désactivé Wi-Fi déactivé. | ||||||
| Alimentation 1 VertFixe L'adaptateur de courant 1 fonctionné normalement. | ||||||
| Rouge Fixe Adaptateur de courant 1 défailleant ou déconnecté. | ||||||
| Alimentation 2 VertFixe L'adaptateur de courant 2 fonctionné normalement. | ||||||
| Rouge Fixe Adaptateur de courant 2 défailleant ou déconnecté. | ||||||
| Voyants PoE (Avont) | ||||||
| PoE1 Vert Fixe Le port PoE1 alimenté l'appareil connecté. | ||||||
| Clignotement rapide | Le port PoE1 présente une défaillance matérielle interne. | |||||
| Clignotement lent** | Le port PoE1 n'est pas alimenté (ex. l'appareil connecté exige une puissance supérieure à sa capacité maximale) ou a déetecté une défaillance sur l'appareil connecté. | |||||
| Déactivé Le port PoE1 n'alimenté pas l'appareil connecté. | ||||||
| PoE2 Vert Fixe Le port PoE2 alimenté un appareil connecté. | ||||||
| Clignotement rapide | Le port PoE2).* | |||||
| Clignotement lent** | Le port PoE2 n'est pas alimenté (ex. l'appareil connecté exige une puissance supérieure à sa capacité maximale) ou a déetecté une défaillance sur l'appareil connecté. | |||||
| Déactivé Le port PoE2 n'alimenté pas l'appareil connecté. | ||||||
8. Support et documentation
Retrouvez plus de renseignements et accedez au support technique sur www.sophos.com/fr-fr/support ou contactez votre revendeur Sophos le plus proche.
Consultez nos « Ressources pour démarrer » pour découvert comment bénéficier de tous les avantages yours.
Votte achat www.sophos.fr/get-started-firewall
- Le clignotement correspond à un cycle On/Off se produitant environ toutes les 0,3 secondes.
** Le clignotement correspond à un cycle On/Off se produitant environ toutes les 2,5 secondes.
