BEDIENUNGSANLEITUNG XGS 116w SOPHOS

Fur weitere Informationen zu Ihr Appliance scannen Sie den QR-Code oder gehen Sie auf www.sophos.com/get-started-firewall.

Bevor Sie beginnen, vergewissern Sie sich, dass Sie mit dem Internet verbunden sind und die Kontodaten vorliegen, die Sie von Ihr hem ISP erhalten haben.

1. Vorder Bereitsstellung

Herzlichen Glückwunsch zum Kauf dieser Sophos XGS Appliance. Diese Kurzanleitung beschreiben schrittweise, wie Sie die Appliance verbinden, und erlautert, wie Sie über ihren Administrations-PC die webbasierte Admin Console öffnen. Über die Admin Console können Sie jeder Aspekt der Appliance konfigurieren.

a) Lieferumfang

XGS 116[w]/126[w]/136[w]

These Kurzanleitung und Sicherheitsanweisungen

3 Antennen [Modell XGS 126w/136w, 2 bei Modell XGS 116w]

Netzadapter

Micro USB-Kabel RJ45 Ethernet-Kabel Netzkabel

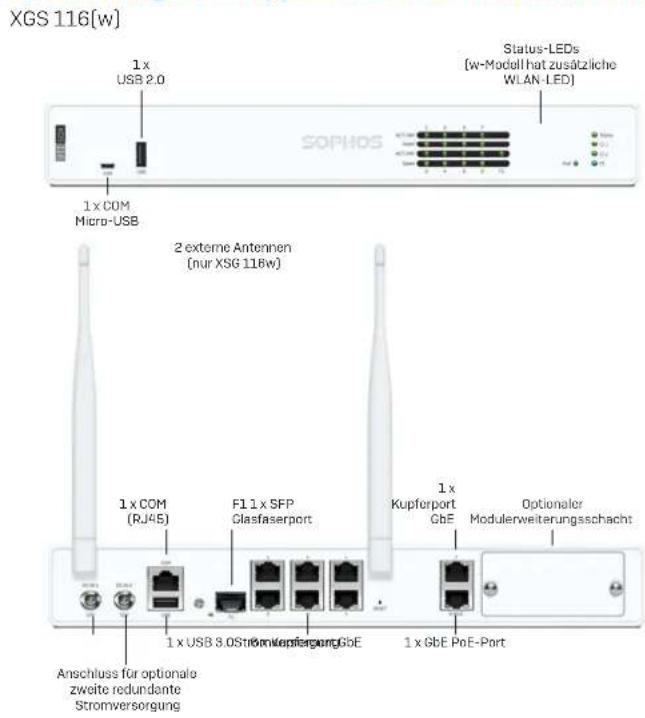

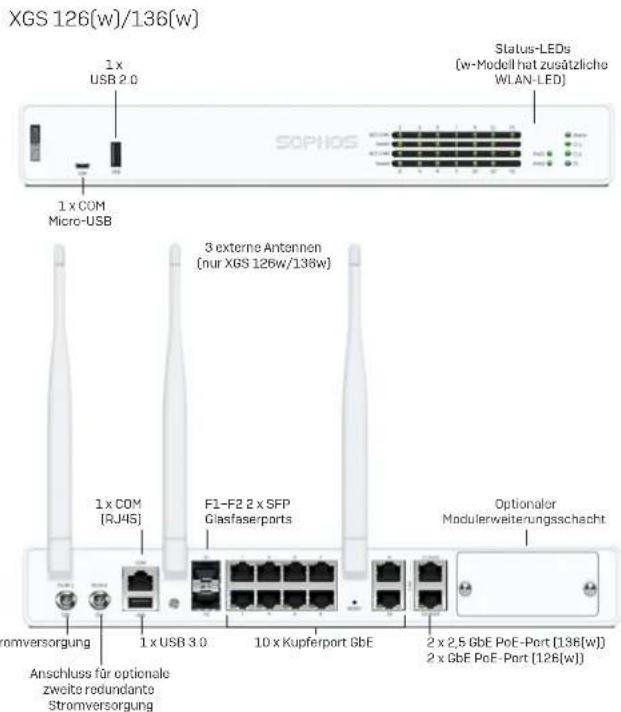

b] Abbildungen der Appliance: Vorder- und Rückseite

DEUTSCH

Schnittstellens

LAN-Ports Typ Geschwindigkeit Bemerkung
1-8 RJ45 10/100/1000 MBit/s Port	8 an XGS 116(w) kann verwendet werden, um ein verbundenes Gerät (z. B. Access Point, IP-Kamera oder IP-Telefon) über PoE mit bis zu 30 W [PoE 802.3at] zu versorgen.
9-10(Nur XGS 126(w)/136(w))	RJ45 100/1000 MBit/s
11-12(Nur XGS 126(w)/136(w))	RJ45 XGS 126(w):100/1000 MBit/sXGS 136(w):100/1000/2500 MBit/s	Beide Ports können verwendet werden, um ein verbundenes Gerät (z. B. Access Point, IP-Kamera oder IP-Telefon) über PoE mit jeweils bis zu 30 W [PoE 802.3at] zu versorgen.
F1 SFP 1 GBit/s SFP Transceiver sind separat erhältlich.
F2(Nur XGS 126(w)/136(w))	SFP 1 GBit/s SFP Transceiver sind separat erhältlich.
Andere Ports Typ Bemerkung
COM Micro USB [Vorderseite]	RJ45 [Rückseite]	Sie können eine serielle Konsole entweder an den RJ45- oder Micro-USB-COM-Port anschließen, um auf die Befehlszeile zuzugreifen. Es kann immer nur ein Port genutzt werden. Wenn beide Ports verbunden sind, hat der Micro-USB-Port Vorrang.Die erforderlichen Verbindungseinstellungen lauten wie folgt:• Bits je Sekunde: 38.400• Datenbits: 8• Parität: N [keine]• Stoppbits: 1
USB	USB 2.0 [Typ A] [Vorderseite]USB 3.0 [Typ A] [Rückseite]	Sie können ein USB 2.0- und/oder 3.0-kompatibles Gerät an diesePorts anschließen (z. B. USB-Stick, UPS, 3G/4G-Dongle).
Erweiterungsschacht	Bemerkung
3G/4G-Modul	Kann für das Sophos XGS 3G/4G-Modul verwendet werden, das optional bei ihrem Sophos Partner erhältlich ist.
WLAN-Modul	Kann für das Sophos XGS WLAN-Modul verwendet werden, das optional bei ihrem Sophos Partner erhältlich ist.

2. Appliance montieren und verbinden

Antennen montieren (nur bei Wireless-Modellen)

Steen Sie die mitgelieferten Antennen in die entsprechenden Anschlüsse auf der Rückseite ihrer Appliance ein und bringen Sie in eine vertikale Position.

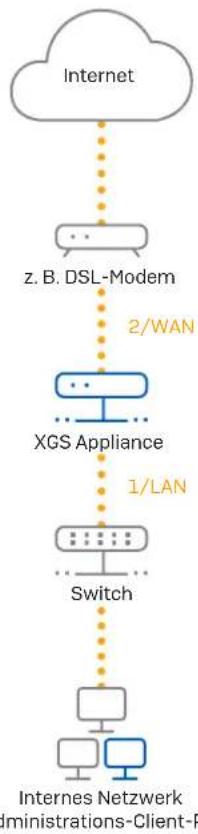

Ports mit den internen und externen Netzwerken verbinden

1. Verbinden Sie Port 1/LAN über einen Switch mit dem internen Netzwerk. Verwenden Sie hierzu das beiliegende RJ45 Ethernet-Kabel. Beachten Sie, dass Ihr Administrations-PC bereits mit diesen Netzwerk verbunden sein muss.
2. Verbinden Sie Port 2/WAN mit dem externen Netzwerk. Die Verbindung zum WAN hangt von der Art des Internetzugangs ab.

Für die XGS Appliances sind werkseitig folgende Standardeinstellungen festgelegt:

Ethernet-Port IP-Adresse Zonen-
1/LAN 172.16.16.16/255.255.255.0 LAN
2/WAN DHCP WAN

Benutzername Admin Console Kennwort Admin Console Kennwort CLI Console
admin admin admin

Standard-Gateway DNS DHCP-Dienst
DHCP DHCP Aktiviert

Appliance im Rack montieren

Wenn Sie die Appliance in einem Rack montieren möchten, verwenden Sie das für diese Geät optional erhaltliche Rackmontage-Kit.

DEUTSCH

3. Appliance einschalten

Netzkabel anschließen und Appliance einschalten

SchlieBen Sie die Appliance mit dem beiliegenden Netzkabel an eine Netzsteckdose an. Schalten Sie die Appliance ein. Der Netzschalter befindet sich auf der Rückseite der Appliance herein dem Netzanschluss. Beim Hochfahren blinkt die Status-LED auf der Vorderseite grun. Sobald die Appliance hochgefahren ist, leuchtet die Status-LED grun.

4. Administrations-PC verbinden

Verbindungseigenschaften des Administrations-PC:

Verwenden Sie die nachfolgenden Einstellungen für die Konfiguration ihrer [PC-/Notebook-] Netzwerkschnittstelle:

IP-Adresse:172.16.16.2
Netzmaske:255.255.255.0

• Standardgateway: Geben Sie die IP-Adresse der internen Netzwerkkart der Appliance ein [Port1/LAN]: 172.16.16.16
  DNS-Server: Aktivieren Sie diese Option und geben Sie die IP-Adress der internen Netzwerkkarte ein (Port1/LAN): 172.16.16.16

Verbinden Sie ihren PC/Ihr Notebook mit Port 1/LAN der Appliance:

Öffnen Sie den Browser und geben Sie die IP-Adresse des LAN-Ports der Appliance ein, mit dem Ihr PC verbunden ist: https://172.16.16.16:4444

Melden Sie sich mit den nachfolgenden Standarddaten an:

Username: admin

Password: admin

5. Appliance einrichten

a) Netzwerkkonfiguration vornehmen

Wahlen Sie „Klicken zum Beginnen" auf dem Bildschirm „Willkommen", um die Basiskonfiguration für ihre Appliance vorzunehmen. Ändern Sie die Schnittstellen-IP-Adressen, das Standard-Gateway, die DNS-Einstellungen und das Datum/die Zeitzone entsprechend ihren lokalen Netzwerkeinstellungen.

b] Appliance registrieren

Falls Sie Ihr Appliance noch nicht bei MySophos registriert haben, wird der Bildschirm „Ich firewall registrierten" angezeigt. Für die Registierung bei MySophos muss die Appliance mit dem Internet verbunden sein. Wenn Sie sich später registrierten möchten, klichen Sie in das Kontrollkastchen „Ich möchte mich jetzt nicht registrierten" und fahren Sie mit Abschnitt c) fort.

Wenn ihre Lizenzdokumentation eine Seriennummer enthalt, geben Sie dieseitte in das erste Feld ein und klichen Sie auf Ich habe eine bestehende Seriennummer", andernfalls klichen Sie auf Ich habe keine Seriennummer (Testperiode starten)".

Wenn Sie ein Upgrade von einer vorhandenen UTM/SG Appliance durchfuhren und ihre vorhandene UTM-Lizenz auf ihre neue Firewall migrieren möchten, klichen Sie auf die entsprechende Schaltfläche auf dem Bildschirm und suchen Sie nach Ihrer UTM-Lizenz, um sie zu ihrer Firewall hochzuladen.

Wenn Sie auf „Weiter" klichen, werden Sie zum MySophos-Portal weitergeleitet. Falls Sie bereits ein MySophos-Konto besitzen, geben Sie ihre Anmeldedaten unter „Bei MySophos anmelden" ein. Als neuer Benutzer mussen Sie sich für ein MySophos-Konto registriieren, indem Sie die erforderlichen Angaben unter „Für MySophos registrierten" eintragen.

Klichen Sie auf „Weiter“, um die Registriierung abzuschreiben.itte warten Sie einige Sekunden, bis der Vorgang abgeschlossen ist. Nach der erfolgreichen Registriierung wird ein Bildschirm mit der Meldung „Ohre Appliance ist jetzt registriert" angezeigt. Beachten Sie, dass Sie mit dem nachsten Schritt - „Lizenz synchronisieren" - erst nach erfolglicher Registriierung der Appliance fortfahren sollenen.

c) Lizenz synchronisieren

Klichen Sie auf „Lizenzsynchronisierung starten", um Lizenzinformationen von Sophos auf die Appliance abzurufen. Nach der Synchronisierung wird ein Bildschirm mit der Meldung „Synchronisierung mit Server war erfolgreich" angezeigt.

DEUTSCH

6. Über PoE versorgte Geräte anschließen

Die Ports 8 (an XGS 116[w]) und 11/12 (an XGS 126[w]/136[w]) können über Power-over-Ethernet [PoE] ein verbundenes PoE-Gerat versorgen, das den Standard 802.3af [max. 15,4 W) oder 802.3at [max. 30 W] erfüllt. jeder Port kann bis zu 30 W bereitstellen.

Hinweis: Wird ein Hochleistungs-Erweiterungsmodul im Modul-Slot der XGS 126[w] oder XGS 136[w] verwendet, kann der PoE-Port hochstens 15,4 Watt bereitstellen.

Weitere Informationen zu Hochleistungs-Erweiterungsmodulen finden Sie auf www.sophos.com/de-de/support oder wenden Sie sich an ihren Sophos Vertriebspartner vor Ort.

7. LED-Codes der Appliance

LEDs am jeweiligen RJ45 Ethernet-Anschluss
ACT/LNK (Linke LED)	Grün Konstant 1. Der Ethernet-Port hat eine Verbindung hergestellt.2. Verbindung zwischen Ethernet-Port und Hub Funktioniert.
	Blinkt Der Adapter sendet oder empfängt Netzwerkdaten.
	Aus 1. Adapter und Switch werden nicht mit Strom versorgt.2. Keine Verbindung zwischen beiden Netzwerkenden.3. Netzwerktreiber wurden nicht geladen oder funktionieren nicht richtig.
Geschwindigkeit (Rechte LED)	Gelb An Wenn der Ethernet-Port mit 1000 MBit/s arbeitet.
	Grün An Wenn der Ethernet-Port mit 100 MBit/s arbeitet.
	Aus Wenn der Ethernet-Port mit 10 MBit/s arbeitet.
LEDs am jeweiligen SFP-Anschluss
ACT/LNK Grün Konstant 1. Der SFP-Anschluss wird mit Strom versorgt.2. Verbindung zwischen SFP-Port und Hub Funktioniert.
	Blinkt Der Adapter sendet oder empfängt Netzwerkdaten.
	Aus 1. Adapter und Aus 2. Keine Verbindung zwischen beiden Netzwerkenden.3. Netzwerktreiber wurden nicht geladen oder funktionieren nicht richtig.

LEDs (Vorderseite)
Spelcher Blau Blinkt	Zugriff auf SSD.
Status Grün Konstanti	Normaler Betrieb.
		Blinkt Appliance fahrhoch oder herunter.
	Rot Konstant Probleme mit SSD oder beim Hochfahren.
		Blinkt Allgemeiner Fehler [bitte Support kontaktieren].
WLAN Grün An WLAN ist aktiv.
		Aus WLAN ist inaktiv.
Power 1 Grün Konstanti	Netzadapter 1 Funktioniert normal.
	Rot Konstant Netzadapter 1 Funktioniert nicht oder ist nicht verbunden.
Power 2 Grün Konstanti	Netzadapter 2 Funktioniert normal.
	Rot Konstant Netzadapter 2 Funktioniert nicht oder ist nicht verbunden.

DEUTSCH

POE-LEDS (Vorderseite)
PoE1 Grün Konstant	PoE1 versorgt verbundenes Gerät.
	Blinkt schnell"	Interner Hardwareausfall bei PoE1.
	Blinkt langsam"	An PoE1 wird Versorgung verweigert [z. B. weil verbundenes Gerät einen higheren Bedarf hat als die max. Leistungskapazität] oder es wurde ein Fehler beim verbundenen Gerät festgestellt.
	Aus PoE1 versorgt verbundenes Gerät nicht.
PoE2 Grün Konstant	PoE2 versorgt verbundenes Gerät.
	Blinkt schnell"	Interner Hardwareausfall bei PoE2.
	Blinkt langsam"	An PoE2 wird Versorgung verweigert [z. B. weil verbundenes Gerät einen higheren Bedarf hat als die max. Leistungskapazität] oder es wurde ein Fehler beim verbundenen Gerät festgestellt.
	Aus PoE2 versorgt verbundenes Gerät nicht.

8. Support und Dokumentation

Für weitere Informationen und technischen Support gehen Sie auf die Website www.sophos.com/de-de/support oder wenden Sie sich an ihren Sophos Vertriebspartner vor Ort. Lesen Sie in unseren Ressourcen für den Einstieg nach, wie Sie ihre Appliance optimal nutzen kon www.sophos.com/get-started-firewall

• Das Blinken erfolgt in einem Ein/Aus-Zyklus ca. alle 0,3 Sekunden.
  ** Das Blinken erfolgt in einem Ein/Aus-Zyklus ca. alle 2,5 Sekunden.
