BEDIENUNGSANLEITUNG XGS 136w SOPHOS

Für weitere Informationen zu Ihrer Appliance scannen Sie den QR-Code oder gehen Sie auf www.sophos.com/get-started-firewall.

Bevor Sie beginnen, vergewissern Sie sich, dass Sie mit dem Internet verbunden sind und die Kontodaten vorliegen, die Sie von Ihrem ISP erhalten haben.

1. Vor der Bereitstellung

Herzlichen Glückwunsch zum Kauf dieser Sophos XGS Appliance. Diese Kurzanleitung beschreibt schrittweise, wie Sie die Appliance verbinden, und erläutert, wie Sie über Ihren Administrations-PC die webbasierte Admin Console öffnen. Über die Admin Console können Sie jeden Aspekt der Appliance konfigurieren.

a) Lieferumfang

XGS 116[w]/126[w]/136[w]

Diese Kurzanleitung und Sicherheitsanweisungen

3 Antennen [Modell XGS 126w/136w, 2 bei Modell XGS 116w]

Netzadapter

Micro USB-Kabel RJ45 Ethernet-Kabel Netzkabel

DEUTSCH

b) Abbildungen der Appliance: Vorder- und Rückseite

XGS 116[w] 1x USB 2.0 Status-LEDs (w-Modell hat zusätzliche WLAN-LED) 1x COM Micro-USB 2 externe Antennen (nur XSG 118w) 1x COM (RJ45) F1 1x SFP Glasfaserport 1x Kupferport GbE 1x GbE PnE-Port Optionaler Modulerweiterungsschacht Anschluss für optionale zweite redundante Stromversorgung 1x USB 3.0Str GlenkopergangGbE 1x GbE PnE-Port

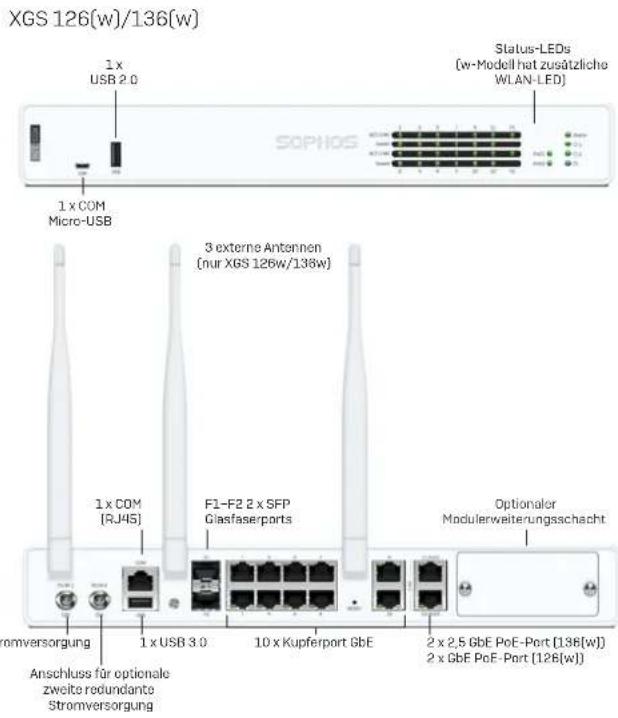

XGS 126(w)/136(w) 1x USB 2.0 1 x COM Micro-USB SOPHOS Status-LEDs [w-Modell hat zusätzliche WLAN-LED] 3 externe Antennen [nur XGS 126w/138w] 1 x COM [RJ45] F1-F2 2 x SFP Glasfaser/ports Optionaler Modulerweiterungssachacht Anschluss für optionale zweite redundante Stromversorgung 1 x USB 3.0 10 x Kupferport GbE 2 x 2,5 GbE PoE-Port [136(w)] 2 x GbE PoE-Port [126(w)]

11 Kurzanleitun

DEUTSCH

Schnittstellen

LAN-Ports Typ Geschwindigkeit Bemerkung
1-8 RJ45 10/100/1000 MBit/s Port	8 an XGS 116(w) kann verwendet werden, um ein verbundenes Gerät (z. B. Access Point, IP-Kamera oder IP-Telefon) über PoE mit bis zu 30 W (PoE 802.3at) zu versorgen.
9-10(Nur XGS 126[w]/136[w])	RJ45 100/1000 MBit/s
11-12(Nur XGS 126[w]/136[w])	RJ45 XGS 126(w):100/1000 MBit/sXGS 136(w):100/1000/2500 MBit/s	Beide Ports können verwendet werden, um ein verbundenes Gerät (z. B. Access Point, IP-Kamera oder IP-Telefon) über PoE mit jeweils bis zu 30 W (PoE 802.3at) zu versorgen.
F1 SFP 1 GBit/s SFP Transceiver sind separat erhältlich.
F2(Nur XGS 126[w]/136[w])	SFP 1 GBit/s SFP Transceiver sind separat erhältlich.

Andere Ports Typ Bemerkung
COM Micro USB [Vorderseite]	RJ45 [Rückseite]	Sie können eine serielle Konsole entweder an den RJ45- oder Micro-USB-COM-Port anschließen, um auf die Befehlszeile zuzugreifen. Es kann immer nur ein Port genutzt werden. Wenn beide Ports verbunden sind, hat der Micro-USB-Port Vorrang.Die erforderlichen Verbindungseinstellungen lauten wie folgt:Bits je Sekunde: 38/400Datenbits: 8Parität: N [keine]Stoppbits: 1
USB	USB 2.0 [Typ A] [Vorderseite]USB 3.0 [Typ A] [Rückseite]	Sie können ein USB 2.0- und/oder 3.0-kompatibles Gerät an diese Ports anschließen (z. B. USB-Stick, UPS, 3G/4G-Dongle).

Erweiterungsschacht	Bemerkung
3G/4G-Modul	Kann für das Sophos XGS 3G/4G-Modul verwendet werden, das optional bei Ihrem Sophos Partner erhältlich ist.
WLAN-Modul	Kann für das Sophos XGS WLAN-Modul verwendet werden, das optional bei Ihrem Sophos Partner erhältlich ist.

2. Appliance montieren und verbinden

Antennen montieren (nur bei Wireless-Modellen)

Stecken Sie die mitgelieferten Antennen in die entsprechenden Anschlüsse auf der Rückseite Ihrer Appliance ein und bringen Sie sie in eine vertikale Position.

Ports mit den internen und externen Netzwerken verbinden

1. Verbinden Sie Port 1/LAN über einen Switch mit dem internen Netzwerk. Verwenden Sie hierzu das beiliegende RJ45 Ethernet-Kabel. Beachten Sie, dass Ihr Administrations-PC ebenfalls mit diesem Netzwerk verbunden sein muss.
2. Verbinden Sie Port 2/WAN mit dem externen Netzwerk. Die Verbindung zum WAN hängt von der Art des Internetzugangs ab.

Für die XGS Appliances sind werkseitig folgende Standardeinstellungen festgelegt:

Ethernet-Port IP-Adresse Zonen-
1/LAN 172.16.16.16/255.255.255.0 LAN
2/WAN DHCP WAN
Benutzername Admin Console Kennwort Admin Console Kennwort CLI Console
admin admin admin
Standard-Gateway DNS DHCP-Dienst
DHCP DHCP Aktiviert

Appliance im Rack montieren

Wenn Sie die Appliance in einem Rack montieren möchten, verwenden Sie das für dieses Gerät optional erhältliche Rackmontage-Kit.

DEUTSCH

3. Appliance einschalten

Netzkabel anschließen und Appliance einschalten

Schließen Sie die Appliance mit dem beiliegenden Netzkabel an eine Netzsteckdose an. Schalten Sie die Appliance ein. Der Netzschalter befindet sich auf der Rückseite der Appliance neben dem Netzanschluss. Beim Hochfahren blinkt die Status-LED auf der Vorderseite grün. Sobald die Appliance hochgefahren ist, leuchtet die Status-LED grün.

4. Administrations-PC verbinden

Verbindungseigenschaften des Administrations-PC:

Verwenden Sie die nachfolgenden Einstellungen für die Konfiguration Ihrer (PC-/Notebook-) Netzwerkschnittstelle:

IP-Adresse: 172.16.16.2
• Netzmaske: 255.255.255.0
- Standardgateway: Geben Sie die IP-Adresse der internen Netzwerkkarte der Appliance ein (Port1/LAN): 172.16.16.16
- DNS-Server: Aktivieren Sie diese Option und geben Sie die IP-Adresse der internen Netzwerkkarte ein (Port1/LAN): 172.16.16.16

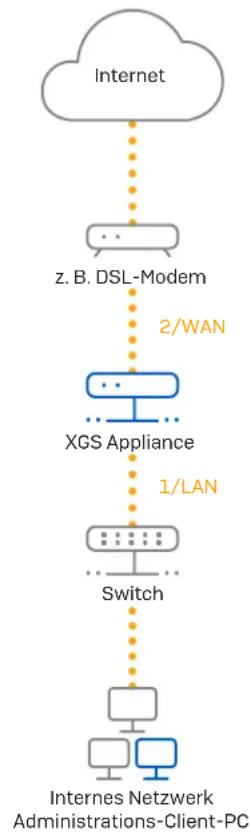

Verbinden Sie Ihren PC/Ihr Notebook mit Port 1/LAN der Appliance:

Öffnen Sie den Browser und geben Sie die IP-Adresse des LAN-Ports der Appliance ein, mit dem Ihr PC verbunden ist: https://172.16.16.16:4444

Melden Sie sich mit den nachfolgenden Standarddaten an:

Username: admin

Passwort: admin

DEUTSCH

5. Appliance einrichten

a) Netzwerkkonfiguration vornehmen

Wählen Sie „Klicken zum Beginnen“ auf dem Bildschirm „Willkommen“, um die Basiskonfiguration für Ihre Appliance vorzunehmen. Ändern Sie die Schnittstellen-IP-Adressen, das Standard-Gateway, die DNS-Einstellungen und das Datum/die Zeitzone entsprechend Ihren lokalen Netzwerkeinstellungen.

b) Appliance registrieren

Falls Sie Ihre Appliance noch nicht bei MySophos registriert haben, wird der Bildschirm „Ihre Firewall registrieren“ angezeigt. Für die Registrierung bei MySophos muss die Appliance mit dem Internet verbunden sein. Wenn Sie sich später registrieren möchten, klicken Sie in das Kontrollkästchen „Ich möchte mich jetzt nicht registrieren“ und fahren Sie mit Abschnitt c) fort.

Wenn Ihre Lizenzdokumentation eine Seriennummer enthält, geben Sie diese bitte in das erste Feld ein und klicken Sie auf „Ich habe eine bestehende Seriennummer“, andernfalls klicken Sie auf „Ich habe keine Seriennummer (Testperiode starten)“.

Wenn Sie ein Upgrade von einer vorhandenen UTM/SG Appliance durchführen und Ihre vorhandene UTM-Lizenz auf Ihre neue Firewall migrieren möchten, klicken Sie auf die entsprechende Schaltfläche auf dem Bildschirm und suchen Sie nach Ihrer UTM-Lizenz, um sie zu Ihrer Firewall hochzuladen.

Wenn Sie auf „Weiter“ klicken, werden Sie zum MySophos-Portal weitergeleitet. Falls Sie bereits ein MySophos-Konto besitzen, geben Sie Ihre Anmeldedaten unter „Bei MySophos anmelden“ ein. Als neuer Benutzer müssen Sie sich für ein MySophos-Konto registrieren, indem Sie die erforderlichen Angaben unter „Für MySophos registrieren“ eintragen.

Klicken Sie auf „Weiter“, um die Registrierung abzuschließen. Bitte warten Sie einige Sekunden, bis der Vorgang abgeschlossen ist. Nach der erfolgreichen Registrierung wird ein Bildschirm mit der Meldung „Ihre Appliance ist jetzt registriert“ angezeigt. Beachten Sie, dass Sie mit dem nächsten Schritt – „Lizenz synchronisieren“ – erst nach erfolgreicher Registrierung der Appliance fortfahren sollten.

c) Lizenz synchronisieren

Klicken Sie auf „Lizenzsynchronisierung starten“, um Lizenzinformationen von Sophos auf die Appliance abzurufen. Nach der Synchronisierung wird ein Bildschirm mit der Meldung „Synchronisierung mit Server war erfolgreich“ angezeigt.

6. Über PoE versorgte Geräte anschließen

Die Ports 8 [an XGS 116[w)] und 11/12 [an XGS 126[w]/136[w)] können über Power-over-Ethernet [PoE] ein verbundenes PoE-Gerät versorgen, das den Standard 802.3af (max. 15,4 W) oder 802.3at (max. 30 W) erfüllt. Jeder Port kann bis zu 30 W bereitstellen.

Hinweis: Wird ein Hochleistungs-Erweiterungsmodul im Modul-Slot der XGS 126[w] oder XGS 136[w] verwendet, kann der PoE-Port höchstens 15,4 Watt bereitstellen.

Weitere Informationen zu Hochleistungs-Erweiterungsmodulen finden Sie auf www.sophos.com/de-de/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort.

7. LED-Codes der Appliance

LEDs am jeweiligen RJ45 Ethernet-Anschluss
ACT/LNK (Linke LED)	Grün Konstant 1. Der Ethernet-Port hat eine Verbindung hergestellt.
	Aus 1. Adapter und Switch werden nicht mit Strom versorgt.

LEDs am jeweiligen SFP-Anschluss

ACT/LNK Grün Konstant 1. Der SFP-Anschluss wird mit Strom versorgt.
		2. Verbindung zwischen SFP-Port und Hub funktioniert.
	Blinkt Der Adapter sendet oder empfängt Netzwerkdaten.
	Aus 1. Adapter und	Switch werden nicht mit Strom versorgt.2. Keine Verbindung zwischen beiden Netzwerkenden.3. Netzwerktreiber wurden nicht geladen oder funktionieren nicht richtig.

LEDs [Vorderseite]

Speicher Blau Blinkt Zugriff auf SSD.
Status Grün Konstant Normaler Betrieb.
	Blinkt Appliance fährt hoch oder herunter.
	Rot Konstant Problem mit SSD oder beim Hochfahren.
	Blinkt Allgemeiner Fehler [bitte Support kontaktieren].
WLAN Grün An WLAN ist aktiv.
	Aus WLAN ist inaktiv.
Power 1 Grün Konstant Netzadapter 1 funktioniert normal.
Power 2 Grün Konstant Netzadapter 2 funktioniert normal.

DEUTSCH

POE-LEDS (Vorderseite)

PoE1 Grün Konstant PoE1 versorgt verbundenes Gerät.
	Blinkt schnell*	Interner Hardwareausfall bei PoE1.
	Blinkt langsam**	An PoE1 wird Versorgung verweigert (z. B. weil verbundenes Gerät einen höheren Bedarf hat als die max. Leistungskapazität) oder es wurde ein Fehler beim verbundenen Gerät festgestellt.
	Aus PoE1 versorgt verbundenes Gerät nicht.
PoE2 Grün Konstant PoE2 versorgt verbundenes Gerät.
	Blinkt schnell*	Interner Hardwareausfall bei PoE2.
	Blinkt langsam**	An PoE2 wird Versorgung verweigert (z. B. weil verbundenes Gerät einen höheren Bedarf hat als die max. Leistungskapazität) oder es wurde ein Fehler beim verbundenen Gerät festgestellt.
	Aus PoE2 versorgt verbundenes Gerät nicht.

8. Support und Dokumentation

Für weitere Informationen und technischen Support gehen Sie auf die Website

www.sophos.com/de-de/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort.

Lesen Sie in unseren Ressourcen für den Einstieg nach, wie Sie Ihre Appliance optimal nutzen können:

www.sophos.com/get-started-firewall

* Das Blinken erfolgt in einem Ein/Aus-Zyklus ca. alle 0,3 Sekunden.

** Das Blinken erfolgt in einem Ein/Aus-Zyklus ca. alle 2,5 Sekunden.
