| 产品类型 | 硬件防火墙，具备网络安全功能 |
| 品牌和型号 | Sophos XGS 136w |
| 尺寸（近似） | 300 x 200 x 44 毫米（长 x 深 x 高） |
| 重量（近似） | 2.0 千克 |
| 电源 | 外部电源适配器（随附），可选冗余电源 |
| 网络接口 | 12 个 RJ45 端口（8 个 GbE、2 个 GbE、2 个 2.5 GbE PoE），2 个 SFP 端口（1 Gbit/s） |
| PoE 端口 | 端口 8、11、12：每个最大 30W（802.3at），使用高性能扩展模块时限制为 15.4W |
| 无线连接 | 内置 Wi-Fi（W 型号），带 3 根外置天线 |
| 主要功能 | 防火墙、VPN（IPsec、SSL）、IPS、应用控制、网页过滤、威胁防护 |
| LED 指示灯 | 状态指示灯（绿色/红色）、Wi-Fi、电源、网络活动、PoE |
| 维护与清洁 | 断开设备电源，用干燥的无绒布清洁。请勿使用液体或研磨性产品。 |
| 安全 | 请勿打开机箱，清洁前断开电源，仅使用随附的适配器 |
| 备件与可维修性 | 模块化扩展插槽，用于可选模块（3G/4G、Wi-Fi）。用户不可维修任何部件。请联系 Sophos 支持。 |
| 随附配件 | 快速入门指南、3 根天线、电源适配器、Micro USB 线缆、RJ45 以太网线缆、电源线 |
| 默认配置 | 端口 1/LAN：172.16.16.16/24，端口 2/WAN：DHCP，用户名/密码：admin/admin |
| 工作温度 | 0 °C 至 40 °C（网络设备标准估计值） |
常见问题 - XGS 136w SOPHOS
用户关于以下问题的提问 XGS 136w SOPHOS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 防火墙 免费PDF格式！查找您的手册 XGS 136w - SOPHOS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 XGS 136w 品牌 SOPHOS.
用户手册 XGS 136w SOPHOS
要了解有关您的设备的详细信息，请扫描 QR 码或访问 www.sophos.com/get-started-firewall
开始前，请确认您拥有有效的因特网连接，并且确保您的 ISP 所提供的账户信息可用。
1.部署前
祝贺您购买 Sophos XGS 设备。本快速入门指南简要地分步介绍了设备的连接方法，并解释了如何通过您的管理计算机打开基于 Web 的 Admin Console。Admin Console 让您可以配置设备的各个方面。
a) 包装清单
XGS 116(w)/126(w)/136(w)
快速安装指南和安全说明
3 x 天线
(XGS 126w/136w)
模块，在 XGS 116w
模块上为 2 根)
电源适配器
Micro USB 电缆
RJ45 以太网线缆，
1 个电源线
中国

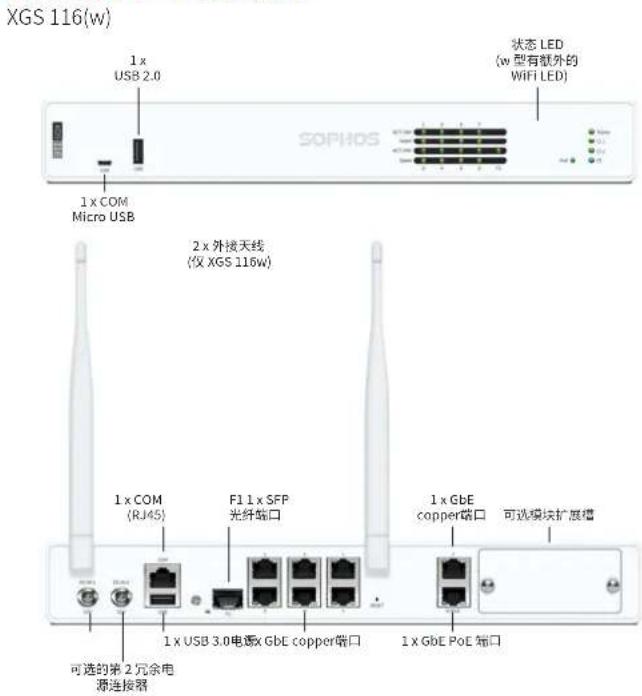

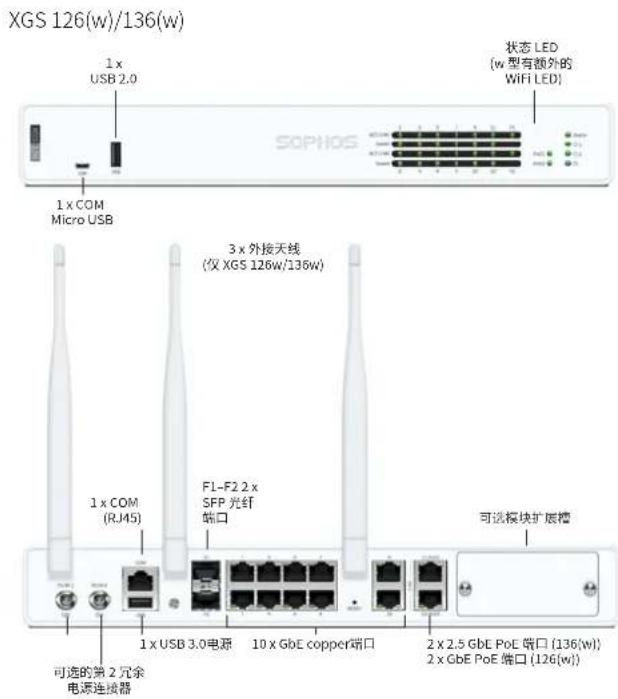

b) 设备图片：正面和后面
中国
接口
| LAN 端口 类型 速度 注释 | |||
| 1-8 | RJ45 10/100/1000 Mbps XGS 116(w) 的端口 8 | 可用于通过 PoE 为连接的设备 (如接入点、IP 摄像头或 IP 电话) 供电,供电功率高达 30W (PoE 802.3at)。 | |
| 9-10(仅 XGS 126(w)/136(w)) | RJ45 100/1000 Mbps | ||
| 11-12(仅 XGS 126(w)/136(w)) | RJ45 XGS 126(w):100/1000 MbpsXGS 136(w):100/1000/2500 Mbps | 两个端口都可以用于通过 PoE 为连接的设备 (如接入点、IP 摄像头或 IP 电话) 供电,每一个的供电功率高达 30W (PoE 802.3at)。 | |
| F1 | SFP 1 Gbps | SFP 收发器单独销售。 | |
| F2(仅 XGS 126(w)/136(w)) | SFP 1 Gbps | SFP 收发器单独销售。 | |
| 其他端口类型注释 | ||
| COM | Micro USB (正面)RJ45 (后面) | 您可以将串行控制台连接到 Micro USB 或 RJ45 COM 端口以访问 CLI。一次只能使用一个端口。如果两个端口都连接,将优先使用 Micro USB 端口。所需连接设置如下:每秒位数:38,400数据位:8奇偶校验:N(无)停止位:1 |
| USB | USB 2.0 (A型)(正面)USB 3.0 (A型)(后面) | 您可以将 USB 2.0 及/或 3.0 兼容设备连接到这些端口(例如 USB 驱动器、UPS、3G/4G 硬件保护装置)。 |
| 扩展槽 注释 | |
| 3G/4G 模块 | 可用于 Sophos XGS 3G/4G 模块,这些模块可以从您的 Sophos 合作伙伴处选购。 |
| WiFi 模块 | 可用于 Sophos XGS WiFi 模块,这些模块可以从您的 Sophos 合作伙伴处选购。 |
中国
2. 安装和连接设备
安装天线 (仅适用于无线型号)
将提供的天线连接到您设备后面的连接器上，并将它们在垂直位置对齐。
将端口连接到内部网络和外部网络
- 通过交换机将端口 1/LAN 连接到内部网络。为此，请使用提供的 RJ45 以太网线缆。请注意，您的管理计算机也必须连接到该网络。
- 将端口 2/WAN 端口连接到外部网络。WAN 的连接方式取决于 Internet 访问的类型。
XGS 设备的出厂默认设置如下:
| 以太网端口 IP地址 区域 | ||
| 1/LAN | 172.16.16.16/255.255.255.0 局域网 | |
| 2/WAN | DHCP 广域网 |
| 管理控制台的用户名 | 管理控制台的密码 | CLI控制台密码 | |
| admin | admin admin |
如果要将设备安装到机架内，请使用为此设备提供的可选配机架安装工具。
3. 接通设备电源
连接电源线并开启设备
使用电源线将设备连接到电源。开启设备。电源开关位于设备后面，在电源接头旁边。启动时，前面的状态 LED 将会闪烁绿色。设备完全启动后，状态 LED 将变为稳定的绿色。
4. 连接您的管理计算机
管理计算机连接属性：
使用以下设置配置您的(计算机/笔记本)网络接口：
IP 地址：172.16.16.2
子网掩码：输入 255.255.255.0
- 默认网关：输入设备的内部网卡的IP地址(端口1/LAN)：172.16.16.16
DNS 服务器：启用此选项，并输入内部网卡的 IP 地址 (端口 1/LAN): 172.16.16.16

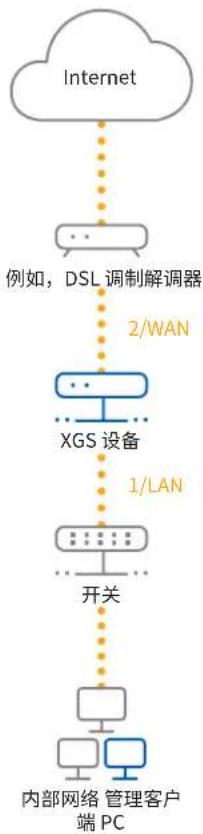

将您的计算机/笔记本连接到端口 1/LAN:
启动浏览器，并输入您的计算机连接的设备的 LAN 端口的 IP 地址：https://172.16.16.16:4444
使用以下默认的详细信息登录：
用户名：admin
密码：admin
中国
中国
5.设置设备
a) 启动网络配置
在“欢迎”屏幕上选择“单击并开始”，启动基本设备配置。修改接口IP地址、默认网关、DNS设置和日期/时区，以匹配本地网络设置。
b) 注册设备
如果您之前没有在 MySophos 中注册过您的设备，您将会看到“注册您的防火墙”注册屏幕。要将设备注册到 MySophos，必须连接到 Internet。如果您想以后再注册，请单击“我不想现在注册”，然后继续执行 c) 部分的操作。
如果您的许可协议提供了序列号，请将其输入第一个字段，并单击“我有一个现成的序列号”，否则，请单击“我没有序列号(开始试用)”。
如果您要从现有 UTM/SG 设备升级，并希望将现有 UTM 许可证迁移到新防火墙，请单击屏幕上的相应按钮，然后浏览并找到 UTM 许可证，并将其上传到防火墙。
单击“继续”后，将跳转到 MySophos 门户。如果您已经有 MySophos 帐户，请在“登录 MySophos”下输入您的登录凭据。如果您是新用户，请在“MySophos 注册”下输入详细信息，注册 MySophos 帐户。
单击“继续”完成注册过程。请等待该过程处理完成，它可能需要一会儿。注册成功后，您将看到带有“您的设备现在已注册”消息的屏幕。请注意，只有在设备成功注册后，您才应该继续进行下一步，即“同步许可证”。
c) 同步许可证
单击“启动许可证同步”，将许可证信息从 Sophos 提取到设备上。同步后，您将会看到带有“与服务器同步成功”消息的屏幕。
端口 8 (在 XGS 116(w) 上) 和 11/12 (在 XGS 126(w)/136(w) 上) 可通过以太网 (PoE) 为符合标准 802.3af (最高 15.4W) 或 802.3at (最高 30W) 的 PoE 设备供电。每个端口最多可提供 30 瓦。
请注意：如果在 XGS 126(w) 或 XGS 136(w) 模块插槽中使用高性能扩展模块，则一个 PoE 端口的最大功率将限制为 15.4 瓦。
请访问www.sophos.com/zh-cn/support或联系当地的 Sophos 分销商，了解有关高性能扩展模块的详细信息。
7. 设备 LED 代码
| 每个 RJ45 以太网连接器上的 LED 指示灯 | |||
| ACT/LNK(左侧 LED) | 绿色 稳定的 1. 以太网端口已建立链路。 | 2. 以太网端口和集线器连接良好。 | |
| 闪烁 适配器正在发送或接收网络数据。 | |||
| 关 1. 适配器和开关未接收电源。2. 网络两端没有连接。3. 网络驱动程序尚未加载或无法正确工作。 | |||
| 速度(右侧 LED) | 琥珀色 开 以太网端口以 1000 Mbps 的速率传输数据。 | ||
| 绿色 开 以太网端口以 100 Mbps 的速率传输数据。 | |||
| 关 以太网端口以 10 Mbps 的速率传输数据。 | |||
中国
| 每个SFP连接器上的LED指示灯 | |||
| ACT/LNK | 绿色稳定的1.SFP连接器正在接收电源。 | 2.SFP端口和集线器连接良好。 | |
| 闪烁适配器正在发送或接收网络数据。 | |||
| 关1.适配器和开关未接收电源。2.网络两端没有连接。3.网络驱动程序尚未加载或无法正确工作。 | |||
| LED(正面) | |||
| 存储 | 蓝色闪烁正在访问SSD。 | ||
| 状态 | 绿色稳定的正常运行。 | ||
| 闪烁设备正在启动或关机。 | |||
| 红色稳定的固态硬盘或启动故障。 | |||
| 闪烁一般错误(请联系支持团队)。 | |||
| WiFi | 绿色开WiFi活动。 | ||
| 关WiFi不活动。 | |||
| 电源1 | 绿色稳定的电源适配器1正常运行。 | ||
| 红色稳定的电源适配器1故障或未连接。 | |||
| 电源2 | 绿色稳定的电源适配器2正常运行。 | ||
| 红色稳定的电源适配器2故障或未连接。 | |||
中国
| PoE LEDs (正面) | |||
| PoE1 | 绿色 稳定的 PoE1 为连接的设备供电。 | ||
| 快速闪烁* PoE1 有内部硬件错误。 | |||
| 慢速闪烁** PoE1 拒绝供电(如连接的设备要求的功率超过最大功率)或在连接的设备上检测到故障。 | |||
| 关 PoE1 不为连接的设备供电。 | |||
| PoE2 | 绿色 稳定的 PoE2 为连接的设备供电。 | ||
| 快速闪烁* PoE2 有内部硬件错误。 | |||
| 慢速闪烁** PoE2 拒绝供电(如连接的设备要求的功率超过最大功率)或在连接的设备上检测到故障。 | |||
| 关 PoE2 不为连接的设备供电。 | |||
8. 支持和文档
有关详细信息和技术支持，请访问www.sophos.com/zh-cn/support或联系您的本地Sophos分销商。请参考我们的入门资料，了解如何充分利用您购买的产品：www.sophos.com/get-started-firewall
