XGS 126 - Pare-feu (matériel informatique) SOPHOS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pare-feu matériel (appliance de sécurité réseau)
Modèle	Sophos XGS 126
Dimensions (approx.)	Montable en rack 1U, largeur standard 19 pouces
Poids (approx.)	Environ 3 kg (selon configuration)
Alimentation	Adaptateur de courant externe 100-240 V AC, prise secteur (câble fourni)
Consommation électrique	Non spécifiée dans la notice
Ports réseau	12 ports Ethernet RJ45 (10/100/1000 Mbit/s) et 2 ports SFP (1 Gbit/s)
Ports PoE	Ports 11 et 12 (RJ45) compatibles PoE 802.3af/at jusqu’à 30W chacun ; port 8 PoE sur XGS 116
Ports de console	1 micro USB (avant) et 1 RJ45 COM (arrière) pour console série
Ports USB	1 USB 2.0 (avant), 1 USB 3.0 (arrière)
Baie d’extension	1 emplacement modulaire pour module 3G/4G ou Wi-Fi optionnel
Fonctions principales	Pare-feu, routage, VPN, filtrage web, protection réseau
Configuration initiale	Adresse IP par défaut du port LAN : 172.16.16.16, utilisateur : admin, mot de passe : admin
Voyants LED	LED d’état (vert clignotant au démarrage, vert fixe en fonctionnement) ; LED Wi-Fi (vert) ; LED PoE ; LED de liaison/activité sur chaque port
Refroidissement	Passif (sans ventilateur ?) – non spécifié
Température de fonctionnement	Non spécifiée
Humidité	Non spécifiée
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants. Débrancher avant nettoyage.
Sécurité	Utiliser dans un endroit sec et bien ventilé. Éviter l’exposition à l’eau ou à des températures extrêmes.
Pièces détachées et réparabilité	Modules SFP vendus séparément. Alimentation redondante optionnelle. Support technique via Sophos.

FOIRE AUX QUESTIONS - XGS 126 SOPHOS

Quelle est l'adresse IP par défaut de l'interface LAN ?

L'adresse IP par défaut du port LAN (port 1) est 172.16.16.16 avec un masque de sous-réseau 255.255.255.0.

Quel est le nom d'utilisateur et le mot de passe par défaut ?

Le nom d'utilisateur et le mot de passe par défaut sont admin (pour l'interface Web et la CLI).

Comment connecter mon PC d'administration ?

Configurez votre PC avec l'adresse IP 172.16.16.2, masque 255.255.255.0, passerelle 172.16.16.16, puis connectez-le au port LAN (port 1) de l'appliance. Accédez via https://172.16.16.16:4444.

Comment fournir du PoE aux périphériques ?

Les ports 11 et 12 (sur XGS 126) peuvent délivrer jusqu'à 30 W chacun en PoE 802.3at. Le port 8 (sur XGS 116) fait de même. Branchez un périphérique compatible, le voyant PoE s'allume en vert fixe si l'alimentation est active.

Que signifient les voyants LED à l'avant ?

Voyant État : vert fixe = fonctionnement normal, vert clignotant = démarrage, rouge fixe = panne SSD. Voyant Wi-Fi : vert = Wi-Fi activé, éteint = désactivé. Voyants PoE : vert fixe = alimentation active, clignotement rapide = défaut interne, lent = pas d'alimentation.

Comment réinitialiser l'appliance aux paramètres d'usine ?

La notice ne décrit pas de procédure de réinitialisation matérielle. Utilisez l'interface Web : Administration > Réinitialiser. En dernier recours, contactez le support Sophos.

Puis-je monter l'appareil en rack ?

Oui, un kit de montage en rack est disponible séparément. L'appliance est conçue pour un rack 19 pouces standard.

Comment accéder à la console série ?

Utilisez le port micro USB (avant) ou le port RJ45 COM (arrière) avec un câble adapté. Paramètres : 38400 bauds, 8 bits, pas de parité, 1 bit d'arrêt. Seul un port est actif à la fois (micro USB prioritaire).

Quels types de modules d'extension sont compatibles ?

La baie d'expansion modulaire accepte un module 3G/4G ou un module Wi-Fi, vendus séparément chez votre revendeur Sophos.

Où trouver de l'aide supplémentaire ?

Consultez le site www.sophos.com/fr-fr/support pour la documentation et le support technique, ou contactez votre revendeur local.

MODE D'EMPLOI XGS 126 SOPHOS

Retrouvez plus de renseignements sur votre appareil en scannant le code QR ou sur www.sophos.fr/get-started-firewall

Avant de commencer, assurez-vous d'avoir une connexion Internet et munissez-vous des détails de compte fournis par votre fournisseur d'accès Internet.

1. Avant le déploiement

Merci d'avoir acheté une appliance Sophos XGS. Ce Guide de démarrage rapide décrit les étapes simples permettant de connecter votre appliance et explique comment ouvrir la console d'administration Web depuis votre PC d'administration. La console d'administration permet de configurer l'appliance entièrement.

a) Que contient la boîte ?

XGS 116[w]/126[w]/136[w]

Guide de démarrage rapide et Consignes de sécurité

3 antennes [sur le modèle XGS 126w/136w], 2 sur le modèle XGS 116w

Adaptateur de courant

Câble Micro USB Câble Ethernet RJ45 Câble d'alimentation

FRANÇAIS

b] Images de l'appliance : recto et verso

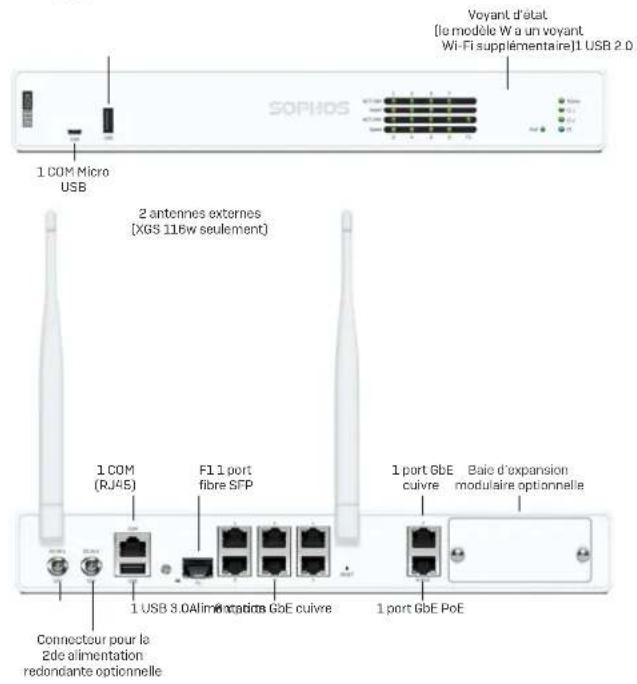

XGS 116[w]

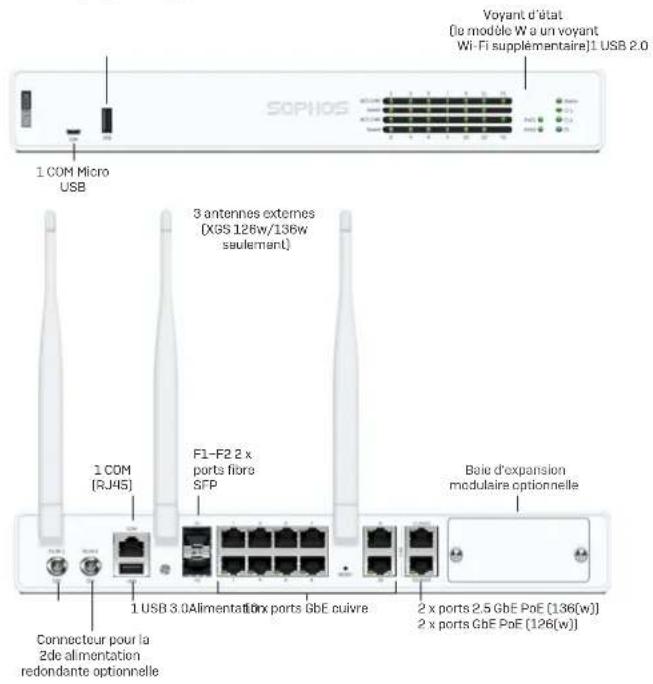

XGS 126(w)/136(w)

Interfaces

Ports LAN Type Débit Commentaire
1-8	RJ45	10/100/1000 Mbit/s	Le port 8 du modèle XCS 116[w] peut être utilisé pour fournir une alimentation PoE à un appareil connecté (ex. point d'accès, caméra IP ou téléphone IP) avec une capacité maximale de 30W [PoE 802.3at].
9-10(XGS 126[w]/136[w] uniquement)	RJ45 100/1000 Mbit/s
11-12(XGS 126[w]/136[w] uniquement)	RJ45 XCS 126[w]:100/1000 Mbit/sXCS 136[w]:100/1000/2500 Mbit/s		Les deux ports peuvent être utilisés pour fournir une alimentation PoE à un appareil connecté (ex. point d'accès, caméra IP ou téléphone IP) avec une capacité maximale 30W [PoE 802.3at] chacun.
F1 SFP 1 Gbit/s Les émetteurs-récepteurs SFP sont vendus séparément.
F2(XGS 126[w]/136[w] uniquement)	SFP 1 Gbit/s Les émetteurs-récepteurs SFP sont vendus séparément.

Autres ports Type Commentoire
COM Micro USB (avant)	RJ45 (arrière)	Vous pouvez connecter une console série au port Micro USB ou au port RJ45 COM pour accéder à la l'interface de ligne de commande. Seul un port peut être utilisé à la fois. Si les deux ports sont connectés, le port Micro USB est prioritaire.Les paramètres de connexion requis sont les suivants :Bits par seconde : 38 400Bits de données : 8Parité : N (aucune)Bits d'arrêt 1
USB	USB 2.0 (Type A) (avant)USB 3.0 (Type A) (arrière)	Vous pouvez connecter un appareil compatible USB 2.0 et/ou 3.0 à ces ports (par exemple clé USB, dispositif UPS [alimentation sans coupure], dongles 3G/4G].

Baie d'expansion	Commentaire
Module 3G/4G	Peut être utilisé pour le module 3G/4G de Sophos XOS, disponible en option chez votre partenaire Sophos.
Module Wi-Fi	Peut être utilisé pour le module WiFi de Sophos XGS, disponible en option chez votre partenaire Sophos.

FRANÇAIS

2. Installation et connexion de l'appliance

Fixation des antennes (modèles sans fil uniquement)

Fixez les antennes fournies aux connecteurs situés à l'arrière de l'appareil en position verticale.

Connexion des ports aux réseaux internes et externes

1. Connectez le port 1/LAN au réseau interne via un commutateur. Utilisez le câble Ethernet RJ45 fourni à cet effet. Remarque : votre ordinateur d'administration doit être connecté au même réseau.
2. Connectez le port Port 2/WAN au réseau externe. La qualité de connexion au WAN dépendra de votre type d'accès Internet.

Les appliances XGS sont livrées avec la configuration par défaut suivante :

Port Ethernet Adresse IP Zone
1/LAN 172.16.16.16/255.255.255.0 LAN
2/WAN DHCP WAN
Nom d'utilisateur de la console d'administration	Mot de passe de la console d'administration	Mot de passe de la console CLI
admin admin admin
Passerelle par défaut DNS Service DHCP
DHCP DHCP Activé

Montage de l'appliance en rack

Si vous souhaitez monter l'appareil en rack, veuillez utiliser le kit de montage en rack disponible séparément.

3. Mise sous tension de l'appliance

Branchement du câble d'alimentation et mise en marche de l'appliance

Branchez l'appliance sur le secteur à l'aide du ou des câbles d'alimentation. Mettez l'appliance en marche. L'interrupteur est situé à l'arrière de l'appliance, à côté du connecteur d'alimentation. Pendant le démarrage, le voyant d'état situé à l'avant de l'appareil clignote en vert. Le voyant passe au vert fixe lorsque le démarrage est terminé.

4. Connexion du PC d'administration

Propriétés de connexion du PC d'administration :

Utilisez les paramètres ci-dessous pour configurer votre interface réseau [PC/ordinateur portable] :

• Adresse IP: 172.16.16.2
  • Masque de réseau : Saisissez 255.255.255.0
  • Passerelle par défaut : Saisissez l'adresse IP de la carte réseau interne de l'appliance (Port1/LAN) : 172.16.16.16
• Serveur DNS : Activez cette option et saisissez l'adresse IP de la carte réseau interne (Port1/LAN) : 172.16.16.16

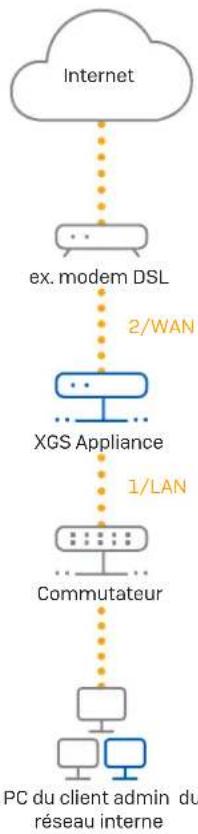

Connexion de votre PC/ordinateur portable au port Port 1/LAN de l'appliance :

Lancez le navigateur et saisissez l'adresse IP du port LAN auquel est connecté votre PC : https://172.16.16.16:4444

Connectez-vous avec les détails par défaut ci-dessous :

Nom d'utilisateur : admin

Mot de passe : admin

FRANÇAIS

FRANÇAIS

5. Configuration de l'appliance

a) Configuration du réseau

Sélectionnez l'option « Cliquez pour commencer » sur l'écran « Bienvenue » pour démarrer la configuration de base de votre appliance. Modifiez les adresses IP de l'interface, la passerelle par défaut, les paramètres DNS et le fuseau horaire pour qu'ils correspondent aux paramètres de votre réseau local.

b) Enregistrement de l'appliance

Si vous n'avez pas encore enregistré votre appliance sur MySophos, l'écran d'enregistrement « Enregistrer votre pare-feu » s'affiche. Il est nécessaire d'être connecté à Internet pour enregistrer l'appliance sur MySophos. Si vous souhaitez vous inscrire plus tard, cochez la case « Je ne veux pas m'inscrire maintenant » et passez à l'étape c.

Si un numéro de série est fourni dans votre programme de licence, entrez-le dans le premier champ et cliquez sur « J'ai un numéro de série existant » ou cliquez sur « Je n'ai pas de numéro de série [Commencer un essai] ».

Si vous effectuez une mise à niveau à partir d'une appliance UTM/SG existante et que vous souhaitez migrer votre licence UTM existante vers votre nouveau pare-feu, cliquez sur le bouton correspondant sur l'écran et recherchez votre licence UTM pour la télécharger vers votre pare-feu.

Après avoir cliqué sur « Continuer », vous serez redirigé vers le portail MySophos. Si vous avez déjà un compte MySophos, saisissez vos informations de connexion sous « Connexion à MySophos ». Si c'est votre première connexion, demandez un compte MySophos en saisissant vos détails sous « S'inscrire à MySophos ».

Sélectionnez « Continuer » pour terminer la procédure d'enregistrement. Veuillez patienter pendant le déroulement de l'opération, elle ne prend que quelques secondes. Après l'enregistrement, vous verrez s'afficher le message « Votre appareil est enregistré ». Remarque : attendez que l'enregistrement soit confirmé avant de passer à l'étape suivante (« Synchronisation de la licence »).

c) Synchronisation de la licence

Cliquez sur « Démarrer la synchronisation de licence » pour télécharger vos détails de licence sur l'appliance. Après la synchronisation, vous verrez s'afficher le message « La synchronisation avec le serveur a réussi ».

6. Connexion des appareils alimentés via PoE

Les ports 8 [modèle XGS 116[w] et 11/12 [modèle XGS 126[w]/136[w] peuvent fournir une alimentation PoE (Power over Ethernet) à un appareil connecté conforme aux normes 802.3af (max. 15.4W) ou 802.3at (max. 30W). Chaque port a une capacité maximale de 30 watts.

N.B.: si un module d'expansion haute performance est connecté dans un emplacement modulaire XGS 126[w] ou XGS 136[w], la capacité maximale du port PoE sera limitée à 15,4 watts.

Retrouvez plus de renseignements sur les modules d'expansion haute performance sur www.sophos.com/fr-fr/support ou contactez votre revendeur Sophos le plus proche.

7. Codes des voyants de l'appliance

Voyants LED sur chaque connecteur Ethernet RJ45

ACT/LNK(LED de gauche)	Vert Fixe 1. Le port Ethernet a établi la liaison.
			2. Bonne connexion entre le port Ethernet et le Hub.
			Clignotant L'adaptateur émet ou reçoit des données réseau.
			Désactivé 1. L'adaptateur et le commutateur ne sont pas sous tension.2. Les deux extrémités du réseau ne sont pas connectées.3. Les pilotes réseau n'ont pas été chargés ou ne fonctionnent pas correctement.
Débit(voyant de droite)	Orange Activé Si le port Ethernet fonctionne à 1000 Mbit/s.
	Vert Activé Si le port Ethernet fonctionne à 100 Mbit/s.

FRANÇAIS

Voyants LED sur chaque connecteur SFP

ACT/LNK Vert Fixe 1. Le connecteur SFP est sous tension.		2. Bonne connexion entre le port SFP et le Hub.
		Clignotant L'adaptateur émet ou reçoit des données réseau.
		Désactivé 1. L'adaptateur et le commutateur ne sont pas sous tension.2. Les deux extrémités du réseau ne sont pas connectées.3. Les pilotes réseau n'ont pas été chargés ou ne fonctionnent pas correctement.

LED (Avant)

Stockage Bleu Clignotant Accès au SSD en cours.
État Vert Fixe Fonctionnement normal.
		Clignotant L'appareil est en cours de démarrage ou d'arrêt.
	Rouge Fixe Échec du SSD ou du démarrage.
			Clignotant Erreur générale (contactez le support).
Wi-Fi Vert Activé Wi-Fi activé.
		Désactivé Wi-Fi désactivé.
Alimentation 1 Vert	Fixe L'adaptateur de courant 1 fonctionne normalement.
	Rouge Fixe Adaptateur de courant 1 défaillant ou déconnecté.
Alimentation 2 Vert	Fixe L'adaptateur de courant 2 fonctionne normalement.
	Rouge Fixe Adaptateur de courant 2 défaillant ou déconnecté.
Voyants PoE [Avant]
PoE1 Vert Fixe Le port PoE1 alimente l'appareil connecté.
		Clignotement rapide*	Le port PoE1 présente une défaillance matérielle interne.
		Clignotement lent**	Le port PoE1 n'est pas alimenté (ex. l'appareil connecté exige une puissance supérieure à sa capacité maximale) ou a détecté une défaillance sur l'appareil connecté.
		Désactivé Le port PoE1 n'alimente pas l'appareil connecté.
PoE2 Vert Fixe Le port PoE2 alimente un'appareil connecté.
		Clignotement rapide*	Le port PoE2 présente une défaillance matérielle interne.
		Clignotement lent**	Le port PoE2 n'est pas alimenté (ex. l'appareil connecté exige une puissance supérieure à sa capacité maximale) ou a détecté une défaillance sur l'appareil connecté.
		Désactivé Le port PoE2 n'alimente pas l'appareil connecté.

8. Support et documentation

Retrouvez plus de renseignements et accédez au support technique sur www.sophos.com/fr-fr/support ou contactez votre revendeur Sophos le plus proche.

Consultez nos « Ressources pour démarrer » pour découvrir comment bénéficier de tous les avantages votre achat www.sophos.fr/get-started-firewall

* Le clignotement correspond à un cycle On/Off se produisant environ toutes les 0,3 secondes.
** Le clignotement correspond à un cycle On/Off se produisant environ toutes les 2,5 secondes.
