S-WECA-1 - Chariot de transport industriel Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de transport industriel
Marque	Stamos
Modèle	S-WECA-1
Utilisation principale	Transport de bouteilles de gaz et postes à souder (TIG, découpeuse plasma)
Capacité de charge	Non spécifié, adapté pour bouteille de gaz et poste à souder
Dimensions (approx.)	Environ 80 x 50 x 100 cm
Poids net	Environ 15 kg
Matériau	Acier
Roues	2 roues fixes arrière, 2 roues pivotantes avant
Poignée de transport	Poignée supérieure pour manœuvre
Dispositifs de sécurité	Chaînes de maintien pour bouteille de gaz, crochets
Montage	Nécessite assemblage, visserie fournie
Instructions de sécurité	Utiliser bouteille en position verticale, attacher avec chaînes, ne pas souder sur bouteille pressurisée
Entretien	Resserrez vis et écrous régulièrement, nettoyer les roues
Pièces incluses	Plaque inférieure, axes, roues, goupilles, roues pivotantes, rails porteurs, crochets, plaque intermédiaire, plaque supérieure, manche, vis M8x30 (4), vis M8x12 (40), écrous (44), supports chaînes, chaînes de maintien (2), paroi arrière
Reparabilité	Pièces détachées disponibles via fabricant
Informations générales	Notice d'utilisation gratuite disponible en PDF

FOIRE AUX QUESTIONS - S-WECA-1 Stamos

Comment assembler le chariot S-WECA-1 ?

Le montage se fait manuellement sans outils. Suivez les étapes : insérez les axes et roues arrière, fixez les roues pivotantes, assemblez les rails porteurs et plaques, puis fixez la poignée et les chaînes. Ne serrez pas les vis avec des outils pendant le montage, mais à la fin, serrez toutes les vis avec une clé adaptée.

Puis-je transporter plusieurs bouteilles de gaz ?

Le chariot est conçu pour transporter une bouteille de gaz et un poste à souder. Ne tentez pas de transporter plusieurs bouteilles car cela pourrait compromettre la stabilité et la sécurité.

Comment fixer la bouteille de gaz sur le chariot ?

Utilisez les chaînes de maintien fournies. Attachez solidement la bouteille en position verticale à l'aide des crochets sur les rails porteurs. Assurez-vous que la bouteille est bien maintenue avant de déplacer le chariot.

Quelles sont les précautions de sécurité à respecter ?

Toujours utiliser la bouteille de gaz en position verticale et l'attacher avec les chaînes. Ne soudez jamais sur une bouteille contenant du gaz pressurisé. Ne tirez pas le chariot par les câbles ou torches des appareils posés dessus.

Comment nettoyer les roues du chariot ?

Assurez-vous que les roues sont propres et exemptes de saleté ou de graisse. Utilisez un chiffon sec ou une brosse pour enlever les résidus. Un entretien régulier garantit une bonne mobilité.

Puis-je utiliser le chariot sans bouteille de gaz ?

Oui, le chariot peut transporter uniquement un poste à souder ou d'autres équipements. Cependant, il est plus stable lorsqu'il est chargé de manière équilibrée.

Que faire si une pièce manque dans le colis ?

Consultez la liste des pièces dans la notice. Si une pièce manque, contactez le service client Stamos pour obtenir un remplacement. Ne commencez pas le montage si une pièce essentielle est absente.

Comment serrer les vis correctement ?

Lors du montage, serrez les vis et écrous à la main sans outils. Une fois le chariot entièrement assemblé, utilisez une clé adaptée pour serrer toutes les fixations. Cela garantit la sécurité d'utilisation.

Le chariot est-il adapté pour tous les postes à souder ?

Le chariot convient pour les postes TIG/WIG, découpeuses plasma et autres postes à souder compacts. Vérifiez les dimensions et le poids de votre appareil pour assurer une compatibilité optimale.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en renseignant votre email.

MODE D'EMPLOI S-WECA-1 Stamos

Chariot de transport – Poste à souder

MANUEL D'UTILISATION

FR

I. CONSIGNES DE SÉCURITÉ

Le chariot de transport a été conçu pour transporter des bouteilles de gaz ainsi que des postes TIG / WIG, des découpeuses plasma ou autres postes à souder. Veuillez prendre un maximum de précaution pendant l'utilisation ou la manutention de la bouteille de gaz. N'utilisez la bouteille de gaz qu'en position verticale. Lorsque vous utilisez le chariot avec une bouteille de gaz, veuillez-vous assurer d'avoir correctement attaché la bouteille de gaz à l'aide des chaînes de maintien livrées avec le chariot. Il est formellement interdit de souder sur une bouteille qui contient du gaz pressurisé. Le chariot de transport est très simple à manier. Il vous suffit simplement de saisir la poignée, qui se trouve sur la partie avant supérieure du chariot et de le positionner dans la bonne direction où aller. Veuillez prendre toutes vos précaution lorsque vous manœuvrez le chariot car le poids de la bouteille de gaz et du poste à souder, présent sur le chariot, peuvent altérer sa stabilité.

Il est interdit de tirer ou déplacer le chariot à l'aide des câbles et torches des appareils posés sur le chariot. Cela pourrait faire chuter le chariot voire les poste à souder qui se trouverait dessus. Le chariot, le poste à souder ou la bouteille de gaz pourraient alors être endommagés.

Veuillez également toujours prendre en compte les consignes de sécurité relatives à l'utilisation de gaz provenant du fournisseur de la bouteille de gaz.

2. INDICATIONS DE MONTAGE

2. I. ROUESARRIERES:

Introduisez les axes dans les orifices prévus à cet effet, situés dans la plaque inférieure du chariot.

Enfilez ensuite la roue dans l'axe de sorte à ce que l'axe traverse la roue et ressorte de l'autre côté.

Vissez le boulon de maintien (goupille) sur la partie de l'axe qui ressort de la roue afin que la roue ne puisse s'extraire de l'axe.

Placez ensuite le capuchon de protection sur la goupille qui est vissée à l'axe.

Répétez cette opération pour la deuxième roue arrière.

Placez les 4 orifices de l'élément comportant la roue pivotante en face des 4 orifices présents sous la plaque inférieure du chariot.

Insérez les vis dans les orifices en question et serrez-les de l'autre côté à l'aide des écrous.

Répétez cette opération sur l'autre côté du chariot.

Assurez-vous que les vis et les écrous soient correctement serrés.

Alignez les orifices de la paroi verticale avec ceux de la paroi inférieure horizontale mais aussi avec ceux du rebord de la paroi inférieure.

Insérez une vis dans l'orifice central de la paroi verticale puis dans l'un des orifices latéraux et serrez-les avec un écrou.

Répétez l'opération précédente pour l'autre côté.

Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

Placez la partie inférieure du rail porteur de gauche à la partie avant inférieure gauche du chariot.

Depuis l'extérieur de la structure, insérez les vis dans les orifices correspondants et serrez-les avec un écrou à l'intérieur du chariot. (La tête de la vis se situe à

l'extérieur). Répétez cette opération sur la partie droite. Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

Alignez la plaque intermédiaire (du milieu) avec les trous de vis correspondants des rails porteurs de gauche et de droite ainsi que de la paroi arrière verticale. Insérez d'abord des vis dans chaque orifice des rails porteurs depuis l'extérieur et serrez-les avec les écrous correspondants de l'intérieur.

Maintenez ensuite la plaque intermédiaire de sorte à ce que ses trous de vis soient alignés avec ceux se trouvant sur les côtés de la paroi verticale. Insérez les vis dans chaque orifice et serrez-les avec des écrous de l'autre côté.

Faites cela des deux côtés de la paroi verticale.

Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

Alignez la plaque supérieure avec les trous de vis correspondants des rails porteurs de gauche et de droite ainsi que de la paroi arrière verticale.

Insérez d'abord des vis dans chaque orifice des rails porteurs depuis l'extérieur et serrez-les avec les écrous correspondants de l'intérieur.

Répétez cette opération en vissant la plaque supérieure à la plaque verticale.

Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

2.7 MANCHES:

Alignez les trous à vis présents sur le manche avec ceux de la plaque supérieure. Insérez des vis dans chaque orifice d'un côté depuis l'extérieur et serrez-les avec les écrous correspondants de l'intérieur.

Répétez l'opération pour l'autre côté.

Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

Placez les trous à vis du support des chaînes de maintien en face des orifices de la plaque verticale.

Insérez ensuite les vis correspondantes depuis l'extérieur puis serrez-les avec les écrous respectifs à l'intérieur de la structure.

Faites cela pour le deuxième support.

Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

Fixez les chaînes de sécurité en fixant les maillons correspondants aux ouvertures prévues à cet effet sur les supports.

Vissez et serrez avec des écrous les crochets aux rails porteurs. Faites cela pour le côté gauche et le côté droit.

Veuillez serrer les vis et écrous à la main, sans utiliser d'outils.

Lors des étapes de montages, les vis doivent être fixées manuellement et sans outils dans le but de faciliter le montage.

Une fois le montage terminé, serrez toutes les vis avec une clé adaptée. Cela permet de garantir une utilisation sûre du chariot.

FR

3. ENTRETIEN ET SERVICE TECHNIQUE

Resserrez régulièrement toutes les vis et tous les écrous. Assurez-vous également que toutes les roues soient propres, qu'elles ne soient pas encombrées par de la saleté ou qu'elles ne soient pas grasses.

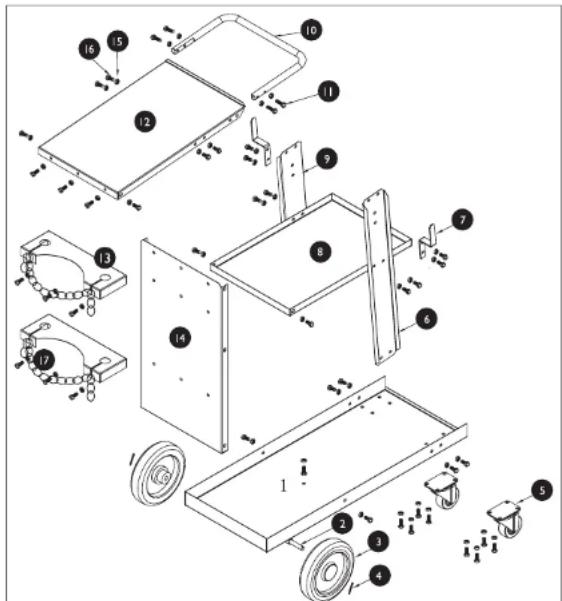

4. VUE DÉTAILLÉE DU CHARIOT ET CONTENU DU COLIS

Nr.:	Dénomination Quantité
1	plaque inférieure 1
2	Axe 1
3	Roje 2
4	Boulon de maintien (goupille) 2
5	Roje pivocante 2
6	Rai porteur droit 1
7	Crochet de maintien 2
8	Plaque intermédiaire 1
9	Rai porteur gauche 1

10	Manche	1
11	Vis M8x30	4
12	Plaque supérieure	1
13	Support des chaînes de maintien	2
14	Paroi arrière verticale	1
15	Écrou	44
16	Vis M8x12	40
17	Chaîne de maintien	2
