MANUALE UTENTE S-WECA-1 Stamos
Carrello per saldatrice
MANUALE D'USO
IT
IT
I. NORME DI SICUREZZA
Il carretto per saldatrice è adibito al trasporto di bombole a gas TIG e MIG o altri utensili per le saldatrici o le tagliatrici. Prendere tutte le precauzioni necessarie circa il corretto impiego del gas. Utilizzate il recipiente del gas esclusivamente in posizione verticale- Se si utilizza il carretto come supporto alla bombola del gas, assicurarsi che il recipiente sia adeguatamente fissato al piano di appoggio tramite le apposite catene di sicurezza.
È severamente vietato saldare nelle dirette vicinanze di una bombola contenente gas pressurizzato.
Il carretto per saldatrici è estremamente agevole da manovrare. è sufficiente impugna-re la maniglia posta nel piano di appoggio più alto e spingere il carretto nella direzione desiderata. Prendere tutte le dovute precauzioni durante il trasporto del carretto per saldatrici, in quanto il peso della saldatrice e della bombola del gas influiscono sulla stabilità del carretto.
è severamente vietato tirare il carretto per mezzo di cavi, della torcia TIG, nonché tramite la torcia della tagliatrice al plasma, ovvero componenti direttamente collegati al dispositivo. Questa azione potrebbe provocare la caduta del carretto o della saldatrice stessa-. Il carretto, la saldatrice o la bombola del gas potrebbero essere gravemente danneggiati.
Seguire sempre con attenzione le norme di sicurezza trasmesse dal fornitore della bombola a gas.
2. ISTRUZIONI DI MONTAGGIO
2.1. RUOTE POSTERIORI:
Far scorrere l'asse nell'apposita guida che si trova nella parte sottostante della struttura-.
Posizionare la ruota nell'asse in modo tale che l'asse fuoriesca.
Spingere il perno nell'apertura dell'asse e piegarlo in modo tale che la ruota non possa scivolare fuori asse.
Posizionare la protezione sul perno in corrispondenza dell'asse.
Ripetere la stessa operazione per l'altra ruota posteriore.
Posizionare le ruote anteriori ponendo particolare attenzione ad allineare i fori delle ruote a quelli presenti nella parte anteriore della struttura.
Inserire le viti nei fori e fissare le ruote per mezzo di appositi dadi.
che saranno posizionati sul lato opposto.
Ripetere l'operazione per la ruota posta nel lato opposto del carretto.
Assicurarsi del corretto fissaggio delle viti e dei dadi.
Far combaciare i fori della parte inferiore posta ai lati della parete di sostegno con i fori posti ai lati della parte inferiore della struttura.
Inserire una vite nel foro centrale della parete di sostegno e nella struttura e fissarla per mezzo di un dado.
Inserire una vite nella parte laterale sinistra della struttura fissando la parte sinistra della parete e avvitare con un dado.
Ripetere l'operazione nel lato opposto.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici.
Fissare la parte inferiore della guida sinistra alla parte inferiore sinistra della struttura. Inserire le viti nei fori esterni della guida sinistra.
Fissare le viti dall'interno con i dadi.
IT
IT
Ripetere l'operazione nel lato opposto.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici.
Porre i fori della superficie d'appoggio centrale in concomitanza con la guida destra e sinistra
nonché con i fori della parete portante verticale.
Inserire le viti nei fori esterni delle guide destra e sinistra e
fissarle con i dadi dall'interno.
Allineare i due fori inferiori della superficie d'appoggio centrale al fori della parete
verticale. Inserire le viti in ciascun foro e fissarle con i dadi posti sul lato opposto.
Ripetere l'operazione nel lato opposto.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici.
Porre i fori della superficie d'appoggio superiore in concomitanza con la guida destra e sinistra nonché con i fori della parete portante verticale.
Inserire le viti nei fori delle guide destra e sinistra partendo dall'esterno e fissarle con i dadi dal lato opposto. Ripetere l'operazione di montaggio ogni qualvolta vi sia necessità.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici.
Allineare i fori della maniglia a quelli posti sulla superficie d'appoggio superiore. Inserire le viti più lunghe in ogni foro sul lato esterno della superficie d'appoggio e fissarle con i dadi dal lato opposto.
Ripetere l'operazione di montaggio ogni qualvolta vi sia necessità.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici.
Allineare i fori al gancio della catena di sicurezza alla parete di supporto verticale. Inserire le viti nei fori della parte esterna del gancio della catena di sicurezza e fissarle con i dadi dal lato opposto. Ripetere l'operazione di montaggio ogni qualvolta vi sia necessità.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici. Fissare le catene di sicurezza infilandole negli appositi ganci di supporto-.
Allineare i fori dei ganci ai fori delle guide portanti destra e sinistra-. Inserire le viti in ciascun foro e fissarle con i dadi posti sul lato opposto.
Ripetere l'operazione di montaggio ogni qualvolta vi sia necessità.
Fissare i dadi e le viti avvitando a mano senza l'utilizzo di utensili elettrici.
Durante ogni fase di montaggio, le viti devono essere fissate a mano senza l'ausilio di utensili elettrici. Quest'operazione semplifica considerevolmente le operazioni di montaggio.
Una volta ultimato il montaggio fissare ogni vite con un'apposita chiave.
Quest'operazione garantisce una maggiore sicurezza durante l'utilizzo.
3. SERVIZIO TECNICO E MANUTENZIONE:
Fissare regolarmente le viti di montaggio. Assicurarsi che tutte le ruote siano pulite e siano prive di grasso e/o sporcizia.

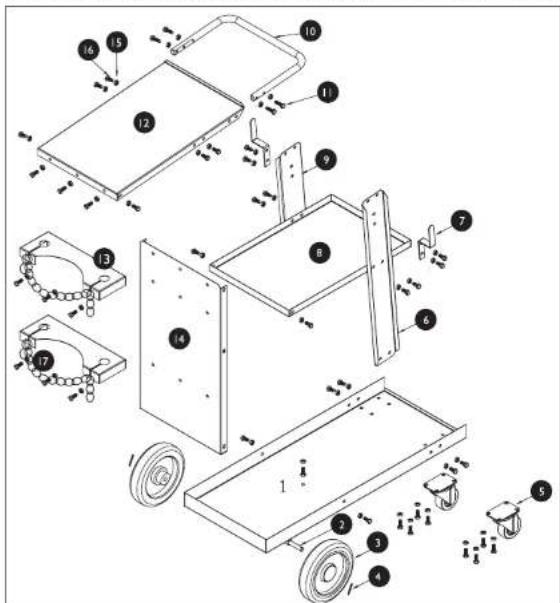

4. PANORAMICA DEL PRODOTTO E LISTA DEI COMPONENTI.
| Nr.: Nome Quantità | |
| 1 Struttura 1 | |
| 2 Asie 1 | |
| 3 Rubta 2 | |
| 4 Perno 2 | |
| 5 Rubta trainante 2 | |
| 6 Guida portante destra 1 | |
| 7 Gancio 2 | |
| 8 Superficie d'appoggio centrale 1 | |
| 9 Guida portante sinistra 1 |
| 10 | Maniglia | 1 |
| 11 | Vici M8x30 | 4 |
| 12 | superficie d'appoggio superiore: | |
| 13 | Gancio per catene di sicurezza | 2 |
| 14 | Parete verticale | 1 |
| 15 | Dadi | 44 |
| 16 | Vici M8x12 | 40 |
| 17 | Catena di sicurezza | 2 |
