INSTRUKCJA OBSŁUGI S-WECA-1 Stamos
Wózek spawalniczy jest przeznaczony do transportowania butli z gazem używanej wraz ze spawarką MIG, TIG lub innego urządzenia do spawania lub cięcia. Należy zachować szczególnie ostrożność przy przenoszeniu i używaniu butli z gazem. Butle z gazem należy używać w pozycji pionowej. Używając wózka spawalniczego, butlę z gazem należy zawsze zabezpieczyć dostarczonymi łańcuchami.
Zabrania się spawania butli która zawiera sprężony gaz.
Wózkiem można łatwo manewrować, chwytając uchwyt zamocowany do górnej półki i w ten sposób przemieścić go w żadaną pozycję. Należy zachować ostrożność podczas przemieszczania wózka ponieważ waga butli z gazem sprężonym oraz spawarki może spowodować że w pewnych sytuacjach wózek może zachować się niestabilne. Zabrania się ciągnąć wózek przy pomocy uchwytów spawalniczych TIG, MIG, kabli, przewodów i uchwytów przecinarek plazmowych, które są umieszczone na wózku. Może to spowodować przewrócenie się wózka lub wypadnięcie urządzenia spawalniczego z wózka. Może nastąpić uszkodzenie wózka, urządzenia spawalniczego lub samej butli z gazem.
Zawsze należy przestrzegać instrukcji bezpieczeństwa dostawców gazu oraz dostawców butli.
2. INSTRUKCJA MONTAŻU
2.1. KÓŁKA TYLNE:
Wsunąć oś w prowadnicę znajdująca się w dolnej części podstawy.
Umieścić koło na osi tak by oś wystawała poza koło.
Wsunąć zawleczkę w otwór znajdujący się w osi i zgiąć ją zabezpieczając w ten sposób koło przed zsunięciem się z osi.
Umieścić nasadkę ochronną na oś i zawleczkę.
Powyższe czynności wykonać dla drugiego koła.
Wyrównać otwory koła samonastawnego z 4 otworami umiejscowionymi w przedniej części podstawy.
Wsunąć śruby od strony podstawy (od góry) i zabezpieczyć nakrętkami z drugiej strony.
Powyższe czynności powtórzyć z drugiej strony wózka.
Upewnić się że śruby i nakrętki są odpowiednio dokręcone.

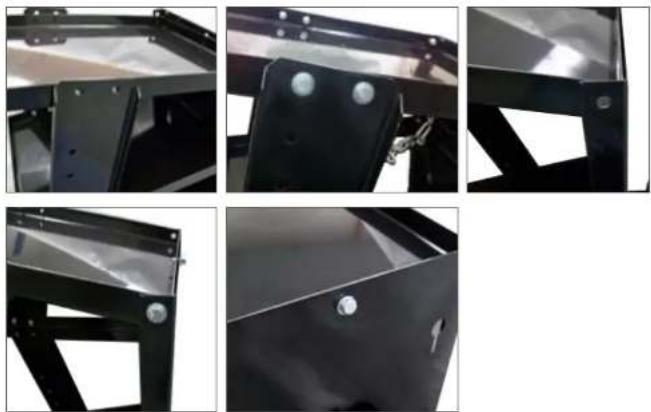

2.3. TYLNY PIONOWY PANEL PODTRZYMUJACY:
Wyrównać otwory w dolnej części oraz po bokach tylnego pionowego panelu podtrzymującego z otworami bocznymi i dolnym podstawy.
Wsunąć śrubę w centralny otwór tylnego pionowego panelu podtrzymującego oraz w otwór w podstawie i zabezpieczyć całość nakrętką.
Od zewnętrznej strony podstawy wsunąć śrubę przez lewy otwór tylnego pionowego panelu podtrzymującego i zabezpieczyć całość nakrętką.
Powtórzyć czynności z drugiej strony.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
Dopasować do siebie dolną część lewej szyny nośnej z dolną lewą częścią podstawy z przodu. Wsunąć śruby w każdy otwór od zewnętrznej strony lewej szyny nośnej i od wewnątrz zabezpieczyć nakrętkami.
Powtórzyć czynności z drugiej strony.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
Dopasować otwory półki środkowej z otworami na prawej i lewej szynie nośnej oraz z otworami na tylnym pionowym panelu podtrzymującym.
Od zewnętrznej strony prawej i lewej szyny nośnej wsunąć śruby w każdy otwór i zabezpieczyć nakrętkami z drugiej strony.
Dopasować dwa tylne otwory półki środkowej z otworami na tylnym pionowym panelu podtrzymującym, wsunąć śruby w każdy z otworów i zabezpieczyć je nakrętkami z drugiej strony.
Powtórzyć czynności z drugiej strony.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
Dopasować otwory górnej półki z otworami lewej i prawej szyny nośnej oraz z otworami tylnego pionowego panelu podtrzymującego.
Od zewnętrznej strony lewej i prawej szyny nośnej wsunąć śruby w każdy z otworów i zabezpieczyć nakrętkami z drugiej strony.
Powtórzyć czynności dla każdego otworu montażowego.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
2.7. UCHWYT MANEWROWY:
Dopasować otwory uchwytu z otworami górnej półki.
Od zewnętrznej strony półki wsunąć dłuższe śruby w każdy otwór i zabezpieczyć nakrętkami z drugiej strony.
Powtórzyć czynności dla każdego otworu montażowego.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
Dopasować otwory półek do mocowania łańcuchów z otworami tylnego pionowego panelu podtrzymującego.
Od zewnętrznej strony półek do mocowania łańcuchów wsunąć śruby w każdy otwór i zabezpieczyć nakrętkami z drugiej strony.
Powtórzyć czynności dla każdego otworu montażowego.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
Umieścić łańcuchy wsuwając ogniwa w odpowiednie otwory w półkach do mocowania łańcuchów.
2.9. WIESZAKI DO PRZEWODÓW / KABLI:
Dopasować otwory wieszaków z otworami w lewej / prawej szynie nośnej, następnie wsunąć śruby w każdy otwór i zabezpieczyć nakrętkami z drugiej strony. Powtórzyć czynności dla każdego otworu montażowego.
Śruby i nakrętki dokręcić ręcznie bez używania narzędzi.
W każdym z wyżej opisanych kroków montażu wszystkie śruby są dokręcone ręcznie bez użycia narzędzi, co pozwala na łatwiejszy montaż całości.
Po zamontowaniu całości każdą śrubę należy dokręcić używając odpowiedniego klucza. Zapewni to bezpieczne użytkowanie wózka.
PL
3. OBSŁUGA TECHNICZNA I KONSERWACJA:
Okresowo należy dokręcać wszystkie śruby i nakrętki. Należy się przy tym upewnić, że wszystkie koła są czyste i nie mają na sobie żadnego brudu, nie są tłuste, itp.

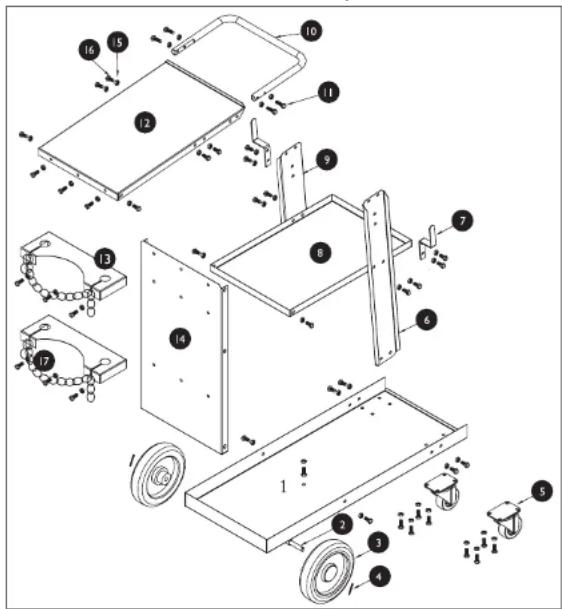

- WIDOK WÓZKA ORAZ LISTA CZĘŚCI:
| Nr Nazwa Ilości | |
| 1 Podstawa 1 | |
| 2 Oś 1 | |
| 3 Koło 2 | |
| 4 Zawłoczka 2 | |
| 5 Koło samonastawne 2 | |
| 6 Prawa szyna nośna 1 | |
| 7 Wieszak 2 | |
| 8 Półka środkowa 1 | |
| 9 Lewa szyna nośna 1 |
| 10 | Uchwyt manewrowy | 1 |
| 11 | Śruby M8x30 | 4 |
| 12 | Półka górna | 1 |
| 13 | Półka mocowania łańcucha | 2 |
| 14 | Tylny pionowy panel podtrzymujący | 1 |
| 15 | Nakrętki | 44 |
| 16 | Śruby M8x12 | 40 |
| 17 | Łańcuch | 2 |
