Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSBC-220
Puissance nominale	220 W
Tension nominale	12 V
Dimensions approximatives	1650 x 992 x 35 mm
Poids approximatif	18 kg
Matériau du cadre	Aluminium anodisé
Matériau de la surface	Verre trempé
Type de boîte de jonction	Boîte de jonction étanche (IP65)
Câbles fournis	Oui, préconnectés (positif et négatif)
Supports de montage inclus	Oui
Fonctions principales	Conversion de l'énergie solaire en électricité, charge de batteries via régulateur
Connexions possibles	Série (24 V) ou parallèle (12 V)
Entretien et nettoyage	Nettoyage du verre avec un chiffon doux et détergent doux (50% eau)
Sécurité	Ne pas démonter, ne pas plier, éviter les courts-circuits, couvrir lors du montage
Recyclage	Conforme à la directive DEEE (2012/19/EU)
Utilisation	Montage horizontal ou vertical, boîte de jonction en haut, orientation sans ombre

FOIRE AUX QUESTIONS - MSBC-220 Mestic

Quelle est la puissance du panneau solaire Mestic MSBC-220 ?

Le panneau a une puissance nominale de 220 W sous une tension de 12 V.

Comment installer le panneau solaire sur un toit ?

Utilisez les supports de montage fournis. Nettoyez et dégraissez la surface, appliquez un mastic ou colle adapté, puis fixez les supports. Laissez sécher avant de poser le panneau.

Puis-je connecter plusieurs panneaux solaires entre eux ?

Oui, vous pouvez les connecter en série pour obtenir une tension de 24 V ou en parallèle pour rester en 12 V. Suivez les schémas de la notice.

Comment nettoyer le panneau solaire ?

Utilisez un chiffon doux imbibé d'un détergent doux mélangé à 50 % d'eau. Évitez d'endommager le film protecteur arrière.

Que faire si le panneau ne produit pas assez d'énergie ?

Vérifiez que le panneau n'est pas ombragé et qu'il est orienté vers le soleil. Assurez-vous aussi que le régulateur de charge et la batterie sont correctement connectés.

Faut-il un régulateur de charge ?

Oui, un régulateur de charge est indispensable entre le panneau et la batterie pour éviter la surcharge. Connectez d'abord la batterie au régulateur, puis le panneau.

Le panneau peut-il être monté à l'intérieur ?

Il peut être monté derrière une vitre, mais le rendement sera réduit. Pour une performance optimale, placez-le à l'extérieur, sans ombre.

Comment assurer l'étanchéité du passage des câbles ?

Utilisez la traversée de toiture fournie. Appliquez du mastic sur la face inférieure et fixez-la en recouvrant les trous. Après séchage, ajoutez un mastic d'étanchéité périphérique.

Le panneau est-il résistant aux intempéries ?

Oui, il est conçu pour une utilisation extérieure. Le cadre en aluminium et le verre trempé résistent à la pluie, au vent et à la neige.

Que faire en cas de panne ou de baisse de performance ?

Vérifiez les connexions, l'état du câble et la propreté du verre. Si le problème persiste, consultez la notice ou contactez le service après-vente.

MODE D'EMPLOI MSBC-220 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

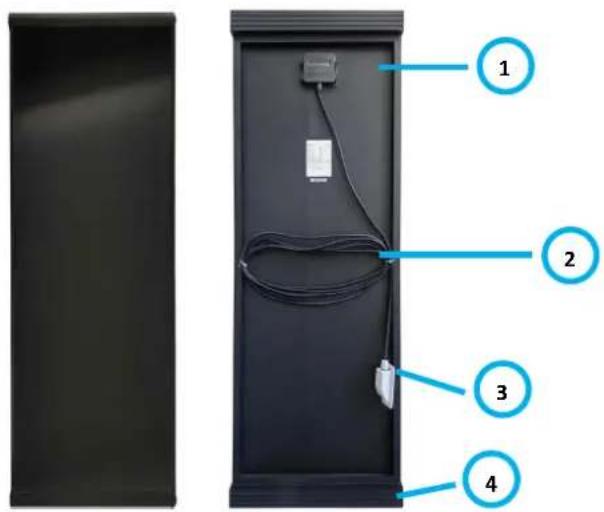

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi. Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

Parallèle :

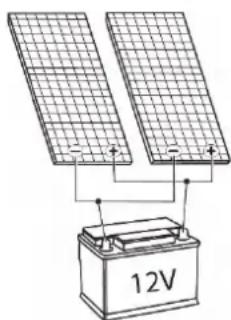

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

Vue des connexions positives et négatives :

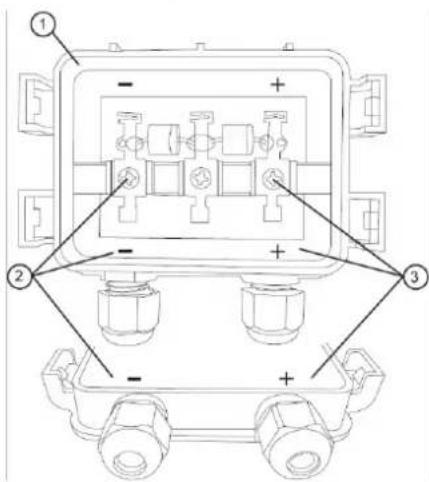

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSBC-110/-130/-150/-170/-190/-220/-250/-300 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
