MSBC-220 - Solpanel Mestic - Gratis bruksanvisning och manual

Produkttyp	Fotovoltaisk solpanel
Märke	Mestic
Modell	MSBC-220
Märkeffekt	220 W
Märkspänning	12 V
Ungefärliga mått	1650 x 992 x 35 mm
Ungefärlig vikt	18 kg
Ram material	Eloxerad aluminium
Ytmaterial	Härdat glas
Typ av kopplingsbox	Vattentät kopplingsbox (IP65)
Medföljande kablar	Ja, förkopplade (plus och minus)
Inkluderade monteringsfästen	Ja
Huvudfunktioner	Omvandling av solenergi till elektricitet, laddning av batterier via regulator
Möjliga anslutningar	Serie (24 V) eller parallell (12 V)
Underhåll och rengöring	Rengöring av glaset med en mjuk trasa och mild rengöring (50% vatten)
Säkerhet	Ta inte isär, böj inte, undvik kortslutning, täck under montering
Återvinning	Följer WEEE-direktivet (2012/19/EU)
Användning	Montering horisontellt eller vertikalt, kopplingsboxen upptill, orientering utan skugga

Vanliga frågor - MSBC-220 Mestic

Vad är effekten på solpanelen Mestic MSBC-220 ?

Panelen har en märkeffekt på 220 W vid en spänning på 12 V.

Hur installerar man solpanelen på ett tak ?

Använd de medföljande monteringsfästena. Rengör och avfetta ytan, applicera lämpligt tätningsmedel eller lim, fäst sedan fästena. Låt torka innan du lägger panelen på plats.

Kan jag koppla ihop flera solpaneler ?

Ja, du kan ansluta dem i serie för att få 24 V spänning eller i parallell för att behålla 12 V. Följ scheman i manualen.

Hur rengör man solpanelen ?

Använd en mjuk trasa fuktad med mild rengöring blandad med 50 % vatten. Undvik att skada den bakre skyddsfilmen.

Vad gör man om panelen inte producerar tillräckligt med energi ?

Kontrollera att panelen inte är skuggad och att den är riktad mot solen. Se också till att laddningsregulatorn och batteriet är korrekt anslutna.

Behövs en laddningsregulator ?

Ja, en laddningsregulator är nödvändig mellan panelen och batteriet för att undvika överladdning. Anslut först batteriet till regulatorn, sedan panelen.

Kan panelen monteras inomhus ?

Den kan monteras bakom ett fönster, men verkningsgraden minskar. För bästa prestanda, placera den utomhus, utan skugga.

Hur säkerställer man tätheten vid kabelgenomföringen ?

Använd den medföljande takgenomföringen. Applicera tätningsmassa på undersidan och fäst den över hålen. Efter torkning, lägg till en perifer tätningsmassa.

Är panelen väderbeständig ?

Ja, den är konstruerad för utomhusbruk. Aluminiumramen och härdat glas tål regn, vind och snö.

Vad gör man vid fel eller prestandaförsämring ?

Kontrollera anslutningar, kabelns skick och glasets renhet. Om problemet kvarstår, se manualen eller kontakta kundtjänst.

BRUKSANVISNING MSBC-220 Mestic

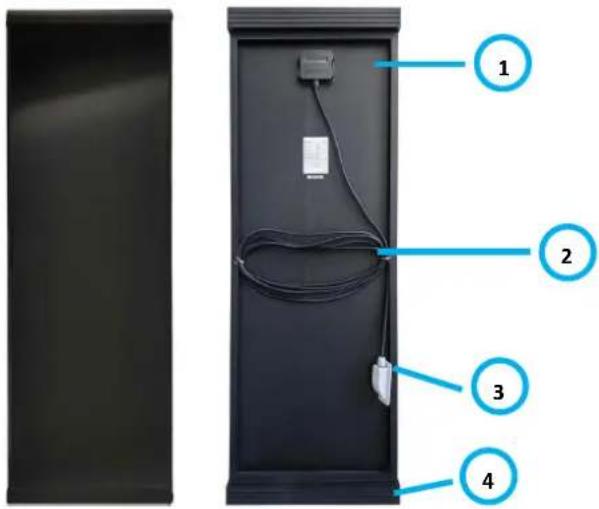

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfäste

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Montering

Obs: Så snart solpanelen utsätts för ljus eller solljus, aktiveras terminalerna i kopplingsdosan. För att undvika kortslutningar vid montering och anslutning av solpanelerna kan du vrida panelerna bort från ljuset eller täcka dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Allmänna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Försök aldrig att demontera panelen.
3. Undvik borrning eller svetsning i ramen där det är möjligt.
4. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
5. Montera panelen horisontellt eller vertikalt med kopplingsdosan högst upp.
6. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är skuggad kommer uteffekten att minska.
7. Montera panelen så att luften kan cirkulera fritt runt den.
8. De medföljande kablarna är redan anslutna för dig i kopplingsdosan. Koppla inte bort den eller byt plus- och minus-terminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att se till att det fungerar normalt.

Fastställande av plats:

1. Bestäm platsen för installation av solpanelen genom att placera den på önskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera förläggandet av dina ledningar innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats fäster du panelerna på önskad plats med fästena, med lämpligt monteringsförseglingsmedel eller lim. Följ instruktionerna på förpackningen för respektive produkt.

2. Obs! Se till att ytan på vilken fästena är placerade är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt. Tätningsmedel eller lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning på monteringsytan genom att applicera en jämn, kontinuerlig remsa i åsarna längst ner på monteringsfästena. Volymen av tätningsmedlet eller limmet bör vara större än åsarna.
4. Tryck ner panelen jämnt och försiktigt på den valda platsen.
5. Ta bort överflödigt tätningsmedel eller lim.
6. Låt tätningsmedlet eller limmet torka ordentligt. Följ instruktionerna på förpackningen för respektive produkt för detta.
7. Obs: Dubbelkolla helst panelens mått med monteringsfästena och den valda platsen för att undvika fel. Tätningsmedlet eller limmet är mycket svårt att ta bort efter applicering.

Dragning av kablar:

1. Innan du kan installera takgenomföringen, hitta den lämpligaste platsen för dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns några andra kablar, rör, etc. på den plats du vill borra.
2. När du är säker på vad din ingångspunkt är, borra hål av rätt storlek.
3. Kontrollera att kablarna är genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan på vilken takgenomföringen är placerad är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt.
5. Applicera en jämn, kontinuerlig remsa av tätningsmedel eller lim på undersidan av kabelgenomföringen och fäst den på monteringsvtan, se till att de borrade hålen är helt täckta.
6. När tätningsmedlet eller limmet har härdat kan du också applicera ett tätningsmedel för att säkerställa en vattentät tätning runt kabelgenomföringen.

Obs: En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer produkten.

Serie- och parallellanslutning

Om mer än en panel används kan de anslutas antingen i serie eller parallellt.

Parallel:

För att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medföljande kablarna har redan anslutits åt dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhåll

1. Normalt räcker det med normal nederbörd och vind för att hålla modulglaset rent. Vid behov kan du rengöra glaset med en mjuk trasa med ett milt rengöringsmedel och 50 % vatten.
2. Obs: Skada inte skyddsfilmen på baksidan av solpanelerna.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar EURO ACCESSOIRES Satt enheten MSBC-110/-130/-150/-170/-190/-220/-250/-300, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.
