GEBRUIKSAANWIJZING MSBC-220 Mestic

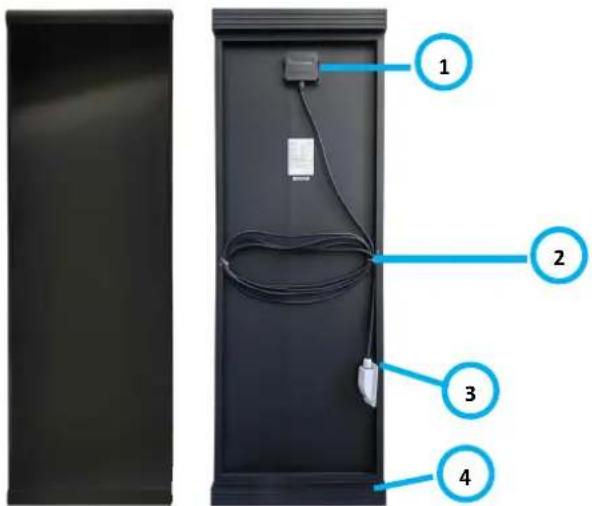

1. Aansluitkast
2. Kabels
3. Dakdoorvoer
4. Montagebeugel

1 2 3 4

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maximaal vermogen (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spanning bij Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Stroom bij Pmax (Impp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Open klemspanning (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortsluitstroom (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Algemene instructies

Voordat u dit apparaat in gebruik neemt, leest u zorgvuldig de gebruiksaanwijzing. Bewaar de handleiding voor toekomstig gebruik.

Monteren

Let op: Zodra het zonnepaneel wordt blootgesteld aan licht of zonlicht, staan de klemmen in de aansluitkast onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten van de zonnepanelen, kunt u de panelen wegdraaien van het licht of afdekken zodat ze tijdens het aansluiten geen elektriciteit produceren. Verwijder de bedekking wanneer de aansluiting is voltooid.

Algemene montage instructies:

1. Monteer het paneel altijd op een rechte, vlakke ondergrond. Buig of verdraai het paneel niet.
2. Probeer nooit het paneel te demonteren.
3. Vermijd waar mogelijk boren of lassen in het frame.
4. Gebruik geen scherp metalen gereedschap of andere voorwerpen die krassen op het oppervlak van het paneel kunnen veroorzaken.
5. Installeer het paneel horizontaal of verticaal met de aansluitkast bovenaan.
6. Kies een plaats voor het paneel met zo min mogelijk schaduw. Houd er rekening mee dat als het zonnepaneel in de schaduw komt te staan, het vermogen zal afnemen.
7. Monteer het paneel zo dat de lucht er vrij omheen kan circuleren.
8. De meegeleverde kabels zijn al voor u aangesloten in de aansluitkast. Maak deze niet los en wissel de plus- en minaansluiting niet om.
9. Sluit aan de laadregelaar altijd eerst de accu aan, voordat u de zonnemodule aansluit.
10. Controleer het systeem regelmatig om er zeker van te zijn dat het normaal functioneert.

Locatie bepalen:

1. Bepaal de locatie voor het installeren van het zonnepaneel, door hem op de gewenste plek te leggen.
2. Markeer deze locatie en ga na dat er voldoende ruimte rondom het paneel is.
3. Plan het leggen van uw bedrading voordat u verdergaat met de installatie.

Bevestigen:

1. Nadat u uw montagelocatie heeft gecontroleerd, bevestigt u de panelen middels de beugels op de gewenste locatie met behulp van daarvoor bestemde montagekit of -lijm. Volg de instructies op de verpakking van het desbetreffende product.

2. Let op: zorg dat het oppervlak waarop de beugels geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten. Kit of liim in een schone, droge omgeving.

3. Zorg ervoor dat de lijm een goede afdichting vormt op het montageoppervlak, door een gelijkmatige, doorlopende stroken in de richels aan de onderkant van de montagebeugels aan te brengen. Het volume van de kit of lijm moet groter zijn dan de richels.

4. Druk gelijkmatig en beheerst het paneel op de geselecteerde locatie.

5. Verwijder overtollige kit of lijm.

6. Laat de kit of liim goed drogen. Volg hierbij de instructies op de verpakking van het desbetreffende product.

7. Let op: Controleer de afmetingen van het paneel met de montagebeugels en de gekozen locatie het liefst dubbel, om fouten te voorkomen. De kit of liim is zeer moeilijk te verwiideren zodra het is aangebracht.

Kabels doorvoeren:

1. Voordat u de dakdoorvoer kunt plaatsen, zoekt u eerst de meest geschikte locatie voor uw stroomkabels om door het dak te gaan. Controleer vóór het boren nogmaals of er geen andere bekabeling, leidingen, enz. lopen op de plaats van boren.

2. Zodra u zeker weet wat uw ingangspunt is, boort u gaten met de juiste maat.

3. Controleer of de kabels door de kabelgaten in de dakdoorvoer zitten en leid de kabels door te geboorde gaten in het dak naar de gewenste locatie.

4. Let op: zorg dat het oppervlak waarop de dakdoorvoer geplaatst wordt schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten.

5. Breng een gelijkmatige, doorlopende strook kit of lijm aan op de onderkant van de kabeldoorvoer en bevestig deze op het montageoppervlak, waarbij u ervoor zorgt dat de geboorde gaten volledig bedekt zijn.

6. Nadat de kit of lijm is uitgehard, kunt u tevens een kit aanbrengen om zeker te zijn van een waterdichte afdichting rondom de kabeldoorvoer.

Let op: Een zonnepaneel moet via een laadregelaar op een accusysteem worden aangesloten. Volg voor de juiste installatie de instructies die bij het product geleverd worden.

Als er meer dan één paneel wordt gebruikt, kunnen deze zowel in serie als parallel worden aangesloten.

12V

Parallel:

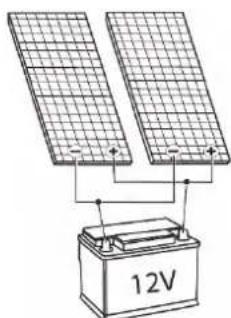

Om 2 zonnepanelen in een 12 V-systeem aansluiten, sluit u de panelen parallel aan door de plus aan de plus en de min aan de min te verbinden.

24V

Serie:

Om 2 zonnepanelen aansluiten in een 24 V-systeem, sluit u de panelen in serie aan door de plus van het ene paneel aan te sluiten op de min van het volgende paneel.

Plus- en minaansluiting bekijken:

Open de aansluitkast door de lipjes voorzichtig los te maken met een schroevendraaier.

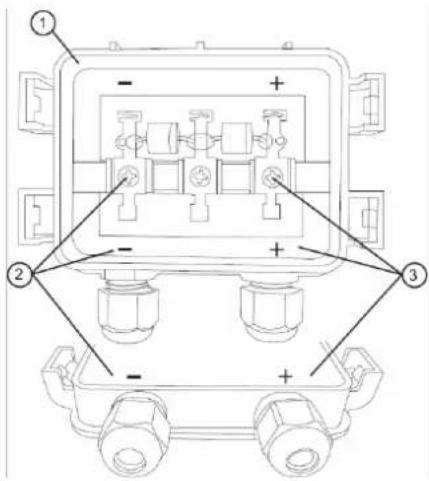

1. Aansluitkast
2. Negatieve pool en aansluiting
3. Positieve pool en aansluiting

Let op: De meegeleverde kabels zijn al voor u aangesloten in de aansluitkast. Maak deze niet los en wissel de plus- en minaansluiting niet om.

Onderhoud

1. Normaal gesproken zijn normale regenval en wind voldoende om het moduleglas schoon te houden. Indien nodig kunt u het glas reinigen met een zachte doek met een mild schoonmaakmiddel en 50% water.
2. Let op: Beschadig de beschermfolie aan de achterkant van de zonnepanelen niet.

Correcte wegwerp wijze van dit product

Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om mogelijke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiële hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees je de garantievoorwaarden van waar het product gekocht is. Zij kunnen het product terugnemen voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart EURO ACCESSOIRES, dat het apparaat MSBC-110/-130/-150/-170/-190/-220/-250/-300voldoet aan de basiseisen en andererelevante voorschriften die in de Europese richtlijn voor elektromagnetische compatibiliteit (2014/30/EU) en

laagspanningsrichtlijn (2014/35/EU) worden genoemd. Daarnaast een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op de achterzijde is vermeld.
