MANUALE UTENTE MSBC-220 Mestic

Racolta differenziata dei rifiuti / Controlla le linee guida del tuo commune

SOLAR SET BC

MSBC-110/-130/-150/-170/

-190/-220/-250/-300

NEDERLANDS

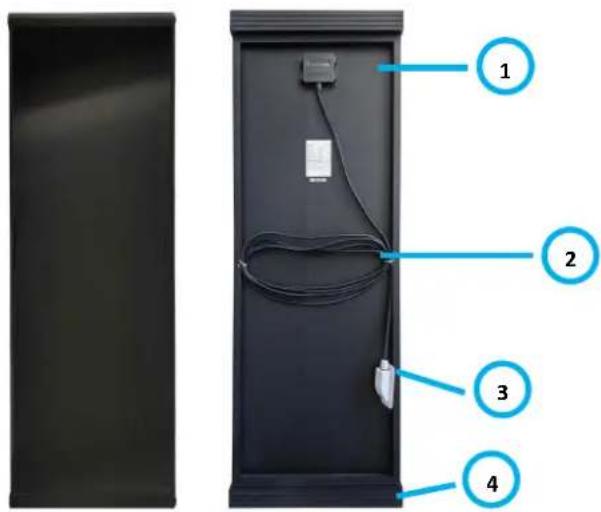

1. Scatola di derivazione
2. Cavi
3. Penetrazione del tetto
4. Staffa di montaggio

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso.

Conserva le istruzioni per consultazioni future.

Assemblaggio

Nota: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimenteranno. Per evitare cortocircuiti durante il montaggio e il collegamento dei pannelli solari stessi è possibile allontanarli dalla luce o coprirli, affinché non generino elettricità durante le fasi di montaggio. Rimuovi la copertura, quando le connessioni sono state completate.

Istruzioni generali per il montaggio:

1. Monta sempre il pannello su una superficie dritta e piana. Non piegare, né ruotare il pannello.
2. Non tentare mai di smontare il pannello solare.
3. Se possibile, evita di forarne o di saldarne il telaio.
4. Non utilizzare strumenti metallici appuntiti o altri oggetti che possano graffiare la superficie del pannello.
5. Installa il pannello in orizzontale o in verticale con la scatola di derivazione rivolta verso l'alto.
6. Scegli una posizione per il pannello meno in ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sarà in grado di erogare sarà minore.
7. Monta il pannello in modo che l'aria circoli liberamente intorno a esso.
8. I cavi in dotazione sono già collegati all'interno della scatola di derivazione. Non scollegare o scambiare i terminali positivo e negativo.
9. Collega sempre la batteria al regolatore di carica, prima di installare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.

Scelta della posizione:

1. Scegli la posizione per installare il pannello solare nel punto desiderato.
2. Segna la posizione, e verifica che vi sia spazio sufficiente tutt'intorno al pannello.
3. Pianifica la posa del cablaggio, prima di procedere con l'installazione.

Montaggio:

1. Una volta verificata la posizione di montaggio, occorre fissare i pannelli nella posizione desiderata tramite le staffe utilizzando un prodotto sigillante o la colla di montaggio che riterrai più adatti. Segui le istruzioni riportate sulla confezione del prodotto che avrai scelto.

2. Nota: verifica che la superficie su cui sono posizionate le staffe sia pulita e asciutta, e non vi grasso o polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso. Applica il prodotto sigillante o la colla in un ambiente pulito e asciutto.

3. Accertati che il prodotto sigillante formi una buona tenuta sulla superficie di montaggio applicandone una striscia uniforme e continua sul fondo delle staffe di montaggio. Il volume del sigillante o della colla deve superare il fondo delle staffe.
4. Premi in modo uniforme e con cautela il pannello per installarlo nella posizione selezionata.
5. Rimuovi il sigillante o la colla in eccesso.
6. Lascia asciugare bene il prodotto sigillante o la colla. A tale fine, segui le istruzioni riportate sulla confezione del prodotto scelto.
7. Nota: Per evitare di commettere errori è preferibile ricontrollare le dimensioni del pannello con le staffe di montaggio e la posizione scelta. Una volta applicato, il sigillante o l'adesivo è, infatti, molto difficile da rimuovere.

Instradamento dei cavi:

1. Prima di installare la penetrazione nel tetto, è necessario individuare la posizione più adatta per far passare i cavi di alimentazione attraverso il tetto. Prima di bucare, verifica che non vi siano altri cavi, tubi, ecc. nel punto in cui intendi forare.
2. Una volta che sei sicuro in merito al punto di ingresso, pratica fori della giusta dimensione.
3. Controlla che i cavi passino attraverso i fori all'interno della penetrazione del tetto, e fai in modo che attraversino i fori praticati nel tetto nella posizione desiderata.
4. Nota: Verifica che la superficie su cui è posizionata la penetrazione del tetto sia pulita e asciutta, e non vi siano né grasso né polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso.
5. Applica una striscia uniforme e continua di un prodotto sigillante o della colla sul lato inferiore della penetrazione del cavo, e fissala alla superficie di montaggio verificando che i fori siano completamente coperti.
6. Dopo che il sigillante o la colla si sono induriti, è possibile anche applicare ulteriore prodotto sigillante per garantire una tenuta stagna intorno alla penetrazione del cavo.

Nota: Un pannello solare deve essere collegato a un sistema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al prodotto.

Collegamento in serie e in parallelo

Se si utilizzano più pannelli, essi possono essere collegati in serie oppure in parallelo.

12V

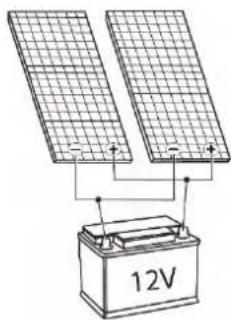

In parallelo:

Per collegare 2 pannelli solari in un sistema a 12 V mettili in parallelo collegando il più al più, e il meno al meno.

24V

In serie:

Per collegare 2 pannelli solari in un sistema a 24 V mettili in serie collegando il più di un pannello al meno del pannello successivo.

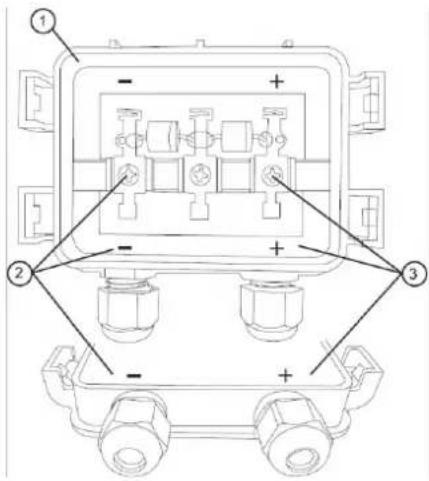

Visualizzazione delle connessioni più e meno:

Apri la scatola di derivazione allentando gradualmente le linguette con un cacciavite.

1. Scatola di derivazione
2. Polo negativo e collegamento
3. Polo positivo e collegamento

Nota: i cavi in dotazione sono già stati collegati nella scatola di connessione. Non scollegarlo e non scambiare i collegamenti positivo e negativo.

Manutenzione

1. Normalmente, piogge e vento normali sono sufficienti per mantenere pulito il vetro del modulo solare. Se necessario, è possibile pulirlo con un panno morbido, una soluzione con il 50% di detergente delicato, e il resto d'acqua.
2. Nota: Non danneggiare la pellicola protettiva che si trova sul retro dei pannelli solari.

Riciclo

Questo prodotto è contrassegnato dal simbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significa che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteriori informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente EURO ACCESSOIRES dichiara che il dispositivo MSBC-110/-130/-150/-170/-190/-220/-250/-300 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possibile contattare l'indirizzo indicato sul retro del presente manuale.
