Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSBC-220
Nominel effekt	220 W
Nominel spænding	12 V
Omtrentlige mål	1650 x 992 x 35 mm
Omtrentlig vægt	18 kg
Rammemateriale	Anodiseret aluminium
Overflademateriale	Hærdet glas
Tilslutningsboks type	Vandtæt tilslutningsboks (IP65)
Medfølgende kabler	Ja, forudforbundet (positiv og negativ)
Monteringsbeslag inkluderet	Ja
Hovedfunktioner	Omvendling af solenergi til elektricitet, opladning af batterier via regulator
Mulige forbindelser	Serie (24 V) eller parallel (12 V)
Vedligeholdelse og rengøring	Rengøring af glasset med en blød klud og mildt rengøringsmiddel (50% vand)
Sikkerhed	Må ikke skilles ad, må ikke bøjes, undgå kortslutning, dæk til under montering
Genbrug	Overholder WEEE-direktivet (2012/19/EU)
Brug	Montering vandret eller lodret, tilslutningsboks øverst, orientering uden skygge

Ofte stillede spørgsmål - MSBC-220 Mestic

Hvad er effekten af Mestic MSBC-220 solpanelet?

Panelet har en nominel effekt på 220 W ved en spænding på 12 V.

Hvordan installeres solpanelet på et tag?

Brug de medfølgende monteringsbeslag. Rengør og affedt overfladen, påfør en passende fugemasse eller lim, og fastgør beslagene. Lad tørre, før panelet placeres.

Kan jeg forbinde flere solpaneler sammen?

Ja, du kan forbinde dem i serie for at opnå 24 V eller i parallel for at forblive på 12 V. Følg diagrammerne i vejledningen.

Hvordan rengøres solpanelet?

Brug en blød klud fugtet med et mildt rengøringsmiddel blandet med 50 % vand. Undgå at beskadige den beskyttende bagsidefilm.

Hvad gør jeg, hvis panelet ikke producerer nok energi?

Kontrollér, at panelet ikke er skygget, og at det er rettet mod solen. Sørg også for, at laderegulatoren og batteriet er korrekt tilsluttet.

Er der brug for en laderegulator?

Ja, en laderegulator er nødvendig mellem panelet og batteriet for at undgå overopladning. Tilslut først batteriet til regulatoren, derefter panelet.

Kan panelet monteres indendørs?

Det kan monteres bag en rude, men effektiviteten vil være reduceret. For optimal ydeevne placeres det udendørs uden skygge.

Hvordan sikres tætheden af kabelgennemføringen?

Brug den medfølgende taggennemføring. Påfør fugemasse på undersiden og fastgør den, så hullerne dækkes. Efter tørring tilføjes en perifer tætningsmasse.

Er panelet vejrbestandigt?

Ja, det er designet til udendørs brug. Aluminiumsrammen og det hærdede glas modstår regn, vind og sne.

Hvad gør jeg ved fejl eller nedsat ydeevne?

Kontrollér tilslutninger, kabeltilstand og glassets renhed. Hvis problemet fortsætter, se vejledningen eller kontakt kundeservice.

BRUGSANVISNING MSBC-220 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv. på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

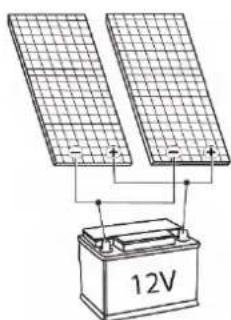

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

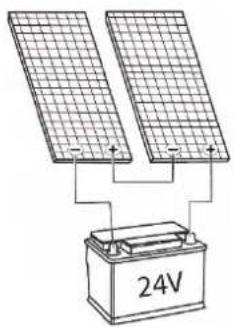

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

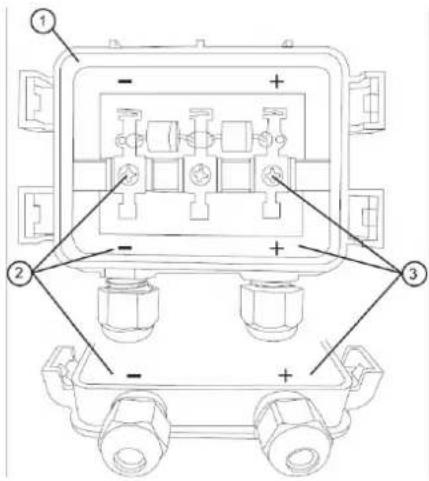

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.
2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSBC-110/-130/-150/-170/-190/-220/-250/-300, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en

fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
