Marque	Mestic
Modèle	MSMO-120
Type de produit	Panneau solaire photovoltaïque
Technologie des cellules	Polycristallin (estimation)
Puissance maximale (Pmax)	120 W
Tension nominale	12 V (24 V en série)
Tension en circuit ouvert (Voc)	Environ 22,5 V (estimation)
Courant de court-circuit (Isc)	Environ 7,5 A (estimation)
Dimensions (L x l x H)	Environ 1020 x 670 x 35 mm (estimation)
Poids	Environ 8,5 kg (estimation)
Matériau du cadre	Aluminium
Verre	Verre trempé
Boîte de jonction	IP65 (estimation)
Câbles	0,9 m (estimation), connectés en usine
Connecteurs	MC4 (estimation)
Classe de protection	Classe II (estimation)
Température de fonctionnement	-40 °C à +85 °C (estimation)
Tension maximale du système	1000 V (estimation)
Fonctions principales	Conversion de l'énergie solaire en électricité, recharge de batteries via régulateur de charge, alimentation de systèmes 12 V/24 V
Entretien et nettoyage	Nettoyer le verre avec un chiffon doux et un détergent doux ; ne pas endommager le film arrière
Sécurité	Ne pas démonter, ne pas plier, éviter les outils métalliques tranchants, couvrir les panneaux pendant le montage pour éviter les chocs électriques
Recyclage	Conforme à la directive DEEE (2012/19/EU), ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - MSMO-120 Mestic

Comment installer le panneau solaire MSMO-120 ?

Installez le panneau sur une surface plane et droite. Utilisez les supports fournis avec du mastic ou de la colle adaptés. Avant l'installation, couvrez le panneau pour éviter la production d'électricité. Connectez d'abord la batterie au régulateur de charge, puis le panneau au régulateur. Veillez à ce que la surface de montage soit propre, dégraissée et sèche.

Comment connecter plusieurs panneaux en série ou en parallèle ?

Pour une connexion en parallèle (système 12 V), reliez le positif au positif et le négatif au négatif. Pour une connexion en série (système 24 V), reliez le positif d'un panneau au négatif du suivant. Utilisez des câbles appropriés et vérifiez les polarités.

Quelle est la puissance du panneau MSMO-120 ?

La puissance maximale (Pmax) du panneau MSMO-120 est de 120 W sous conditions de test standard (STC). Cette puissance peut varier selon l'ensoleillement et la température.

Comment nettoyer le panneau solaire ?

La pluie et le vent suffisent généralement à le maintenir propre. Si nécessaire, nettoyez la vitre avec un chiffon doux imbibé d'un détergent doux dilué dans 50 % d'eau. N'utilisez pas d'objets métalliques tranchants et ne rayez pas le verre. Évitez d'endommager le film protecteur à l'arrière.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez les connexions et le régulateur de charge. Si le panneau ne produit pas, assurez-vous qu'il est bien exposé au soleil et non ombragé. Ne tentez pas de réparer vous-même la boîte de jonction. Contactez le service après-vente si le problème persiste.

Puis-je utiliser le panneau pour recharger une batterie directement ?

Non, un régulateur de charge est obligatoire entre le panneau et la batterie pour éviter la surcharge et les dommages. Connectez d'abord la batterie au régulateur, puis le panneau solaire au régulateur.

Quelles précautions de sécurité prendre lors du montage ?

Coupez l'exposition à la lumière en couvrant le panneau pendant le montage pour éviter les chocs électriques. Ne pliez pas et ne tordez pas le panneau. Utilisez des outils non métalliques pour éviter les rayures. Ne démontez jamais la boîte de jonction.

Comment acheminer les câbles à travers le toit ?

Percez un trou à l'emplacement choisi après avoir vérifié qu'il n'y a pas d'autres câbles ou tuyaux. Utilisez la traversée de toiture fournie : appliquez du mastic ou de la colle sur sa face inférieure, puis fixez-la en recouvrant le trou. Guidez les câbles à travers et assurez l'étanchéité.

Quelle est la garantie du panneau ?

La notice ne précise pas de durée de garantie. Pour toute information, contactez le service client de Mestic ou le revendeur.

Comment recycler le panneau en fin de vie ?

Le produit porte le symbole de tri sélectif des déchets d'équipements électriques et électroniques (DEEE). Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte conforme à la directive 2012/19/EU. Contactez vos autorités locales pour plus d'informations.

MODE D'EMPLOI MSMO-120 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

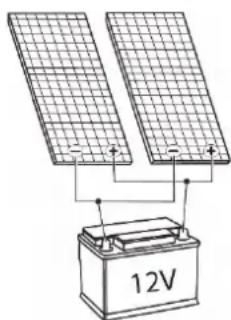

Parallèle :

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

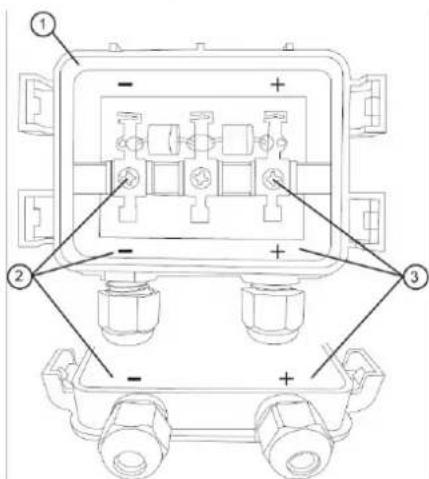

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSMO-75/-100/-120/-140/-160/-180/-200 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
