Marke	Mestic
Modell	MSMO-120
Produkttyp	Photovoltaik-Solarmodul
Zelltechnologie	Polykristallin (Schätzung)
Maximale Leistung (Pmax)	120 W
Nennspannung	12 V (24 V in Reihe)
Leerlaufspannung (Voc)	Ca. 22,5 V (Schätzung)
Kurzschlussstrom (Isc)	Ca. 7,5 A (Schätzung)
Abmessungen (L x B x H)	Ca. 1020 x 670 x 35 mm (Schätzung)
Gewicht	Ca. 8,5 kg (Schätzung)
Rahmenmaterial	Aluminium
Glas	Gehärtetes Glas
Anschlussdose	IP65 (Schätzung)
Kabel	0,9 m (Schätzung), werkseitig angeschlossen
Steckverbinder	MC4 (Schätzung)
Schutzklasse	Schutzklasse II (Schätzung)
Betriebstemperatur	-40 °C bis +85 °C (Schätzung)
Maximale Systemspannung	1000 V (Schätzung)
Hauptfunktionen	Umwandlung von Sonnenenergie in Elektrizität, Laden von Batterien über Laderegler, Stromversorgung von 12 V/24 V-Systemen
Wartung und Reinigung	Glas mit einem weichen Tuch und mildem Reinigungsmittel reinigen; Rückseitenfolie nicht beschädigen
Sicherheit	Nicht demontieren, nicht biegen, scharfe Metallwerkzeuge vermeiden, Module während der Montage abdecken, um Stromschläge zu vermeiden
Recycling	Entspricht der WEEE-Richtlinie (2012/19/EU), nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - MSMO-120 Mestic

Wie installiere ich das Solarmodul MSMO-120?

Installieren Sie das Modul auf einer ebenen und geraden Fläche. Verwenden Sie die mitgelieferten Halterungen mit geeignetem Dichtstoff oder Kleber. Decken Sie das Modul vor der Installation ab, um die Stromerzeugung zu verhindern. Schließen Sie zuerst die Batterie an den Laderegler an, dann das Modul an den Regler. Achten Sie darauf, dass die Montagefläche sauber, entfettet und trocken ist.

Wie schließe ich mehrere Module in Reihe oder parallel an?

Für eine Parallelschaltung (12-V-System) verbinden Sie Plus mit Plus und Minus mit Minus. Für eine Reihenschaltung (24-V-System) verbinden Sie Plus eines Moduls mit Minus des nächsten. Verwenden Sie geeignete Kabel und überprüfen Sie die Polaritäten.

Welche Leistung hat das Modul MSMO-120?

Die maximale Leistung (Pmax) des Moduls MSMO-120 beträgt 120 W unter Standardtestbedingungen (STC). Diese Leistung kann je nach Sonneneinstrahlung und Temperatur variieren.

Wie reinige ich das Solarmodul?

Regen und Wind reichen normalerweise aus, um es sauber zu halten. Falls nötig, reinigen Sie das Glas mit einem weichen Tuch, das mit einem milden Reinigungsmittel in 50 % Wasser getränkt ist. Verwenden Sie keine scharfen Metallgegenstände und zerkratzen Sie das Glas nicht. Vermeiden Sie Beschädigungen der Schutzfolie auf der Rückseite.

Was tun bei einem Defekt oder einer Fehlfunktion?

Überprüfen Sie die Anschlüsse und den Laderegler. Wenn das Modul keinen Strom produziert, stellen Sie sicher, dass es gut der Sonne ausgesetzt und nicht beschattet ist. Versuchen Sie nicht, die Anschlussdose selbst zu reparieren. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Kann ich das Modul direkt zum Laden einer Batterie verwenden?

Nein, ein Laderegler ist zwischen Modul und Batterie erforderlich, um Überladung und Schäden zu vermeiden. Schließen Sie zuerst die Batterie an den Regler an, dann das Solarmodul an den Regler.

Welche Sicherheitsvorkehrungen sind bei der Montage zu beachten?

Decken Sie das Modul während der Montage ab, um Stromschläge zu vermeiden. Biegen oder verdrehen Sie das Modul nicht. Verwenden Sie nichtmetallische Werkzeuge, um Kratzer zu vermeiden. Öffnen Sie niemals die Anschlussdose.

Wie führe ich die Kabel durch das Dach?

Bohren Sie ein Loch an der gewählten Stelle, nachdem Sie sichergestellt haben, dass sich keine anderen Kabel oder Rohre dort befinden. Verwenden Sie den mitgelieferten Dachdurchgang: Tragen Sie Dichtstoff oder Kleber auf die Unterseite auf, fixieren Sie ihn über dem Loch. Führen Sie die Kabel hindurch und stellen Sie die Abdichtung sicher.

Welche Garantie hat das Modul?

Die Anleitung gibt keine Garantiedauer an. Für weitere Informationen wenden Sie sich an den Mestic-Kundendienst oder den Händler.

Wie entsorge ich das Modul am Ende seiner Lebensdauer?

Das Produkt trägt das Symbol für die getrennte Sammlung von Elektro- und Elektronik-Altgeräten (WEEE). Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle gemäß der Richtlinie 2012/19/EU. Wenden Sie sich an Ihre örtlichen Behörden für weitere Informationen.

BEDIENUNGSANLEITUNG MSMO-120 Mestic

1. Anschlusskasten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch. Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskasten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweißen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskasten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst wenig Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskasten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.

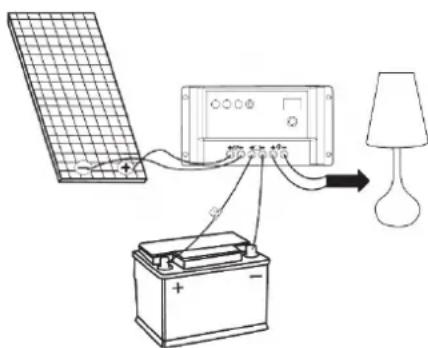

9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollte größer sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge dabei die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber lässt sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Löcher in der richtigen Größe.
3. Überprüfe, ob die Kabel durch die Kabellöcher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgehärtet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschließen, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbindest.

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

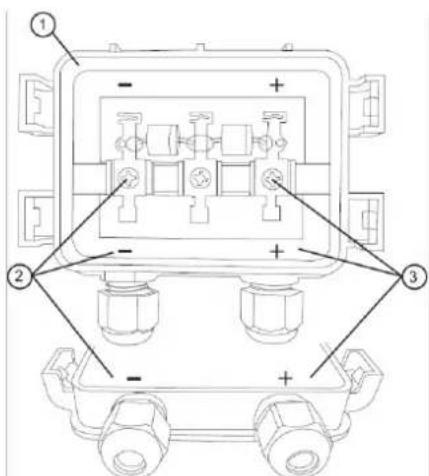

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschädigt wird.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma EURO ACCESSOIRES, dass sich das Gerät MSMO-75/-100/-120/-140/-160/-180/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befin det. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
