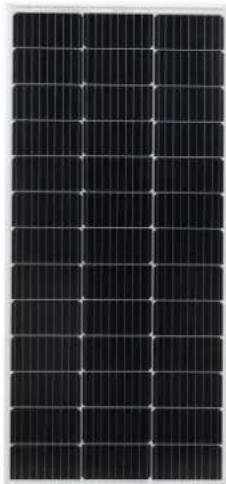

MSMO-120 - Panel solar Mestic - Manual de uso y guía de instrucciones gratis

Marca	Mestic
Modelo	MSMO-120
Tipo de producto	Panel solar fotovoltaico
Tecnología de las células	Policristalino (estimación)
Potencia máxima (Pmax)	120 W
Tensión nominal	12 V (24 V en serie)
Tensión en circuito abierto (Voc)	Aprox. 22,5 V (estimación)
Corriente de cortocircuito (Isc)	Aprox. 7,5 A (estimación)
Dimensiones (L x An x Al)	Aprox. 1020 x 670 x 35 mm (estimación)
Peso	Aprox. 8,5 kg (estimación)
Material del marco	Aluminio
Vidrio	Vidrio templado
Caja de conexiones	IP65 (estimación)
Cables	0,9 m (estimación), conectados en fábrica
Conectores	MC4 (estimación)
Clase de protección	Clase II (estimación)
Temperatura de funcionamiento	-40 °C a +85 °C (estimación)
Tensión máxima del sistema	1000 V (estimación)
Funciones principales	Conversión de energía solar en electricidad, recarga de baterías mediante regulador de carga, alimentación de sistemas de 12 V/24 V
Mantenimiento y limpieza	Limpiar el vidrio con un paño suave y un detergente suave; no dañar la película trasera
Seguridad	No desmontar, no doblar, evitar herramientas metálicas afiladas, cubrir los paneles durante el montaje para evitar descargas eléctricas
Reciclaje	Conforme a la directiva RAEE (2012/19/UE), no desechar con la basura doméstica

Preguntas frecuentes - MSMO-120 Mestic

¿Cómo instalar el panel solar MSMO-120?

Instale el panel sobre una superficie plana y recta. Utilice los soportes suministrados con masilla o adhesivo adecuados. Antes de la instalación, cubra el panel para evitar la generación de electricidad. Conecte primero la batería al regulador de carga, luego el panel al regulador. Asegúrese de que la superficie de montaje esté limpia, desengrasada y seca.

¿Cómo conectar varios paneles en serie o en paralelo?

Para una conexión en paralelo (sistema de 12 V), conecte el positivo con el positivo y el negativo con el negativo. Para una conexión en serie (sistema de 24 V), conecte el positivo de un panel al negativo del siguiente. Utilice cables adecuados y verifique las polaridades.

¿Cuál es la potencia del panel MSMO-120?

La potencia máxima (Pmax) del panel MSMO-120 es de 120 W en condiciones de prueba estándar (STC). Esta potencia puede variar según la insolación y la temperatura.

¿Cómo limpiar el panel solar?

La lluvia y el viento suelen ser suficientes para mantenerlo limpio. Si es necesario, limpie el vidrio con un paño suave empapado en un detergente suave diluido al 50 % en agua. No utilice objetos metálicos afilados ni raye el vidrio. Evite dañar la película protectora en la parte posterior.

¿Qué hacer en caso de avería o mal funcionamiento?

Verifique las conexiones y el regulador de carga. Si el panel no produce, asegúrese de que esté bien expuesto al sol y sin sombra. No intente reparar usted mismo la caja de conexiones. Contacte al servicio postventa si el problema persiste.

¿Puedo usar el panel para cargar una batería directamente?

No, es obligatorio un regulador de carga entre el panel y la batería para evitar sobrecargas y daños. Conecte primero la batería al regulador, luego el panel solar al regulador.

¿Qué precauciones de seguridad tomar durante el montaje?

Corte la exposición a la luz cubriendo el panel durante el montaje para evitar descargas eléctricas. No doble ni tuerza el panel. Use herramientas no metálicas para evitar rayones. Nunca desmonte la caja de conexiones.

¿Cómo pasar los cables a través del techo?

Perfore un agujero en la ubicación elegida después de verificar que no haya otros cables o tuberías. Utilice el pasacables para techo suministrado: aplique masilla o adhesivo en su parte inferior, luego fíjelo cubriendo el agujero. Guíe los cables a través y asegure la estanqueidad.

¿Cuál es la garantía del panel?

El manual no especifica la duración de la garantía. Para cualquier información, contacte al servicio al cliente de Mestic o al distribuidor.

¿Cómo reciclar el panel al final de su vida útil?

El producto lleva el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos (RAEE). No lo deseche con la basura doméstica. Deposite en un punto de recogida conforme a la directiva 2012/19/UE. Contacte a las autoridades locales para más información.

MANUAL DE USUARIO MSMO-120 Mestic

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

Instrucciones generales

Antes de utilizar este aparato, lee atentamente el manual de instrucciones.

Guarda el manual para su uso posterior.

Montaje

Nota: En cuanto el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evitar cortocircuitos a la hora de montar y conectar paneles solares, puedes retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizado la conexión.

Instrucciones generales de montaje:

1. Monta siempre el panel sobre una superficie recta y plana. No dobles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo posible taladrar o soldar en el bastidor.
4. No utilices herramientas metálicas afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicación para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salida disminuirá.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya están conectados en la caja de conexiones. No los desconectes ni intercambies los terminales positivo y negativo.
9. Conecta siempre la batería al regulador de carga antes de conectar el módulo solar.
10. Comprueba el sistema con regularidad para asegurarte de que funciona con normalidad.

Determina la ubicación:

1. Determina la ubicación para instalar el panel solar, colocándolo en el lugar deseado.
2. Marca esta ubicación y comprueba que hay espacio suficiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalación.

Montaje:

1. Una vez comprobada la ubicación de montaje, fija los paneles en el lugar deseado con los soportes, utilizando el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegúrate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buen sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola debe ser mayor que el de las crestas.
4. Presiona uniformemente y con cuidado el panel hacia abajo en el lugar seleccionado.
5. Retira el exceso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Para ello, sigue las instrucciones del envase del producto correspondiente.
7. Nota: Es preferable volver a comprobar las dimensiones del panel con los soportes de montaje y la ubicación elegida para evitar errores. El sellador o adhesivo es muy difícil de retirar una vez aplicado.

Paso de cables:

1. Antes de instalar la penetración en el tejado, busca la ubicación más adecuada para que los cables eléctricos atraviesen el tejado. Antes de taladrar, comprueba de nuevo que no hay otros cables, tuberías, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro de cuál es tu punto de entrada, perfora agujeros del tamaño adecuado.
3. Comprueba que los cables pasan a través de los orificios para cables en el conducto para el tejado y pasa los cables a través de los orificios perforados en el tejado hasta la ubicación deseada.
4. Nota: asegúrate de que la superficie sobre la que colocas el conducto para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurándote de que los orificios perforados queden completamente cubiertos.
6. Una vez seco el sellador o el pegamento, también puedes aplicar un sellador para garantizar un cierre hermético alrededor del conducto para el tejado del cable.

Nota: Debes conectar un panel solar a un sistema de baterías mediante un regulador de carga. Para una correcta instalación, sigue las instrucciones suministradas con el producto.

Conexión en serie y en paralelo

Si utilizas más de un panel, puedes conectarlos en serie o en paralelo.

En paralelo:

Para conectar 2 paneles solares en un sistema de 12 V, conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En serie:

Para conectar 2 paneles solares en un sistema de 24 V, conecta los paneles en serie conectando el positivo de un panel al negativo del siguiente.

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavemente las lengüetas con un destornillador.

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y conexión

Tenga en cuenta: Los cables suministrados ya están conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normalmente, la lluvia normal y el viento bastan para mantener limpio el cristal del módulo. Si es necesario, puedes limpiar el cristal con un paño suave con un detergente suave y un 50 % de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este producto lleva el símbolo de clasificación selectiva para residuos de equipos eléctricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando así su impacto en el medio ambiente. Para obtener más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 cumple todos los requisitos básicos y otras regulaciones relevantes enumeradas en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaración de conformidad completa, puedecomunicarse con la dirección que figura en la parte posterior de este manual.
