MSMO-120 - Solpanel Mestic - Gratis bruksanvisning och manual

Märke	Mestic
Modell	MSMO-120
Produkttyp	Fotovoltaisk solpanel
Cellteknik	Polykristallin (uppskattning)
Maximal effekt (Pmax)	120 W
Nominell spänning	12 V (24 V i serie)
Öppen kretsspänning (Voc)	Cirka 22,5 V (uppskattning)
Kortslutningsström (Isc)	Cirka 7,5 A (uppskattning)
Dimensioner (L x B x H)	Cirka 1020 x 670 x 35 mm (uppskattning)
Vikt	Cirka 8,5 kg (uppskattning)
Rammaterial	Aluminium
Glas	Härdat glas
Kopplingsbox	IP65 (uppskattning)
Kablar	0,9 m (uppskattning), fabriksanslutna
Kontakter	MC4 (uppskattning)
Skyddsklass	Klass II (uppskattning)
Driftstemperatur	-40 °C till +85 °C (uppskattning)
Maximal systemspänning	1000 V (uppskattning)
Huvudfunktioner	Omvandling av solenergi till el, laddning av batterier via laddningsregulator, strömförsörjning av 12 V/24 V-system
Underhåll och rengöring	Rengör glaset med en mjuk trasa och ett milt rengöringsmedel; skada inte den bakre filmen
Säkerhet	Montera inte isär, böj inte, undvik vassa metallverktyg, täck panelerna under montering för att undvika elektriska stötar
Återvinning	Överensstämmer med WEEE-direktivet (2012/19/EU), kasta inte med hushållsavfall

Vanliga frågor - MSMO-120 Mestic

Hur installerar jag solpanelen MSMO-120?

Installera panelen på en plan och jämn yta. Använd medföljande fästen med lämpligt tätningsmedel eller lim. Täck panelen före installation för att förhindra elproduktion. Anslut först batteriet till laddningsregulatorn, därefter panelen till regulatorn. Se till att monteringsytan är ren, avfettad och torr.

Hur ansluter jag flera paneler i serie eller parallellt?

För parallellkoppling (12 V-system) anslut plus till plus och minus till minus. För seriekopling (24 V-system) anslut plus på en panel till minus på nästa. Använd lämpliga kablar och kontrollera polariteten.

Vad är effekten på panelen MSMO-120?

Maximal effekt (Pmax) för MSMO-120 är 120 W under standardtestförhållanden (STC). Effekten kan variera beroende på solinstrålning och temperatur.

Hur rengör jag solpanelen?

Regn och vind räcker oftast för att hålla den ren. Vid behov, rengör glaset med en mjuk trasa fuktad med ett milt rengöringsmedel utspätt i 50% vatten. Använd inte vassa metallföremål och repa inte glaset. Undvik att skada den skyddande filmen på baksidan.

Vad gör jag vid fel eller funktionsstörning?

Kontrollera anslutningar och laddningsregulator. Om panelen inte producerar, se till att den är väl exponerad för solen och inte skuggad. Försök inte reparera kopplingsboxen själv. Kontakta kundtjänst om problemet kvarstår.

Kan jag använda panelen för att ladda ett batteri direkt?

Nej, en laddningsregulator är obligatorisk mellan panelen och batteriet för att undvika överladdning och skador. Anslut först batteriet till regulatorn, därefter solpanelen till regulatorn.

Vilka säkerhetsåtgärder ska jag vidta vid montering?

Täck panelen under montering för att förhindra ljusexponering och elektriska stötar. Böj eller vrid inte panelen. Använd icke-metalliska verktyg för att undvika repor. Montera aldrig isär kopplingsboxen.

Hur drar jag kablar genom taket?

Borra ett hål på vald plats efter att ha kontrollerat att inga andra kablar eller rör finns där. Använd medföljande takgenomföring: applicera tätningsmedel eller lim på undersidan, fäst den över hålet. Dra kablarna genom och säkerställ täthet.

Vad är garantin på panelen?

Manualen anger ingen garantitid. För information, kontakta Mestics kundtjänst eller återförsäljaren.

Hur återvinner jag panelen när den är uttjänt?

Produkten bär symbolen för sortering av avfall från elektrisk och elektronisk utrustning (WEEE). Kasta den inte med hushållsavfall. Lämna den på en återvinningsstation enligt direktiv 2012/19/EU. Kontakta lokala myndigheter för mer information.

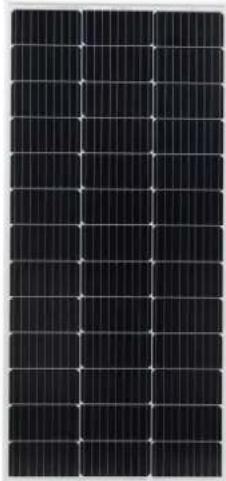

BRUKSANVISNING MSMO-120 Mestic

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfäste

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Montering

Obs: Så snart solpanelen utsätts för ljus eller solljus, aktiveras terminalerna i kopplingsdosan. För att undvika kortslutningar vid montering och anslutning av solpanelerna kan du vrida panelerna bort från ljuset eller täcka dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Allmänna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Försök aldrig att demontera panelen.
3. Undvik borrning eller svetsning i ramen där det är möjligt.
4. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
5. Montera panelen horisontellt eller vertikalt med kopplingsdosan högst upp.
6. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är skuggad kommer uteffekten att minska.
7. Montera panelen så att luften kan cirkulera fritt runt den.
8. De medföljande kablarna är redan anslutna för dig i kopplingsdosan. Koppla inte bort den eller byt plus- och minus-terminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att se till att det fungerar normalt.

Fastställande av plats:

1. Bestäm platsen för installation av solpanelen genom att placera den på önskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera förläggandet av dina ledningar innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats fäster du panelerna på önskad plats med fästena, med lämpligt monteringsförseglingsmedel eller lim. Följ instruktionerna på förpackningen för respektive produkt.

2. Obs! Se till att ytan på vilken fästena är placerade är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt. Tätningsmedel eller lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning på monteringsytan genom att applicera en jämn, kontinuerlig remsa i åsarna längst ner på monteringsfästena. Volymen av tätningsmedlet eller limmet bör vara större än åsarna.
4. Tryck ner panelen jämnt och försiktigt på den valda platsen.
5. Ta bort överflödigt tätningsmedel eller lim.
6. Låt tätningsmedlet eller limmet torka ordentligt. Följ instruktionerna på förpackningen för respektive produkt för detta.
7. Obs: Dubbelkolla helst panelens mått med monteringsfästena och den valda platsen för att undvika fel. Tätningsmedlet eller limmet är mycket svårt att ta bort efter applicering.

Dragning av kablar:

1. Innan du kan installera takgenomföringen, hitta den lämpligaste platsen för dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns några andra kablar, rör, etc. på den plats du vill borra.
2. När du är säker på vad din ingångspunkt är, borra hål av rätt storlek.
3. Kontrollera att kablarna är genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan på vilken takgenomföringen är placerad är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt.
5. Applicera en jämn, kontinuerlig remsa av tätningsmedel eller lim på undersidan av kabelgenomföringen och fäst den på monteringsvtan, se till att de borrade hålen är helt täckta.
6. När tätningsmedlet eller limmet har härdat kan du också applicera ett tätningsmedel för att säkerställa en vattentät tätning runt kabelgenomföringen.

Obs: En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer produkten.

Serie- och parallellanslutning

Om mer än en panel används kan de anslutas antingen i serie eller parallellt.

Parallel:

För att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medföljande kablarna har redan anslutits åt dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhåll

1. Normalt räcker det med normal nederbörd och vind för att hålla modulglaset rent. Vid behov kan du rengöra glaset med en mjuk trasa med ett milt rengöringsmedel och 50 % vatten.
2. Obs: Skada inte skyddsfilmen på baksidan av solpanelerna.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar EURO ACCESSOIRES Satt enheten MSMO-75/-100/-120/-140/-160/-180/-200, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.

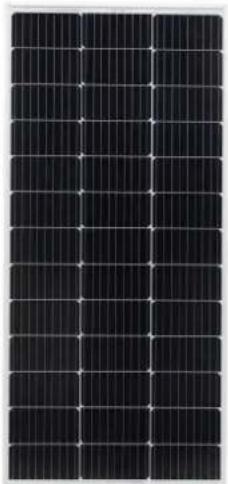

NORSK
