MSMO-120 - Solpanel Mestic - Gratis brugsanvisning og manual

Mærke	Mestic
Model	MSMO-120
Produkttype	Solpanel fotovoltaisk
Celletype	Polykrystallinsk (estimat)
Maksimal effekt (Pmax)	120 W
Nominel spænding	12 V (24 V i serie)
Åben kredsløbsspænding (Voc)	Ca. 22,5 V (estimat)
Kortslutningsstrøm (Isc)	Ca. 7,5 A (estimat)
Dimensioner (L x B x H)	Ca. 1020 x 670 x 35 mm (estimat)
Vægt	Ca. 8,5 kg (estimat)
Rammemateriale	Aluminium
Glas	Hærdet glas
Samleboks	IP65 (estimat)
Kabler	0,9 m (estimat), fabriksforbundet
Stik	MC4 (estimat)
Beskyttelsesklasse	Klasse II (estimat)
Driftstemperatur	-40 °C til +85 °C (estimat)
Maksimal systemspænding	1000 V (estimat)
Hovedfunktioner	Omdannelse af solenergi til elektricitet, opladning af batterier via ladecontroller, strømforsyning til 12 V/24 V systemer
Vedligeholdelse og rengøring	Rengør glasset med en blød klud og et mildt rengøringsmiddel; beskadig ikke bagfilmen
Sikkerhed	Må ikke skilles ad, må ikke bøjes, undgå skarpe metalværktøjer, dæk panelerne under montering for at undgå elektrisk stød
Genbrug	I overensstemmelse med WEEE-direktivet (2012/19/EU), må ikke smides ud med husholdningsaffald

Ofte stillede spørgsmål - MSMO-120 Mestic

Hvordan installeres solpanelet MSMO-120?

Installer panelet på en plan og lige overflade. Brug de medfølgende beslag med egnet tætningsmasse eller lim. Før installation dæk panelet for at undgå elproduktion. Tilslut først batteriet til ladecontrolleren, derefter panelet til controlleren. Sørg for at monteringsfladen er ren, affedtet og tør.

Hvordan tilsluttes flere paneler i serie eller parallel?

For en parallel forbindelse (12 V system) tilslut plus til plus og minus til minus. For en serie forbindelse (24 V system) tilslut plus på et panel til minus på det næste. Brug egnede kabler og kontroller polariteter.

Hvad er effekten af panelet MSMO-120?

Den maksimale effekt (Pmax) for panelet MSMO-120 er 120 W under standardtestbetingelser (STC). Denne effekt kan variere afhængigt af solindstråling og temperatur.

Hvordan rengøres solpanelet?

Regn og vind er generelt tilstrækkeligt til at holde det rent. Om nødvendigt rengøres glasset med en blød klud fugtet med et mildt rengøringsmiddel opløst i 50% vand. Brug ikke skarpe metalgenstande og ridse ikke glasset. Undgå at beskadige den beskyttende film bagpå.

Hvad gør man ved fejl eller funktionssvigt?

Kontroller forbindelser og ladecontroller. Hvis panelet ikke producerer, sørg for at det er godt udsat for sollys og ikke skygget. Forsøg ikke at reparere samleboksen selv. Kontakt kundeservice, hvis problemet fortsætter.

Kan jeg bruge panelet til at oplade et batteri direkte?

Nej, en ladecontroller er obligatorisk mellem panelet og batteriet for at undgå overopladning og skader. Tilslut først batteriet til controlleren, derefter solpanelet til controlleren.

Hvilke sikkerhedsforanstaltninger skal træffes under montering?

Afslør ikke panelet for lys ved at dække det under montering for at undgå elektrisk stød. Bøj eller vrid ikke panelet. Brug ikke-metalliske værktøjer for at undgå ridser. Skil aldrig samleboksen ad.

Hvordan føres kablerne gennem taget?

Bore et hul på det valgte sted efter at have kontrolleret at der ikke er andre kabler eller rør. Brug den medfølgende taggennemføring: påfør tætningsmasse eller lim på undersiden, fastgør den over hullet. Før kablerne igennem og sørg for tæthed.

Hvad er garantien for panelet?

Vejen angiver ingen garantiperiode. For yderligere oplysning, kontakt Mestic kundeservice eller forhandleren.

Hvordan genbruges panelet ved slutningen af dets levetid?

Produktet bærer symbolet for sortering af affald fra elektrisk og elektronisk udstyr (WEEE). Smid det ikke ud med husholdningsaffaldet. Aflever det på et indsamlingssted i overensstemmelse med direktiv 2012/19/EU. Kontakt dine lokale myndigheder for yderligere information.

BRUGSANVISNING MSMO-120 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv. på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

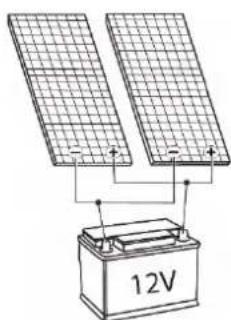

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

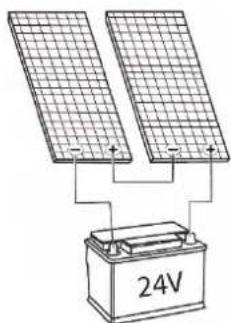

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

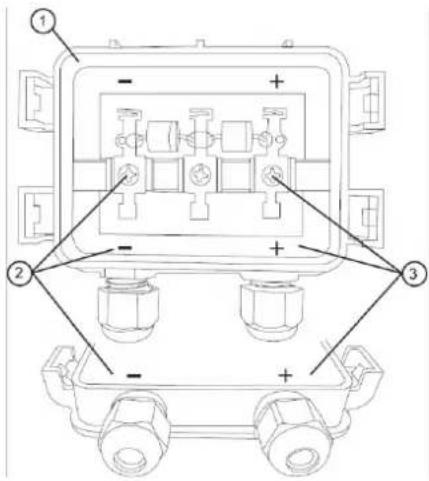

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.

2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSMO-75/-100/-120/-140/-160/-180/-200, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
