MSMO-120 - Zonnepaneel Mestic - Gratis gebruiksaanwijzing en handleiding

Merk	Mestic
Model	MSMO-120
Producttype	Fotovoltaïsch zonnepaneel
Celtechnologie	Polykristallijn (schatting)
Maximaal vermogen (Pmax)	120 W
Nominale spanning	12 V (24 V in serie)
Openklemspanning (Voc)	Ongeveer 22,5 V (schatting)
Kortsluitstroom (Isc)	Ongeveer 7,5 A (schatting)
Afmetingen (L x B x H)	Ongeveer 1020 x 670 x 35 mm (schatting)
Gewicht	Ongeveer 8,5 kg (schatting)
Framemateriaal	Aluminium
Glas	Gehard glas
Aansluitdoos	IP65 (schatting)
Kabels	0,9 m (schatting), fabrieksmatig aangesloten
Connectoren	MC4 (schatting)
Beschermingsklasse	Klasse II (schatting)
Bedrijfstemperatuur	-40 °C tot +85 °C (schatting)
Maximale systeemspanning	1000 V (schatting)
Belangrijkste functies	Omzetting van zonne-energie in elektriciteit, opladen van accu's via laadregelaar, voeden van 12 V/24 V-systemen
Onderhoud en reiniging	Reinig het glas met een zachte doek en een mild schoonmaakmiddel; beschadig de achterfolie niet
Veiligheid	Niet demonteren, niet buigen, scherp metalen gereedschap vermijden, panelen tijdens montage afdekken om elektrische schokken te voorkomen
Recycling	Conform de AEEA-richtlijn (2012/19/EU), niet bij het huishoudelijk afval gooien

Veelgestelde vragen - MSMO-120 Mestic

Hoe installeer ik het zonnepaneel MSMO-120?

Plaats het paneel op een vlak en recht oppervlak. Gebruik de meegeleverde beugels met geschikte kit of lijm. Dek het paneel vóór de installatie af om elektriciteitsopwekking te voorkomen. Sluit eerst de accu aan op de laadregelaar en daarna het paneel op de regelaar. Zorg dat het montageoppervlak schoon, ontvet en droog is.

Hoe meerdere panelen in serie of parallel aansluiten?

Voor een parallelle aansluiting (12 V-systeem) verbindt u de plus met de plus en de min met de min. Voor een serie aansluiting (24 V-systeem) verbindt u de plus van het ene paneel met de min van het volgende. Gebruik geschikte kabels en controleer de polariteiten.

Wat is het vermogen van het paneel MSMO-120?

Het maximale vermogen (Pmax) van het MSMO-120 paneel is 120 W onder standaard testomstandigheden (STC). Dit vermogen kan variëren afhankelijk van zonneschijn en temperatuur.

Hoe reinig ik het zonnepaneel?

Regen en wind zijn meestal voldoende om het schoon te houden. Indien nodig, reinig het glas met een zachte doek gedrenkt in een mild schoonmaakmiddel verdund met 50% water. Gebruik geen scherpe metalen voorwerpen en kras niet op het glas. Vermijd beschadiging van de beschermfolie aan de achterzijde.

Wat te doen bij een storing of defect?

Controleer de aansluitingen en de laadregelaar. Werkt het paneel niet, zorg er dan voor dat het goed aan zonlicht wordt blootgesteld en niet in de schaduw staat. Probeer de aansluitdoos niet zelf te repareren. Neem contact op met de klantenservice als het probleem aanhoudt.

Kan ik het paneel gebruiken om direct een accu op te laden?

Nee, een laadregelaar is verplicht tussen het paneel en de accu om overladen en schade te voorkomen. Sluit eerst de accu aan op de regelaar, daarna het zonnepaneel op de regelaar.

Welke veiligheidsmaatregelen moet ik nemen bij de montage?

Onderbreek de blootstelling aan licht door het paneel tijdens de montage af te dekken om elektrische schokken te voorkomen. Buig of draai het paneel niet. Gebruik niet-metalen gereedschap om krassen te voorkomen. Demonteer de aansluitdoos nooit.

Hoe de kabels door het dak leiden?

Boor een gat op de gekozen locatie nadat u hebt gecontroleerd dat er geen andere kabels of leidingen zijn. Gebruik de meegeleverde dakdoorvoer: breng kit of lijm aan op de onderzijde en bevestig deze over het gat. Leid de kabels erdoor en zorg voor waterdichtheid.

Wat is de garantie op het paneel?

De handleiding vermeldt geen garantieduur. Neem voor informatie contact op met de klantenservice van Mestic of de verkoper.

Hoe het paneel aan het einde van zijn levensduur recyclen?

Het product draagt het symbool voor gescheiden inzameling van afgedankte elektrische en elektronische apparatuur (AEEA). Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt conform richtlijn 2012/19/EU. Neem contact op met uw lokale autoriteiten voor meer informatie.

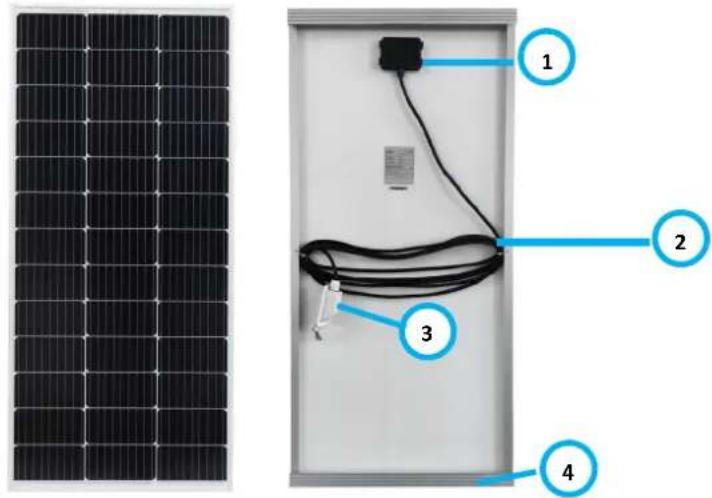

GEBRUIKSAANWIJZING MSMO-120 Mestic

1. Aansluitkast
2. Kabels
3. Dakdoorvoer
4. Montagebeugel

Algemene instructies

Voordat u dit apparaat in gebruik neemt, leest u zorgvuldig de gebruiksaanwijzing. Bewaar de handleiding voor toekomstig gebruik.

Monteren

Let op: Zodra het zonnepaneel wordt blootgesteld aan licht of zonlicht, staan de klemmen in de aansluitkast onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten van de zonnepanelen, kunt u de panelen wegdraaien van het licht of afdekken zodat ze tijdens het aansluiten geen elektriciteit produceren. Verwijder de bedekking wanneer de aansluiting is voltooid.

Algemene montage instructies:

1. Monteer het paneel altijd op een rechte, vlakke ondergrond. Buig of verdraai het paneel niet.
2. Probeer nooit het paneel te demonteren.
3. Vermijd waar mogelijk boren of lassen in het frame.
4. Gebruik geen scherp metalen gereedschap of andere voorwerpen die krassen op het oppervlak van het paneel kunnen veroorzaken.
5. Installeer het paneel horizontaal of verticaal met de aansluitkast bovenaan.
6. Kies een plaats voor het paneel met zo min mogelijk schaduw. Houd er rekening mee dat als het zonnepaneel in de schaduw komt te staan, het vermogen zal afnemen.
7. Monteer het paneel zo dat de lucht er vrij omheen kan circuleren.
8. De meegeleverde kabels zijn al voor u aangesloten in de aansluitkast. Maak deze niet los en wissel de plus- en minaansluiting niet om.
9. Sluit aan de laadregelaar altijd eerst de accu aan, voordat u de zonnemodule aansluit.
10. Controleer het systeem regelmatig om er zeker van te zijn dat het normaal functioneert.

Locatie bepalen:

1. Bepaal de locatie voor het installeren van het zonnepaneel, door hem op de gewenste plek te leggen.
2. Markeer deze locatie en ga na dat er voldoende ruimte rondom het paneel is.
3. Plan het leggen van uw bedrading voordat u verdergaat met de installatie.

Bevestigen:

1. Nadat u uw montagelocatie heeft gecontroleerd, bevestigt u de panelen middels de beugels op de gewenste locatie met behulp van daarvoor bestemde montagekit of -lijm. Volg de instructies op de verpakking van het desbetreffende product.

2. Let op: zorg dat het oppervlak waarop de beugels geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten. Kit of liim in een schone, droge omgeving.

3. Zorg ervoor dat de lijm een goede afdichting vormt op het montageoppervlak, door een gelijkmatige, doorlopende stroken in de richels aan de onderkant van de montagebeugels aan te brengen. Het volume van de kit of lijm moet groter zijn dan de richels.

4. Druk gelijkmatig en beheerst het paneel op de geselecteerde locatie.

5. Verwijder overtollige kit of lijm.

6. Laat de kit of liim goed drogen. Volg hierbij de instructies op de verpakking van het desbetreffende product.

7. Let op: Controleer de afmetingen van het paneel met de montagebeugels en de gekozen locatie het liefst dubbel, om fouten te voorkomen. De kit of liim is zeer moeilijk te verwiideren zodra het is aangebracht.

Kabels doorvoeren:

1. Voordat u de dakdoorvoer kunt plaatsen, zoekt u eerst de meest geschikte locatie voor uw stroomkabels om door het dak te gaan. Controleer vóór het boren nogmaals of er geen andere bekabeling, leidingen, enz. lopen op de plaats van boren.

2. Zodra u zeker weet wat uw ingangspunt is, boort u gaten met de juiste maat.

3. Controleer of de kabels door de kabelgaten in de dakdoorvoer zitten en leid de kabels door te geboorde gaten in het dak naar de gewenste locatie.

4. Let op: zorg dat het oppervlak waarop de dakdoorvoer geplaatst wordt schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten.

5. Breng een gelijkmatige, doorlopende strook kit of lijm aan op de onderkant van de kabeldoorvoer en bevestig deze op het montageoppervlak, waarbij u ervoor zorgt dat de geboorde gaten volledig bedekt zijn.

6. Nadat de kit of lijm is uitgehard, kunt u tevens een kit aanbrengen om zeker te zijn van een waterdichte afdichting rondom de kabeldoorvoer.

Let op: Een zonnepaneel moet via een laadregelaar op een accusysteem worden aangesloten. Volg voor de juiste installatie de instructies die bij het product geleverd worden.

Als er meer dan één paneel wordt gebruikt, kunnen deze zowel in serie als parallel worden aangesloten.

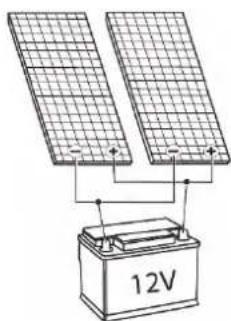

Parallel:

Om 2 zonnepanelen in een 12 V-systeem aansluiten, sluit u de panelen parallel aan door de plus aan de plus en de min aan de min te verbinden.

Serie:

Om 2 zonnepanelen aansluiten in een 24 V-systeem, sluit u de panelen in serie aan door de plus van het ene paneel aan te sluiten op de min van het volgende paneel.

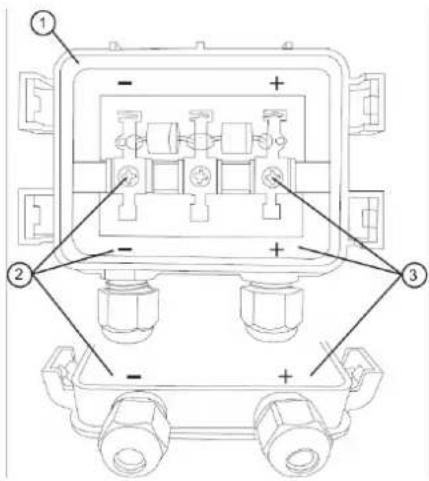

Plus- en minaansluiting bekijken:

Open de aansluitkast door de lipjes voorzichtig los te maken met een schroevendraaier.

1. Aansluitkast
2. Negatieve pool en aansluiting
3. Positieve pool en aansluiting

Let op: De meegeleverde kabels zijn al voor u aangesloten in de aansluitkast. Maak deze niet los en wissel de plus- en minaansluiting niet om.

Onderhoud

1. Normaal gesproken zijn normale regenval en wind voldoende om het moduleglas schoon te houden. Indien nodig kunt u het glas reinigen met een zachte doek met een mild schoonmaakmiddel en 50% water.
2. Let op: Beschadig de beschermfolie aan de achterkant van de zonnepanelen niet.

Correcte wegwerp wijze van dit product

Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om mogelijke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiële hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees je de garantievoorwaarden van waar het product gekocht is. Zij kunnen het product terugnemen voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart EURO ACCESSOIRES, dat het apparaat MSMO-75/-100/-120/-140/-160/-180/-200 voldoet aan de basiseisen en andererelevante voorschriften die in de Europese richtlijn voor elektromagnetische compatibiliteit (2014/30/EU) en laagspanningsrichtlijn (2014/35/EU) worden genoemd. Daarnaast een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op de achterzijde is vermeld.
