Keane TL211SD12 - Robinet TOTO - Notice d'utilisation et mode d'emploi gratuit

Marque	TOTO
Modèle	Keane TL211SD12
Type de produit	Robinet mitigeur monocommande de lavabo
Catégorie	Robinet
Utilisation	Lavabo résidentiel
Pression de fonctionnement	20 - 80 psi (0,14 - 0,55 MPa)
Pression min (dynamique)	20 psi (0,14 MPa)
Pression max (statique)	80 psi (0,55 MPa)
Température ambiante minimale	0 °C (32 °F)
Finition	Chromée (probable)
Type de commande	Monocommande
Type de vidage	Pop-up avec tige de levage
Matériau	Laiton chromé (probable)
Contenu de la boîte	Bec, tige de levage du drain, clé hexagonale 2,5 mm, matériel de montage
Installation	Nécessite trou de montage; branchement eau chaude (tuyau marqué rouge) et eau froide
Entretien	Savon doux, eau chaude, chiffon doux; éviter nettoyants abrasifs, laine d'acier ou produits chimiques corrosifs
Sécurité	Ne pas utiliser en dessous de 0 °C; respecter les pressions indiquées
Garantie	Garantie limitée à vie pour l'acheteur original (durée de vie du produit)
Zone de validité de la garantie	Amérique du Nord, Centrale et du Sud
Outils nécessaires	Clé anglaise, clé hexagonale fournie
Normes	Respecter les codes locaux de plomberie

FOIRE AUX QUESTIONS - Keane TL211SD12 TOTO

Comment nettoyer le robinet TOTO Keane TL211SD12 ?

Utilisez un savon doux, rincez à l'eau chaude et essuyez avec un chiffon doux et propre. N'utilisez jamais de nettoyants abrasifs, de laine d'acier ou de produits chimiques corrosifs, car ils terniront la finition et peuvent annuler la garantie.

Quelle est la pression d'eau recommandée pour ce robinet ?

La pression de fonctionnement doit être comprise entre 20 psi (0,14 MPa) en dynamique et 80 psi (0,55 MPa) en statique. Une pression en dehors de cette plage peut endommager le robinet.

Le robinet Keane TL211SD12 peut-il être installé à l'extérieur ?

Non, ce robinet est conçu pour une utilisation en intérieur. La notice indique de ne pas utiliser le produit à une température ambiante inférieure à 0 °C (32 °F), ce qui le rend inadapté à une exposition extérieure.

Comment installer le mécanisme de vidage (drain) ?

Suivez la procédure d'installation du vidage : retirez le piston et la bride, insérez le corps du drain par le bas, fixez la bride avec le joint par le haut, puis assemblez le bras pivotant et la tige de levage. Serrez modérément pour éviter de trop serrer. Référez-vous au manuel pour les détails.

La garantie du robinet TOTO est-elle transférable ?

Non, la garantie limitée à vie est réservée à l'acheteur original du produit et n'est pas transférable à un tiers, y compris les propriétaires ultérieurs.

Quels outils sont nécessaires pour installer le robinet ?

Les outils nécessaires sont une clé anglaise et la clé hexagonale de 2,5 mm fournie dans la boîte. Assurez-vous d'avoir également une source d'eau coupée avant l'installation.

Que faire en cas de fuite après installation ?

Vérifiez d'abord que tous les raccords sont bien serrés. Assurez-vous que les joints toriques sont correctement en place. Si la fuite persiste, testez les liaisons du vidage. Si le problème continue, contactez un plombier professionnel ou le service client TOTO.

Puis-je utiliser des nettoyants abrasifs sur la finition chromée ?

Non, l'utilisation de nettoyants abrasifs, de laine d'acier ou de produits chimiques corrosifs est strictement déconseillée. Ils terniront la finition et peuvent annuler la garantie. Utilisez uniquement un savon doux et un chiffon doux.

Comment connecter les tuyaux d'alimentation en eau ?

Le tuyau marqué d'une bande rouge se connecte à l'alimentation en eau chaude. Le tuyau droit (sans marquage) se connecte à l'eau froide. Serrez les raccords avec une clé anglaise, sans trop forcer.

Où puis-je trouver des pièces de rechange pour le robinet Keane ?

Les pièces de rechange sont disponibles auprès des distributeurs TOTO agréés ou en contactant le service client TOTO au [phone]. Consultez le site web TOTO pour plus d'informations.

MODE D'EMPLOI Keane TL211SD12 TOTO

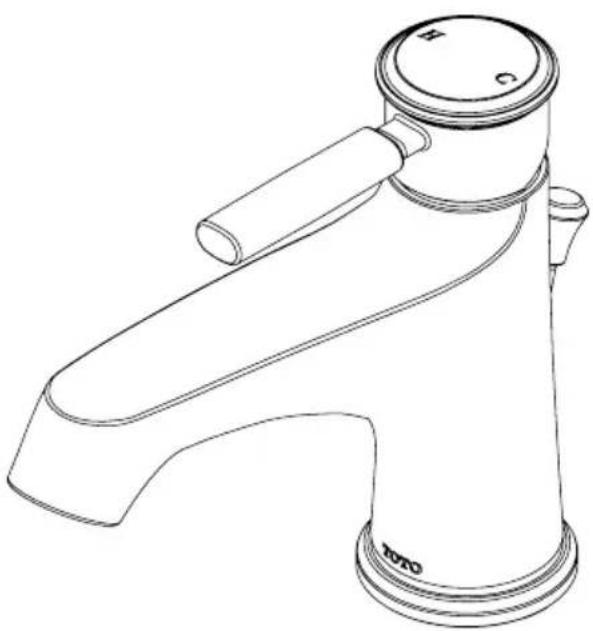

Robinet Mitigeur Monocommande de Lavabo

TABLE DES MATIÈRES

Merci d’Avoir Choisi TOTO!......12Entretien et Nettoyage......12Avertissements......12Outils Nécessaires......13Avant de Commencer......13Pièces incluses......13Procédure d’Installation......14-15Garantie......16Dimensions Brutes......17

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. Comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. Félicitations pour votre choix.

ENTRETIEN ET NETTOYAGE

Votre nouveau mitigeur est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. Maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l’eau chaude et essuyez-le avec un chiffon doux et propre. N’utilisez pas de nettoyants abrasifs, laine d’acier ou produits chimiques corrosifs car ils terniront la finition. Le non-respect de ces directives peut annuler votre garantie.

AVERTISSEMENTS

Pour un fonctionnement sécuritaire du pomme de douche, veuillez observer les indications suivantes:■ Pression de fonctionnement :▪ Pression minimum ...... 20 psi (0.14 MPa), dynamique▪ Pression maximum ...... 80 psi (0.55 MPa), statique■ N’utilisez pas le produit à une température ambiante sous 32°F (0°C).

OUTILS NÉCESSAIRES

■ Observez tous les codes locaux de plomberie.
■ Assurez-vous que l'alimentation d'eau est coupée.

■ Lisez ces instructions attentivement afin d'assurer une installation adéquate.
■ TOTO se réserve le droit de modifier la conception du produit sans préavis.
■ Vérifiez pour vous assurer d'avoir toutes les pièces ci-dessous à portée de main:

PIÈCES INCLUDES

Tige de levage du drain*

Clé hexagonale de 2,5 mm

Du matériel de montage du Bec

*Le produit réel peut varier en apparence en fonction du modèle

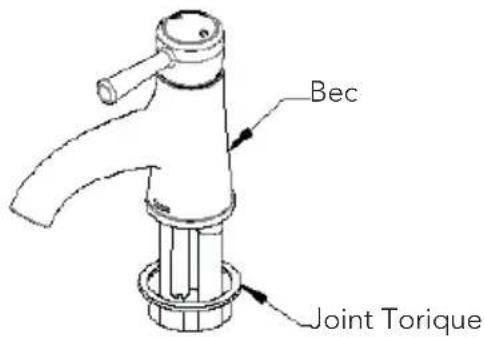

PROCÉDURE D'INSTALLATION - Robinet

1. Placez le joint torique en dessous du bec.

Passez les tuyaux d'alimentation et le goujon de montage à travers le trou de montage jusqu'à ce que le bec verseur se retrouve en position finale.

Bec Joint Torique

1. Orientez le bec au besoin.

Du dessous de la surface de montage, placez le joint en forme de croissant et la rondelle sur la tige de montage comme indiqué.

Fixez l'écrou de montage à la tige pour sécuriser le bec.

Serrez avec une clé anglaise si nécessaire. Branchez les tuyaux aux lignes d'approvisionnement.

Le tuyau gauche (marqué avec une band rouge) se connecte à l'alimentation d'ea chaude.

Le tuyau droit se connecte à l'alimentatio en eau froide.

Serrez avec une clé anglaise si nécessaire.

Joint Rondelle écrou de montage Goujon de montage ea

1. Insérez la tige de levage du drain par l'ouverture à l'arrière du bec verseur.

Tige de levage du drain

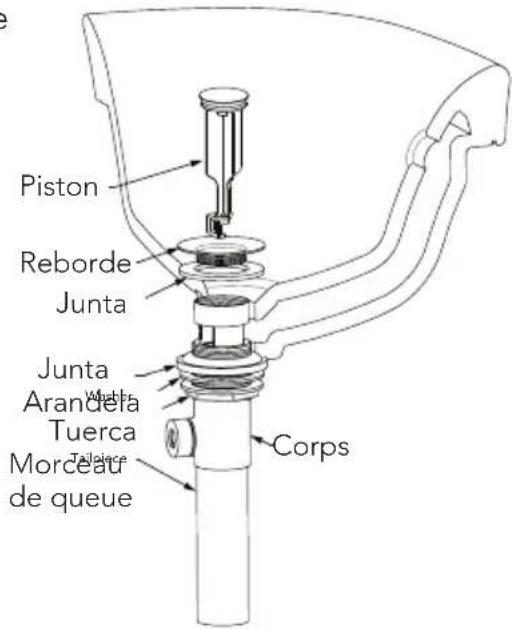

PROCÉDURE D'INSTALLATION - Vidage

1. Retirez le piston, la bride et le joint (plat) de l'ensemble du drain en déserrant la bride et en tirant ces pièces du drain.

Insérez le corps du drain dans le trou de vidange par le bas des toilettes. Si nécessaire, tournez l'écrou et poussez la rondelle et la bride vers le bas pour permettre de dégagement.

Tout en tenant le corps du drain en place, fixez la bride au corps du drain à partir du haut. Assurez-vous que le joint (plat) est entre la bride et les toilettes comme indiqué. Une fois que la bride est bien en place, tournez l'écrou en dessous de la toilette jusqu'à ce qu'une bonne étanchéité soit formée. Réinsérez le piston si nécessaire.

Ne serrez pas trop!

Piston Reborde Junta Junta Arandela Tuerca Morceau de queue Corps

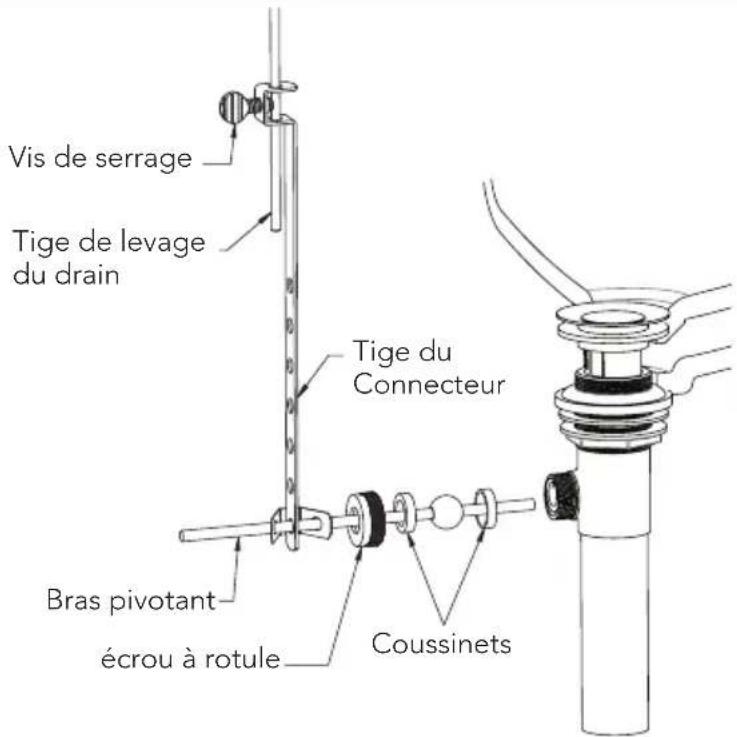

1. Préparez le bras pivotant en plaçant un coussinet sur chaque côté de la rotule comme indiqué.

Insérez l'extrémité courte de la tige dans le corps du drain et à travers le trou de l'oeillet dans le piston. Fixez l'écrou de la rotule pour le sécuriser.

Insérez la tige de levage du drain à travers les deux (2) trous dans l'extrémité carrée de la tige du connecteur.

Glissez la tige de raccord jusqu'à la tige de levage du drain à un endroit approprié pour que le bras pivotant puisse passer à travers un des trous de montage comme indiqué.

Vis de serrage Tige de levage du drain Tige du Connecteur Bras pivotant écrou à rotule Coussinets

Fixez la tige du connecteur au bras pivotant en utilisant la pince à ressort. Une extrémité de la pince à ressort devra être sur le bras pivotant avant que la tige du connecteur ne soit assemblée.

Serrez la vis de serrage à la tige dans le connecteur pour la fixer à la tige de levage du drain.

Effectuez des tests pour vous assurer que tous les liens fonctionnent correctement et qu'aucune fuite ne se produit. Réglez si nécessaire.

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.

b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.

c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.

d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

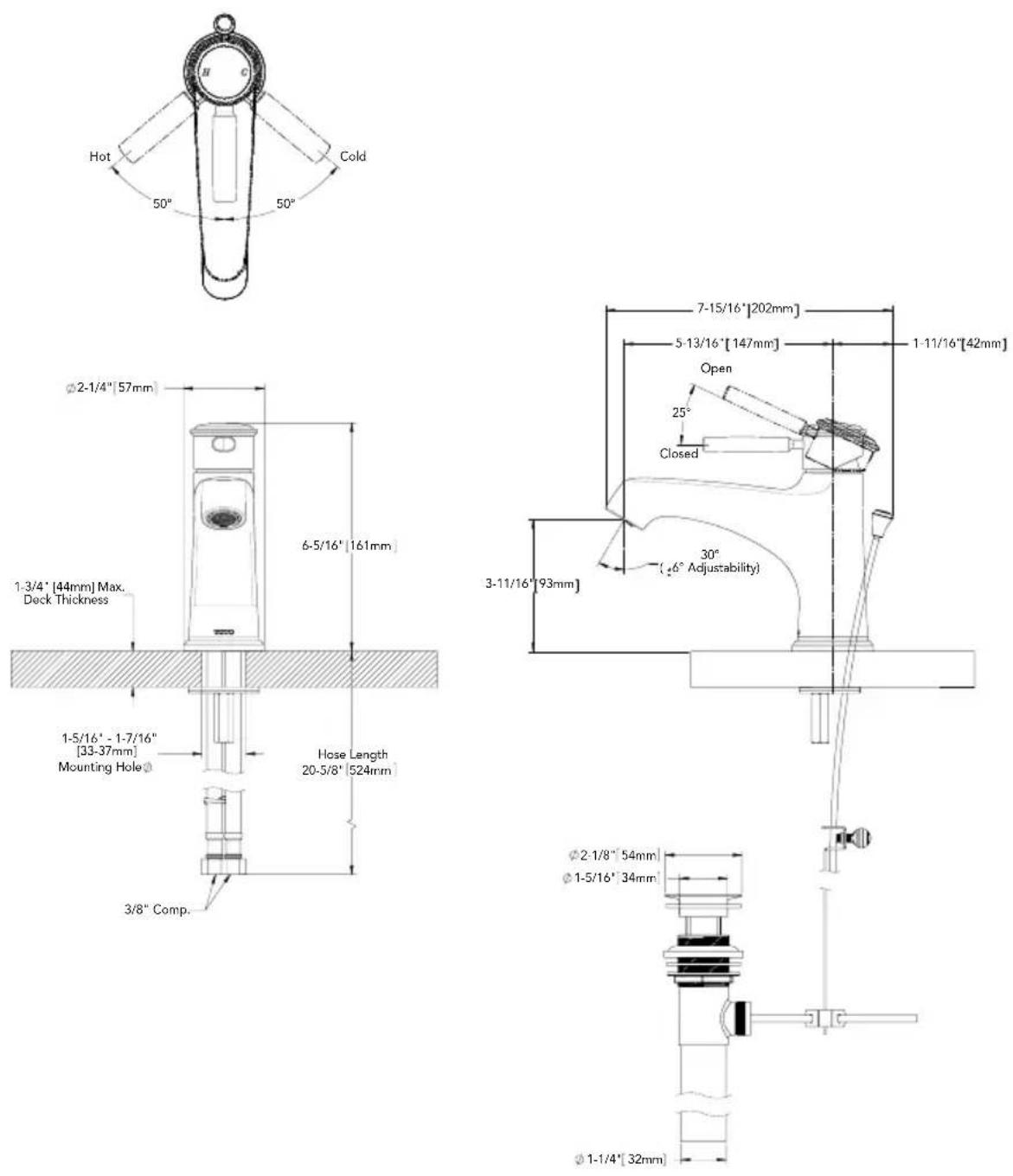

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TL211SD

TOTO®
