Caractéristiques techniques	Dimensions : 183 x 91 x 46 cm, Matériau : Acier, Capacité de charge : 450 kg
Utilisation	Idéale pour le rangement d'outils et d'équipements dans un garage ou un atelier.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon humide, vérifier les charnières et les serrures.
Sécurité	Équipée de serrures pour sécuriser vos outils, ne pas surcharger les étagères.
Informations générales	Garantie de 1 an, assemblage requis, instructions incluses dans l'emballage.

FOIRE AUX QUESTIONS - GATC4115JG Gladiator

Comment assembler l'armoire Gladiator GATC4115JG ?

Suivez les instructions fournies dans le manuel d'assemblage. Assurez-vous d'avoir tous les outils nécessaires et de vérifier que toutes les pièces sont présentes avant de commencer.

Quels sont les matériaux utilisés pour l'armoire Gladiator GATC4115JG ?

L'armoire est fabriquée en acier robuste pour assurer une durabilité et une résistance à la corrosion.

Quelle est la capacité de poids maximale de l'armoire ?

L'armoire peut supporter jusqu'à 227 kg de poids réparti uniformément.

Comment nettoyer l'armoire Gladiator GATC4115JG ?

Utilisez un chiffon doux et humide avec un peu de détergent doux pour nettoyer la surface. Évitez les nettoyants abrasifs qui pourraient rayer le métal.

L'armoire est-elle résistante à l'eau ?

Bien que l'armoire soit conçue pour être résistante à l'humidité, il est recommandé de ne pas l'exposer directement à l'eau pour garantir sa durabilité.

Puis-je installer des étagères supplémentaires à l'intérieur de l'armoire ?

Oui, il est possible d'ajouter des étagères supplémentaires. Assurez-vous de respecter les limites de poids pour chaque étagère.

L'armoire a-t-elle un système de verrouillage ?

Oui, l'armoire Gladiator GATC4115JG est équipée d'un système de verrouillage pour sécuriser vos outils et objets de valeur.

Comment puis-je retourner ou échanger l'armoire si elle ne me convient pas ?

Veuillez consulter la politique de retour du magasin où vous avez acheté l'armoire pour obtenir des instructions sur les retours et échanges.

Y a-t-il une garantie sur l'armoire Gladiator GATC4115JG ?

Oui, l'armoire est généralement couverte par une garantie limitée. Veuillez vérifier les détails de la garantie dans le manuel ou sur le site du fabricant.

MODE D'EMPLOI GATC4115JG Gladiator

GATC4115JG - Ardoise martelée/Texturé Argenté

MODELO

GATC4115JG - Granito Martillado/Plateado Huella

ENSEMBLE COFFRE ET ARMOIRE MOBILE HAUTE QUALITÉ DE 41" AVEC 15 TIROIRS

Instructions d'assemblage

JUEGO DE GABINETE Y CAJA DE CALIDAD SUPERIOR MÓVIL DE 41" CON 15 CAJONES

Aux É.U. téléphoner au: 1 866 342-4089

Au Canada téléphoner: 1 800 807-6777

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

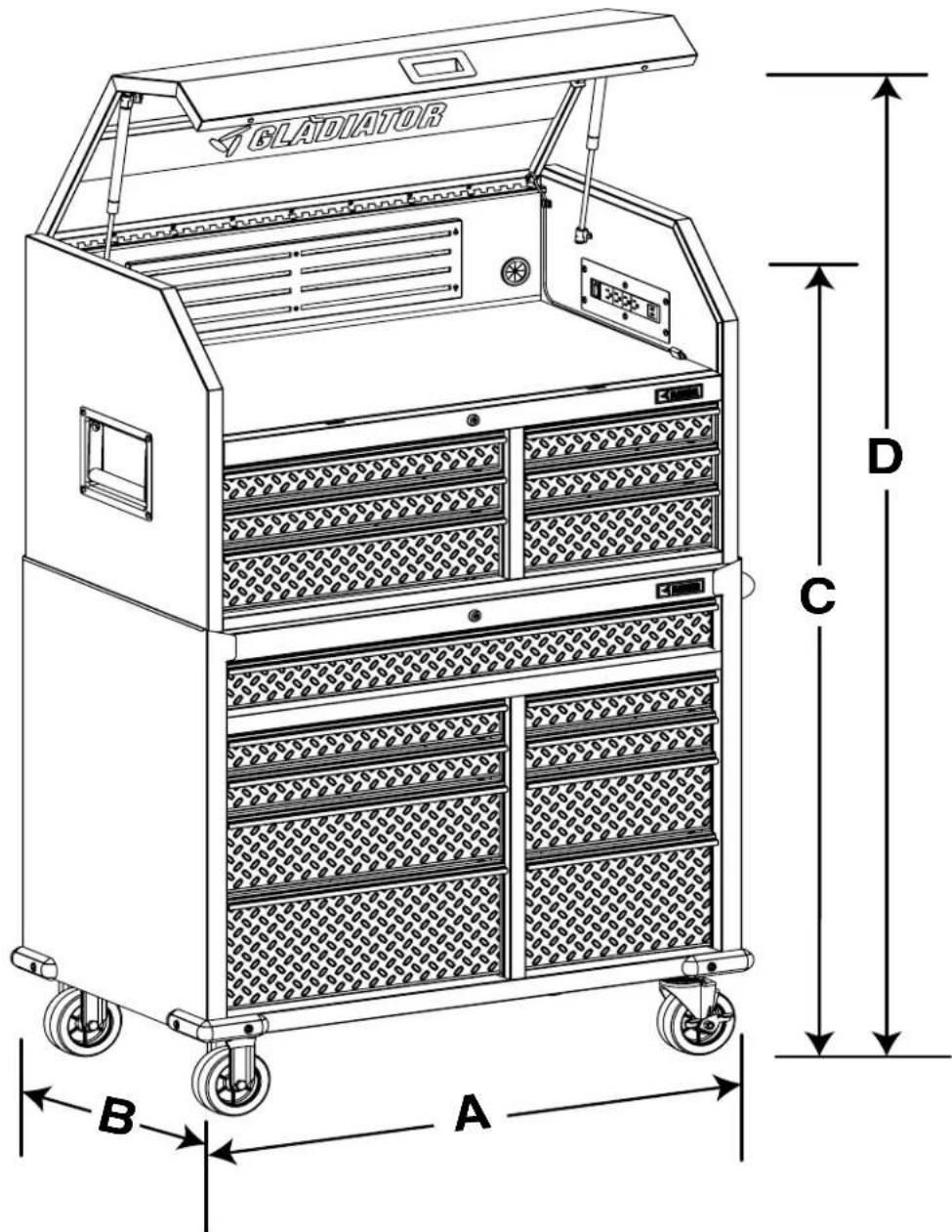

DIMENSIONS

GLADIATOR D C B A

MODELE GATC4115JG
A	41" (104 cm)
B	24,5" (62,3 cm)
C	62,5" (159 cm)
D	78" (198 cm)

CONDITIONS D'UTILISATION DE L'ENSEMBLE COFFRE ET ARMOIRE

■Destiné à être utilisé dans un garage dans un endroit sec.
■ Utilisez les verrous de la roulette lorsque vous ne le déplacez pas.
■La capacité de charge maximale est de 100 lb (45 kg) pour chaque tiroir.
■La capacité de charge maximale de l'ensemble est de 1500 lb (682 kg).

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer le coffre à outils, ce qui peut causer un décès.

N'ouvrir qu'un tiroir à la fois.

Bien fermer et verrouiller les tiroirs avant de déplacer le coffre à outils.

Les coffres à outils sont conçus pour pouvoir être installés ensemble. Utiliser les coffres à outils tel qu'indiqué dans les instructions d'assemblage.

Le non-respect de cette instruction peut causer un décès ou une blessure grave.

INSTRUCTIONS D'ASSEMBLAGE

OUTILLAGE ET PIÈCES

■Rassemblez tous les outils et pièces nécessaires avant de commencer l'assemblage. Les pièces sont situées à l'intérieur du meuble et du plateau supérieur du coffre.

OUTILLAGE NÉCESSAIRE

■Clé double face 10 mm / 12 mm (incluse)

PIÈCES FOURNIES

■Coffre à outils
■Armoire à outils
■Poignée
■Roulettes fixes (2)
■Roulettes pivotantes (2)
■Doublures de tiroirs (7 pour coffre / 9 pour armoire)
■Clés (2 pour coffre / 2 pour armoire)
■LED / Câble / Montures
■Protège-coins (4)
■F1 - Boulons à tête hexagonale x 4 (M6 - 1,00 x 15)
■F2 - Boulons à tête hexagonale x 16 (M8 - 1,25 x 25)
■F4 - Rondelles 6 mm x 8
■F5 - Vis Allen x 8 (M6)

F1	[WASY]	Boulons à tête hexagonale x 4(M6 - 1,00 x 15) (4)
F2		Boulons à tête hexagonale x 16(M8 - 1,25 x 25) (16)
F4 Rondel(1HSKY) mm x 8 (8)
F5 Vis Aller(7S77) (M6) (8)

DÉBALLER LE COFFRE ET L'ARMOIRE

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

■Retirez de l'emballage le coffre et l'armoire. Les pièces sont situées à l'intérieur de l'armoire et du plateau supérieur du coffre. Vérifier les contenus. Voir "Pièces fournies".
■Mettre de côté le carton d'emballage extérieur du cabinet, il sera utilisé pendant l'assemblage.
■Après l'assemblage, éliminez tous les matériaux d'emballage.

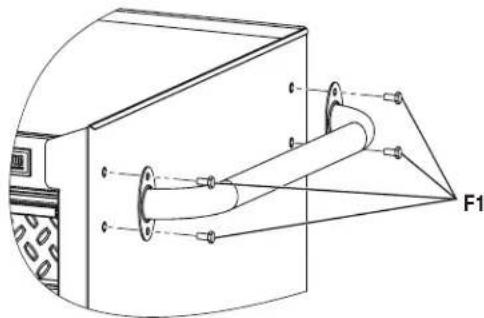

1. Montage de la Poignée

F1

F1. Boulons à tête hexagonale (M6 - 1,00 x 15)

Positionner la poignée par dessus les trous d'armoire. Fixez avec les boulons à tête hexagonale (M6 - 1.00 x 15) (F1) (4) et serrez avec la clé 10 mm (inclus).

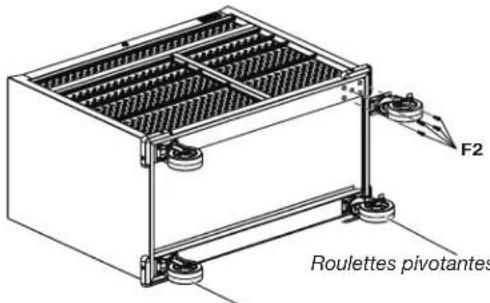

2. Montage des Roulettes

F2

F2 Roulettes pivotantes

Roulettes fixes
F2. Boulons à tête hexagonale (M8 - 1,25 x 25)

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Enfoncez complètement tous les tiroirs et verrouillez-les à l'aide de la clé. À l'aide de deux personnes ou plus, posez l'armoire sur le dos, les tiroirs vers le haut. Protégez la finition de l'armoire en la posant sur l'emballage en carton.

Fixez les roulettes pivotantes du même côté que la poignée avec les boulons à tête hexagonale (M8 - 1,25 x 25) (F2) (8) et serrez avec une clé de 12 mm (inclus). Répétez cette procédure pour les roulettes fixes sur le côte opposé de la poignée.

ASSEMBLAGE FINAL

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Avec deux personnes ou plus, soulevez l'armoire et placez-le sur les roues.

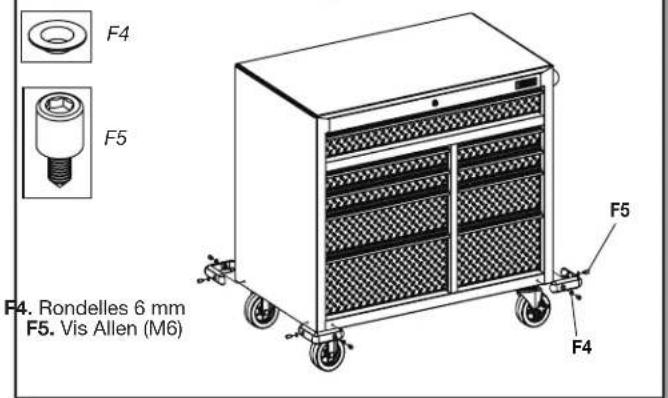

1. Installation des Protège-Coins


F4. F5. F4. Rondelles 6 mm F5. Vis Allen (M6) F5 F4

À l'aide des vis Allen de 6 mm (F4) (8) et des rondelles (F5) (8), fixer un protège-coin correspondant à chaque angle de l'armoire. Serrer complètement toutes les attaches de fixations.

REMARQUE : Pour éviter de détériorer le filetage des vis, ne pas serrer excessivement.

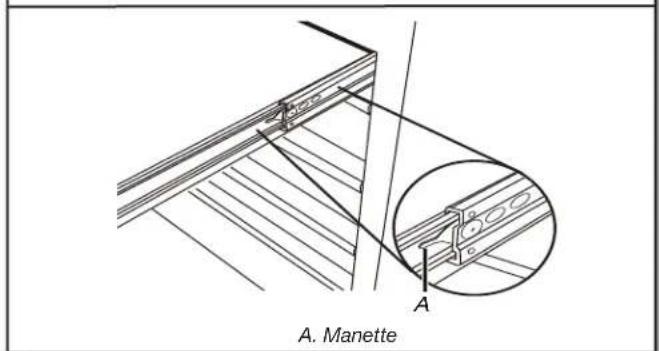

1. Utiliser, Enlever et Remettre en Place des Tiroirs


A. Manette

REMARQUE : La clé barre le couvercle et tout les tiroirs. Utiliser les doublures de tiroirs afin d'éviter d'égratigner ou d'endommager le revêtement des tiroirs.

ENLEVER LE TIROIR

Décharger le contenu du tiroir. Ouvrir le tiroir en position complètement ouverte. Abaisser la manette sur la glissière de droite et soulever la manette sur la glissière de gauche pour libérer le tiroir. Tirer le tiroir pour le sortir complètement.

REMETTRE LE TIROIR

Décharger le contenu du tiroir. Tenir fermement la glissière intérieur et insérer la glissière du tiroir.

REMARQUE : Il est normal que le tiroir ferme étroitement la première fois après avoir été remis en place.

Pousser le tiroir pour le fermer complètement.

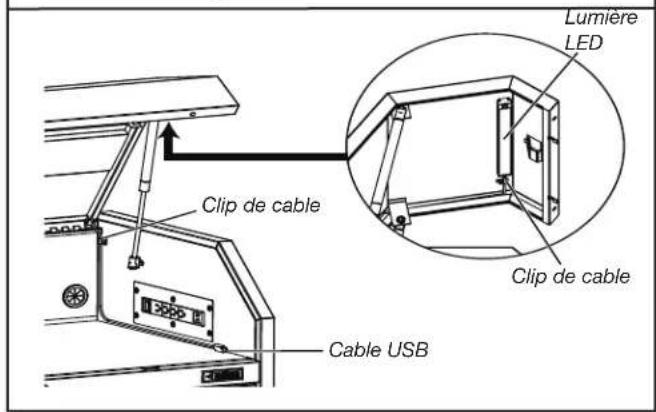

1. Assemblage de Lumière LED


Lumière LED Clip de cable Clip de cable Cable USB

La lumière LED fournie est utilisée pour éclairer la partie supérieure du coffre. La lumière LED est magnétique et peut être positionnée n'importe où sur la surface intérieure plate du couvercle. Le voyant est alimenté par le port USB de la barre d'alimentation. Acheminez le câble USB fourni comme indiqué. Le fil doit être placé derrière le support de couvercle central. Utilisez les deux clips de câble auto-adhésifs pour maintenir le câble USB en position, comme indiqué. Une fois l'assemblage terminé, assurez-vous que le couvercle est fermé et que le câble USB reste dans la zone du bac et n'entre pas en contact avec la charnière, l'ouverture du couvercle ou toute pièce mobile.

PRISE DE COURANT AVEC USB

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Le cordon d'alimentation est expédié à l'intérieur de la partie supérieure du coffre et doit être acheminé via l'oeillet en caoutchouc situé à l'arrière du coffre.
■ Ouvrez le couvercle du coffre, retirez l'emballage du câble d'alimentation et poussez la fiche du câble dans la rondelle en caoutchouc. Tirez le câble complètement à travers.
■ Un deuxième oeillet en caoutchouc est situé à l'arrière du coffre et peut être utilisé pour acheminer des câbles d'alimentation supplémentaires si nécessaire.
■ Débranchez toujours le cordon d'alimentation lors du déplacement ou du nettoyage de du coffre et de l'armoire.
■ N'insérez pas de cordon d'alimentation dans un trou sans oeillet en caoutchouc.
La barre d'alimentation possède un interrupteur marche / arrêt doté d'un protecteur de surcharge évalué à 15 A. Ne surchargez pas la barre d'alimentation.

■ Les ports USB peuvent être utilisés pour charger des téléphones cellulaires et alimenter des périphériques USB.

REMARQUE : Ce dispositif est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux conditions suivantes :

1. Cet appareil ne doit produire aucun brouillage préjudiciable.
2. Cet appareil doit fonctionner en dépit de tout brouillage capté, y compris le brouillage pouvant mener à un fonctionnement non désiré.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites des dispositifs numériques de classe B, en vertu de la section 15 des réglementations de la FCC.

Ces limites ont pour but de fournir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence. Il est donc recommandé de l'installer et de l'utiliser conformément aux instructions afin d'éviter toute interférence nuisible aux communications radio. Cependant, il n'existe aucune garantie selon laquelle des interférences ne se produiront pas dans le cas d'une installation spécifique. Si cet appareil provoque des interférences nuisibles pour les réceptions radio et télévision, ce qui peut être déterminé en l'éteignant puis en le rallumant, il est conseillé d'y remédier en suivant l'une ou plusieurs des mesures suivantes :

■ Réorienter ou repositionner l'antenne réceptrice.
■ Augmenter l'espace entre l'équipement et le récepteur.
■ Brancher l'équipement dans une prise sur un circuit différent de celui sur lequel le récepteur est connecté.
■ Consulter le concessionnaire ou un technicien radio/TV expérimenté pour obtenir de l'aide.

PORTE-OUTIL MAGNÉTIQUE

- À l'arrière du coffre, un porte-outil magnétique peut être utilisé pour maintenir les outils fréquemment utilisés pour un accès facile.

MAINTENANCE DE L'ENSEMBLE COFFRE ET ARMOIRE

■ Toujours débrancher tous les câbles avant de nettoyer le coffre et l'armoire.
■ L'ensemble de stockage d'outils peut être nettoyé avec un détergent doux et de l'eau.
■ Les glissières et les roues du tiroir peuvent être lubrifiées avec de la graisse pour roulement de haute qualité.
■ Enlevez la graisse et l'huile avec un liquide de nettoyage standard non inflammable.

ENREGISTREMENT DE VOTRE PRODUIT

L'enregistrement du produit présente de nombreux avantages. Pour en savoir plus et enregistrer votre produit, visitez notre site Web au :

Les consommateurs au Canada peuvent composer le 1 800 807-6777.

Aux É.U. téléphoner au 1 866-342-4089.

GARANTÍA

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse
