| Caractéristique | Détails |
|---|---|
| Type d'appareil | Climatiseur mural |
| Capacité de refroidissement | 5 kW |
| Énergie consommée | Classe énergétique A++ |
| Niveau sonore | 30 dB(A) en mode silencieux |
| Dimensions (HxLxP) | 290 x 770 x 230 mm |
| Poids | 30 kg |
| Type de réfrigérant | R32 |
| Fonctionnalités supplémentaires | Mode éco, déshumidification, programmation hebdomadaire |
| Installation | Installation par un professionnel recommandée |
| Maintenance | Filtres à nettoyer tous les 3 mois |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
| Informations générales | Idéal pour des pièces jusqu'à 50 m² |
FOIRE AUX QUESTIONS - UATYA50BFC2Y1 DAIKIN
Questions des utilisateurs sur UATYA50BFC2Y1 DAIKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice UATYA50BFC2Y1 - DAIKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UATYA50BFC2Y1 de la marque DAIKIN.
MODE D'EMPLOI UATYA50BFC2Y1 DAIKIN
Roof top unité de type monobloc
11.1.4 Fonctions du contrôle c.pCO 75
12 Instructions rapides 76
12.1 Fonctions principales 76
12.2 Demarrage et arrêt de l'unité 76
12.2.1 Allumer et teedre l'unité depuis I'ecran 76
12.2.2 Allumer et eideindre l'unité depuis un signal externe 76
12.2.3 Allumer et teinde r'unité depuis le BMS 76
12.3 Changement des points de consigne 77
12.3.1 Changement des points de consigne depuis I'ecran 77
12.3.2 Changement des points de consigne depuis le BMS 77
12.4 Changement de langue 77
12.5 Changement de date et d'heure 78
12.6 Paramétrage des plages horaires 78
13 Graphisme à l'écran 79
13.1 Conventions graphiques 79
13.1.1 Icônes et symboles 79
14 Les masques 81
14.1 L'arbre des écrans 81
14.1.1 Le menu des écans 82
14.2 Se déplacer dans les menus 83
14.2.1Infos 83
14.2.2 Demande 83
14.2.3 Synoptique 84

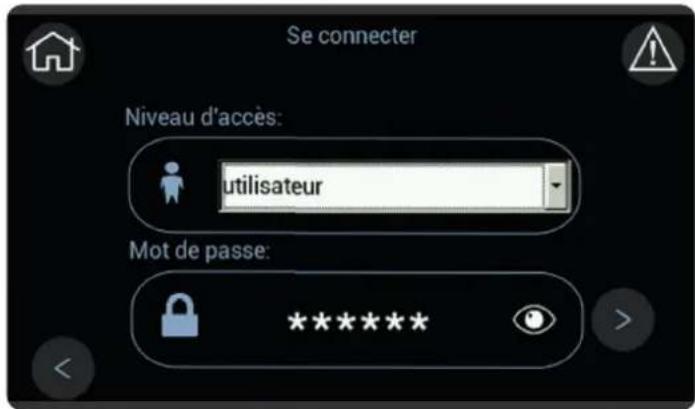

14.2.4 Login 85
15 Fonctions du logiciel 86
15.1 Introduction 86
15.2 Gestion du point de consigne 87
15.2.1 Point de consigne dynamique 87

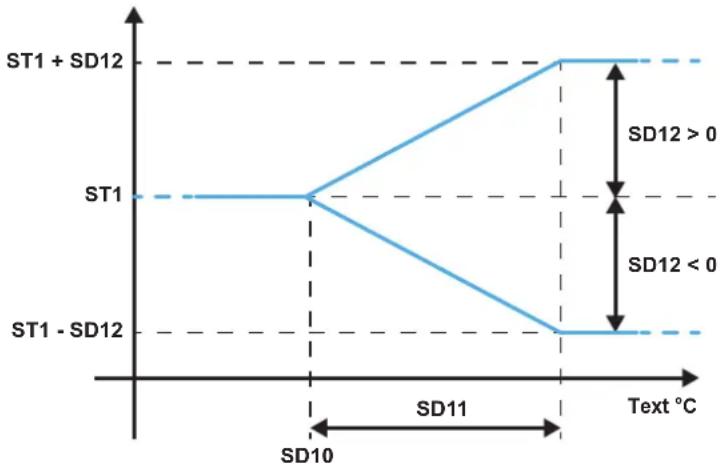

15.2.2 Point de consigne dynamique de la sonde de l'air extérieur en rafraichissement 88

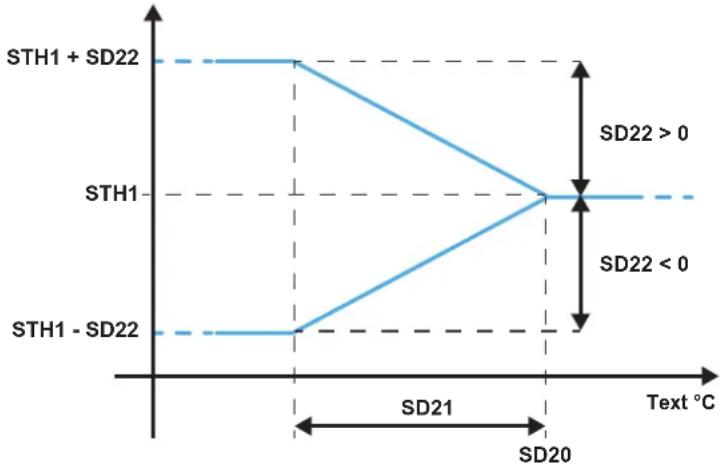

15.2.3 Point de consigne dynamique de la sonde de l'air extérieur en chauffage 89
15.3 Contrôle de la températe 90

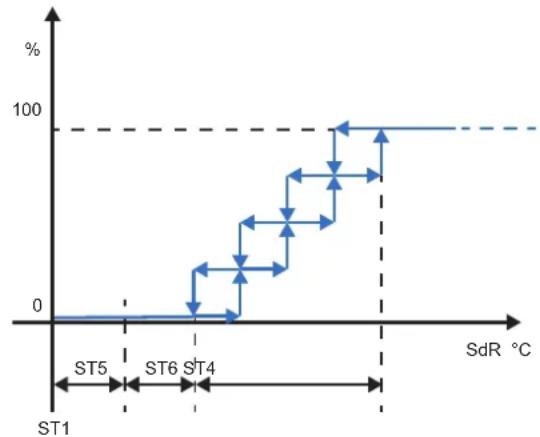

15.3.1 Thermoregulation en rafraichissement 91

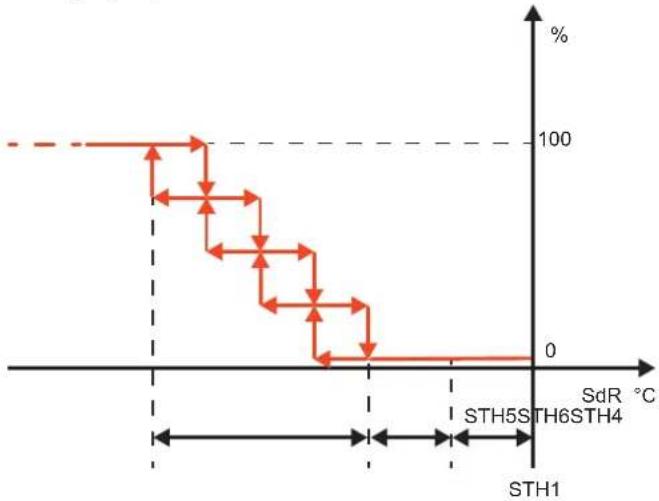

15.3.2 Thermorégulation en chauffage 93
15.3.3 Désactivation du chauffage en fonction de la température de l'air extérieur. 95

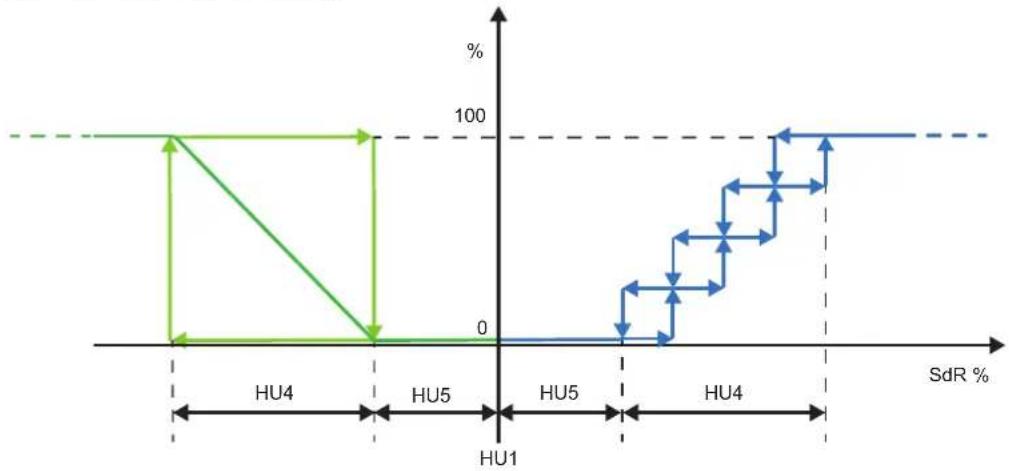

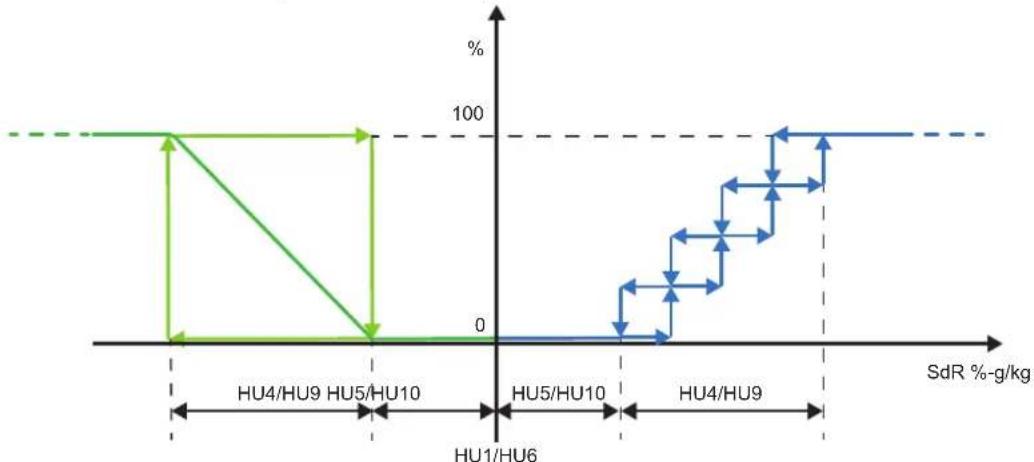

15.4 Contrôle de l'humidité 96
15.4.1 Contrôle de l'humidité relative avec réglage proportionnel 97
15.5 Humidification de l'air 98
15.5.1 Fonctions accessoires de I'humidificateur intégré 98
15.6 Deshumidification de I'air 98
15.7 Contrôle alimentation électriche 99
15.7.1 Squence phases 99
15.7.2 Tension minimale maximale 99
15.7.3 Fast Restart 99
15.8 Gestion des volets 100
15.8.1 Contrôle des volets 101
15.8.2 Gestion des volets 101
15.8.3 Demarrage de l'unité 101
15.8.4 Lavage 101
15.8.5 Recirculation 102
15.9 Chauffage auxiliaire 103
15.9.1 Dispositifs gyrés 104
15.9.2 Post-chauffage 104
15.9.3 Activation avec plages horaires 105
15.1 Introduction 106
15.2 Tableau des alarmes 106
11.1 En général
Quelques informations sur l'utilisation de ce manuel.
Le present manuel a pour objectif de fournir toutes les informations nécessaires pour l'utilisation du contrôleur avec son logiciel d'application dans les unités indiquées sur la couverture.
Ce manuel ne contient pas d'informations concernant l'installation des unités et les vérifications et contrôles correspondants pour le premier démarrage.
Nous remercions des a present tous quus nois signalerons des erreurs, omissions, sections exigeant des expications supplémentaires ou des fonctionnements qui n'ont pas ete inclus.
11.1.4 Fonctions du contrôleur c.pCO
Le logiciel d'application pour le contrôle électronique à microprocesseur de la série c.pCO a été concu pour gérer des unités Rooftop.
Grace a une configuration appropriée, il prévoit la possibilité de gerer un large éventail d'unités avec des fonctionnalités spécifiques.
Par gestion des unités Rooftop, on entend le contrôle du fonctionnement en conditions de sécurité des parties les composant, lors des différentes phases de fonctionnement prévues.
La famille du contrôle electronique a microprocesseur c.pCO est composée de modules de plusieurs tailles. Grace à la flexibilité du logiciel, cela permet d'en optimiser l'utilisation en utilisant pour chaque application ceux qui possèdent le plus grand nombre d'entrées et de sorties nécessaires.
La carte c.pCO est raccordée aux différents modules et elle communique avec eux par le biais d'un bus de champ a haute vitesse et haute fiabilité.
L'interface utilisateur du contrôle est un écran tactile couleur de 4,3".
12.1 Fonctions principales
Les indications nécessaires pour intervenir sur le contrôle concernant les fonctions principales de l'unité sont indiquées ci-après.
12.2 Demarrage et arrêt de l'unité
12.2.1 Allumer et éteindre l'unité depuis l'écran
Sur l'écran principal par le biais de l'icone « On/Off», se déplacer sur l'écran pour le démarrage et l'arrêt de l'unité.
Dans la partie supérieur de l'écran est indiqué l'état de l'unité ; une icône « On/Off » est présente au centre.
Toucher cette icone pour modifier I'etat de I'unité, pour passer de « en fonctionnement » à « eteinte » et vice et versa.
12.2.2 Allumer et éteindre l'unité depuis un signal externe
Pour pouvoir allumer et eteindre l'unité depuis un signal externe, s'assurer que la fonctionnalité est active.
Pour allumer l'unité, il est nécessaire de fermer le signal externe. Pour l'éteindre, il faudra l'ouvrir.
Le signal externe doit être relié aux bornes « 1 » et « 56 » générées dans le bornier.
Pour pouvoir allumer et eteindre l'unité depuis un signal externe, s'assurer que la fonctionnalite est active.
Pour allumer l'unité, il est nécessaire de fermer le signal externe. Pour l'éteindre, il faudra l'ouvrir.
Le signal exter ne doit etre reli eaux bornes « 1 » et « 2 » presents dans le bornier.
Le signal externe doit etre un contact sec.
12.2.3 Allumer et éteindre l'unité depuis le BMS
Pour pouvoir allumer et eteindre I'unité depuis le BMS, s'assurer que la fonctionnalite est active.
Voir le document dédié de la gestion du BMS.
12.3.1 Changement des points de consigne depuis l'écran
À partir du menu principal, appuyer sur « Point de consigne » pour acceder à la page-écran où sont presents les fonctions prévoyant la gestion du point de consigne.
Dans le sous-menu « Point de consigne», selectionner la fonction où l'on souhaite modifier le point de consigne.
Éventuellesment, faire défiler les paramètres jusqu'à ce que le paramètre point de consigne apparaisse.
Selectionner le paramètre du point de consigne pour activer le clavier à modifier.
Configurer la nouvelle valeur et confirmer avec le symbole de coche verte.
Dans les unités qui prévoient le changement de fonctionnement, le point de consigne en rafraîchissement « ST7 » et celui en chauffage « STH7 » sont prênts.
Il est indispensable que la valeur du point de consigne en rafraîchissement « ST7 » soit supérieure à celle en chauffage « STH7 »
Si par erreur on parametre des valeurs qui ne replissent pas cette condition, le contrôleur active l'alarme « AL183 »
L'alarme « AL183 » n'est qu'une alarme de signalisation.
12.3.2 Changement des points de consigne depuis le BMS
Pour pouvoir modifier le point de consigne depuis le BMS, s'assurer que la fonctionnalité est active.
Voir le document dédié de la gestion du BMS.
12.4 Changement de langue
À partir du menu principal, appuyer sur « Langues » pour acceder aux pages-écrans où sont indiquées les langues disponibles.
Si la langue souhaitee n'est pas presente sur la page-ecran, elle peut etre cherchea a l'aide des flches.
Avec la seLECTION, on active la langue可以选择
12.5 Changement de date et d'heure
Faire defiler le menu principal jusqu'à ce que vous trouviez le groupe « Configurations», puis le selectionner.
Dans « Configurations », sélectionner « Date et heures » pour acceder à la page-écran permettant de modifier les paramétrages
Pour acceder à la page-écran de modification, sélectionner l'icone d'écriture, en bas à droite.
En selectionnant chaque valeur en vert, on active le clavier virtuel grâce auquel il est possible de saisir les nouvelles valeurs. Une fois saisie, la valeur doit être confirmée par le symbole de coche.
Après avoir modifié les valeurs, le paramétrage doit être sauvégarde avec l'icone de sauvégarde, en bas à droite. La flèche à gauche permet de returner à l'écran précédent, sans sauvégarder les modifications effectuees.
12.6 Paramétrage des plages horaires

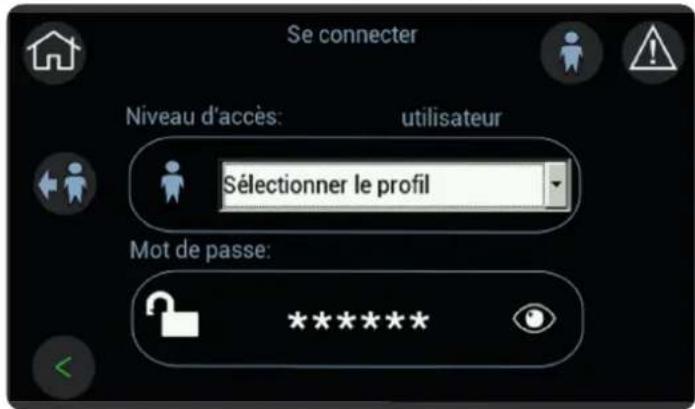

Le paramétrage des plages horaires requiert l'accès avec mot de passer.
Faire defiler le menu principal jusqu'à ce que vous trouviez le groupe « Paramétres», puis le sélectionner.
Faire défilier le « Paramètres » jusqu'à ce que vous trouviez le groupe « ES Energy saving »
En selectionnant « ES Energy saving», on accede au groupe de paramétres pour le paramétrage des plages horaires.
Pour la logique de paramétrage des paramètres, voir le chapitre correspondant.
En phase de développement du logiciel d'application, une attention particuliere a ete accorded a l'utilisation intuitive de l'interface de l'utilisateur.
13.1 Conventions graphiques
L'utilisation de l'écran tactile permet de naviguer dans l'interface.
Des icones intuitives ont ete utilisées comme des touches pour se déplacer facilement entre les écrans et les différents menus.
D'autres symboles simples sont utilisés pour indiquer les organes et les fonctions activées.
Les icones utilisées comme des touches et les symboles présents dans les différents écrans de l'interface sont indiqués ci-après.
13.1.1 Icônes et symboles
Dans l'écran tactile, des icones sont utilisées comme des touches physiques pour se déplacer entre les menus et à l'intérieur des écrans. Les icones générées sont les suivantes :
« Accueil » cette icône permet de revenir à la page-écran principale. À l'aide des touches fléchées, il est le de se déplacer dans ce loop ;
«Infos» cette icône permet d'accéder aux écans qui contiennent les informations relatives au logiciel et à l'aide des touches fléchéées, il est possible de se déplacer dans ce loop ;
11 « On/Off » cette icône permet d'accéder à l'écran pour le démarrage ou l'arrêt de l'unité via l'interface du jour ;
« Froid/Chaud » cette icône permet d'accéder à l'écran pour le changement de fonctionnement rafraîchissement/ige via l'interface utilisateur ;
« Menu » à partir du masque principal, en appuyant sur cette icône, on accède à l'écran « Menu ». à partir de l'oxe porté quel écran, en appuyant sur cette icône, on returne en arrêté d'un niveau ;
« Démande » cette icône permet d'acceder aux écrans ou figurent les différentes demandes de l'installation. des touches fléchéées, il est possible de se déplacer dans ce loop ;
« Volets » cette icone permet d'acceder à l'écran où figure l'état de fonctionnement des volets. À l'aide des clients fléchéées, il est possible de se déplacer dans ce loop ;
« Synoptique » cette icône permet d'accéder aux écrans ou figure le schéma de principe du circuit de l'unité, enchant les composants du circuit, on accède aux informations et aux paramétres le concernant.
Pour acceder au menu des alarmes, toucher cette icone. Si l'icone est de couleur rouge, au moins une alarme vee; si elle est grise, aucune alarme n'est activee.
ner cette icône pour activer ou désactiver la fonction à laquelle elle fait réference.
her cette icône pour se déplacer à gauche et à l'intérieur du même loop d'écran.
her cette icône pour se déplacer à droite et à l'intérieur du même loop d'écran.
c t 1
c t i t icone pour revenir au loop du menu precedent en maintainant l'acces avec les identifiants d'acces actives.
Certsims pent de compre facilement les fonctions prsentes dans l'unite, aiss quie leur et. Les symboles sont les suivants :
ce symbole, present dans toutes les unités, indique la fonction de ventilation. Quand il est gris, cela signifie que la ventilation n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'elle fonctionne.
ce symbole indique la fonction de rafraîchissement. Quand il est gris, cela signifie que le rafraîchissement n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'il fonctionne.
ce symbole indique la fonction de l'humidification. Quand il est gris, cela signifie que l'humidification n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'elle fonctionne.
ce symbole indique la fonction de déshumidification. Quand il est gris, cela signifie que la déshumidification n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'elle fonctionne.
ce symbole indique l'accès activé après avoir effectué le « login » avec des paramètres protégés. Pour acceder à certains paramètres, il faut saisir le mot de passer selon le profil avec lequel on est autorisé.
ce symbole indique la connexion avec une clé USB. Ce symbole apparait quand un passage de données est en cours.
ce symbole indique que l'unité est en train de fonctionner en chauffage. Le symbole est commun aux sources principales et auxiliaires. Si le symbole est orange, cela signifie que la source principale fonctionne. Si le symbole est jaune, cela signifie que la source auxiliaire fonctionne. Si les symboles sont gris, cela signifie que les sources ne fonctionnent pas.
mbole indique que le renouvellement total de I'air est activé.
mbole indique que la recirculation totale de I'air est activée.
Par le biais de l'interface utilisateur, il est possible d'acceder à toutes les informations et au paramétrage des paramètres relatifs au fonctionnement de l'unité. Le manuel illustré comment acceder aux informations pertinentes et aux paramètres pour les réglages des différentes fonctions.
14.1 L'arbre des écrans
Par le biais de l'interface utilisé, il est possible d'acceder à toutes les informations et au paramétrage des paramètres relatifs au fonctionnement de l'unité. Le manuel illustré comment acceder aux informations pertinentes et aux paramètres pour les réglages des différentes fonctions.
Comme il est dit dans la description des icones, à partir de l'écran principal on peut acceder directement aux informations et aux fonctions les plus importantes. La plupart des paramètres et des paramétrages sont prênts dans les écrans divisés en menu principal et en différents sous-menus.
Pour naviguer et s'orienter aisément parmi les écrans de l'interface utiliseur, voici, ci-apres, un schéma de l'arbre des écrans.
- Consigne
*Unité - Ventilation
- Humidification déhumidificaton
- Volets
- Chauffage auxiliaire
- Post gas chaud
- Les sondes
-1/0
* entrées universelles - entrées numériques
- conducteur
- sorties analogiques
*sorties numériques - Langue
- Anglais
*Italian - Suédois
*Alemand
*Francais
*Espanol - Polonais
- Historique des alarmes
Graphiques - Login
- Configuration
- Date heur
- Rétroéclairage
- Network
- Terminal d'utilisateur
- Led
- Font
- Paramètres
ST - Refroidissement mécanique
STH - Mode chauffage uniquement
*SP-Setup - FA - Ventilation d'approvisionnement
*RFA - Retour ventilation - PAL - Alarmes
- CF - Configuration
*CO-Compressors - ET - Vanne thermostatique électronique
- PID - PID Parameters
- ES - Energy saving
- Un - Unloading
- DF - Décongeler
- HU - Humidité
- PD - Pump down
- SD - Point de consigne dynamique
*DA - Volets - EFA - Ventilation externe
- CA - Les sondes s'ajustent
- RA - Sonde transducteur pleine échelle
- ENV - Envelope
-La gestion des fichiers - Enregistrement timelog.txt
- Ajouter default.conf
- Ajouter alarm.conf
14.1.1 Le menu des écrons
À partir de l'écran principal, pour acceder au menu principal, appuyer sur la touche « Menu ».
Dans le menu principal, on peut se déplacer à l'aide des icones des flèches pour faire défilier tous les menus de niveau inférieur.
L'accès aux menus de niveau inférieur est conditionné par les identifiants d'accès dont on dispose. Pour certains, l'accès est libre, alors que pour d'autres, il faut effectuer le « login » avec le profil et les identifiants d'accès.
L'accès aux différents menus a lieu en touchant la zone colorée contenant la description.
L'utilisation de textes indiquant la signification des valeurs et des paramètres présents dans les écrans facilitent la comprhension et l'utilisation.

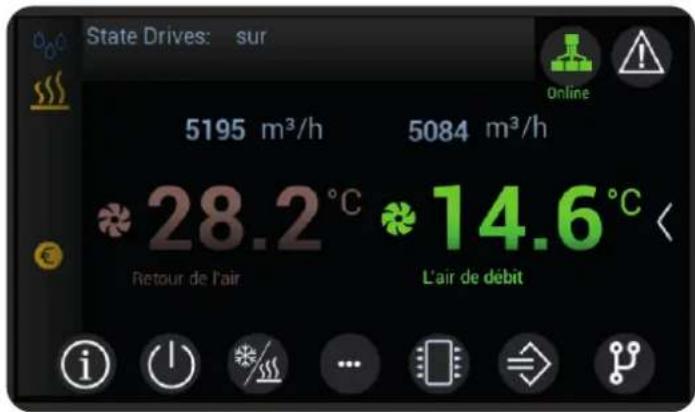

14.2 Se déplacer dans les menus
L'utilisation de l'arbre des écrons aide à naviguer dans les menus.
Quelques autres conseils facilitent l'utilisation des icones utilisées comme touches pour se déplacer dans les écrans.
Comme reference, le point de départ est l'écran principal.
Pour interpréter et utiliser les icones comme touches de référence, se référer au chapitre « Conventions graphiques ».
L'écran principal contient l'icone « On/Off», les icônes «Infos», «Demande» et «Synoptique» qui permettent d'acceder directement aux « loops » d'informations. L'icone « Menu » permet d'acceder au menu principal figurant sur l'arbre des écans.
À l'aide des icônes « flèches », on fait défilier les écrans du même niveau, tandis qu'en appuyant sur l'icone « Menu », on revient au niveau supérieur.
Les écrans des paramètres contiennent des paramètres modifiables, avec le texte en blanc, et des paramètres en affichage seulement, avec le texte en bleu ciel.
En appuyant sur les paramètres blancs, on active l'écran de modification. Le symbole de « coche » confirme la donnée paramétrée, tandis que le symbole « x » l'efface en rétablissant la dernière donnée paramétrée.
Dans les paramétres qui se référent aux activations, pour activer/désactiver déplacer le cercle blanc. La confirmation de l'etat se trouve juste à cotoé.
Pour facilititer la consultation, un grand nombre de paramétres et de valeurs relevantes sont présents à l'intérieur de plusieurs loops d'écrans, regroupés par uniformité de fonctions.
14.2.1Infos
Grace à l'icone «Infos» de l'écran principal, on accede à un loop d'écrans contenant des informations relatives à l'unité.
14.2.2 Demande
Grace à l'icone « Demande » de l'écran principal, on accede à un loop d'écrans contenant l'état de la demande des fonctions actives dans l'unité.
Les points de consigne correspondants se trouvent dans les différents écrans des demandes.
14.2.3 Synoptique
L'icone « Synoptique » permet d'acceder au menu correspondant.
Le synoptique permet d'avoir une vue d'ensemble de I'etat de fonctionnement et des principaux parametes.
Les écans sont différents en fonction des caractéristiques de chaque unité.
Les icones «Infos » presentses sur les écrans donnent l'accès aux informations et aux paramétres du composant correspondant.
14.2.4 Login
Il est indispensable d'effectuer le « Login » avec le profil attribué pour pouvoir acceder aux menus réservés et modifier les paramétres correspondants.
Pour effectuer le « login », il est nécessaire de :
-
selectionner le niveau d'accès prévu par ses propres identifiants d'accès ;
-
en cliquant sur le champ « mot de passer», saisir la valeur correspondante à son propre niveau d'accès et confirmer par le symbole de coche;
- Confirmer le mot de passer avec l'icone flèche verte, en bas à droite.
Le "mot de passer" de l'utilisateur est "100"
Le "mot de passer" du service est "4321"
Si le « mot de passer » saisi est correct, le symbole d'accès du propre niveau est affché.
Pour revenir au menu principal, utiliser l'icone flèche verte, en bas à gauche.
L'icone du petit homme avec la flèche à gauche comporte la sortie du niveau d'accès.
Tant que l'accès est actif, le symbole correspondant sera present en haut, à droite, de tous les écrans, à l'exception de l'écran principal.
La sortie du « login » est automatique après un temps d'inactivité à l'écran.
15.1 Introduction
Un logiciel dédié à la gestion des unités est charge à l'intérieur du contrôleur.
Ce logiciel est constitué d'un ensemble de fonctions dédiées aux conditions dans lesquelles les unités peuvent travailler.
Les chapitres suivants décrivent toutes les fonctions générées par le logiciel, des fonctions communes représentes dans toutes les unités à celles dédiées à des versions ou à des modèles spécifique.
Certaines fonctions décrites ici pouraient être disponibles uniquement sur des versions ou des tailles spécifiques, ou bien selon les accessoires sélectionnés.
Dans la description des différentes fonctions, la compétence dans le fonctionnement des unités et la connaissance des circuits hydrauliques ou frigorifiques correspondants sont tenues pour acquises. Toutes les descriptions, les paramétrages et les paramètres indiqués se réfèrent à des unités installées correctement, conformément à la documentation correspondante.
15.2 Gestion du point de consigne
Le point de consigne de réglage dépend essentiellement des paramètres « ST1 » et « STH1 »
Voici ci-apres les parametes correspondants de point de consigne minimum et maximum pouvant etre configuré.
| Paramètre Min Max | UM Description | |||
| ST1 ST2 ST3 °C | Rafraîchissement mécanique - Point de consigne de température | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | ||
| STH1 STH2 ST3 °C | ||||
Il existe des fonctions accessoires qui permettent de modifier (ajouter ou soustraire) un offset à ces valeurs de point de consigne.
Toute variation automatique du point de consigne sera dans tous les cas comprise dans les limites correspondantes
Avec le paramètre « SD2», il est possible de decide avecquel fonctionnement la variation du point de consigne est activée. La fonction activée à l'usine est la seule disponible.
15.2.1 Point de consigne dynamique
Le point de consigne dynamique est une fonction activée par le constructeur.
Voici ci-après les paramètres de référence dans la gestion du point de consigne dynamique.
| Paramètre Min Max | UM Description | |||
| ST1 ST2 ST3 °C | Rafraîchissement mécanique | que - Point de consigne de température | ||
| STH1 STH2 STH3 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | |||
| SD2 0 2 - | États de l'unité | bù il est actif | ||
| SD10 | 0.0 | 55.0 | °C | Rafraîchissement mécanique - Température air extérieur - Seuil d'activation compensation |
| SD20 | 0.0 | 55.0 | °C | Chauffage mécanique - Température air extérieur - Seuil d'activation compensation |
15.2.2 Point de consigne dynamique de la sonde de l'air extérieur en rafraîchissement
Le point de consigne paramétré dans la valeur du paramètre « ST1 » est « compensé » par rapport à la température de l'air extérieur.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| ST1 27.0 °C | Rafraîchissement mécanique - Point de consigne de température | ||
| SD2 1 - États de l'unité où il est actif | |||
| SD10 25.0 °C | Rafraîchissement mécanique - Température air extérieur - Seuil d'activation compensation | ||
Voici ci-après une représentation graphique.
Fig. 19 Variation du point de consigne lorsque la température de l'air en rafraîchissement varie
Où « Text » correspond à la valeur de la température de l'air extérieur.
Avec cette fonction activée, la valeur de point de consigne avec laquelle le contrôle gènera la température de l'air en rafraîchissement sera :
- si la température de l'air extérieur est inférieure à la valeur configurée dans le paramètre « SD10», la valeur du point de consigne de réglage sera cette configurée dans le paramètre « ST1 »;
- si la température de l'air extérieur est supérieure à la valeur configurée dans le paramètre « SD10 » à laquelle on aura ajouté la valeur configurée dans le paramètre « SD11», la valeur du point de consigne de réglage sera égale à la somme des valeurs configurées dans les paramètres « ST1 » et « SD12»,
- si la température de l'air extérieur est comprise entre les valeurs du paramètre « SD10 » et la somme des valeurs des paramétres « SD10 » et « SD11 », la valeur du point de consigne de réglage variera proportionnellement entre la valeur configurée dans le paramètre « ST1 » et la somme des valeurs configurées dans les paramétres « ST1 » et « SD12 »
Le paramètre « SD12 » peut prendre à la fois des valeurs positives et négatives. Avec les valeurs négatives, le paramètre « SD12 » doit être sousstrait à la valeur du paramètre « ST1 »
15.2.3 Point de consigne dynamique de la sonde de l'air extérieur en chauffage
Le point de consigne paramétré dans la valeur du paramètre « STH1 » est « compensé » par rapport à la température de l'air extérieur.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | ||
| STH1 40 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | |
| SD20 15.0 °C | Chauffage mécanique - Température air extérieur - Seuil d'activation compensation | |
| SD21 10.0 °C | Chauffage mécanique | ue - Température air extérieur - Différentiel d'activation |
| SD22 5.0 °C | Chauffage mécanique - Température air extérieur - Augmentation / diminution maximum du point de consigne | |
Voici ci-après une représentation graphique.
Fig. 20 Variation du point de consigne lorsque la température de l'air en chauffage varie
Où « Text » correspond à la valeur de la température de l'air extérieur.
Avec cette fonction activée, la valeur de point de consigne avec laquelle le contrôleur genera la température de l'air en chauffage sera :
- si la température de l'air extérieur est supérieure à la valeur configurée dans le paramètre « SD20», la valeur du point de consigne de réglage sera cette configurée dans le paramètre « STH1 »;
- si la température de l'air extérieur est inférieure à la valeur configurée dans le paramètre « SD20 » à laquelle on aura déduit la valeur configurée dans le paramètre « SD21», la valeur du point de consigne de réglage sera égale à la somme des valeurs configurées dans les paramètres « STH1 » et « SD22 »;
- si la température de l'air extérieur est comprise entre les valeurs du paramètre « SD20 » et la différence entre les valeurs des paramètres « SD20 » et « SD21», la valeur du point de consigne de réglage variera proportionnellement entre la valeur configurée dans le paramètre « STH1 » et la somme des valeurs configurées dans les paramètres « STH1 » et « SD22».
Le paramètre « SD22 » peut prendre à la fois des valeurs positives et négatives. Avec les valeurs négatives, le paramètre « SD22 » doit être sousstrait à la valeur du paramètre « STH1 »
15.3 Contrôle de la températe
Les dispositifs de refroidissement et de chauffage sont gérés en fonction de la valeur de température mesurée par la sonde de referencia.
La bande proportionnelle identifie la plage de réglage du climatiseur et peut assumer des valeurs indépendantes de chauffage et de refroidissement.
La zone morte identifie la plage d'interdiction des dispositifs autour du point de consigne (son utilisation repond a l'exigence d'eviter des oscillations du reglage).
Le diagramme suivant illustrer le comportement des dispositifs de chauffage et de refroidissement.
Fig. 21 Représentation graphique des dispositifs pour le contrôle de la température
| Paramètre Min Max | UM Description | |||
| ST1 ST2 ST3 °C Raftaîchissement mécanique | Rafraîchissement mécanique - Contrôle proportionnel - Différentiel d'activation | |||
| ST4 0.0 25.0 °C | Rafraîchissement mécanique - Contrôle proportionnel - Zone neutre d'activation | |||
| ST5 0.0 25.0 °C | Rafraîchissement mécanique - Contrôle proportionnel - Zone neutre d'activation | |||
| ST6 0.0 25.0 °C Raftaîchissement mécanique | Rafraîchissement mécanique - Contrôle proportionnel - Offset | |||
| ST9 0 7 - Sonde de réglage | ||||
| ST11 | 0 | 2 | - | Type de contrôle de la température |
| PID70 | 0 10000 | - Raftaîchissement mécanique - Kp | ||
| PID71 | 0 10000 | - Raftaîchissement mécanique - Ki | ||
| PID72 | 0 10000 | - Raftaîchissement mécanique - Kd | ||
| PID76 | 0.0 25.0 °C Raftaîchissement mécanique - Bande morte | |||
| PID78 | 0 2 - Raftaîchissement mécanique - Position bande morte | |||
| STH1 | 10.0 35.0 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | ||
| STH4 | 0.0 | 25.0 | °C | Chauffage mécanique - Proportionnel - Différentiel d'activation |
| STH5 | 0.0 | 25.0 | °C | Chauffage mécanique - Proportionnel - Zone neutre d'activation |
| STH6 | 0.0 25.0 °C Chauffage mécanique - Proportionnel - Offset | |||
Selon la valeur configurée dans le paramètre « ST9 » pour le rafraîchissement et « STH9 » pour le chauffage, la sonde de réglage est la suivante :
- 0 = sonde de température air de refoulement;
- 1 = sonde de température air de reprise;
Selon la valeur configurée dans le paramètre « ST11 » pour le rafraîchissement et « STH11 » pour le chauffage, le type de réglage de la température est le suivant :
- 0 = proportionnel;
-1=《Cascade》;
-2=PID.
15.3.1 Thermorégulation en rafraîchissement
La thermorégulation de l'unité est en fonction du paramètre « ST9 » qui détermine la sonde de referencia pour la température paramétrée comme point de consigne, (paramètre « ST1 ») et du paramètre « ST11 » qui détermine le type de réglage.
Avec le réglage proportionnel, le contrôleur active les ressources disponibles avec l'augmentation de la valeur lue par la sonde de referencia par rapport à la valeur configurée comme point de consigne.
Avec le réglage « Cascade», le contrôleur active les ressources tout en maintainant contrôle la température de l'air en refoulement.
Avec le réglage PID, le contrôleur active les ressources disponibles avec l'augmentation de la demande. Le contrôleur calcule la demande en vérifier la valeur lui par la sonde de reference par rapport à la valeur configurée comme point de consigne et à sa variation dans le temps, en utilisant les paramétres configurés dans le PID.
Contrôle de température proportionnelle
Avec le paramètre « ST11 » configuré sur « 0», on active le contrôle proportionnel.
Les paramétres relatifs au contrôle proportionnel de la température figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
Paramètre Valeur UM Description
| ST1 24.0 °C Point de cohsigne température | |
| ST4 2.0 °C Contrôle probortionnel | - Rafraîchissement - Différentiel d'activation |
| ST5 0.1 °C Contrôle probortionnel | - Rafraîchissement - Zone neutre d'activation |
| ST6 0.1 °C Contrôle probortionnel | - Rafraîchissement - Offset |
Voici ci-après une représentation graphique.
Fig. 22 Représentation graphique de la demande de rafraîchissement
En sus des paramètres figurant dans le tableau, les sigles du graphique se référent à :
- SdR = sonde de reférence;
- % = valeur pourcentage de la demande.
Contrôle de température « Cascade »
Avec le paramètre « ST11 » configuré sur « 1 », on active le contrôle « Cascade ».
Cette fonction satisfait la demande de l'installation tout en Maintenant la température de l'air en refoulement dans les valeurs de comport.
Cela a lieu avec le calcul d'un point de consigne virtuel obtenu à partir du point de consigne paramétré correct avec la valeur de la température de l'air en reprise.
La correction du point de consigne a lieu de maniere dynamique lorsque la temperature de I'air en refoulement varie.
Les paramétres relatifs au contrôle Cascade de la température figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
Parametre Valeur UM Description
| ST42 24.0 °C | Contrôle | Cascade | - | Point de consigne unité |
| ST43 0.5 °C | Rafraîchissement mécanique - Contrôle Cascade - Offset changement de mode | |||
| ST44 4.0 °C | Rafraîchissement mécanique - Contrôle Cascade - Différentiel de travail | |||
| ST45 15.0 °C | Rafraîchissement mécanique - Contrôle Cascade - Point de consigne minimum de refoulement | |||
L'image ci-après montre une représentation graphique du réglage.
Fig. 23 Variation du point de consigne en refoulement avec réglage « Cascade » en rafraîchissement
En sus des paramètres figurant dans le tableau, les sigles du graphique se réfèrent à :
- Spd = point de consigne air en refoulement;
- Tra = température air de retard;
- AOC = changement automatique fonctionnement.
15.3.2 Thermoregulation en chauffage
La thermoregulation en chauffage de l'unité est en fonction du paramètre « STH9 » qui détermine la sonde de référence pour la température paramétrée comme point de consigne (paramètre « STH1 ») et du paramètre « STH11 » qui détermine le type de réglage.
Avec le réglage proportionnel, le contrôle active les ressources disponibles avec la diminution de la valeur lue par la sonde de reference par rapport à la valeur paramétrée comme point de consigne.
Avec le réglage « Cascade», le contrôleur active les ressources tout en maintainant contrôle la température de l'air en refoulement.
Avec le réglage PID, le contrôleur active les ressources disponibles avec l'augmentation de la demande. Le contrôleur calcule la demande en vérifier la valeur lui par la sonde de reference par rapport à la valeur configurée comme point de consigne et à sa variation dans le temps, en utilisant les paramétres configurés dans le PID.
Contrôle de température proportionnelle
Avec le paramètre « STH11 » configuré sur « 0 », on active le contrôle proportionnel.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| STH1 20.0 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | ||
| STH4 2.0 °C Chauffage | mécanique | - Proportionnel - Différentiel d'activation | |
| STH5 0.0 °C Chauffage | mécanique | - Proportionnel - Zone neutre d'activation | |
| STH6 0.0 °C Chauffage | mécanique | - Proportionnel - Offset | |
Voici, ci-apres, une representation graphique.
Fig. 24 Représentation graphique de la demande de chauffage par étages
En sus des paramètres figurant dans le tableau, les sigles du graphique se référent à :
- SdR = sonde de referencia;
- % = valeur pourcentage de la demande.
Contrôle de température avec Cascade
Avec le paramètre « ST11 » configuré sur « 1 », on active le contrôle « Cascade ».
Cette fonction satisfait la demande de l'installation tout en Maintenant la température de l'air en refoulement dans les valeurs de comport.
Cela a lieu avec le calcul d'un point de consigne virtuel obtenu à partir du point de consigne paramétré correct avec la valeur de la température de l'air en reprise.
La correction du point de consigne a lieu de maniere dynamique lorsque la temperature de I'air en refoulement varie.
Les paramétres relatifs au contrôle Cascade de la température figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
Parametre Valeur UM Description
| ST42 24.0 °C | Contrôle Cascade - | Point de consigne unité |
| STH46 0.5 °C | Chauffage mécanique | ue - Contrôle Cascade - Offset changement de mode |
| STH47 4.0 °C | Chauffage mécanique | ue - Contrôle Cascade - Différentiel de travail |
| STH49 30.0 °C | Chauffage mécanique - Contrôle Cascade - Point de consigne maximum de refoulement |
L'image ci-après montre une représentation graphique du réglage.
Fig. 25 Variation du point de consigne en refoulement avec réglage « Cascade » en chauffage
En sus des paramètres figurant dans le tableau, les sigles du graphique se référent à :
- Spd = point de consigne air en refoulement;
- Tra = température air de retard;
- AOC = changement automatique fonctionnement.
Si la température de l'air de return est inférieure à la différence des valeurs configurées dans les paramètres « ST42 » - « STH46», la valeur du point de consigne sur l'air de refoulement augmentera graduèlement de la valeur du paramètre « ST42 » à la valeur du paramètre « STH49», à l'intérieur du différentiel configuré dans le paramètre « STH47 ».
15.3.3 Désactivation du chauffage en fonction de la température de l'air extérieur.
La valeur de la température de l'air extérieur est utilisé pour désactiver les sources de chauffage de l'unité. La désactivation a lieu pour haute et BASSE TEMPERATURE.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | ||
| STH14 -20.0 °C | Chauffage mécanique - Seuil de désactivation pour basse température air extérieur | |
| STH15 30.0 °C | Chauffage mécanique - Seuil de désactivation pour haute température air extérieur | |
| STH123 -30.0 °C | Chauffage auxiliaire - Seuil de désactivation pour basse température air extérieur | |
| STH124 50.0 °C | Chauffage auxiliaire - Seuil de désactivation pour haute température air extérieur | |
Le chauffage obtenu par le biais du circuit frigorifique est désactivement pour :
-asse tempereature air extérieur,si elle descend en-dessous de la valeur configuerée dans le parametre « STH14 »;elle est reactiveee lorsque la temperature remonte et est supérieure à la valeur configuerée dans le parametre « STH14 » auquel on aura ajoute + 1^ ；
- haute température air extérieur, si elle monte au dessus de la valeur configurée dans le paramètre « STH15 »; elle est reactivée lorsque la température rediminue et est inférieure à la valeur configurée dans le paramètre « STH15 » auquel on aura déduit + 1°C.
Lechauffageauxilaireestdésactivépour:
-assetempératurede l'airextérieur,sielle descendendessousde la valeur configurée dans le parametre « STH123 ».Ellesestreactivéelorsque la températureremonteetestsupérieurea la valeur configurée dansle parametre«STH123»auquelonauraajouté +1^ ：
- haute température air extérieur, si elle monte au dessus de la valeur configurée dans le paramètre « STH124 »; elle est reactivée lorsque la température rediminue et est inférieure à la valeur configurée dans le paramètre « STH124 » auquel on aura déduit + 1°C.
15.4 Contrôle de l'humidité
Les dispositifs pour le contrôle de l'humidité sont gérés en fonction de la valeur mesurée par la sonde de référence. La valeur mesurée est comparée à la valeur souhaitée (point de consigne) et, en fonction de la différence, les dispositifs les plus adéquats sont actifs.
La bande proportionnelle identifie la plage de réglage du climatiseur et assume les mêmes valeurs, tant pour l'humidification que pour la déshumidification.
La zone morte identifie la plage d'interdiction des dispositifs autour du point de consigne (son utilisation repond a l'exigence d'eviter des oscillations du reglage).
Le diagramme suivant illustrer le comportement des dispositifs d'humidification et de déshumidification.
Fig. 26 Représentation graphique des dispositifs pour le contrôle de l'humidité
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| HU1 HU2 HU3 | % Point de consigné humidié | é relative | ||
| HU4 0.0 25.0 % Différentiel de réglage d'humidité relative | ||||
| HU5 0.0 10.0 % Zone neutre de réglage d'humidité relative | ||||
| HU6 HU7 HU8 | g/kg Point de consigné d'humidité absolue | |||
| HU9 0.0 10.0 g/gk Différentiel de réglage d'humidité absolue | ||||
| HU10 0.0 10.0 g/kg Zone neutre de réglage d'humidité absolue | ||||
| HU11 | 0 | 1 | - | Type de contrôle de la valeur d'humidité |
Selon la valeur configurée dans le paramètre « HU11 », la valeur de reference de l'humidité est la suivante :
-0 - relative;
-1 -absolue.
15.4.1 Contrôle de l'humidité relative avec réglage proportionnel
Le paramétrage du paramètre « HU11 » sur « 0 » comporte que le réglage de l'humidité ait lieu sur la valeur relative. La gestion de l'humidité relative a lieu en fonction du paramètre « HU14 » qui déterminé sur chaque sonde le contrôle doit assurer le maintain du point de consigne configuré et du paramètre « HU12 » qui déterminé le type de réglage. Les paramètres concernés figurent dans le tableau.
Les valeurs des paramétres sont à titre indicatifs. Dans des cas spécifique, des valeurs différentes peuvent être configurées.
Parametre Valeur UM Description
HU4 5.0 % Différentiel de réglage d'humidité relative
HU5 0.5% Zone neutre de réglage d'humidité relative
Voici ci-après une représentation graphique.
Fig. 27 Contrôle de l'humidité relative
15.5 Humidification de l'air
Le contrôleur peut:gérer l'humidification de l'air moyennant un humidificateur intégré dans l'unité.
Le contrôleur estprogramme à l'usine avec tous les paramétres relatifs à la gestion de l'humidificateur installé.
15.5.1 Fonctions accessoires de l'humidificateur intégré
La gestion de I'humidificateur prevoit certaines fonctions accessoires qui sont decrites ci-apres.
15.5.1.1 Vidange manuelle de l'eau
La fonction de vidange manuelle de l'eau prévoit la vidange complète du cylindre de l'humidificateur. Cette fonction peut être activée à partir de la page Web, après avoir effectué le login avec le niveau Service. Si l'humidificateur est en train de produit de la vapeur, avec l'activation de la fonction la production sera arrêtée instantanément.
15.5.1.2 Préavage
La fonction de prélavage permet de nettoyer les lignes de l'eau et le cylindre de l'humidificateur. Le cylindre est rempli, puis vide 3 fois afin d'éliminer les éventuelles impuretés générées dans les tuyaux et dans le cylindre; il est conseilé d'activer la fonction sur tout après avoir effectué les raccordements hydrauliques ou après avoir remplaced le cylindre. Cette fonction peut être activée à partir de la page Web, après avoir effectué le login avec le niveau Service. Si l'humidificateur est en train de produit de la vapeur, avec l'activation de la fonction la production sera arrêtée instantanément.
15.5.1.3 Évacuation pour inactivité
Dans le but d'éviter la stagnation de l'eau dans le cylindre de l'humidificateur, ce qui entrainerait la prolifération possible d'algues ou de bactéries (par exemple, la légionellose), si le cylindre reste charge d'eau pendant plus de 72 heures consécutives sans qu'il n'y ait jamais de production de vapeur, la fonction d'évacuation pour inactivity est activée : le cylindre est vidé et reste vide tant qu'il n'y aura pas une nouvelle demande de production de vapeur. Cette fonction est toujours active et l'intervalle d'inactivité est fixe.
15.6 Déshumidification de l'air
La déshumidification de l'air est requise en phase de rafraîchissement où elle a lieu de manière naturelle.
En cas de demande simultanee de rafraichissement et de deshumidification, le contrôleur active les compresseurs,. selon la demande la plus elevée des deux.
Il est possible d'atteindre le point de consigne de température même si le point de consigne d'humidité n'a pas encore été atteint. Dans ce cas, le contrôleur force encore plus le rafraîchissement en amenant la température en dessous du point de consigne paramétré.
Pour éviter la diminution excessive de la valeur de la température de l'air dans l'environnement, le contrôleeur utilise les dispositifs de chauffage présents dans l'unité pour post-chauffer l'air.
15.7 Contrôle alimentation électrique
Les unités peuvent être équipées de protections en cas de connexions erronées de la série de la phase ou durant le fonctionnement de variations de tension en dehors des limites prévues.
Les protections sont réalisées avec des relais qui, par le biais de leur contact électrique, signatent l'alarme sur une entrée numérique du contrôleur (l'entrée numérique concernée est indiquée sur le schéma électrique).
Un relais peut etre instalé sur l'unité pour le contrôle de la sequence correcte des phases ou bien pour le contrôle de la tension d'alimentation ou bien encore pour gerer les deux fonctions.
15.7.1 Squence phases
La gestion de la connexion erronée de la série des phases à l'unité est effectuee par un relais dédié. En cas de connexion erronée de la série des phases, le reliais ouvre un contact électrique qui fait afficher l'alarme « AL55 » sur l'écran du contrôleur
La connexion erronée de la séquence des phases peut avoir lieu uniquement lors de l'installation de l'unité ou en cas d'interventions sur la ligne d'alimentation électrique.
Pour effectuer la bonne connexion, il faut couper la tension à l'unité. L'alarme disparaître lors de l'alimentation successive.
15.7.2 Tension minimale maximale
Le contrôle peut:gérer les situations qui peuvent se produire si la variation de la valeur de la tension d'alimentation de l'unité s'écarte sensiblement des valeurs prévues.
15.7.3 Fast Restart
L'activation de la fonction « Fast Restart », avec la présence d'un « ultracap » qui maintain sous tension le contrôleur, permet de réduire au maximum le retard du redémarrage des compresseurs de l'unité.
Ceci est possible car le contrôleur commence le comptage du temps minimum de « OFF » au moment ou l'arrêt survient à la suite d'un « blackout ».
Le contrôle déetecte les problèmes à l'alimentation électrique principale par le biais d'une entrée numérique et les gère comme alarmes.
Pour protéger l'intégrité des compresseurs, le contrôle gère le nombre maximum de démarrages par heures au moyen du retard entre deux démarrages consécutifs.
Le redémarrage rapide après le « blackout » dépend de la demande de la thermoregulation. Il doit y avoir la demande de refraîchissement ou de déshumidification ainsi que l« off-set » d'activation d'au moins un comprisseur.
La fonction « Fast Restart » ne préjuge en rien l'intégrité des compresseurs, et limite dans tous les cas le nombre de démarrages rapides dans l'arc de l'heure et de la journée.
15.8 Gestion des volets
Le contrôleur est en mesure de gerer non seulement le renouvellement de l'air dans l'environnement, mais aussi d'autres fonctions liées à l'amélioration du comport et de l'économie de l'installation.
Les fonctions qui peuvent etre gerées sont liées au nombre de volets présents sur l'unité :
-
unité avec 2 volets uniquement pour le renouvellement de l'air ;
-
unité avec 3 volets quand le free cooling / free heating estprésent ;
-
unités à 4 volets, lorsqu'un système de récapération de chaleur est installé en plus du free cooling / free cooling.
Le réglage des volets peut avoir lieu de manière linéaire ou proportionnelle.
Unité avec 2 volets
Dans les unités avec 2 volets, il y a un volet pour l'air de renouvellement extérieur et un volet pour l'air de recirculation. Normalement, leur fonctionnement est complémentaire : le pourcentage d'ouverture du volet de l'air extérieur est égal à celui de fermeture de l'air de recirculation.
Unité avec 3 volets
Dans les unités avec 3 volets, il y a un volet pour l'air de renouvellement extérieur, un volet pour l'air d'expulsion et un volet pour l'air de recirculation.
Normalement, l'ouverture du volet de l'air extérieur est la meme que celle du volet de I'air d'expulsion, tandis que celui de I'air de recirculation est complémentaire aux deux autres : le pourcentage d'ouverture du volet de I'air extérieur et du volet d'expulsion est egal a celui de fermeture de I'air de recirculation.
Unité avec 4 volets
Dans les unités avec 4 volets, en sus des volets présents dans les unités avec 3 volets, il y en a un quatrième. Le quatrième volet est un autre volet pour l'air extérieur.
Le quatrième volet permet le passage de l'air extérieur à travers le récapacateur lorsque la récapération est en fonctionnement et qu'elle est fermée durant le fonctionnement free cooling.
En réalité, si le recupérateur ne dispose pas des dimensions pour le 100% du débit de l'air dans l'unité, un cinquième volet est également present. Il s'agit d'un volet d'expulsion supplémentaire utilisé durant le fonctionnement en free cooling pour contourner l'échangeur de récapération.
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| DA43 0.0 50.0 | °C | Air extérieur - Réduction ouverture pour température air extérieur - Seuil température d'été | ||
| DA44 -20.0 16 | °C | Air extérieur - Réduction ouverture pour température air extérieur - Seuil température d'hiver | ||
| DA45 0 100 % | Air extérieur - Réduction ouverture pour température air extérieur - Ouverture min | |||
| DA52 0 3 - Air extérieur | Mise en régime - Configuration | |||
| DA54 0 999 min Air extérieur - Mise en régime - Durée lavage | ||||
15.8.1 Contrôle des volets
Le contrôleur prévoit deux modes pour le contrôle des volets : « standard » et « adaptatif »
Quand il est demandé aux volets de maintainir une position fixe, par exemple pour le débit correct de l'air de renouvellement, il peut y avoir des conditions d'installation pour lesquelles le signal des volets ne garantit pas la valeur du pourcentage d'air souhaité.
15.8.1.1 Contrôle « standard »
Le contrôle « standard » prévoit que les volets maintenance la position indépendamment du pourcentage effectif d'air de renouvellement.
15.8.1.2 Contrôle « adaptatif »
Le contrôle « adaptatif » corrigé l'ouverture des volets en fonction du pourcentage d'air de renouvellement requis. Afin que le contrôle soit actif, la sonde de l'air de melange doit être presente.
Par le biais des valeurs de température de l'air de reprise, de l'air extérieur et des pourcentages correspondants d'ouverture des volets, le contrôle calcule la valeur théorique de l'air de melange.
Le contrôle compare la valeur calculée de l'air de melange avec celle mesurée et, par le biais d'un PID, corrige le signal des volets jusqu'à annuler la différence.
15.8.2 Gestion des volets
Le contrôleur est en mesure de gerer le reglage des volets de maniere linaire ou proportionnelle.
La gestion « linéaire » permet d'ouvrir le volet avec un angle d'inclinaison égal au pourcentage d'ouverture requis.
La gestion « proportionnelle » permet d'ouvrir les volets avec une ouverture de passage de l'air, par rapport à l'ouverture maximale disponible, égale au pourcentage d'ouverture requis.
Toutes les unités équipées de volets sont régles par défaut avec la gestion de type « proportionnel »
15.8.3 Demarrage de l'unité
Au demarrage de l'unité, des gestions requérant des réglages particuliers des volets peuvent être prévues.
Si au demarrage de l'unité, le « lavage » et la « recirculation » ne sont pas prévus, indépendamment du nombre de volets présents, le contrôleur prévoit leur ouverture en fonction du pourcentage paramétré pour le renouvellement de l'air.
15.8.4 Lavage
Le lavage est le renouvellement de l'air de l'environnement et il est obtenu avec l'expulsion de tout l'air en reprise et avec l'envoi dans l'environnement seulement de l'air extérieur.
Si au demarrage de I'unité le lavage est prévu, le paramètre « DA52 » doit être configuré sur « 1 »
Pendant que le lavage est en cours, le contrôleur maintiendra les volets de l'air d'expulsion et de l'air extérieur à l'ouverture maximale paramétrée et le volet de l'air de recirculation à la position de fermeture correspondante, pour le temps configuré dans le paramètre « DA54 »
La valeur du paramètre « DA53 » configurée sur « 0 » définit que le lavage a lieu sans l'intervention de la thermorégulation sur l'air. Avec la valeur du paramètre « DA53 » configurée sur « 1 », durant le lavage la thermorégulation sera activée. Si le lavage a lieu avec la thermorégulation activée, la position des volets pourrait être conditionné par des conditions dérivant du fonctionnement des compresseurs.
Pendant que le lavage est en cours, la touche qui permet l'interruption manuelle, par rapport à la durée prévue dans le paramètre « DA54», clignote sur l'écran principal.
15.8.5 Recirculation
Le recirculation complète de l'air, au démarrage de l'installation ou après un lavage, permet d'atteindre plus rapidement les points de consigne de température et d'humidité paramétrés.
Si au demarrage de l'unité, seule la recirculation est prévue, le paramètre « DA52 » est configuré sur « 2 »
Si l'on configure le paramètre « DA52 » sur « 3 », la recirculation sera precedée d'un lavage.
Pendant que la recirculation est en cours, le contrôleur maintiendra les volets de l'air d'expulsion et de l'air extérieur fermés et le volet de l'air de recirculation ouvert, pour le temps configuré dans le paramètre « DA55 ».
La valeur du paramètre « DA53 » configurée sur « 0 » définit que le lavage a lieu sans l'intervention de la thermorégulation sur l'air. Avec la valeur du paramètre « DA53 » configurée sur « 1 », durant le lavage la thermorégulation sera activée.
Pendant que la recirculation est en cours, la touche qui permet l'interruption manuelle, par rapport à la durée prévue dans le paramètre « DA55», clignote sur l'écran principal.
15.9 Chauffage auxiliaire
En sus du chauffage obtenu au moyen du circuit frigorifique, le contrôleur peut gerer d'autres sources de chaleur telles que des résistances électriques et une batterie à eau chaude avec le signal évientuel pour unallon tampon ou un brûleur.
La logique presente dans le contrôleur est cette configurée en usine avec reference à la configuration de l'unité.
L'activation du chauffage et les logiques de fonctionnement peuvent être personalisées.
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| STH57 0 1 - | Chauffage auxiliaire - Fonct. d'été - Type de contrôle de la température | |||
| STH58 10.0 35.0 °C Chauffage auxiliaire - Fonct. d'été - Point de consigne | ||||
| STH59 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Offset de température | |||
| STH60 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Différentiel d'activation | |||
| STH61 0 100 % | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Demande minimum | |||
| STH62 0 100 % | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Demande maximum | |||
| STH91 0 1 - | Chauffage auxiliaire - Fonct. d'hiver - Type de contrôle de la température | |||
| STH93 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Offset de température | |||
| STH94 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Différentiel d'activation | |||
| STH95 0 100 % | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Demande minimum | |||
| STH96 0 100 % | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Demande maximum | |||
15.9.1 Dispositifs gérés
Le contrôle gère les dispositifs installés tels que :
- des résistances électriques divisées en un ou deux étages de puissance ;
- une batterie d'eau chaude, avec un signal analogique pour régler l'ouverture d'une vanne et un signal numérique pour commander une pompe qui s'active dés que la vanne commence à s'ouvrir. Avec cette gestion, la fonction antigel est prévue ;
- un gallon tampon, commande par un signal analogique et par un signal numérique, qui s'active dés que la demande analogue est présente. Avec cette gestion, une entree numérique est presente pour indiquer au contrôleur les alarmes eventuelles du gallon tampon et la fonction antigel est prevue;
- un brûleur, commande par un signal analogique et par un signal numérique, qui s'active dés que la demande analogue est présente. Avec cette gestion, une entrée numérique est présente pour indiquer au contrôleur les alarmes éventuelles du brûleur.
Par le biais du paramètre « STH55», le chauffage auxiliaire peut être activé pour :
- seulement en fonctionnement d'été, comme post-chauffage durant la phase de déshumidification ;
- seulement en fonctionnement d'hiver, comme unique source si le circuit frigorifique ne prévoit pas l'inversion de cycle, ou bien pour intégrer le chauffage réalisé avec le circuit frigorifique;
- tant en fonctionnement d'etre qu'en fonctionnement d'hiver.
Fonction antigel
La fonction antigel, prévue avec la gestion de la batterie à eau chaude et avec le ballon tampon, s'active avec une unité en fonctionnement, en l'absence de demande de chauffage, si la température de l'air extérieur est inférieure à la valeur configurée dans le paramètre « STH136»,
Dans le cas de la batterie à eau chaude, quand la fonction antigel s'active, le contrôle ouvre la vanne qui la commande à la valeur configurée dans le paramètre « STH137 » et active la pompe de circulation.
Dans le cas du gallon tampon, quand la fonction antigel s'active, le contrôleur envoie au gallon tampon la demande configurée dans le paramètre « STH137 » et le signal d'activation.
15.9.2 Post-chauffage
Si la valeur du paramètre « STH55 » est « 1», le chiffre auxiliaire est configuré pour le fonctionnement d'été seulement, comme post-chauffage durant la déshumidification. Le réglage peut être du type proportionnel ou PID, selon la valeur configurée dans le paramètre « STH57 ». La valeur du paramètre « STH56 » identifie la sonde de référence du réglage qui a lieu selon le point de consigne configuré dans le paramètre « STH58 ».
15.9.3 Activation avec plages horaires
L'unité peut être gérée automatiquement par le biais des plages horaires. La gestion permet l'arrêt, la variation des points de consigne et le changement de fonctionnement.
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| ES1 0 144 h P | age horsire 1 - Début | |||
| ES2 0 144 h P | age horsire 1 - Fin | |||
| ES3 0 144 h P | age horsire 2 - Début | |||
| ES4 0 144 h P | age horsire 2 - Fin | |||
| ES5 0 144 h P | age horsire 3 - Début | |||
| ES6 0 144 h P | age horsire 3 - Fin | |||
| ES7 0 15 - Variation du point de consigne - | Lundi | |||
| ES8 0 15 - Variation du point de consigne - | Mardi | |||
| ES9 0 15 - Variation du point de consigne - | Mercredi | |||
| ES10 0 15 - Variation du point de consigne - | - Jeudi | |||
| ES11 0 15 - Variation du point de consigne - | - Vendredi | |||
| ES12 0 15 - Variation du point de consigne - | - Samedi | |||
| ES13 0 15 - Variation du point de consigne - | - Dimanche | |||
| ES14 | -25.0 | 25.0 | °C | Variation du point de consigne - Rafraîchissement mécanique - Offset |
| ES16 | -25.0 | 25.0 | °C | Variation du point de consigne - Chauffage mécanique - Offset |
| ES18 0 15 - Arrêt unité - | Lundi | |||
| ES19 0 15 - Arrêt unité - | Mardi | |||
| ES20 0 15 - Arrêt unité - | Mercredi | |||
| ES21 0 15 - Arrêt unité - | Jeudi | |||
| ES22 0 15 - Arrêt unité - | Vendredi | |||
| ES23 0 15 - Arrêt unité - | Samedi | |||
| ES24 0 15 - Arrêt unité - | Dimanche | |||
| ES26 0 144 h Plage horsire 4 - Début | ||||
| ES27 0 144 h Plage horsire 4 - Fin | ||||
| ES31 0 15 - Activation mode chauffage - Lundi | ||||
| ES32 0 15 - Activation mode chauffage - Mardi | ||||
| ES33 0 15 - Activation mode chauffage - Mercredi | ||||
| ES34 0 15 - Activation mode chauffage - Jeudi | ||||
| ES35 0 15 - Activation mode chauffage - Vendredi | ||||
| ES36 0 15 - Activation mode chauffage - Samedi | ||||
| ES37 0 15 - Activation mode chauffage - Dimanche | ||||
Il est possible de configurer jusqu'à 4 plages heures par le biais des couples de paramètres de début et de fin de plage.
Pour chaque jour de la semaine, il est possible d'associer une combinaison des plages configurées pour modifier le point de consigne, éteindre l'unité et changer le type de fonctionnement.
La variation du point de consigne à l'intérieur de la plage prévue a lieu avec l'application d'un « offset » par rapport à la valeur de fonctionnement activée.
La valeur de fonctionnement active est donnée par la valeur paramétrée et par les éventuelles compensations externes.
La valeur d'« offset » peut être à la fois positive et négative. Dans le premier cas, elle sera ajoutée, tandis que dans le second cas, elle sera soustraite au point de consigne de fonctionnement.
Il est possible de paramétre une valeur d'« offset » pour le fonctionnement en rafraîchissement et une pour celui en chaudiage.
Si le chauffage auxiliaire est géré, avec l'activation des plages horaires en rafraîchissement, il gardera le point de consigne configuré dans le paramètre « STH58», tandis qu'en chauffage, il variera avec la valeur d'« offset ».
15.1 Introduction
Le contrôle estprogramme pour gerer en securite les composants constituant l'unité, en reglant son fonctionnement lorsque les conditions changent, dans le but de maintainir la continuite de service.
Dans le cadre de cette gestion, lorsque des conditions de danger s'annoncent, le contrôleur intervient en limitant partiellement ou complètement le fonctionnement de l'unité.
Pour acceder au menu des alarmes, toucher cette icone. Si l'icone est de couleur rouge, au moins une alarme est activée; si elle est grise, aucune alarme n'est activée.
Le prochain chapitre contient les codes avec les descriptions correspondantes pour les différentes conditions qui peuvent s'afficher dans le menu des alarmes.
Si I'on se rend compte de la presence de signalisations, tant avec l'unité en fonction qu'a l'arrêt, il faut immédiatement informer le service d'assistance en leur fournissant le code et la description du message et s'en tener à leurs indications.
Éviter de prendre des initiatives avant d'avoir consulté le service d'assistance.
15.2 Tableau des alarmes
Les codes d'alarme avec leurs descriptions correspondantes sont indiqués ci-après.
| Code Description Code Description | |||
| AL1 Alarme erreur mémoire interne AL29 Alarme basse température de l'air de retour | |||
| AL5 | Alarme flux d'air du transducteur de pression différentiel | AL30 | Alarme haute température de l'air de refoulement |
| AL6 | Circuit 1 - Alarme haute pression du pressostat | AL31 | Alarme basse température de l'air de refoulement |
| AL7 | Circuit 2 - Alarme haute pression du pressostat | AL32 | Limitation de la température de l'air de refoulement activée |
| AL10 | Circuit 1 - Alarme haute pression du transducteur | AL33 | Circuit 1 - Ventilation externe - Alarme protection thermique |
| AL11 | Circuit 2 - Alarme haute pression du transducteur | AL34 | Circuit 1 - Ventilation externe - Alarme protection thermique |
| AL12 Alarme Haute humidité de l'air de retour AL35 | Ventilation d'approvisionnement - Alarme protection thermique | ||
| AL13 Alarme basse humidité de l'air de retour AL36 | Ventilation de retour - Alarme protection thermique | ||
| AL14 Alarme filtres encrassés AL51 Circuit 1 - Compresseur 1 - Inverter bloqué | |||
| AL17 BMS - Alarme erreur de communication AL52 c.pOe 1 - Alarme erreur de communication | |||
| AL18 | Circuit 1 - Compresseur 1 - Alarme protection thermique | AL53 c.pCOe 2 - Alarme erreur de communication | |
| AL19 | Circuit 1 - Compresseur 2 - Alarme protection thermique | AL54 c.pCOe 3- Alarme erreur de communication | |
| AL20 | Circuit 2 - Compresseur 1 - Alarme protection thermique | AL55 Alarme séquence phases erronée | |
| AL21 | Circuit 2 - Compresseur 2 - Alarme protection thermique | AL57 | Circuit 1 - Compresseur 1 - Alarme haute température d'évacuation |
| AL26 | Limitation de la température de l'air de retour activée | AL58 | Circuit 2 - Compresseur 1 - Alarme haute température d'évacuation |
| AL27 Alarme basse température d'air extérieur AL59 | Circuit 1 - Compresseur 2 - Alarme haute température d'évacuation | ||
| AL28 Alarme haute température de l'air de retour AL60 | Circuit 2 - Compresseur 2 - Alarme haute température d'évacuation | ||
| AL61 | Alarmé erreur sonde - Circuit 1 - Compresseur 1 - Température d'évacuation | AL136 | Circuit 1 - Alarme basse pression du pressostat |
| AL62 | Alarmé erreur sonde - Circuit 2 - Compresseur 1 - Température d'évacuation | AL137 | Circuit 2 - Alarme basse pression du pressostat |
| AL63 | Alarmé erreur sonde - Circuit 1 - Compresseur 2 - Température d'évacuation | AL154 | Alarme détecteur de fuite |
| AL64 | Alarmé erreur sonde - Circuit 2 - Compresseur 2 - Température d'évacuation | AL159 | Alarme feu / fumée |
| AL65 | Alarmé erreur sonde - Température de l'air de retour | AL160 | Driver vanne 1 - Alarme erreur de communication |
| AL70 | Alarmé erreur sonde - Température de l'air de refoulement | AL161 | Driver vanne 2 - Alarme erreur de communication |
| AL72 | Alarmé erreur transducteur - Pression différentielle d'air de retour | AL162 | Humidificateur CPY - Alarme générale |
| AL73 | Alarmé erreur transducteur - Pression statique du canal de retour / Pression différentielle de l'al | AL163 | Humidificateur CPY - Signalisation générale |
| AL74 | Alarmé erreur sonde - Qualité de l'air CO2 AL164 | Humidificateur CPY - Alarme erreur de communication | |
| AL75 | Alarmé erreur sonde - Qualité de l'air VOC AL166 | Inverter 1 | - Alarme erreur de communication |
| AL78 | Alarmé erreur sonde - Humidité relative de l'air de retour | AL170 | Circuit 1 - Alarme basse surchauffe |
| AL79 | Alarmé erreur sonde - Humidité relative de l'air extérieur | AL171 | Circuit 2 - Alarme basse surchauffe |
| AL80 | Alarmé erreur sonde - Température de l'air extérieur | AL183 | Consigne de refroidissement inférieure à la consigne de chauffage |
| AL91 | Alarmé erreur sonde - Température de l'air mélangé | AL184 | Circuit 1 - Le dégivrage est terminé pour un temps maximum |
| AL94 | Alarmé erreur transducteur - Circuit 1 - Pression de condensation | AL185 | Circuit 2 - Le dégivrage est terminé pour un temps maximum |
| AL95 | Alarmé erreur transducteur - Circuit 2 - Pression de condensation | AL191 | Nombre maximum de fast restart en 1 heures atteint |
| AL98 | Alarmé erreur transducteur - Circuit 1 - Pression d'évaporation | AL192 | Nombre maximum de fast restart en 24 heures atteint |
| AL99 | Alarmé erreur transducteur - Circuit 1 - Pression d'évaporation | AL201 | Tension Min / Max |
| AL102 | Alarmé erreur sonde - Circuit 1 - Température d'aspiration | AL203 | Circuit 1 - Basse pression d'évaporation |
| AL103 | Alarmé erreur sonde - Circuit 2 - Température d'aspiration | AL204 | Circuit 2 - Basse pression d'évaporation |
| AL106 | Alarmé erreur transducteur - Pression différentielle de l'air de refoulement | AL209 | Alarme externe |
| AL107 | Alarmé erreur transducteur - Pression statique du canal d'alimentation / Pression différentielle all | AL210 | Alarme erreur EEPROM |
| AL114 | Circuit 1 - Basse différence de pression | AL212 | Alarme erreur d'accès à la mémoire interne |
| AL115 C | rcuit 2 - Basse différence de pression AL247 Circuit 1 - Compresseur 1 - Hors enveloppe | ||
| AL127 C | rcuit 1 - Compresseur 1 - Alarme entretien AL250 Résistance 1 - Alarme protection thermique | ||
| AL128 C | rcuit 1 - Compresseur 2 - Alarme entretien AL251 Résistance 2 - Alarme protection thermique | ||
| AL131 C | rcuit 2 - Compresseur 1 - Alarme entretien AL258 Chaudière - Alarme générale | ||
| AL132 C | rcuit 2 - Compresseur 2 - Alarme entretien AL259 Brûleur - Alarme générale | ||
| AL135 | Ventilation d'approvisionnement - Alarme entretien | - | - |
Inhoudsopgave
16 Introductie 110
16.1 Algemeen 110
