MANUAL DE USUARIO UATYA50BFC2Y1 DAIKIN

Unidad monobloque Roof Top

Manuale d'uso

21.1.4 Funciones del controlador c.pCO 145

22 Instrucciones rapidas 146

22.1Funciones principales 146

22.2 Encendido y apagado de la unidad 146

22.2.1 Encender y apagar la unidad desde la pantalla 146
22.2.2 Encender y apagar la unidad por autorizacion externa 146
22.2.3 Encender y apagar la unidad desde BMS 146

22.3 Cambio de las consignas 147

22.3.1 Cambio de consignas por pantalla 147
22.3.2 Cambio de consignas por BMS 147

22.4 Cambio de idioma 147
22.5 Cambio de fecha y hora 148
22.6 Configuración de las franjas horarias 148

23 Gráfico en la pantalla

23.1 Convenciones gramicas 149
23.1.1 Iconos y SYMBOLOS 149

24 Las mascaras

24.1 El arbol de las mascaras 151
24.1.1 El menu de las mascaras 152

24.2 Moverse entre los manos 153

24.2.1 Info 153
24.2.2 Solicitud 153
24.2.3 Sinóptico 154
24.2.4 Login 155

25Funciones del software

25.1 Introduccion 156
25.2 Gestión de consignas 157

25.2.1 Consigna dinamica 157

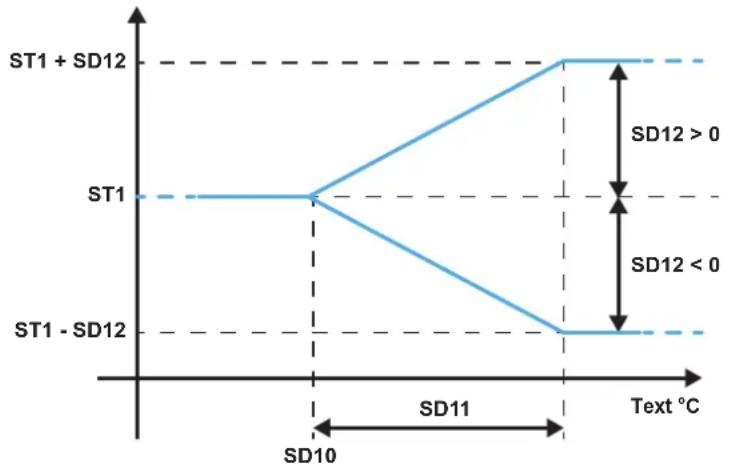

25.2.2 Consigna dinamica por sonda de aire externo en enfiambre 158
25.2.3 Consigna dinamica por sonda de aire externo en calentamento 159

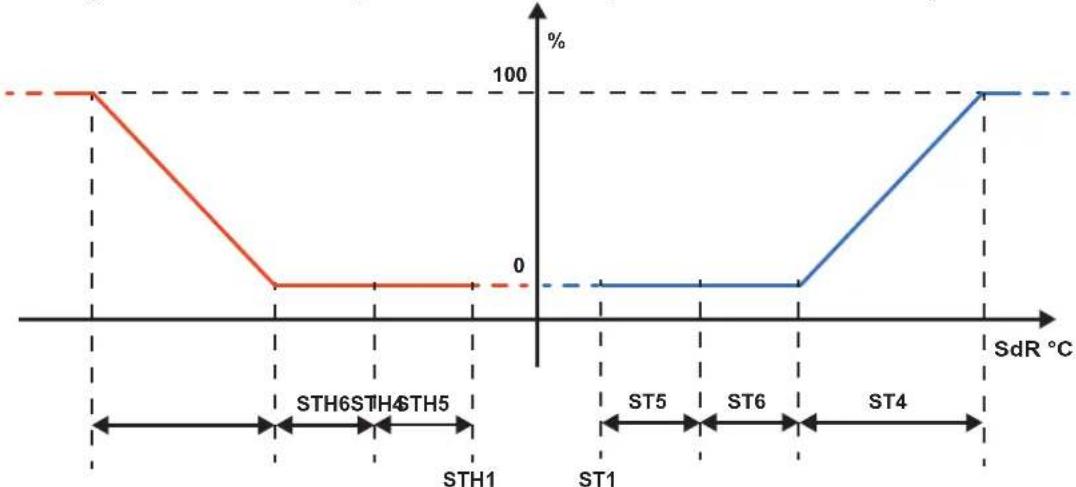

25.3 Control de la temperatura 160

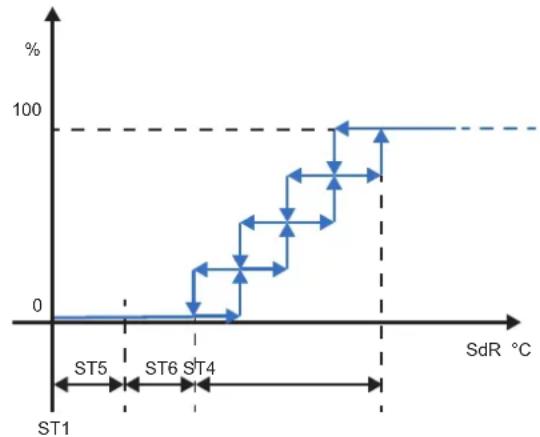

25.3.1 Termorregulacion en enfiarniento 161

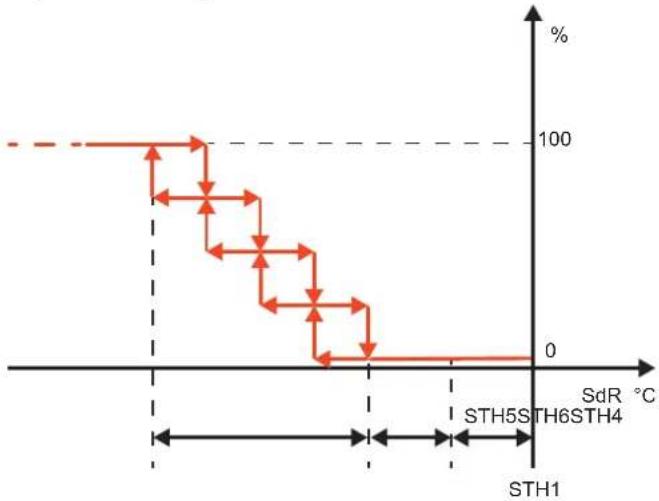

25.3.2 Termorregulacion en calentamento 163
25.3.3 Desactivacion del calentamento en funcion de la temperatura del aire externo. 165

25.4 Control de la humedad 166

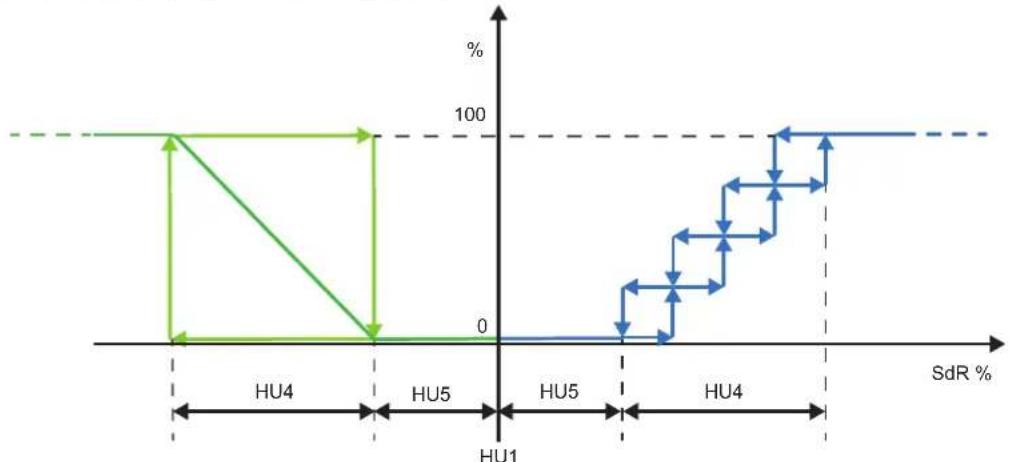

25.4.1 Control de la humedad relativa con regulacion proporcional 167
25.5 Humidificacion del aire 168
25.5.1 Funciones auxiliares del humidificador integrado 168

25.6 Deshumidificacion del aire 168
25.7 Control de la alimentacion electrica 169

25.7.1 Secuencia de fases 169
25.7.2 Tensión minima-maxima 169
25.7.3 Fast Restart 169

25.8 Gestión de las compuertas 170

25.8.1 Control de las compuertas 171
25.8.2 Gestión de las compuertas 171
25.8.3 Arranque de la unidad 171
25.8.4 Lavado 171
25.8.5 Recirculación 172

25.9 Calefacción auxiliar 173

25.9.1 Dispositivos gestionados 174
25.9.2 Poscalentamento 174
25.9.3 Activación con franjas horarias 175

25.1 Introduccion 176
25.2 Tabla de alarmas 176

21.1 General

Algunas informaciones sobre el uso de este manual.

El objetivo de este manual es proveer toda la informacion necesaria para el uso del controlador y su aplicacion software en las unidades indicadas en la portada.

Este manual no incluye informacion sobre la instalacion de las unidades ni sobre los 控les y comprobaciones previos a la prima puesta en marcha.

Agradecemos por adelantado a todas aquellas personas que señalten errors, omisiones, secciones que requiren explicaciones adiconuales o functonamente que no hayan sido incluidos.

21.1.4 Funciones del controlador c.pCO

La aplicacion software para el controlador electrico microprocesado de la series c.pCO ha sido diseado para gestionar unidades Rooftop.

Este prevé la posibiliad, mediante una configuracion adecuada, de gestionar una amplia gama de unidades con functions especialicas.

Por gestion de unidades Rooftop se entende el control del functiOnamento en condidiones seguras de los componentes de las unidas en las distinctas fases de functiOnamento previstas.

La familia del controlador electrónico microprocesado c.pCO incluye发展模式 de distinctos tamaños, lo cual permite, gracias a la flexibilitad del software, optimizar el uso empleando para cada aplicación los que poseen el número de entradas y salidas necessarias.

La tarjeta c.pCO está conectada a losDistinctosmodulos y se comuna con ellosmediante un bus de camino de alta velocidad y fiabilitad.

La interfaz del usuario del controlador es una pantalla táctil 4,3" a-colored.

22.1 Funciones principales

A continuación se ofrecen las indicaciones necessarias para intervenir en el control por lo que respecta a las principales functions de la unidad.

22.2 Encendido y apagado de la unidad

22.2.1 Encender y apagar la unidad desde la pantalla

En la mascarap principal,utilice el icono "On/Off" para acceder a la mascarap para el arranque y la parada de la unidad.

En la parte superior de la mascar se indica el estado de la unidad y en el centro hay un icono "On/Off".

Tocando el icono se modifica el estado de la unidad de "en funciona" a "apagada" y viceversa.

22.2.2 Encender y apagar launidad por autorización externa

Para poder encender y apagar la unidad por autorizacion externa, hay que asegurar de que la direccion este activada.

Para encender la unidad es必須o cerrar la autorizacion externa. Para apagarla, es必需o reabrir la autorizacion.

La autorización externa debe conectarse a los Bornes "1" y "56"presentes en la regleta.

Para poder encender y apagar la unidad por autorizacion externa, hay que asegurar de que la direccion este activada.

Para encender la unidad es必須o cerrar la autorizacion externa. Para apagarla, es必需o reabrir la autorizacion.

La autorización externa debeconectarse a los Bornes "1" y "2"presentes en la regleta.

La autorización externa debe tener un contacto limpio.

22.2.3 Encender y apagar la unidad desde BMS

Para poder encender y apagar launidad por BMS, hay que asegurar de que la funciona esté activada.

Véase el documento especialico de gestion de la referencia BMS.

22.3.1 Cambio de consignas por pantalla

Des el menu principal, se presiona "Consigna" para acceder a las pantallasonde estan presentes las functions que preven la gestion de la consigna.

En el submenu "Consignas", selección la funciona cuya consigna se quiere modifier.

Eventually, recorra los parámetros hasta que aparezca el parámetro de la consigna.

Selección el parámetro de la consigna para activar el teclado de modificación.

Configure el valor nuevo y confirme con el símbolo de lamarca de cotejo verde.

En las unidades que prevén el cambio de funciona y se hanearan la consigna de enfiambre "ST7" y la consigna de calentimiento "STH7".

Es indispensable que el valor de la consigna de enfrimiento "ST7" sea mayor que el de la consigna de calentimiento "STH7".

Si por error se configuran values que no cumplen esta condidion, el controlador activa la alarma "AL183".

Laalarma"AL183"es solamente de regulacion.

22.3.2 Cambio de consignas por BMS

Para poder modifier la consigna por BMS, hay que asegurar de que la funciona este activada.

Véase el documento especialico de gestion de la referencia BMS.

22.4 Cambio de idioma

Des el menu principal, se presiona "Idiomas" para acceder a las pantallasonde se indican los idiomas disponibles.

Si el idioma deseado no está presente en la pantalla, pueda bucarse con la ayud de las flechas.

Con la selección se activa el idioma elevado.

22.5 Cambio de fecha y hora

Recorra el menu principal hasta encontrar el grupo "Configuraciones" y selecciónelo.

En "Configuraciones", seleccione "Fecha y hora" para acceder a la pantalla para modifier las configuraciones.

Seleccionando el icono de escritura en la parte inferior derecha, se accede a la pantalla de modificacion.

Seleionando los valores individues de color verde, se activa el teclado virtual que permite configurar values yetos. Una vez configurado, el valor se debe confirmar mediante el simbolo de lamarca de cotejo.

Una vez modificados los values, la configuración se debe guardar con el icono correspondiente colocado en la parte inferior derecha.

Con la flecha hacla izquierda se posible regresar a la mascara anterior sin guardar los Cambios efectuados.

22.6 Configuración de las franjas horarias

La configuración de las franjas horarias requiere el acceso con contraseña.

Recorra el menu principal hasta encontrar el grupo "Parámetros" y selecciónelo.

Recorra el menu "Parámetros" hasta encontrar el grupo "ES Energy saving".

Selecciónando "ES Energy saving", se accede al grupo de parámetros para configurar las franjas horarias. Para la lógica de configuración de los parámetros, véase el capítulo correspondiente.

Durante la etapa de descarrollo de la aplicacion, se ha prestadosuma atencion al uso intuitivo de la interfaz del usuario.

23.1 Convenciones gramicas

El uso de la pantalla táctil permite navegar por la interfaz.

Se han utilized various iconos intuitivos para moverse mas fácilmente entre las mascaras y los differentes menus.

Otros simbolos sencillos se utilizean para indicar los componentes y las funcciones activas.

Los iconos realizados y los símbolos presentes en lasDistinctas mascaras de la interfaz se indican a continuación.

23.1.1 Iconos y simbolos

En la pantalla táctil se utilizes iconos como teclas físicas para moverse entre los niños y bajo de las máscaras. Los iconos presentes son:

"Home" este icono permite regresar a la pantalla principal. Con las teclas de flecha es posible desplazarse en el bucle actual;

"Info" este icono permite acceder a las mascaras que contienen informacion relativa al software y a la unidad. Con las teclas de flecha es possible desplazarse en el bucle actual;

"On/Off" este icono permite acceder a la mascar para la puesta en marcha o la parada de la unidad por medio de la interfaz del usuario;

"Frio/Calor" este icono permite acceder a la mascara para el cambio de funciona enfrimiento/ calentamento por medio de la interfaz del usuario;

"Menu" desdela mascaraprincipal,presionandoesteicono se pasa a la mascara"Menu".Desedcualquier.
otramascara,presionandoesteicono se regresa al nivelanterior;

"Solicitud" este icono permite acceder a las mascaras que muestran las distinctas solicitudes del equipo. Con las teclas de flecha es possible desplazarse en el bucle actual;

"Compuertas" este icono permite acceder a la mascara que muestra el estado de funcionaimiento de las compuertas. Con las teclas de flecha es possible desplazarse en el bucle actual;

"Sinóptico" este icono permite acceder a la mascar que muestra el esquema de principio del circuito de la unidad; Tocando los componentes del circuito se accede a la informacion y los parámetros que le corresponden.

Tocando este icono se accede al menu de alarmas. Si el icono está rojo, hay por lo menos una alarma activa; si el icono está gris, no hay ninguna alarma activa.

este icono aparece en la pantalla de "login" tras haber introducido la contraseña. Tocando este icono se confirma la contraseña introducida.

este icono aparece en la pantalla de "login" para el acceso con las credenciales correctas. Tocando este icono es possible regresar al bucle del menu anterior Mainteniendo el acceso con las credenciales activadas.

Algunos symbolos permiten comprender fácilmente las functions presentes en la unidad y su estado. Los simbolos son:

este symbolo, presente en todas las unidades, indica la functiOn de ventilacion. Cuando está gris, significa que la ventilacion no está functioningo; cuando tiene color, significifica que si lo está.

este symbolo indica la funcion de enfiambre. Cuando está gris, significa que el enfiambre no está,. configurando; cuando tiene color, significa que si lo está.

este sibolo indica la funci de humidificacion. Cuando esta gris, significa que la humidificacion no esta funcionando; cuando Tiene color, significa que si lo está.

este sibolo indica la funcion de deshumidificacion. Cuando esta gris, significa que la deshumidificacion no está functioning; cuando tiene color, significa que si lo está.

este symbolo indica el acceso activo tras haber hecho el "login" a parametros protegidos. Para acceder alsome paramevos es necessario introduir la contraseena segun el perfil acreditado.

atus.

este symbolo indica que la unidad está functioning en calentamento. El symbolo es comun tanto para fuentes principales como auxiliares. Si el symbolo es naranja, significa que la fuente principal está functioning. Si el symbolo es amarillo significa que la fuente auxiliar está functioning. Si los symbolos son grises, significa que las fuentes no funciona.

simpilo indica que está activa la renovación total del aire.

simpilo indica que está activa la recirculación total del aire.

A través de la interfaz del usuario, es possible acceder a toda la información y a la configuración de los parámetros relativos al funcionamento de la unidad. En el manual se indica como acceder a la información de interes y a los parámetros para la regulación de lasDistinctasfunctiones.

24.1 El árbol de las máscaras

A través de la interfaz del usuario, es possible acceder a toda la información y a la configuración de los parámedos relativos al funcionamento de la unidad. En el manual se indica como acceder a la información de interes y a los parámedos para la regulación de lasDistinctasfunctiones.

como se indica en la descripción de los iconos, desde la mascarap principal es possible acceder a la informacion y las functions mas importantes. La mayoria de los parametros y configuraciones se encuentran en mascaras divididas en un menu principal y variedes submenus.

Para navelgar y orientarse fácilmente entre las mascaras de la interfaz del usuario, se presenta a continuacion un esquema del arbol de las mascaras.

• Consignas
• Unidad
• Ventilación
• Compuerta
  * Calefacion auxiliar
• Sondas
  -1/0
• Entradas universales
• Entradas digitales
  *Conduc
• Salidas analógicas
• Salidas digitales
  Lengua
• Inglés
• Italiano
• Sueco
  *Aleman
  *Frances
• Espanol
• Polaco
• Historical de alarmas
• Gráficos
• Login
• Configuración
• Fech
• Retroiluminación
  *Network
  Terminal de usuario
• Led
• Font
  -Parametros
• ST - Enfriamento mecánico
  STH - Solo modo de calefacción
  SP-Setup
  *FA - Ventilación de entrega
  *RFA-Ventilacion de returno
• PAL - Alarmas
• CF - Configuración
  *CO-Compressors
• ET - Válvula termostática electrónica
• PID - PID Parameters
• ES - Energy saving
• Un - Unloading
  DF - Descongelar
  HU - Humedad
• PD - Pump down
• SD - Punto de aiuste dinamico
  *DA - Compuerta
  *EFA-Ventilacion e
• CA - Ajuste de sondas
• RA - Sonda del transductor a escala completa
• ENV - Envelope
• Gestión de ARCHIVOS
  *Timelog.txt
  *Cargando.conf
• Actual.conf ahorro

24.1.1 El menu de las mascaras

Desider la mascara principal, pulsando el icono "Menu", se accede al menu principal.

En el menu principal, es possible moverse con los iconos de las flechas para recorrer todos los nombres de nivel inferior.

El acces a los menos de nivel inferior depende de las credenciales del usuario. Para algunos, el acces es libre; para others, esnecessary hacer el"login"conelperfilacreditado.

Para acceder a los distinctos, basta tocar el area de color que contiene su descripción.

El uso de textos que indican el significado de los values y los parámetros presentes en las máscaras fácila su compresión y realización.

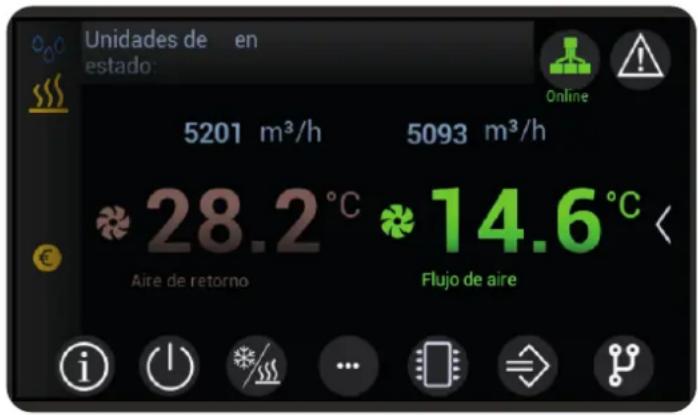

24.2 Moverse entre los manos

El uso del árbol de las máscaras帮你 a navelgar entre los niños.

Otras sugerencias facilitan el uso de los iconos realizados como teclas para moverse entre las mascaras.

Como referencia, el punto de partida es la mascara principal.

Para la interpretación y el uso de los iconos como teclas, consulte el capítulo "Convenciones gramáticas".

En la mascara principal, además del icono "On/Off", aparecen los iconos "Info", "Solicitud" y "Sinóptico" que permiten el acceso directo a bucles de información, asi como el icono "Menu" que permite acceder al menu principal indicado en el arbol de las mascaras.

Con los iconos de flecha se recorre las máscaras del mesmo nivel,@mñtras que presionando el icono "Menu" se regresa al nivel superior.

Dentro de las mascaras de los parámetros, hay algunos modificables con el texto blanco y otros solo de visualización con el texto azul.

La presión de los parámedos blancos activa la pantalla de modificación. El símbolo "marca de cotejo" confirma el dato configurado, cuando que el símbolo "x" lo cancela restableciendo elultimate configurado.

En los parámetros que se refieren a habituales, la activacion/desactivacion se efectua desplazando el circulo blanco. Alundo, aparece la confirmacion del estado.

Para fácilar la consulta, muchos parámetros y价值观 detectados aparecen bajo de various bucles de máscaras, agrupados según la uniformidad de las unidades.

24.2.1 Info

Con el icono "Info" de la mascarap principal se accede a un bucle de mascaras que contienen informacion acerca de la unidad.

24.2.2 Solicitud

Con el icono "Solicitud" de la mascarap principal se accede a un bucle de mascaras que contienen el estado de la solicitud de las functions activas en la unidad.

En las distinctas mascaras de las solicitudes aparecen las consignas correspondentes.

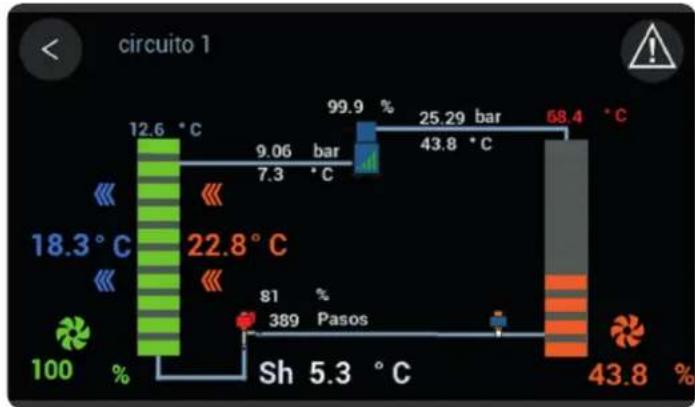

24.2.3 Sinóptico

Con el icono "Sinóptico" se accede al menu correspondiente.

El sinóptico permitte tener una visión general del estado de configuracion y de los parámedos principales.

Las máscaras varian segun las caracteristicas de cada unidad.

Los iconos "Info" presentes en las máscaras dan acceso a informaciones y parámetros del componente correspondiente.

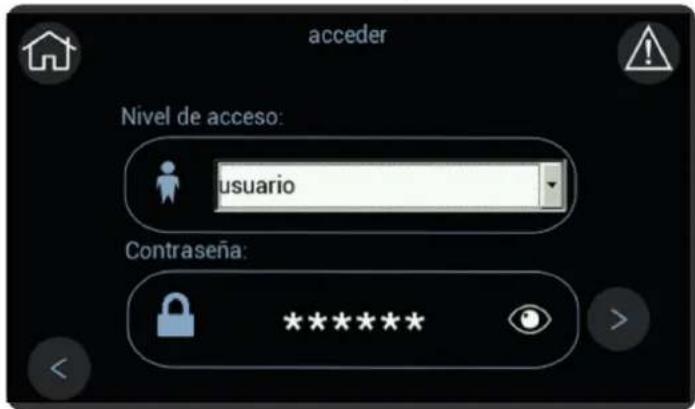

24.2.4 Login

Es indispensable能做到 the "Login" con el perfil asignado para poder acceder a los menus reservados y modifierlos parámetros correspondientes.

Para hacer el "login" es besoin proceder de lasuma forma:

• selezione el nivel de accesso previsto por sus credenciales;

• hacer click en el Campo "contrasenia", introduzca el valor de su nivel de acceso y confirmme con el simbolo de lamarca de cotejo;

• Confirme la contraseña con el icono de flecha verde en la parte inferior derecha.

La "contraseña" de usuario es "100"

La "contrasena" del serviceo es "4321"

Si la contraseña configurada es correcta, el candido se abrirá y aparecerá el símbolo de acceso a su nivel.

Para volver al menu principal, utilise el icono de flecha verde en la parte inferior izquierda.

El icono del hombre con la flecha a la izquierda conlleva la salute del nivel de acceso.

Mientras el acceso este activo, el symbolo correspondiente aparecerá en la parte superior derecha de todas las masscaras, salvo aquella principal.

La salute del "login" se realiza automaticallymente après de un cierto tiempo de inactividad de la pantalla.

25.1 Introduccion

En el controlador se ha cargado un software especial para la gestión de las unidades.

El software consta de un conjunto de functions dedicadas a las conditions de functiamento previstas para las unidades.

En losproximos capitulos se describen todas las functions gestionadas por el software, desde las mas comunes que estan presentes en todas las unidades hasta aquellas dedididas a versiones o modelos especificos.

Algunas functionsAquicdesritas podrian estar disponible solamente en versiones o tamanos
especificos, o bien segun los accesorios selec tionados.

En la descripción de lasDistinctasfuneciones,se da porhecho elconocimiento del usuario sobreelfunctionamento de las unidades yde sus respectivos circuitos hidrúlicos o frigoríficos.Todaslasdescipiones,las configuraciones y los parámetros indicados se refieren a unidades instaladascorrectamente segundispuesto enladocumentacion correspondiente.

25.2 Gestión de consignas

La consigna de regulación depende principalmente de los parámetros "ST1" y "STH1".

A continuación se indica los parámetros de consigna minima y Tmaxima programables.

Parámetro Min. Max.		UM Descripción
ST1 ST2 ST3 °C Enfiamniento mecánico - Consigna de temperatura
STH1 STH2 ST3 °C			Calentimiento mecánico / Calentimiento auxiliar en función bajo invernal - Consigna de temperatura

Existenrogenuesauxiliareqpermitenmodificar(sumarorrestar)unvalordecompensacion(offset)aestosvaloresdeconsigna.

En todo caso,该如何 variación automática de la consigna está compendiosa bajo el上限es correspondientes.

Con el parámetro "SD2" es possible decide con qué funciona el variegación de la consigna. La función habilitada en la fabricula es la una disponible.

25.2.1 Consigna dinamica

La consigna dinámica es una función habitada por el fabricante.

A continuación se indicate los parámetros de referencia en la gestión de la consigna dinámica.

Parámetro Min. Max.		UM Descripción
ST1 ST2 ST3 °C Enfriación		micho mecañico - Consigna de temperatura
STH1 STH2 STH3 °C			Calentimiento mecánico / Calentimiento auxiliar en funciona invernal - Consigna de temperatura
SD2 0 2 - Estados de la		unidad en que está	activo
SD10	0.0	55.0	°C	Enfriimiento mecánico - Temperatura aire externo - Umbral de activación compensación
SD20	0.0	55.0	°C	Calentimiento mecánico - Temperatura aire externo - Umbral de activación compensación

25.2.2 Consigna dinática por sonda de aire externo en enfiambre

La consigna configurada en el valor del parámetro "ST1" se "compensa" con disrespect a la temperatura del aire externo.

Los parámetros implicados se indican en la tabla

Los values de los parámetros son indicativos. En casos especialicos, es possible configurarotiros价值观es.

Parámetro Valor UM Descripción
ST1 27.0 °C Enfriimiento mecánico - Consigna de temperatura
SD2 1 - Estados de la unidad en que está activo
SD10 25.0 °C			Enfriimiento mecánico - Temperatura aire externo - Umbral de activación compensación

A continuación se offers a representation gráfica.

Fig. 37 Variación de consigna al cambio la temperatura del aire en enfiambre

Donde "Text" es el valor de la temperatura de aire externo.

Con esta funciona activa, el valor de consigna con el que el controlador gestionará la temperatura del aire en enrriamento sera:

• si la temperatura del aire除外 es menor que el valor configurado en el parámetro "SD10", el valor de la consigna de regulación está algo configurado en el parámetro "ST1";
• si la temperatura del aire externo es mayor que el valor configurado en el parámetro "SD10" tras sumarle el valor configurado en el parámetro "SD11", el valor de la consigna de regulación sera lasuma de los values configurados en los parámetros "ST1" y "SD12";
• si la temperatura del aire externo está compendia entre los values del parámetro "SD10" y lasuma de los values de los parámetros "SD10" y "SD11", el valor de la consigna de regulación variará proportionalmente entre el valor configurado en el parámetro "ST1" y lasuma de los values configurados en los parámetros "ST1" y "SD12".

El parámetro "SD12" pueda asumir tanto valore positivos como valore negativos. Con valore negativos, el parámetro "SD12" se resta del valor del parámetro "ST1".

25.2.3 Consigna dinamica por sonda de aire externo en calentamento

La consigna configurada en el valor del parámetro "STH1" se "compensa" con Respecto a la temperatura del aire externo.

Los parámetros implicados se indican en la tabla.

Los values de los parámetros son indicativos. En casoesspecificos, es possible configurarotiros价值观s.

Parámetro Valor UM		Descripción
STH1 40 °C			Calentimiento mecánico / Calentimiento auxiliar en funciona bajo invernal - Consigna de temperatura
SD20 15.0 °C			Calentimiento mecánico - Temperatura aire externo - Umbral de activación compensación
SD21 10.0 °C	Calentamento mecánico - Temperatura aire externo - Diferencial de activación
SD22 5.0 °C			Calentimiento mecánico - Temperatura aire externo - Augusto / disminución max. de la consigna

A continuación se offers a representation gráfica.

Fig. 38 Variación de la consigna al mover la calentación en calentimiento

Donde "Text" es el valor de la temperatura de aire externo.

Con esta funciona activa, el valor de consigna con el que el controlador gestionará la temperatura del aire en calentimiento sera:

• si la temperatura del aire externo es menor que el valor configurado en el parámetro "SD20", el valor de consigna de regulación está algo configurado en el parámetro "STH1";
• si la temperatura del aire externo es menor que el valor configurado en el parámetro "SD20" tras restarle el valor configurado en el parámetro "SD21"; el valor de la consigna de regulación sera lasuma de los values configurados en los parámetros "STH1" y "SD22";
• si la temperatura del aire externo está compendia entre los values del parámetro "SD20" y la diferencia entre los values de los parámetros "SD20" y "SD21", el valor de la consigna de regulación variará proportionalmente entre el valor configurado en el parámetro "STH1" y lasuma de los values configurados en los parámetros "STH1" y "SD22".

El parámetro "SD22" pueda asumir tanto valore positivos como valore negativos. Con valore negativos, el parámetro "SD22" se resta del valor del parámetro "STH1".

25.3 Control de la temperatura

Los dispositivos de enfiambre y calentamente se gestionan en func del valor de temperatura medido por la sonda de referencia.

La banda proporcional identifica el Campo de regulacion del acondicionador y possible asumir values independentes en calentamento y enfiambre.

La zona muerta identifica el Campo de inhibidion de los dispositivos en torno a la consigna (su uso responde a la necessities de evacar oscilaciones de la regulacion).

En elARRYe diagrama se ilustra el comportamento de los dispositivos de calentamento y enfiarniento.

Fig. 39 Representación gráfica de los dispositivos para el control de la temperatura

Parámetro Min. Max.		UM Descripción
ST1 ST2 ST3 °C Enfriamenti mecanico - Consigna de temperatura
ST4 0.0 25.0 °C				Enfriamenti mecánico - Control proportional - Diferencial deactivación
ST5 0.0 25.0 °C				Enfriamenti mecánico - Control proportional - Zona neutra deactivación
ST6 0.0 25.0 °C Enfriamenti mecanico - Control proportional - Compensación
ST9 0 7 - Sonda de regulación
ST11	0 2 - Tipo de control de la temperatura
PID70	0 10000	- Enfriamenti mecanico - Kp
PID71	0 10000	- Enfriamenti mecanico - Ki
PID72	0 10000	- Enfriamenti mecanico - Kd
PID76	0.0 25.0 °C Enfriamenti mecanico - Banda muerta
PID78	0 2 - Enfriamenti mecanico			- Posición banda muerta
STH1	10.0 35.0 °C			Calentimiento mecánico / Calentimiento auxiliar en functúnamente invernal - Consigna de temperatura
STH4	0.0 25.0 °C Calentimiento mecanico - Proporcional - Diferencial de activación
STH5	0.0 25.0 °C Calentimiento mecanico - Proporcional - Zona neutra de activación
STH6	0.0 25.0 °C Calentimiento mecanico - Proporcional - Compensación

Según el valor configurado en el parámetro "ST9" para el enfiambre y "STH9" para el calentimiento, la sonda de regulación es:

• 0 = sonda de temperatura aire de impulsión;
• 1 = sonda de temperatura aire de returno;

Según el valor configurado en el parámetro "ST11" para el enfiambre y "STH11" para el calentimiento, el tipo de regulación de la temperatura es:

25.3.1 Termorregulación en enfiambre

La termorregulacion de la unidad se realiza en funcion del parametro "ST9", que determina la sonda de referencia para la temperatura configurada en la consigna (parametro "ST1"), y del parametro "ST11", que determina el tipo de regulacion.

Con la regulacion proportional, el controlador activa los recursos disponibles con el aumento del valor leido por la sonda de referencia respecto al valor configurado en la consigna.

Con la regulación "Cascade", el controlador activa los recursos manteniendo controlada la temperatura del aire de impulsión.

Con la regulación PID, el controlador activa los recursos disponibles con el aumento de la solicitud. El controlador calcula la solicitud verificando el valor leido por la sonda de referencia respecto al valor configurado en la consigna y a su variación temporal, utilizing los parámetros configurados en el PID.

Control de temperatura proporcional

Con el parámetro "ST11" configurado en "0" se activa el control proportional.

Los parámetros relativos al control proporcional de la temperatura se indicate en la tabla.

Los values de los parámetros son indicativos. En casos espécíficos, es possible configurarotiros价值观es.

Parámetro Valor UM Descripción

ST1 24.0 °C Consigna de temperatura

ST4 2.0 °C Control proportional - Enfriamento - Diferencial de activación

ST5 0.1 °C Control proportional - Enfriamento - Zona neutra de activación

ST6 0.1 °C Control proportional - Enfriamento - Compensación

A continuación se ofrece una representation gráfica.

Fig. 40 Representación gráfica de la solicitud del enfiambre

Además de los parámetros indicados en la tabla, las siglas de la grática se refieren a:

• SdR = sonda de referencia;
• % = valor porcentual de la solicitud.

Control de temperatura "Cascada"

Con el parámetro "ST11" configurado en "1" se activa el control "Cascada".

Esta funciona satisface la solicitud del systema manteniendo la temperatura del aire en impulsion bajo de values de comfort.

Esto ocurre con el calculo de una consigna virtual obtenida de la consigna configurada corrigida con el valor de la temperatura del aire en returno.

La correccion de la consigna ocurre dinamicamente al cuiar la temperatura del aire en impulsion.

Los parámetros relativos al control Cascada de la temperatura se indicaten en la tabla.

Los values de los parámetros son indicativos. En casos espécíficos, es possible configurarlos价值观es.

Parámetro Valor UM Descripción

ST42 24.0 °C Control Cascada - Consigna de launidad

ST43 0.5 °C Enfriamente mecánico - Control Cascada - Compensación Cambio de modo

ST44 4.0 °C Enfriamente mecánico - Control Cascada - Diferencial de trabajo

ST45 15.0 °C Enfriamente mecánico - Control Cascada - Consigna minima de impulsión

A continuación, se muestra una representationGRAFICA de la regulación.

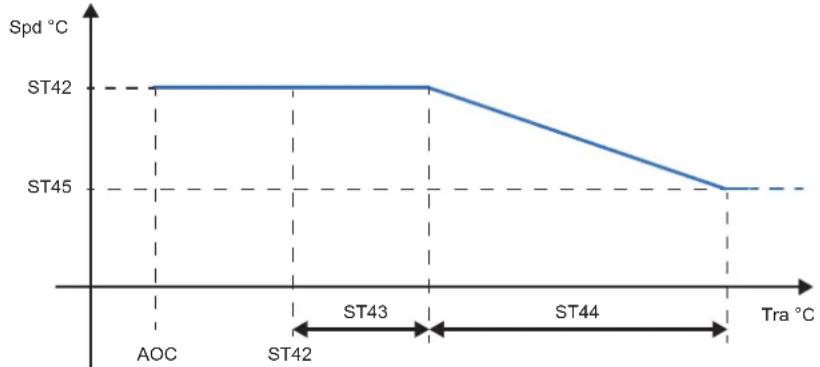

Fig. 41 Variación de la consigna en impulsión con regulación "Cascada" en enfiambre

Además de los parámetros indicados en la tabla, las siglas de la grática se refieren a:

• Spd = consigna aire en impulsión;
• Tra = temperatura aire de returno;
• AOC = cambio automático del funciona.

25.3.2 Termorregulación en calentimiento

La termorregulacion en calentamento de la unidad se realiza en funcion del parametro "STH9", que determina la sonda de referencia para la temperatura configurada en la consigna (parametro "STH1") y del parametro "STH11", que determina el tipo de regulacion.

Con la regulación proportional, el controlador activa los recursos disponibles con la disminución del valor leido por la sonda de referencia respecto al valor configurado en la consigna.

Con la regulación "Cascada", el controlador activa los recursos manteniendo controlada la temperatura del aire de impulsión.

Con la regulación PID, el controlador activa los recursos disponibles con el aumento de la solicitud. El controlador calcula la solicitud verificando el valor leido por la sonda de referencia respecto al valor configurado en la consigna y a su variación temporal, utilizing los parámetros configurados en el PID.

Control de temperatura proporcional

Con el parámetro "STH11" configurado en "0" se activa el control proportional.

Los parámetros implicados se indican en la tabla.

Los values de los parámetros son indicativos. En casoespecíficos, es possible configurarotiros价值观s.

Parámetro Valor UM Descripción
STH1 20.0 °C		Calentimiento mecánico / Calentimiento auxiliar en funciona invernal - Consigna de temperatura
STH4 2.0 °C Calentimiento mecánico - Proporcional - Diferencial de activación
STH5 0.0 °C Calentimiento mecánico - Proporcional - Zona neutra de activación
STH6 0.0 °C Calentimiento mecánico - Proporcional - Compensación

A continuación, se ofrece una representation gráfica.

Fig. 42 Representación gráfica de la solicitudes del calentimiento por etapas

Además de los parámetros indicados en la tabla, las siglas de la grática se refieren a:

• SdR = sonda de referencia;
• % = valor porcentual de la solicitud.

Control de temperatura con Cascada

Con el parámetro "ST11" configurado en "1" se activa el control "Cascada".

Esta funciona satisface la solicitud del systema manteniendo la temperatura del aire en impulsion bajo de values de comfort.

Esto ocurre con el calculo de una consigna virtual obtenida de la consigna configurada corrigida con el valor de la temperatura del aire en returno.

La correccion de la consigna ocurre dinamicamente al cuiar la temperatura del aire en impulsion.

Los parámetros relativos al control Cascada de la temperatura se indicaten en la tabla.

Los values de los parámetros son indicativos. En casos espécíficos, es possible configurarotiros价值观es.

Parámetro Valor UM Descripción

ST42 24.0 °C Control Cascada - Consigna de launidad

STH46 0.5 °C Calentimiento mecánico - Control Cascada - Compensación cambio de modo

STH47 4.0 °C Calentimiento mecánico - Control Cascada - Diferencial de trabajo

STH49 30.0 °C Calentimiento mecánico - Control Cascada - Consigna的最大ima de impulSION

A continuación, se muestra una representationGRAFICA de la regulación.

Fig. 43 Variación de la consigna en impulsión con regulación "Cascada" en calentimiento

Además de los parámetros indicados en la tabla, las siglas de la grática se refieren a:

• Spd = consigna aire en impulsión;
• Tra = temperatura aire de returno;
• AOC = cambio automático del funciona.

Si la temperatura del aire de returno es menor que la diferencia entre los values configurados en los parámetros "ST42" - "STH46", el valor de la consigna del aire de impulsionurrenta gradualmente del valor del parámetro "ST42" al valor del parámetro "STH49", bajo el valor del diferencial configurado en el parámetro "STH47".

25.3.3 Desactivación del calentimiento en función de la temperatura del aire externo.

El valor de la temperatura del aire externo se usa para desactivar las fuentes de calentimiento de la unidad. La desactivacion ocurre por alta y baja temperatura.

Los parámetros implicados se indican en la tabla.

Los values de los parámetros son indicativos. En caso específicos, es possible configurarotiros价值观es.

Parámetro Valor UM		Descripción
STH14 -20.0 °C			Calentimiento mecánico - Umbral de desactivación por temperatura baja aire externo
STH15 30.0 °C			Calentimiento mecánico - Umbral de desactivación por temperatura alta aire externo
STH123 -30.0 °C			Calentimiento auxiliar - Umbral de desactivación por temperatura baja aire externo
STH124 50.0 °C			Calentimiento auxiliar - Umbral de desactivación por temperatura alta aire externo

El calentimiento obtenido por medio del circuito frigorífico se inhabilita por:

• temperatura baja del aire externo, si está por debajo del valor configurado en el parámetro "STH14"; la reactivación ocurre cuando la temperatura vuelve a estar por encima del valor configurado en el parámetro "STH14" aumento por +1^ ;
• temperatura alta del aire除外, si está por encima del valor configurado en el parámetro "STH15"; la reactivación ocurre cuando la temperatura vuelve a estar por debajo del valor configurado en el parámetro "STH15" disminuido por +1^ .

El calentamento auxiliar se inhabilita por:

• temperatura bajo del aire externo, si está por debajo del valor configurado en el parámetro "STH123".La reactivación ocurre cuando la temperatura vuelve a estar por encima del valor configurado en el parámetro "STH123" aumento por +1^ ;
• temperatura alta del aire除外, si está por encima del valor configurado en el parámetro "STH124"; la reactivación ocurre cuando la temperatura vuelve a estar por debajo del valor configurado en el parámetro "STH124" disminuido por +1^ .

25.4 Control de la humedad

Los dispositivos de control de la humedad se gestionan en función del valor medido por la sonda de referencia. Este valor se comparará con el valor deseado (consigna) y, en función de la diferencia, seactivaran los dispositivos más idoneos.

La banda proportiional identifica el Campo de regulacion del acondicionador y asume los mismos values tanto para la humidificacion como para la deshumidificacion.

La zona muerta identifica el Campo de inhibicion de los dispositivos en torno a la consigna (su uso responde a la necessities de evacar oscilaciones de la regulacion).

En elARRYe diagrama se ilustra el comportamento de los dispositivos de humidificacion y deshumidificacion.

Fig. 44 Representación gráfica de los dispositivos para el control de la humedad

Los parámetros implicados se indican en la tabla.

Parámetro Min. Max.		UM Descripción
HU1 HU2 HU3	% Consigna humedad relativa
HU4 0.0 25.0 % Diferencial de regulación humedad relativa
HU5 0.0 10.0 % Zona neutra de regulación humedad relativa
HU6 HU7 HU8	g/kg Consigna humedad absoluta
HU9 0.0 10.0 g/gkg Diferencial de regulación humedad absoluta
HU10	0.0 10.0 g/kg Zona neutra de regulación humedad absoluta
HU11	0	1	- Tipo de control del valor de humedad

Según el valor configurado en el parámetro "HU11", el valor de referencia de la humedad es:

25.4.1 Control de la humedad relativa con regulacion proporcional

La configuración del parámetro "HU11" en "0" implica que la regulación de la humedad se realizará sobre el valor relativivo.

La gestion de la humedad relativa se realiza en funcion del parametro "HU14", que determina la sonda en la que el control debe garantizar elostenimiento de la consigna configurada, y del parametro "HU12", que determina el tipo de regulacion.

Los parámetros implicados se indican en la tabla.

Los values de los parámetros son indicativos. En casos espécíficos, es possible configurarotiros valores.

Parametro Valor UM Descripción

HU4 5.0% Diferencial de regulacion humedad relativa

HU5 0.5% Zona neutra de regulación humedad relativa

A continuación se ofrece una representationGRAFICA.

Fig. 45 Control de la humedad relativa

25.5 Humidificación del aire

El controlador可以选择 gestionar la humidificacion del aire por medio de un humidificador integrado en la unidad. El controlador está programado de fabrica con todos los paramedos你需要 para gestionar el humidificador instalado.

25.5.1 Funciones auxiliares del humidificador integrado

La gestion del humidificador prevé algumas functions auxiliares que se describe a continuacion.

25.5.1.1 Descarga manual de agua

La direccion de descarga manual de agua prevé el vaciado completo del cilindro del humidificador. Dicha direccion para activarse desde la pagina web tras haber iniciado sesión con el nivel Service (Servicio). Si el humidificador está produciendo vapor, al activarse la direccion se detiene inmediamente la produccion.

25.5.1.2 Prelavado

La función de prelimvado permite limpar las lineas de agua y el cilindro del humidificador. El cilindro se llama y se vacía 3 vezes para eliminar cualquier impureza presente en los tubos y el cilindro; se recomienda activar la funciona sobre todo après de efectuar las conexiones hidrálicas o de sustituir el cilindro. Dicha funciona para activarse desde la网页 web tras haber iniciado sesión con el nivel Service (Servicio). Si el humidificador está produciendo vapor, alactivarse la funciona se detiene inmediamente la produccion.

25.5.1.3 Descarga por inactividad

Para evaporar el estancimiento de agua en el cilindro del humidificador, que conlleva el riesgo de proliferacion de algas o bacterias (por ej. legionella), si el cilindro permanece lleno de agua durante mas de 72 horas consecutivas sin que se produca vapor en ningún momento, se activa la9funcion de descarga por inactividad: el cilindro se vacia y permanece vacio hasta recibir una nuevo Solicitud de produccion de vapor. La9funcion siempre esta activa y el intervalo de inactividad es fijo.

25.6 Deshumidificacion del aire

La deshumidificacion del aire es requerida en fase de enfiambre,onde occurre de modo natural.

Si se produce una solicitud simultanea de enfiambre y deshumidificacion, el controlador activa los compresores en base a la mayor de las dos Solicitudes.

Es posible que se alcance la consigna de temperatura sin haber alcanzado la de humedad. En este caso, el controlador fuerza ulteriormente el enfiambre llovando la temperatura por debajo de la consigna configurada.

Para evaporar la disminución excessiva del valor de la energia del aire en el ambiente, el controlador usa los dispositivos de calentimiento presentes en la unidad para poscalentar el aire.

25.7 Control de la alimentacion electrica

Las unidades peuvent equiparse con protecciones contra conexiones Incorrectas de la secuencia de fase o variaciones de tensión fuera de los limites previstos durante el funcionaimiento.

Las protecciones constan de relés que, por medio de un contacto electrico, signalan la alarma en una entrada digital del controlador (la entrada digital correspondiente se indica en el esquema electrico).

En launidad se pueda instalar un relé para controlar la secuencia de fases correcta, un relé para controlar la tensión de alimentación, o bien un relé que gestiona ambas unidades.

25.7.1 Secuencia de fases

La conexión Incorrecta de la secuencia de fases de la unidad se gestiona con un relé especialico. En caso de conexión Incorrecta de la secuencia de fases, el relé abre un contacto electrico que activa la alarma "AL55" en la pantalla del controlador.

La caso de connexion Incorrecta de la secuencia de fases se pueda verificar solamente al instalar launidad o en caso de intervenciones en la linea de alimentacion electrica.

Para efectuar la connexion correcta, es necessarioURTar la tension a la unidad. La alarmasapareceral restablecerse la alimentacion.

25.7.2 Tensión minima-maxima

El controlador可以选择 gestionar las situaciones que pueda producirse si la variación de la tensión de alimentación de launidad se aleja excessivamente de los values previstos.

25.7.3 Fast Restart

La activacion de la funcion "Fast Restart" con la presencia de un "ultracap" que mantiene alimentado electrically el controlador permitte la maxima reduccion del retraso en el reinicio de los compresores de la unidad.

Esto es possible porque el controlador inicia el conteo del tiempo minimo de "OFF" en el momento en que se produce el apagón.

El controlador detecta los problemas de la alimentacion eletrica principal mediante una entrada digital y los gestiona como alarmas.

Para proteger la integridad de los compresores, el controlador gestiona el numero maximal de arranques por hora mediente el retraso de dos arranques consecutivos.

El reinicio rápido tras un apagón depende de la solicitud de la termorregulación. Debe estar presente la solicitud de enfiambre o deshumidificación, además de la compensación de activación de al menos un compresor.

La func "Fast Restart" no afecta la integrid de los compresores, limitando en todo caso el numero de arranques rapiados en una hora y a lo longo de la jornada.

25.8 Gestión de las compuertas

Además del recambio del aire en el ambiente, el controlador pueda gestionar otheras functions asociadas a la mejor del comport y la economía del systema.

Las functions que se pueda gestionar dependen del numero de compuertas presentes en la unidad:

-idad con 2 compuertas para recambio del aire solamente;
-idad con 3 compuertas cuando está presente el free cooling / free heating;
- unidas con 4 compuertas, cuando se instala un systeme de recuperacion de calor ademas de refrigeracion / calefaction gratuite.

La regulación de las compuertas pueda ser lineal o proportional.

Unidad con 2 compuertas

Las unidades con 2 compuertas tienen una compuerta para la renovacion del aire externo y另一边 para el aire de recirculacion.

Normalmente, su funccionamento es complementario: el percentaje de aperture de la compuerta del aire externo es igual al percentaje de cierre del aire de circulacion.

Unidad con 3 compuertas

Las unidades con 3 compuertas tienen una compuerta para la renovacion del aire externo, una para el aire de expulsion y una para el aire de recirculacion.

Normalmente, la aperture de la compuerta del aire externo es laquia que la del aire de expulsion, cuando que la del aire de recirculación es complementaria a las otheras dos: el percentaje de apertura de la compuerta del aire externo y la de expulsion es igual al percentaje de ciderre del aire de recirculación.

Unidad con 4 compuertas

Las unidades con 4 compuertas Tiene aquellas presentes en las unidades de 3 compuertas y una cuarta. La cuarta compuerta es other compuerta para el aire externo.

La cuarta compuerta permite el paso del aire externo a工程技术 del recuperador cuando la recuperacion está en func tion y esta cerrada durante el functionamento free cooling.

En realizad, si el recuperador no está dimensionado para el 100% del caudal de aire, en la unidad hay una quinta compuerta. Se tratate de other compuerta de expulsion aplicada durante el functionamento free cooling para excluir el intercambiador de recuperacion.

Los parámetros implicados se indicaten en la tabla.

Parámetro Min. Max.		UM Descripción
DA43 0.0 50.0	°C
DA44 -20.0 16	°C
DA45 0 100 %
DA52 0 3 -	Aire externo - Puesta en régimen - Configuración
DA54 0 999 min	Aire externo - Puesta en régimen - Duración lavado

25.8.1 Control de las compuertas

El controlador prevé dos modos de control de las compuertas: "estándar" y "adaptativo".

Cuando se requiere que las compuertas mantengan una posicón fija, por exemple, para el caudal correcto del aire de renovación, pueda haber conditiones del sistema para las que la seals de las compuertas no garantice el valor del percentaje de aire deseado.

25.8.1.1 Control "estándar"

El control "estandar" prevé que las compuertas mantengan la posición independiente del percentaje real de aire de renovación.

25.8.1.2 Control "adaptativo"

El control "adaptativo" corrige la aperture de las compuertas en función del percentaje de aire de renovación-Requerido. Para que el control esté activo, es necesaria la presencia de la sonda del aire de mezcla.

El controlador, por medio de los values de temperatura del aire de returno, del aire externo y de los respectivos percentajes de aperture de las compuertas, calcula el valor teorico del aire de mezcla.

El controlador compar el valor del aire de mezcla calculado con aquel medido y, por medio de un PID, corrighe la;.
senal de las compuertas hasta anular la diferencia.

25.8.2 Gestión de las compuertas

El controlador可以选择 gestionar la regulación de las compuertas de forma lineal o proporcional.

La gestion "lineal" permite abrir la compuerta con un ángulo de inclinación equivalente al percentaje de aperture requerido.

La gestion "proporcional" permite a las compuertas realizar una aperture de paso del aire, con Respecto al máximo disponible, equivalente al percentaje de aperture requiredo.

Todas las unidades provistas de compuertas se configuran por defecto con la gestion de tipo "proportional".

25.8.3 Arranque de la unidad

Al arrancar la unidad, poder estar previstas ciertas gestiones querequiren regulaciones particulares de las compuertas.

Si al arrancar la unidad no está previstos ni el "lavado" ni la "recirculación", independiente del número de compuertas presentes, el controlador predispone su aperture al percentaje configurado para el recambio de aire.

25.8.4 Lavado

El lavado es el recambio de aire del ambiente y se obtiene expulsando todo el aire de returno e introduciendo en el ambiente solo aire externo.

Si al arrancar la unidad está previsto el lavado, el parámetro "DA52" debe estar configurado en "1".

Durante laexecution del lavado, el controladormantrada las compuertas del aire de expulsion y del aire externo a la aperture maxima configurada y la compuerta del aire de recirculacion a la posicjion de cierre correspondiente, durante el tiempo configurado en el parametro "DA54".

El valor del parámetro "DA53" configurado en "0" define que el lavado ocurre sin la intervención de la termorregulación del aire. Con el valor del parámetro "DA53" configurado en "1", la termorregulación está activa durante el lavado.

Si el lavado ocurre con la termorregulación activa, la posición de las compuertas podrapear de conditiones derivadas del funciona de los compresores.

Durante la execución del lavado, en la mascarara principal parpadeará la tecla que permitte la interrupción manual con el respecto a la duración prevista en el parametro "DA54".

25.8.5 Recirculación

La recirculación completa del aire, al arrancar el sistema o después de un lavado, permitte alcantar más rápidos las consignas de temperatura y humedad configuradas.

Si al arrancar la unidad está prevista solamente la recirculación de aire, el parámetro "DA52" debe estar configurado en "2".

Configurando el parámetro "DA52" en "3", la recirculación está precedida de un lavado.

Durante la execución de la recirculación, el controlador工程技术 de compuertas del aire de expulsion y del aire externo cerradas y la compuerta del aire de recirculación abierta, durante el tiempo configurado en el parámetro "DA55".

El valor del parámetro "DA53" configurado en "0" define que el lavado ocurre sin la intervención de la termorregulación del aire. Con el valor del parámetro "DA53" configurado en "1", la termorregulación está activa durante el lavado.

Durante la execución de la recirculación, en la mascarap principal parpadeará la tecla que permitte la interrupción manual con elamento prevista en el parametro "DA55".

25.9 Calefactiono auxiliar

Además del calentimiento ob让它 por medio del circuito frigorífico, el controlador peut gestionar other fuentes de calor que pueen ser una resistencias eletricas, una batería de agua caliente con possible autorización para una caldera o un quemador.

La lógica presente en el controlador es aquella programada en la fabrica con disrespect a la configuración de la unidad. La habilisión del calentimiento y las lógicas de funcionaiento se pueda personalizar.

Los parámetros implicados se indicate en la tabla.

Parámetro Min. Max.		UM Descripción
STH57 0 1 -
STH58 10.0 35.0 °C Calentamiento auxiliar			- Func. veraniego - Consigna
STH59 0.0 25.0 °C			- Func. veraniego - Func. veraniego - Proporcional - Compensación de la temperatura
STH60 0.0 25.0 °C			- Func. veraniego - Func. veraniego - Proporcional - Diferencial de activación
STH61 0 100 %			- Func. veraniego - Func. veraniego - Proporcional - Solicitud minima
STH62 0 100 %			- Func. veraniego - Func. veraniego - Proporcional - Solicitud maximizinga
STH91 0 1 -			- Func. invernal - Tipo de control de la temperatura
STH93 0.0 25.0 °C			- Func. invernal - Func. invernal - Proporcional - Compensación de la temperatura
STH94 0.0 25.0 °C			- Func. invernal - Func. invernal - Proporcional - Diferencial deactivación
STH95 0 100 %			- Func. invernal - Func. invernal - Proporcional - Solicitud minima
STH96 0 100 %			- Func. invernal - Func. invernal - Proporcional - Solicitud maximizinga

25.9.1 Dispositivos gestionados

El controlador gestiona los dispositivos instalados, que peuvent ser:

• resistencias electricas divididas en una o dos etapas de potencia;
• una batería de agua caliente, conSEO analógica para regular la aperture de una valvula y una autorización digital para controlar una bomba que se activa en cuando comienza a abrirse la valvula. Con esta gestión está prevista la función antihielo;
• una caldera controlada por una ASNALOGICA y por una autorizacion digital que se activa en cuando aparece la solicitud analogica. Con esta gestion está presente una entrada digital para informar al controlador posibles alarmas de la caldera y está prevista la referencia antihielo;
• un quemador controlado por una SERIAL ANALGica y por una autorizacion digital que se activa en cuando aparece la solicitud analogica. Con esta gestion está presente una entrada digital para informar al controlador posibles alarmas del quemador.

Por medio del parámetro "STH55" es possible Habiliar el calentimiento auxiliar para:

• el funciona veraniego solamente, como poscalentimiento durante la fase de deshumidificacion;

• el funciona invernal solamente, como fuente unica si el circuito frigorífico no prevé la inversion de ciclo, o bien como integrazione del calentimiento efectuado con el circuito frigorífico;

• tanto en funciónvertinganiego como invernal.

Función antihielo

La func i anthielo prevista con la gestion de la bateria de agua caliente y con la caldera se activa con la unidad en configurado en el parametro "STH136".

En el caso de la batería de agua caliente, cuando se activa la función antihielo el controlador abre la valvula que la Controlsal valor configurado en el parametro "STH137" y activa la bomba de circulación.

En el caso de la caldera, cuando se activa la función antihielo el controlador envía a la caldera la solicitud configurada en el parámetro "STH137" y la autorización de activación.

25.9.2 Poscalentamento

Si el valor del parámetro "STH55" es "1", el calentimiento auxiliar se configura solamente para el funciona en veraniego, como poscalentamento durante la deshumidificacion. La regulacion possible ser de tipo proporcional o PID, segun el valor configurado en el parámetro "STH57". El valor del parámetro "STH56" identifica la sonda de referencia de la regulacion que se produce con la consigna configurada en el parámetro "STH58".

25.9.3 Activación con franjas horarias

La unidad se pueda gestionar automatistically por medio de franjas horarias. La gestion permite la parada, la variacion dela consigna y el cambio de funcionaimiento.

Los parámetros implicados se indicate en la tabla.

Parámetro Min. Max.	UM Descripción
ES1 0 144 h Franja hora	ria 1 - Inicio
ES2 0 144 h Franja hora	ria 1 - Fin
ES3 0 144 h Franja hora	ria 2 - Inicio
ES4 0 144 h Franja hora	ria 2 - Fin
ES5 0 144 h Franja hora	ria 3 - Inicio
ES6 0 144 h Franja hora	ria 3 - Fin
ES7 0 15 - Variación de	la consigna - Lunes
ES8 0 15 - Variación de	la consigna - Martes
ES9 0 15 - Variación de	la consigna -Miércoles
ES10 0 15 - Variación de	la consigna - Jueves
ES11 0 15 - Variación de	la consigna - Viernes
ES12 0 15 - Variación de	la consigna - Sábado
ES13 0 15 - Variación de	la consigna - Domingo
ES14 -25.0 25.0	°C Variación de la corsigna - Enfriamente mecanico - Compensacion
ES16 -25.0 25.0	°C Variación de la corsigna - Calentimiento mecánico - Compensacion
ES18 0 15 - Apagado de	la unidad - Lunes
ES19 0 15 - Apagado de	la unidad - Martes
ES20 0 15 - Apagado de	la unidad -Miércoles
ES21 0 15 - Apagado de	la unidad - Jueves
ES22 0 15 - Apagado de	la unidad - Viernes
ES23 0 15 - Apagado de	la unidad - Sábado
ES24 0 15 - Apagado de	la unidad - Domingo
ES26 0 144 h Franja hora	aria 4 - Inicio
ES27 0 144 h Franja hora	aria 4 - Fin
ES31 0 15 - Activación rmostocaltamiento	- Lunes
ES32 0 15 - Activación rmostocaltamiento	- Martes
ES33 0 15 - Activación rmostocaltamiento	- Miércoles
ES34 0 15 - Activación rmostocaltamiento	- Jueves
ES35 0 15 - Activación rmostocaltamiento	- Viernes
ES36 0 15 - Activación rmostocaltamiento	- Sábado
ES37 0 15 - Activación rmostocaltamiento	- Domingo

Es possible configurar hasta 4 franjas horarias por medio de los pares de parámetros de inicio y fin de la franca.

Para cada día de lapellas es possible asociar una combinacion de las franjas configuradas para variar la consigna, apagar la unidad yCambiar el tipo de configuracion.

La variación de la consigna dentro de la franca prevista se produce aplicando una compensación con Respecto al valor de configuracionado activo.

El valor de configuracion activo depende del valor configurado en el parametro y de posibles compensaciones externas.

El valor de compensación puede ser positivo o negativo. En el primer caso sesuma y en elsegundo se restará de la consigna de configuracion.

Es possible configurar un valor de compensacion para el funciona en enfiarnimiento y other para el funciona en calentamento.

Si se gestiona el calentimiento auxiliar, con la activacion de las franjas horarias en enfiernimiento se mantendra la consigna configurada en el parametro "STH58",@m间隙 que en calentamento variarac con el valor de compensacion.

25.1 Introduccion

El controlador está programado para gestionar en conditiones seguras los componentes que constituyen la unidad, regularando su funciona al variar las conditiones a fin de Maintener un service continuo.

En el ambito de esta gestión, al acercarse a conditiones de peligro, el controlador interviene para limitar parcial o totalmente el funcionaimiento de la unidad.

Tocando este icono se accede al menu de alarmas. Si el icono está rojo, hay por lo menos una alarma activa; el icono está gris, no hay ninguna alarma activa.

En el proximo capitulo se indicate los@ciglos con sus respectivas descripiones para las distinas condiiones que.
puede aparecer en el menu de alarma.

Si se detecta la presencia de una sealsacion, ya sea con la unidad funcionando o parada, informe inmediamente al serviceo de asistencia, proveyendo el codigo y la descripcion del mensaje, y siga sus instrucciones.

Evite tomar la iniciativa antes de haber consultado con el service de assistencia.

25.2 Tabla de alarmas

A continuación se indica la lista de@códigos dealarma con sus respectivas descripciónes.

Código	Descripción	Código	Descripción
AL1 Alarma mas error memoria interna AL29 Alarma temperatura baja del aire de returno
AL5	Alarma flujo de aire de transductor de presión diferencial	AL30 Alarma temperatura alta del aire de impulsión
AL6	Circuito 1 - Alarma de alta presión del interruptor de presión	AL31 Alarma temperatura baja del aire de impulsión
AL7	Circuito 2 - Alarma de alta presión del interruptor de presión	AL32	Limitación de temperatura del aire de impulsión activada
AL10 Circuito 1 - Alarma presión alta de transductor AL33			Circuito 1 - Ventilación externa - Alarma protección tírmica
AL11 Circuito 2 - Alarma presión alta de transductor AL34			Circuito 1 - Ventilación externa - Alarma protección tírmica
AL12 Alarma humedad alta del aire de returno AL35			Ventilación de entrega - Alarma protección tírmica
AL13 Alarma humedad baja del aire de returno AL36			Ventilación de returno - Alarma protección tírmica
AL14 Alarma filtros sucios AL51 Circuito 1 - Compresor 1	- Inversor	bloqueado
AL17 Datalink - Alarma error de communicator AL52 c.pOe 1 - A	alma error de communicator
AL18 Circuito 1 - Compresor 1 - Protección tírmica AL53	c.pCOe 2 - Alarma error de communicator
AL19 Circuito 1 - Compresor 2 - Protección tírmica AL54	c.pCOe 3 - Alarma error de communicator
AL20 Circuito 2 - Compresor 1 - Protección tírmica AL55	Alarma secuencia fases incorrecta
AL21 Circuito 2 - Compresor 2 - Protección tírmica AL57		Circuito 1 - Compresor 1 - Alarma temperatura alta de descarga
AL26	Limitación de temperature del aire de returno activada	AL58	Circuito 2 - Compresor 1 - Alarma temperatura alta de descarga
AL27 Alarma de baja temperature del aire exterior AL59		Circuito 1 - Compresor 2 - Alarma temperatura alta de descarga
AL28 Alarma temperatura alta del aire de returno AL60		Circuito 2 - Compresor 2 - Alarma temperatura alta de descarga
AL61	Alarma error sonda - Circuito 1 - Compresor 1 - Temperatura de descarga	AL136 Circuito 1 - Alarma presión baja de presistato
AL62	Alarma error sonda - Circuito 2 - Compresor 1 - Temperatura de descarga	AL137 Circuito 2 - Alarma presión baja de presistato
AL63	Alarma error sonda - Circuito 1 - Compresor 2 - Temperatura de descarga	AL154 Alarma de detector de fugas
AL64	Alarma error sonda - Circuito 2 - Compresor 2 - Temperatura de descarga	AL159 Alarma fuego / humano
AL65	Alarma error sonda - Temperatura del aire de returno	AL160	Controlador válvula 1 - Alarma error de communicator
AL70	Alarma error sonda - Temperatura del aire de impulsión	AL161	Controlador válvula 2 - Alarma error de communicator
AL72	Alarma error transducer - Presión diferencial de aire de returno	AL162 H	Humidificador CPY - Alarma générica
AL73	Alarma error transducer - Presión estática del canal de returno / Presión diferencial del pasillo	AL163 H	Humidificador CPY - Señalización générica
AL74	Alarma error sonda - Calidad del aire CO2 AL164		Humidificador CPY - Alarma error de communicator
AL75	Alarma error sonda - Calidad del aire VOC AL166	Inversor 1	- Alarma error de communicator
AL78	Alarma error sonda - Humedad relativa del aire de returno	AL170 Circuito 1 - Alarma sobrecalentcimiento bajo
AL79	Alarma error sonda - Humedad relativa del aire externo	AL171 Circuito 2 - Alarma sobrecalentcimiento bajo
AL80	Alarma error sonda - Temperatura del aire externo	AL183	Punto de ajuste de enfiambre inferior al punto de ajuste de calentimiento
AL91	Alarma error sonda - Temperatura del aire mixto	AL184	Circuito 1 - Desescarche finalizo por tiempo máximo
AL94	Alarma error transductor - Circuito 1 - Presión de condensación	AL185	Circuito 2 - Desescarche finalizo por tiempo máximo
AL95	Alarma error transductor - Circuito 2 - Presión de condensación	AL191	Alcanzado el número máximo de Fast Restart en 1 hora
AL98	Alarma error transductor - Circuito 1 - Presión de evaporación	AL192	Alcanzado el número máximo de Fast Restart en 24 horas
AL99	Alarma error transductor - Circuito 1 - Presión de evaporación	AL201 Tension min./máx.
AL102	Alarma error sonda - Circuito 1 - Temperatura de aspiración	AL203 Circuito 1 - Presión de evaporación baja
AL103	Alarma error sonda - Circuito 2 - Temperatura de aspiración	AL204 Circuito 2 - Presión de evaporación baja
AL106	Alarma error transductor - Presión diferencial del aire de impulsión	AL209 Alarma externa
AL107	Alarma error transductor - Presión estática del canal de suministro / Presión diferencial pasillo	AL210 Alarma error EEPROM
AL114	Circuito 1 - Diferencia baja de presión AL212		Alarma de error de acces o la memoria interna
AL115	Circuito 2 - Diferencia baja de presión AL247 Circuito 1 - Compresor 1 - Fuera de curva
AL127	Circuito 1 - Compresor 1 - Alarma mantenimiento	AL250 Resistencia 1 - Alarma protección tírmica
AL128	Circuito 1 - Compresor 2 - Alarma mantenimiento	AL251 Resistencia 2 - Alarma protección tírmica
AL131	Circuito 2 - Compresor 1 - Alarma mantenimiento	AL258 Caldera - Alarma générica
AL132	Circuito 2 - Compresor 2 - Alarma mantenimiento	AL259 Quemador - Alarma générica
AL135	Ventilación de entrega - Alarma mantenimiento --

Sommario

26 Introduzione 180

26.1 Generale 180

¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?
¿ que lo es?

38 Gráfica no display

40.7.1 Sequencia de fases 274

40.7.2 Minima e maxima tensao 274
40.7.3 Fast Restart 274

40.8 Gestao dos registos 275

Consulte o manual doSYSTEMa de gestao BMS dedicado.

Consulte o manual doSYSTEMa de gestao BMS dedicado.

37.4 Mudança de idioma

esthe sibolo indca a funcao "humidificacao".Quando estiver cinzento, significa que a humidificacao está desativada; se colorido, significa que está ativada.

Otras sugestoes facimam autilizaao dos iconesutilizados como teclas para se deslocar entre as mascaras.

STH47 4.0 °C Aquecimento mecañico - Controlo Cascade - Diferencial de trabajo

40.9.2 Pós-aquecimiento

Proporciónalíntecontrola teploty
